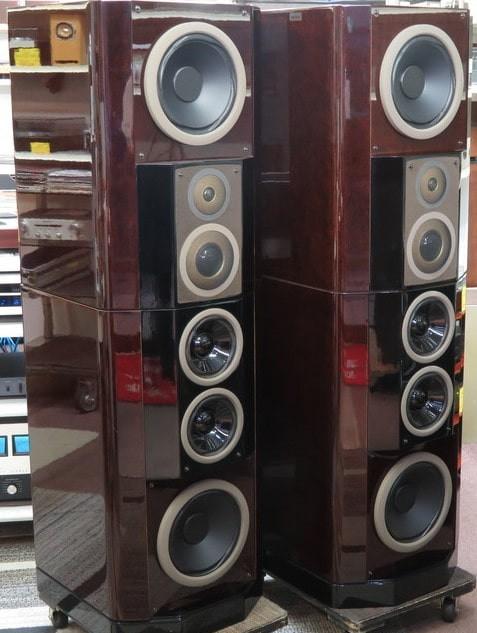

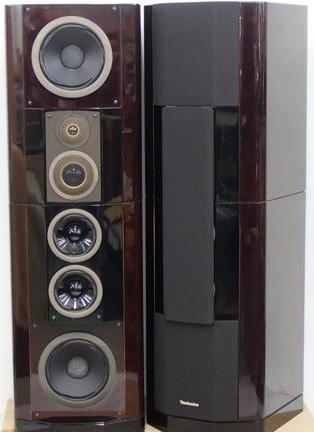

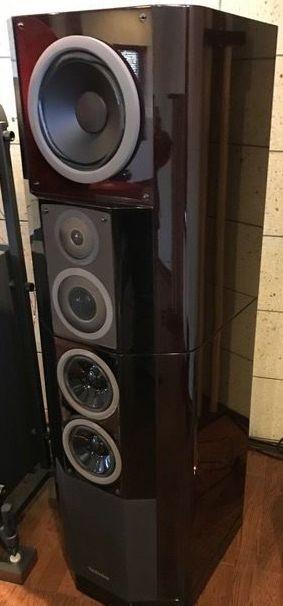

TECHNICS SB-M10000

Изготовитель: Япония, 1995 год.

Технические характеристики TECHNICS SB-M10000:

4-х полосная АС с пассивными излучателями

Диапазон частот по уровню -10 дБ: 20 – 100000 Гц

Чувствительность: 87 дБ/Вт/м

Сопротивление: 4 Ом

Максимальная (предельная) синусоидальная мощность: 300 Вт

Музыкальная мощность: 600 Вт

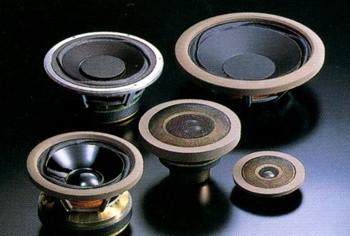

Используемые динамики:

НЧ: 4х220 мм, конусный

ПИ: 4х270 мм, конусный

НЧ/СЧ: 2х180 мм, конусный

СЧ: 1х60 мм, купольный

ВЧ: 1х25 мм, купольный

Частоты раздела фильтра: 60 Гц, 600 Гц и 3500 Гц

Габаритные размеры (ВхШхГ): 1575х486х537 мм

Масса: 160 кг

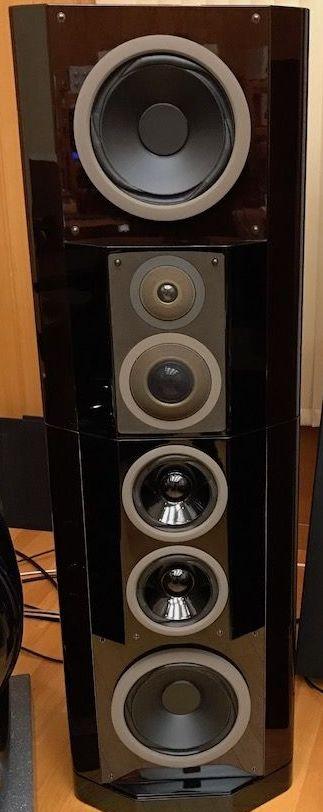

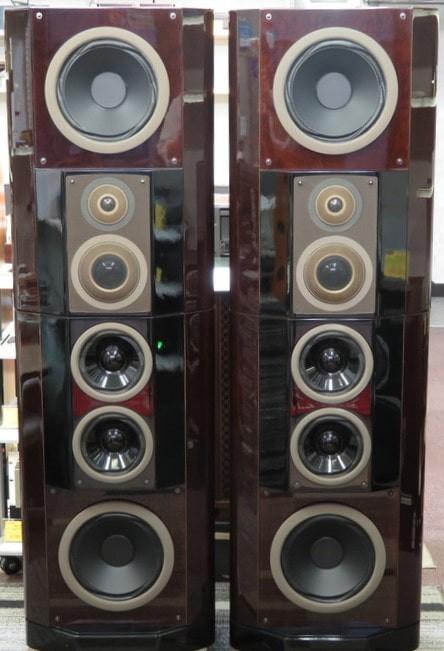

Описание TECHNICS SB-M10000

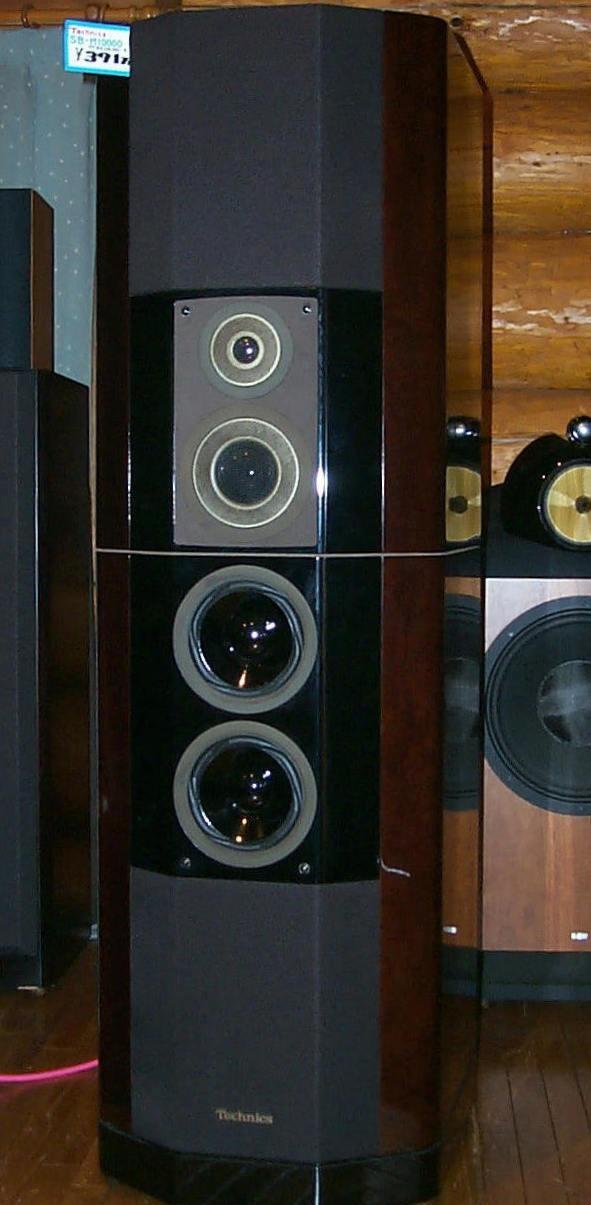

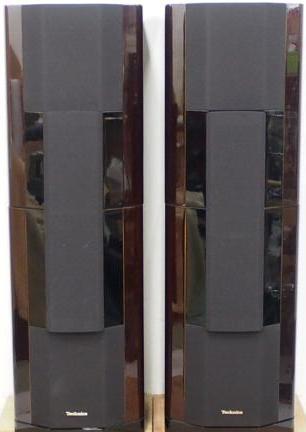

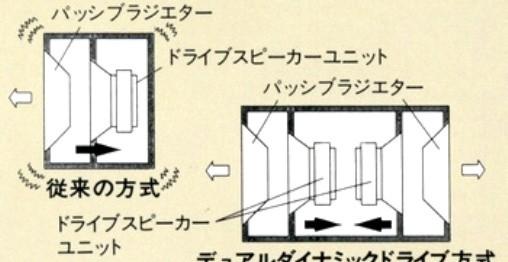

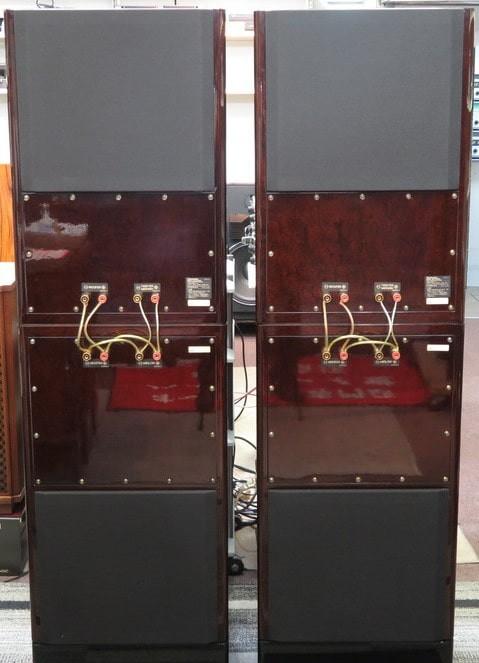

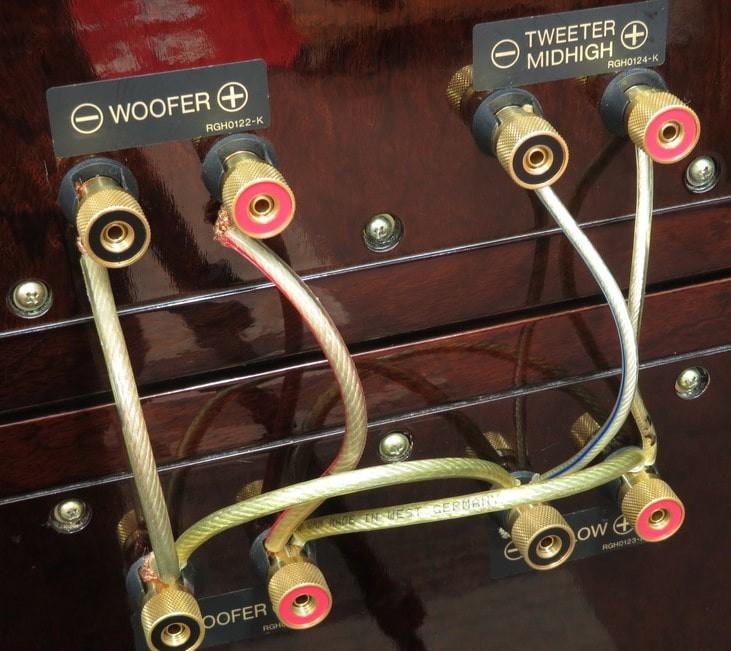

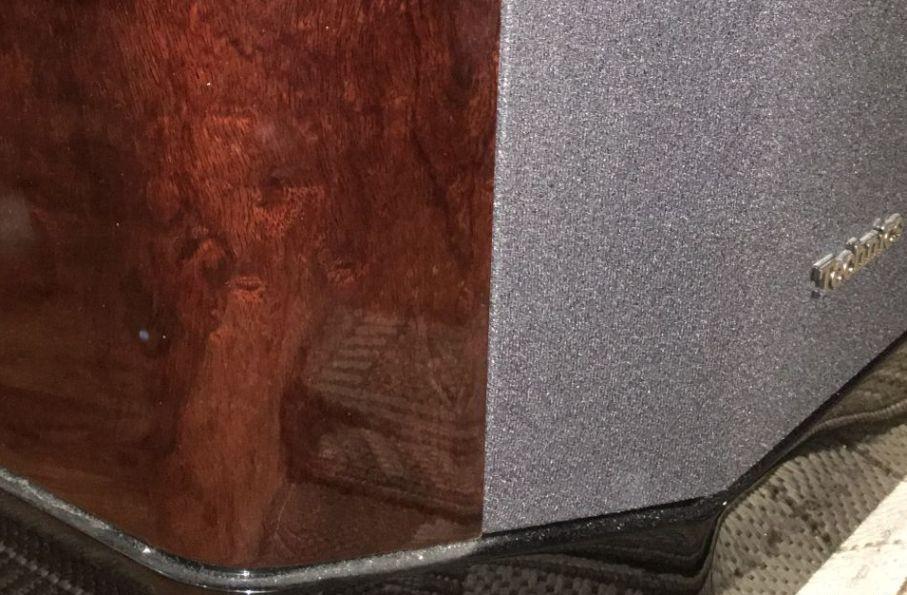

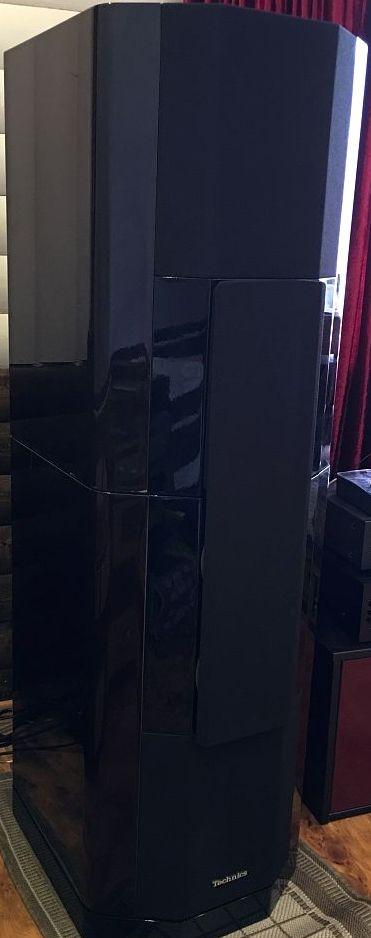

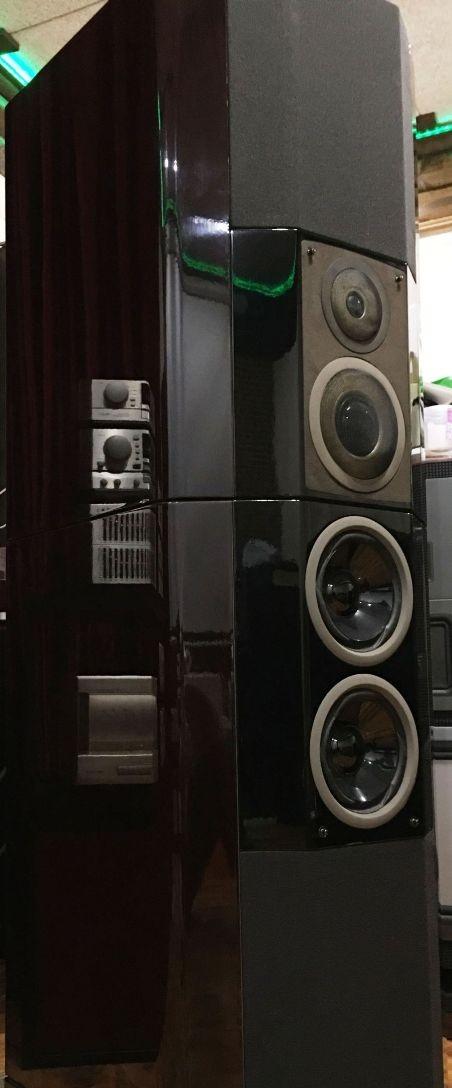

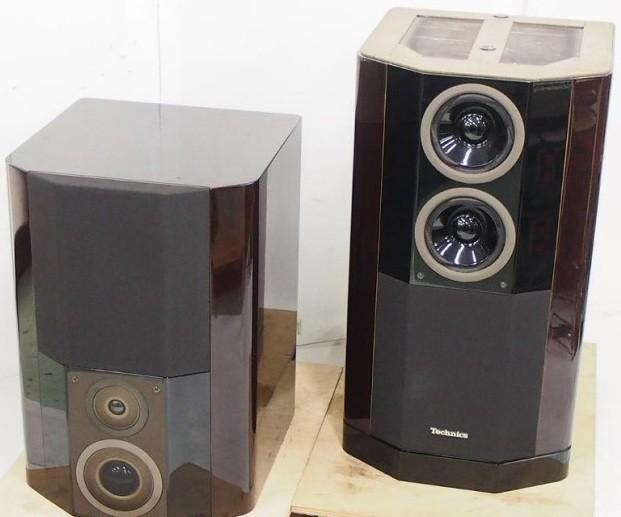

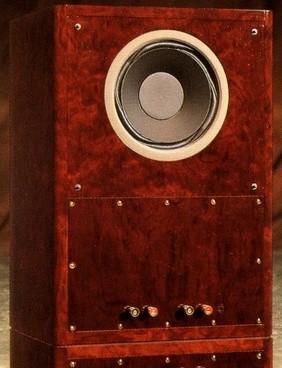

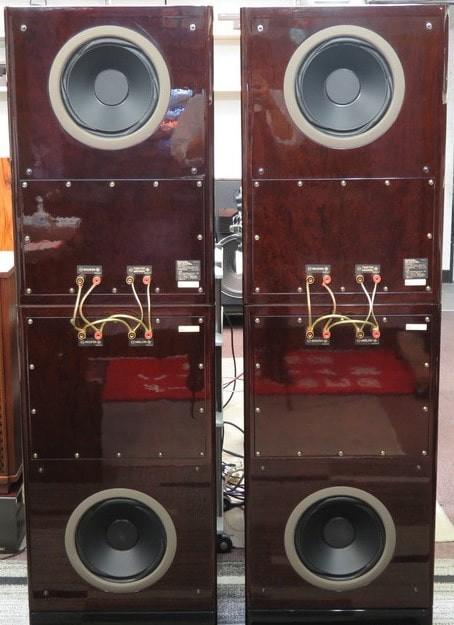

Корпус изготовлен из дерева и имеет два блока, который устанавливаются друг на друга. Каждая секция АС может подключатся к отдельному усилителю. В каждом блоке АС имеет сабвуферную часть, играющую до 60 Гц, она находится в верхней и нижней частях корпуса. Такая система называется dual dynamic driver – DDD (двойной динамический драйвер) или проще говоря бандпасс. В данной АС расположена пара таких систем. Сзади находятся клеммы с латунными позолоченными зажимами.

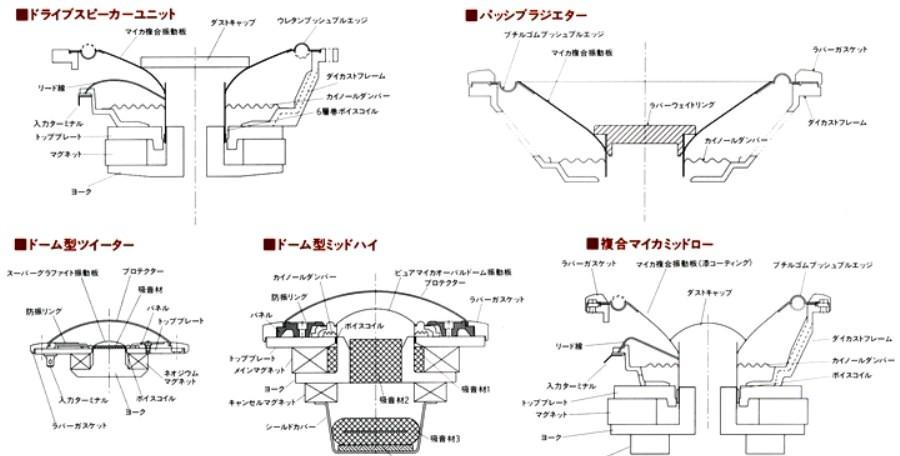

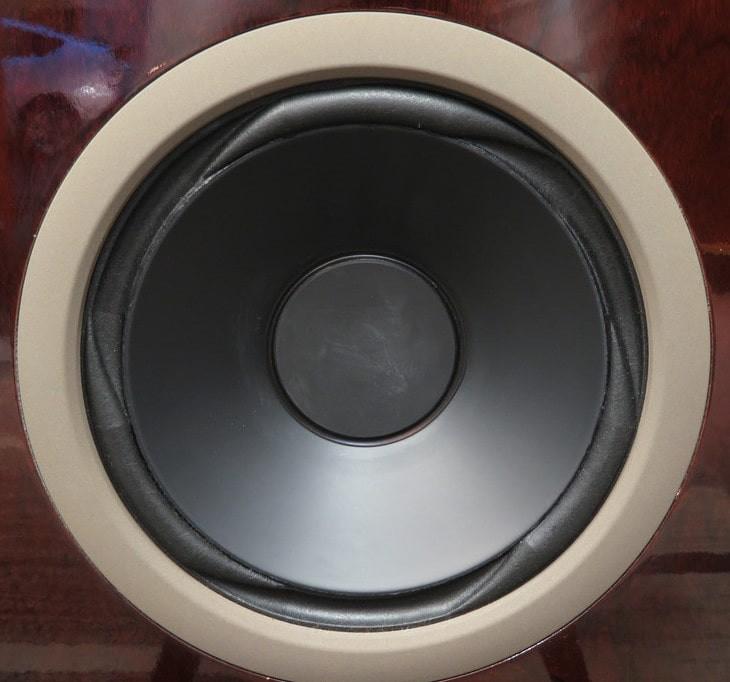

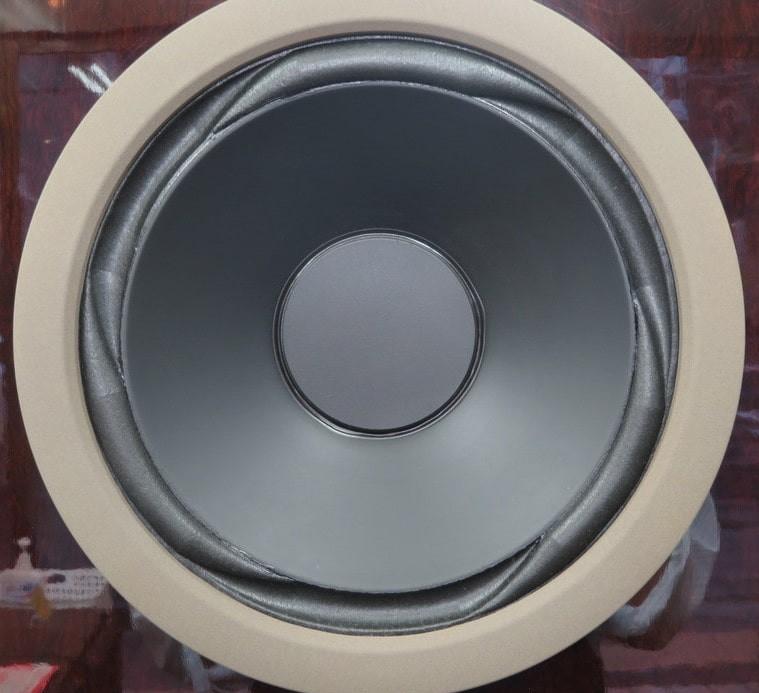

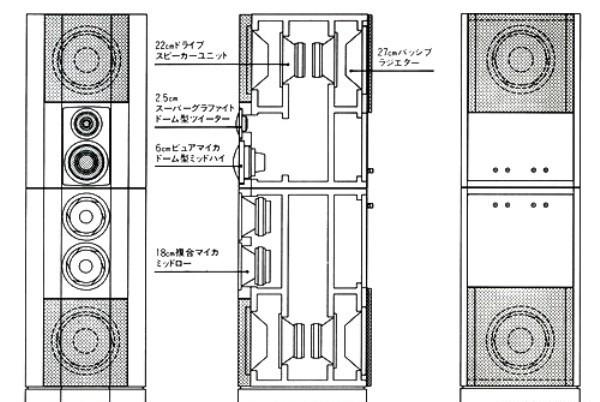

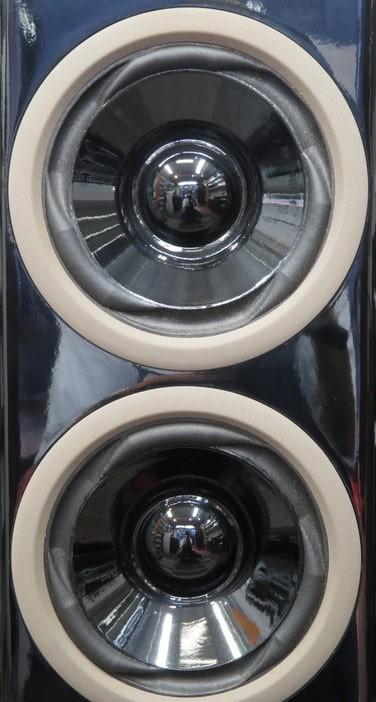

Пара НЧ динамиков играют на один общий объем и повернуты магнитами друг к другу. Лицевая часть каждого НЧ нагружена на отдельную камеру с пассивным излучателем. Причем динамики меньше по размеру чем пассивные излучатели на 2″. НЧ/СЧ динамики имеют композитные слюдяные диффузоры. У НЧ, НЧ/СЧ и пассивных излучателей установлены подвесы из пены специальной формы, с переменной выпуклостью по периметру. Т.е. часть подвеса обращена изгибом наружу, следующая внутрь, и так несколько раз. Меняются такие изгибы по диагонали.

Купол СЧ динамика изготовлен из слюды и покрыт специальным лаком Pure Mica. Звуковая катушка намотана практически по краю излучателя плоской алюминиевой жилой.

ВЧ динамик имеет купол из суперграфита и неодимовую магнитную систему, за счет чего диапазон доходит до 100 кГц, а плотность магнитного потока достигает 20000 Гс. Кроме того используемая магнитная система Super Lianer Motor значительно увеличивает область равномерного распределения магнитного потока, снижая уровень гармонических искажений.
