TDA8922 — усилитель мощности звуковой частоты класса D, обладает очень высоким КПД, поэтому практически не нуждается в радиаторе охлаждения, при определенных условиях (при не большой выходной мощности) можно вообще не применять радиатор.
Характеристики усилителя:
  • Высокий КПД (около 90%)
  • Диапазон напряжений питания от ±12,5 В до ± 30 В
  • Сверхмалый ток покоя
  • Малые искажения сигнала
  • Варианты использования: стереофонический и монофонический с мостовым включением нагрузки
  • Фиксированный коэффициент усиления: 30 дБ в стереофоническом и 36 дБ в мостовом варианте
  • Большая выходная мощность
  • Хорошее подавление пульсаций
  • Собственная частота переключения может быть заменена внешней тактовой частотой
  • Отсутствие щелчков при включении/выключении
  • Защита от короткого замыкания по цепям нагрузки (выход-выход и выход-общий провод)
  • Защита от статического электричества
  • Защита от перегрева

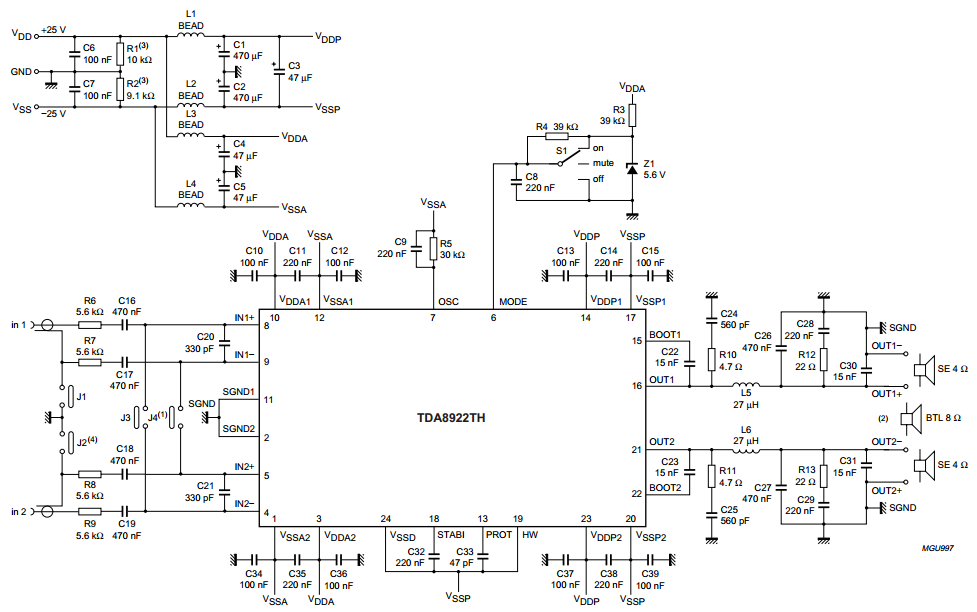

y865656567554564776856565876

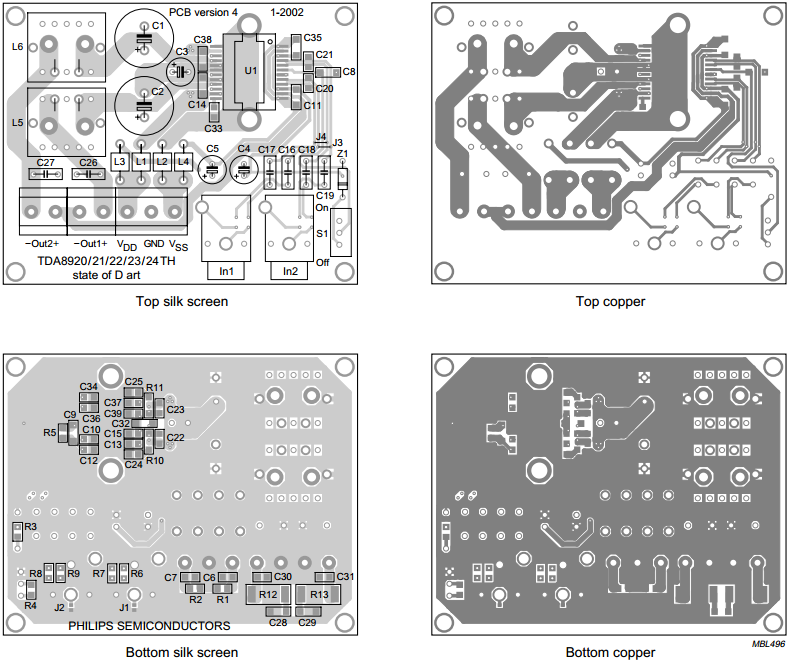

66766876676876868767868768

Микросхема выпускается в корпусе HSOP24 с маленьким встроенным радиатором и в корпусе DBS23P.

TDA8922.pdf
