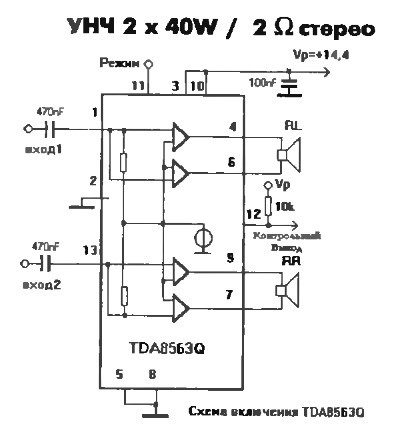

TDA8563Q — стерео усилитель класса В. Усилитель имеет минимум внешних элементов, в микросхеме предусмотрена защита от температурных перегрузок и переполусовки питанию. Вход РЕЖИМ микросхемы позволяет управлять режимом мягкого включения.

Максимальную выходную мощность микросхема развивает на нагрузке 2 Ом, но можно применять нагрузку 4 Ом.

Тип корпуса микросхемы SOT141R пластмассовый 13 выводной.

Напряжение питания микросхемы от 6 до 18В, номинальное напряжение питания 14,4В. Входное сопротивление 25-30кОм, Выходная мощность на нагрузке 2 Ом 30Вт на канал при коэффициенте гармоник 0,5%, 10% при выходной мощности 40 Вт на канал. Диапазон частот от 20…20000Гц.

Литература — Радiоаматор 1996_12
