Sony CDX-C90: винтажный CD-тюнер Mobile ES и разбор по платам

Что такое Sony CDX-C90?

Sony CDX-C90 — это автомобильный FM/AM CD-тюнер из старшей линейки Mobile ES, представленный в 1998 году. Он относится к формату 1-DIN и выполняет роль источника и управляющего центра системы: оптический цифровой выход и линейные выходы позволяют подключить внешний процессор и усилители, а встроенного усилителя мощности у модели нет. На странице поддержки Sony устройство обозначено как FM/AM Compact Disc Player с комплектными пультами RM-X90, RM-X9 и RM-X9J. Поэтому в инсталляции CDX-C90 работает головным блоком, а не «магнитолой на динамики».

Историю модели подтверждает владельческая практика: аппарат покупали не ради встроенных функций, а ради качества CD-тракта. На форуме Honda Element Owners Club владелец описывает CDX-C90 как «Sony CDX-C90 ES Reference CD player» и отмечает, что это один из лучших соревновательных головных блоков своего времени. Такая репутация объясняет, почему исправные экземпляры до сих пор ищут коллекционеры и энтузиасты старой школы.

По нашим наблюдениям, CDX-C90 раскрывается только в правильной обвязке. Если подключить его к штатной акустике напрямую, потенциал не виден: модель рассчитана на внешние усилители, процессор и аккуратную проводку. В правильно собранной системе она даёт тот самый «взрослый» характер, за который серию Mobile ES ценят и сегодня.

Ключевые характеристики Sony CDX-C90

Характеристики Sony CDX-C90 собраны из руководства и дополнены тем, что мы увидели при разборке. Цифры по габаритам, питанию и АЧХ относятся к японскому руководству, а состав микросхем подтверждён фотографиями плат. Ниже — сводная таблица ключевых параметров.

Таблица показывает главное: перед нами не универсальная магнитола, а источник сигнала с акцентом на CD и цифровой выход. Габариты и масса типичны для 1-DIN, но начинка заметно серьёзнее массовых моделей того периода. Именно сочетание мультибитных ЦАП, оптического выхода и внешнего усиления формирует характер аппарата.

Почему CDX-C90 относят к линейке Mobile ES?

Sony CDX-C90 принадлежит к Mobile ES — автомобильному крылу фирменной серии ES (от англ. Elevated Standard), которую Sony позиционировала как технически продвинутую и статусную. ES-подход предполагал отбор компонентов, усиленное экранирование и ориентацию на внешние усилители, а не на встроенный тракт. Каталог Crutchfield описывает CDX-C90 как «Mobile ES CDX-C90 Reference standard CD player/tuner», подчёркивая его референсный статус среди головных устройств Sony.

На практике принадлежность к ES видна по конструкции. Медное шасси, раздельные платы, экранированные отсеки и оптический цифровой выход встречались у старших моделей значительно чаще, чем у массовых магнитол. На странице поддержки Sony для CDX-C90 доступны только архивные руководства, что подтверждает давнее снятие модели с производства.

Принадлежность к ES — это ещё и про цену и редкость. По воспоминаниям владельцев и обзоров, аппарат стоил около тысячи долларов, а сегодня встречается заметно реже младших моделей. Для ретро-инсталляции это означает и высокий статус, и сложность поиска комплектных экземпляров с пультами и кабелями.

Корпус, органы управления и компоновка

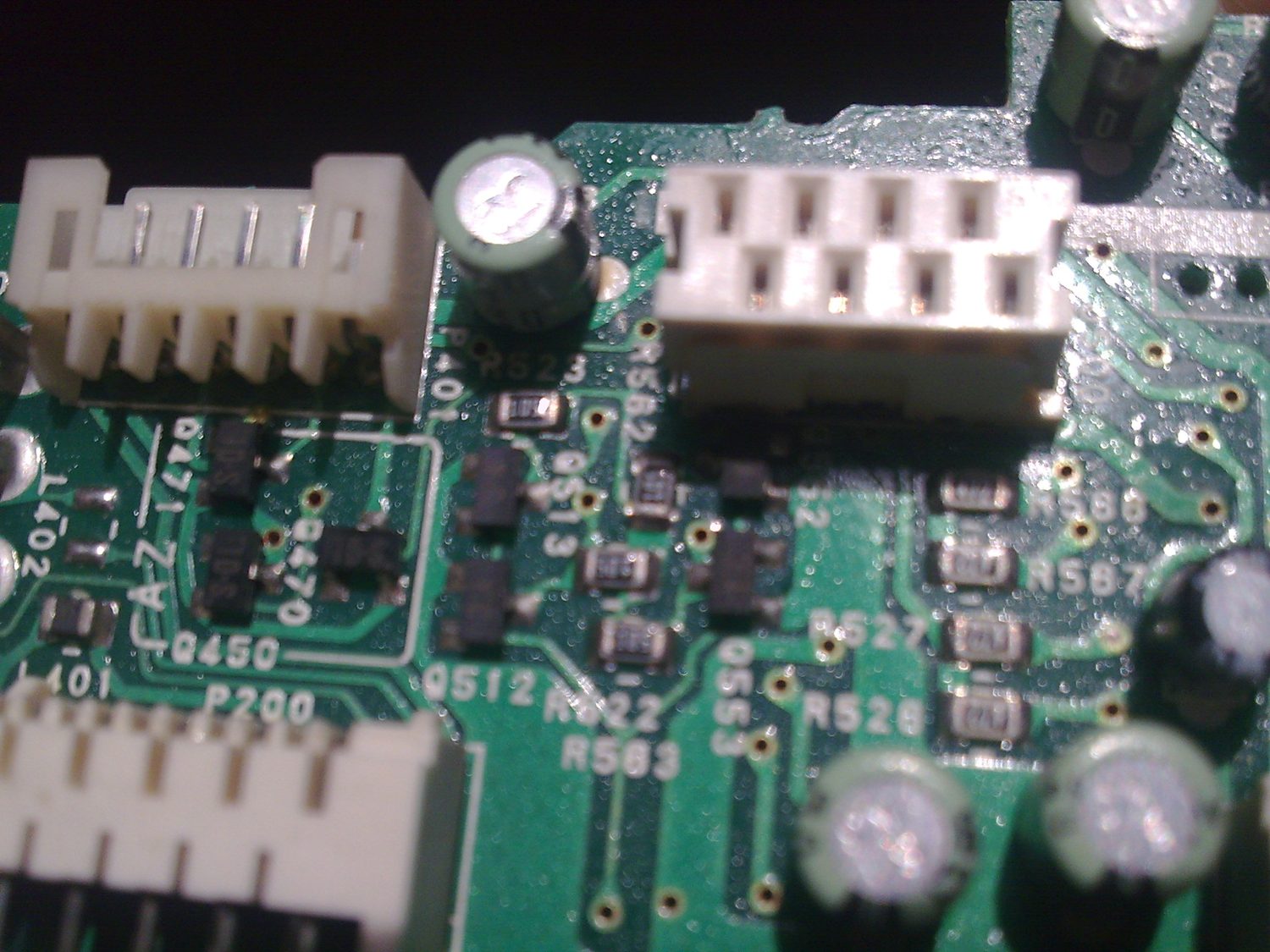

Корпус Sony CDX-C90 — это стандартный 1-DIN из металла с медным основанием внутри. Масса около 1,6 кг для такой категории говорит о серьёзной механике и экранировании: медное шасси работает и как экран, и как теплоотвод. По нашей разборке видно, что платы разнесены по отсекам, а соединения выполнены шлейфами и разъёмами.

Органы управления построены вокруг крупного дисплея и роторного энкодера. На панели есть кнопки предустановок 1–6, клавиши DISP, LIST, SOUND, SOURCE и OFF, а также надписи ESP, DSP и MD/CD Changer Control. Дисплей информативный, но именно к нему чаще всего есть претензии: владельцы отмечают плохую читаемость при ярком солнечном свете.

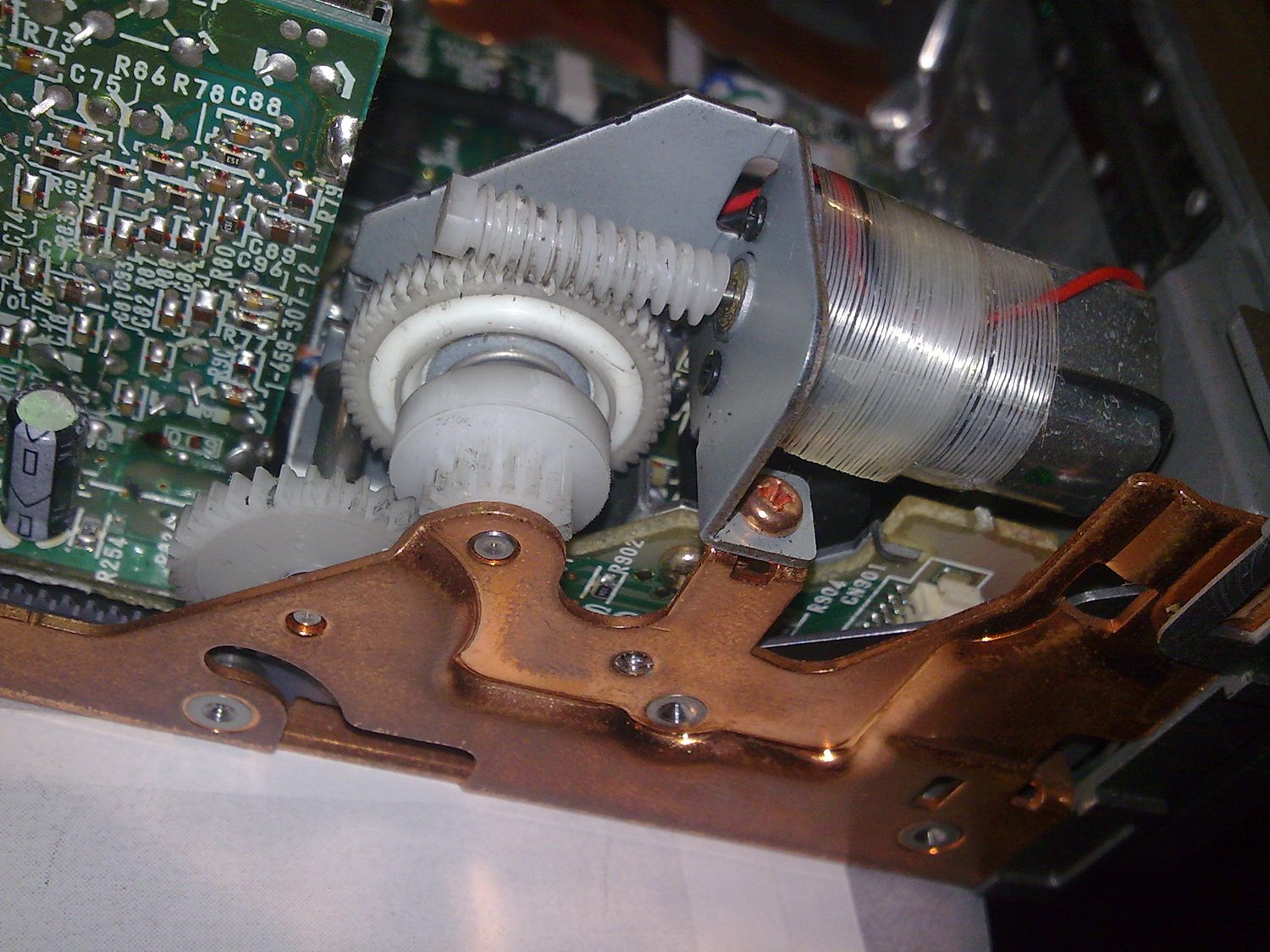

Отдельного внимания заслуживает моторизованная панель. На фотографиях механизма видны электромотор, червячная передача и пластиковые шестерни привода откидной передней панели. Эта механика со временем требует смазки и аккуратности: износ шестерён и загустевшая смазка — типичная причина сбоев у возрастных экземпляров.

Корпус, платы и механизм Sony CDX-C90

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

ЦАП Burr-Brown PCM1702 и аналоговый тракт

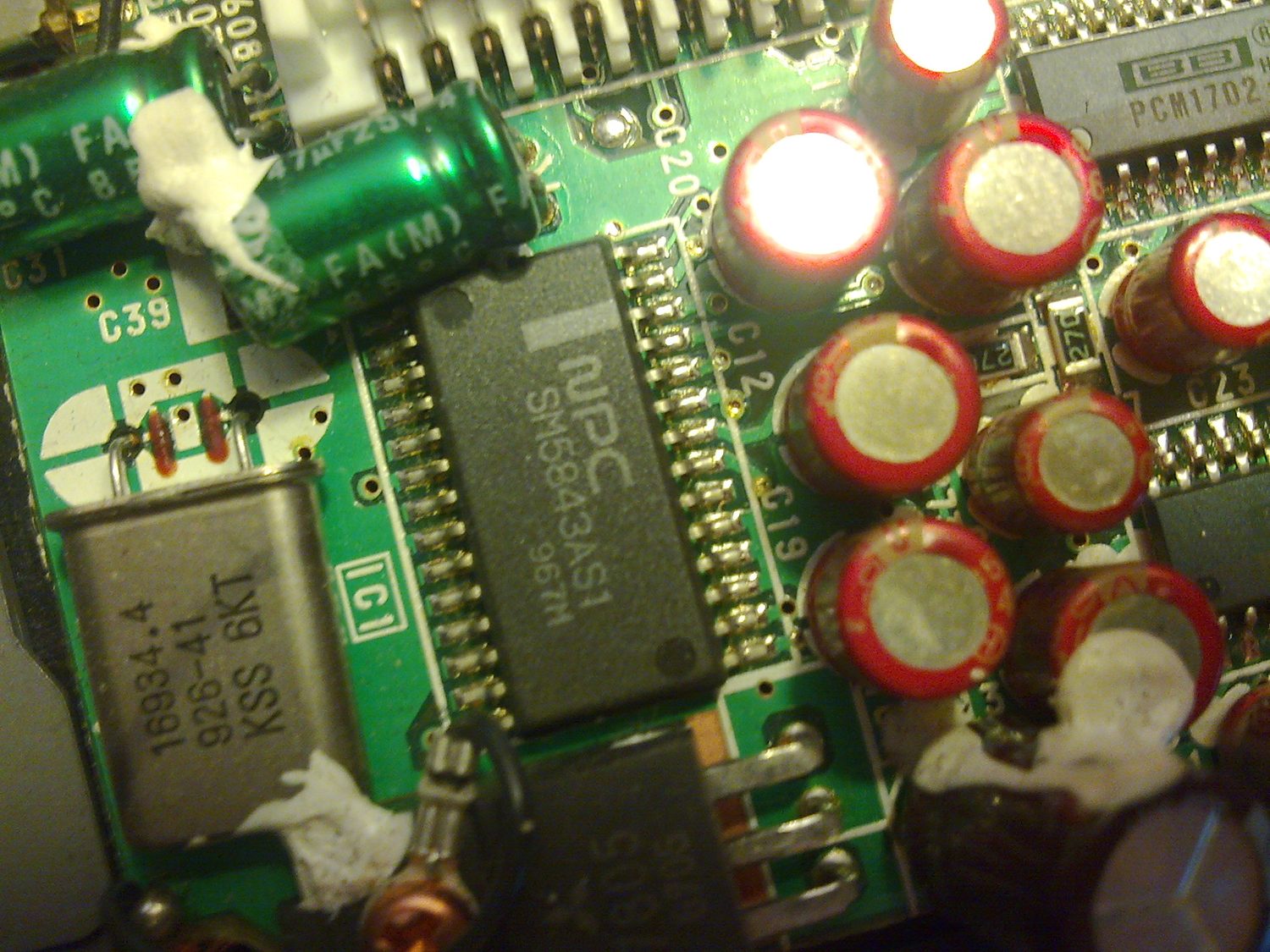

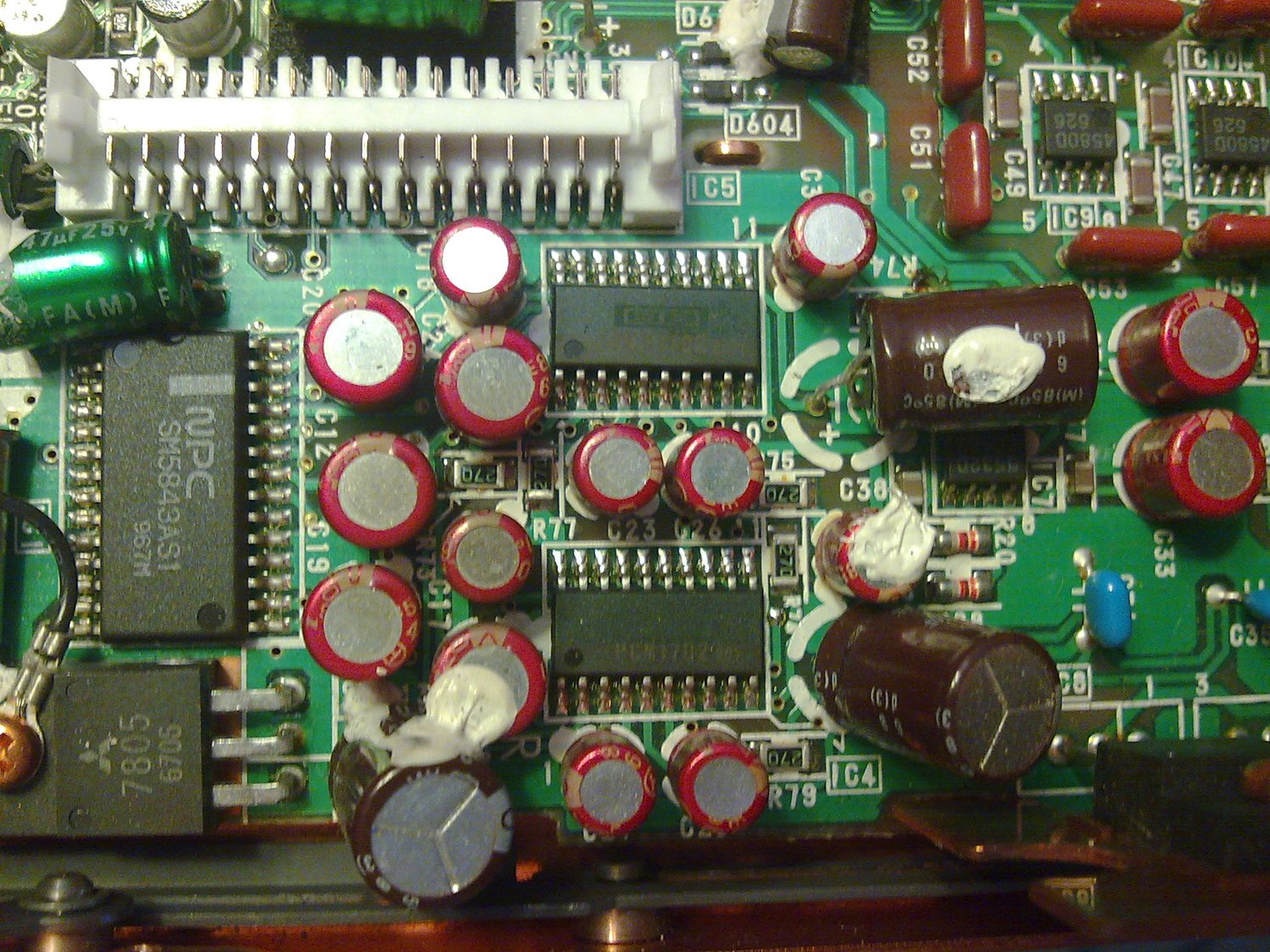

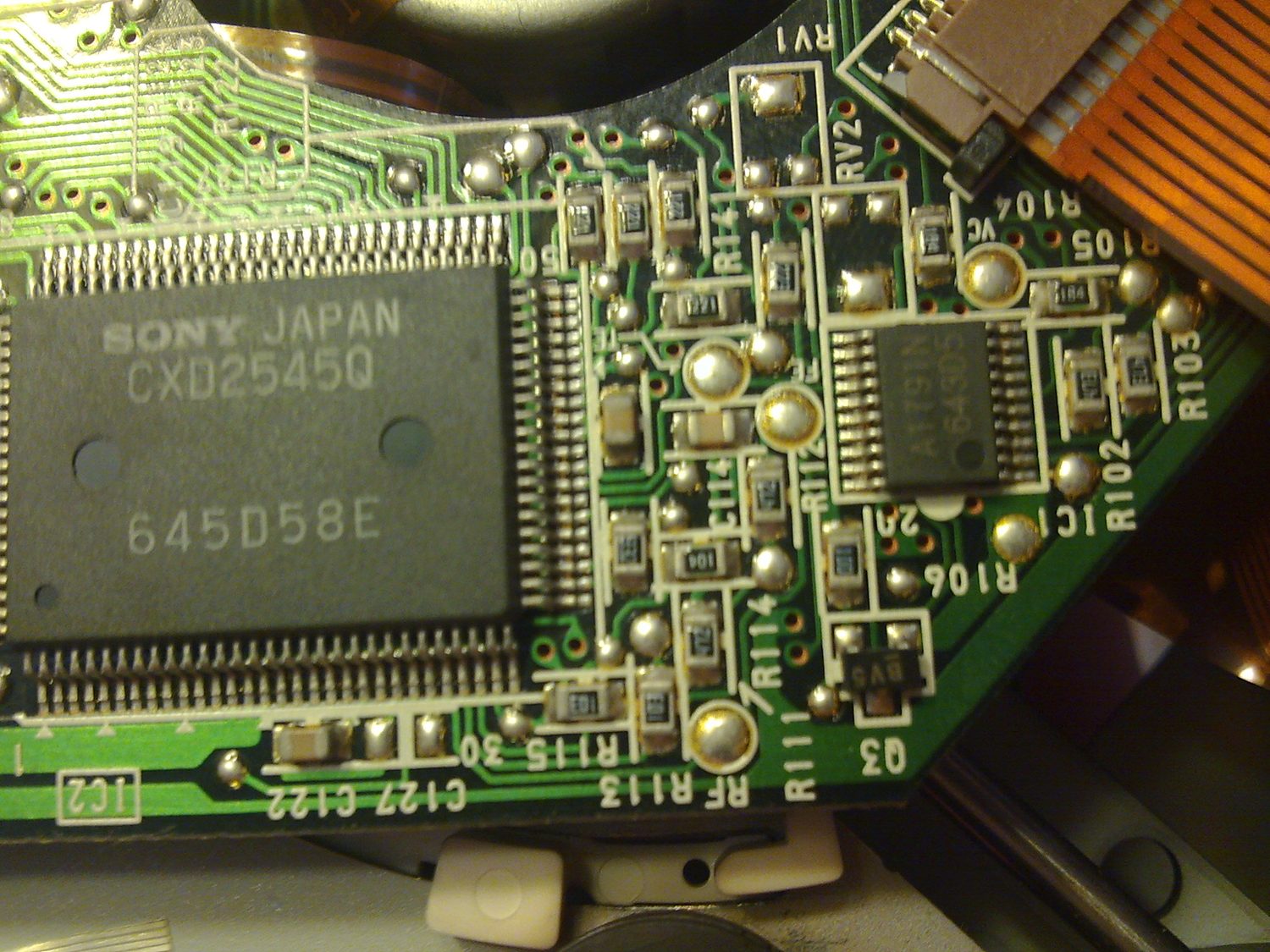

Цифро-аналоговый тракт Sony CDX-C90 построен на классической для конца 1990-х связке. Сигнал с CD-процессора Sony CXD2545Q поступает на цифровой фильтр NEC µPC SM5843A, а тот — на 20-битные мультибитные ЦАП Burr-Brown PCM1702. На фотографии платы отчётливо видны корпуса PCM1702 с маркировкой Burr-Brown, что подтверждает слова владельцев о мультибитном преобразовании.

Мультибитная архитектура PCM1702 — это не маркетинг, а конкретная схемотехника: R-2R-матрица вместо дельта-сигма-модулятора. Такие ЦАП ценились за плотный, «аналоговый» характер подачи и хорошо сочетаются с внешним усилением. Именно поэтому владельцы описывают звук CDX-C90 как чистый, тёплый и лишённый резкости, а средние и высокие частоты — как детальные.

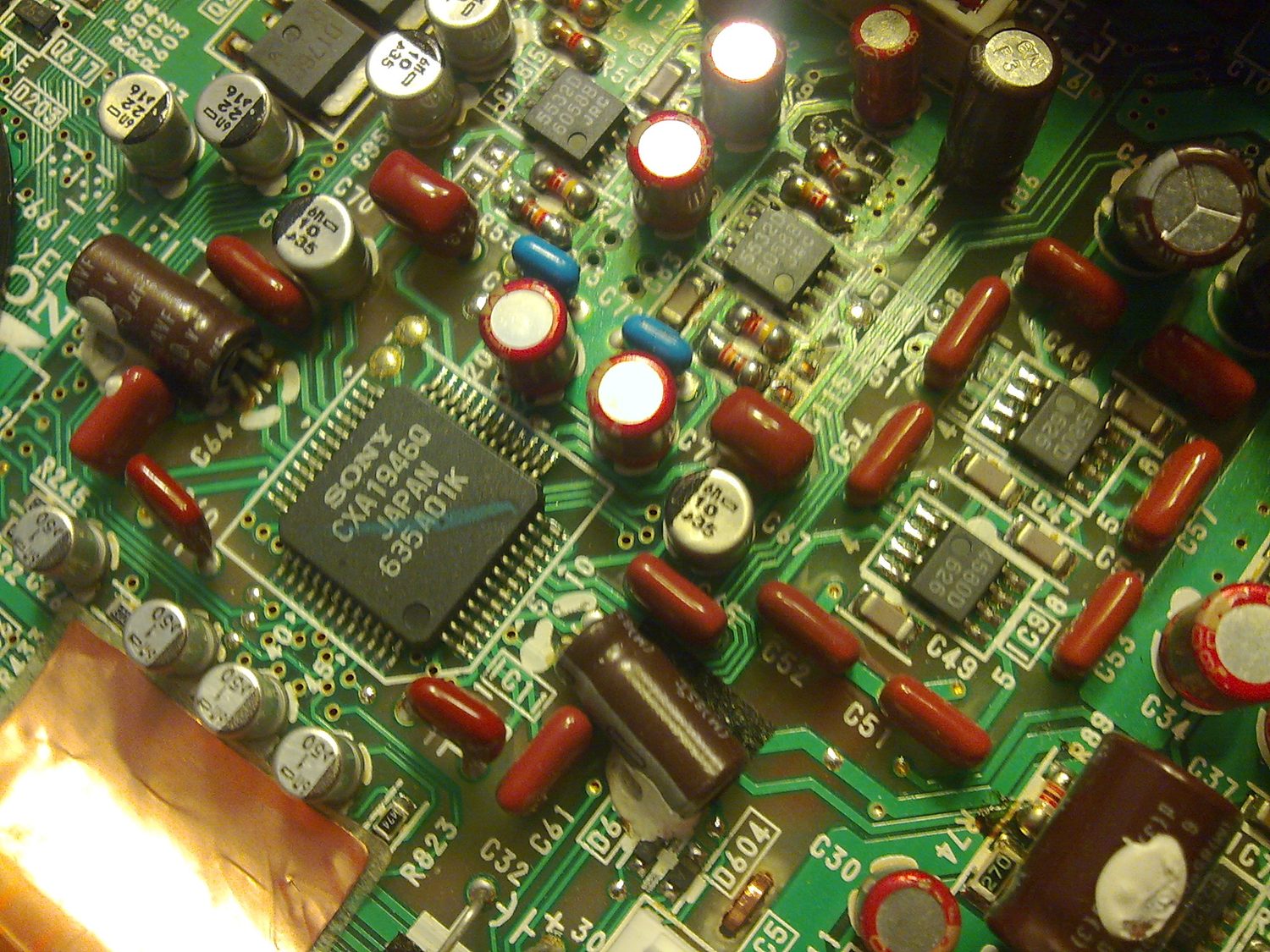

Аналоговая часть собрана на операционных усилителях и качественных пассивных компонентах. На плате питания и в аналоговых узлах видны двойные ОУ NJM4580, плёночные конденсаторы и электролиты в металлических корпусах. По нашей практике именно эти элементы первыми требуют внимания при восстановлении: высохшие электролиты заметно портят прозрачность и шумовую полку.

Как устроен CD-механизм CDX-C90?

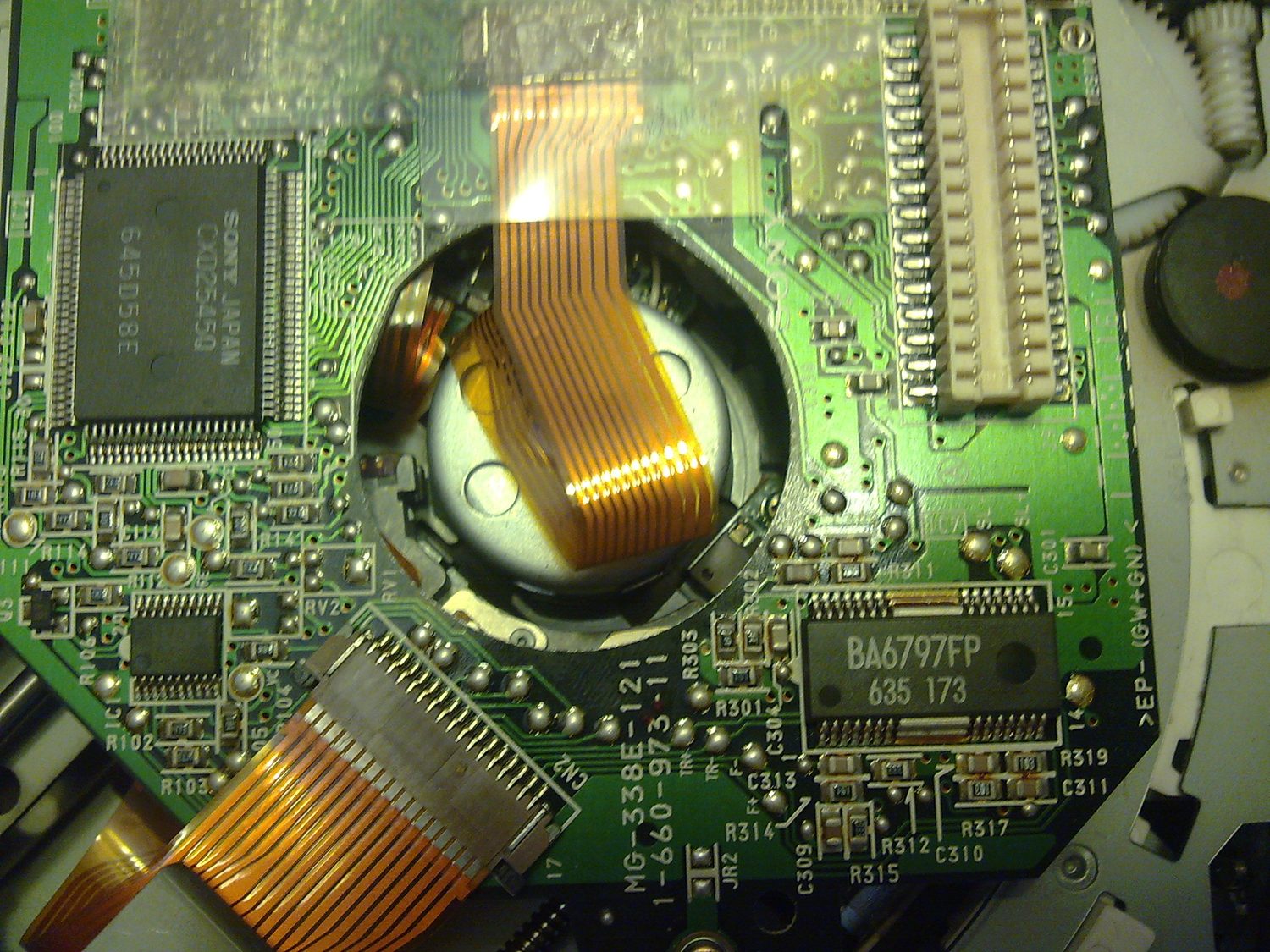

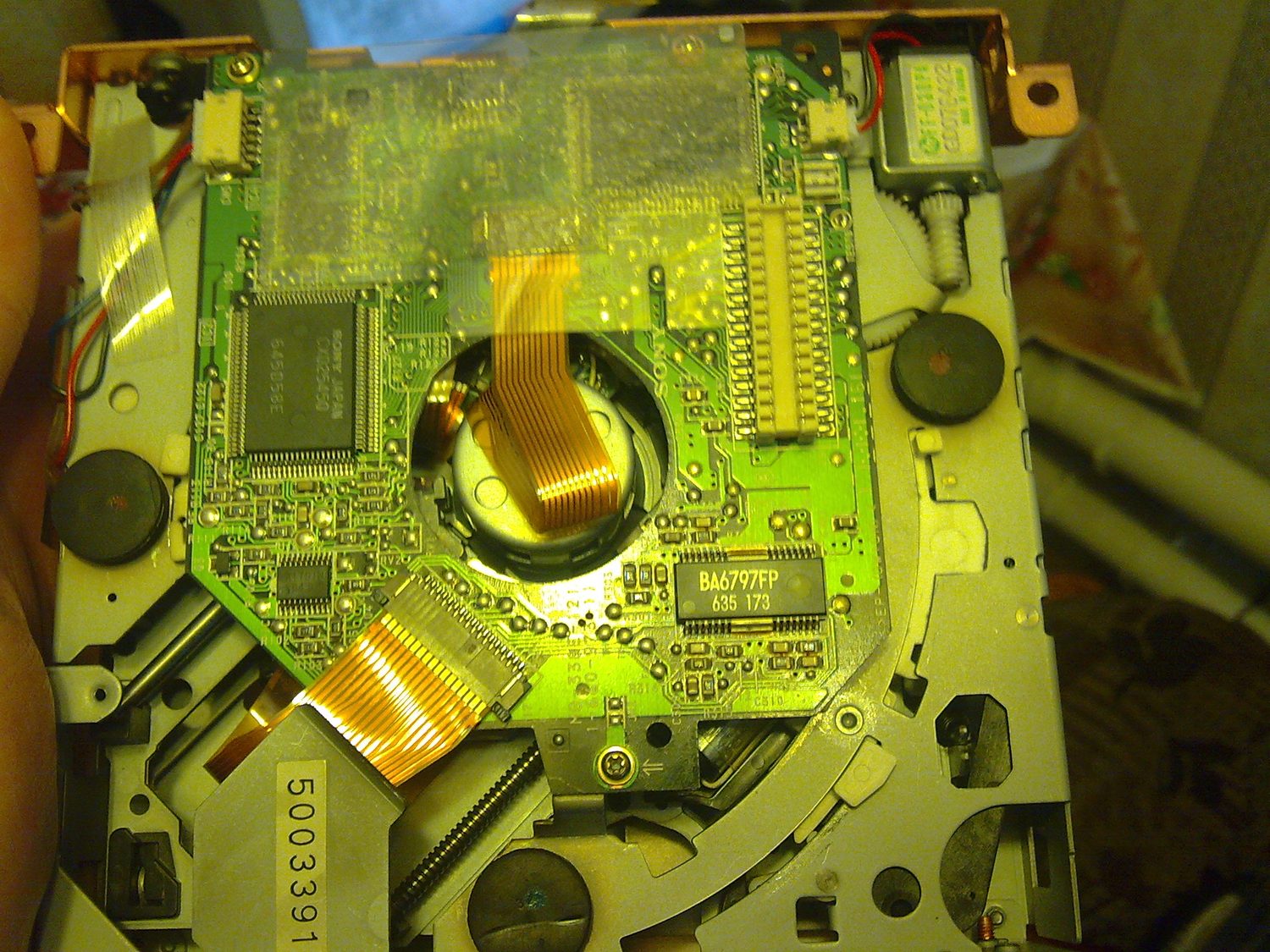

CD-механизм Sony CDX-C90 опирается на оптическую головку и серво-драйвер BA6797FP, который управляет приводами. Головка соединена с основной платой гибкими шлейфами, а сама механика собрана на литом основании. Такая компоновка типична для старших автомобильных CD-приводов, где важна устойчивость к вибрации и точное слежение за дорожкой.

Модель читает только аудио-CD и не поддерживает сжатые форматы. Владелец на форуме Element Owners Club прямо перечисляет ограничения: аппарат не играет MP3, не работает с Sirius и не читает iPod иначе как через aux. Зато заявлена поддержка CD Text, и при работе с совместимыми чейнджерами на дисплей выводятся названия дисков и треков.

Обслуживание механизма сводится к чистке оптики, проверке шлейфов и смазке подвижных частей. ESP (электронная защита от пропусков) в этой модели рассчитана на обычные дорожные условия, но не спасает от изношенного лазера. Если аппарат пропускает треки на ровном месте, начинайте с чистки и проверки серво, а не с замены головки.

Питание и медное шасси

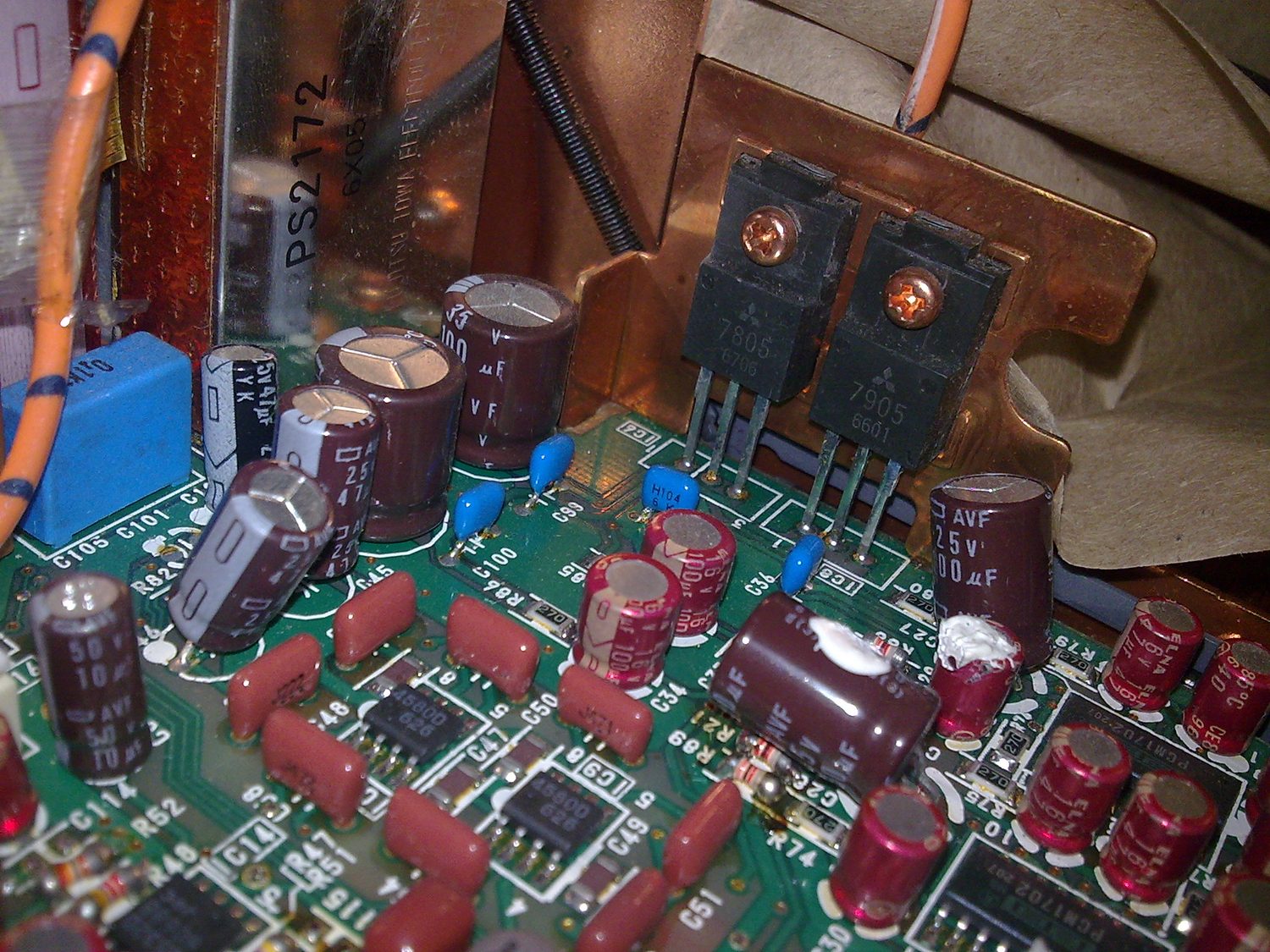

Питание Sony CDX-C90 рассчитано на бортовые 12 В с отрицательной массой и собрано на линейных стабилизаторах. На плате видны распространённые 7805 и 7905 в корпусах TO-220, закреплённые на медном основании. Медная пластина здесь выполняет двойную работу — отводит тепло и одновременно экранирует чувствительные узлы от помех.

Медное шасси — одна из причин, по которой аппарат тяжелее обычных магнитол и почему его ценят в соревновательных системах. Экранирование снижает наводки на аналоговый тракт, а раздельная компоновка уменьшает взаимное влияние цифровой и аналоговой частей. По сути, это автомобильный вариант подхода, знакомого по домашней технике ES.

При восстановлении блока питания важно проверить не только стабилизаторы, но и пути питания целиком. Окисленные разъёмы, уставшие электролиты и перегретые пайки встречаются чаще, чем отказы микросхем. Мы в мастерской начинаем диагностику именно с питания и лишь затем переходим к цифровой части.

Какие разъёмы и интеграцию даёт CDX-C90?

Коммутация Sony CDX-C90 рассчитана на внешнее усиление и расширение системы. У модели есть три пары линейных выходов, оптический цифровой выход Toslink, управляющая линия включения усилителя, выход управления антенным реле, вход Telephone ATT для приглушения и линия управления подсветкой. Такой набор позволяет строить многокомпонентную систему без компромиссов.

• Оптический Toslink — цифровая передача на внешний процессор, например XDP-4000X.
• Три пары линейных выходов — подключение нескольких усилителей и активного сабвуфера.
• Фирменная шина — работа с CD-чейнджерами CDX-805, CDX-715, CDX-T605 и CDX-T602, а также MD-чейнджерами серии MDX.
• Селектор источников — XA-C30, а по опыту владельцев и XA-300a для дополнительных входов.
• Пульты — проводной RM-X90 и беспроводные RM-X9 / RM-X9J для скрытой установки блока.

Именно интеграция делает CDX-C90 интересным для ретро-проекта. На форуме владельцев описана связка с внешним процессором на 21-полосном эквалайзере, временной коррекции и кроссовере, подключённым по Toslink. Другой владелец на Reddit собрал домашний тракт из CDX-C90, процессора XDP-4000X, двух селекторов XA-300a и усилителя McIntosh — и остался доволен результатом.

На что смотреть при покупке винтажного CDX-C90

При покупке Sony CDX-C90 главный риск — состояние конкретного экземпляра, а не модель как таковая. Возраст аппарата приближается к тридцати годам, поэтому проверять нужно и электронику, и механику. Начинайте осмотр с самых уязвимых узлов, а не с корпуса.

• Дисплей — проверьте читаемость под углом и на свету: это самое частое замечание владельцев.
• Механизм панели — откидывание должно быть плавным, без хруста и заеданий шестерён.
• CD-привод — проиграйте диск целиком: пропуски и сбои чтения говорят об оптике или серво.
• Электролиты — осмотрите плату на подтёки и вздутия, особенно в питании и аналоговой части.
• Оптический выход — проверьте Toslink с внешним процессором: без него теряется половина смысла модели.
• Комплектность — пульт RM-X90 или RM-X9J, шинные кабели и оригинальные разъёмы стоят дорого отдельно.

Если аппарат покупается для системы, заранее продумайте всю цепочку: процессор, усилители, селекторы и проводку. Обзоры другой винтажной автомобильной аудиотехники собраны в разделе обзоров AudioBerry, а восстановление и настройку выполняет наша мастерская. Для современных систем присмотритесь и к нашей продукции класса Hi-End.

Чем CDX-C90 отличается от CDX-C910 и CDX-C9000?

Sony CDX-C90 — не единственный аппарат этой платформы, и при покупке легко перепутать родственные модели. CDX-C910 — близкий по идеологии CD-тюнер того же периода, а CDX-C9000 — японский аналог, который продавался на внутреннем рынке. В объявлениях CDX-C9000 прямо называют аналогом CDX-C90 и CDX-C910, что подтверждает общую схемотехнику и оптику.

Важный практический момент: фотографии в нашей галерее сделаны с аппарата, на панели которого стоит маркировка CDX-C9000. Это не отменяет сказанного о CDX-C90, а лишь подчёркивает, что перед нами одна платформа с региональными обозначениями. Плата и механизм при этом совпадают по ключевым узлам: CXD2545Q, SM5843A и PCM1702.

Выбирая между вариантами, ориентируйтесь на комплектность и состояние, а не на шильдик. Если аппарат исправно читает диски, отдаёт сигнал по Toslink и имеет пульт, конкретное обозначение на панели вторично. Для коллекции же версия с оригинальной японской маркировкой может быть даже интереснее.
