Цифровая схемотехника — это фундаментальная дисциплина и инженерная практика проектирования электронных узлов, работающих с дискретными уровнями сигналов, где информация кодируется логическими «0» и «1». Студия выполняет полный цикл разработки цифровых устройств: от анализа требований и выбора логических семейств до трассировки печатных плат, прошивки микроконтроллеров и подготовки к серийному производству. Инженеры работают с ТТЛ- и КМОП-логикой, ПЛИС, микропроцессорами и сигнальными процессорами, закрывая задачи заказчика под ключ. В этой области критически важны запас по шуму, корректная синхронизация от тактового генератора и минимизация фазовых шумов, что напрямую влияет на надёжность цифровых систем. Правильно спроектированная цифровая схема обеспечивает воспроизводимость параметров, низкое энергопотребление и предсказуемое поведение в серийном производстве.

Главное

• Цифровая схемотехника оперирует дискретными уровнями напряжения, где переход между состояниями «0» и «1» определяется пороговыми значениями, а запас по шуму защищает схему от ложных срабатываний.
• Выбор логического семейства — ТТЛ, КМОП или ПЛИС — определяет энергопотребление, быстродействие и совместимость интерфейсов, поэтому студия фиксирует это на этапе технического анализа.
• Проектирование цифровых систем включает схемотехническую разработку, моделирование, трассировку печатной платы, написание HDL-кода и комплексное тестирование прототипа.
• Стоимость разработки цифрового устройства складывается из компонентов, трудоёмкости проектирования, сертификации и объёма партии — прозрачные вилки цен заказчик получает до старта работ.
• Студия закрывает типичные болевые точки: глитчи, дребезг контактов, несовместимость логических уровней, проблемы с кратковременной нестабильностью тактового сигнала.

Что такое цифровая схемотехника?

Определение и границы дисциплины

Цифровая схемотехника занимается проектированием электронных схем, в которых информация представлена конечным набором дискретных уровней напряжения, чаще всего двумя: логический «0» и логическая «1». В отличие от аналоговой схемотехники, где сигнал непрерывен и подвержен шумам и дрейфу, цифровые схемы восстанавливают уровень после каждого логического элемента, что обеспечивает высокую помехоустойчивость. Ключевой параметр здесь — запас по шуму, который определяет, насколько сильно может отклониться напряжение от номинального уровня, прежде чем схема интерпретирует его неправильно. Для ТТЛ-логики запас по шуму составляет около 0,4 В, для КМОП при питании 5 В — до 1,5 В, что делает КМОП-семейства предпочтительными в промышленной электронике.

Цифровая схемотехника охватывает проектирование комбинационных и последовательностных схем: логические вентили, триггеры, счётчики, регистры сдвига, мультиплексоры, дешифраторы. На их основе строятся более сложные узлы — арифметико-логические устройства, конечные автоматы, контроллеры интерфейсов. Современная практика всё чаще переносит дискретную логику в программируемые устройства — микроконтроллеры, микропроцессоры и ПЛИС, однако понимание базовых принципов остаётся обязательным для корректного сопряжения компонентов на плате.

Зачем нужна цифровая схемотехника в разработке электроники

Цифровая схемотехника решает задачу надёжной обработки и передачи информации в электронных устройствах. Аналоговые решения страдают от накопления шумов, температурного дрейфа и разброса параметров компонентов, тогда как цифровая обработка сигналов позволяет выполнять функции фильтрации, сжатия, модуляции и коррекции ошибок с математической точностью. Цифровая техника устраняет потери, связанные с аналоговыми системами, и предлагает более длительные времена задержки и лёгкость регулировки параметров, что особенно ценно в аудиоаппаратуре, телекоммуникациях и измерительных приборах.

Практическая ценность для инженера-разработчика состоит в возможности стандартизации решений. Стандартизация выводов и функциональности логических элементов позволяет избежать путаницы и ошибок при проектировании, особенно в быстродействующих схемах. Выбрав однажды проверенное семейство логики, команда может переиспользовать схемотехнические блоки в разных проектах, сокращая время выхода на рынок и снижая риски.

Где применяется цифровая схемотехника

Цифровые схемы лежат в основе практически всех современных электронных устройств: от простых датчиков с интерфейсом I2C до многоядерных процессоров и высокоскоростных сетевых коммутаторов. Логические элементы с тремя состояниями широко используются в компьютерных системах для организации шин данных, позволяя нескольким устройствам обмениваться данными через один канал. Регистры сдвига применяются как элементы памяти с последовательным доступом, а счётчики и триггеры — для формирования длинных импульсов с высокой точностью, например на базе интегральной схемы 4060.

В промышленной автоматизации цифровая схемотехника обеспечивает обработку сигналов с датчиков, управление исполнительными механизмами и связь по полевым шинам. В потребительской электронике — работу дисплеев, аудиотрактов, беспроводных интерфейсов. Встраиваемые системы на микроконтроллерах и ПЛИС закрывают задачи от простого управления до сложной цифровой обработки сигналов в реальном времени.

Как работает цифровая схемотехника?

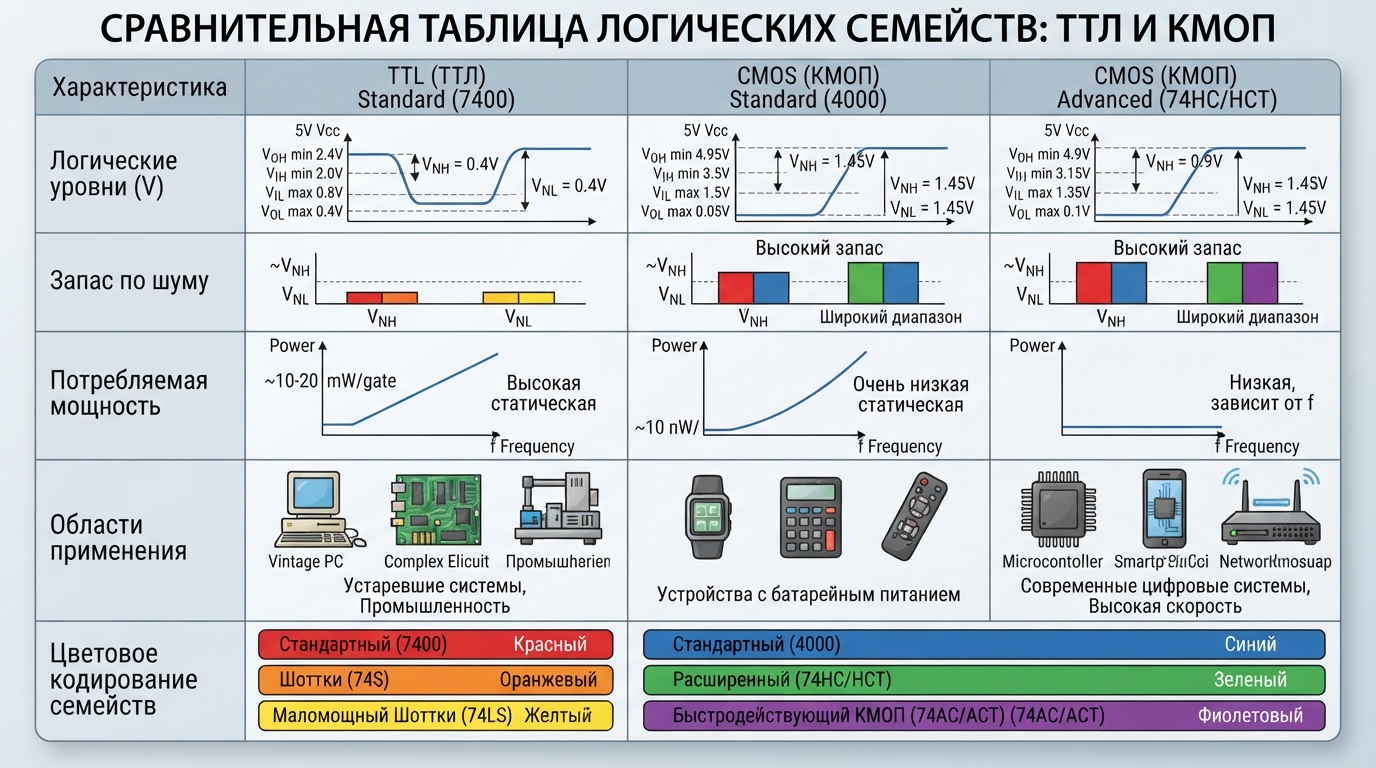

Логические уровни и семейства: ТТЛ против КМОП

Работа цифровой схемы определяется логическими уровнями напряжения, которые различаются у разных семейств. ТТЛ-логика работает при напряжении питания +5 В ±5%, входные пороги ТТЛ составляют примерно +1,3 В с диапазоном от +0,8 до +2,0 В. При низком уровне на входе ТТЛ ведёт себя как источник тока, а при высоком — как нагрузка: входы ТТЛ требуют отвод тока около 1 мА при напряжении менее 0,4 В. Это создаёт токовые всплески при переключении, что требует шунтирования питания и низкоиндуктивной разводки земли.

КМОП-логика обладает нулевой статической мощностью и низким током покоя, что делает её идеальной для портативных устройств. КМОП также имеет более широкий диапазон напряжения питания и потребляет ток только в моменты переключения. Однако КМОП-элементы подвержены проблемам с пороговыми уровнями и «подскоками» уровня земли, что может вызывать ложные срабатывания. Для стабильной работы важно подключать все неиспользуемые входы к высоким или низким уровням. Семейство 74HC рекомендуется для большинства новых проектов из-за низкой потребляемой мощности и хорошей помехозащищённости, для высокоскоростных приложений используется семейство 74AC, а для совместимости с биполярными ТТЛ-выходами — 74HCT или 74LS.

Синхронизация и тактовый генератор

Синхронные цифровые схемы управляются тактовым генератором, который задаёт единый ритм переключения триггеров и регистров. Качество тактового сигнала напрямую определяет работоспособность высокоскоростных цифровых систем: фазовые шумы и кратковременная нестабильность тактового генератора приводят к джиттеру, сужающему временные окна для установления данных. В быстродействующих схемах критично минимизировать паразитные индуктивности и ёмкости линий синхронизации, чтобы фронты оставались крутыми и предсказуемыми.

При каскадировании счётчиков и регистров важно учитывать задержки распространения сигнала. Например, максимальная частота работы счётчика 74HC163 ограничена временем установления и удержания данных относительно тактового фронта, а при каскадном соединении задержка переноса суммируется, снижая общую максимальную частоту. Проектировщик должен закладывать временные запасы либо переходить на синхронные схемы с параллельным переносом.

Программируемая логика: ПЛИС и микроконтроллеры

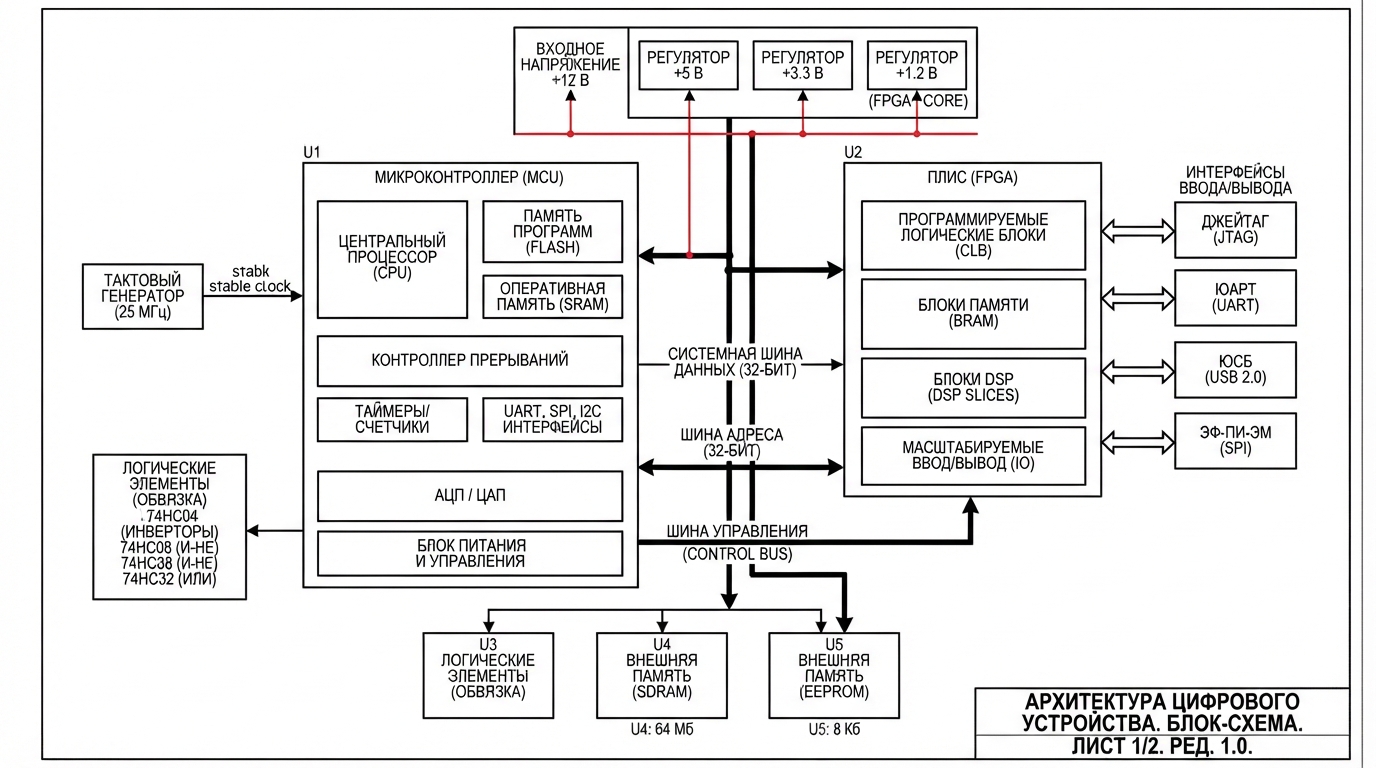

Современная цифровая схемотехника всё чаще реализуется на программируемых устройствах. Использование VHDL и Verilog позволяет разработчикам реализовывать аппаратную логику любой сложности без необходимости создания собственных ASIC. Эти языки обеспечивают высокую степень абстракции, что упрощает моделирование и проектирование, а стандартизация языков способствует созданию обширных библиотек и инструментов.

Сергей Петров

Ведущий инженер-схемотехник (аналоговая схемотехника, операционные усилители)

Когда мы говорим про цифровую технику, то, как правило, мы подозреваем, что у нас в центре есть какое-то программируемое устройство. Но это может быть либо микроконтроллер, микропроцессор. Ну и сейчас еще достаточно активно внедряется у нас, не сейчас, а давно уже. Это ПЛИСы. Программируем логические схемы.

ПЛИС идеально подходят для реализации автоматов, где необходимо генерировать состояния или переходы, и могут заменить произвольную логику в схемах, упрощая проектирование и уменьшая количество компонентов. Микроконтроллеры закрывают задачи управления, обработки протоколов и взаимодействия с периферией. Выбор между дискретной логикой, микроконтроллером и ПЛИС определяется требованиями к быстродействию, энергопотреблению, стоимости и гибкости.

Проблемы глитчей и дребезга

Глитчи в комбинационной логике могут вызывать непредсказуемое поведение в цифровых схемах, так как они способны случайно тактировать цепочки триггеров и изменять их состояние. Эти всплески сложно обнаружить на осциллографе из-за малой длительности, что делает их особенно опасными. Для предотвращения появления глитчей в триггерах необходимо правильно проектировать схемы, включая использование синхронизаторов и корректное подключение неиспользуемых входов.

Дребезг механических контактов — ещё одна типовая проблема. Для её решения используются RS-триггеры и триггеры Шмитта, которые формируют чистый и предсказуемый тактовый импульс, минимизируя ложные переходы на выходе. Триггер 4013 содержит два D-триггера и может определять как положительные, так и отрицательные переходы, что удобно для построения схем подавления дребезга.

Что входит в услугу по цифровой схемотехнике?

Студия выполняет полный цикл разработки цифровых устройств — от формализации требований до передачи конструкторской документации в производство. В состав услуги входят:

• Анализ технического задания и выбор архитектуры: дискретная логика, микроконтроллер, ПЛИС или гибридное решение.
• Схемотехническое проектирование цифровых узлов: выбор логических семейств, расчёт нагрузочной способности, организация шин данных и адресации.
• Проектирование печатной платы: трассировка многослойных плат с учётом целостности сигналов, низкоиндуктивная разводка земли, шунтирование питания.
• Разработка прошивки и HDL-кода: написание программ для микроконтроллеров на C/C++, описание аппаратной логики на VHDL/Verilog для ПЛИС.
• Моделирование и верификация: проверка временных характеристик, поиск глитчей, анализ целостности сигналов до изготовления прототипа.
• Прототипирование и отладка: изготовление опытных образцов, тестирование с помощью логических анализаторов, осциллографов, отладка интерфейсов I2C, SPI, UART, CAN.
• Подготовка к производству: формирование BOM, Gerber-файлов, технологической документации, поддержка при запуске серии.

На выходе заказчик получает комплект конструкторской документации: принципиальные схемы, файлы печатных плат, исходный код прошивки, отчёты об испытаниях и прототипы. Логические анализаторы используются для отладки цифровых схем, проверки аппаратной части и ПО, исследования протоколов взаимодействия и оценки производительности микроконтроллеров, что позволяет выявлять ошибки до передачи в серийное производство.

Как проходит отладка цифровых интерфейсов

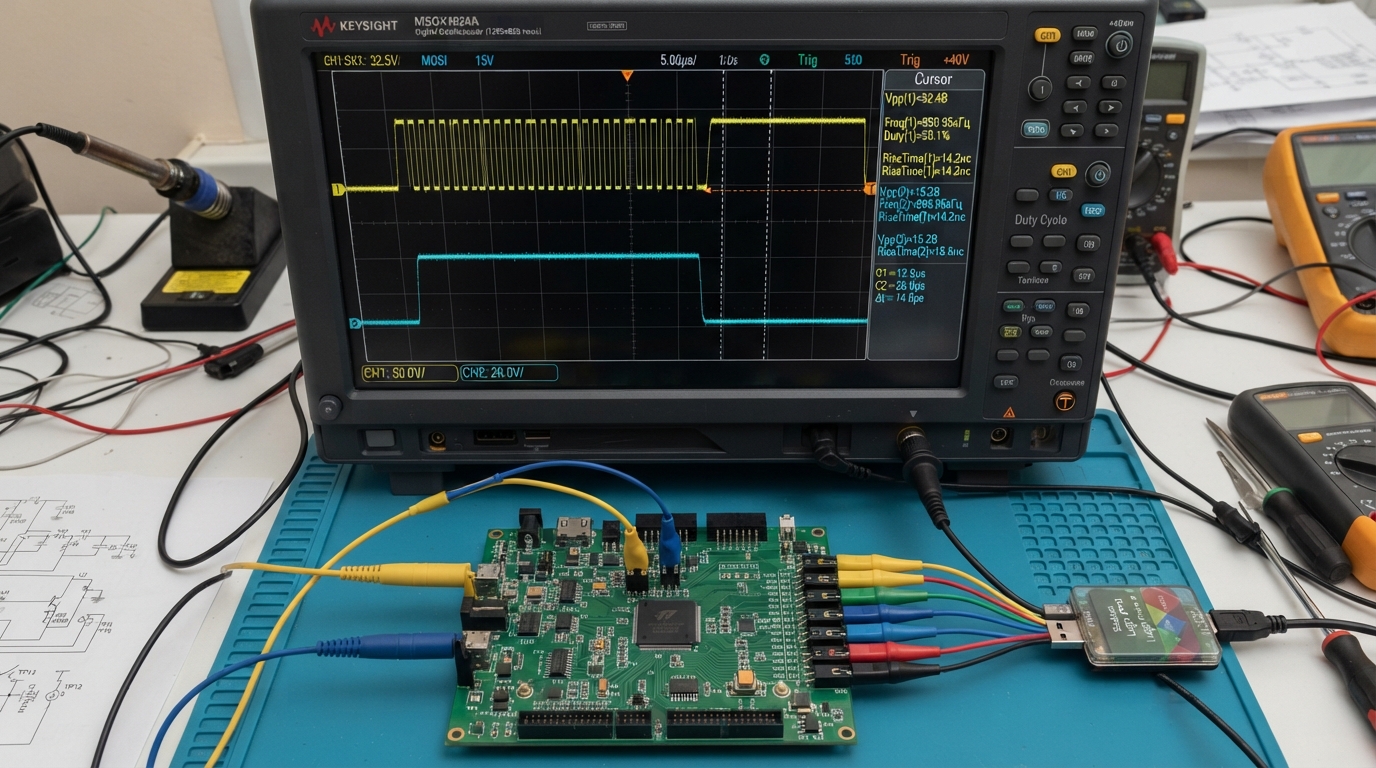

Логический анализатор — основной инструмент отладки цифровых схем. Он помогает в отладке цифровых интерфейсов, позволяя быстро находить ошибки и анализировать поведение протоколов, необходим для диагностики проблем с I2C, SPI, UART и CAN, а также для работы с несколькими шинами одновременно. Разработчики часто забывают о значимости программного обеспечения логического анализатора, что приводит к неэффективной отладке, поэтому студия стандартизирует процесс тестирования и использует проверенные инструменты.

План работ и этапы

Процесс разработки цифрового устройства разбивается на последовательные этапы с чёткими результатами. Сроки зависят от сложности проекта: простое устройство на микроконтроллере с односторонней платой может быть готово за 4–6 недель, тогда как проект с ПЛИС и высокоскоростными интерфейсами занимает 3–6 месяцев.

Каждый этап завершается контрольной точкой: заказчик получает отчёт и согласует переход к следующей стадии. Это исключает накопление ошибок и позволяет вносить корректировки без существенного удорожания проекта.

Сколько это стоит цифровая схемотехника?

Стоимость разработки цифрового устройства складывается из четырёх основных составляющих: компоненты, проектирование, сертификация и производство. Компоненты варьируются от 0,1 до 5 долларов за стандартные CMOS-устройства, а специализированные интегральные схемы могут достигать 50 долларов и более. Оптовые закупки значительно снижают цену на единицу продукции. Затраты на разработку составляют от нескольких тысяч до десятков тысяч долларов в зависимости от сложности проекта и необходимого времени.

Для снижения затрат студия рекомендует использовать стандартные компоненты вместо специализированных, оптимизировать проектирование для уменьшения количества необходимых компонентов и выбирать поставщиков с лучшими условиями. Инвестирование в автоматизацию процессов разработки и производства повышает эффективность и сокращает сроки.

Виктор Соколов

Специалист по проектированию печатных плат (PCB layout, High-Density Interconnect)

Мы можем менять либо целые байтлейны целиком. То есть мы, например, берем байтлейн, например, с DQ8 по DQ15, берем его маску и строп и меняем с байтлейном, который первый, DQ0, DQ7. То есть мы либо полностью меняем 10 линий местами, либо мы можем менять шины данных внутри одного байтлейна, но это касается только линий данных.

Почему выбирают нас?

Студия сочетает глубокую инженерную экспертизу в цифровой схемотехнике с отлаженными процессами разработки. Ключевое преимущество — системный подход к выбору логических семейств: для большинства новых проектов используется семейство 74HC из-за низкой потребляемой мощности и хорошей помехозащищённости, для высокоскоростных приложений — 74AC, а для совместимости с биполярными ТТЛ-выходами — 74HCT или 74LS. Это позволяет избежать проблем совместимости на этапе интеграции.

Студия закрывает типичные болевые точки при работе с ТТЛ и КМОП: биполярные ТТЛ-элементы требуют стабильного источника питания и могут вызывать токовые всплески, что решается низкоиндуктивной разводкой земли и шунтирующими конденсаторами. КМОП-элементы требуют подключения всех неиспользуемых входов к высоким или низким уровням, чтобы избежать ложных срабатываний. Эти нюансы заложены в корпоративные стандарты проектирования.

Примеры наших работ

Контроллер интерфейса для промышленного датчика

Задача состояла в разработке цифрового узла сопряжения аналогового датчика с промышленной шиной. Решение построено на микроконтроллере с КМОП-логикой 74HC для согласования уровней. Логический анализатор использовался для проверки протокола I2C и выявления ошибок адресации. Результат: стабильная передача данных при запасе по шуму 1,5 В, отсутствие ложных срабатываний в диапазоне температур от −40 до +85 °C.

ПЛИС-реализация конечного автомата

Проект включал замену устаревшей дискретной логики на ПЛИС с описанием на Verilog. ПЛИС идеально подходят для реализации автоматов, где необходимо генерировать состояния или переходы. Верификация временных характеристик выявила глитч на выходе комбинационной логики, который устранён введением синхронизатора. Итог — сокращение количества компонентов на 40% и повышение надёжности.

Высокоскоростная плата с перестановкой байтлейнов

При трассировке многослойной печатной платы применена техника перестановки байтлейнов для оптимизации разводки шины данных. Это позволило сократить длину трасс и улучшить целостность сигналов без нарушения временных соотношений.

Типичные ошибки в цифровой схемотехнике и как их избежать

Игнорирование совместимости логических уровней

Совместимость между ТТЛ и КМОП-логикой вызывает трудности из-за различий в логических уровнях и входных порогах. Логический высокий уровень ТТЛ (минимум 2,4 В) может быть недостаточен для запуска входа высокоскоростных КМОП-элементов, а 3,3 В КМОП нельзя подключать к 5 В КМОП напрямую. Студия на этапе схемотехники проверяет уровни всех межсоединений и при необходимости вводит преобразователи уровней.

Отсутствие шунтирования питания

Биполярные ТТЛ-элементы при переключении создают токовые всплески, которые без шунтирующих конденсаторов вызывают просадки напряжения и ложные срабатывания. Низкоиндуктивная разводка земли и шунтирующие конденсаторы у каждой микросхемы — обязательное правило, заложенное в шаблоны проектирования студии.

Неподключённые входы КМОП

Неиспользуемые входы КМОП-элементов, оставленные «в воздухе», собирают наводки и могут вызывать хаотичные переключения с повышенным энергопотреблением. Правило студии — каждый неиспользуемый вход подключается к высокому или низкому уровню через резистор либо напрямую.

Недооценка глитчей

Глитчи в комбинационной логике сложно обнаружить на осциллографе из-за малой длительности, и они могут случайно тактировать цепочки триггеров. Студия применяет моделирование временных характеристик и синхронизаторы для исключения этой проблемы до изготовления прототипа.

Сергей Петров

Ведущий инженер-схемотехник (аналоговая схемотехника, операционные усилители)

Лучше использовать подтягивающие резисторы к логической единице, но что-то я их тут не наблюдаю.

Соответствие стандартам и качество

Цифровые устройства, выходящие на рынок, должны соответствовать отраслевым стандартам и проходить сертификацию. Для многих цифровых устройств требуется сертификация, что может добавить значительные затраты — процессы сертификации могут стоить от 5 000 до 50 000 долларов в зависимости от стандартов, которым должно соответствовать устройство, например CE или FCC. Студия закладывает сертификационные требования на ранних этапах проектирования, чтобы избежать дорогостоящих переделок.

Контроль качества включает тестирование на логическом анализаторе для проверки протоколов взаимодействия, оценку производительности микроконтроллеров и проверку аппаратной части. Стандартизация выводов и функциональности логических элементов позволяет избежать путаницы и ошибок при проектировании, особенно для быстродействующих схем. Каждый проект проходит внутреннюю экспертизу на соответствие требованиям к запасу по шуму, временным характеристикам и электромагнитной совместимости.

Часто задаваемые вопросы

Почему нельзя подключать 3,3 В КМОП к 5 В КМОП напрямую?

Прямое подключение 3,3 В КМОП к 5 В КМОП недопустимо из-за различий в уровнях логики и порогах, что приводит к неправильной работе схемы или повреждению входных цепей. Для сопряжения используются преобразователи уровней, которые согласуют логические пороги и защищают выводы.

Как определить максимальную частоту каскадно соединённых счётчиков?

Максимальная частота работы каскадных счётчиков, например 74HC163, ограничена суммой задержек переноса между разрядами. При каскадном соединении задержка каждого счётчика складывается, снижая общую максимальную частоту. Для точного расчёта учитываются время установления и удержания данных относительно тактового фронта.

Какие семейства логики выбрать для нового проекта?

Для большинства новых проектов рекомендуется семейство 74HC из-за низкой потребляемой мощности и хорошей помехозащищённости. Для высокоскоростных приложений используется 74AC, а для совместимости с биполярными ТТЛ-выходами — 74HCT или 74LS. Выбор зависит от требований к быстродействию, питанию и совместимости.

Как предотвратить глитчи в цифровых схемах?

Для предотвращения глитчей необходимо правильно проектировать схемы, включая использование синхронизаторов и корректное подключение неиспользуемых входов. Моделирование временных характеристик до изготовления прототипа помогает выявить потенциальные глитчи и устранить их на этапе проектирования.

Зачем нужен логический анализатор при отладке?

Логический анализатор помогает в отладке цифровых интерфейсов, позволяя быстро находить ошибки и анализировать поведение протоколов I2C, SPI, UART и CAN, а также работать с несколькими шинами одновременно. Программное обеспечение логического анализатора не менее важно, чем аппаратная часть, для эффективной отладки.

Итоги

Цифровая схемотехника — это дисциплина и услуга, обеспечивающая надёжную обработку дискретных сигналов в электронных устройствах.

• Ключевые параметры цифровых схем — запас по шуму, логические уровни, временные характеристики и качество тактового сигнала.
• Выбор между ТТЛ, КМОП, микроконтроллерами и ПЛИС определяется требованиями к скорости, энергопотреблению и гибкости.
• Студия выполняет полный цикл: от анализа ТЗ и схемотехники до отладки прототипа и подготовки к производству.
• Стоимость разработки складывается из компонентов, проектирования, сертификации и производства, прозрачные вилки цен фиксируются до старта.
• Типичные ошибки — несовместимость логических уровней, отсутствие шунтирования, неподключённые входы КМОП и глитчи — закрываются стандартами студии.
• Отладка цифровых интерфейсов выполняется с использованием логических анализаторов и стандартизированных тестов.
• Студия обеспечивает соответствие стандартам CE, FCC и отраслевым требованиям на всех этапах разработки.
