Разработка программного обеспечения для DSP-аудиопроцессоров — это создание полного пакета управляющих программ: от инициализационной прошивки ядра до пользовательского интерфейса с графиками, пресетами и регулировками в реальном времени. Такой пакет необходим любому устройству на базе сигнального процессора Analog Devices — домашнему, студийному или автомобильному, — где требуется многоканальная обработка звука. Собственный программный комплекс полностью раскрывает аппаратные возможности DSP-тракта и не зависит от чужих закрытых прошивок.
Главное
- DSP-аудиопроцессор начинает работу только после загрузки инициализационного файла, который задаёт режим ядра и всех портов ввода-вывода.
- Каждый элемент обработки — mute, эквалайзер, задержка — имеет собственный адрес регистра; управление звуком сводится к записи значений по этим адресам.
- Готовое ПО от производителя устройства в 99% случаев не работает с чужим проектом: прошивка микроконтроллера закрыта, а карта регистров недоступна.
- Полноценный пакет ПО включает четыре компонента: проект тракта для DSP, прошивку микроконтроллера, клиентское приложение и систему пресетов.
- Веб-интерфейс по Wi-Fi решает проблему кроссплатформенности: управление доступно в браузере на Windows, macOS, Linux и смартфонах без отдельных сборок.
Что такое программный комплекс для DSP-аудиопроцессора?
Программный комплекс для DSP-аудиопроцессора — это набор программных компонентов, которые инициализируют сигнальный процессор, задают алгоритмы обработки звука и позволяют пользователю управлять параметрами в реальном времени. Такой комплекс работает в связке «микроконтроллер — DSP-ядро» и присутствует в каждом устройстве на базе процессоров линейки ADAU. Без управляющего программного обеспечения сигнальный процессор остаётся микросхемой без заданного режима работы.
Аппаратной базой служат звуковые сигнальные процессоры Analog Devices — семейства SigmaDSP, SHARC и шинные трансиверы A2B. По данным спецификации ADAU1701 (Analog Devices), процессор обеспечивает 28-битное разрешение и производительность до 50 MIPS — этого достаточно для активных кроссоверов, эквалайзеров и конференц-микшеров. Для многоканальных систем с интенсивной обработкой применяются старшие модели с большим объёмом памяти и расширенными интерфейсами.
В состав программного пакета входят четыре обязательных компонента: проект сигнального тракта для DSP, прошивка микроконтроллера с инициализационным файлом, клиентское приложение с интерфейсом и система пресетов. Заказать разработку такого пакета имеет смысл одновременно с аппаратной разработкой DSP-системы — тогда архитектура ПО закладывается вместе со схемотехникой, а не переделывается после.
Как устроено ПО для управления звуковым сигнальным процессором

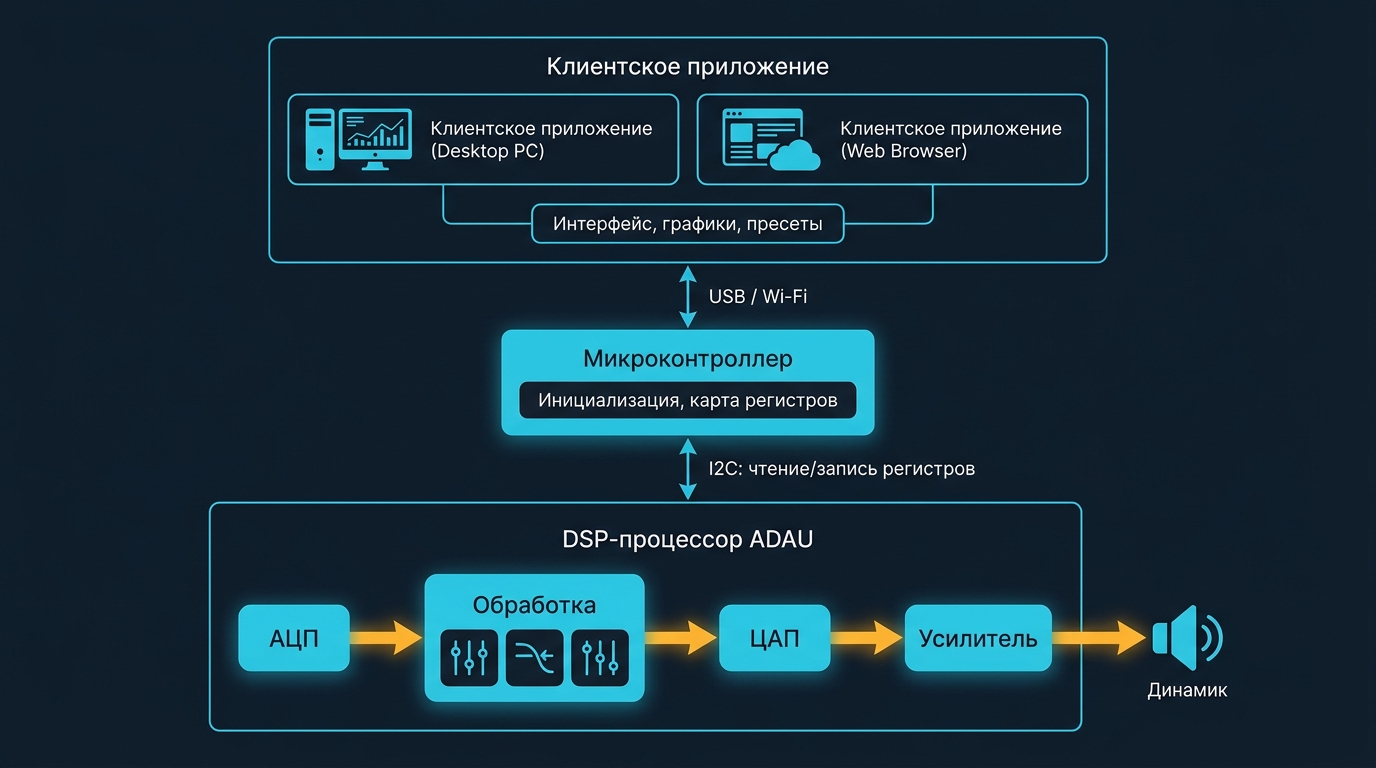

Программный пакет для управления ADAU состоит из трёх уровней: инициализационный файл, карта регистров и управляющее приложение. Эта архитектура одинакова для любого устройства с сигнальным процессором — независимо от производителя и назначения прибора. Понимание структуры необходимо до начала работ, иначе проект упирается в переделку на этапе отладки.
Инициализационный файл — это отдельный блок кода, который полностью задаёт режим работы ядра процессора и его периферии: портов ввода и вывода. Файл формируется при компиляции проекта сигнального тракта и загружается в DSP при каждом старте устройства. Именно он «запускает» процессор — до загрузки файла аудиотракт не функционирует.
Каждый элемент проекта в графической среде — mute, регулятор громкости, параметрический эквалайзер, линия задержки — имеет собственный адрес регистра. При экспорте проекта формируется набор файлов: основной инициализационный файл процессора и перечень регистров, где для каждого адреса указан соответствующий элемент управления. Этот перечень становится контрактом между приложением и DSP.
Микроконтроллер выполняет роль посредника: при включении он отправляет инициализационный файл в ADAU и запускает процессор, а затем в процессе работы читает и записывает регистры по списку из экспорта. Так задаются конфигурации, параметры и настройки всей обработки звука. Ниже — типовая функция записи параметра в регистр по адресу из карты экспорта:
/* Запись параметра в регистр DSP по карте из экспорта проекта */
#define DSP_I2C_ADDR 0x34
#define REG_VOLUME_LEFT 0x0004
#define REG_VOLUME_RIGHT 0x0005
void dsp_set_volume(uint16_t reg, uint8_t value)
{
uint8_t buf[3];
buf[0] = (reg >> 8) & 0xFF; /* старший байт адреса регистра */
buf[1] = reg & 0xFF; /* младший байт адреса регистра */
buf[2] = value; /* значение параметра */
hal_i2c_write(DSP_I2C_ADDR, buf, sizeof(buf));

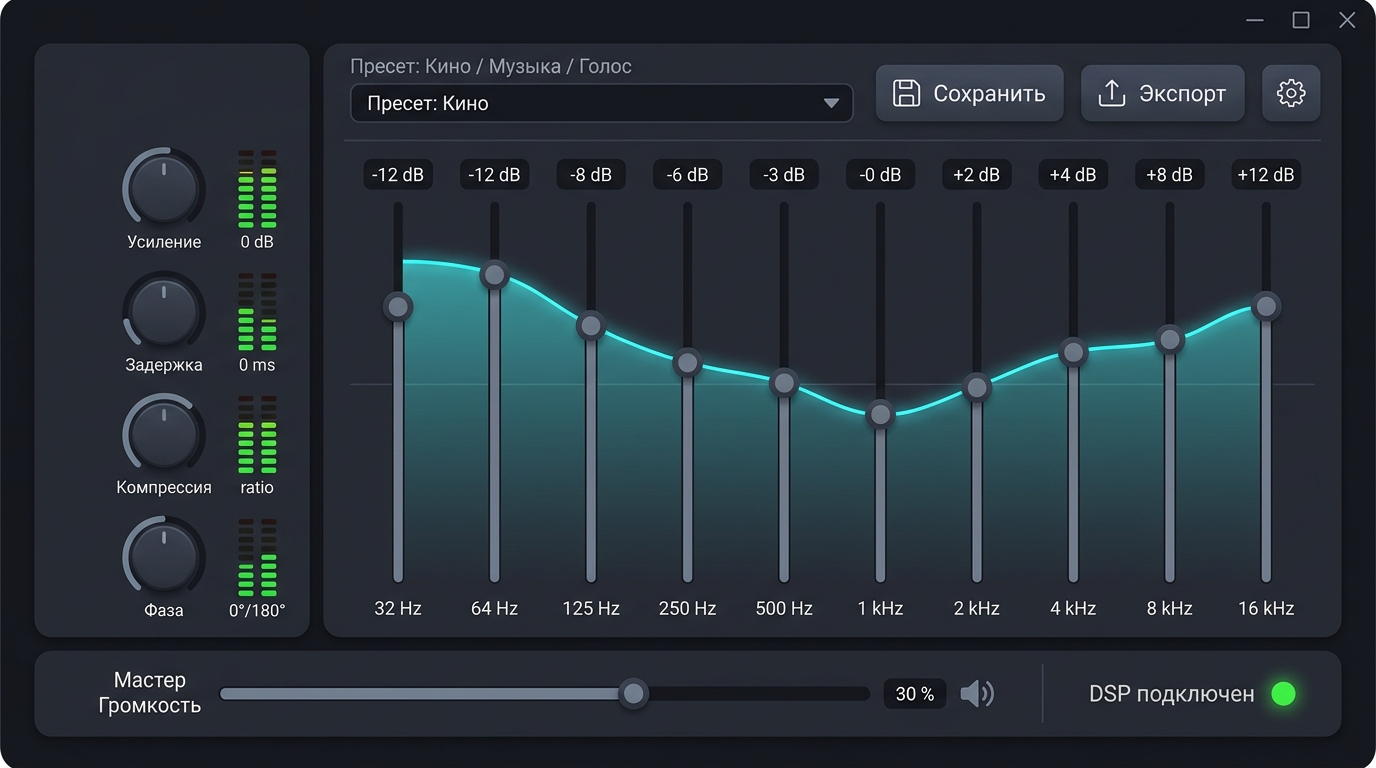

}На стороне пользователя работает клиентское приложение — например, программа для Windows с графиками, кнопками и регулировками, которая связывается с микроконтроллером по USB и через него управляет всеми параметрами ADAU. Отдельный слой — пресеты: заранее сохранённые конфигурации, которые при выборе мгновенно записываются в регистры и переводят процессор в нужный режим обработки конечного аудиосигнала.
Возможности графической среды разработки Analog Devices

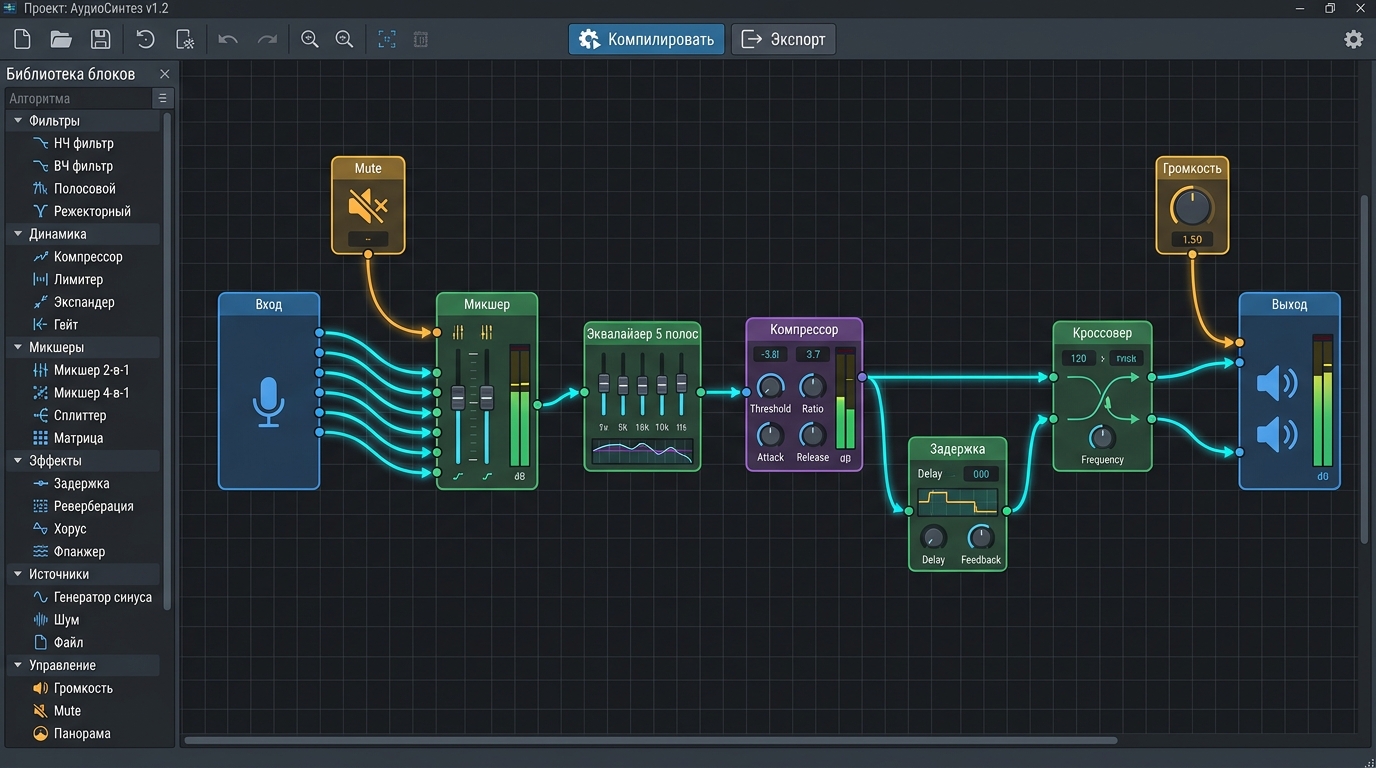

Фирменная графическая среда разработки Analog Devices — это основной инструмент программирования, разработки и настройки процессоров семейств SigmaDSP и SHARC, а также трансиверов A2B. Знакомые аудиоинженерам блоки обработки соединяются на схеме так же, как компоненты в электрическом редакторе, после чего компилятор генерирует готовый код для DSP и панель управления для настройки параметров.
Среда рассчитана на два уровня квалификации. Инженер без опыта написания DSP-кода собирает рабочий тракт из готовых блоков, а опытному проектировщику доступны низкоуровневые функции и тонкая настройка алгоритмов. Среда подключается как к оценочным платам Analog Devices, так и к готовым изделиям, обеспечивая полное управление в реальном времени непосредственно в схеме устройства.
Библиотека алгоритмов включает фильтрацию, микширование, динамическую обработку, базовые низкоуровневые DSP-функции и блоки управления. В стандартную поставку входят и продвинутые алгоритмы стороны записи — например, Enhanced Stereo Capture и детектирование шума ветра. Библиотека расширяется плагинами от Analog Devices и сторонних партнёров простым перетаскиванием.

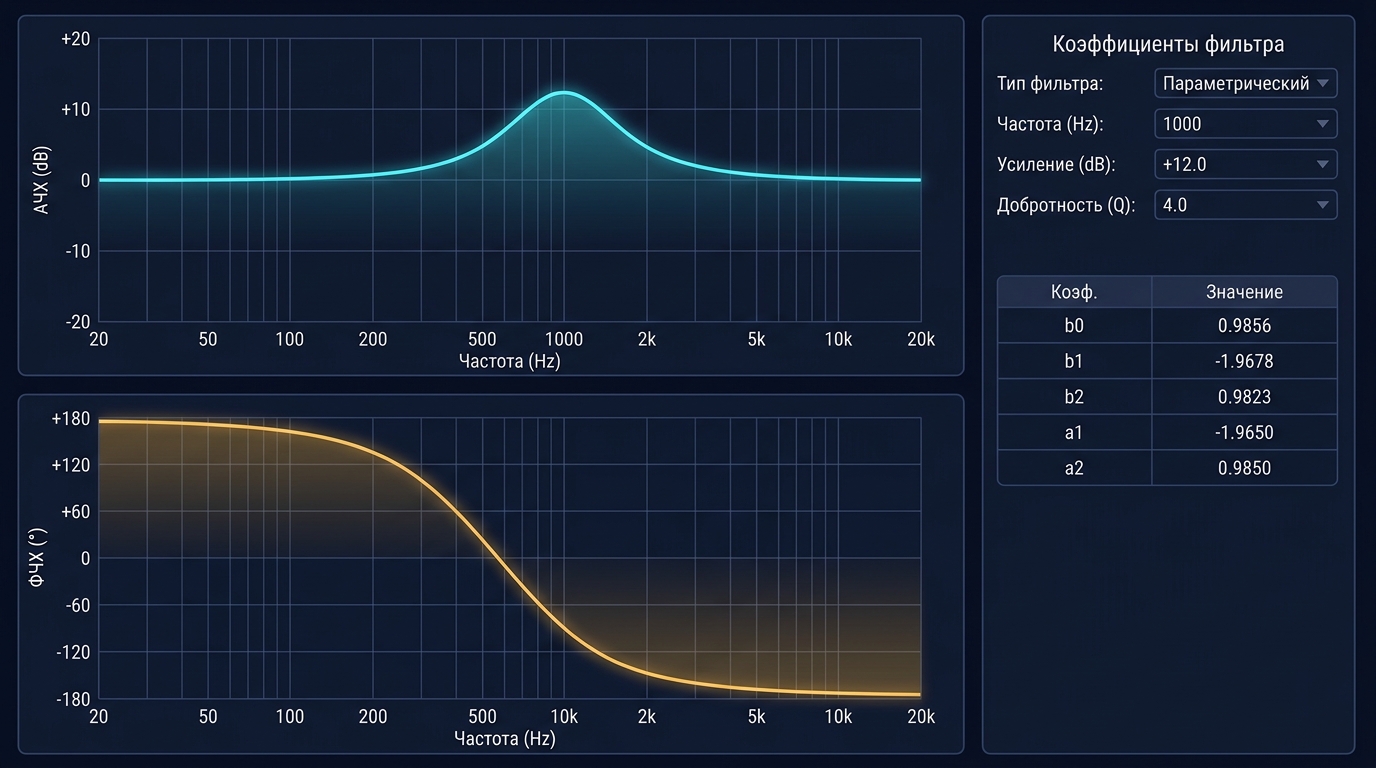

Помимо графического построения тракта, среда ускоряет цикл разработки от концепции изделия до выпуска. Встроенные инструменты позволяют настраивать управляющие регистры, рассчитывать таблицы коэффициентов фильтров, визуализировать амплитудную и фазовую частотные характеристики, генерировать заголовочные файлы на C и формировать последовательности управляющих команд — это упрощает переход от проекта в среде к системной реализации на микроконтроллере.
Почему готовое ПО производителя не подходит для вашего проекта?

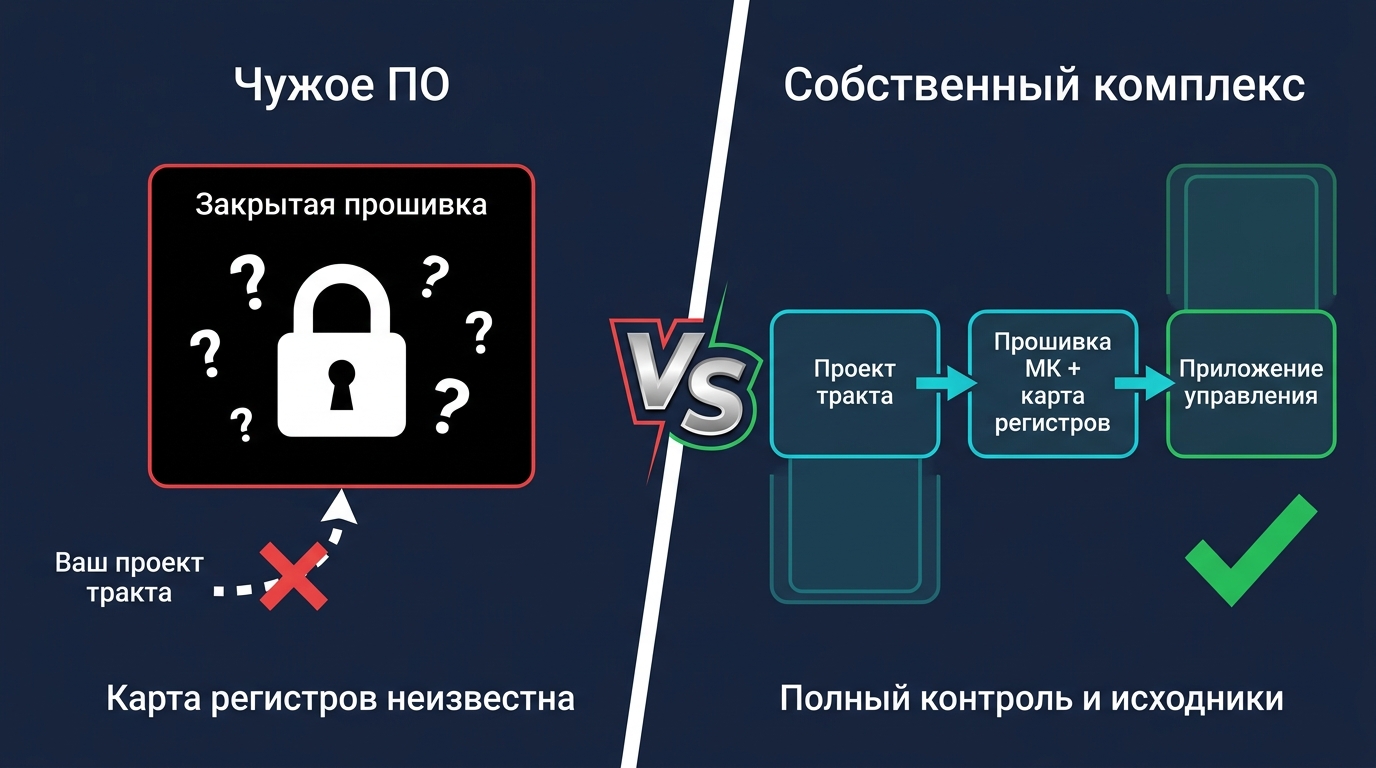

Использовать готовое программное решение от производителя устройства с вероятностью 99 процентов не выйдет. Всё написанное зашито в микроконтроллер конкретного изделия: неизвестно, какой именно проект сигнального тракта реализован, а из него исходно формируются и инициализационный файл, и перечень управляющих регистров. Сделать собственный проект тракта и подключиться к чужой программе не получится — разработчики защищают свои решения.
Теоретически прошивку микроконтроллера можно выгрузить и перенести на свой контроллер, но исходный код при этом недоступен — в руках остаётся только двоичный образ. Работа с таким «чёрным ящиком» неудобна: внутренняя логика неизвестна, а копирование чужой прошивки нарушает авторские права. Из всей практики разработки нам известен только один случай, когда команда сознательно пошла по этому пути.
Качественных современных решений в открытом доступе не существует, поскольку любой такой комплекс — коммерческий продукт. Никто не публикует проработанное ПО для управления DSP-устройствами бесплатно, поэтому рассчитывать на готовый бесплатный аналог не приходится. Это прямо ведёт к необходимости собственной разработки управляющего программного обеспечения под ваш проект.
Частичная альтернатива — автономный режим без управляющего ПО. ADAU способен работать как простой преобразователь «вход I2S — выход I2S» с ограниченным функционалом, а выводы общего назначения (GPIO) можно запрограммировать на реакции: изменение параметра с переменного резистора или переключение режима по нажатию кнопки. Полноценного управления всеми параметрами с графиками и настройкой АЧХ такой подход не даёт — для этого нужен программный комплекс.
Что входит в услугу разработки пакета ПО для DSP
Услуга охватывает полный цикл создания программного комплекса: от проекта сигнального тракта до пользовательского приложения, управляющего звуковым устройством. Заказчик получает не разрозненные фрагменты, а единую систему, в которой интерфейс, логика и аудио-пайплайн согласованы между собой. Работы ведутся на базе процессорных решений Analog Devices для линейки SigmaDSP, SHARC и A2B.
Состав работ
- Проект сигнального тракта — пайплайн обработки под задачу: фильтры, кроссоверы, эквалайзеры, динамическая обработка, маршрутизация каналов, задержки выравнивания.
- Экспорт и прошивка микроконтроллера — инициализационный файл ядра, карта регистров, логика загрузки и обмена по I2C, SPI или USB.
- Клиентское приложение — интерфейс с графиками АЧХ, регулировками, переключением режимов и системой пресетов.
- Канал управления — USB, Wi-Fi или Bluetooth в зависимости от конструкции устройства и сценария использования.
На выходе передаётся комплект: проект тракта, исходный код прошивки микроконтроллера, исходный код приложения, карта регистров и документация по интеграции. Если устройство разрабатывается с нуля, программная часть проектируется совместно с печатной платой и прошивкой микроконтроллера — это исключает нестыковки интерфейсов на этапе отладки.
Десктопное приложение или веб-интерфейс: что выбрать?
Веб-интерфейс снимает проблему кроссплатформенности, которая кратно увеличивает сложность десктопной разработки. Программа, написанная только под Windows, рано или поздно потребуется на macOS и Linux — и это уже три отдельные сборки с разной логикой распространения и поддержки. Для устройств с беспроводным каналом веб-вариант становится оптимальным выбором.
Десктопное приложение сталкивается с жизненным циклом самих операционных систем. Сборка, работающая в текущей версии Windows, через несколько лет может перестать запускаться после прекращения обновлений или смены версии ОС — программу придётся перекомпилировать и поддерживать заново. Фактически это полноценная многолетняя разработка и сопровождение клиента для каждой платформы.

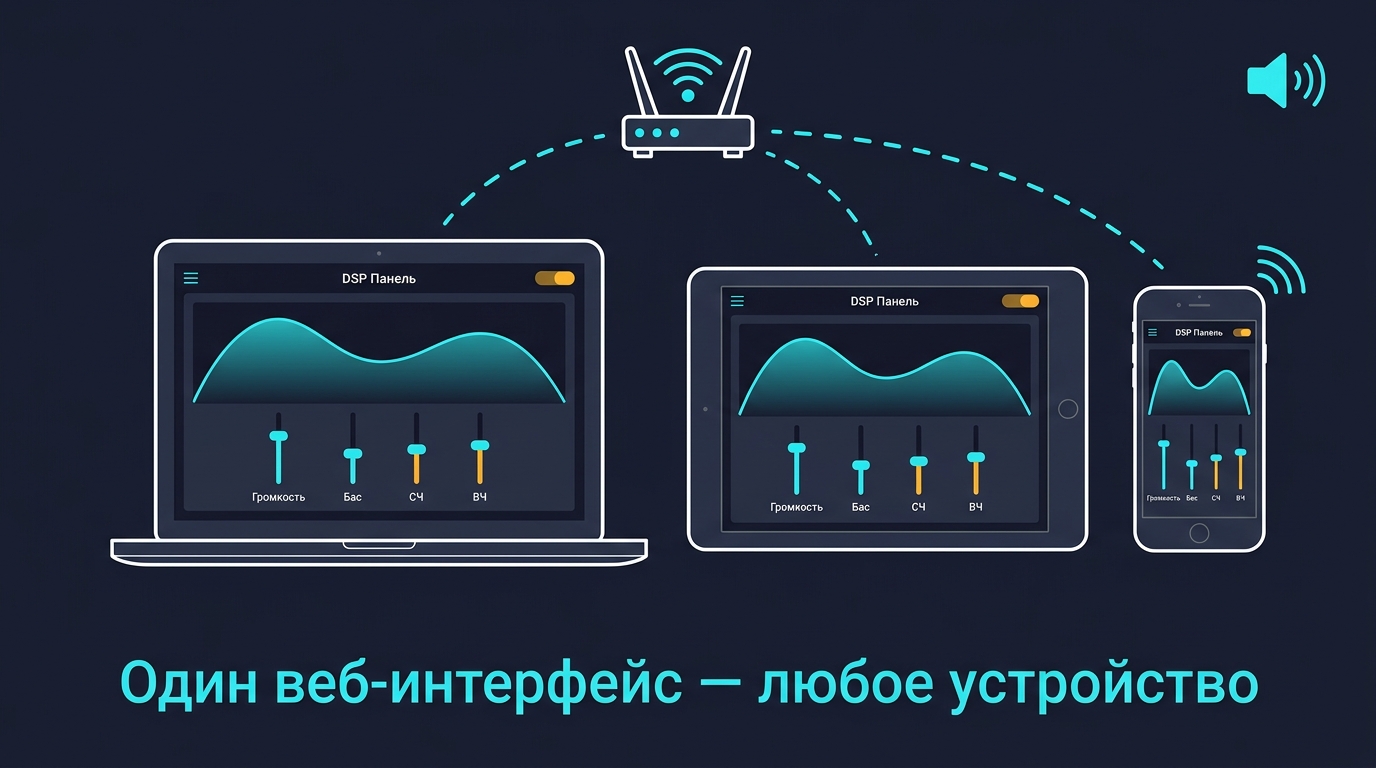

В нашей практике был проект, где вместо USB использовался беспроводной канал Wi-Fi: микроконтроллер общается с веб-приложением, которое открывается в любом браузере на любом устройстве. Такой интерфейс не привязан ни к одной платформе и одинаково работает на компьютере, планшете и смартфоне. Этот опыт подтвердил: для большинства сценариев настройки и управления веб-подход проще и надёжнее десктопного.
Десктопный клиент оправдан, когда требуется минимальная задержка отклика, работа без сети или глубокая интеграция с ОС. Во всех остальных случаях рекомендуется веб-интерфейс — он дешевле в поддержке и доступен пользователю сразу, без установки.
Этапы разработки программного комплекса для DSP
Процесс разбит на этапы с измеримыми результатами, каждый из которых завершается передачей артефакта заказчику. Такая схема позволяет контролировать прогресс и вносить корректировки до того, как они станут дорогими.
| Этап | Что делаем | Результат |
|---|---|---|
| 1. Анализ ТЗ | Изучаем требования к каналам, обработкам и интерфейсам, выбираем платформу ADAU | Утверждённое ТЗ, выбор процессора |
| 2. Проект тракта | Собираем пайплайн обработки в графической среде: фильтры, эквалайзеры, динамика, маршрутизация | Проект сигнального тракта |
| 3. Экспорт и прошивка МК | Формируем инициализационный файл и карту регистров, пишем прошивку микроконтроллера | Прошивка, карта регистров |
| 4. Клиентское приложение | Разрабатываем интерфейс: графики, регулировки, пресеты, канал USB или Wi-Fi | Приложение управления |
| 5. Отладка и измерения | Проверяем АЧХ, задержки и искажения на реальном устройстве, настраиваем параметры | Отчёт об измерениях |
| 6. Передача и поддержка | Передаём исходники и документацию, сопровождаем внедрение | Полный пакет ПО и документации |
Где применяются DSP-решения с собственным ПО
Домашние аудиосистемы — первая область применения: многоканальные ресиверы, активная акустика, мультирум и саундбары. Собственный программный комплекс позволяет реализовать комнатную коррекцию, кроссоверы для многополосных систем и единое управление всеми зонами из одного интерфейса.
Студийное оборудование требует прецизионной обработки: активные мониторы с DSP-кроссоверами согласовывают излучатели по фазе и амплитуде, а мониторные контроллеры управляют маршрутизацией и уровнями. По данным спецификаций Analog Devices, 28-битной обработки и производительности уровня 50 MIPS достаточно для большинства профессиональных приложений — от кроссоверов до конференц-микшеров.
Автомобильные аудиосистемы используют многоканальную обработку с поканальным усилением: временные задержки для выравнивания фронтов, зонная обработка для водителя и пассажиров, эквализация под акустику салона. Здесь особенно важна система пресетов — водитель переключает готовые конфигурации одной кнопкой.
Отдельная категория — конференц-системы и коммерческий звук, где многоканальная обработка обеспечивает автоматическое микширование микрофонов и подавление обратной связи. Во всех перечисленных сценариях управляющее ПО одинаково необходимо: без него многоканальный тракт остаётся набором нерегулируемых фильтров.
Часто задаваемые вопросы
Можно ли управлять своим DSP-проектом через готовую программу производителя устройства?
Нет, в 99% случаев это невозможно. Прошивка микроконтроллера закрыта, проект сигнального тракта неизвестен, а карта управляющих регистров недоступна. Даже при выгрузке прошивки вы получите лишь двоичный образ без исходного кода. Под ваш проект разрабатывается собственный программный комплекс.
Какую платформу Analog Devices выбрать для многоканальной обработки?
Для базовых задач — кроссоверов и эквалайзеров — достаточно процессоров уровня ADAU1701 с 28-битным разрешением и производительностью до 50 MIPS. Многоканальные системы с интенсивной обработкой требуют старших моделей SigmaDSP или SHARC с расширенной памятью и интерфейсом TDM для передачи десятков каналов.
Как приложение управления общается с сигнальным процессором?
Напрямую с DSP общается только микроконтроллер: он загружает инициализационный файл и читает или записывает регистры по карте из экспорта проекта. Клиентское приложение связывается с микроконтроллером по USB или Wi-Fi и передаёт команды пользователя, которые преобразуются в записи регистров.
Что нужно для старта разработки пакета ПО?
Достаточно технического задания: количество каналов, перечень обработок, способ управления и конструкция устройства. Если аппаратная часть ещё не готова, разработка ПО ведётся совместно со схемотехникой и прошивкой микроконтроллера — архитектура закладывается с самого начала.
Можно ли добавить новые алгоритмы в устройство после выпуска ПО?
Да. Проект сигнального тракта редактируется в графической среде, после чего формируется новый инициализационный файл и обновлённая карта регистров. Прошивка микроконтроллера и приложение обновляются под новую карту — устройство получает новые обработки без изменения аппаратной части.
Итоги
Разработка программного обеспечения для DSP-аудиопроцессоров — это создание собственного управляющего комплекса, без которого многоканальная звуковая система на базе Analog Devices не раскрывает свои возможности.
- DSP запускается инициализационным файлом, а управление параметрами идёт через адреса регистров из экспорта проекта.
- Графическая среда Analog Devices генерирует код процессора и панель управления, включает библиотеку алгоритмов и инструменты расчёта фильтров.
- Готовое ПО производителей устройств закрыто: в 99% случаев требуется собственная разработка.
- Пакет состоит из проекта тракта, прошивки микроконтроллера, клиентского приложения и системы пресетов.
- Веб-интерфейс по Wi-Fi устраняет кроссплатформенные ограничения и дешевле в многолетней поддержке.
- Решения применимы дома, в студии и в автомобиле — везде, где нужна многоканальная обработка звука.
Если вашему устройству требуется полноценное управление звуковым трактом, начинайте с анализа технического задания: архитектура программного комплекса, заложенная на старте проекта, экономит время на всех последующих этапах.
