Разработка усилителей класса D — это проектирование высокоэффективных аудиотрактов, преобразующих входной сигнал в широтно-импульсную модуляцию с последующим восстановлением звука через выходной LC-фильтр. Такие усилители достигают КПД до 90%, что радикально снижает тепловыделение и позволяет создавать компактные устройства без массивных радиаторов. Студия выполняет полный цикл: от схемотехнического расчёта и выбора компонентной базы до прототипирования, тестирования и подготовки к серийному производству. В материале разобраны архитектура, ключевые параметры, этапы разработки и стоимость — всё, что нужно техническому специалисту для принятия решения о запуске проекта.

Главное

• Усилители класса D обеспечивают эффективность преобразования энергии до 90%, что в 1,5–4 раза выше, чем у классов A и AB, и позволяет отказаться от громоздких систем охлаждения.
• Современные интегральные решения, такие как TPA3116D2, способны выдавать до 50 Вт на нагрузку 4 Ом, что покрывает большинство бытовых и портативных применений.
• Уровень гармонических искажений в качественных усилителях класса D может быть ниже 0,1%, что сопоставимо с лучшими аналоговыми схемами и обеспечивает чистое звучание.
• Студия закрывает весь цикл: схемотехника, проектирование печатной платы, прототипирование, тестирование, сертификация CE/FCC и подготовка к производству.
• Стоимость разработки зависит от мощности и архитектуры: маломощные интегральные решения обходятся в разы дешевле дискретных высокомощных трактов, а оптимизация компонентной базы снижает себестоимость на 15–35%.

Что такое усилитель класса D и зачем он нужен?

Усилитель класса D — это ключевой тип усилителя мощности, работающий по принципу импульсного преобразования сигнала, а не линейного усиления. В отличие от классов A и AB, где выходные транзисторы работают в активном режиме и рассеивают значительную мощность в виде тепла, класс D переключает транзисторы между состояниями полного открытия и полного закрытия. Такой режим работы обеспечивает высокую эффективность преобразования энергии и минимальные потери на нагрев.

Принцип работы и ключевое отличие от аналоговых классов

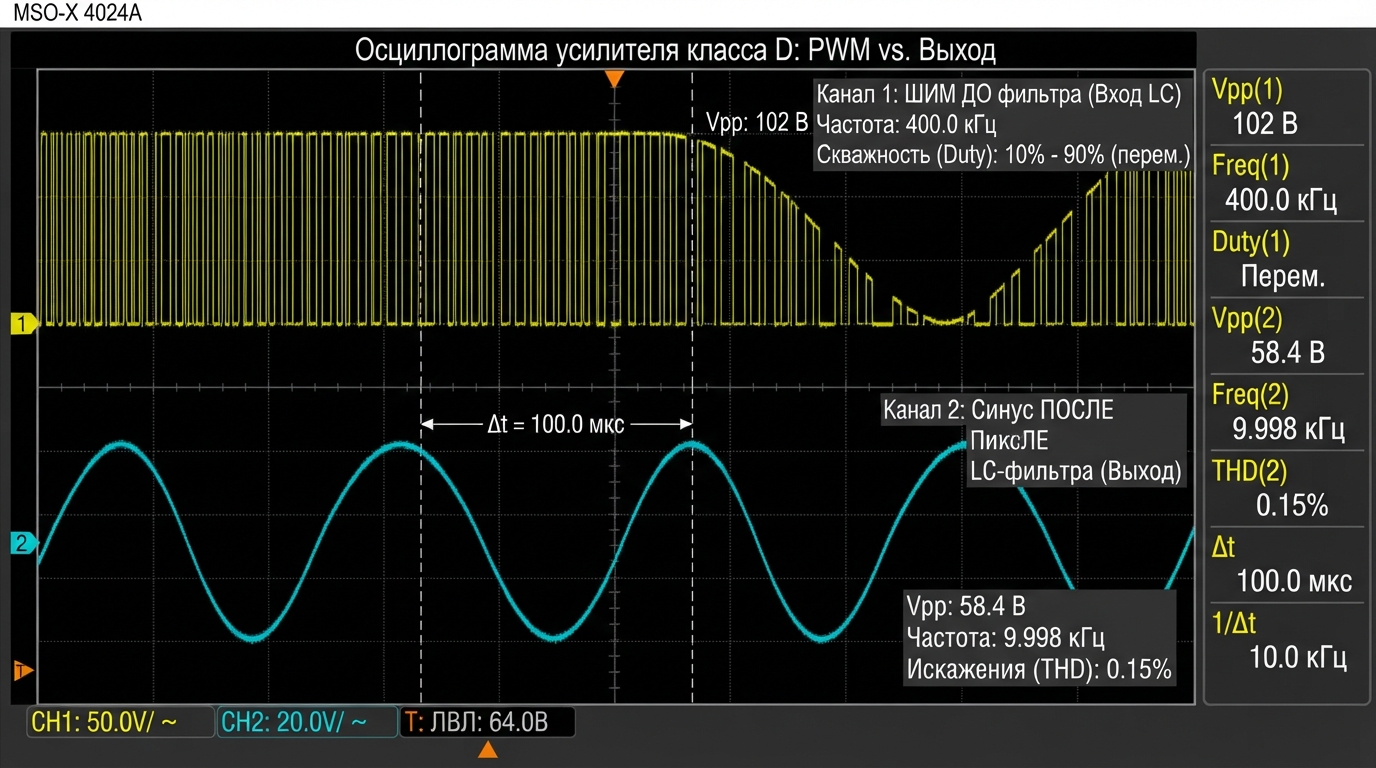

Класс D преобразует входной аналоговый сигнал в последовательность импульсов фиксированной амплитуды, но переменной ширины — этот процесс называется широтно-импульсной модуляцией (PWM). Выходной каскад усилителя класса D работает как быстродействующий переключатель, управляемый модулированным сигналом. После усиления импульсная последовательность проходит через выходной LC-фильтр, который восстанавливает исходную форму звукового сигнала, отфильтровывая высокочастотные компоненты переключения. Частота переключения современных усилителей класса D обычно составляет от 300 кГц до нескольких мегагерц, что значительно выше слышимого диапазона и упрощает фильтрацию.

Где применяются усилители класса D

Широкое применение усилителей класса D охватывает портативные аудиоустройства, автомобильные системы, домашние кинотеатры, саундбары, активные акустические системы и профессиональное звуковое оборудование. Компактные размеры и низкое тепловыделение делают их идеальными для устройств с батарейным питанием, таких как Bluetooth-колонки и мобильные телефоны. В автомобильной электронике класс D стал стандартом де-факто благодаря способности выдавать высокую выходную мощность при ограниченном пространстве и напряжении бортовой сети 12 В.

Почему инженеры выбирают класс D для новых проектов

Эффективность преобразования энергии до 90% и более — главный аргумент в пользу класса D при разработке современных аудиоустройств. Для сравнения: усилители класса A имеют КПД 20–30%, класса AB — 50–60%. Разница в тепловыделении означает, что усилитель класса D мощностью 100 Вт может быть в два-три раза легче и меньше по размеру, чем аналогичный усилитель класса AB. Это упрощает интеграцию в устройства с ограниченным пространством и снижает требования к системе охлаждения, что напрямую влияет на конечную стоимость продукта.

Как работает усилитель класса D: архитектура и ключевые компоненты

Архитектура усилителя класса D состоит из нескольких функциональных блоков, каждый из которых критически влияет на итоговые характеристики звучания. Понимание роли каждого блока необходимо для грамотного проектирования и оптимизации параметров.

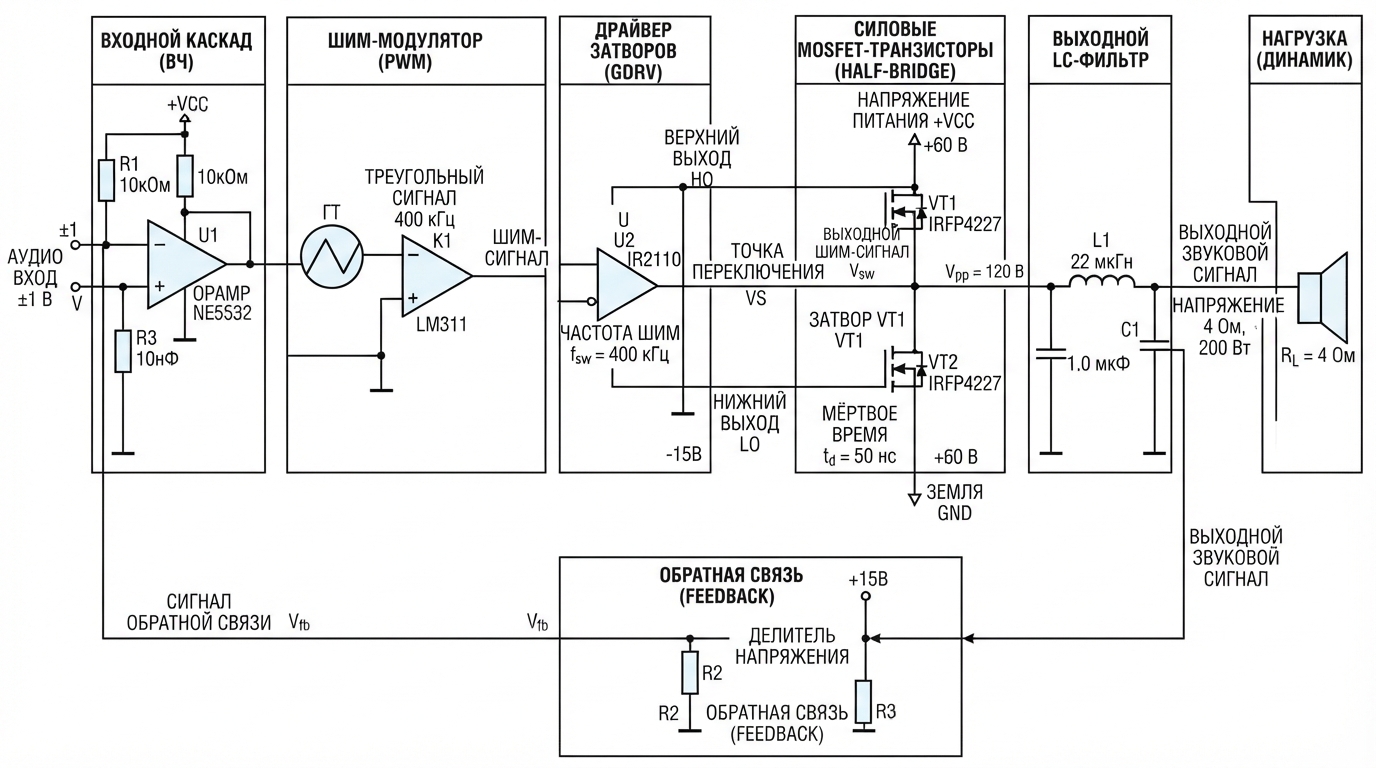

Структурная схема: от входа до нагрузки

Типичный тракт усилителя класса D включает входной каскад с предварительным усилением и фильтрацией, модулятор, преобразующий аналоговый сигнал в ШИМ-последовательность, драйвер затворов, управляющий силовыми MOSFET-транзисторами, и выходной LC-фильтр, восстанавливающий звуковой сигнал. Важным элементом является цепь обратной связи, которая компенсирует нелинейности выходного каскада и источника питания, снижая коэффициент гармонических искажений. В современных схемах всё чаще применяются цифровые модуляторы, которые преобразуют аудиоданные напрямую в формат ШИМ, управляющий силовым ключевым каскадом.

Ключевые компоненты и их роль

Выбор компонентной базы определяет и стоимость, и качество конечного устройства. Основные компоненты включают микросхему усилителя или дискретный силовой каскад, конденсаторы, резисторы и индуктивности. Для маломощных применений до 10 Вт используются интегральные решения типа PAM8901 или PAM8908 с минимальной обвязкой. Среднемощные решения до 100 Вт строятся на базе TPA3116D2, требующей дополнительных LC-фильтров и качественных конденсаторов развязки. Дискретные высокомощные решения свыше 200 Вт используют полевые транзисторы с драйверами затворов и требуют более сложной схемотехники.

Модуляция и управление: PWM, автоколебательные схемы, цифровые модуляторы

Существует несколько подходов к формированию ШИМ-сигнала в усилителях класса D. Классическая схема использует генератор пилообразного напряжения и компаратор, сравнивающий пилообразный сигнал с входным аудиосигналом. Генератор пилообразного напряжения обеспечивает стабильное среднее напряжение 0 В на конденсаторах, что критично для работы усилителя, и создаёт линейный сигнал с минимальными искажениями. Автоколебательные модуляторы генерируют последовательность ШИМ-импульсов за счёт автоколебаний, что позволяет сократить количество компонентов и снизить энергопотребление, а полоса пропускания контура управления в таких схемах обычно выше. Однако некоторые автоколебательные топологии имеют значительное изменение частоты переключения в зависимости от входного или выходного напряжения, что может привести к нежелательным эффектам.

Что входит в услугу разработки усилителя класса D

Студия выполняет полный цикл проектирования — от анализа технического задания до передачи документации для серийного производства. Каждый этап закреплён в договоре с измеримыми результатами и сроками.

Состав работ

• Схемотехническое проектирование: выбор топологии (интегральная, дискретная, гибридная), расчёт выходного каскада, цепей обратной связи, защиты от перегрузки и короткого замыкания.
• Проектирование печатной платы: разработка топологии с учётом требований по электромагнитной совместимости, тепловым режимам, трассировке силовых цепей с медью 70–105 мкм.
• Подбор компонентной базы: выбор микросхем, транзисторов, индуктивностей, конденсаторов с учётом целевой себестоимости и доступности у дистрибьюторов.
• Прототипирование: изготовление опытных образцов, монтаж SMD-компонентов, первичная проверка работоспособности.
• Тестирование и отладка: измерение выходной мощности, коэффициента гармонических искажений, частотного диапазона, проверка стабильности при различных нагрузках и температурах.
• Сертификация: подготовка к испытаниям на соответствие стандартам безопасности и электромагнитной совместимости (EMC), включая CE и FCC.
• Подготовка к производству: разработка технологической документации, тестовых процедур, рекомендаций по закупке компонентов.

Что получает клиент на выходе

Клиент получает полный комплект проектной документации: принципиальные схемы, файлы Gerber для производства печатных плат, перечень компонентов (BOM) с указанием поставщиков, отчёты об испытаниях с измеренными параметрами, а также опытные образцы для проверки в составе конечного устройства. Вся документация передаётся в редактируемых форматах, что позволяет заказчику самостоятельно развивать и модифицировать продукт в дальнейшем.
