ЦАП/АЦП высокого разрешения и аудиоинтерфейсы — это фундамент современного профессионального и студийного звука, где ключевыми параметрами становятся динамический диапазон, низкий уровень шума и высокая детализация. Инженеры, разрабатывающие аудиоустройства, сталкиваются с необходимостью балансировать между точностью преобразования, энергопотреблением и стоимостью решения. Мы проектируем и производим аналого-цифровые и цифро-аналоговые тракты под заказ: от выбора компонентной базы до готового прототипа с тестовыми протоколами. В этом материале разберём архитектуру, схемотехнику, этапы разработки и реальные цифры, которые помогут принять решение о запуске проекта.

Главное

• ЦАП высокого разрешения обеспечивает яркость звука, разделение инструментов и масштабность звучания за счёт корректной фильтрации и тактирования.
• АЦП с разрядностью 24 бита теоретически даёт динамический диапазон около 144 дБ, что критично для студийной записи без артефактов.
• Студия выполняет полный цикл: от схемотехники и трассировки печатной платы до прошивки DSP и сертификационных испытаний.
• Стоимость разработки аудиоинтерфейса зависит от выбранной архитектуры (Delta-Sigma или SAR), количества каналов и требований к джиттеру.
• Типичный проект занимает от 6 до 14 недель, включая прототипирование и тестирование на соответствие AES/EBU и IEC 60958.

Что такое ЦАП/АЦП высокого разрешения?

ЦАП высокого разрешения преобразует цифровой аудиопоток в аналоговый сигнал с минимальными искажениями, обеспечивая эффект присутствия и чёткие границы сцены. АЦП выполняет обратную задачу — оцифровывает аналоговый сигнал с микрофона или линейного входа, сохраняя микродинамику и воздух между инструментами. Оба устройства работают в связке через аудиоинтерфейс, который синхронизирует потоки данных и передаёт их в компьютер или DSP-процессор.

Определение и суть

ЦАП высокого разрешения — это устройство, преобразующее цифровые отсчёты в напряжение или ток с точностью, достаточной для воспроизведения сигнала без слышимых потерь. Для аудиофильского сегмента важен не только номинальный показатель SNR, но и характер искажений: низкий уровень шума и чистая середина воспринимаются как натуральность тембров. АЦП высокого разрешения, в свою очередь, должен захватывать сигнал с минимальной деградацией на этапе квантования, особенно при работе с тихими источниками.

Современные преобразователи делятся на два класса: мультибитные (R-2R, сегментные) и сигма-дельта (Delta-Sigma). Мультибитные ЦАП, такие как PCM56 и PCM58, обеспечивают детализированное, воздушное и естественное звучание, но ограничены по разрядности. Сигма-дельта ЦАП достигают 24 бит и выше за счёт передискретизации и шумоподавления, что делает их стандартом в профессиональном оборудовании. Выбор архитектуры напрямую влияет на динамику, звонкость и обилие воздуха в итоговом тракте.

Зачем это нужно

Аудиоинтерфейс без качественного ЦАП/АЦП не способен передать позиционирование инструментов и глубину сцены, которые ожидают звукорежиссёры и продюсеры. В измерительных системах АЦП высокого разрешения критичен для фиксации слабых сигналов на фоне шумов. В портативных устройствах важна непревередливость к нагрузке и низкое энергопотребление при сохранении разрешения.

Для каких устройств и где применяется

• Студийные аудиоинтерфейсы с USB2, поддерживающие до 16 аудиоканалов одновременно.
• Профессиональные микшерные пульты с MDAC для управления усилением без искажений.
• Измерительные комплексы и прецизионные системы сбора данных на Delta-Sigma АЦП.
• Портативные плееры и мобильные устройства на интегральных ЦАП типа Cirrus Logic CS43130.
• Винтажные CD-проигрыватели и современные Hi-Res плееры с поддержкой PCM до 192 кГц и DSD.

Как работает ЦАП/АЦП высокого разрешения?

Процесс преобразования в АЦП включает три этапа: дискретизацию по времени, квантование по уровню и кодирование. Емкость выборки определяет способность АЦП захватывать мгновенное значение входного сигнала, при этом хранение заряда на внутренних конденсаторах должно быть достаточно стабильным для точного измерения. Время зарядки ёмкости выборки критично влияет на максимальную частоту дискретизации и точность измерения высокочастотных компонентов.

Архитектура и ключевые компоненты

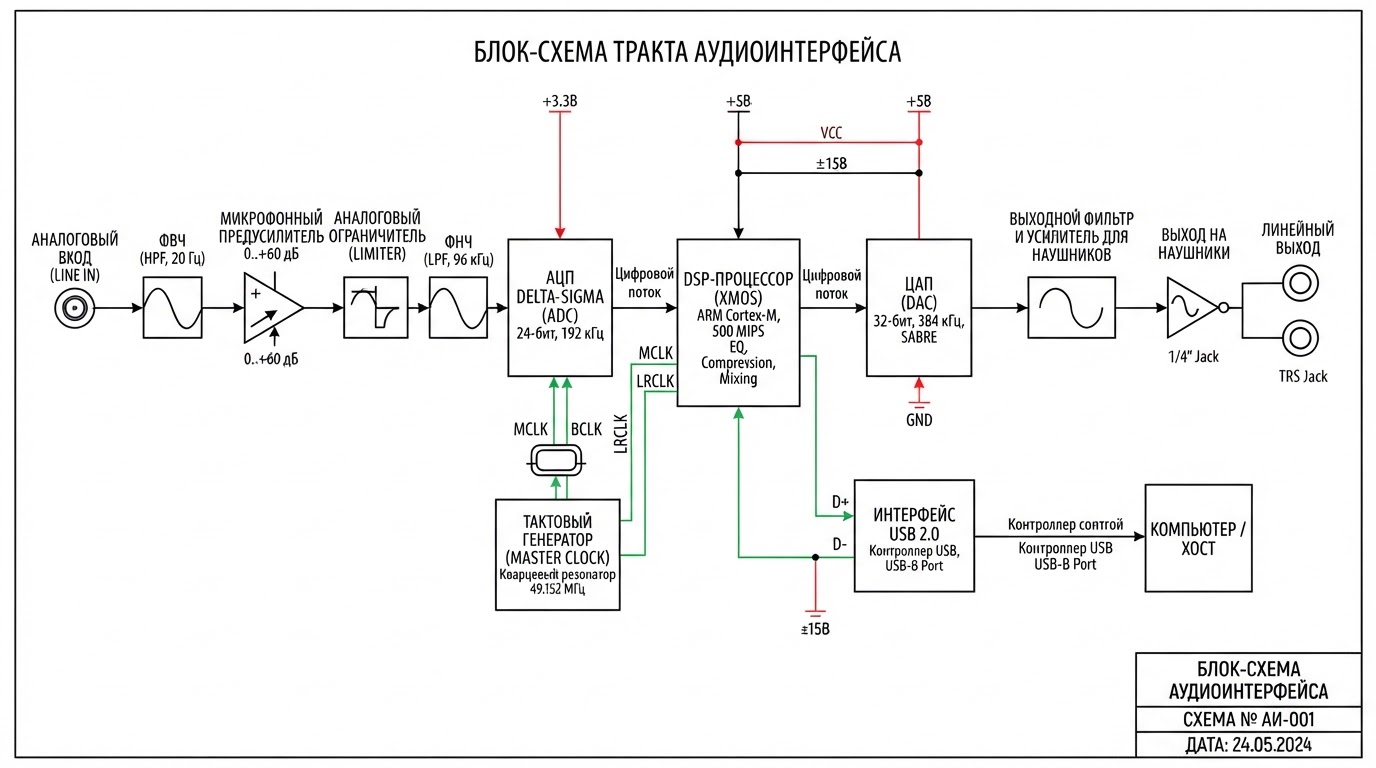

Современный аудиоинтерфейс строится вокруг трёх узлов: аналогового фронтенда, преобразователя и цифрового ядра. Аналоговый фронтенд включает дифференциальные усилители, фильтры защиты от алиасинга и схемы смещения. Преобразователь может быть Delta-Sigma с передискретизацией или SAR с конденсаторной матрицей. Цифровое ядро на DSP или FPGA обрабатывает потоки I2S/TDM и управляет интерфейсами USB, Thunderbolt или PCIe.

Параметры ёмкости и времени взаимосвязаны: недостаточная ёмкость приводит к искажениям быстроменяющихся сигналов, а слишком большая увеличивает время зарядки. Влияние ёмкости проявляется в частотной характеристике преобразователя, особенно на высоких частотах, где входное сопротивление источника сигнала образует RC-фильтр с ёмкостью входа АЦП. Поэтому корректная разводка печатной платы так же важна, как выбор микросхемы.

Синхронизация АЦП и ШИМ

Аппаратный запуск АЦП через TRGO и пакетная передача DMA решают проблему загрузки CPU. Таймер работает как генератор событий (TRGO), запуская АЦП без участия процессора. АЦП сканирует группу каналов последовательно по одному триггеру. DMA настраивается на забор данных только по завершению всего блока, а не каждого сэмпла. Частота прерываний падает с десятков кГц до единиц Гц, CPU спит или выполняет расчёты, шина разгружена.

Алексей Морозов

Embedded-разработчик (микроконтроллеры, прошивки, STM32)

Основная идея тут – это синхронизация взятия выборка АЦП и шим-сигнала. Неважно, используем ли мы один шунт или три шунта, устройство выборки и хранения должно захватить сигнал стокового датчика примерно посередине длительности шим-импульса.

Фильтрация и выходной тракт

Для корректной работы аналоговой части ЦАП требуется низкочастотная фильтрация, чтобы убрать высокочастотные шумы и продукты квантования. Рекомендуется использовать активные фильтры для достижения лучшего качества звука. Схема компенсации выходной ёмкости достигается с помощью конденсатора, подключенного параллельно резистору обратной связи ОУ, что улучшает стабильность схемы. Отрицательная обратная связь увеличивает стабильность усилителя, улучшает полосу пропускания, уменьшает искажения и изменяет входные и выходные импедансы.

Что входит в услугу разработки ЦАП/АЦП и аудиоинтерфейсов?

Студия закрывает полный цикл разработки — от анализа технического задания до передачи документации для серийного производства. Клиент получает не просто схему, а готовый продукт с подтверждёнными характеристиками.

Разработка схемотехники

• Выбор архитектуры преобразователя: Delta-Sigma для прецизионных измерений или SAR для задач с высокими требованиями к скорости.
• Расчёт аналогового фронтенда: дифференциальные входы, защита от перегрузки, фильтры антиалиасинга.
• Проектирование цепей тактирования с джиттером не выше 50 пс для высококачественных аудиосистем.
• Схемотехника источников питания с низким уровнем шума и развязкой аналоговых и цифровых цепей.

Проектирование печатной платы

• Трассировка многослойных плат с разделением земляных полигонов аналоговой и цифровой части.
• Оптимизация размещения компонентов для минимизации паразитных связей и наводок.
• Расчёт импедансов дифференциальных пар и линий передачи.
• Подготовка Gerber-файлов и сборочной документации.

Прошивка и ПО

• Реализация DMA-передачи данных от АЦП в память без участия CPU.
• Настройка аппаратного запуска через TRGO для разгрузки ядра.
• Разработка DSP-алгоритмов: эквализация, компрессия, маршрутизация каналов.
• Прошивка USB-стека с поддержкой многоканального аудио.

Тестирование и подготовка к производству

• Измерение SNR, SINAD, THD, SFDR и ENOB на аттестованном оборудовании.
• Проверка на соответствие AES/EBU и IEC 60958.
• Термопрогон и испытания на виброустойчивость.
• Подготовка отчётов об испытаниях и сертификационной документации.

План работ и этапы

Каждый проект проходит через контрольные точки, где заказчик видит результат и может внести корректировки. Стандартный цикл занимает от 6 до 14 недель в зависимости от сложности.

Сколько это стоит?

Стоимость разработки ЦАП/АЦП высокого разрешения и аудиоинтерфейса складывается из цены компонентов, трудоёмкости проектирования и затрат на сертификацию. Цены на ЦАП варьируются в зависимости от характеристик: мультибитные PCM56 и PCM58 стоят от 10 до 50 долларов за чип, современные Delta-Sigma АЦП — от 5 до 100 долларов. Высококачественные модели могут достигать 300 долларов за микросхему.

Факторы ценообразования

• Разрядность и частота дискретизации: 24 бит / 192 кГц требует более дорогих компонентов, чем 16 бит / 48 кГц.
• Количество каналов: каждый дополнительный канал увеличивает число преобразователей и усложняет трассировку.
• Требования к джиттеру: для систем с джиттером ниже 50 пс нужны прецизионные тактовые генераторы.
• Сертификация: тестирование на соответствие AES/EBU и IEC 60958 может составлять от 5 до 20% от общей стоимости проекта.

Тарифы

Почему выбирают нас?

Студия сочетает инженерную экспертизу в области смешанных аналого-цифровых систем с пониманием аудиофильских требований к звучанию. Мы не просто проектируем схемы — мы обеспечиваем эмоциональное звучание и масштабность звучания, которые сложно измерить, но легко услышать.

Сравнение

Сергей Петров

Ведущий инженер-схемотехник (аналоговая схемотехника, операционные усилители)

Если у вас есть аналитика формулы, и вы знаете передачную функцию, можно взять любой мат-пакет, типа MATLAB, MATCAD и так далее. Если у вас известны только номиналы фильтра, берете любую систему моделирования, будь то QUIX, будь то LTSPICE, и оно построит АЧХ.

Примеры наших работ и кейсы

Кейс 1: Студийный аудиоинтерфейс на 16 каналов

Задача: разработать многоканальный аудиоинтерфейс с USB2 для домашней студии. Решение: применён Delta-Sigma АЦП с разрядностью 24 бит, аппаратный запуск через TRGO и DMA-передача данных. Результат: частота прерываний снижена с десятков кГц до единиц Гц, CPU разгружен, задержка менее 2 мс.

Кейс 2: Портативный плеер с низким энергопотреблением

Задача: создать ЦАП для портативного устройства с низким энергопотреблением и поддержкой Hi-Res. Решение: использован интегральный ЦАП Cirrus Logic CS43130 с динамической регулировкой громкости и подавлением шума. Результат: достигнуто мониторное звучание с чётким басом и детальными высокими частотами при токе потребления ниже 20 мА.

Кейс 3: Измерительный модуль на Delta-Sigma АЦП

Задача: прецизионное измерение слабых сигналов в научной установке. Решение: применён 24-битный Delta-Sigma АЦП с дифференциальными входами и передискретизацией. Результат: динамический диапазон 140 дБ, низкий уровень шума, погрешность нелинейности менее 0,001%.

Типичные ошибки и как их избежать

Игнорирование джиттера тактового генератора

Джиттер в 50 пс может значительно повлиять на качество звука, особенно в высококачественных аудиосистемах. Студия использует прецизионные тактовые генераторы с фазовым шумом ниже -150 дБн/Гц и проверяет целостность сигналов тактирования на этапе трассировки.

Недостаточная фильтрация выходного сигнала

Без корректного НЧ-фильтра на выходе ЦАП высокочастотные шумы и продукты квантования попадают в аналоговый тракт. Мы рассчитываем активные фильтры с учётом импеданса нагрузки и моделируем АЧХ в LTSPICE до изготовления прототипа.

Пренебрежение развязкой аналоговых и цифровых цепей

Смешение земляных полигонов приводит к наводкам и ухудшению SNR. В наших проектах аналоговая и цифровая земля разделяются, а соединение выполняется в одной точке через ферритовые фильтры.

Ошибки в схеме компенсации ОУ

Операционные усилители могут стать нестабильными при использовании ниже критического коэффициента усиления. Студия применяет внешние компенсационные конденсаторы и проверяет устойчивость схемы при всех режимах нагрузки.

Соответствие стандартам и качество

Аудиоинтерфейсы для профессионального использования проходят тестирование на соответствие стандартам AES/EBU и IEC 60958. Это гарантирует качество и надёжность передачи аудиосигнала. Цифровой пиковый измеритель AES/EBU имеет возможность выборки на частотах от 32 кГц до 96 кГц, время атаки составляет один период выборки, а время затухания — 1,5 с для изменения от 0 дБ до -20 дБ.

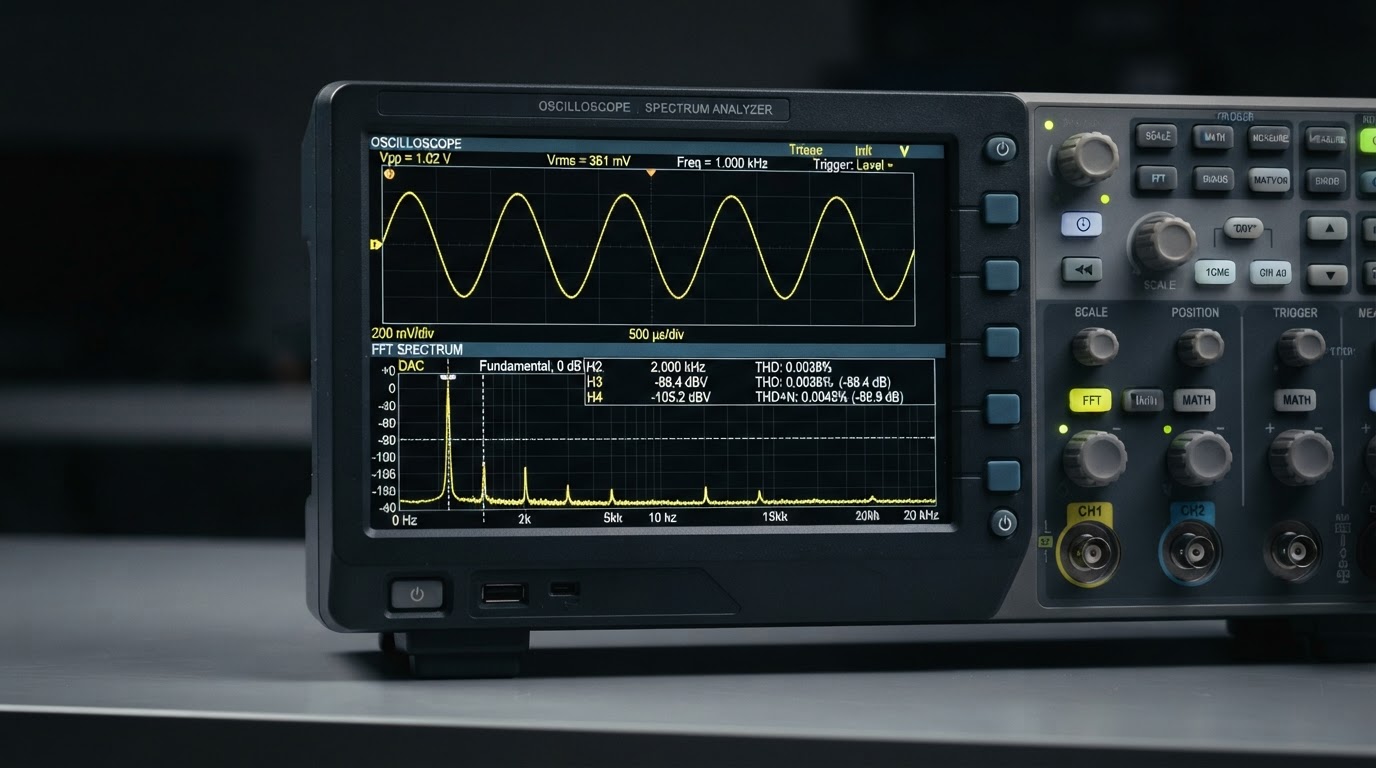

Студия проводит измерение динамических параметров: SNR, SINAD, THD и SFDR. SNR определяется как соотношение сигнал/шум, SINAD учитывает шумы и искажения. ENOB и SFDR характеризуют качество преобразования и динамический диапазон. Эти параметры зависят от частоты выборок и архитектуры преобразователя.

Сергей Петров

Ведущий инженер-схемотехник (аналоговая схемотехника, операционные усилители)

Когда мы достигли значения области единицы, у нас происходит переключение. То есть, когда этот элемент понял, что у него напряжение на входе достигло значения, он переключается в единичное состояние. В обратном порядке, допустим, мы достигли этого значения. И теперь напряжение на входе стало уменьшаться. Но оно не вернется в этот же момент. Оно будет держаться на уровне единицы, пока не достигнет зоны, что соответственно с логическому нулю.

Часто задаваемые вопросы

Как выбрать подходящий АЦП для моего проекта?

Выбор АЦП зависит от требуемой разрядности и скорости выборки. Delta-Sigma АЦП обеспечивают ~24-битную эквивалентную разрядность и подходят для прецизионных измерений, но стоят дороже, чем SAR-АЦП с 12-16 битами. Для аудиоинтерфейсов с частотой 192 кГц предпочтительны Delta-Sigma, для систем управления — SAR.

Какие проблемы могут возникнуть при использовании ЦАП?

Основные проблемы включают джиттер, шумовые характеристики и недостаточную фильтрацию выходного сигнала. Джиттер в 50 пс может значительно повлиять на качество звука, особенно в высококачественных аудиосистемах. Решение — прецизионное тактирование и активные фильтры.

Какова стоимость современных ЦАП?

Цены на ЦАП варьируются в зависимости от характеристик и производителя. AD1865 стоит около 50 долларов, более современные модели — от 100 до 300 долларов. Мультибитные PCM56 и PCM58 можно найти от 10 до 50 долларов за чип.

Какой тип фильтрации необходим для выхода ЦАП?

Для корректной работы аналоговой части ЦАП требуется низкочастотная фильтрация, чтобы убрать высокочастотные шумы и продукты квантования. Рекомендуется использовать активные фильтры для достижения лучшего качества звука.

Как минимизировать влияние шумов в АЦП?

Для минимизации шумов в АЦП рекомендуется использовать экранированные кабели, оптимизировать размещение компонентов на плате и применять фильтры на входе. Также важно учитывать параметры ёмкости и времени зарядки в проектировании схемы.

Итоги

ЦАП/АЦП высокого разрешения и аудиоинтерфейсы — это комплексная инженерная задача, где каждая деталь влияет на конечное звучание.

• Разрядность 24 бита обеспечивает динамический диапазон до 144 дБ, но требует прецизионного тактирования и фильтрации.
• Студия выполняет полный цикл разработки: схемотехника, трассировка, прошивка, тестирование, сертификация.
• Срок выхода прототипа — от 6 до 14 недель, стоимость — от 400 000 рублей.
• Применение DMA и аппаратного запуска через TRGO снижает нагрузку на CPU в десятки раз.
• Соответствие AES/EBU и IEC 60958 гарантирует совместимость с профессиональным оборудованием.
