Смешанные сигналы (Mixed-Signal Design) — это инженерная дисциплина, объединяющая аналоговые и цифровые цепи на одной печатной плате или в одном кристалле для обработки реальных физических величин с последующей цифровой обработкой данных. Студия выполняет полный цикл проектирования таких систем: от схемотехники и моделирования сигналов до разводки печатной платы, прототипирования и подготовки к серийному производству. Инженеры работают с аналоговыми фронт-эндами, АЦП, ЦАП, источниками питания и цифровыми ядрами, обеспечивая сигнальную целостность и электромагнитную совместимость. Заказчик получает готовую конструкцию с документацией, проверенную на испытаниях, и поддержку на этапе внедрения в производство. Такой подход сокращает время выхода продукта на рынок на 20–30% по сравнению с раздельной разработкой аналоговой и цифровой частей.

Главное

• Смешанные сигналы объединяют аналоговые и цифровые цепи на одной плате, что уменьшает габариты устройства и количество межплатных соединений.
• Проектирование смешанных систем требует управления перекрёстными помехами, разделения земляных полигонов и контроля импеданса трасс.
• Студия выполняет полный цикл работ: схемотехника, моделирование, разводка PCB, прототипирование, отладка и подготовка к производству.
• Стоимость разработки схемы смешанного сигнала варьируется от 500 до 5000 долларов в зависимости от сложности, а сертификация добавляет от 2000 до 20 000 долларов.
• Использование смешанных сигналов повышает надёжность устройств на 15–25% за счёт сокращения количества соединений и компонентов.
• Типовые применения — медицинская техника, носимые гаджеты, аудиосистемы, промышленные контроллеры и интерфейсы USB, HDMI, Ethernet.

Что такое смешанные сигналы?

Смешанные сигналы представляют собой класс электронных систем, где аналоговые и цифровые компоненты функционируют на одной подложке или одной печатной плате, взаимодействуя через преобразователи. Аналоговая часть принимает непрерывные физические величины — температуру, давление, звук, свет, — а цифровая обрабатывает полученные данные с высокой точностью и программируемой логикой. Такая архитектура характерна для микроконтроллеров с встроенными АЦП, аудиокодеков, датчиков и систем управления питанием. Проектирование смешанных схем требует одновременного учёта аналоговых требований (низкий шум, стабильность опорного напряжения) и цифровых ограничений (скорость переключения, синхронизация).

Определение и суть

Смешанные сигналы объединяют два принципиально разных мира: непрерывный аналоговый и дискретный цифровой. Аналоговые сигналы принимают любое значение в заданном диапазоне и характеризуются плавными изменениями амплитуды во времени. Цифровые сигналы, напротив, имеют дискретную природу и принимают только определённые уровни напряжения, обычно соответствующие логическим состояниям «0» и «1». В системах TTL логическая единица представлена напряжением около 5 В, логический ноль — около 0 В. Смешанная система содержит оба типа сигналов, а ключевыми компонентами становятся аналого-цифровые преобразователи (АЦП) и цифро-аналоговые преобразователи (ЦАП), которые выполняют мост между доменами.

Зачем нужно проектирование смешанных сигналов

Объединение аналоговой и цифровой частей на одной печатной плате даёт три ключевых преимущества: уменьшение размеров, повышение производительности и снижение затрат. Компактные устройства — смартфоны, носимые гаджеты, медицинские мониторы — требуют минимальных габаритов, и разделение на несколько плат становится неприемлемым. Снижение длины соединений между аналоговыми и цифровыми компонентами уменьшает задержки и искажения сигналов, что напрямую влияет на точность обработки данных. В системах ЦАП использование смешанных сигналов позволяет достичь более высокой точности и меньшего уровня шумов, что критично для аудиоприложений. С точки зрения затрат, смешанные сигналы сокращают время разработки и снижают стоимость производства за счёт упрощения схемотехники и уменьшения количества компонентов.

Для каких устройств применяется

Смешанные сигналы применяются в широком спектре электронных устройств, где требуется взаимодействие с реальным миром:

• Медицинская техника: мониторы пациентов, ЭКГ, пульсоксиметры — аналоговые датчики плюс цифровая обработка сигналов.
• Носимые гаджеты: фитнес-трекеры, умные часы — акселерометры, датчики пульса, беспроводные интерфейсы.
• Аудиосистемы: ЦАП и АЦП высокого разрешения, усилители с цифровым управлением.
• Промышленные контроллеры: датчики температуры, давления, токовые петли 4–20 мА, интерфейсы управления.
• Высокоскоростные интерфейсы: USB, HDMI и Ethernet, где дифференциальная передача сигналов обеспечивает высокую устойчивость к шумам и помехам.

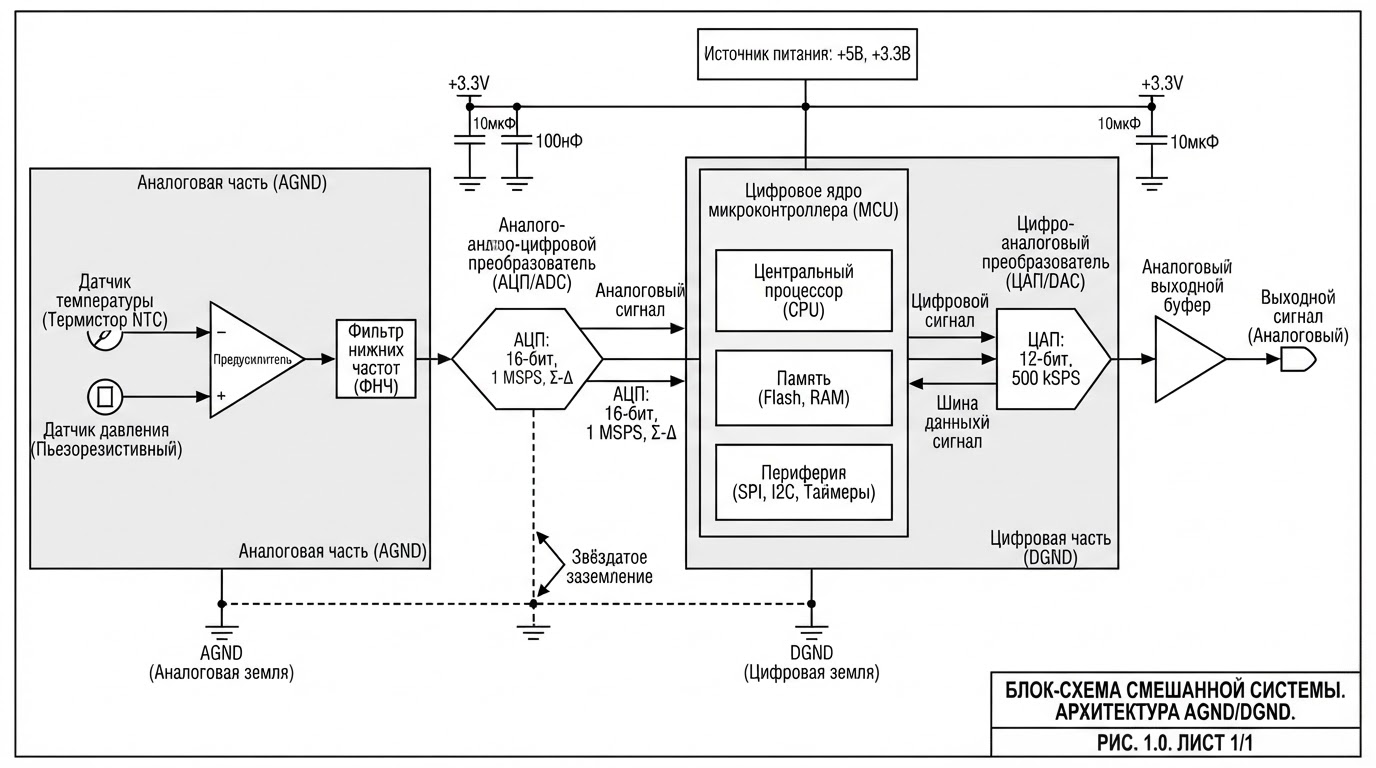

Как работает проектирование смешанных сигналов

Проектирование смешанных сигналов строится на управлении взаимодействием аналоговых и цифровых цепей с учётом электромагнитных эффектов. Ключевая задача — обеспечить сигнальную целостность: минимизировать перекрёстные помехи, контролировать импеданс линий передачи, правильно организовать питание и заземление. Высокочастотные сигналы требуют особого внимания, так как на высоких частотах проявляются паразитные эффекты, связанные с индуктивностью и емкостью проводников. Импульсы в цифровых системах характеризуются передними и задними фронтами, скорость которых критична для производительности, а также для генерации гармоник.

Аналоговые и цифровые сигналы: фундаментальные различия

Аналоговые сигналы представляют собой непрерывные величины, изменяющиеся во времени плавно, без скачков, и могут принимать любые значения в определённом диапазоне. Они используются для передачи информации о физических параметрах: температуре, давлении, звуке. Цифровые сигналы имеют дискретную природу и принимают только определённые уровни напряжения. Важными характеристиками цифровых сигналов являются передние и задние фронты — моменты перехода между логическими уровнями. Крутизна этих фронтов влияет на скорость передачи данных и генерацию гармоник. При проектировании смешанных систем критически важно понимать природу обоих типов сигналов, так как их совместное использование требует специальных мер по предотвращению взаимных помех.

Сигнальная целостность и перекрёстные помехи

Перекрёстные помехи возникают, когда сигнал в одной сигнальной линии индуцирует паразитный сигнал в соседней линии через емкостную или индуктивную связь. Этот эффект особенно выражен для высокочастотных сигналов с быстрыми передними и задними фронтами. Гармоники — частотные компоненты, кратные основной частоте сигнала, — возникают при нелинейных искажениях и могут создавать помехи в других частях системы. При разводке печатной платы необходимо учитывать взаимное расположение сигнальных линий, особенно для сигналов данных и сигналов управления, которые часто работают на высоких частотах. Сигнальные выводы микросхем должны быть расположены так, чтобы минимизировать длину критических трасс и снизить восприимчивость к помехам.

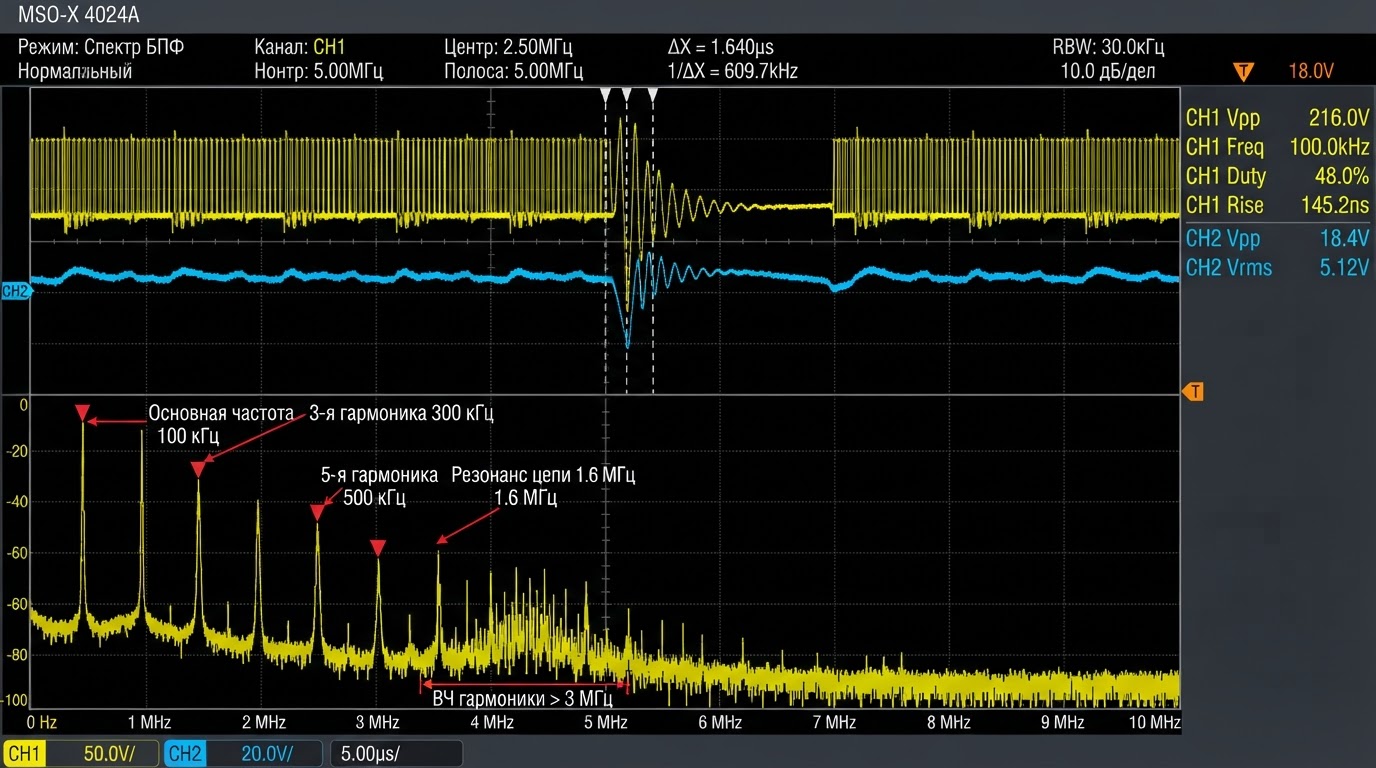

Представление сигналов в частотной области

Сигналы могут быть представлены как комбинация различных частот, где каждый частотный компонент рассматривается как синусоида. Синусоиды важны для линейных инвариантных систем, так как они генерируют выход той же частоты с определённой амплитудой и фазой. Это делает представление сигналов в терминах синусоид полезным для анализа. Дисперсия возникает из-за зависимости фазовой скорости от частоты в дисперсионной среде: различные спектральные компоненты импульса распространяются с разными скоростями, что приводит к задержке, затуханию и уширению импульса. Низкопотерьная линия с ненулевыми R и G всегда обладает дисперсионными свойствами, вызывающими искажение формы сигнала и межсимвольную интерференцию.

Дифференциальная передача сигналов

Дифференциальная передача сигналов используется в высокоскоростных коммуникациях и аудиосистемах для уменьшения помех и улучшения качества передачи. Применение включает интерфейсы USB, HDMI и Ethernet, где критически важно высокое отношение сигнал/шум. В дифференциальном режиме используются два проводника, что позволяет значительно улучшить отношение сигнал/шум. Коэффициент подавления синфазного сигнала (CMRR) играет ключевую роль в обеспечении чистоты сигнала. Дифференциальная передача позволяет значительно уменьшить влияние синфазного шума, что особенно важно в условиях электромагнитных помех.

Виктор Соколов

Специалист по проектированию печатных плат (PCB layout, High-Density Interconnect)

При однополярной передаче у нас есть один провод и один сигнал изменяющийся, который несет в себе закодированную полезную информацию. При дифференциальной передаче у нас два сигнальных провода, по которым идут два инвертированных друг относительно друга сигнала.

Организация питания и земли

Современные микросхемы, особенно в корпусах BGA (Ball Grid Array), имеют сложную распиновку с множеством выводов питания и земли. Плоскость питания представляет собой сплошной медный слой на печатной плате, обеспечивающий низкоимпедансное распределение напряжения. Аналогично, земля обычно реализуется в виде сплошной плоскости для минимизации индуктивности возвратного пути. В смешанных системах часто используются разделённые полигоны для изоляции аналоговых и цифровых цепей. Конденсаторы развязки размещаются максимально близко к выводам питания микросхемы для подавления высокочастотных помех. Емкость конденсаторов выбирается с учётом резонансной частоты: при параллельном соединении нескольких конденсаторов можно обеспечить низкий импеданс на широком диапазоне частот.

Что входит в услугу проектирования смешанных сигналов

Студия выполняет полный цикл проектирования устройств со смешанными сигналами — от анализа технического задания до передачи документации на производство. В объём работ входит разработка электрической схемы, моделирование сигналов, проектирование печатной платы, прототипирование и отладка. Инженеры работают с микросхемами АЦП и ЦАП, операционными усилителями, фильтрами, а также компонентами для обеспечения питания и защиты от помех. На выходе заказчик получает комплект конструкторской документации, готовый к передаче на контрактное производство.

• Анализ технического задания: определение требований к точности, скорости, уровню шумов, потреблению и габаритам.
• Разработка схемы: выбор АЦП, ЦАП, операционных усилителей, фильтров, источников опорного напряжения, цифровых микросхем.
• Моделирование сигналов: анализ сигнальной целостности, переходных процессов, шумовых характеристик, импеданса и резонансных эффектов.

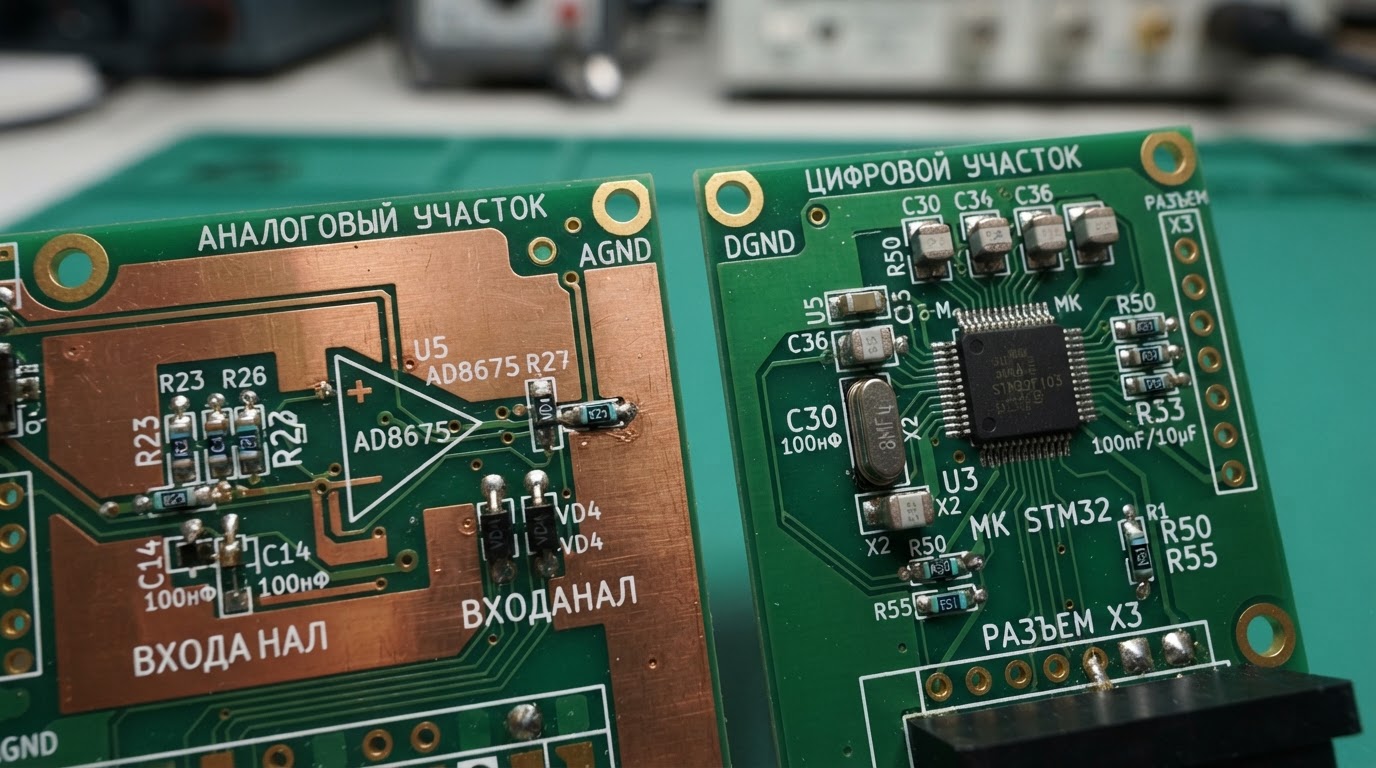

• Проектирование печатной платы: разводка с разделением аналоговых и цифровых земель, контроль импеданса, минимизация перекрёстных помех.
• Прототипирование: изготовление опытных образцов, монтаж компонентов, первичная проверка функционирования.
• Отладка и тестирование: измерение параметров, проверка соответствия требованиям, корректировка схемы и топологии.
• Подготовка к производству: формирование Gerber-файлов, BOM, сборочных чертежей, программ для автоматизированного тестирования.

Заказчик получает электрическую схему в формате САПР, файлы Gerber для производства печатной платы, перечень компонентов (BOM), исходный код прошивки (если требуется), отчёты об испытаниях и прототипы для проверки. Всё это позволяет передать проект на серийное производство без дополнительных доработок.

План работ и этапы

Проектирование смешанных сигналов выполняется поэтапно с чёткими контрольными точками и промежуточными результатами. Каждый этап завершается передачей документации заказчику для согласования, что исключает недопонимание на поздних стадиях. Сроки зависят от сложности схемы, количества слоёв печатной платы и требований к сертификации, но типовая разработка занимает от 6 до 16 недель.

Рик Хартли

Признанный эксперт в области проектирования печатных плат

Если вы сможете обеспечить физическое разделение, независимо от того, в какой степени изолированности вы нуждаетесь, вы сможете ее получить, не беспокоясь о перекрестном влиянии между аналоговой и цифровой секциями.

Детализация этапа моделирования

Моделирование сигналов выполняется на этапе схемотехники с использованием специализированного электромагнитного программного обеспечения. Анализируются сигналы в частотной области, временные задержки, параметры S, передача энергии и потери мощности. Численные методы применяются для решения уравнений Максвелла в сложных структурах печатной платы. Гибридные модели объединяют электромагнитный анализ с моделями активных компонентов, что позволяет предсказать поведение системы до изготовления прототипа. Такой подход снижает количество итераций отладки и ускоряет выход на рынок.

Сколько это стоит

Стоимость разработки схемы смешанного сигнала зависит от сложности проекта, количества слоёв печатной платы, требований к точности и необходимости сертификации. Разработка схемы и печатной платы требует значительных затрат времени и ресурсов: в зависимости от сложности проекта стоимость разработки может составлять от 500 до 5000 долларов. Компоненты — микросхемы ЦАП и АЦП, операционные усилители, фильтры — имеют широкий диапазон цен. Качественные ЦАП могут стоить от 5 до 50 долларов за единицу, в то время как более простые решения доступны за 1–5 долларов. Операционные усилители и фильтры начинаются от 0,5 долларов и доходят до 20 долларов за компонент.

Сертификация продукции, особенно в таких областях, как медицинская техника или автомобильная электроника, добавляет значительные расходы: процесс сертификации может стоить от 2000 до 20 000 долларов и занимать от нескольких недель до нескольких месяцев. Производственные затраты варьируются в зависимости от объёма: при малых объёмах стоимость единицы продукции высока из-за настройки оборудования и низкой экономии на масштабе, но при увеличении объёма производства затраты на единицу значительно снижаются.

Для оптимизации бюджета применяются стратегии: использование стандартных компонентов вместо специализированных, проектирование с учётом возможности массового производства, модульный подход, позволяющий легко заменять компоненты, и использование открытых платформ для разработки, что снижает затраты на лицензии.

Почему выбирают нас

Студия специализируется именно на проектировании смешанных сигналов, а не рассматривает их как побочную задачу. Инженеры имеют практический опыт работы с аналоговыми фронт-эндами, преобразователями и цифровыми системами на одной плате, что позволяет избегать типичных ошибок на ранних стадиях. Применяются современные методы моделирования и проверенные методики разводки с разделением земель и контролем импеданса.

Смешанные сигналы могут значительно снизить общие расходы на проектирование и производство: упрощение схемотехники и уменьшение количества компонентов позволяют сократить время разработки и снизить стоимость производства. По сравнению с традиционными подходами, где аналоговые и цифровые цепи реализуются на отдельных платах, смешанные сигналы могут сократить время выхода на рынок на 20–30%. Устройства, разработанные с использованием смешанных сигналов, демонстрируют на 15–25% более высокую надёжность по сравнению с традиционными решениями.

Примеры наших работ

Медицинский монитор с аналоговым фронт-эндом

Задача: разработать компактный монитор пациента с регистрацией ЭКГ и пульсоксиметрией, где аналоговые датчики и цифровая обработка работают на одной плате. Решение: спроектирована схема с малошумящими операционными усилителями, 24-битным АЦП и микроконтроллером с цифровой фильтрацией. Разводка выполнена с разделением аналоговой и цифровой земли, конденсаторы развязки размещены у каждого вывода питания. Результат: соотношение сигнал/шум улучшено на 6 дБ по сравнению с предыдущей версией, габариты платы сокращены на 30%.

Промышленный контроллер с токовыми петлями

Задача: создать контроллер для сбора данных с датчиков 4–20 мА и управления исполнительными механизмами. Решение: применена архитектура с гальванической развязкой аналоговых входов, встроенными АЦП и цифровым интерфейсом RS-485. Перекрёстные помехи между каналами минимизированы за счёт экранирующих полигонов и правильной трассировки сигнальных линий. Результат: точность измерения составила 0,1% от полной шкалы, устройство прошло испытания на электромагнитную совместимость без доработок.

Аудиосистема с высококачественным ЦАП

Задача: разработать аудиоплату с ЦАП высокого разрешения для портативного устройства. Решение: выбран ЦАП с дифференциальным выходом, спроектирован фильтр нижних частот на операционных усилителях, питание разделено на аналоговое и цифровое с отдельными стабилизаторами. Результат: уровень шумов снижен до −105 дБ, что соответствует требованиям Hi-Fi аудио.

Типичные ошибки и как их избежать

Проектирование смешанных сигналов сопряжено с рядом типичных ошибок, которые приводят к увеличению сроков и стоимости разработки. Большинство проблем связано с недостаточным вниманием к разделению аналоговых и цифровых цепей, неправильной организацией питания и игнорированием эффектов высокочастотных сигналов.

Объединение аналоговой и цифровой земли без анализа

Самая частая ошибка — соединение аналоговой и цифровой земли в произвольной точке или, наоборот, полное разделение без единой опорной точки. Это приводит к появлению контуров заземления и проникновению цифровых помех в аналоговую часть. Правильный подход — физическое разделение полигонов с соединением в одной точке у источника питания или АЦП.

Недостаточная развязка по питанию

Конденсаторы развязки, размещённые далеко от выводов питания микросхемы, не подавляют высокочастотные помехи из-за индуктивности трасс. Высокие частоты требуют керамических конденсаторов малой ёмкости, низкие частоты — электролитических большой ёмкости. Сопротивление цепей питания должно быть минимальным для предотвращения падения напряжения под нагрузкой.

Игнорирование перекрёстных помех между трассами

Параллельная трассировка высокоскоростных цифровых линий рядом с аналоговыми трассами гарантированно создаёт перекрёстные помехи. Гармоники от быстрых фронтов цифровых сигналов индуцируют паразитные сигналы в соседних линиях. Студия применяет методики разнесения трасс, экранирующие полигоны и контроль импеданса для минимизации этого эффекта.

Недостаточное моделирование перед прототипированием

Пропуск этапа моделирования сигналов экономит время на старте, но приводит к многократным итерациям отладки. Моделирование позволяет предсказать поведение системы, выявить резонансы и проблемы с импедансом до изготовления платы. Студия использует электромагнитное программное обеспечение и численные методы для анализа сигналов в частотной области, что снижает количество ошибок на этапе прототипа.

Максим Набиуллин

Инженер-разработчик, руководитель компании

Задача обеспечения противофазности на всей протяжённости линий осложняется тем, что выравнивание прекрасно работает только для полосковой линии, распространения синфазного и дифференциального сигналов равны.

Соответствие стандартам и качество

Проектирование смешанных сигналов для коммерческих продуктов требует соблюдения стандартов электромагнитной совместимости (EMC) и безопасности. Студия учитывает требования на этапе схемотехники и топологии, что позволяет избежать дорогостоящих доработок после испытаний. Особое внимание уделяется целостности сигнала, управлению импедансом и подавлению электромагнитных помех.

Электромагнитная совместимость

Электромагнитная совместимость достигается комплексом мер: правильная организация земляных полигонов, минимизация петель тока, экранирование чувствительных аналоговых цепей, фильтрация питания. Студия выполняет предварительную оценку EMC на этапе проектирования с использованием моделирования и накопленного опыта. Это снижает риск провала сертификационных испытаний и сокращает время вывода продукта на рынок.

Тестирование и контроль качества

Каждый проект проходит многоступенчатое тестирование: проверка функционирования на прототипе, измерение электрических параметров, испытания на устойчивость к помехам и температурные воздействия. Результаты фиксируются в отчётах об испытаниях, которые передаются заказчику вместе с конструкторской документацией. Такой подход обеспечивает предсказуемое качество и повторяемость характеристик в серийном производстве.

Часто задаваемые вопросы

Какие преобразования сигналов имеют место в системе цифровой обработки аналоговых сигналов?

В системе цифровой обработки аналоговых сигналов выполняются три ключевых преобразования: дискретизация по времени (переход от непрерывного сигнала к дискретным отсчётам), квантование по уровню (замена точных значений на ближайшие из конечного набора) и кодирование (представление квантованных значений двоичным кодом). Эти операции выполняет АЦП, а обратные — ЦАП на выходе системы.

Что такое дискретный сигнал и дискретная последовательность?

Дискретный сигнал — это сигнал, определённый только в дискретные моменты времени, полученный из аналогового путём выборки с заданным интервалом. Дискретная последовательность — это упорядоченный набор числовых значений отсчётов, который может обрабатываться цифровым процессором. Спектр дискретного сигнала периодичен по частоте с периодом, равным частоте дискретизации.

Как проявляется наложение спектров при дискретизации сигналов?

Наложение спектров возникает, когда частота дискретизации ниже удвоенной максимальной частоты сигнала (частота Найквиста). В этом случае высокочастотные компоненты «заворачиваются» в низкочастотную область, искажая полезный сигнал. Для предотвращения наложения применяют аналоговый фильтр нижних частот перед АЦП.

Из каких условий выбирается частота дискретизации аналоговых сигналов?

Частота дискретизации выбирается из условия теоремы Котельникова: она должна быть не менее удвоенной максимальной частоты в спектре аналогового сигнала. На практике добавляют запас 10–20% для компенсации неидеальности фильтров и упрощения их реализации. При соблюдении условия возможно точное восстановление аналогового сигнала из дискретного.

Можно ли по известному спектру дискретного сигнала найти спектр аналогового сигнала?

Да, можно, если при дискретизации не произошло наложения спектров, то есть соблюдено условие Найквиста. В этом случае спектр аналогового сигнала выделяется из периодического спектра дискретного сигнала с помощью идеального фильтра нижних частот. При нарушении условия восстановление становится неоднозначным.

Какие преимущества даёт использование смешанных сигналов по сравнению с раздельными платами?

Смешанные сигналы уменьшают габариты устройства за счёт объединения аналоговых и цифровых цепей на одной плате, снижают задержки и искажения благодаря коротким соединениям, сокращают количество компонентов и разъёмов. Это приводит к снижению стоимости производства и повышению надёжности на 15–25% по сравнению с решениями на отдельных платах.

Итоги

Смешанные сигналы (Mixed-Signal Design) — ключевая компетенция для создания современных электронных устройств, где аналоговый мир встречается с цифровой обработкой.

• Смешанные сигналы объединяют аналоговые и цифровые цепи на одной печатной плате, сокращая габариты и количество компонентов.
• Ключевые вызовы — перекрёстные помехи, сигнальная целостность, разделение земель и организация питания.
• Дифференциальная передача сигналов в интерфейсах USB, HDMI, Ethernet обеспечивает высокую помехоустойчивость.
• Стоимость разработки схемы смешанного сигнала составляет от 500 до 5000 долларов, сертификация — от 2000 до 20 000 долларов.
• Смешанные сигналы сокращают время выхода на рынок на 20–30% и повышают надёжность на 15–25%.
• Студия выполняет полный цикл: анализ ТЗ, схемотехника, моделирование, топология PCB, прототипирование, отладка, подготовка к производству.
