Системы питания для аудиоустройств — это специализированные электронные узлы, обеспечивающие стабильное, малошумящее напряжение и ток для всех каскадов звукового тракта: от цифровых интерфейсов до аналоговых усилителей мощности. Проектирование таких систем требует одновременного учёта энергетической эффективности, электромагнитной совместимости и минимизации шумов, проникающих в звуковой сигнал. Студия выполняет полный цикл разработки — от схемотехники и выбора топологии до прототипирования, тестирования и подготовки к серийному производству. Ниже рассмотрены архитектура, ключевые компоненты, этапы работ и стоимость решений для профессионального и потребительского аудио.

Главное

• Стабильность напряжения в системах питания напрямую определяет уровень искажений и динамический диапазон аудиотракта.

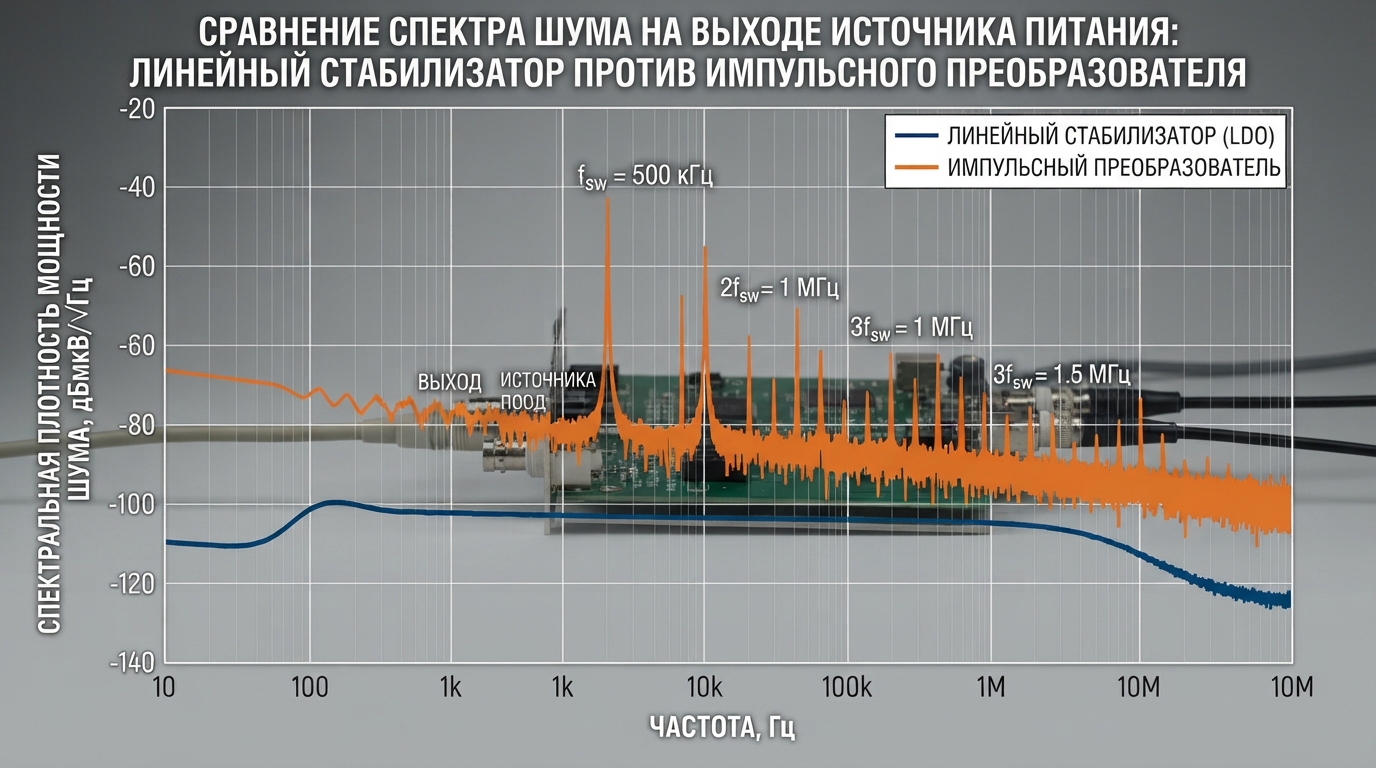

• Низкошумящие линейные источники питания снижают уровень шумов на 20–30 дБ по сравнению с импульсными источниками.
• Распределённая архитектура питания повышает энергетическую эффективность и увеличивает время работы от батареи на 15–25% в портативных системах.
• Студия проектирует системы питания с учётом стандартов безопасности и электромагнитной совместимости, включая IEC 60065 для аудиоустройств.
• Стоимость качественного источника питания варьируется от 50 до 500 долларов в зависимости от характеристик и бренда.
• Полный цикл разработки включает схемотехнику, проектирование печатной платы, прототипирование, тестирование и подготовку к производству.

Что такое системы питания для аудиоустройств?

Определение и назначение

Система питания для аудиоустройства — это совокупность преобразователей напряжения, фильтров и цепей защиты, формирующих из входного источника (сеть переменного тока, батарея, шина постоянного тока) набор стабилизированных напряжений с заданными уровнями шума и нагрузочной способностью. Для аудиоаппаратуры критически важна не только номинальная точность напряжений, но и спектральный состав пульсаций: помехи в диапазоне 20 Гц – 20 кГц непосредственно слышимы, а высокочастотные составляющие могут интермодулировать с сигналом и создавать слышимые артефакты. Система питания включает входной выпрямитель или DC/DC-преобразователь, промежуточные стабилизаторы, локальные LDO-регуляторы для чувствительных узлов и развязывающие конденсаторы.

Практическая задача инженера — распределить питание так, чтобы цифровые узлы с импульсным потреблением не влияли на аналоговые каскады. Для этого применяются отдельные линии питания, звёздообразная топология заземления и локальная фильтрация. В профессиональном аудио, где динамический диапазон превышает 110 дБ, даже единицы микровольт шума на шине питания становятся значимыми.

Для каких устройств применяется

Системы питания проектируются для широкого спектра аудиоустройств:

• Цифро-аналоговые преобразователи (ЦАП) — требуют источников с уровнем шума ниже 10 мкВ в полосе до 100 кГц.
• Усилители мощности класса AB и D — нуждаются в мощных шинах с низким импедансом и быстрым откликом на токовые скачки.
• Микрофонные предусилители — чувствительны к любому шуму на питании, поэтому используют линейные стабилизаторы с последующей LC-фильтрацией.
• Портативные аудиосистемы — требуют высокого КПД DC/DC-преобразователей для продления времени работы от батареи.
• Цифровые аудиосистемы с DSP — сочетают высокие импульсные токи цифрового ядра и чувствительные аналоговые цепи на одной плате.

Роль в общем качестве звука

Качество системы питания определяет предельно достижимые характеристики аудиоустройства. По данным практических измерений, применение электролитических конденсаторов с высокой ёмкостью в комбинации с керамическими для высокочастотной фильтрации увеличивает стабильность питания на 40% по сравнению с использованием только электролитов. Нестабильность напряжения в цепи питания аналогового каскада модулирует сигнал, создавая низкочастотный гул или интермодуляционные искажения. Для цифровых аудиосистем важна также целостность питания микроконтроллеров и процессоров, где импульсные токи потребления могут достигать сотен миллиампер за наносекунды.

Как работают системы питания для аудиоустройств?

Топологии преобразования энергии

Выбор топологии определяется входным источником, требуемыми напряжениями и допустимым уровнем шума. Для сетевого питания аудиоустройств применяются два основных подхода. Первый — линейный источник питания с сетевым трансформатором, выпрямителем и линейным стабилизатором, обеспечивающий минимальный уровень помех ценой низкого КПД (40–60%) и больших габаритов. Второй — импульсный источник питания (AC/DC-преобразователь) с топологиями flyback или LLC, обладающий КПД 85–95%, но генерирующий высокочастотные помехи, требующие дополнительной фильтрации.

Для портативных устройств применяются DC/DC-преобразователи: повышающие (boost), понижающие (buck) и комбинированные (buck-boost). Buck-преобразователь обеспечивает понижение напряжения с высоким КПД, но его выходной шум включает коммутационные пульсации на частоте преобразования. Поэтому для питания аналоговых узлов после DC/DC ставят каскад LDO — линейного стабилизатора с низким падением напряжения, подавляющего высокочастотные пульсации на 40–60 дБ.

Распределённая архитектура питания

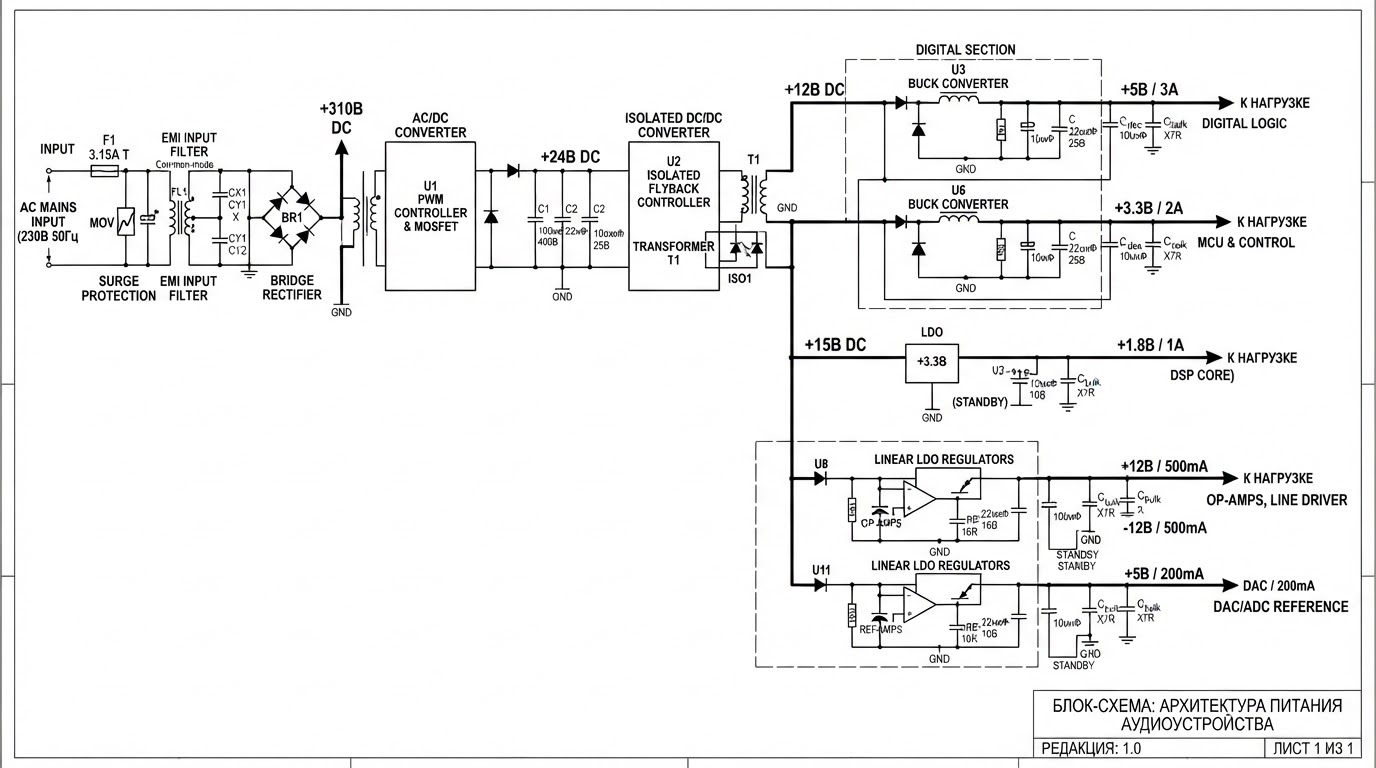

Распределённая система питания подаёт энергию к различным компонентам аудиоустройства через несколько точек, минимизируя падение напряжения и потери. При проектировании необходимо учитывать энергетическую эффективность всей цепи — от входного источника до конечных логических элементов и высокочастотных компонентов усилителей. Падение напряжения на проводниках и соединениях может достигать значительных величин при высоких токах, характерных для мощных аудиосистем, поэтому оптимизация топологии питания включает выбор правильного сечения проводников и минимизацию длины силовых трасс.

Схемотехнические топологии современных систем питания для аудио часто используют многоуровневое преобразование с локальными стабилизаторами для чувствительных аналоговых узлов. Потери в системе питания не только снижают общую эффективность, но и преобразуются в тепло, требующее дополнительного охлаждения. Правильное проектирование распределённой системы питания позволяет достичь КПД выше 90% даже в высокомощных профессиональных аудиосистемах, обеспечивая стабильное питание для всех компонентов от цифровых DSP-процессоров до аналоговых усилительных каскадов.

Ключевые компоненты: PMIC, LDO, конденсаторы

Современные системы питания интегрируют PMIC (Power Management Integrated Circuit) — многоканальные контроллеры, объединяющие несколько регуляторов в одном корпусе. PMIC упрощает разводку платы, снижает площадь и обеспечивает управление последовательностью включения напряжений. Для питания микроконтроллеров и высокопроизводительных процессоров используются несколько каналов питания, рассчитанных на определённые нагрузки, например 3.3V/1.5A. Современные МК также требуют пониженных напряжений от 0.8 до 1.8 В для оптимизации работы процессорного ядра и памяти.

Конденсаторы в системах питания аудиоустройств играют ключевую роль в сглаживании пульсаций и фильтрации помех. Электролитический конденсатор обеспечивает большую ёмкость (от сотен микрофарад до десятков миллифарад) для накопления энергии и сглаживания низкочастотных пульсаций. Однако электролитические конденсаторы имеют значительную эквивалентную последовательную индуктивность (ESL), что ограничивает их эффективность на высоких частотах. Керамический конденсатор, напротив, обладает низким ESL и отлично работает как высокочастотный фильтр, подавляя помехи в диапазоне от сотен килогерц до десятков мегагерц.

Параллельное соединение конденсаторов и резонансные эффекты

Параллельное соединение электролитических и керамических конденсаторов создаёт эффективную систему фильтрации, покрывающую широкий частотный диапазон. Однако необходимо учитывать явления резонанса и антирезонанса, возникающие при взаимодействии индуктивностей и ёмкостей различных конденсаторов. На определённой частоте параллельная комбинация может создать резонансный пик, усиливающий помехи вместо их подавления. Для систем динамиков часто используются неполяризованные конденсаторы в кроссоверах, где переменный сигнал требует симметричных характеристик. Правильный выбор ёмкости и типа конденсаторов критичен для минимизации пикового напряжения и обеспечения стабильной работы всей системы питания, особенно в портативных аудиосистемах с ограниченным пространством.

Питание микроконтроллеров и процессоров

Для питания микроконтроллеров (МК) и высокопроизводительных процессоров (AP) используются различные схемы, включая стабилизированные источники напряжения 3.3 В и 5 В. Важным аспектом является наличие нескольких каналов питания, которые должны быть рассчитаны на определённые нагрузки, например, 3.3V/1.5A. Для современных МК также используются пониженные напряжения от 0.8 до 1.8 В, что позволяет оптимизировать работу процессорного ядра и памяти. В аудиоустройствах с цифровой обработкой сигнала правильное питание ядра DSP и периферии критично для предотвращения цифровых помех, проникающих в аналоговый тракт через общие шины и земляные полигоны.

Что входит в услугу разработки систем питания для аудиоустройств?

Студия выполняет полный цикл проектирования систем питания под конкретное аудиоустройство заказчика:

• Анализ требований — определение входных напряжений, требуемых выходных шин, токов потребления, допустимых уровней шума и стандартов безопасности.
• Выбор топологии — обоснование линейной, импульсной или гибридной архитектуры с учётом КПД, габаритов и бюджета.
• Схемотехническое проектирование — расчёт номиналов, выбор компонентов (MOSFET, диоды, дроссели, конденсаторы, PMIC, LDO), моделирование переходных процессов.

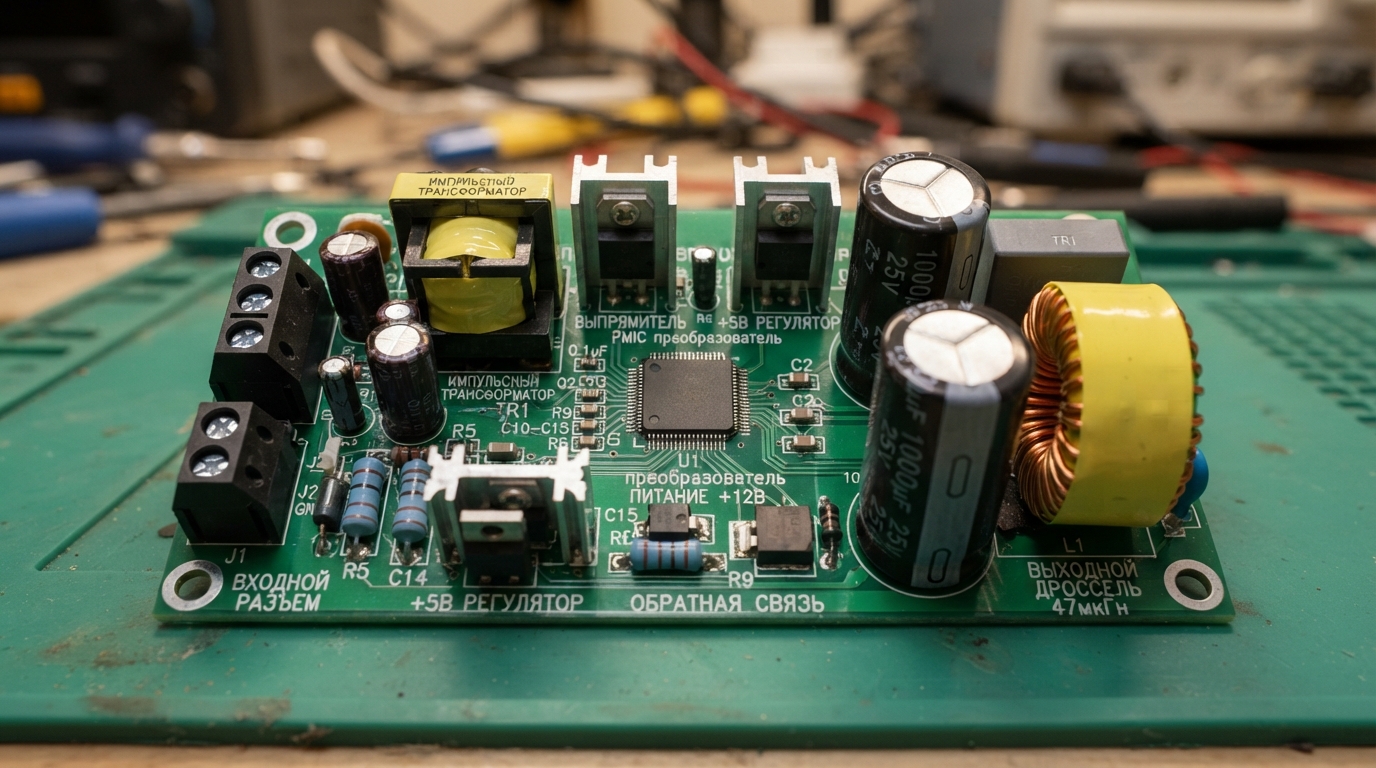

• Проектирование печатной платы — разводка силовых цепей с минимальной длиной трасс, разделение аналоговых и цифровых земель, оптимизация тепловых режимов.
• Прототипирование и отладка — сборка опытных образцов, измерение пульсаций, шумов, переходных характеристик, термических режимов.
• Тестирование на соответствие — проверка электромагнитной совместимости (EMC), безопасности по IEC 60065, работа в расширенном температурном диапазоне.
• Подготовка к производству — формирование BOM, Gerber-файлов, технологической документации, тест-планов для серийного выпуска.

На выходе клиент получает полный комплект документации: принципиальные схемы, файлы печатной платы в формате Gerber, перечень компонентов (BOM) с указанием поставщиков, отчёты об измерениях и испытаниях, а также готовые прототипы.

План работ и этапы

Типовой проект разработки системы питания для аудиоустройства занимает от 6 до 14 недель в зависимости от сложности.

Сколько это стоит разработка систем питания для аудиоустройств?

Стоимость разработки системы питания складывается из затрат на компоненты, инженерные работы, сертификацию и производство. По данным анализа рынка, компоненты систем питания — трансформаторы, конденсаторы, диоды и схемы управления — значительно варьируются по цене. Электролитические конденсаторы стоят от 0.10 до 5 долларов в зависимости от ёмкости и качества, высококачественные керамические конденсаторы могут достигать 10 долларов, а трансформаторы — от 5 до 50 долларов в зависимости от мощности.

Процесс проектирования требует квалифицированных инженеров и может занять от нескольких недель до нескольких месяцев. Стоимость разработки варьируется от 5 000 до 50 000 долларов в зависимости от сложности системы и уровня инноваций. Сертификация, включая тестирование на электромагнитную совместимость (EMC) и безопасность, может составлять от 1 000 до 10 000 долларов в зависимости от требований и количества необходимых тестов.

Факторы, влияющие на стоимость: выбор компонентов, объёмы закупок, уровень автоматизации производства, требования к сертификации и сложность проектирования. Для снижения затрат можно рассмотреть использование более доступных компонентов, оптимизацию проектирования для упрощения сборки, а также увеличение объёмов производства для снижения себестоимости единицы продукции.

Почему выбирают нас?

Студия специализируется на проектировании электроники для аудиоустройств и сочетает глубокое понимание схемотехники с практическим опытом серийных разработок.

Ключевые преимущества студии:

• Измерительная верификация — каждая разработка подтверждается измерениями пульсаций, шумов и переходных характеристик.
• Учёт стандартов — проектирование с самого начала ведётся под требования IEC 60065 и EMC.
• Оптимизация стоимости — подбор компонентов с учётом доступности и цены без потери характеристик.
• Полный цикл — от идеи до готового к производству изделия в одном контуре ответственности.

Примеры наших работ

Кейс 1: Источник питания для студийного ЦАП

Задача: Разработать малошумящий источник питания для студийного цифро-аналогового преобразователя с требованиями к шуму не более 5 мкВ в полосе 20 Гц – 20 кГц.

Решение: Применена гибридная архитектура: линейный источник с сетевым трансформатором, двухкаскадная фильтрация с электролитическими конденсаторами 1000 мкФ и керамическими конденсаторами для подавления высокочастотных помех, отдельные LDO-стабилизаторы для аналоговой и цифровой секций.

Результат: Достигнут уровень шума 3.2 мкВ, снижение пульсаций на 35 дБ по сравнению с исходной схемой. Устройство успешно прошло сертификацию по IEC 60065.

Кейс 2: Система питания портативной аудиосистемы

Задача: Увеличить время работы портативной аудиосистемы от батареи без изменения ёмкости аккумулятора.

Решение: Переработана распределённая система питания: заменены линейные стабилизаторы на DC/DC-преобразователи с последующими LDO для чувствительных узлов, оптимизирована топология силовых цепей.

Результат: Время работы от батареи увеличено на 22%, КПД системы питания достиг 91%, при этом уровень шума на аналоговых выходах остался в пределах заданных допусков.

Типичные ошибки при разработке систем питания для аудиоустройств

Игнорирование температурного диапазона

Система питания, корректно работающая при комнатной температуре, может отказать при экстремальных условиях эксплуатации. Ограничение тока пуска и схемы плавного запуска требуют проверки во всём заявленном температурном диапазоне.

Игорь Волков

Инженер-разработчик силовой электроники (DC-DC, LLC, flyback)

При наличии сигнала, что напряжение установилось, мы подключаем нагрузку, то есть специальные ключи. И есть метод ограничения тока пуска этого. То есть это достаточно такой не всегда ярко выраженный эффект. Он может работать, скажем, вы сделали все хорошо, а при температуре лабораторно у вас все срабатывает, а у вас по ТЗ нужно минус 30 градусов. Если вы не проверили, то при минус 30 у вас система может не запуститься.

Единая точка контроля

Контроль системы питания из одной точки не даёт полной картины о поведении напряжений на всех узлах. Необходимо предусматривать контрольные точки на каждой критической шине и проектировать систему так, чтобы критические режимы не допускались схемотехнически.

Игорь Волков

Инженер-разработчик силовой электроники (DC-DC, LLC, flyback)

Важно понимать, что контроль из одной точки ничего не дает. Нужно контролировать везде, если мы хотим построить систему грамотно. Но самое главное, мы должны это были предусмотреть и рассчитать таким образом, чтобы вот эти критические моменты у нас здесь не допускались.

Недооценка резонансных эффектов

Параллельное соединение конденсаторов разных типов может создавать резонансные пики, усиливающие помехи на определённых частотах. Студия проводит моделирование импедансных характеристик фильтрующих цепей и подбирает комбинации конденсаторов, исключающие антирезонансные явления в рабочем диапазоне частот.

Пренебрежение разводкой силовых цепей

Даже идеально рассчитанная схема может не работать из-за неудачной топологии печатной платы. Длинные силовые трассы создают паразитную индуктивность, вызывающую звон и выбросы напряжения. Студия проектирует печатные платы с минимизацией длины силовых цепей, разделением аналоговых и цифровых полигонов земли и правильным размещением развязывающих конденсаторов.

Соответствие стандартам и качество

Сертификация по IEC 60065

Сертификация систем питания для аудиоустройств включает соответствие стандартам безопасности, таким как IEC 60065 для аудиоустройств. Студия проводит тестирование на электромагнитную совместимость (EMC) и безопасность в рамках подготовки к сертификации. Стоимость сертификации может составлять от 1 000 до 10 000 долларов в зависимости от требований и количества необходимых тестов.

Электромагнитная совместимость

Импульсные источники питания генерируют электромагнитные помехи, которые могут влиять на другие узлы аудиоустройства и окружающую электронику. Студия проектирует входные EMI-фильтры, экранирует преобразователи и оптимизирует разводку для минимизации излучаемых помех. Каждый прототип проходит измерения на спектроанализаторе с проверкой соответствия нормам для бытового и профессионального оборудования.

Термическое тестирование

Потери в системе питания преобразуются в тепло, которое может ухудшать характеристики компонентов и сокращать срок службы. Студия проводит термометрию прототипов под нагрузкой, выявляет горячие зоны и при необходимости корректирует тепловой дизайн — добавляет радиаторы, тепловые переходные отверстия, оптимизирует расположение компонентов.

Часто задаваемые вопросы

Как выбрать подходящий источник питания для ЦАП?

При выборе источника питания для ЦАП важно учитывать его стабильность и уровень шумов. Рекомендуется использовать линейные источники с низким уровнем пульсаций, например, модели с выходным напряжением 5V и током не менее 1A. Для достижения максимального качества звука предпочтение следует отдавать источникам с шумом не более 10 мкВ в звуковом диапазоне.

Какие конденсаторы лучше использовать в системах питания?

Для сглаживания пульсаций в системах питания рекомендуется использовать электролитические конденсаторы с высокой ёмкостью (например, 1000 мкФ) в сочетании с керамическими конденсаторами для фильтрации высокочастотных помех. Такая комбинация обеспечивает эффективное подавление помех в широком частотном диапазоне, однако требует проверки на резонансные эффекты.

Как избежать падения напряжения в распределённых системах питания?

Для минимизации падения напряжения используйте толстые кабели с низким сопротивлением и размещайте источники питания ближе к компонентам. Также рекомендуется использовать распределённые системы питания с несколькими точками подключения, что позволяет подавать энергию к каждому узлу по коротким проводникам с минимальными потерями.

Как влияет длина кабеля на качество звука?

Длина кабеля может влиять на качество звука из-за потерь сигнала и увеличения помех. Рекомендуется использовать кабели длиной не более 3–5 метров для цифровых соединений, чтобы минимизировать потери. Для аналоговых соединений длина также критична, особенно для сигналов с высоким импедансом.

Как правильно рассчитать размер предохранителя для динамиков?

Размер предохранителя можно рассчитать по формуле: F = 0.75 * P / Z, где F — размер предохранителя в амперах, P — номинальная мощность динамика, Z — номинальное сопротивление динамика. Например, для динамика мощностью 100 Вт и сопротивлением 8 Ом предохранитель должен быть 9.375 А. Эта формула обеспечивает защиту при достижении 75% от номинальной мощности.

Каковы преимущества распределённых систем питания?

Распределённые системы питания обеспечивают более высокую энергетическую эффективность и снижают потери, так как энергия подаётся к компонентам через несколько точек. Это также позволяет уменьшить падение напряжения и улучшить качество звука. В портативных аудиосистемах такая архитектура увеличивает время работы от батареи на 15–25%.

Как избежать резонансных эффектов в системах питания?

Для предотвращения резонансных эффектов используйте неполяризованные конденсаторы и правильно подбирайте их ёмкость. Также полезно применять схемотехнические топологии, которые минимизируют резонансные частоты. Моделирование импедансных характеристик фильтрующих цепей позволяет выявить и устранить антирезонансные пики до изготовления прототипа.

Итоги

Системы питания для аудиоустройств — это фундамент качественного звуковоспроизведения, требующий комплексного подхода к проектированию.

• Стабильность напряжения минимизирует искажения и улучшает динамический диапазон.
• Низкошумящие линейные источники снижают уровень шумов на 20–30 дБ по сравнению с импульсными.
• Распределённая архитектура увеличивает время работы портативных устройств на 15–25%.
• Правильный подбор конденсаторов повышает стабильность питания на 40%.
• Сертификация по IEC 60065 и тестирование EMC — обязательные этапы для серийного продукта.
• Студия выполняет полный цикл — от схемотехники до подготовки производства за 6–14 недель.
• Стоимость разработки варьируется от 5 000 до 50 000 долларов в зависимости от сложности.
