Разработка зарядных устройств — это комплексный инженерный процесс создания электронных систем, обеспечивающих контролируемое восстановление заряда аккумуляторных батарей с требуемыми параметрами тока, напряжения и защиты. Зарядное устройство преобразует входное напряжение сети или источника постоянного тока в стабилизированный выходной сигнал, управляемый алгоритмом зарядки конкретного типа аккумулятора. Технические специалисты обращаются к этой задаче при создании потребительской электроники, промышленного оборудования, медицинских приборов и транспортных средств. Студия выполняет полный цикл — от анализа технического задания до подготовки серийного производства, включая схемотехнику, разводку печатной платы, прошивку микроконтроллера и сертификационные испытания.

Главное

• Зарядное устройство — это управляемый преобразователь энергии, который должен согласовывать параметры источника питания с электрохимическими требованиями аккумулятора на каждом этапе зарядки.
• Топология преобразователя определяет эффективность: импульсные схемы (flyback, buck, LLC) достигают КПД выше 90%, тогда как линейные стабилизаторы рассеивают избыточную энергию в виде тепла.
• Алгоритм зарядки критически важен для срока службы батареи: для литий-ионных элементов используется метод CC-CV (constant current — constant voltage), для свинцово-кислотных — трёхступенчатый процесс с абсорбцией и поддержкой.
• Безопасность закладывается на этапе схемотехники: защита от короткого замыкания, перегрева, перенапряжения и обратной полярности — обязательные элементы любого коммерческого зарядного устройства.
• Стоимость разработки варьируется от 500 до 5000 долларов в зависимости от сложности, компонентной базы и требований сертификации, при этом затраты на разработку составляют 10–30% от общей стоимости проекта.
• Студия закрывает все этапы: от технического задания и принципиальной схемы до прототипа, отчётов об испытаниях и подготовки Gerber-файлов для производства.

Что такое разработка зарядных устройств?

Разработка зарядных устройств — это инженерная дисциплина на стыке силовой электроники, схемотехники, программирования микроконтроллеров и теплового проектирования. Зарядное устройство выполняет функцию управляемого источника питания, который не просто подаёт напряжение на аккумулятор, а контролирует ток зарядки, отслеживает уровень напряжения на элементе и корректирует режим работы в реальном времени. Для литий-ионных батарей ошибка в алгоритме зарядки приводит к ускоренной деградации элемента, а в худшем случае — к тепловому разгону и возгоранию.

Суть и назначение процесса

Зарядное устройство преобразует входную энергию в форму, пригодную для накопления в электрохимической системе аккумулятора. Процесс зарядки основан на контролируемом перемещении зарядов: ионы лития перемещаются от катода к аноду через электролит, а электроны движутся по внешней цепи. Устройство должно обеспечивать точное поддержание выходного напряжения и ограничение тока зарядки в пределах, заданных производителем аккумулятора. Для литий-ионных элементов типичное конечное напряжение составляет 4,2 В на ячейку с допуском ±1%, а ток зарядки обычно ограничивается значением 0,5C–1C, где C — ёмкость батареи. Превышение напряжения всего на 50 мВ сокращает число циклов заряда-разряда на 20–30%.

Для каких устройств разрабатываются зарядные системы

Область применения зарядных устройств охватывает практически всю портативную и резервируемую электронику. Зарядные устройства необходимы для смартфонов, планшетов и носимой электроники, где востребована поддержка протоколов быстрой зарядки. Промышленный сектор требует зарядные станции для электроинструмента, складской техники и резервных источников питания. Автомобильная отрасль использует зарядные устройства для стартерных аккумуляторов с трёхступенчатым алгоритмом: начальная зарядка, абсорбция и поддержка. Медицинская техника предъявляет повышенные требования к гальванической развязке и уровню пульсаций выходного напряжения.

Где применяется технология

Зарядные устройства интегрируются в док-станции, многопортовые зарядные хабы, беспроводные зарядные площадки и бортовые системы транспортных средств. Технология QC 3.0 (Quick Charge 3.0) от Qualcomm обеспечивает динамическое регулирование напряжения с шагом 200 мВ в диапазоне от 3,6 до 20 вольт, что позволяет достичь 80% заряда за 35 минут. Многопортовые решения используют контроллеры с интеллектуальным распределением мощности, которые определяют потребности каждого подключённого устройства и выделяют соответствующий ток. Жидкокристаллический дисплей (ЖК-дисплей) в современных зарядных устройствах отображает текущее напряжение, ток зарядки, уровень заряда аккумулятора, температуру и время до полной зарядки.

Как работает зарядное устройство и из чего состоит?

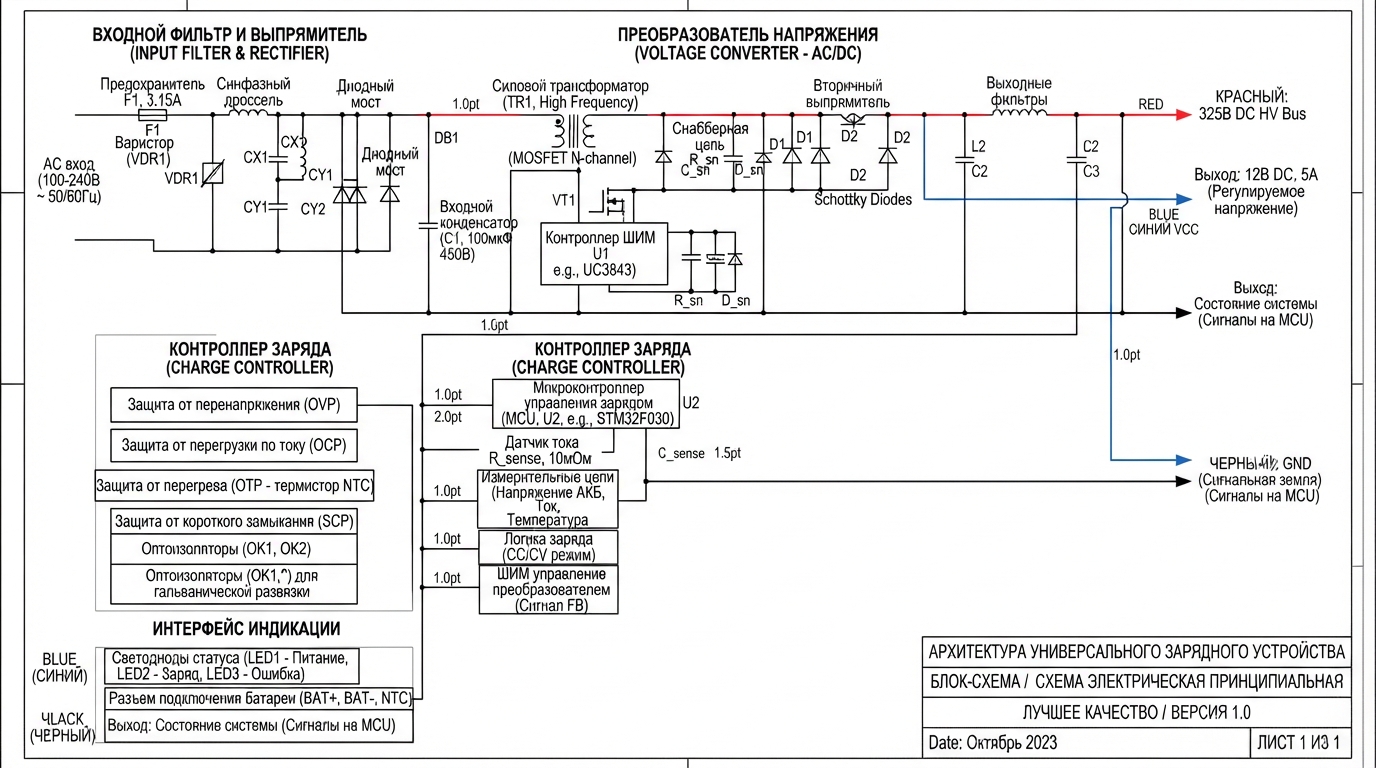

Архитектура зарядного устройства строится вокруг преобразователя напряжения, который согласует уровень входного сигнала с требуемым выходным напряжением. Входной каскад включает защиту от перенапряжения, фильтр электромагнитных помех и выпрямитель, если питание осуществляется от сети переменного тока. Основной силовой каскад реализуется на импульсной топологии, где энергия передаётся порциями через индуктивные компоненты, что обеспечивает высокую эффективность преобразования.

Топологии силовых преобразователей

Импульсные источники питания используют несколько базовых топологий. Flyback-преобразователь применяется в устройствах мощностью до 100 Вт: энергия накапливается в магнитном поле трансформатора при замкнутом ключе и передаётся в нагрузку при разомкнутом, обеспечивая гальваническую развязку. Buck-преобразователь (понижающий) используется в зарядных устройствах с входным напряжением выше выходного, например при зарядке литий-ионной ячейки от 12-вольтового источника. LLC-резонансный преобразователь обеспечивает переключение при нулевом напряжении (ZVS), что снижает коммутационные потери и позволяет достигать КПД выше 95% в устройствах мощностью от 100 Вт. Линейные стабилизаторы применяются редко из-за низкого КПД, но востребованы в малошумящих схемах, где критично отсутствие пульсаций.

Ключевые компоненты зарядного устройства

Основу схемы составляет контроллер заряда — специализированная микросхема, реализующая алгоритм управления. Для литий-ионных батарей часто используются контроллеры с поддержкой QC 3.0, такие как BQ24195 от Texas Instruments. Силовые ключи выполняются на MOSFET-транзисторах, выбор которых определяется рабочим напряжением, сопротивлением канала в открытом состоянии и зарядом затвора. Индуктивности и трансформаторы накапливают и передают энергию, их параметры — индуктивность, ток насыщения, сопротивление обмоток — напрямую влияют на КПД и уровень электромагнитных помех. Конденсаторы выполняют функции сглаживания пульсаций и фильтрации: для импульсных преобразователей требуются конденсаторы с низким ESR (эквивалентным последовательным сопротивлением), поскольку пульсации тока через них вызывают нагрев и деградацию.

Алгоритмы зарядки и управление процессом

Алгоритм зарядки определяется электрохимией аккумулятора. Для литий-ионных батарей применяется метод CC-CV: на первом этапе поддерживается постоянный ток до достижения порогового напряжения, затем напряжение фиксируется, а ток экспоненциально снижается до значения отсечки. Для свинцово-кислотных аккумуляторов используется трёхступенчатый процесс: начальная зарядка, абсорбция и поддержка — такой подход восстанавливает заряд и продлевает срок службы батареи. Контроллер зарядного устройства отслеживает параметры в реальном времени и корректирует режим, предотвращая перегрев и перезаряд. Дополнительная защита реализуется схемами контроля температуры через термисторы, привязанные к аккумулятору.

«Разработка электроники это на самом деле очень четкий и понятный структурированный процесс. Любой проект от самого простого до сложного проходит через одни и те же этапы. Все начинается с технического задания. Затем мы продумываем архитектуру и рисуем принципиальную схему.» — Набиуллин Максим, Инженер

Электрическая ёмкость и её роль в зарядных цепях

Электрическая ёмкость характеризует способность системы накапливать электрический заряд, измеряемый в Фарадах. Конденсатор — пассивный компонент из двух проводящих обкладок, разделённых диэлектриком, — накапливает заряды при подключении к источнику питания. Ёмкость конденсатора зависит от площади обкладок, расстояния между ними и диэлектрической проницаемости изолятора. В зарядных устройствах конденсаторы выполняют критические функции: сглаживание пульсаций напряжения после выпрямителя, фильтрация высокочастотных помех, накопление энергии для импульсных режимов работы и защита от скачков напряжения. При параллельном соединении ёмкости суммируются, что позволяет набрать требуемое значение из стандартных номиналов.

Что входит в услугу разработки зарядного устройства?

Студия выполняет полный цикл проектирования зарядного устройства — от первичного анализа требований до передачи документации для серийного производства. В объём работ входит схемотехническое проектирование, расчёт и выбор компонентов, разработка печатной платы, написание встроенного программного обеспечения, изготовление и отладка прототипов, а также подготовка к сертификации. Клиент получает не просто набор файлов, а проверенное устройство с подтверждёнными характеристиками.

• Разработка принципиальной схемы с выбором топологии преобразователя, контроллера заряда, силовых ключей и пассивных компонентов на основе технического задания.
• Проектирование печатной платы с учётом тепловых режимов, трассировки силовых цепей, экранирования чувствительных узлов и требований электромагнитной совместимости (EMC).
• Написание прошивки микроконтроллера, реализующей алгоритм зарядки, обработку сигналов обратной связи, управление индикацией и коммуникационные протоколы.

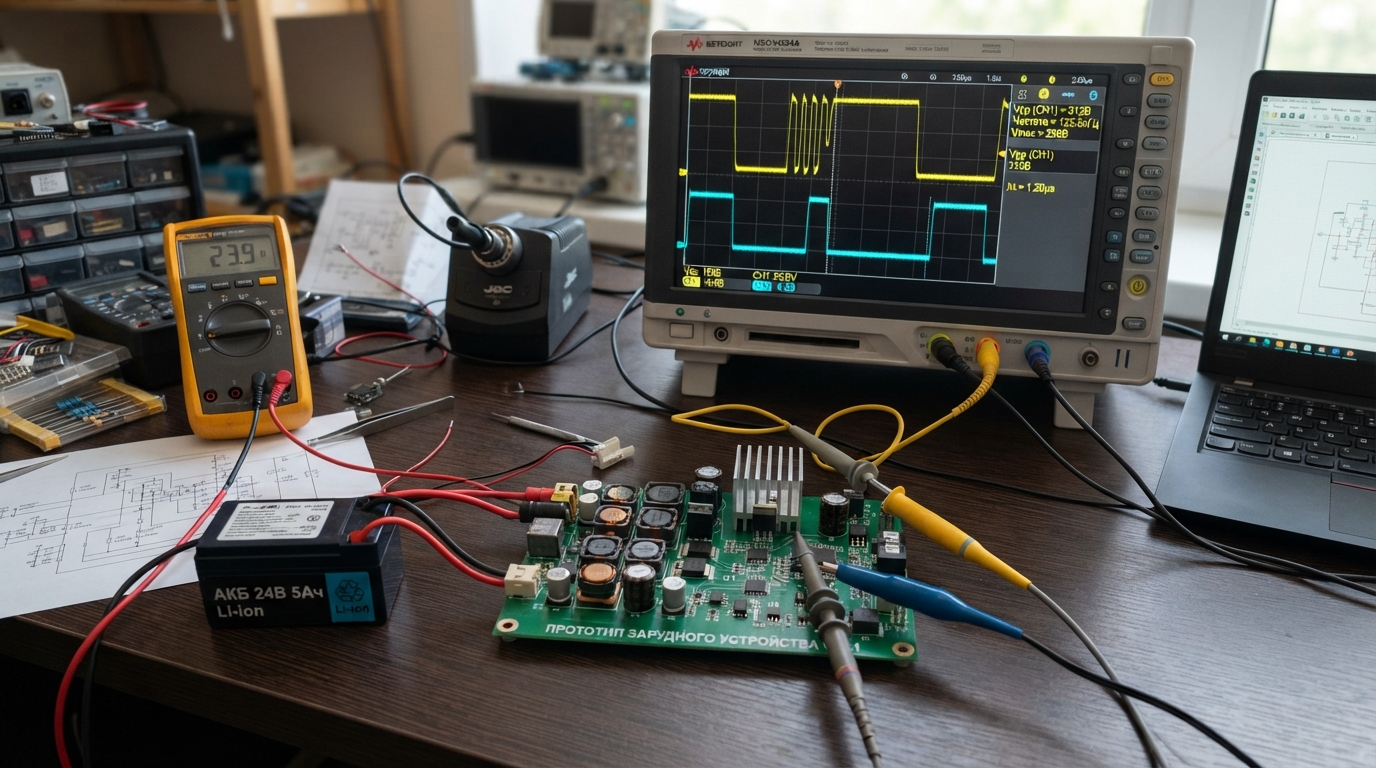

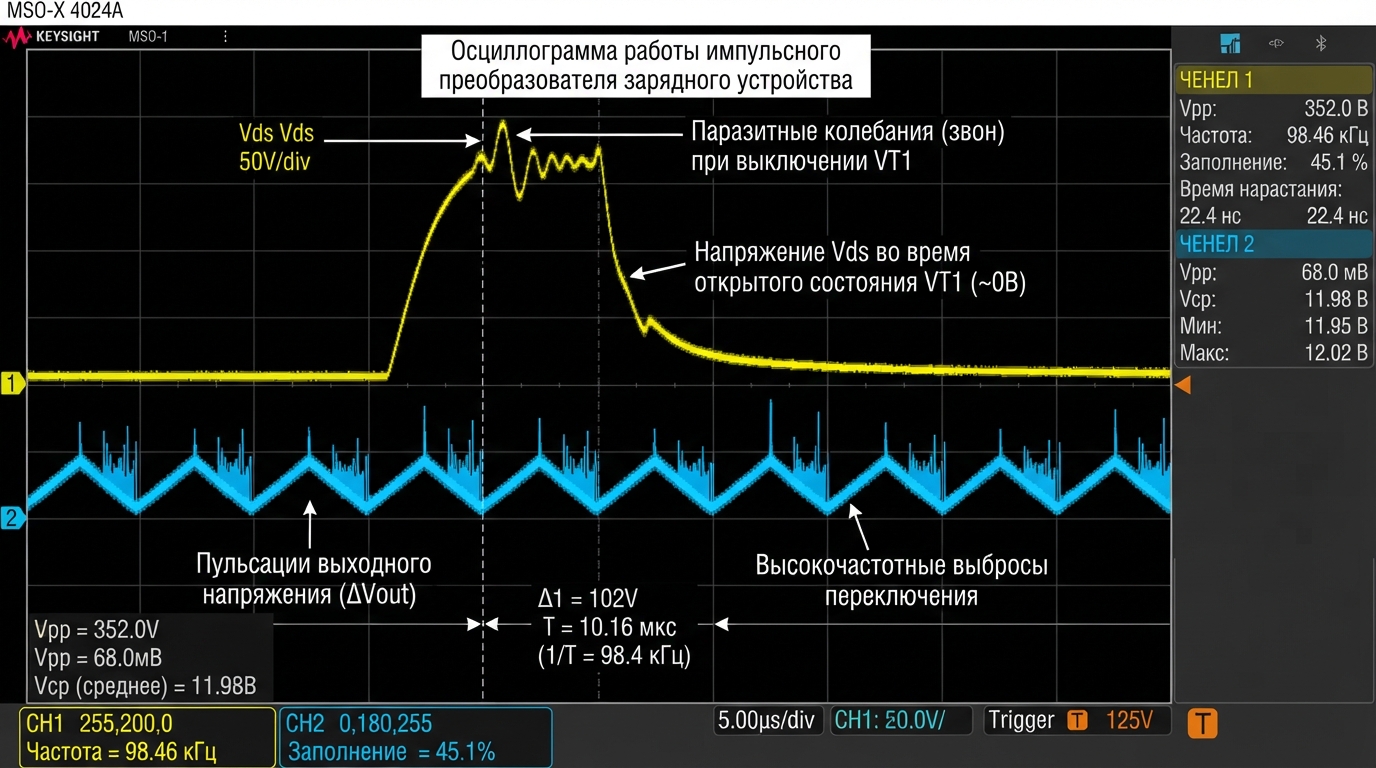

• Изготовление прототипа с последующей отладкой: проверка формы сигналов на осциллографе, замер пульсаций, тепловизионный контроль, испытания на реальных аккумуляторах.
• Проведение испытаний: проверка защит от короткого замыкания, перегрузки, перегрева и обратной полярности, тестирование на долговечность и устойчивость к внешним воздействиям.
• Подготовка к производству: формирование Gerber-файлов, спецификации компонентов (BOM), монтажной документации и отчётов об испытаниях.

На выходе клиент получает комплект конструкторской документации, включающий принципиальную схему, Gerber-файлы печатной платы, BOM (перечень компонентов), исходный код прошивки, прототипы устройства и отчёты о проведённых испытаниях. Дополнительно студия консультирует по вопросам сертификации и выбора контрактного производителя.

Что мы не делаем и почему

Студия не выполняет массовое производство зарядных устройств на собственных мощностях — для этого существуют контрактные производители, с которыми мы взаимодействуем на этапе подготовки. Мы не выдаём сертификаты UL, CE или FCC самостоятельно, но готовим устройство и документацию к сертификационным испытаниям в аккредитованных лабораториях. Мы не разрабатываем зарядные устройства для военной техники и взрывоопасных сред без отдельного согласования требований.

План работ и этапы разработки

Процесс разработки зарядного устройства структурирован и прозрачен. Каждый этап завершается измеримым результатом, который заказчик может проверить. Сроки зависят от сложности устройства, но типовая разработка зарядного устройства средней сложности занимает от 6 до 12 недель.

Сколько стоит разработка зарядного устройства?

Стоимость разработки зарядного устройства варьируется от 500 до 5000 долларов в зависимости от сложности, используемых компонентов и требований к сертификации. На итоговую цену влияют несколько факторов: выбор топологии преобразователя, необходимость гальванической развязки, количество выходных портов, поддержка протоколов быстрой зарядки, требования к уровню пульсаций и электромагнитной совместимости. Затраты на разработку, включающие проектирование схем, написание программного обеспечения и тестирование, составляют от 10% до 30% от общей стоимости проекта в зависимости от сложности устройства и квалификации команды.

Сертификация зарядных устройств по международным стандартам (CE, UL, FCC) обходится в 5–15% от общей стоимости проекта и оплачивается отдельно аккредитованным лабораториям. При больших объёмах производства себестоимость единицы снижается на 20–30% за счёт экономии на масштабе: производство 1000 единиц обходится на 70–80% дешевле в пересчёте на одно устройство, чем партия из 100 штук.

Способы оптимизации бюджета

Оптимизация бюджета достигается выбором доступных компонентов без потери качества, упрощением схемотехники там, где это допустимо техническим заданием, и заключением долгосрочных контрактов с поставщиками компонентов. Параллельное тестирование и сертификация сокращают общее время вывода продукта на рынок, что снижает косвенные затраты. Студия на этапе анализа ТЗ предлагает заказчику несколько вариантов реализации с разным бюджетом и обоснованием компромиссов.

Почему выбирают нас

Студия специализируется на силовой электронике и зарядных устройствах, что подтверждается реализованными проектами и отлаженным процессом разработки. Мы работаем с импульсными источниками питания, понимаем специфику электромагнитной совместимости и теплового проектирования, а также знаем требования сертификационных органов.

Импульсные источники питания обеспечивают меньшие размеры, вес и цену при наличии дополнительного функционала и отсутствии просадок питания. Это подтверждает практический опыт разработчиков студии, работающих с ИИП и усилителями мощности.

«Плюсы импульсных источников очевидны даже на реальном музыкальном (не синусоидальном) сигнале. Меньшие размеры, вес, цена, наличие дополнительного функционала, отсутствие каких либо просадок питания.» — Афиногенов Антон, Разработчик ИИП и УМЗЧ

Примеры наших работ

Зарядное устройство для литий-ионного аккумулятора с поддержкой QC 3.0

Задача: разработать компактное зарядное устройство для литий-ионной батареи ёмкостью 3000 мАч с поддержкой быстрой зарядки и индикацией состояния. Решение: применён контроллер BQ24195 от Texas Instruments с поддержкой QC 3.0, реализован алгоритм CC-CV с точностью поддержания напряжения ±1%, добавлена защита от перегрева через NTC-термистор. Результат: время зарядки до 80% ёмкости составило 35 минут, КПД преобразования — 92%, устройство прошло испытания на короткое замыкание и перегрев без отказов.

Многопортовая зарядная станция для офисного использования

Задача: создать настольную док-станцию для одновременной зарядки до четырёх устройств с разными требованиями по току. Решение: использован многопортовый контроллер с интеллектуальным распределением мощности, ЖК-дисплей для отображения напряжения и тока по каждому порту, импульсный преобразователь с общим КПД 90%. Результат: станция обеспечивает суммарную мощность 60 Вт, определяет потребности каждого подключённого потребителя и выделяет соответствующий ток, отображает уровень заряда и ошибки.

Зарядное устройство для автомобильного аккумулятора

Задача: разработать зарядное устройство для свинцово-кислотного аккумулятора 12 В с трёхступенчатым алгоритмом зарядки. Решение: реализован алгоритм «начальная зарядка — абсорбция — поддержка», добавлена защита от обратной полярности и искрения, корпус из ударопрочного ABS-пластика. Результат: устройство восстанавливает заряд аккумулятора без перезаряда, продлевая срок службы батареи, и выдерживает испытания на долговечность в течение 1000 циклов.

Типичные ошибки при разработке зарядных устройств

Разработка зарядных устройств сопряжена с рядом типичных проблем, которые приводят к перегреву, недостаточной эффективности и проблемам совместимости. Студия предупреждает эти ошибки на этапе проектирования благодаря отлаженному процессу и опыту.

Игнорирование теплового режима

Перегрев — одна из основных проблем при разработке зарядных устройств. Силовые компоненты — MOSFET-транзисторы, диоды, дроссели — выделяют тепло пропорционально потерям мощности. Без расчёта теплового сопротивления и правильной разводки печатной платы температура внутри корпуса может превысить допустимые 85–105 °C для полупроводниковых компонентов, что приводит к деградации и отказам. Студия выполняет тепловой расчёт на этапе схемотехники и трассировки, закладывает медные полигоны для теплоотвода и при необходимости предусматривает радиаторы.

Недостаточная фильтрация и проблемы EMC

Импульсные преобразователи генерируют высокочастотные помехи, которые без должной фильтрации выходят в сеть и излучаются в пространство. Недостаточное внимание к EMC приводит к провалу сертификационных испытаний по стандартам CE и FCC. Студия закладывает входные фильтры, экранирование чувствительных цепей и корректную разводку силовых и сигнальных земель с самого начала проекта.

Неправильный выбор алгоритма зарядки

Применение неверного алгоритма зарядки сокращает срок службы аккумулятора. Для литий-ионных батарей критично точное соблюдение конечного напряжения: превышение на 50 мВ снижает ресурс на 20–30%. Для свинцово-кислотных аккумуляторов отсутствие стадии абсорбции приводит к недозаряду и сульфатации пластин. Студия подбирает алгоритм под конкретный тип аккумулятора и проверяет его на реальных элементах.

Экономия на защитных схемах

Защита от короткого замыкания, перегрева и перенапряжения — обязательные элементы коммерческого зарядного устройства, а не опции. Отказ от защит снижает стоимость на 5–10%, но создаёт риск повреждения аккумулятора и возгорания. Студия включает полный набор защит в базовую комплектацию любого проекта.

Соответствие стандартам и качество

Зарядные устройства подлежат обязательной сертификации по стандартам безопасности и электромагнитной совместимости. Требования к сертификации зависят от региона продаж: для Европы — CE, для США — UL и FCC. Сертификация подтверждает безопасность и соответствие устройств установленным нормам, а её стоимость составляет 5–15% от общей стоимости проекта. Студия готовит устройство и документацию к испытаниям в аккредитованных лабораториях: оформляет схемы, протоколы измерений, декларации соответствия материалов.

Качество обеспечивается многоуровневым тестированием. Проверяются защита от короткого замыкания, перегрузки по току, перенапряжения, перегрева и обратной полярности. Тестирование на долговечность включает циклирование заряда-разряда и термоциклирование. Для повышения надёжности используются качественные компоненты: конденсаторы с низким ESR, надёжные разъёмы, а паяные соединения выполняются с применением оловянно-свинцовых припоев с канифольно-спиртовыми флюсами для повышения коррозионной стойкости. Никель-фосфорные покрытия, нанесённые химическим способом, обеспечивают высокое качество сцепления и повышают коррозионную стойкость паяных соединений.

«Важно понимать, что для усилителя важно именно НАПРЯЖЕНИЕ питания, т.к выходной сигнал упирается именно в шины питания. И только потом ток, чтобы обеспечить математически вытекаемую отсюда мощность.» — Афиногенов Антон, Разработчик ИИП и УМЗЧ

Часто задаваемые вопросы

Как выбрать подходящий контроллер для зарядного устройства?

Выбор контроллера зависит от типа аккумулятора и требуемой скорости зарядки. Для литий-ионных батарей часто используются контроллеры с поддержкой QC 3.0, такие как BQ24195 от Texas Instruments. Контроллер должен поддерживать требуемый алгоритм зарядки, иметь встроенные защиты и достаточное число каналов обратной связи.

Какие материалы лучше использовать для корпуса зарядного устройства?

Для корпуса рекомендуется прочный пластик — ABS или поликарбонат, которые обеспечивают хорошую защиту и долговечность. Металлические корпуса улучшают теплоотведение, но увеличивают стоимость и требуют решения вопросов безопасности при контакте с токоведущими частями.

Как обеспечить безопасность зарядного устройства?

Безопасность обеспечивается защитными схемами от короткого замыкания, перегрева и перенапряжения, а также сертификацией по стандартам UL, CE или FCC. Дополнительно реализуется защита от обратной полярности и контроль температуры аккумулятора через термистор.

Какова стоимость разработки зарядного устройства?

Стоимость разработки варьируется от 500 до 5000 долларов в зависимости от сложности устройства, используемых компонентов и объёма производства. Прототипирование может потребовать дополнительных затрат, а сертификация добавляет 5–15% к общей стоимости проекта.

Как улучшить надёжность зарядного устройства?

Надёжность повышается использованием качественных компонентов — конденсаторов с низким ESR, надёжных разъёмов, а также проведением тестирования на долговечность и устойчивость к внешним воздействиям. Паяные соединения с никель-фосфорными покрытиями повышают коррозионную стойкость.

Как обеспечить одновременную зарядку нескольких устройств?

Для одновременной зарядки используются многопортовые зарядные контроллеры, которые управляют несколькими выходами с различными токами зарядки и оптимально распределяют мощность между устройствами. Контроллер определяет потребности каждого подключённого потребителя и выделяет соответствующий ток.

Итоги

Разработка зарядных устройств — это инженерная задача, требующая компетенций в силовой электронике, схемотехнике, программировании и тепловом проектировании.

• Зарядное устройство — это управляемый преобразователь энергии с алгоритмом зарядки, адаптированным к типу аккумулятора.
• Импульсные топологии (flyback, buck, LLC) обеспечивают КПД выше 90% и компактные размеры.
• Безопасность достигается защитами от КЗ, перегрева, перенапряжения и обратной полярности.
• Стоимость разработки составляет от 500 до 5000 долларов, сроки — от 3 до 12 недель.
• Сертификация по UL, CE, FCC добавляет 5–15% к бюджету и подтверждает безопасность устройства.
• Студия выполняет полный цикл: от ТЗ до прототипа, испытаний и подготовки к производству.
