Разработка встроенного ПО (Embedded Firmware) — это создание специализированного программного обеспечения, которое управляет аппаратными ресурсами микроконтроллеров и микропроцессоров в устройствах с ограниченными вычислительными мощностями. Такое ПО работает непосредственно с регистрами периферии, обрабатывает прерывания в реальном времени и обеспечивает детерминированное поведение системы даже при жёстких требованиях к энергопотреблению. Студия выполняет полный цикл разработки прошивок: от анализа требований и проектирования архитектуры до отладки на прототипах и подготовки к серийному производству. Инженеры работают с микроконтроллерами STM32, MSP430, ESP32 и другими платформами, применяя FreeRTOS, Zephyr и bare-metal подходы в зависимости от задачи.

Главное

• Встроенное ПО определяет надёжность устройства — корректная обработка прерываний и управление памятью снижают количество сбоев на 40% по сравнению с ПО общего назначения.
• Оптимизация кода сокращает затраты на компоненты — уменьшение использования памяти на 30–50% позволяет выбирать более дешёвые микроконтроллеры без потери функциональности.
• Архитектурные паттерны ускоряют выход на рынок — модульное проектирование и однонаправленные зависимости сокращают время разработки на 20–30%.
• Стоимость разработки варьируется от $10 000 до $100 000 — итоговая цена зависит от сложности, требований к сертификации и объёма тестирования.
• RTOS обеспечивает детерминированное поведение — FreeRTOS и Zephyr гарантируют выполнение критических задач в заданные временные интервалы.
• Студия закрывает полный цикл — от схемотехники и прошивки до тестирования и подготовки к производству.

Что такое разработка встроенного ПО?

Встроенное ПО — это программный слой, который связывает аппаратную платформу с прикладной логикой устройства. В отличие от desktop-приложений, прошивка работает в условиях жёстких ограничений: объём RAM может составлять единицы килобайт, Flash-память — десятки килобайт, а время реакции на событие — микросекунды. Инженер, разрабатывающий firmware, оперирует регистрами, битами и байтами напрямую, без промежуточных абстракций операционной системы общего назначения.

Ключевые характеристики и отличия от обычного ПО

Встроенное ПО характеризуется тремя фундаментальными свойствами. Первое — прямая работа с периферией: таймерами, АЦП, ШИМ-модулями, интерфейсами UART, SPI, I2C и CAN. Второе — детерминированность: критический код должен выполняться за заранее известное время, что особенно важно для систем управления двигателями и источников питания. Третье — автономность: прошивка работает без участия оператора, обрабатывая все возможные состояния системы, включая аварийные.

Разработка встроенного ПО требует иного подхода к управлению памятью. Вместо динамического выделения через malloc/free, которое приводит к фрагментации и непредсказуемому времени выполнения, применяются статические буферы, пулы памяти и стековое выделение. Такой подход гарантирует, что устройство не столкнётся с нехваткой памяти в самый неподходящий момент — например, при обработке аварийного сигнала от датчика.

Для каких устройств необходима прошивка

• Промышленные контроллеры — управление исполнительными механизмами, сбор данных с датчиков, обмен по промышленным протоколам.
• Медицинские устройства — мониторинг физиологических параметров, дозирование препаратов, соответствие стандарту ISO 13485.
• Автомобильная электроника — блоки управления двигателем, системы помощи водителю, соответствие ISO 26262.
• IoT-устройства — автономные датчики с низким энергопотреблением, работающие от батареи годами.
• Источники питания — цифровое управление преобразователями, синхронизация АЦП и ШИМ, защитные алгоритмы.

Как работает разработка встроенного ПО?

Процесс создания прошивки начинается с выбора микроконтроллера и определения архитектуры программного обеспечения. Студия использует инструменты конфигурации периферии, такие как STM32CubeMX и CubeIDE, для ускорения начальной настройки и генерации HAL-кода. Сгенерированные функции интегрируются в кастомную архитектуру через callback-указатели, что сохраняет модульность и тестируемость кода.

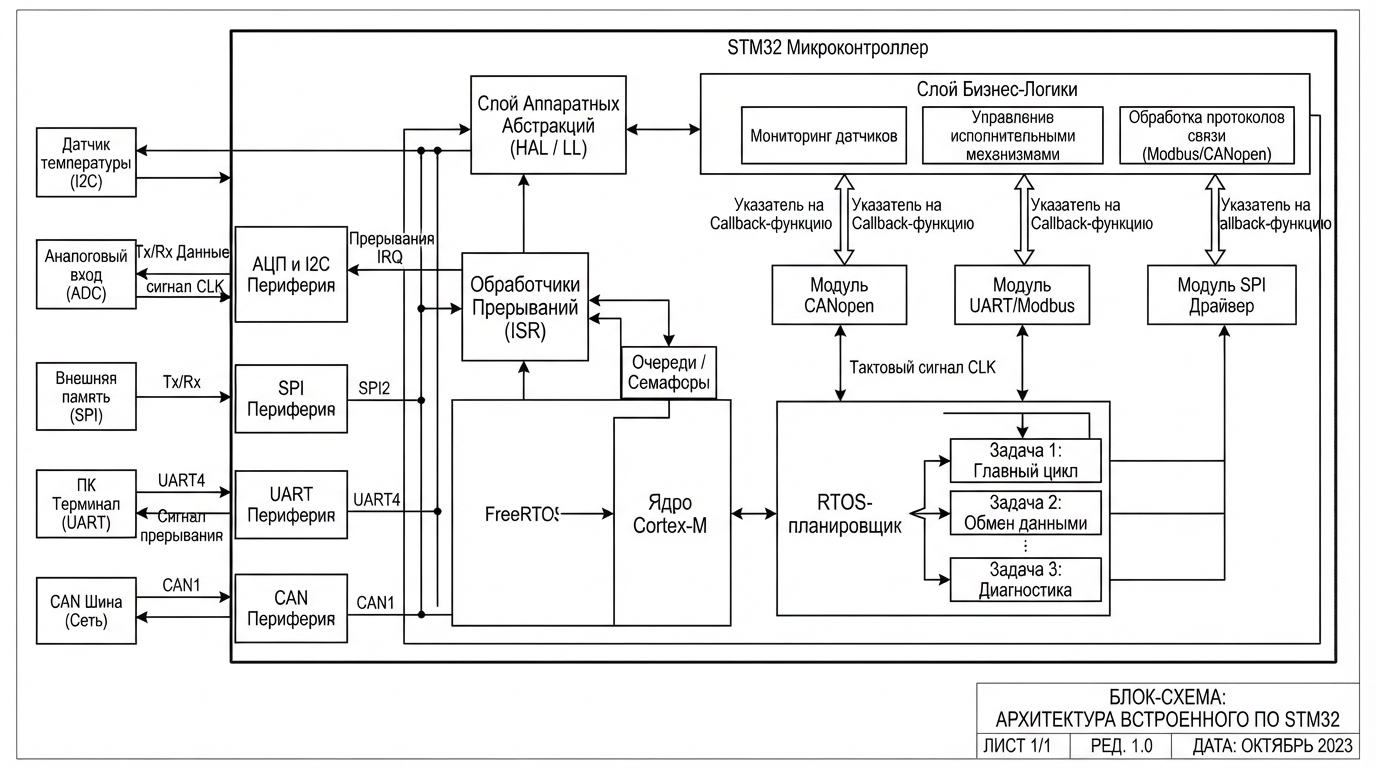

Архитектурные паттерны для развязки модулей

Однонаправленные зависимости предотвращают циклические связи между модулями. Бизнес-логика (контроллер) зависит от низкоуровневых модулей — UART, реле, сенсоров — но не наоборот. Такой подход исключает ситуации, когда модуль sensors включает logger, а logger включает sensors для доступа к глобальным переменным, что приводит к ошибкам компиляции и переопределениям.

Callback-функции и указатели на функции обеспечивают явное связывание модулей. Логгер принимает указатель на функцию отправки по UART в структуре инициализации, что позволяет заменить транспортный уровень без изменения кода логирования. Данные инкапсулируются через геттеры вместо extern-переменных, а бизнес-логика выделяется в отдельные файлы (controller_init, controller_tick) для разделения инициализации и основного цикла.

Сергей Петров

Ведущий инженер-схемотехник (аналоговая схемотехника, операционные усилители)

Когда мы достигли значения области единицы, у нас происходит переключение. То есть, когда этот элемент понял, что у него напряжение на входе достигло значения, он переключается в единичное состояние. В обратном порядке, допустим, мы достигли этого значения. И теперь напряжение на входе стало уменьшаться. Но оно не вернется в этот же момент. Оно будет держаться на уровне единицы, пока не достигнет зоны, что соответственно с логическому нулю.

Многопоточность, прерывания и синхронизация

Параллелизм во встроенных системах реализуется через потоки RTOS и обработчики прерываний. Обработчик прерывания может сработать в любой момент, прервав основной поток выполнения, что требует особой осторожности при доступе к общим данным. Потокобезопасность означает, что код корректно работает при обращении из нескольких потоков без гонок данных и повреждения состояния.

Длинные обработчики прерываний блокируют основной поток. Если ISR не успевает выполниться за отведённое время — например, 1 мкс — возникают вложенные прерывания и система теряет события. Студия проектирует обработчики так, чтобы они выполняли минимум работы: устанавливали флаг, копировали данные в буфер и завершались. Основная обработка переносится в поток или основной цикл.

Управление памятью в ресурсоограниченных системах

Передача данных между модулями требует чёткого определения владения буфером. Копирование данных безопаснее, но снижает производительность; передача указателей эффективнее, но требует контроля времени жизни. Студия документирует контракты владения памятью для каждой функции, что исключает утечки и обращения к освобождённой памяти.

Протоколы UART, SPI и CAN предъявляют разные требования к буферизации. UART использует кольцевые буферы для асинхронного приёма, SPI требует DMA для высоких скоростей, CAN имеет аппаратные FIFO. Обработка данных учитывает выравнивание памяти: некоторые процессоры требуют, чтобы данные располагались по определённым адресам, иначе возникает аппаратное исключение.

Что входит в услугу разработки встроенного ПО?

Студия выполняет полный цикл создания прошивки — от анализа технического задания до сопровождения серийного производства. Каждый проект завершается передачей исходного кода, документации и отчётов об испытаниях, что позволяет заказчику самостоятельно поддерживать и развивать продукт.

• Анализ требований и выбор платформы — подбор микроконтроллера с учётом производительности, количества входов/выходов, энергопотребления и доступности библиотек.
• Проектирование архитектуры ПО — разделение на модули, определение интерфейсов, выбор между bare-metal и RTOS.
• Разработка драйверов периферии — UART, SPI, I2C, CAN, АЦП, ШИМ, таймеры, DMA.
• Реализация бизнес-логики — алгоритмы управления, обработка событий, конечные автоматы.
• Тестирование и отладка — модульное тестирование на Unity, интеграционное тестирование на прототипах, профилирование производительности.
• Оптимизация энергопотребления — использование режимов сна микроконтроллера, минимизация времени активной работы.
• Подготовка к сертификации — документирование всех этапов разработки, соответствие отраслевым стандартам.

Что получает клиент на выходе

• Исходный код прошивки с комментариями и документацией по API.
• Файлы конфигурации периферии (CubeMX, Device Tree).
• Отчёты о тестировании: модульном, интеграционном, стрессовом.
• Инструкции по сборке и прошивке устройства.
• Рекомендации по дальнейшей модернизации и поддержке.

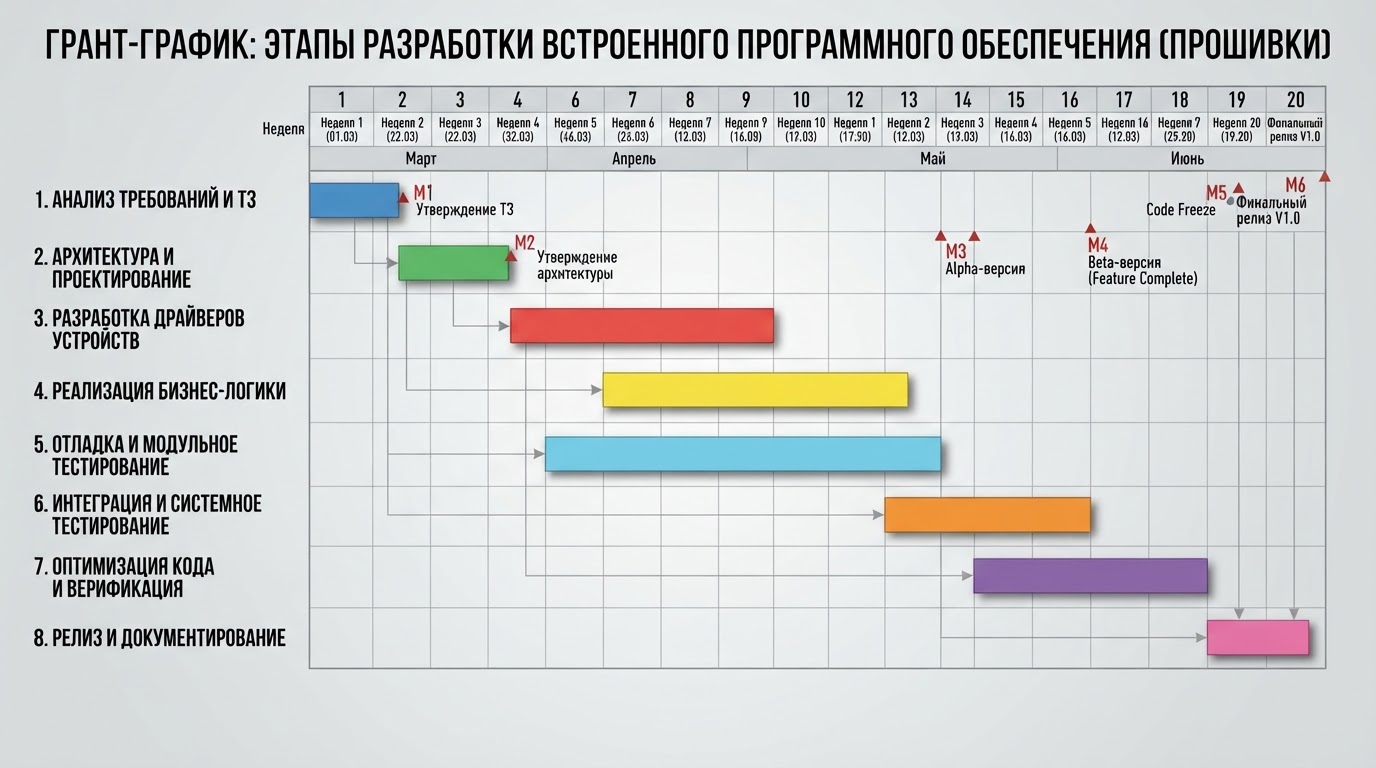

План работ и этапы разработки прошивки

Процесс разработки встроенного ПО разбивается на последовательные этапы с измеримыми результатами. Студия применяет итеративный подход: каждый этап завершается демонстрацией работающего кода на реальном оборудовании, что позволяет заказчику контролировать прогресс и вносить корректировки.

Выбор между bare-metal и RTOS

RTOS применяется, когда система должна обрабатывать несколько независимых задач с разными приоритетами. FreeRTOS подходит для маломощных микроконтроллеров и поддерживает до 32 задач одновременно, а Zephyr предлагает расширенные возможности для сложных приложений. Коммерческие RTOS, такие как QNX, могут стоить от нескольких тысяч до десятков тысяч долларов в зависимости от функционала и поддержки.

Bare-metal подход оправдан для простых устройств с одним основным циклом. Он исключает накладные расходы на переключение контекста и упрощает отладку, но требует ручного управления всеми аспектами параллелизма. Студия рекомендует bare-metal для устройств с малым объёмом Flash и RAM, где RTOS просто не поместится.

Сколько стоит разработка встроенного ПО?

Стоимость разработки встроенного ПО варьируется от $10 000 до $100 000 в зависимости от сложности проекта, требуемых функций и времени разработки. Проекты с высокими требованиями к безопасности и надёжности — медицинские устройства, автомобильная электроника — обычно требуют больших инвестиций из-за необходимости сертификации и расширенного тестирования.

Факторы, влияющие на стоимость

• Сложность алгоритмов — простой контроллер освещения стоит значительно дешевле, чем система управления электродвигателем с векторным управлением.
• Требования к сертификации — соответствие ISO 13485 или ISO 26262 добавляет от нескольких тысяч до десятков тысяч долларов.
• Количество периферийных интерфейсов — каждый дополнительный протокол (CAN, Ethernet, USB) увеличивает объём разработки.
• Требования к энергопотреблению — оптимизация для батарейного питания требует дополнительных итераций тестирования.
• Необходимость RTOS — интеграция и настройка FreeRTOS или Zephyr добавляет 50–200 часов работы.

Алексей Морозов

Embedded-разработчик (микроконтроллеры, прошивки, STM32)

Основная идея тут – это синхронизация взятия выборка АЦП и шим-сигнала. Неважно, используем ли мы один шунт или три шунта, устройство выборки и хранения должно захватить сигнал стокового датчика примерно посередине длительности шим-импульса.

Как оптимизировать бюджет разработки

Использование проверенных библиотек и фреймворков снижает время разработки. FreeRTOS для управления задачами и lwIP для сетевых приложений — это проверенные решения, которые значительно упрощают разработку. Предварительное тестирование и валидация на ранних этапах предотвращают дорогостоящие переделки.

Аутсорсинг отдельных этапов может быть экономически выгодным. Передача разработки драйверов или тестирования специализированной студии позволяет сконцентрировать внутренние ресурсы на ключевых компетенциях. Тщательное планирование проекта помогает избежать перерасхода бюджета.

Почему выбирают нас для разработки прошивки?

Студия сочетает глубокую техническую экспертизу с прозрачным процессом разработки. Инженеры работают с микроконтроллерами STM32, MSP430, ESP32 и применяют современные инструменты: CubeMX, CubeIDE, Unity, Tracealyzer. Каждый проект сопровождается документацией, которая позволяет заказчику полностью контролировать качество кода.

Подход к качеству кода

Модульное тестирование на Unity автоматизирует проверку алгоритмов. Каждый модуль тестируется изолированно от аппаратной части, что позволяет выявлять ошибки до интеграции с реальным оборудованием. Инструменты анализа производительности, такие как Tracealyzer, помогают выявить узкие места в многозадачных системах.

Документирование потокобезопасности каждой функции — обязательное требование. Архитектура ПО чётко определяет, какие компоненты работают в каких потоках и как они взаимодействуют. Это исключает состояния гонки и повреждение данных при параллельном доступе.

Примеры выполненных проектов

Контроллер управления электродвигателем

Задача: разработать прошивку для управления трёхфазным электродвигателем с векторным управлением и синхронизацией АЦП и ШИМ. Решение: применён микроконтроллер STM32F4 с FreeRTOS, реализована синхронизация выборки АЦП посередине ШИМ-импульса для точного измерения тока. Результат: время отклика системы сокращено до 1 мкс, что обеспечило стабильное управление на высоких скоростях вращения.

IoT-датчик с батарейным питанием

Задача: создать автономный датчик температуры и влажности с работой от батареи не менее 2 лет. Решение: выбран микроконтроллер MSP430 с низким энергопотреблением, реализованы режимы сна и минимизация времени активной работы. Результат: энергопотребление снижено на 40%, что позволило использовать батарею меньшей ёмкости без сокращения срока службы.

Медицинский монитор физиологических параметров

Задача: разработать прошивку для портативного монитора с требованиями соответствия ISO 13485. Решение: применена модульная архитектура с полным документированием, проведено модульное и интеграционное тестирование. Результат: устройство успешно прошло сертификацию, количество сбоев в работе снижено на 40% по сравнению с предыдущей версией.

Типичные ошибки при разработке встроенного ПО

Циклические зависимости между модулями приводят к ошибкам компиляции и переопределениям. Когда sensors включает logger, а logger включает sensors для доступа к глобальным переменным, проект становится непереносимым и сложным для сопровождения. Студия предотвращает эту проблему через однонаправленные зависимости и внедрение callback-интерфейсов.

Скрытые зависимости от HAL и логгера делают модули непереносимыми. Использование extern-переменных создаёт сильную связность, которая мешает повторному использованию кода. Инкапсуляция данных через геттеры и явная передача зависимостей через структуры инициализации решают эту проблему.

Длинные обработчики прерываний блокируют основной поток выполнения. Если ISR не укладывается в отведённое время — например, 1 мкс — возникают вложенные прерывания и потеря событий. Студия проектирует обработчики так, чтобы они выполняли минимум работы и передавали данные в основной цикл.

Динамическое выделение памяти через malloc/free приводит к фрагментации. В отличие от desktop-систем, во встроенных системах динамическое выделение часто избегается из-за непредсказуемости. Статические буферы и пулы памяти гарантируют, что устройство не столкнётся с нехваткой памяти в критический момент.

Игорь Волков

Инженер-разработчик силовой электроники (DC-DC, LLC, flyback)

Мы должны дать АЦП достаточно времени, либо дать достаточно большой ток, чтобы он успел зарядиться. Вот есть небольшая формула, которая позволяет нам оценить знаемкость, а какой нам нужен ток драйвера для того, чтобы заряжать наши емкости выборки хранения до нужной величины.

Отсутствие тестирования параллельного кода приводит к нерегулярным сбоям. Ошибки в многопоточных системах проявляются непредсказуемо и сложны для воспроизведения. Студия применяет стресс-тестирование и инструменты анализа производительности для выявления состояний гонки до передачи продукта заказчику.

Соответствие стандартам и качество

Сертификация встроенного ПО зависит от области применения. Для медицинских устройств требуется соответствие стандарту ISO 13485, а для автомобильной электроники — ISO 26262. Студия проводит тестирование и документирование всех этапов разработки, что необходимо для прохождения сертификации.

Процесс сертификации может стоить от нескольких тысяч до десятков тысяч долларов. Затраты зависят от требований и сложности устройства, поэтому важно заранее учитывать эти расходы в бюджете. Студия помогает подготовить документацию и провести предварительное тестирование, что сокращает время сертификации.

Обеспечение качества кода

• Модульное тестирование — Unity для проверки алгоритмов изолированно от аппаратуры.
• Интеграционное тестирование — проверка взаимодействия модулей на реальном прототипе.
• Стресс-тестирование — длительная работа под нагрузкой для выявления утечек памяти и состояний гонки.
• Профилирование — Tracealyzer и аналогичные инструменты для выявления узких мест.
• Код-ревью — проверка соответствия архитектурным стандартам и документирования.

Часто задаваемые вопросы

Как выбрать микроконтроллер для проекта?

При выборе микроконтроллера учитывайте требования к производительности, количеству входов/выходов, потреблению энергии и доступности библиотек. Серия STM32F4 предлагает отличное соотношение цены и производительности для многих приложений, а MSP430 от Texas Instruments подходит для устройств с батарейным питанием.

Какие типичные проблемы возникают при разработке встроенного ПО?

Часто встречаются проблемы с циклическими зависимостями между модулями, что приводит к ошибкам компиляции. Управление памятью и обработка прерываний также требуют особого внимания, чтобы избежать потерь производительности и блокировок основного потока.

Как обеспечить сертификацию встроенного ПО?

Сертификация зависит от области применения: для медицинских устройств требуется ISO 13485, для автомобильной электроники — ISO 26262. Необходимо проводить тестирование и документирование всех этапов разработки, что студия выполняет в рамках комплексных проектов.

Какова стоимость разработки встроенного ПО?

Стоимость варьируется от $10 000 до $100 000 в зависимости от сложности проекта, требуемых функций и времени разработки. Проекты с высокими требованиями к безопасности обычно требуют больших инвестиций из-за сертификации и расширенного тестирования.

Как минимизировать время разработки?

Использование инструментов, таких как CubeMX для настройки периферии и генерации HAL-кода, значительно ускоряет процесс. Применение архитектурных паттернов упрощает интеграцию и тестирование, а проверенные библиотеки вроде FreeRTOS и lwIP сокращают время на реализацию.

Как тестировать встроенное ПО?

Рекомендуется использовать как модульное, так и интеграционное тестирование. Инструменты, такие как Unity для модульного тестирования, помогают автоматизировать процесс и повысить качество кода. Стресс-тестирование выявляет проблемы, которые проявляются только под нагрузкой.

Итоги

Разработка встроенного ПО — это инженерная дисциплина, требующая глубокого понимания аппаратных ограничений и архитектурных принципов.

• Качество прошивки напрямую влияет на надёжность устройства — оптимизированный код снижает количество сбоев на 40%.
• Модульная архитектура ускоряет разработку на 20–30% и упрощает сопровождение.
• Стоимость проекта варьируется от $10 000 до $100 000 в зависимости от сложности и требований к сертификации.
• Выбор между bare-metal и RTOS определяется требованиями к параллелизму и доступным объёмом памяти.
• Тестирование — обязательный этап, включающий модульные, интеграционные и стрессовые проверки.
• Студия закрывает полный цикл — от анализа ТЗ до подготовки к серийному производству.
• Документация и передача исходного кода позволяют заказчику самостоятельно поддерживать продукт.

Как начать разработку прошивки
