Разработка усилителей класса AB — это инженерная задача по созданию аудиоустройств, сочетающих низкие искажения класса A и высокий КПД класса B. Технические специалисты заказывают такую разработку, когда нужен баланс между качеством звучания, тепловыделением и стоимостью серийного изделия. Студия проектирует схему смещения, драйверный каскад и выходной каскад, проводит измерения тока покоя и устраняет паразитное самовозбуждение. На выходе заказчик получает полный комплект конструкторской документации: принципиальную схему, печатную плату, Gerber-файлы и отчёт об испытаниях. Разработка усилителей класса AB охватывает весь цикл — от технического задания до подготовки к производству.

Главное

• Усилитель класса AB объединяет преимущества классов A и B: низкие искажения при эффективности 50–70% против 30% у класса A.
• Ключевой параметр — ток покоя выходных транзисторов, обычно 10–100 мА, который устраняет грубые искажения типа «ступенька».
• Студия выполняет полный цикл: расчёт схемы смещения, проектирование печатной платы, прототипирование и тестирование на осциллографе.
• Стоимость разработки усилителя класса AB варьируется от 500 до 5000 долларов в зависимости от сложности схемы и требований к сертификации.
• Применение интегральных решений LM3886 и TDA7293 сокращает срок разработки до 2–3 недель при мощности до 50–400 Вт.
• Правильный выбор конденсаторов с минимальной ёмкостью 2000 мкФ на 1 А тока предотвращает пульсации и увеличивает срок службы.

Что такое усилитель класса AB?

Усилитель класса AB — это двухтактная схема усиления аудиосигнала, в которой оба выходных транзистора работают в активной области одновременно в течение небольшого периода времени. Схема смещения устанавливает точку покоя выше нуля, но ниже, чем в классе A, поэтому каждый транзистор проводит чуть больше половины периода сигнала. Такой режим устраняет главный недостаток класса B — грубые искажения при переходе сигнала через ноль. Ток покоя в классе AB составляет обычно 1–5% от максимального тока, что обеспечивает малые искажения при сохранении высокого КПД 50–70%.

Технические специалисты выбирают класс AB для аудиофильских приложений, где недопустимы кроссоверные искажения, но важна энергоэффективность. Усилители класса AB применяются в домашних аудиосистемах, профессиональном звуковом оборудовании, автомобильных усилителях и встраиваемых аудиомодулях. Фильтр смещения и конденсатор в схеме стабилизируют рабочую точку и отфильтровывают паразитные сигналы. Драйверный каскад и выходной каскад работают согласованно, обеспечивая необходимое усиление без внесения тонких искажений.

Зачем нужен класс AB?

Класс AB решает фундаментальную проблему выбора между качеством и эффективностью. Усилитель класса A обеспечивает минимальные искажения, но рассеивает значительную мощность даже без сигнала: эффективность редко превышает 30%. Усилитель класса B эффективнее, но вносит грубые искажения типа «ступенька» в момент переключения транзисторов. Класс AB занимает промежуточное положение: эффективность достигает 60–70%, а искажения снижаются на 20–30% по сравнению с классом B при аналогичных условиях работы.

Для инженера-разработчика класс AB означает меньшие радиаторы, проще систему охлаждения и дольше срок службы компонентов. Снижение тепловых потерь уменьшает перегрев паяных соединений и конденсаторов, что напрямую влияет на надёжность устройства. Студия проектирует усилители класса AB для заказчиков, которым нужен воспроизводимый в производстве результат с предсказуемыми параметрами искажений и теплового режима.

Где применяются усилители класса AB?

Усилители класса AB востребованы в широком спектре аудиоустройств. Домашние аудиосистемы и усилители для наушников используют класс AB для получения чистого звучания при умеренном тепловыделении. Профессиональное звуковое оборудование — сценические мониторы, студийные усилители — требует надёжности при длительной работе на высоких уровнях мощности. Автомобильные аудиоусилители работают в условиях ограниченного охлаждения, поэтому класс AB с его балансом эффективности и качества — стандартный выбор.

Встраиваемые системы и IoT-устройства с аудиовыходом также используют класс AB в интегральном исполнении. Микросхемы LM3886 и TDA7293 позволяют реализовать усилитель мощности до 50–400 Вт с минимальной обвязкой. Студия адаптирует такие решения под требования заказчика: добавляет цепи защиты, согласующие каскады и фильтры питания.

Ключевые компоненты усилителя класса AB

В составе усилителя класса AB выделяются несколько функциональных узлов. Вход комбинированного усилителя принимает аудиосигнал и обеспечивает высокий импеданс, обычно 10 кОм и выше, чтобы не нагружать источник сигнала. Драйверный каскад усиливает сигнал по напряжению и току до уровня, достаточного для управления выходными транзисторами. Выходной каскад на комплементарной паре мощных биполярных транзисторов или MOSFET отдаёт ток в нагрузку.

Схема смещения формирует напряжение между базами выходных транзисторов, задающее ток покоя. Конденсаторы в цепи питания сглаживают пульсации и обеспечивают стабильность при резких изменениях тока нагрузки. Резисторы в эмиттерных цепях выходных транзисторов обеспечивают местную обратную связь и термостабилизацию. Фильтр смещения предотвращает прохождение высокочастотных помех в цепи управления рабочей точкой.

Как работает усилитель класса AB?

Принцип работы усилителя класса AB основан на двухтактной схеме с начальным смещением. Когда аудиосигнал проходит через усилитель, положительная полуволна усиливается одним транзистором, а отрицательная полуволна — другим. Благодаря схеме смещения переход между транзисторами происходит плавно, без резкого выключения одного и включения другого. Это решает главную проблему класса B — грубые искажения типа «ступенька», возникающие в момент перехода сигнала через ноль.

Ток покоя в классе AB составляет обычно 1–5% от максимального тока, для усилителя средней мощности 20–50 Вт это 30–80 мА. Слишком малый ток покоя — менее 10 мА — указывает на недостаточное смещение и приведёт к грубым искажениям. Избыточный ток — более 150 мА — вызовет перегрев и снижение КПД. Правильная настройка точки покоя критична для достижения низких искажений при разумном тепловыделении.

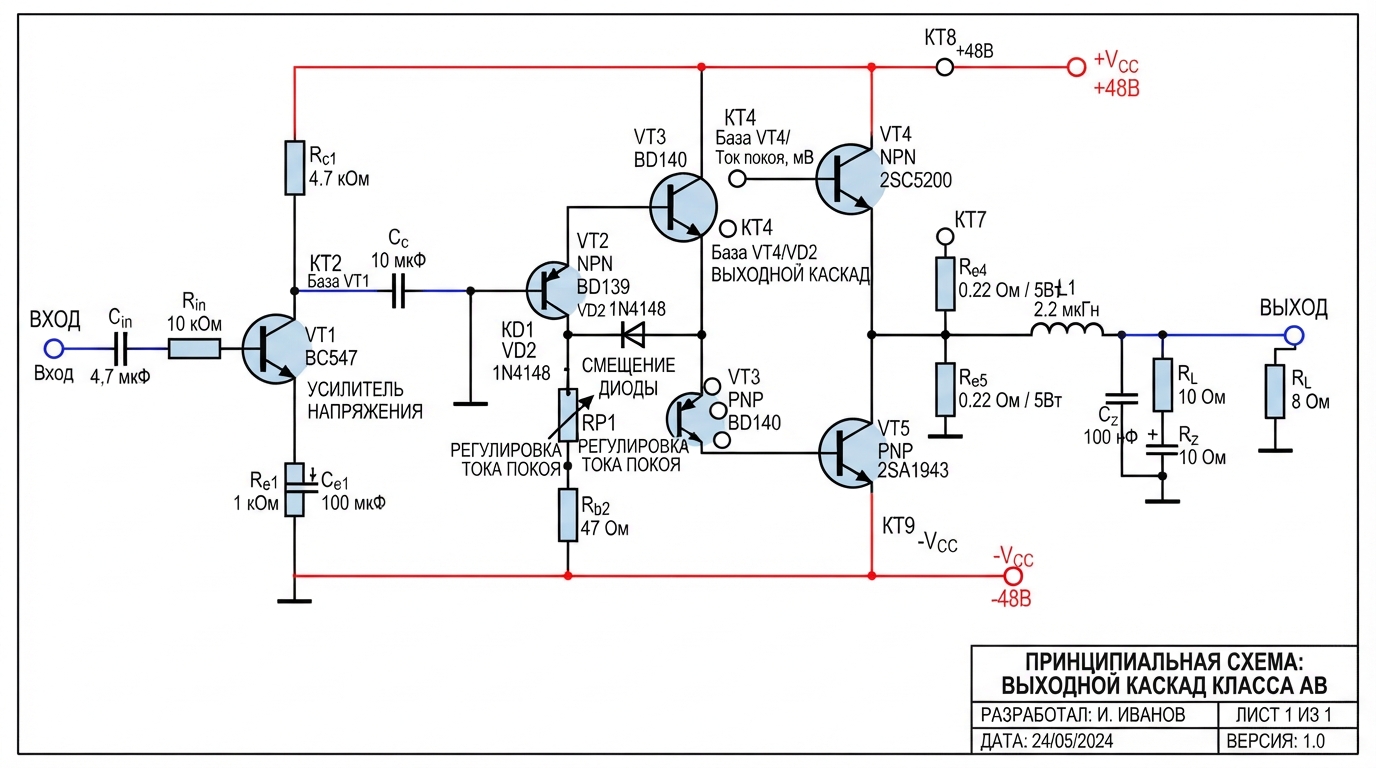

Схема смещения и ток покоя

Схема смещения в усилителе класса AB выполняет две функции: задаёт начальный ток через выходные транзисторы и компенсирует температурный дрейф параметров. В простейшем случае используются диоды или транзистор в диодном включении, установленные на общем радиаторе с выходными транзисторами. При нагреве падение напряжения на p-n-переходах уменьшается, что автоматически снижает ток покоя и предотвращает тепловой разгон.

Точная настройка тока покоя требует измерения мультиметром в разрыве цепи питания при отсутствии входного сигнала. Для усилителя на дискретных транзисторах типичный диапазон 10–100 мА. Интегральные усилители LM3886 и TDA7293 имеют внутреннюю схему смещения, оптимизированную производителем, что упрощает разработку, но ограничивает гибкость настройки под нестандартные режимы.

Драйверный и выходной каскады

Драйверный каскад должен обеспечить достаточный ток для управления выходными транзисторами. Рекомендуется использовать схемы с высоким коэффициентом усиления, такие как двухтактные схемы, для повышения эффективности управления нагрузкой. Драйверный каскад работает в режиме класса A, что обеспечивает линейность и низкие искажения при малых уровнях сигнала. Выходной каскад на мощных биполярных транзисторах, таких как 2N3055, или MOSFET, таких как IRF540, работает в режиме AB.

Выбор между биполярными транзисторами и MOSFET определяется требованиями к частоте работы и характеру нагрузки. Биполярные транзисторы имеют более высокий коэффициент усиления по току и меньшую стоимость. MOSFET отличаются высоким входным сопротивлением и отсутствием вторичного пробоя, что упрощает защиту выходного каскада. Студия подбирает компоненты под конкретное техническое задание, учитывая напряжение питания, мощность в нагрузке и требования к искажениям.

Роль конденсаторов в усилителе класса AB

Конденсаторы в усилителе класса AB выполняют функции фильтрации питания, разделения каскадов и частотной коррекции. Конденсаторы в усилителях класса A подвержены высоким пульсациям тока, что сокращает срок их службы. В усилителях класса AB пульсации возникают реже, но могут быть критичными при максимальных токах. Рекомендуется использовать конденсаторы с ёмкостью не менее 2000 мкФ на 1 А постоянного выходного тока. Для блока питания на 5 А минимальная ёмкость должна составлять 10000 мкФ.

Неправильный выбор конденсаторов может привести к самовозбуждению усилителей и ухудшению качества звука. Большие конденсаторы имеют высокую индуктивность, что увеличивает их импеданс на высоких частотах. Для компенсации параллельно электролитическим конденсаторам устанавливают керамические небольшой ёмкости с низким ЭПС. Студия рассчитывает параметры конденсаторов под конкретную схему и режим работы, проверяя стабильность на осциллографе.

Максим Набиуллин

Инженер-разработчик, руководитель компании

Разработка электроники это на самом деле очень четкий и понятный структурированный процесс. Любой проект от самого простого до сложного проходит через одни и те же этапы. Все начинается с технического задания. Затем мы продумываем архитектуру и рисуем принципиальную схему.

Что входит в услугу разработки усилителя класса AB?

Студия выполняет полный цикл разработки усилителя класса AB — от анализа технического задания до передачи документации для серийного производства. В объём работ входит схемотехническое проектирование, расчёт номиналов компонентов, трассировка печатной платы, изготовление прототипа и комплексное тестирование. Заказчик получает готовое решение с подтверждёнными параметрами, а не только набор файлов.

Состав услуги включает обязательные этапы, которые обеспечивают предсказуемый результат. Студия начинает с формализации требований: выходная мощность, сопротивление нагрузки, допустимый уровень искажений, габариты, тепловой режим. Затем инженер разрабатывает архитектуру и принципиальную схему, выбирает компоненты и рассчитывает схему смещения. После трассировки печатной платы изготавливается прототип, который проходит измерения и доработку.

• Расчёт и проектирование схемы смещения с настройкой тока покоя в диапазоне 10–100 мА
• Выбор выходных транзисторов: биполярных 2N3055, MOSFET IRF540 или интегральных LM3886, TDA7293
• Расчёт конденсаторов фильтра питания из условия 2000 мкФ на 1 А выходного тока

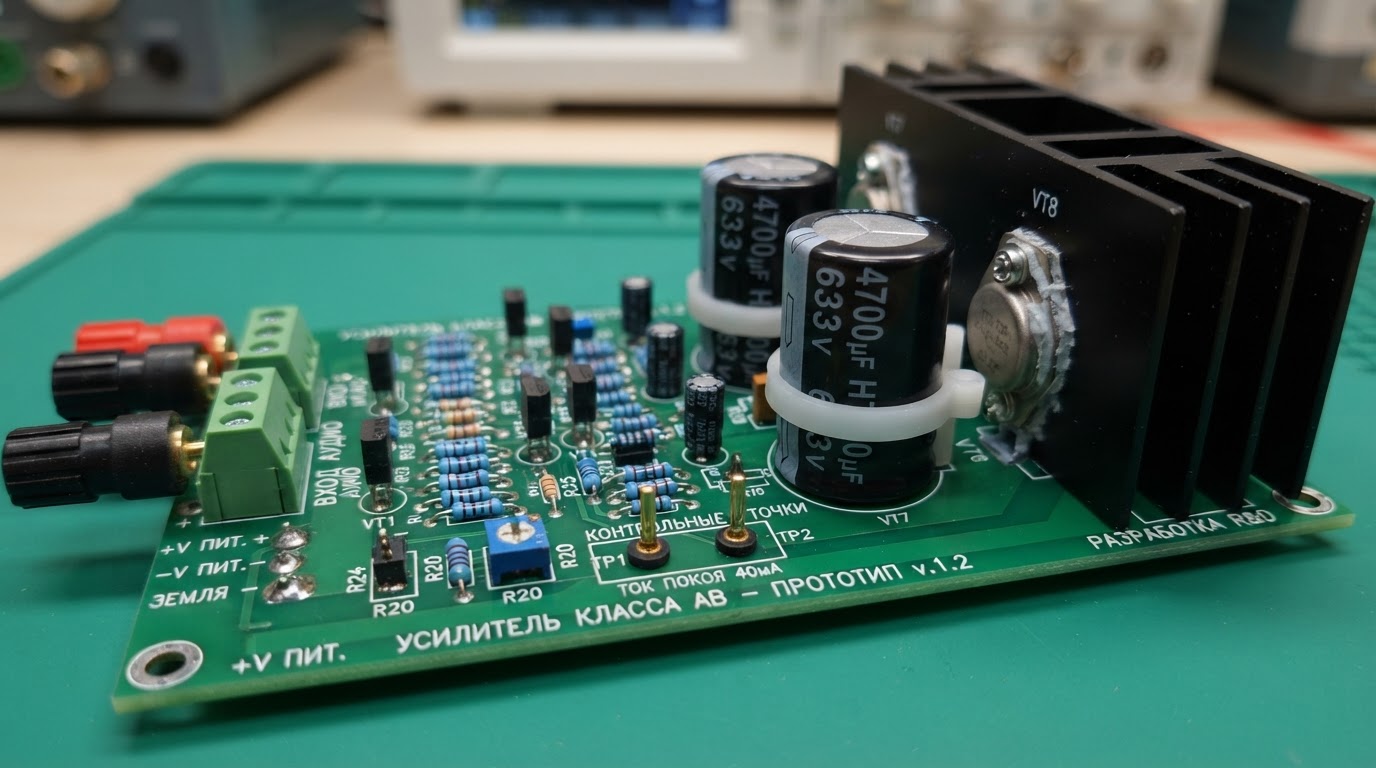

• Проектирование печатной платы с учётом тепловых режимов и паразитных связей
• Изготовление и монтаж прототипа, проверка паяных соединений
• Измерение тока покоя, анализ искажений на осциллографе, проверка на паразитное самовозбуждение
• Подготовка Gerber-файлов, BOM и конструкторской документации для производства

Что получает клиент на выходе?

Клиент получает полный пакет документации и материальных результатов. Принципиальная схема в формате САПР содержит все номиналы компонентов и контрольные точки для настройки. Gerber-файлы печатной платы готовы к передаче на производство. Перечень элементов с указанием точных моделей и допустимых замен упрощает закупку. Отчёт об испытаниях прототипа включает осциллограммы сигналов, измеренные значения тока покоя, температурные замеры и спектр искажений.

Дополнительно студия передаёт методику настройки и тестирования для производства. Инженеры заказчика получают инструкцию по установке тока покоя, проверке паразитного самовозбуждения и контролю качества паяных соединений. Это снижает риск младенческой смертности — отказов в первые часы работы устройства из-за скрытых дефектов монтажа или поддельных транзисторов.

План работ и этапы разработки усилителя класса AB

Разработка усилителя класса AB проходит через стандартные этапы, каждый из которых завершается измеримым результатом. Студия работает по структурированному процессу: техническое задание, архитектура, принципиальная схема, печатная плата, прототип, тестирование, документация. Сроки зависят от сложности схемы и требований к сертификации, но типичный проект занимает от 3 до 8 недель.

Как проходит тестирование усилителя класса AB?

Тестирование усилителя класса AB включает комплекс измерений для подтверждения заявленных параметров. Осциллограф визуализирует аудиосигнал на всех этапах усиления — от входа до выхода. С его помощью обнаруживаются грубые искажения в виде ступенек при переходе через ноль, тонкие искажения как нелинейность формы волны, паразитное самовозбуждение как высокочастотные колебания и проблемы с фазой.

Мультиметр измеряет ток покоя — ключевой параметр класса AB. Типичная процедура: отключить входной сигнал, включить в разрыв цепи питания миллиамперметр и измерить ток при отсутствии сигнала. Для усилителя средней мощности 20–50 Вт нормальный ток покоя составляет 30–80 мА. Мультиметром также проверяют напряжения смещения, сопротивления в сигнальном пути и качество паяных соединений. Высокий импеданс входа проверяется измерением входного сопротивления — должно быть 10 кОм и выше.

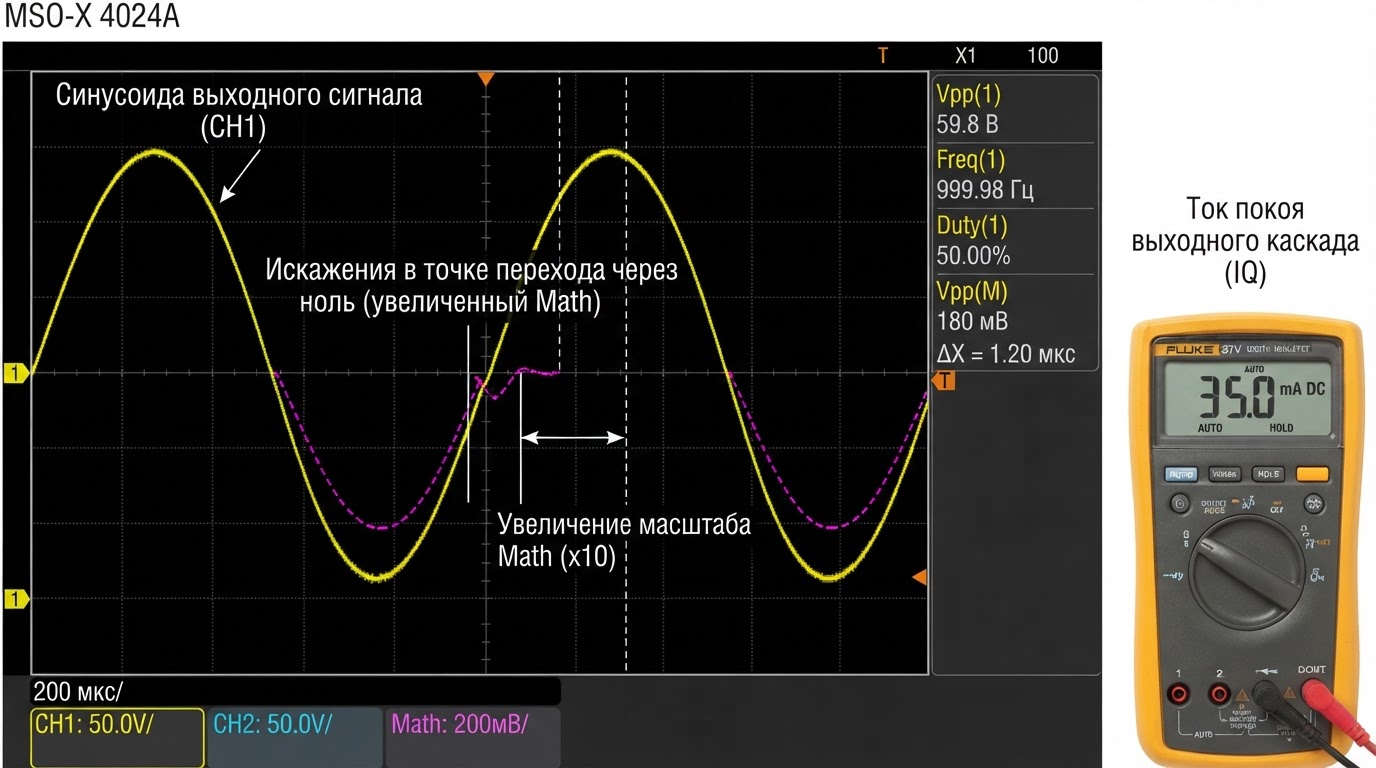

Измерение тока покоя и анализ искажений

Ток покоя — ключевой параметр, определяющий класс работы усилителя и уровень искажений. Измерение проводится при отключённом входном сигнале и подключённой нагрузке. Миллиамперметр включается в разрыв цепи питания выходного каскада. Для усилителя на дискретных транзисторах нормальное значение 30–80 мА. Если ток покоя менее 10 мА, схема смещения работает неправильно, и появятся грубые искажения. Ток выше 150 мА указывает на избыточное смещение, которое приведёт к перегреву.

Анализ искажений выполняется на осциллографе с использованием синусоидального сигнала. Грубые искажения видны как уплощение или ступенька в момент перехода сигнала через ноль. Тонкие искажения проявляются как отклонение формы волны от идеальной синусоиды. Паразитное самовозбуждение обнаруживается при подаче прямоугольного сигнала: на фронтах появляются затухающие колебания. Реактивное сопротивление на разных частотах оценивается генератором сигналов и осциллографом.

Игорь Волков

Инженер-разработчик силовой электроники (DC-DC, LLC, flyback)

Важно понимать, что для усилителя важно именно НАПРЯЖЕНИЕ питания, т.к выходной сигнал упирается именно в шины питания. И только потом ток, чтобы обеспечить математически вытекаемую отсюда мощность.

Сколько стоит разработка усилителя класса AB?

Стоимость разработки усилителя класса AB зависит от сложности схемы, требований к мощности и необходимости сертификации. Затраты на разработку схемы и проектирование могут составлять от 500 до 5000 долларов в зависимости от сложности проекта и уровня квалификации инженеров. Интегральные решения на LM3886 и TDA7293 сокращают стоимость и сроки, тогда как дискретные схемы с индивидуальной настройкой смещения требуют больше времени на тестирование и доводку.

Сертификация и соответствие стандартам — отдельная статья расходов. Процесс сертификации может стоить от 1000 до 10000 долларов в зависимости от требований и стандартов, которым должен соответствовать продукт. Сюда входит тестирование на безопасность, электромагнитную совместимость и другие аспекты. Производственные затраты варьируются в зависимости от объёма: при массовом производстве стоимость единицы может снизиться до 30–50% от первоначальной цены.

Факторы, влияющие на стоимость

Стоимость разработки усилителя класса AB формируется из нескольких компонентов. Выбор компонентов играет ключевую роль: высококачественные транзисторы могут стоить от 1 до 5 долларов за штуку, стандартные — 0,1–1 доллар. Конденсаторы с высокой ёмкостью и низким эквивалентным последовательным сопротивлением варьируются от 0,5 до 3 долларов. Объём производства влияет на цену единицы: при массовом производстве стоимость может снизиться на 30–50% благодаря экономии на масштабе.

Сложность проектирования определяется топологией схемы, количеством каскадов и требованиями к искажениям. Дискретная схема с индивидуальной настройкой тока покоя требует больше времени на тестирование, чем интегральное решение. Требования к сертификации добавляют от 1000 до 10000 долларов. Оптимизация бюджета достигается за счёт использования доступных компонентов, упрощения схемы и автоматизации сборки.

Почему выбирают нас для разработки усилителей класса AB?

Студия сочетает глубокую схемотехническую экспертизу с отработанным процессом разработки электроники. Инженеры понимают физику работы усилителя класса AB на уровне, который позволяет находить неочевидные проблемы до их проявления в прототипе. Тонкая подгонка номиналов резисторов в силовой части — это не формальность, а способ добиться стабильной работы без паразитного самовозбуждения и перегрева.

Преимущество студии — в структурированном подходе к каждому проекту. Любой проект от самого простого до сложного проходит через одни и те же этапы: техническое задание, архитектура, принципиальная схема. Это даёт предсказуемый результат в оговоренные сроки. Заказчик не получает «чёрный ящик»: каждый этап завершается измеримым результатом и согласованием.

Опыт в разработке усилителей и источников питания

Студия специализируется на разработке усилителей мощности и импульсных источников питания. Разработчик ИИП и УМЗЧ понимает связь между качеством питания и параметрами усилителя: выходной сигнал упирается именно в шины питания. Поэтому при разработке усилителя класса AB инженеры студии уделяют особое внимание фильтрации питания и выбору конденсаторов. Минимальная ёмкость 2000 мкФ на 1 А тока — это базовое правило, которое проверяется на практике.

Интегральные усилители на базе LM3886 используются как радиолюбителями, так и профессиональными разработчиками для создания высококачественных аудиоусилителей мощностью до 50 Вт. Студия применяет такие решения для задач, где важны сроки и воспроизводимость. Для более мощных приложений используется TDA7293 с дополнительными транзисторами, позволяющая достигать выходной мощности до 400 Вт на нагрузке 4 Ом.

Примеры работ по разработке усилителей класса AB

Студия реализовала проекты усилителей класса AB в разных конфигурациях — от компактных интегральных решений до мощных дискретных схем. Каждый проект решал конкретную задачу заказчика: обеспечить низкие искажения, уложиться в габариты, выдержать тепловой режим при длительной работе.

Кейс 1: Усилитель для домашней аудиосистемы на LM3886. Задача — разработать стереоусилитель мощностью 50 Вт на канал при нагрузке 8 Ом с коэффициентом гармоник не более 0,01%. Решение: интегральный усилитель LM3886 с напряжением питания ±35 В, встроенная защита от перегрузок и короткого замыкания. Результат: прототип прошёл тестирование за 3 недели, коэффициент гармоник составил примерно 0,01%.

Кейс 2: Мощный усилитель для профессионального применения на TDA7293. Задача — получить выходную мощность до 400 Вт на нагрузке 4 Ом при максимальном напряжении питания не выше 45 В. Решение: схема на TDA7293 с дополнительными транзисторами в выходном каскаде. Результат: достигнута заявленная мощность при контролируемом тепловом режиме, документация передана для мелкосерийного производства.

Кейс 3: Дискретный усилитель класса AB с настраиваемым током покоя. Задача — спроектировать усилитель для аудиофильского применения с минимальными тонкими искажениями. Решение: дискретная схема на биполярных транзисторах с индивидуальной настройкой схемы смещения, ток покоя 50 мА. Результат: низкие искажения подтверждены осциллографическим анализом, подготовлена методика настройки для производства.

Типичные ошибки при разработке усилителей класса AB

Разработка усилителя класса AB сопряжена с характерными ошибками, которые приводят к искажениям, перегреву или отказам. Понимание этих ошибок позволяет избежать их на этапе проектирования, а не в процессе тестирования. Студия систематически выявляет и устраняет такие проблемы на ранних стадиях.

Неправильная настройка тока покоя. Слишком малый ток покоя — менее 10 мА — приводит к грубым искажениям типа «ступенька». Избыточный ток — более 150 мА — вызывает перегрев и снижение КПД. Студия настраивает ток покоя в диапазоне 10–100 мА с проверкой на осциллографе и мультиметром.

Ошибки выбора конденсаторов. Неправильный выбор конденсаторов может привести к самовозбуждению усилителей и ухудшению качества звука. Большие конденсаторы имеют высокую индуктивность, что увеличивает их импеданс на высоких частотах. Студия рассчитывает ёмкость из условия 2000 мкФ на 1 А тока и добавляет керамические конденсаторы для компенсации индуктивности.

Использование поддельных транзисторов. Поддельные транзисторы — частая причина отказов в первые часы работы. Младенческая смертность проявляется как внезапный выход из строя без видимых причин. Студия закупает компоненты у проверенных поставщиков и проводит входной контроль.

Плохие паяные соединения. Некачественный монтаж приводит к периодическим отказам и паразитному самовозбуждению. Студия проверяет качество паяных соединений визуально и мультиметром, а также проводит термоциклирование прототипа для выявления скрытых дефектов.

Игорь Волков

Инженер-разработчик силовой электроники (DC-DC, LLC, flyback)

Не нужно слепо верить даташитным рекомендациям, там они бывают иногда откровенно плохими. И, конечно, решающую роль сыграла более тонкая подгонка номиналов резисторов в силовой части.

Как избежать перегрева и паразитного самовозбуждения?

Перегрев усилителя класса AB возникает при избыточном токе покоя, недостаточном радиаторе или неправильной термокомпенсации схемы смещения. Рассеивание мощности контролируется измерением температуры радиаторов: перегрев свыше 70–80°C указывает на неисправность или неправильную настройку точки покоя. Студия проектирует тепловой режим с запасом, устанавливает схему смещения на общем радиаторе с выходными транзисторами и проверяет температуру при длительной работе на максимальной мощности.

Паразитное самовозбуждение проявляется как высокочастотные колебания на выходе при отсутствии входного сигнала. Причины — неудачная трассировка печатной платы, недостаточная развязка по питанию, высокий импеданс сигнальных цепей. Студия обнаруживает самовозбуждение на осциллографе при подаче прямоугольного сигнала и устраняет его корректировкой цепи обратной связи, добавлением развязывающих конденсаторов и оптимизацией трассировки.

Соответствие стандартам и качество

Разработка усилителя класса AB для коммерческого применения требует соответствия стандартам безопасности и электромагнитной совместимости. Процесс сертификации может стоить от 1000 до 10000 долларов в зависимости от требований и стандартов. Студия проектирует схемы с учётом требований ЭМС на ранних этапах, что снижает риск неудачной сертификации и доработок.

Тестирование на безопасность включает проверку изоляции, защиту от короткого замыкания и перегрузок. Интегральные усилители LM3886 имеют встроенную защиту от перегрузок и короткого замыкания, что упрощает сертификацию. Для дискретных схем студия добавляет внешние цепи защиты: предохранители, ограничители тока, термовыключатели. Электромагнитная совместимость обеспечивается грамотной трассировкой, экранированием и фильтрацией входных и выходных цепей.

Методы контроля качества

Контроль качества в студии включает несколько уровней проверки. Входной контроль компонентов отсеивает поддельные транзисторы и некачественные конденсаторы. После монтажа проверяются паяные соединения визуально и мультиметром. Функциональное тестирование включает измерение тока покоя, анализ искажений на осциллографе, проверку на паразитное самовозбуждение и контроль температуры при максимальной мощности. Прототип проходит термоциклирование для выявления скрытых дефектов и младенческой смертности.

Мультиметр используется для измерения тока покоя и напряжений смещения. Осциллограф визуализирует аудиосигнал и выявляет грубые и тонкие искажения. Реактивное сопротивление на разных частотах оценивается генератором сигналов и осциллографом. Высокий импеданс входа проверяется измерением входного сопротивления — должно быть 10 кОм и выше. Рассеивание мощности контролируется измерением температуры радиаторов.

Часто задаваемые вопросы

Как выбрать конденсаторы для усилителя класса AB?

Рекомендуется использовать конденсаторы с ёмкостью не менее 2000 мкФ на 1 А постоянного выходного тока. Например, для блока питания на 5 А минимальная ёмкость должна составлять 10000 мкФ. Параллельно электролитическим конденсаторам устанавливают керамические небольшой ёмкости с низким ЭПС для компенсации индуктивности на высоких частотах.

Какие проблемы могут возникнуть с конденсаторами в усилителях класса AB?

В усилителях класса AB могут возникать пульсации тока при максимальных нагрузках, что приводит к перегреву и сокращению срока службы конденсаторов. Большие конденсаторы имеют высокую индуктивность, увеличивающую импеданс на высоких частотах. Неправильный выбор конденсаторов может вызвать самовозбуждение и ухудшение качества звука.

Как правильно настроить схему смещения для усилителя класса AB?

Схема смещения должна обеспечивать оптимальный ток покоя через выходные транзисторы в диапазоне 10–100 мА. Это минимизирует искажения и улучшает линейность. Настройка выполняется мультиметром в разрыве цепи питания при отсутствии входного сигнала. Для усилителя 20–50 Вт нормальный ток покоя составляет 30–80 мА.

Какие транзисторы лучше использовать в усилителях класса AB?

Рекомендуется использовать мощные биполярные транзисторы, такие как 2N3055, или MOSFET, такие как IRF540, в зависимости от требуемой мощности и частоты работы. Для интегральных решений подходят LM3886 для мощности до 50 Вт и TDA7293 с дополнительными транзисторами для мощности до 400 Вт.

Каковы основные причины отказов в усилителях класса AB?

Основные причины отказов включают перегрев, плохие паяные соединения и использование поддельных компонентов. Младенческая смертность проявляется в первые часы работы устройства. Для предотвращения отказов студия проводит входной контроль компонентов, термоциклирование прототипа и проверку качества монтажа.

Как проводить тестирование усилителя класса AB?

Для тестирования используется осциллограф для визуализации аудиосигнала и мультиметр для измерения тока покоя. Осциллограф выявляет грубые искажения в виде ступенек, тонкие искажения и паразитное самовозбуждение. Мультиметр проверяет напряжения смещения, сопротивления в сигнальном пути и качество паяных соединений.

Итоги

Разработка усилителя класса AB — это инженерная задача, требующая точной настройки схемы смещения и тщательного тестирования.

• Усилитель класса AB объединяет низкие искажения класса A и эффективность 50–70% класса B
• Ток покоя 30–80 мА для усилителя 20–50 Вт — ключевой параметр, устраняющий грубые искажения
• Конденсаторы фильтра питания выбираются из расчёта минимум 2000 мкФ на 1 А выходного тока
• Студия выполняет полный цикл: от технического задания до Gerber-файлов и отчёта об испытаниях
• Стоимость разработки варьируется от 500 до 5000 долларов, сертификация добавляет от 1000 долларов
• Интегральные решения LM3886 и TDA7293 сокращают срок разработки до 2–3 недель
• Тестирование на осциллографе и мультиметром выявляет искажения, самовозбуждение и перегрев
