Разработка усилителей класса A — это специализированная инженерная задача, требующая глубокого понимания аналоговой схемотехники, тепловых режимов и тонкостей звуковоспроизведения. Усилитель класса A работает в режиме, когда выходной транзистор или лампа проводит ток на протяжении всего периода сигнала, что обеспечивает минимальные искажения, но ценой низкого КПД — от 25 до 50 процентов. Студия выполняет полный цикл проектирования таких усилителей: от расчёта схемы и выбора компонентов до прототипирования, тестирования и подготовки к мелкосерийному производству. Мы работаем как с транзисторными, так и с ламповыми топологиями, включая каскады на триодах и тетродах, а также специализированные решения для аналоговой магнитной записи.

Главное

• Усилитель класса A обеспечивает наивысшую линейность и наименьший уровень гармонических искажений среди аналоговых классов усиления, что делает его стандартом для аудиофильской аппаратуры.
• КПД усилителя класса A составляет 25–50 процентов, поэтому проектирование требует серьёзного теплового расчёта, выбора радиаторов и термостабилизации выходных каскадов.
• Разработка включает схемотехническое проектирование, расчёт режимов по постоянному току, моделирование, трассировку печатной платы, прототипирование и серию электрических и акустических испытаний.
• Студия закрывает весь цикл — от технического задания до готового образца с комплектом конструкторской документации, Gerber-файлами и отчётами об испытаниях.
• Стоимость разработки усилителя класса A зависит от выходной мощности, топологии (транзисторная или ламповая), требований к шумам и линейности, а также от объёма подготовки к производству.

Что такое усилитель класса A?

Определение и принцип работы

Усилитель класса A — это усилительный каскад, в котором активный элемент (биполярный транзистор, полевой транзистор или электронная лампа) работает в линейной области своей передаточной характеристики на протяжении всего периода входного сигнала. Ток покоя выходного каскада в классе A устанавливается таким образом, чтобы даже при максимальной амплитуде сигнала транзистор или лампа не входили в режим отсечки. Именно поэтому усилитель класса A демонстрирует наименьший уровень гармонических искажений и наиболее предсказуемую гармоническую структуру, что особенно ценится в трактах воспроизведения звука.

Принцип работы усилителя класса A основан на постоянном потреблении мощности от источника питания независимо от уровня сигнала. Выходной каскад рассеивает значительную мощность в состоянии покоя, и эта мощность преобразуется в тепло. Для инженера это означает, что проектирование такого усилителя невозможно без точного теплового расчёта, выбора эффективных радиаторов и, в ряде случаев, принудительного охлаждения. По данным базы знаний, конденсаторы в усилителях класса A подвержены максимальным пульсациям тока, что сокращает их срок службы — при эксплуатации три часа в день ресурс электролитических конденсаторов может составить менее двух лет.

Практическая ценность класса A заключается в отсутствии искажений перекрестка, характерных для класса B, и в сохранении линейности на малых уровнях сигнала. Для аудиофильских применений, студийной аппаратуры и измерительных трактов это часто перевешивает недостатки, связанные с низким КПД и большим тепловыделением.

Где применяются усилители класса A

Усилители класса A находят применение в тех областях, где качество сигнала важнее энергоэффективности. Основные сферы:

• Аудиофильские усилители мощности для домашних акустических систем с выходной мощностью от 5 до 50 Вт на канал.
• Ламповые усилители на триодах и тетродах, включая каскады на лампах 6С33, которые обеспечивают тёплое и насыщенное звучание.
• Усилители записи и тракты аналоговой магнитной записи, где важна высокая чёткость и минимальные искажения при работе с сигналами записи.
• Предварительные усилители и линейные каскады, где мощность невелика, а требования к линейности максимальны.
• Измерительные усилители с автоподстройкой нуля, где важна стабильность параметров и низкий дрейф.

В профессиональном аудио класс A чаще встречается в студийных мониторных трактах и микрофонных предусилителях, тогда как для мощных оконечных каскадов используются классы AB, G или D. Однако для тех задач, где на первом месте стоит гармоническая структура и естественность звучания, класс A остаётся безальтернативным.

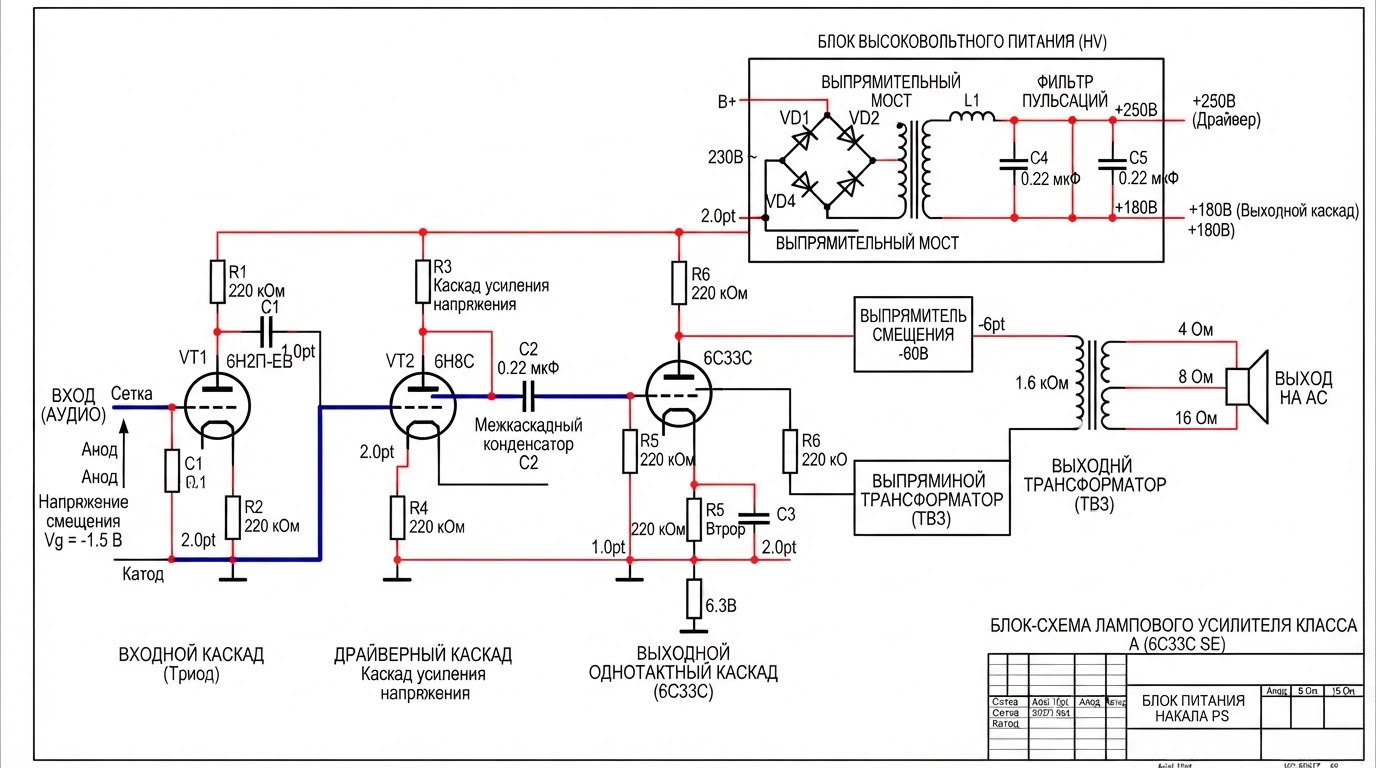

Ламповый усилитель класса A и его особенности

Ламповый усилитель класса A строится на электронных лампах — триодах, тетродах или пентодах, включённых в однотактные или двухтактные каскады. Однотактный ламповый каскад класса A на триоде обеспечивает особенно мягкую и естественную передачу музыкального сигнала, однако его выходная мощность ограничена несколькими ваттами. Двухтактный ламповый усилитель класса A позволяет поднять мощность до 15–30 Вт на канал при сохранении линейности.

Особенность ламповых усилителей класса A — необходимость применения выходных трансформаторов с соотношением витков 1:1 или 1:4 для согласования высокого внутреннего сопротивления лампы с низкоомной нагрузкой акустической системы. Трансформатор должен соответствовать выходной мощности усилителя и обеспечивать необходимое напряжение. Лампы, такие как 6С33, отличаются низким внутренним сопротивлением и высокой линейностью, что упрощает проектирование выходного каскада, но требует тщательного расчёта цепей накала и высоковольтного питания.

Высоковольтный каскад лампового усилителя предъявляет особые требования к выбору конденсаторов фильтра питания. Рекомендуется использовать несколько небольших конденсаторов вместо одного большого — это повышает суммарную площадь поверхности и допустимый ток пульсаций, продлевая срок службы. Параллельно электролитическим конденсаторам устанавливаются плёночные шунтирующие конденсаторы, которые снижают импеданс на высоких частотах и улучшают стабильность работы.

Как работает усилитель класса A и из чего состоит

Архитектура транзисторного усилителя класса A

Транзисторный усилитель класса A обычно строится по трёхкаскадной схеме: дифференциальный входной каскад, одноступенчатый каскад усиления напряжения и выходной каскад на комплементарных парах транзисторов. Эталонный усилитель, описанный в базе знаний, включает дифференциальный входной каскад, который обеспечивает подавление синфазных помех и стабильность нуля на выходе, одноступенчатый каскад усиления напряжения, задающий основное усиление, и выходной каскад, работающий в режиме класса A.

Для выходного каскада класса A часто используются биполярные транзисторы типа 2N3055 или MJ2955, а также комплементарные пары NPN и PNP. Комплементарный выходной каскад обеспечивает лучшую линейность и меньшие искажения по сравнению с квазикомплементарным. Ток покоя выходных транзисторов устанавливается таким образом, чтобы при максимальной амплитуде сигнала ни один из транзисторов не закрывался полностью.

Ключевая проблема транзисторного класса A — термостабилизация. При нагреве транзисторов увеличивается коэффициент усиления, что может привести к лавинообразному росту тока покоя и выходу каскада из строя. Для решения этой задачи применяются радиаторы с запасом по теплоотводу, термодатчики на радиаторах и цепи автоматической регулировки тока покоя. Дифференциальные цепи также снижают дрейф нуля, вызванный изменением температуры и нестабильностью источников питания.

Роль источника питания в усилителе класса A

Источник питания для усилителя класса A — это не вспомогательный узел, а критически важный элемент, определяющий качество звука и надёжность устройства. Для усилителя важно именно напряжение питания, потому что выходной сигнал упирается именно в шины питания, и только потом ток, чтобы обеспечить математически вытекаемую отсюда мощность. Если напряжение питания проседает под нагрузкой, максимальная неискажённая выходная мощность снижается, а искажения растут.

Стабилизированный источник питания с низким выходным сопротивлением обеспечивает стабильность напряжения на шинах питания при изменении потребляемого тока. Для усилителей класса A, которые потребляют постоянный ток покоя, это особенно важно, поскольку любые пульсации напряжения модулируют выходной сигнал. Использование шунтирующих плёночных конденсаторов параллельно электролитам улучшает стабильность и снижает импеданс на высоких частотах.

При подключении усилителя к сети необходима защита проводки и оборудования от сбоев. Наиболее распространённой формой защиты являются предохранители, которые предотвращают катастрофические повреждения при выходе компонентов из строя. Для трансформаторов с высоким пусковым током рекомендуется использовать предохранители с медленным срабатыванием и схемы плавного пуска, особенно для трансформаторов мощностью выше 300 В·А.

Линейность, гармоническая структура и обратная связь

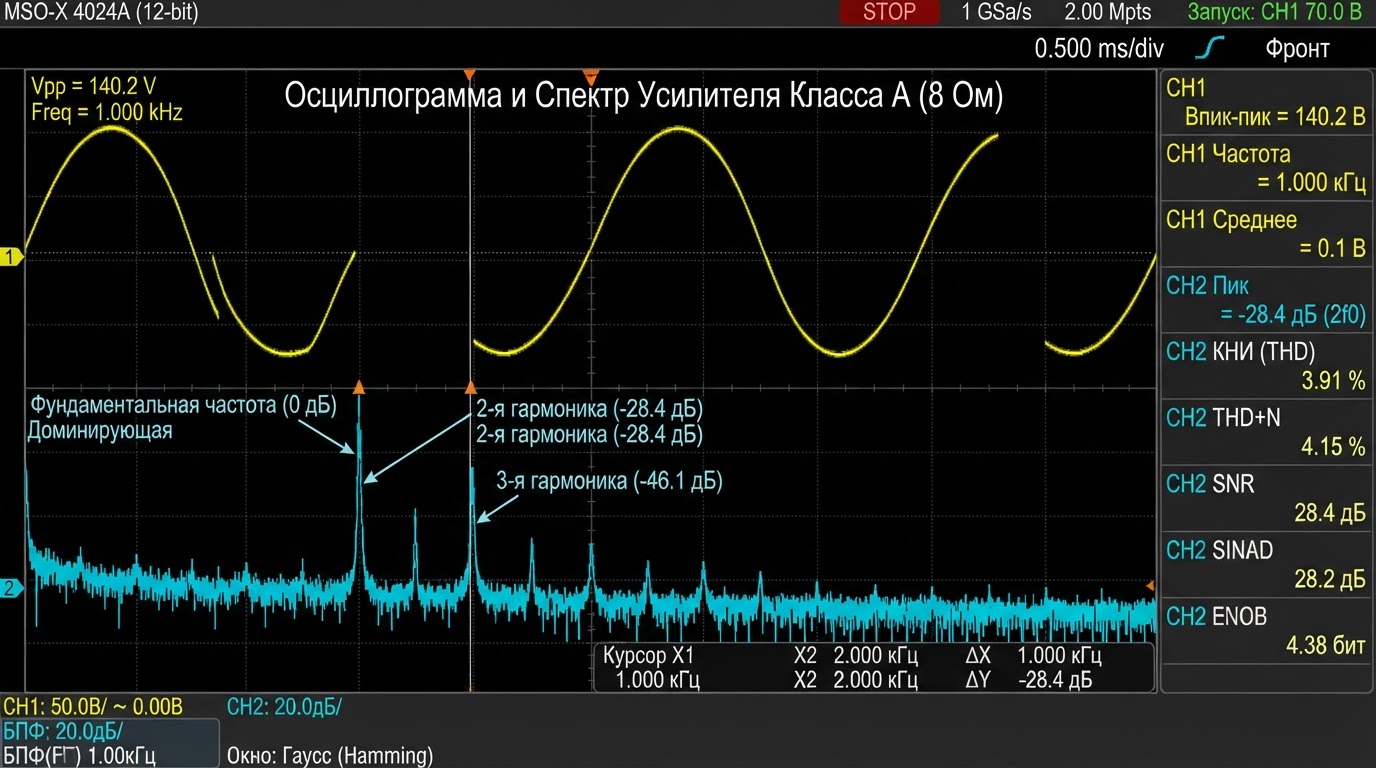

Линейность усилителя класса A напрямую связана с его гармонической структурой. В идеальном усилителе класса A гармонические искажения минимальны, а их спектр состоит преимущественно из второй гармоники, которая воспринимается на слух как мягкое обогащение тембра. Это выгодно отличает класс A от класса B, где искажения перекрестка порождают нечётные гармоники, субъективно воспринимаемые как резкость и жёсткость.

Для улучшения линейности применяется отрицательная обратная связь, которая снижает искажения и повышает стабильность работы. Современные усилители способны воспроизводить широкий частотный диапазон и минимизировать искажения благодаря использованию технологий обратной связи. Однако среди части аудиофилов существует мнение, что использование обратной связи негативно сказывается на качестве звука, что вызывает споры среди разработчиков. Компромиссным решением является умеренная глубина обратной связи, достаточная для снижения искажений, но не разрушающая естественную гармоническую структуру.

Интермодуляционные искажения возникают из-за нелинейности передаточной характеристики усилителя, что приводит к появлению паразитных сигналов на комбинационных частотах. Эти искажения могут значительно ухудшить качество сигнала, особенно при высоких мощностях. Нереалистичные требования к воспроизведению полной мощности на частоте 20 кГц могут привести к ухудшению качества звука, поэтому при проектировании важно задавать реалистичные целевые параметры.

Усилители класса A в трактах магнитной записи

Отдельное направление разработки — усилители класса A для аналоговой магнитной записи и кассетных магнитофонов. В таких устройствах усилитель записи работает с сигналами записи, подаваемыми на магнитную головку, и должен обеспечивать точную амплитудно-частотную коррекцию. Шумоподавители Dolby B и Dolby C применяются для снижения шума магнитной ленты, и усилитель записи должен корректно взаимодействовать с этими системами, сохраняя частотную характеристику.

Усилитель записи для кассетного магнитофона обычно строится на малошумящих транзисторах, спектральная плотность шума которых не превышает 1 нВ/Гц√Hz. Использование малошумящих транзисторов позволяет значительно снизить уровень шумов по сравнению с операционными усилителями, что особенно важно в аудиоприложениях. Подмагничивание — процесс подачи высокочастотного тока смещения на записывающую головку — требует отдельного генератора тока, стабильного по амплитуде и частоте.

В трактах воспроизведения кассетных магнитофонов усилители класса A обеспечивают высокую чёткость и низкий уровень шума. Однако стоит учитывать, что для современных цифровых источников звука такие схемы применяются реже, а их место занимают интегральные решения с более высоким КПД. Тем не менее, для реставрации винтажной аппаратуры и создания специализированных студийных устройств разработка усилителей класса A для магнитной записи остаётся востребованной нишей.

Максим Набиуллин

Инженер-разработчик, руководитель компании

Разработка электроники это на самом деле очень четкий и понятный структурированный процесс. Любой проект от самого простого до сложного проходит через одни и те же этапы. Все начинается с технического задания. Затем мы продумываем архитектуру и рисуем принципиальную схему.

Что входит в услугу разработки усилителя класса A

Студия выполняет полный цикл проектирования усилителей класса A — от формализации технического задания до передачи готового образца и комплекта документации. В объём работ входит:

• Разработка принципиальной схемы усилителя класса A с расчётом режимов по постоянному току, выбором топологии (однотактная или двухтактная, транзисторная или ламповая) и определением номиналов компонентов.
• Моделирование схемы в SPICE-симуляторах: анализ частотной характеристики, гармонических и интермодуляционных искажений, проверка устойчивости при различных нагрузках.
• Тепловой расчёт выходных каскадов: выбор радиаторов, расчёт рассеиваемой мощности, проектирование цепей термостабилизации и защиты от перегрева.
• Проектирование печатной платы с учётом требований по электромагнитной совместимости, разделения аналоговых и силовых цепей, минимизации паразитных связей.
• Подбор компонентов и составление перечня элементов (BOM) с учётом доступности, стоимости и требований к надёжности.
• Прототипирование и отладка: изготовление опытного образца, настройка токов покоя, измерение параметров, устранение самовозбуждения и паразитных наводок.
• Тестирование и подготовка к производству: электрические испытания, акустические прослушивания, формирование Gerber-файлов, сборочных чертежей и инструкций.

На выходе клиент получает принципиальную схему в формате САПР, Gerber-файлы печатной платы, перечень компонентов с указанием поставщиков, настроенный прототип, отчёты об измерениях и испытаниях, а также рекомендации по серийному производству. Для ламповых усилителей дополнительно разрабатываются схемы высоковольтного питания, цепи накала и согласующие трансформаторы.

План работ и этапы

Процесс разработки усилителя класса A структурирован и прозрачен. Каждый проект проходит через одни и те же этапы — от технического задания до финальных испытаний.

Сроки зависят от сложности проекта: простой транзисторный усилитель класса A на 10 Вт может быть разработан за 6–8 недель, тогда как ламповый однотактный усилитель с высоковольтным питанием и выходными трансформаторами потребует 10–14 недель. Параллельно с проектированием платы выполняется заказ комплектующих с длительными сроками поставки — это сокращает общее время проекта.

Игорь Волков

Инженер-разработчик силовой электроники (DC-DC, LLC, flyback)

Важно понимать, что для усилителя важно именно НАПРЯЖЕНИЕ питания, т.к выходной сигнал упирается именно в шины питания. И только потом ток, чтобы обеспечить математически вытекаемую отсюда мощность.

Сколько стоит разработка усилителя класса A

Стоимость разработки усилителя класса A зависит от нескольких факторов: выходной мощности, топологии (транзисторная или ламповая), требований к линейности и шумам, а также от необходимости сертификации. Средние затраты на проектирование и тестирование составляют от 10 000 до 50 000 долларов в зависимости от сложности проекта и уровня требуемой производительности.

Стоимость компонентов также варьируется. Высококачественные лампы могут стоить от 20 до 200 долларов за штуку, а транзисторы — от 1 до 10 долларов в зависимости от параметров. Сертификация на соответствие стандартам безопасности и электромагнитной совместимости может стоить от 5 000 до 20 000 долларов в зависимости от требований рынка и региона. Производственные затраты зависят от объёма: мелкосерийное производство одного усилителя может стоить от 100 до 500 долларов, тогда как массовое производство снижает эту цифру.

Оптимизация бюджета достигается выбором более доступных компонентов, использованием стандартных схемотехнических решений и уменьшением объёма тестирования. Однако важно сохранять баланс между стоимостью и качеством, чтобы не ухудшить конечный продукт. Студия помогает клиенту выбрать оптимальный уровень проработки под конкретную задачу — от прототипа для проверки концепции до полного комплекта документации для серийного производства.

Почему выбирают нас

Студия сочетает глубокую схемотехническую экспертизу с системным подходом к проектированию. Мы не просто рисуем схему — мы доводим усилитель до стабильной работы в реальных условиях эксплуатации, с учётом тепловых режимов, разброса параметров компонентов и требований к надёжности.

Наш опыт в разработке импульсных источников питания и усилителей мощности звуковой частоты позволяет решать комплексные задачи — например, проектировать стабилизированные источники питания с низким уровнем пульсаций для высокочувствительных каскадов. Мы уделяем особое внимание термостабилизации выходных каскадов, поскольку именно перегрев является основной причиной отказов усилителей класса A.

Примеры наших работ

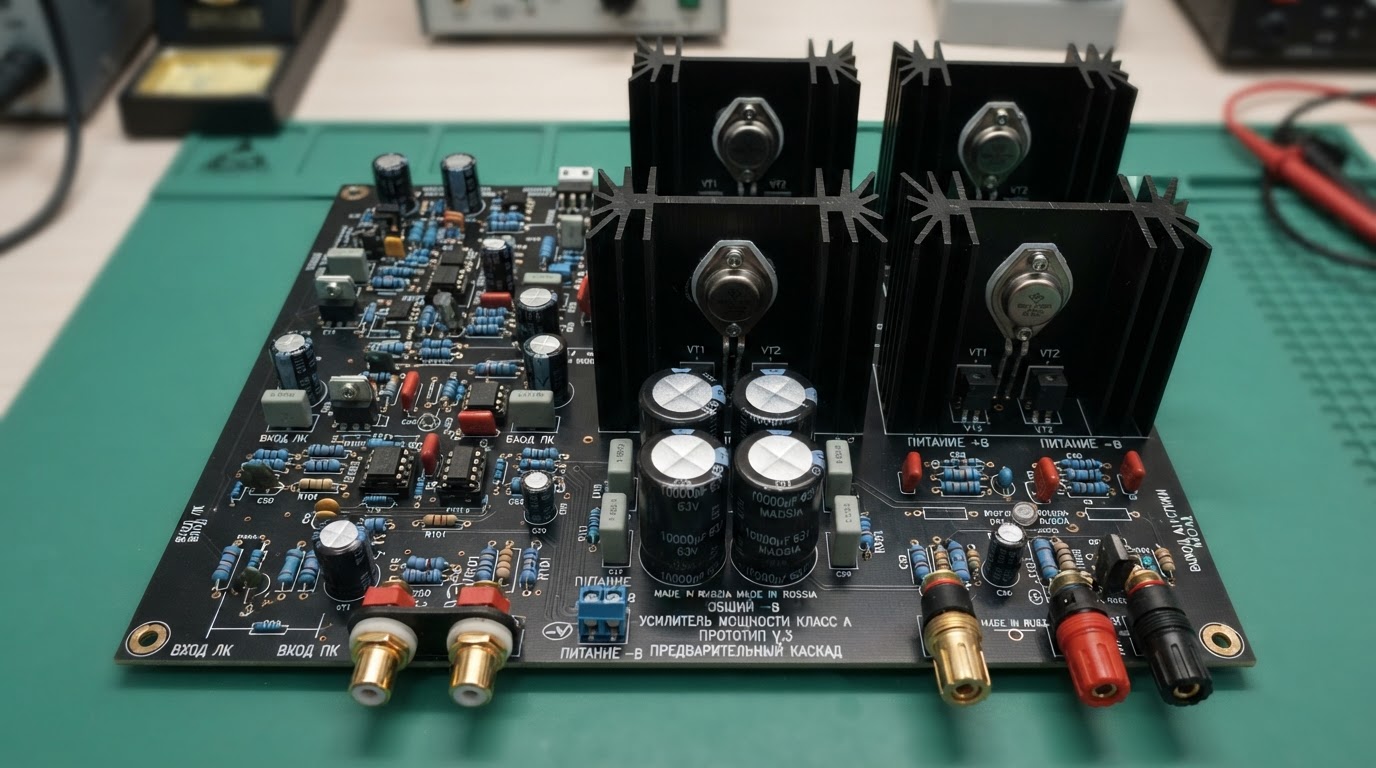

Транзисторный усилитель класса A для наушников

Задача: разработать усилитель для высокоомных наушников с выходной мощностью 1 Вт на канал, уровнем гармонических искажений не более 0,01 процента и минимальным шумом. Решение: построение по трёхкаскадной схеме с дифференциальным входом, использование малошумящих транзисторов с спектральной плотностью шума не более 1 нВ/Гц√Hz, стабилизированный источник питания с шунтирующими плёночными конденсаторами. Результат: измеренный КНИ на частоте 1 кГц составил 0,007 процента, уровень шума ниже порога слышимости, нагрев корпуса в пределах 45 градусов Цельсия.

Ламповый однотактный усилитель на 6С33

Задача: создать ламповый усилитель класса A с выходной мощностью 12 Вт на канал, работающий на нагрузку 8 Ом. Решение: однотактный выходной каскад на лампе 6С33, выходной трансформатор с соотношением витков 1:4, высоковольтный источник питания с несколькими небольшими конденсаторами вместо одного большого для увеличения допустимого тока пульсаций. Результат: мягкая гармоническая структура с доминирующей второй гармоникой, стабильная работа при изменении сетевого напряжения в пределах 10 процентов.

Усилитель записи для кассетного магнитофона

Задача: разработать усилитель записи с поддержкой шумоподавителей Dolby B и Dolby C для студийного кассетного магнитофона. Решение: применение малошумящих транзисторов, точная амплитудно-частотная коррекция под магнитную головку, отдельный генератор тока подмагничивания. Результат: расширенный динамический диапазон, корректная работа с шумоподавителями, минимальные искажения на высоких частотах.

Игорь Волков

Инженер-разработчик силовой электроники (DC-DC, LLC, flyback)

Не нужно слепо верить даташитным рекомендациям, там они бывают иногда откровенно плохими. И, конечно, решающую роль сыграла более тонкая подгонка номиналов резисторов в силовой части.

Типичные ошибки при разработке усилителей класса A и как их избежать

Недооценка теплового режима

Самая распространённая ошибка — недостаточный тепловой расчёт выходных каскадов. Усилитель класса A рассеивает максимальную мощность в состоянии покоя, и если радиатор выбран без запаса, температура переходов транзисторов или анодов ламп превышает допустимые значения. Это приводит к ускоренной деградации компонентов и лавинообразному росту тока покоя. Студия выполняет тепловой расчёт каждого каскада с запасом не менее 30 процентов по температуре кристалла.

Игнорирование термостабилизации

Термостабилизация конфигурации Дарлингтона затруднена из-за двух базово-эмиттерных переходов, каждый из которых имеет свою тепловую характеристику. При нагреве транзисторов увеличивается коэффициент усиления, что усугубляет проблему. Без достаточной термостабилизации может произойти лавинообразный рост температуры, приводящий к отказу выходных транзисторов. Мы применяем термодатчики на радиаторах и цепи автоматической регулировки тока покоя.

Самовозбуждение эмиттерного повторителя

Самовозбуждение может происходить из-за недостаточной изоляции транзисторного каскада от внешних факторов, таких как соединительные кабели. Это приводит к нестабильной работе усилителя и появлению паразитных колебаний. Правильная разводка печатной платы, использование демпфирующих цепей и корректное размещение компонентов решают эту проблему на этапе проектирования.

Слепое следование даташитным рекомендациям

Даташитные рекомендации иногда бывают откровенно плохими, и слепое следование им может привести к неоптимальным режимам работы. Тонкая подгонка номиналов резисторов в силовой части часто играет решающую роль в достижении целевых параметров. Мы проверяем каждую рекомендацию моделированием и натурными измерениями.

Экономия на качестве источника питания

Использование нестабилизированного источника питания с большими пульсациями приводит к модуляции выходного сигнала и росту искажений. Для усилителя важно именно напряжение питания, потому что выходной сигнал упирается именно в шины питания. Мы проектируем источники питания с низким выходным сопротивлением, достаточной ёмкостью фильтра и шунтирующими плёночными конденсаторами.

Соответствие стандартам и качество

Разработка усилителей класса A для коммерческого использования требует прохождения тестирования на соответствие стандартам безопасности и электромагнитной совместимости, таким как CE или UL. Сертификация может потребовать дополнительных затрат и времени на испытания, но обеспечивает допуск продукции на целевые рынки.

Процесс тестирования включает измерение коэффициента гармонических искажений, амплитудно-частотной характеристики, уровня шума, проверку устойчивости при различных нагрузках и термостабильности. Отдельное внимание уделяется защите от перегрузки по току, перегрева и неправильного подключения выходов. Схемы защиты предотвращают повреждения усилителя и подключённой акустики.

Для обеспечения качества мы используем малошумящие транзисторы и операционные усилители, такие как 5534 и JE990, которые обеспечивают низкий уровень шума и высокую выходную мощность. Применение этих устройств позволяет снизить импедансы и улучшить работу фильтров. В ламповых конструкциях используются лампы с низким внутренним сопротивлением, такие как 6С33, что упрощает согласование с нагрузкой и повышает линейность.

Часто задаваемые вопросы

Какие компоненты лучше использовать для усилителя класса A?

Для усилителей класса A рекомендуется использовать высококачественные транзисторы, такие как 2N3055 или MJ2955, а также лампы, например, 6С33. Важно также учитывать использование качественных конденсаторов и резисторов для минимизации искажений. Выбор конкретных компонентов зависит от топологии, выходной мощности и целевых параметров.

Каковы основные проблемы при разработке усилителя класса A?

Основные проблемы включают высокое тепловыделение и низкую эффективность, которая составляет около 25–30 процентов. Это требует хорошей системы охлаждения и может увеличить стоимость устройства. Дополнительные сложности связаны с термостабилизацией выходных каскадов и обеспечением стабильности при изменении температуры.

Как можно улучшить линейность усилителя класса A?

Для улучшения линейности можно использовать отрицательную обратную связь, что позволяет снизить искажения и повысить стабильность работы. Также стоит обратить внимание на схемотехнику, например, использовать дифференциальные каскады и комплементарные выходные пары. Умеренная глубина обратной связи сохраняет естественную гармоническую структуру.

Как обеспечить защиту от перегрева в усилителе класса A?

Для защиты от перегрева можно использовать радиаторы, вентиляторы и термостаты. Также стоит предусмотреть автоматическое отключение при превышении критической температуры. Термодатчики на радиаторах и цепи регулировки тока покоя обеспечивают стабильную работу в широком диапазоне температур.

Как выбрать трансформатор для лампового усилителя класса A?

Трансформатор должен соответствовать выходной мощности усилителя и обеспечивать необходимое напряжение. Для ламповых усилителей часто используются выходные трансформаторы с соотношением витков 1:1 или 1:4 для оптимизации работы. Важно учитывать внутреннее сопротивление лампы и целевой импеданс нагрузки.

Какова стоимость разработки усилителя класса A?

Стоимость разработки может варьироваться от 10 000 до 50 000 долларов в зависимости от сложности проекта и уровня требуемой производительности. Ламповый усилитель может быть дороже из-за стоимости ламп и трансформаторов. Сертификация добавляет от 5 000 до 20 000 долларов.

Итоги

Разработка усилителя класса A — это комплексная инженерная задача, требующая системного подхода к схемотехнике, тепловому расчёту и тестированию.

• Усилитель класса A обеспечивает наименьший уровень гармонических искажений и наиболее предсказуемую гармоническую структуру.
• КПД класса A составляет 25–50 процентов, поэтому тепловой расчёт и термостабилизация обязательны.
• Студия выполняет полный цикл: схема, моделирование, печатная плата, прототип, тестирование, документация.
• Стоимость разработки — от 10 000 до 50 000 долларов, срок — от 6 до 14 недель в зависимости от сложности.
• Транзисторные и ламповые топологии требуют разных подходов к источнику питания и согласованию с нагрузкой.
• Использование отрицательной обратной связи и малошумящих компонентов улучшает линейность и снижает шум.
• Защита от перегрева, перегрузки и неправильного подключения — обязательный элемент надёжного усилителя.
