Разработка промышленной электроники — это комплексный инженерный процесс создания электронных устройств, способных работать в жёстких условиях производства, транспорта и энергетики. Такие устройства проектируются с учётом экстремальных температур, вибраций, электромагнитных помех и требований к отказоустойчивости. Студия выполняет полный цикл: от анализа технического задания до подготовки серийного производства. Инженерная команда разрабатывает схемотехнику, печатные платы, встраиваемое программное обеспечение и проводит испытания по отраслевым стандартам. Результат — готовое к сертификации устройство с полным пакетом конструкторской документации.

Главное

• Промышленная электроника отличается от потребительской расширенным температурным диапазоном, защитой от помех и повышенными требованиями к надёжности.
• Разработка включает схемотехнику, трассировку печатных плат, программирование микроконтроллеров и испытания на соответствие стандартам.
• Стоимость проекта зависит от сложности схемы, количества слоёв платы, объёма партии и необходимости сертификации.
• Типовой цикл разработки занимает от 8 до 24 недель в зависимости от сложности устройства и требований заказчика.
• Студия передаёт заказчику полный пакет документации: схемы, Gerber-файлы, исходный код, отчёты об испытаниях.

Что такое разработка промышленной электроники?

Определение и область применения

Разработка промышленной электроники охватывает проектирование электронных систем для автоматизации производственных процессов, управления электроприводами, сбора данных с датчиков и контроля технологических параметров. Промышленная электроника применяется в станках с ЧПУ, роботизированных комплексах, системах распределённого управления и встраиваемых контроллерах. Устройства этого класса должны сохранять работоспособность при температурах от −40 до +85 °C, выдерживать вибрации до 10 g и функционировать в условиях сильных электромагнитных полей.

Промышленная электроника отличается от коммерческой прежде всего подходом к проектированию. Инженер закладывает в схему защитные цепи, гальваническую развязку и резервирование критических узлов. Оптопара как стандарт промышленной развязки разрывает контур земли между чувствительной логикой и мощной нагрузкой, предотвращая наводки и повреждение микроконтроллера. Сигнал передаётся через свет, изолируя управляющую часть от высоковольтных помех и всплесков.

Для каких устройств нужна промышленная электроника

Промышленная электроника востребована в широком спектре оборудования. Контроллеры управления электродвигателями, источники питания, интерфейсные модули, системы телеметрии и IoT-шлюзы — всё это требует профессионального проектирования. Отдельное направление — разработка измерительных систем на базе датчиков давления, температуры и положения. Датчики давления измеряют давление воздуха, газов и жидкостей, преобразуя его в электрические сигналы через пьезоэлектрические, ёмкостные или резистивные методы.

Современные промышленные устройства всё чаще интегрируются в единые сети. Использование AMQP для сбора данных с датчиков позволяет передавать информацию в реальном времени в центральную систему управления, что помогает оптимизировать производственные процессы. Такие решения требуют от разработчика понимания не только аналоговой схемотехники, но и сетевых протоколов, встраиваемых операционных систем и методов кибербезопасности.

Зачем бизнесу индивидуальная разработка

Готовые модули не всегда закрывают специфические требования производства. Индивидуальная разработка промышленной электроники позволяет получить устройство, точно соответствующее технологическому процессу, интерфейсам и условиям эксплуатации. Кастомизированные решения могут обеспечить до 40% более высокую производительность в конкретных приложениях по сравнению со стандартными модулями. Интеграция интеллектуальных систем управления оптимизирует расход ресурсов и снижает энергозатраты на 15–25%.

Собственная разработка также решает проблему зависимости от зарубежных поставщиков и снимает ограничения лицензионных соглашений. Заказчик получает полные права на конструкторскую документацию и может свободно модифицировать устройство, менять компонентную базу и размещать производство на любой площадке.

Как устроен процесс разработки?

Архитектура промышленного устройства

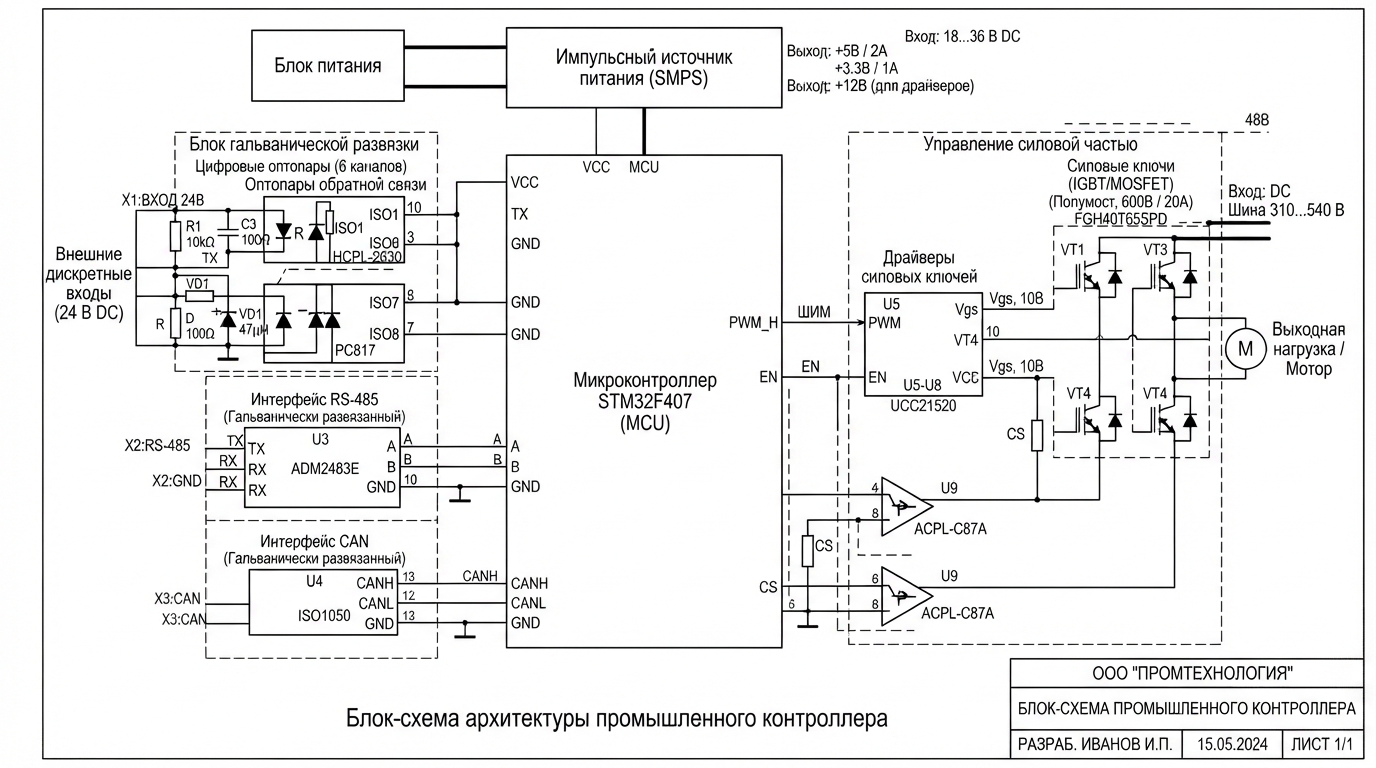

Типовая архитектура промышленного устройства включает несколько функциональных блоков. Микроконтроллер или микропроцессор выполняет алгоритмы управления и обработки данных. Силовая часть на MOSFET-транзисторах или IGBT управляет исполнительными механизмами. Гальваническая развязка на оптопарах или цифровых изоляторах защищает логическую часть от помех. Интерфейсные узлы обеспечивают связь по RS-485, CAN, Ethernet или беспроводным протоколам.

Ключевое значение имеет проектирование источника питания. Импульсные преобразователи на базе топологий flyback или LLC обеспечивают стабильное напряжение при компактных размерах и высоком КПД. Преимущества импульсных источников питания очевидны: меньшие размеры, вес, цена, наличие дополнительного функционала и отсутствие просадок питания при изменении нагрузки.

Выбор компонентной базы

Выбор компонентов определяет надёжность и стоимость конечного устройства. Для промышленной электроники предпочтительны микросхемы с расширенным температурным диапазоном, сертифицированные по стандартам AEC-Q100 или MIL-STD. Микроконтроллеры семейства STM32 широко применяются благодаря развитой периферии и доступности инструментов разработки. Важно понимать, что разные АЦП имеют разные характеристики. В STM32 используется либо АЦП последовательного приближения, либо дельта-сигма модулятор, и они работают по разным алгоритмам.

При выборе пассивных компонентов учитываются не только номиналы, но и типы диэлектриков, допустимые отклонения и температурные коэффициенты. Для силовых цепей подбираются транзисторы с запасом по току и напряжению не менее 30–50%. Качественная компонентная база увеличивает срок службы оборудования на 20–30% по сравнению с устройствами на компонентах общего назначения.

Сергей Петров

Ведущий инженер-схемотехник (аналоговая схемотехника, операционные усилители)

Важно понимать, что разные АЦП, разные характеристики. Даже вот мы возьмем то же самое STM32. Либо у них обычно поставитель приближения стоит, который традиционно работает. Либо у них Delta Sigma регулятор АЦП стоит. Они по алгоритму по-разному работают.

Проектирование печатной платы

Печатная плата промышленного устройства проектируется с учётом требований электромагнитной совместимости. Трассировка силовых и сигнальных цепей выполняется раздельно, заземляющий полигон обеспечивает низкий импеданс обратного тока. Для многослойных плат применяются выделенные слои земли и питания, что снижает уровень излучаемых помех. Правильный выбор инструмента при монтаже повышает выход годных плат и снижает риск повреждения чувствительных полупроводников.

Термические расчёты определяют ширину проводников, количество переходных отверстий и необходимость теплоотводов. Для силовых узлов применяются медные заливки, термопереходы и металлизированные отверстия. Технологичность монтажа закладывается на этапе проектирования: учитываются размеры площадок, расстояния между компонентами и требования автоматической установки.

Что входит в услугу разработки промышленной электроники?

Студия выполняет полный цикл работ — от формализации требований до передачи документации для серийного производства. Каждый этап завершается измеримым результатом, который заказчик может проверить.

• Анализ технического задания и консультации по архитектуре будущего устройства.
• Разработка принципиальной схемы с выбором компонентной базы и расчётом электрических режимов.
• Проектирование печатной платы с трассировкой и подготовкой Gerber-файлов для производства.
• Разработка встраиваемого программного обеспечения для микроконтроллеров и ПЛИС.

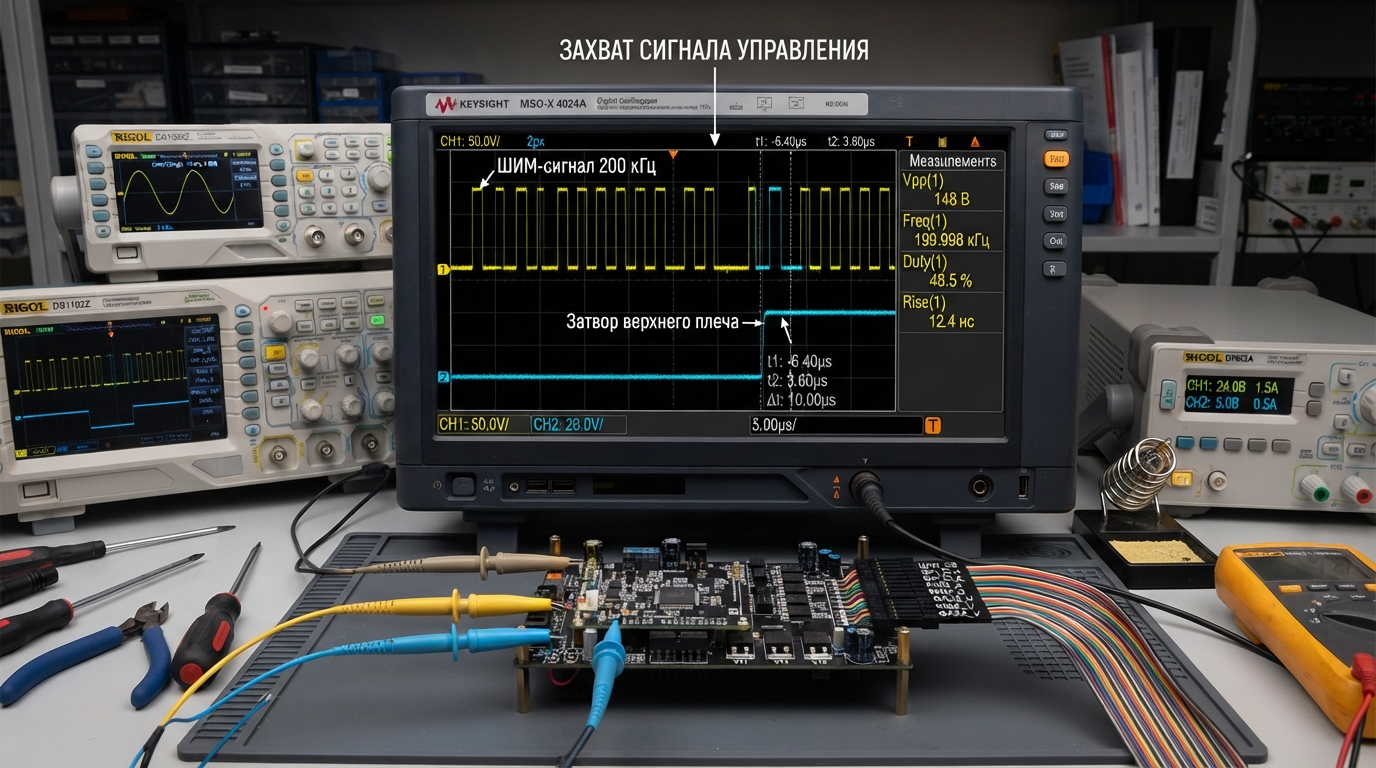

• Изготовление прототипа и лабораторная отладка с применением измерительного оборудования.
• Проведение испытаний на соответствие требованиям заказчика и отраслевым стандартам.
• Подготовка к серийному производству — комплект конструкторской документации, файлы для монтажа, тестовые программы.

Заказчик получает полный пакет: принципиальные схемы, перечень элементов, Gerber-файлы, исходный код прошивки, отчёты об испытаниях и инструкции по настройке. Вся документация передаётся в редактируемых форматах, что позволяет заказчику самостоятельно дорабатывать устройство в будущем.

План работ и этапы

Разработка промышленной электроники ведётся по итеративной модели с контрольными точками. Каждый этап завершается согласованием с заказчиком, что исключает расхождения между ожиданиями и результатом.

Сроки могут корректироваться в зависимости от сложности проекта. Параллельное выполнение этапов сокращает общее время разработки на 20–30%.

Сколько стоит разработка промышленной электроники?

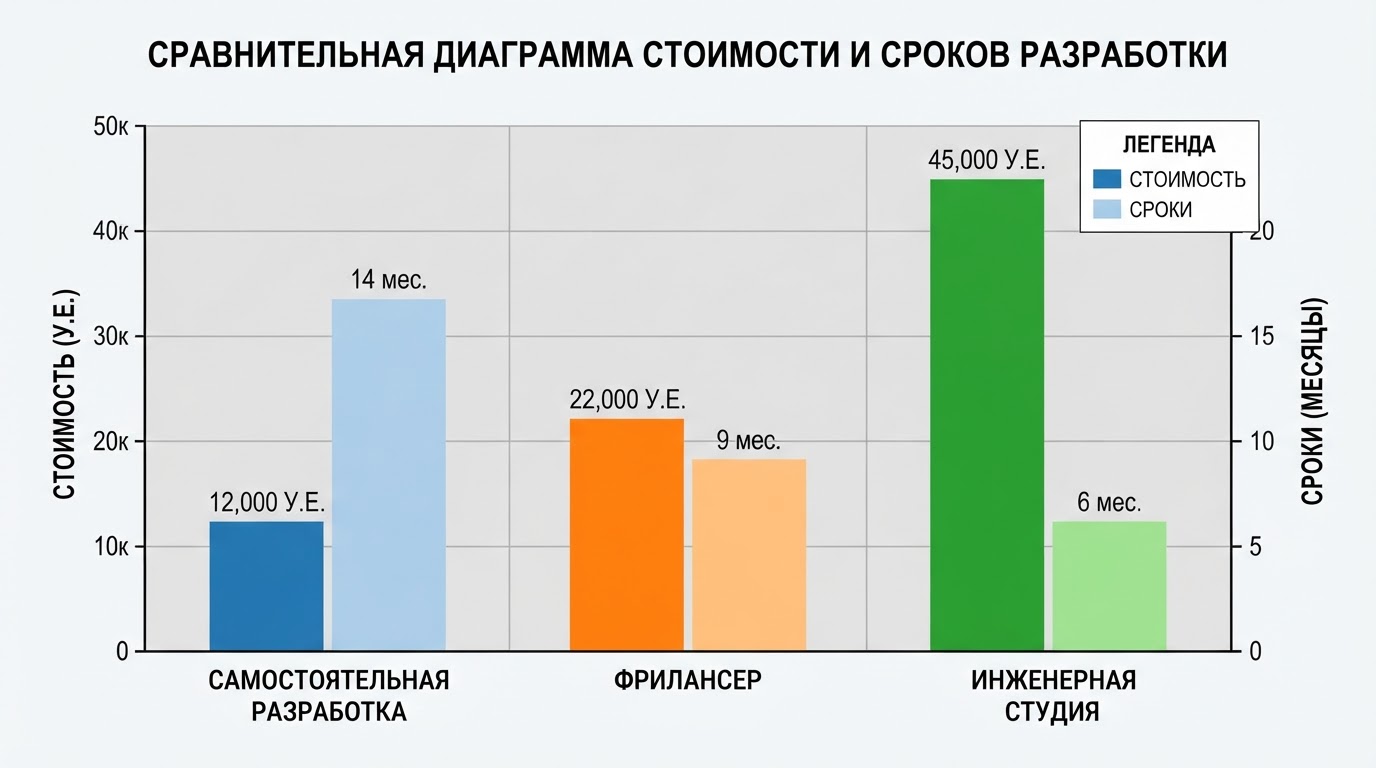

Стоимость проекта определяется четырьмя основными факторами: компоненты, разработка, сертификация и производство. Каждый фактор имеет свои диапазоны цен и особенности, которые необходимо учитывать для оптимизации бюджета.

Компоненты варьируются от нескольких центов за резисторы и конденсаторы до 1–100 долларов за специализированные микроконтроллеры или мощные транзисторы. Для снижения затрат рекомендуется использовать компоненты массового производства и искать альтернативы с аналогичной функциональностью по более низкой цене.

Разработка зависит от сложности проекта и квалификации команды. Услуги опытных инженеров оцениваются от 50 до 150 долларов в час. Использование готовых проверенных решений и библиотек сокращает время разработки и итоговую стоимость.

Сертификация может стоить от нескольких тысяч до десятков тысяч долларов в зависимости от требований и стандартов. Заранее заложенные в проект требования по электромагнитной совместимости и безопасности позволяют избежать дорогостоящих доработок на финальном этапе.

Производство оптимизируется за счёт экономии на масштабе: при больших объёмах стоимость единицы продукции снижается. Автоматизация сборки и выбор подходящих технологий также существенно сокращают затраты.

Точная стоимость определяется после анализа технического задания. Студия предоставляет детальную смету с разбивкой по этапам до начала работ.

Почему выбирают нас?

Инженерная команда студии специализируется исключительно на промышленной электронике. Это означает, что каждый проект выполняется с учётом отраслевых требований к надёжности, электромагнитной совместимости и температурным режимам.

Опыт и экспертиза. Разработчики имеют практический опыт проектирования источников питания, систем управления электроприводами и измерительных комплексов. Понимание особенностей различных типов АЦП и силовой электроники позволяет выбирать оптимальные решения на этапе схемотехники.

Полный цикл работ. Студия закрывает все этапы — от идеи до серийного производства. Заказчику не нужно координировать несколько подрядчиков: схемотехник, трассировщик, программист и инженер-испытатель работают в одной команде.

Прозрачность процесса. Каждый этап завершается отчётом и демонстрацией результата. Заказчик видит прогресс в реальном времени и может вносить корректировки на ранних стадиях, когда изменения стоят минимально.

Игорь Волков

Инженер-разработчик силовой электроники (DC-DC, LLC, flyback)

Плюсы импульсных источников очевидны даже на реальном музыкальном (не синусоидальном) сигнале. Меньшие размеры, вес, цена, наличие дополнительного функционала, отсутствие каких либо просадок питания.

Примеры наших работ

Промышленный контроллер управления конвейером

Задача: заказчику требовался контроллер для управления конвейерной линией с 12 исполнительными механизмами и сбором данных с 8 датчиков. Решение: разработан контроллер на базе STM32 с гальванической развязкой всех входов и выходов на оптопарах. Силовая часть выполнена на MOSFET-ключах с защитой от короткого замыкания. Результат: устройство работает в трёхсменном режиме без отказов более 18 месяцев.

Источник питания для испытательного стенда

Задача: необходим регулируемый источник питания 0–50 В с током до 20 А для лабораторного стенда. Решение: применена топология LLC с резонансным преобразованием, обеспечивающая высокий КПД и низкий уровень помех. Стабилизация напряжения реализована с учётом того, что выходной сигнал упирается именно в шины питания, и только потом ток обеспечивает математически вытекаемую мощность. Результат: КПД 92%, пульсации менее 50 мВ, защита от перегрузки и перегрева.

Система мониторинга давления в трубопроводе

Задача: требовалась автономная система измерения давления с передачей данных в диспетчерский центр. Решение: разработан узел на базе ёмкостного датчика давления с интерфейсом RS-485 и протоколом Modbus RTU. Использование AMQP для сбора данных с датчиков обеспечило передачу информации в реальном времени. Результат: точность измерения 0,1% от диапазона, срок автономной работы от батареи — 2 года.

Типичные ошибки и как их избежать

Недооценка требований электромагнитной совместимости

Самая частая ошибка при разработке промышленной электроники — игнорирование требований EMC на ранних этапах. Устройство работает на лабораторном столе, но сбоит в реальных условиях рядом с частотными преобразователями и сварочным оборудованием. Студия закладывает требования электромагнитной совместимости на этапе схемотехники: гальваническая развязка, фильтры питания, экранирование чувствительных цепей.

Экономия на компонентной базе

Использование компонентов коммерческого диапазона температур в промышленном устройстве приводит к отказам при эксплуатации в жёстких условиях. Студия подбирает компоненты с запасом по параметрам и проверяет их доступность у нескольких поставщиков. Качественные компоненты увеличивают срок службы оборудования на 20–30%.

Отсутствие прототипирования

Переход сразу к серийному производству без тщательной отладки прототипа оборачивается дорогостоящими доработками. Прототипирование выявляет ошибки схемотехники, проблемы тепловых режимов и несовместимость компонентов. Студия изготавливает прототип и проводит лабораторные испытания до запуска серии.

Неполная документация

Без полного пакета конструкторской документации заказчик становится зависимым от разработчика. Студия передаёт все файлы в редактируемых форматах: схемы, Gerber, исходный код, отчёты об испытаниях. Заказчик может самостоятельно дорабатывать устройство или передать документацию другому подрядчику.

Соответствие стандартам и качество

Промышленная электроника подлежит обязательной сертификации в зависимости от области применения. Студия проектирует устройства с учётом требований стандартов электромагнитной совместимости и безопасности. Процесс сертификации может стоить от нескольких тысяч до десятков тысяч долларов, поэтому требования стандартов закладываются на этапе проектирования, а не после изготовления устройства.

Испытания включают проверку электрических характеристик, термоциклирование, вибрационные тесты и проверку электромагнитной эмиссии. Каждый этап документируется, отчёты передаются заказчику. Такой подход снижает риски отказа в сертификации и ускоряет вывод продукта на рынок.

Игорь Волков

Инженер-разработчик силовой электроники (DC-DC, LLC, flyback)

Важно понимать, что для усилителя важно именно НАПРЯЖЕНИЕ питания, т.к выходной сигнал упирается именно в шины питания. И только потом ток, чтобы обеспечить математически вытекаемую отсюда мощность.

Часто задаваемые вопросы

Сколько времени занимает разработка промышленного устройства?

Типовой цикл занимает от 8 до 24 недель в зависимости от сложности. Простые устройства с базовой прошивкой укладываются в 8–10 недель. Комплексные системы с сертификацией требуют до 6 месяцев. Использование готовых проверенных решений и библиотек сокращает время разработки на 30–50%.

Какие документы передаются заказчику?

Заказчик получает принципиальные схемы в редактируемом формате, перечень элементов с указанием поставщиков, Gerber-файлы для производства печатных плат, исходный код прошивки, отчёты об испытаниях и инструкции по настройке. Вся документация передаётся в полном объёме без ограничений на использование.

Кто владеет правами на разработку?

Все права на конструкторскую документацию, схемы и программное обеспечение принадлежат заказчику после полной оплаты. Студия не накладывает ограничений на модификацию, производство или передачу документации третьим лицам.

Возможна ли доработка существующего устройства?

Да, студия выполняет реверс-инжиниринг и модернизацию существующих устройств. Это актуально при необходимости замены устаревших компонентов, добавления новых функций или адаптации к изменившимся требованиям.

Как обеспечивается конфиденциальность?

До начала работ заключается соглашение о неразглашении. Техническая информация заказчика не передаётся третьим лицам и не используется в других проектах. При необходимости работы выполняются на территории заказчика.

Итоги

Разработка промышленной электроники — это инвестиция в надёжность и конкурентоспособность производственного оборудования.

• Индивидуальная разработка обеспечивает до 40% более высокую производительность в конкретных приложениях.
• Полный цикл работ занимает от 8 до 24 недель и завершается передачей полного пакета документации.
• Стоимость проекта складывается из компонентов, разработки, сертификации и производства.
• Гальваническая развязка, защита от помех и терморасчёты закладываются на этапе проектирования.
• Заказчик получает все права на документацию и может свободно модифицировать устройство.
• Испытания по стандартам EMC и безопасности снижают риски отказа в сертификации.
