Прототипирование электроники — это инженерный процесс создания работоспособного образца электронного устройства для проверки схемотехнических решений, отладки программного обеспечения и подтверждения технических характеристик до запуска серийного производства. Студия выполняет полный цикл прототипирования: от анализа технического задания и разработки принципиальной схемы до изготовления печатной платы, монтажа компонентов, тестирования и подготовки конструкторской документации для массового выпуска. Инженерная команда работает с аналоговыми сигналами, цифровыми интерфейсами, силовой электроникой и встраиваемыми системами, обеспечивая соответствие прототипа требованиям электромагнитной совместимости и отраслевым стандартам.

Главное

• Прототип выявляет ошибки схемотехники до запуска серии: перегрев, несовместимость компонентов, некорректная разводка печатной платы обнаруживаются на этапе макетирования, когда стоимость исправления минимальна.
• Стоимость прототипирования зависит от сложности: компоненты для прототипа стоят от 100 до 1000 долларов, разработка — от 500 до 5000 долларов, сертификация добавляет от 1000 до 10000 долларов.
• Сроки прототипирования варьируются от 1–2 недель для быстрых макетов на готовых платформах до нескольких месяцев для сложных проектов с FPGA и многослойными печатными платами.
• Студия закрывает весь цикл: схемотехника, трассировка плат, прошивка микроконтроллеров, изготовление прототипа, тестирование, подготовка к сертификации и передача документации для производства.
• Моделирование сокращает число физических прототипов, выявляя потенциальные точки отказа и снижая риски эксплуатации до изготовления платы.
• Современное оборудование — термовоздушные паяльные станции с PID-регуляторами, тепловизоры и токовые пробники — обеспечивает качественный монтаж и диагностику даже для многослойных плат с миниатюрными компонентами.

Что такое прототипирование электроники?

Определение и суть процесса

Прототипирование электроники — это последовательность инженерных операций, направленных на создание физического образца устройства, который функционально повторяет целевой продукт и позволяет проверить работоспособность схемотехнических, конструктивных и программных решений. Прототип отличается от серийного изделия тем, что изготавливается в единичном экземпляре или малой партией, допускает доработки и модификации, а его основная задача — не продажа, а сбор инженерных данных. Прототипирование включает проектирование принципиальной схемы, расчёт электрических параметров, создание печатной платы, монтаж компонентов, программирование микроконтроллера и комплексное тестирование.

Прототип необходим любому проекту, где присутствует новая схемотехника, нестандартная компоновка, работа с высокими частотами или требования к электромагнитной совместимости. Даже опытная команда разработчиков не может гарантировать корректность всех решений без физической проверки: паразитные ёмкости, индуктивности дорожек, взаимные наводки и тепловые режимы проявляются только на реальной плате. Моделирование в LTspice или других симуляторах снижает количество ошибок, но не заменяет прототип.

Зачем нужно прототипирование

Прототипирование решает четыре ключевые задачи: подтверждение работоспособности схемы, проверка тепловых режимов, отладка встроенного программного обеспечения и подготовка к сертификации. Схемотехническая проверка выявляет ошибки в подключении компонентов, неверные номиналы резисторов и конденсаторов, неправильную полярность диодов и транзисторов. Тепловая проверка показывает, какие элементы перегреваются при длительной работе, и требует ли конструкция радиаторов или изменения топологии платы. Отладка прошивки на реальном железе выявляет проблемы, которые невозможно обнаружить в симуляторе: дребезг контактов, помехи по цепям питания, задержки распространения сигналов.

Сертификационная подготовка требует прототипа для испытаний на электромагнитную совместимость, безопасность и соответствие стандартам CE или FCC. Прототип позволяет провести предварительные измерения и внести корректировки до дорогостоящих сертификационных тестов. По данным практики разработки, моделирование и прототипирование сокращают количество итераций проектирования на 30–50%, поскольку ошибки обнаруживаются на ранних стадиях.

Для каких устройств применяется прототипирование

Прототипирование востребовано для широкого класса электронных устройств: контроллеров на базе STM32 или Arduino, источников питания, устройств интернета вещей, систем технического зрения, периферийных драйверов, блоков управления электродвигателями и измерительной аппаратуры. Прототип может создаваться на основе отладочной платы — например, Muse Pi Pro с восьмиядерным процессором используется для машинного зрения и анализа данных, — либо на собственной разработанной печатной плате, когда требуется интеграция специфических компонентов и оптимизация габаритов.

Для устройств, работающих от бытовой сети 220 В, прототипирование обязательно включает проверку изоляции, зазоров и путей утечки. Для дронов и портативных устройств критичны вес, размер и энергопотребление, поэтому прототип проверяет не только функциональность, но и соответствие массогабаритным ограничениям. Встраиваемые системы с интерфейсами I2C, LPUART, GPIO требуют проверки совместимости уровней сигналов и временных диаграмм на реальном оборудовании.

Как устроен процесс прототипирования?

От принципиальной схемы к печатной плате

Процесс прототипирования начинается с разработки принципиальной схемы в САПР, такой как KiCad или Eagle. На этом этапе инженер выбирает компоненты, рассчитывает номиналы пассивных элементов, проверяет электрические параметры цепей с помощью теории цепей и законов Кирхгофа. Сопротивление, ёмкость и индуктивность каждого узла определяют поведение схемы: частотная характеристика показывает, как устройство реагирует на сигналы разных частот, а импеданс обобщает сопротивление для переменного тока с учётом реактивных элементов.

После проверки схемы выполняется трассировка печатной платы. Для аналоговых цепей критично разделение аналоговой и цифровой земли, для дифференциальных пар — соблюдение равной длины дорожек и постоянного зазора. Многослойные платы с миниатюрными компонентами требуют особого внимания к тепловым режимам и целостности сигналов: перегрев паяльной маски, повреждение дорожек и отслоение контактных площадок — типичные проблемы при неаккуратном монтаже. Современные паяльные станции с PID-регуляторами и тепловизоры позволяют контролировать температуру в процессе пайки и предотвращать повреждения.

Ключевые компоненты прототипа

Прототип электронного устройства строится на полупроводниковых приборах: транзисторы выполняют функции усиления и переключения, диоды обеспечивают выпрямление и защиту, операционные усилители обрабатывают аналоговые сигналы, генераторы создают периодические сигналы для тактирования. Полупроводники вытеснили электровакуумные приборы — электронные лампы и ионные приборы — благодаря компактности, надёжности и энергоэффективности. Современные устройства строятся преимущественно на полупроводниковых компонентах, что обеспечивает высокую плотность монтажа и механическую износостойкость.

Микроконтроллеры семейства STM32 и платформа Arduino популярны для прототипирования благодаря обширной документации и сообществу поддержки. Для высокоскоростной передачи данных используются интерфейсы USB 3.0 (до 5 Гбит/с), SCSI, последовательные и параллельные порты. Драйверы периферии обеспечивают совместимость между аппаратными компонентами и программным обеспечением, создавая единый интерфейс для работы с устройствами.

Игорь Волков

Инженер-разработчик силовой электроники (DC-DC, LLC, flyback)

Когда у нас возникает дребезг земли, то бороться с ним будет крайне-крайне сложно. То есть здесь уже ни фильтром, ни конденсатором мы ничем не поможем.

Моделирование и проверка схемы

Моделирование — обязательный этап перед изготовлением физического прототипа. Симуляторы, такие как LTspice, позволяют проверить работу схемы до сборки: рассчитать токи и напряжения в узлах, построить частотную характеристику, оценить переходные процессы. Моделирование сокращает количество физических прототипов, выявляет потенциальные точки отказа и снижает риски во время эксплуатации продукта. Для цифровых схем проверяются временные диаграммы, целостность сигналов и корректность логических уровней.

Автоматизированные инструменты проверки, такие как DRC (Design Rule Check), выявляют ошибки трассировки на ранних стадиях проектирования: недостаточные зазоры, пересечения дорожек, неподключённые выводы. Рекомендуется проводить рецензирование схемы с коллегами — независимый взгляд помогает обнаружить ошибки, которые автор пропускает из-за привычки к собственным решениям.

Что входит в услугу прототипирования?

Студия выполняет полный цикл работ по созданию прототипа электронного устройства:

• Анализ технического задания — структурирование требований, выявление неоднозначностей, согласование функциональных и технических характеристик будущего устройства.
• Разработка принципиальной схемы — выбор компонентной базы, расчёт номиналов, проверка электрических параметров цепей, моделирование критичных узлов.
• Проектирование печатной платы — трассировка с учётом требований электромагнитной совместимости, тепловых режимов, целостности сигналов и технологических ограничений производства.
• Изготовление прототипа — производство печатной платы, монтаж компонентов с контролем температуры, проверка качества паяных соединений.
• Разработка встроенного ПО — программирование микроконтроллера, отладка на реальном железе, проверка работы всех периферийных интерфейсов.
• Тестирование и отладка — функциональные тесты, стресс-тесты, проверка на совместимость, измерения электрических параметров, тепловизионный контроль.
• Подготовка к производству — передача полного комплекта документации: схемы, Gerber-файлы, исходный код, отчёты об испытаниях, рекомендации по сертификации.

На выходе клиент получает рабочий прототип устройства, полный комплект конструкторской документации, исходные коды прошивки, отчёт о тестировании с результатами измерений и рекомендации по доработке для серийного производства.

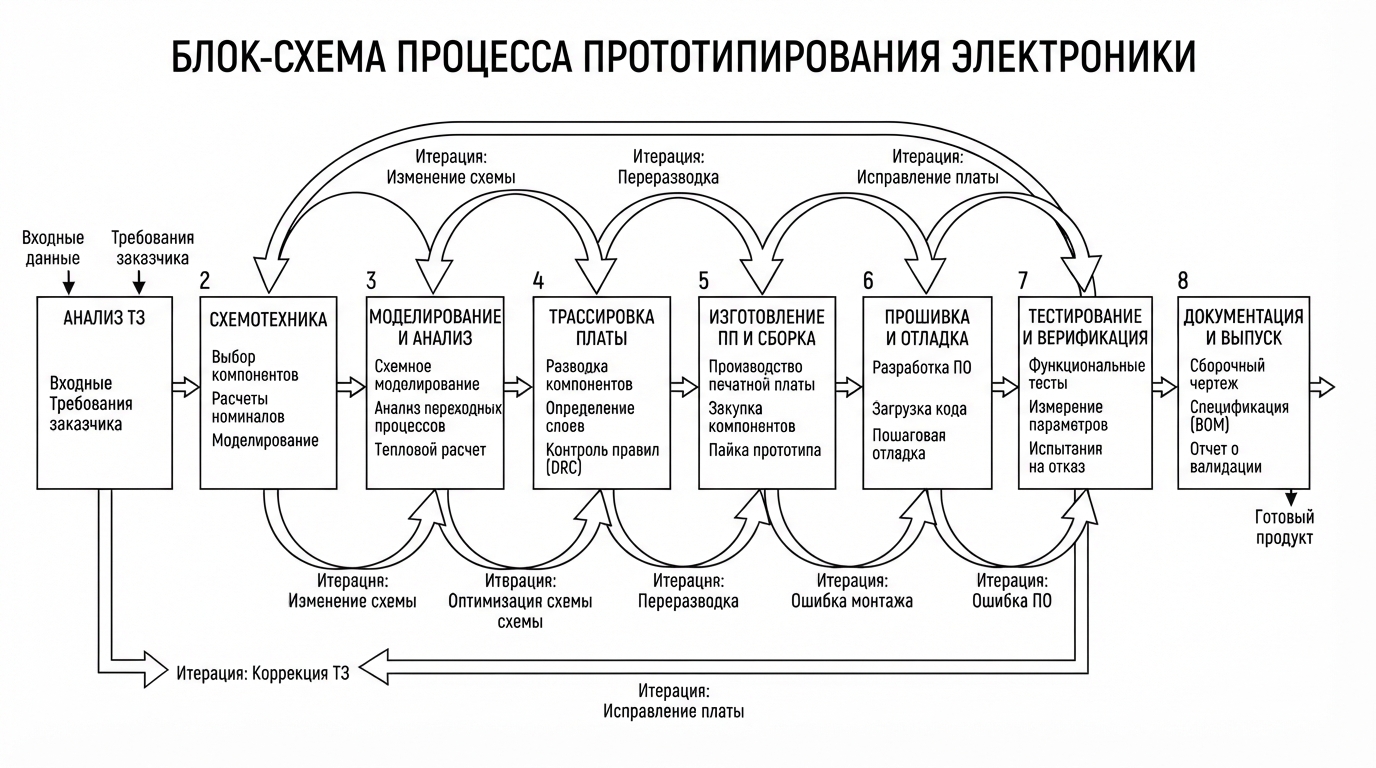

План работ и этапы

Как проходит прототипирование в студии

Работа над прототипом разбивается на последовательные этапы, каждый из которых завершается измеримым результатом. Продолжительность этапов зависит от сложности проекта: простые устройства на базе Arduino прототипируются за 1–2 недели, сложные проекты с FPGA и многослойными платами — от нескольких недель до нескольких месяцев.

Особенности этапа монтажа

Монтаж прототипа — критичный этап, на котором проявляются все дефекты проектирования. Использование инфракрасных и термовоздушных станций с PID-регуляторами позволяет точно контролировать температуру пайки и предотвращать перегрев компонентов. Тепловизоры выявляют локальные перегревы и зоны с недостаточным теплоотводом. Токовые пробники используются для измерения потребления в динамике и обнаружения аномалий в цепях питания.

Для многослойных плат с миниатюрными компонентами монтаж выполняется под микроскопом с контролем каждого паяного соединения. Качество пайки проверяется визуально и с помощью рентгеновского контроля для BGA-компонентов, где дефекты скрыты под корпусом.

Виктор Соколов

Специалист по проектированию печатных плат (PCB layout, High-Density Interconnect)

Сигналы имеют противоположную полярность на всем протяжении исследования, получается, что электромагнитное излучение как бы тоже противоположно, и получается при взаимоуничтожении двух сигналов очень близко к нулю.

Сколько стоит прототипирование электроники?

Факторы, влияющие на стоимость

Стоимость прототипирования определяется несколькими ключевыми факторами: сложность схемотехники, количество слоёв печатной платы, тип используемых компонентов, требования к сертификации и объём партии. Компоненты для прототипа стоят от 100 до 1000 долларов: простые микроконтроллеры обходятся в 1–10 долларов, сложные интегральные схемы достигают нескольких сотен долларов. Разработка — от 500 до 5000 долларов, включая оплату труда инженеров и проектировщиков. Сертификация добавляет от 1000 до 10000 долларов в зависимости от типа устройства и требований рынка.

Производственные затраты зависят от объёма партии: для малых серий до 100 единиц стоимость производства составляет от 10 до 100 долларов за единицу, для больших партий от 1000 единиц цена снижается до 5–20 долларов за единицу. Оптимизация бюджета достигается за счёт использования недорогих компонентов, упрощения дизайна и выбора подходящих методов сертификации.

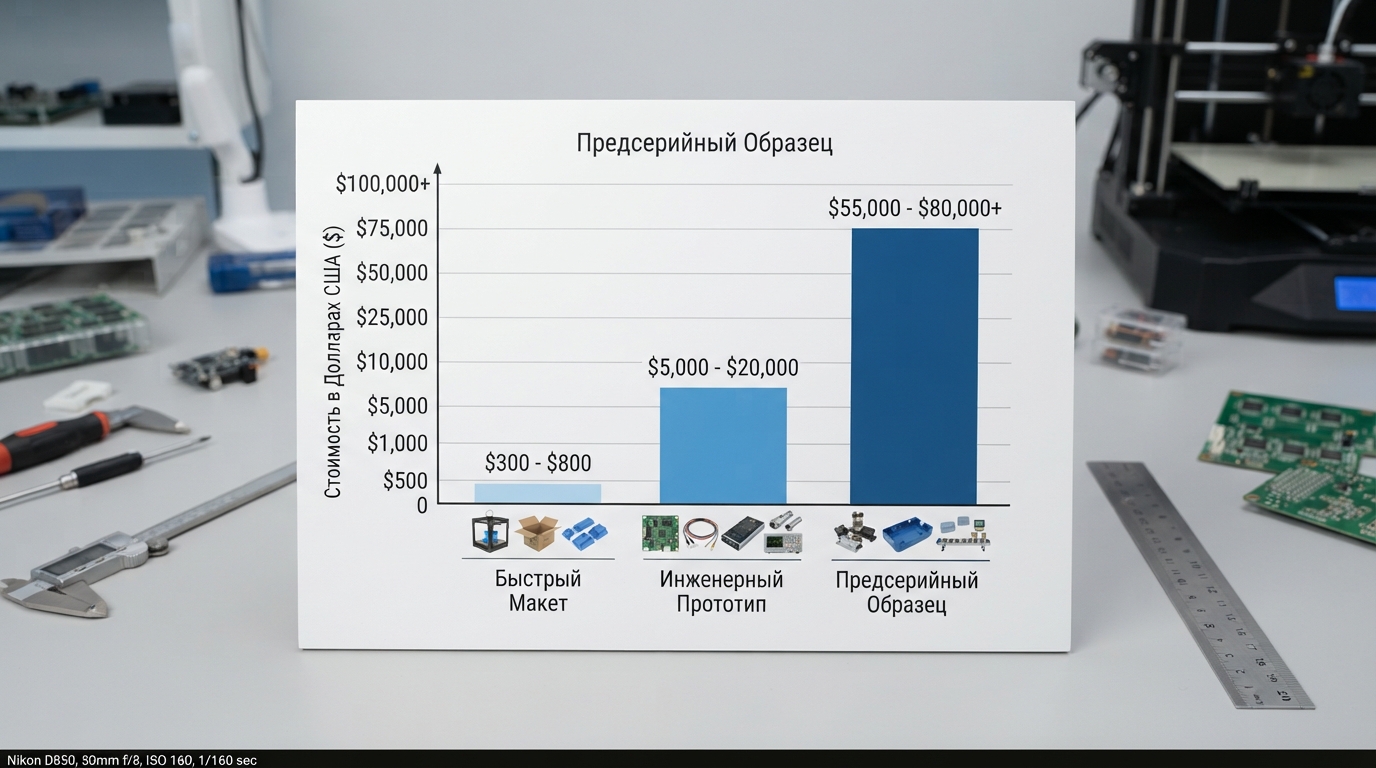

Варианты прототипирования

Почему выбирают нас?

Инженерная экспертиза

Студия работает с полным спектром электронных устройств: от простых контроллеров до сложных систем с FPGA и многослойными платами. Инженеры владеют теорией цепей, понимают поведение аналоговых и цифровых сигналов, работают с частотными характеристиками и импедансом. Прототипы разрабатываются с учётом требований электромагнитной совместимости, тепловых режимов и технологичности производства.

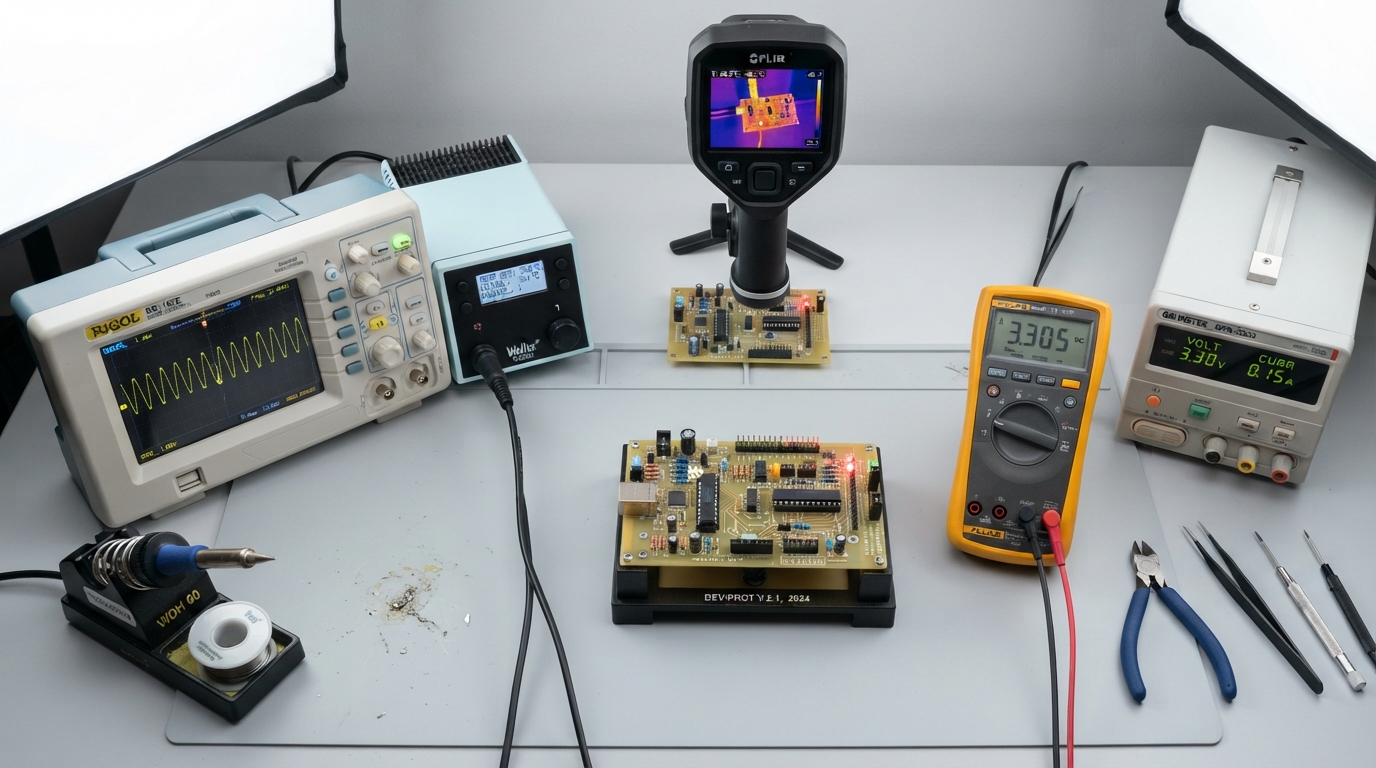

Современное оборудование

Лаборатория оснащена инфракрасными и термовоздушными паяльными станциями с PID-регуляторами, тепловизорами, токовыми пробниками, осциллографами и мультиметрами. Это позволяет выполнять качественный монтаж миниатюрных компонентов, контролировать температуру пайки, выявлять перегревы и дефекты на ранних стадиях. Использование профессионального оборудования продлевает срок службы плат благодаря контролю температуры и качеству пайки.

Примеры наших работ

Контроллер освещения с датчиком

Задача: разработать компактную плату датчика освещённости, работающую от 12 В, с включением светодиодной лампы при освещённости ниже 10 люкс.

Решение: узел питания построен на ЛДО-преобразователе для получения 9 В из 12 В, ток потребления ограничен 50 мА. Плата спроектирована для комнатных условий эксплуатации с учётом компактности и надёжности.

Результат: рабочий прототип прошёл функциональные тесты, подтверждено срабатывание при заданном пороге освещённости, документация передана для серийного производства.

Прототип системы технического зрения

Задача: создать прототип для машинного зрения и анализа данных от оконечной аппаратуры.

Решение: использована платформа Muse Pi Pro с восьмиядерным процессором и поддержкой различных интерфейсов. Прототип обеспечивает обработку видеопотока и анализ данных в реальном времени.

Результат: прототип подтвердил возможность использования для задач машинного зрения, выявлены требования к охлаждению и питанию, подготовлены рекомендации по интеграции.

Драйвер периферийного устройства

Задача: разработать драйвер для высокоскоростной передачи данных с обеспечением целостности сигнала.

Решение: выбраны интерфейсы SCSI или USB 3.0 со скоростью до 5 Гбит/с, учтены требования к заземлению, фильтрации и защите чувствительных цепей. Использованы экранированные кабели и правильное проектирование печатной платы.

Результат: драйвер обеспечивает стабильную передачу данных, тестирование подтвердило соответствие требованиям производительности, документация передана заказчику.

Типичные ошибки и как их избежать

Несовместимость компонентов

Частая проблема при прототипировании — выбор компонентов, которые несовместимы друг с другом по уровням сигналов, временным параметрам или протоколам обмена. Рекомендуется использовать популярные и доступные компоненты, такие как микроконтроллеры STM32 или Arduino, которые имеют обширную документацию и сообщество поддержки. Студия проверяет совместимость на этапе схемотехники и моделирования, исключая проблемы до изготовления платы.

Неправильная разводка печатной платы

Ошибки трассировки — недостаточные зазоры, пересечения дорожек, некорректное заземление — приводят к наводкам, перегреву и нестабильной работе устройства. Автоматизированные инструменты проверки DRC выявляют ошибки на ранних стадиях, а рецензирование схемы с коллегами помогает обнаружить проблемы, которые автор пропускает. Студия выполняет трассировку с учётом требований электромагнитной совместимости и тепловых режимов.

Максим Набиуллин

Инженер-разработчик, руководитель компании

Для оборудования, подключаемого к бытовой сети электропитания 220 В, стандарт рекомендует принять 2,5 кВ в качестве значения пикового напряжения. При этом при выборе минимальных зазоров и путей утечки следует исходить не только от значений напряжения, но и от условий эксплуатации и материала.

Перегрев компонентов

Перегрев возникает при недостаточном теплоотводе, некорректной топологии платы или неправильном выборе компонентов. Тепловизоры и токовые пробники позволяют выявить локальные перегревы и зоны с аномальным потреблением. Студия выполняет тепловизионный контроль на этапе тестирования и корректирует конструкцию до передачи прототипа заказчику.

Игнорирование требований сертификации

Прототипы, разработанные без учёта требований CE или FCC, требуют дорогостоящих доработок перед серийным производством. Важно следовать стандартам безопасности, таким как IEC 61010, правильно заземлять устройства, использовать предохранители и защитные диоды. Студия учитывает требования сертификации на этапе проектирования, что сокращает затраты на последующие испытания.

Соответствие стандартам и качество

Требования безопасности

Прототипы должны проходить тестирование на соответствие стандартам CE или FCC в зависимости от региона. Это включает проверку электромагнитной совместимости и безопасности. Для оборудования, подключаемого к бытовой сети 220 В, стандарт рекомендует принимать 2,5 кВ как значение пикового напряжения. При выборе минимальных зазоров и путей утечки учитываются не только значения напряжения, но и условия эксплуатации и материал.

Обеспечение качества

Качество прототипа обеспечивается на всех этапах: от проверки схемы в симуляторе до финального тестирования. Функциональные тесты подтверждают работоспособность всех узлов, стресс-тесты выявляют слабые места при длительной работе, тесты на совместимость проверяют корректность взаимодействия с другими устройствами. Использование автоматизированных тестов и ручного тестирования на реальном оборудовании гарантирует надёжность прототипа.

Электромагнитная совместимость

Электромагнитная совместимость критична для устройств, работающих вблизи других электронных приборов. Дифференциальные пары с противоположной полярностью сигналов обеспечивают взаимоуничтожение электромагнитного излучения, приближая его к нулю. Правильное заземление, фильтрация и защита чувствительных цепей минимизируют помехи и наводки.

Часто задаваемые вопросы

Как выбрать компоненты для прототипа?

Выбор компонентов зависит от требований проекта. Рекомендуется использовать популярные и доступные компоненты, такие как микроконтроллеры STM32 или Arduino, которые имеют обширную документацию и сообщество поддержки. Студия подбирает компонентную базу с учётом совместимости, доступности для закупки и технологичности монтажа.

Какие типичные проблемы возникают при прототипировании?

Часто встречаются проблемы с несовместимостью компонентов, неправильной разводкой печатной платы и перегревом. Рекомендуется использовать симуляторы, такие как LTspice, для проверки схем перед сборкой. Студия выполняет моделирование и DRC-проверку, что исключает большинство ошибок до изготовления платы.

Какова стоимость прототипирования электроники?

Стоимость варьируется от 100 до 1000 долларов за компоненты в зависимости от сложности проекта. Простая плата на основе Arduino может стоить около 50 долларов, сложный проект с FPGA обойдётся значительно дороже. Полный цикл прототипирования с разработкой и тестированием — от 500 до 5000 долларов.

Как обеспечить безопасность прототипа?

Важно следовать стандартам безопасности, таким как IEC 61010, правильно заземлять устройства, использовать предохранители и защитные диоды. Для оборудования, подключаемого к сети 220 В, учитываются требования к зазорам и путям утечки с учётом пикового напряжения 2,5 кВ.

Как долго занимает процесс прототипирования?

Время прототипирования зависит от сложности проекта: от нескольких недель до нескольких месяцев. Быстрые прототипы на платформах Raspberry Pi или Arduino создаются за 1–2 недели. Полный цикл с собственной печатной платой и тестированием занимает от 3 до 8 недель.

Какие инструменты необходимы для прототипирования?

Основные инструменты включают паяльник, мультиметр, осциллограф и программное обеспечение для проектирования, такое как KiCad или Eagle. Профессиональная лаборатория дополнительно использует термовоздушные станции с PID-регуляторами, тепловизоры, токовые пробники и 3D-принтер для создания корпусов.

Итоги

Прототипирование электроники — обязательный этап разработки, который проверяет схемотехнические решения, выявляет ошибки до серийного производства и подготавливает устройство к сертификации.

• Прототип подтверждает работоспособность схемы и выявляет ошибки на ранних стадиях, когда стоимость исправления минимальна.
• Стоимость прототипирования складывается из компонентов (100–1000 долларов), разработки (500–5000 долларов) и сертификации (1000–10000 долларов).
• Сроки варьируются от 1–2 недель для быстрых макетов до нескольких месяцев для сложных проектов с FPGA.
• Студия выполняет полный цикл: от анализа ТЗ до передачи документации для серийного производства.
• Моделирование и DRC-проверка сокращают количество физических прототипов и выявляют ошибки до изготовления платы.
• Профессиональное оборудование — PID-станции, тепловизоры, токовые пробники — обеспечивает качественный монтаж и диагностику.
• Учёт требований сертификации на этапе проектирования сокращает затраты на последующие испытания.
