Промышленные интерфейсы (RS-485, Modbus, Profibus) — это фундамент построения надёжных распределённых систем автоматизации и управления, где требуется передача данных на расстояния до 1200 метров в условиях сильных электромагнитных помех. Инженеры выбирают дифференциальную передачу по витой паре, чтобы обеспечить помехозащищённость, недостижимую для однополярных сигналов RS-232. Студия «ЭлектроЛаборатория» проектирует схемотехнику интерфейсных плат, разрабатывает прошивки микроконтроллеров с поддержкой Modbus и Profibus, разводит печатные платы и готовит устройства к серийному производству. В материале раскрыты физические уровни RS-485 и RS-422, архитектура протоколов Modbus и Profibus, типовые схемотехнические решения с гальванической изоляцией, этапы разработки и ориентиры стоимости.

Главное

• RS-485 обеспечивает передачу данных на расстояние до 1200 метров благодаря дифференциальному сигналу и балансированной схеме, что критично для распределённых промышленных сетей.
• Протокол Modbus поверх RS-485 поддерживает архитектуру «мастер-слейв» и скорости до 115200 бит/с, оставаясь самым распространённым решением для АСУ ТП.
• Profibus расширяет возможности до 12 Мбит/с и 126 устройств на сегмент, подходя для сложных систем реального времени.
• Гальваническая изоляция на оптопарах или трансформаторах обязательна для защиты микропроцессорных плат от высоковольтных наводок и статических помех.
• Согласование линии терминаторами 120 Ом на концах шины предотвращает отражения сигнала и потерю данных при длинных линиях.
• Студия выполняет полный цикл: от схемотехники и трассировки печатной платы до прошивки, прототипирования и подготовки к производству.

Что такое промышленные интерфейсы RS-485, Modbus и Profibus?

Промышленные интерфейсы — это совокупность физических уровней передачи сигналов и протоколов обмена данными, предназначенных для работы в жёстких условиях производства: электромагнитные помехи, вибрации, перепады температур, длинные кабельные трассы. Стандарт RS-485 определяет электрические параметры дифференциальной передачи, а протоколы Modbus и Profibus задают правила структурирования сообщений, адресации устройств и обработки ошибок. Вместе они образуют трёхуровневую модель промышленной сети: физический уровень, канальный уровень и прикладной протокол.

Определение и суть стандарта RS-485

RS-485 — это стандарт физического уровня, использующий балансированную схему передачи дифференциального сигнала по витой паре. В отличие от несбалансированной схемы RS-232, где напряжение измеряется относительно общего провода, в RS-485 передаются два противофазных сигнала: линия A и линия B. Приёмник восстанавливает логический уровень по разности потенциалов между ними, поэтому синфазная помеха, наведённая на оба проводника одинаково, автоматически подавляется. Такой подход обеспечивает помехозащищённость на порядок выше, чем у однополярных сигналов с ТТЛ-уровнями.

Стандарт RS-485 допускает подключение до 32 трансиверов на одном сегменте шины без повторителей, а с применением репитеров число устройств возрастает до 256. Максимальная длина линии составляет 1200 метров при скорости 9600 бит/с, однако при увеличении скорости передачи до 10 Мбит/с допустимая длина сокращается до 12 метров. Трансиверы RS-485, такие как MAX485 или ADM3485, преобразуют однополярные сигналы UART в дифференциальные и обратно, поддерживая полудуплексный режим работы.

Протокол Modbus: архитектура «мастер-слейв»

Modbus представляет собой один из наиболее распространённых протоколов передачи данных в промышленной автоматизации. Протокол определяет структуру сообщений и правила обмена информацией между устройствами управления, используя архитектуру «мастер-слейв», где одно ведущее устройство инициирует запросы, а ведомые отвечают. Modbus работает поверх UART — универсального асинхронного приёмопередатчика, который формирует поток данных на физическом уровне, а для эффективной обработки входящих и исходящих сообщений в микроконтроллерах применяется кольцевой буфер.

Кольцевой буфер — это массив данных с индексом чтения и индексом записи, позволяющий обрабатывать непрерывный поток информации без потерь. Обработчик прерываний записывает входящие байты в память, а основной цикл программы извлекает их для обработки. Такая архитектура обеспечивает надёжную асинхронную передачу данных в системах управления промышленными процессами, где критична своевременность информационного обмена между контроллерами, датчиками и исполнительными механизмами.

Profibus: высокоскоростная полевая шина

Profibus — это стандарт полевой шины, обеспечивающий передачу данных со скоростью до 12 Мбит/с и подключение до 126 устройств в одной сети. Протокол поддерживает детерминированный обмен данными в реальном времени, что делает его подходящим для сложных автоматизированных систем, где требуется синхронизация приводов, контроллеров и устройств ввода-вывода. Profibus использует физический уровень RS-485 для электрической передачи, но добавляет развитые механизмы диагностики, конфигурирования сети и обмена циклическими данными.

По сравнению с Modbus, Profibus требует более сложной программной реализации и специализированных микросхем, таких как ASPC2 или SPC3, однако взамен предоставляет гарантированное время цикла и расширенные возможности управления. Выбор между Modbus и Profibus определяется требованиями к скорости, детерминированности и бюджету проекта.

Как работает передача данных по RS-485 и связанным стандартам?

Физический уровень RS-485 основан на дифференциальной передаче сигналов, где логический уровень определяется разностью напряжений между двумя проводниками витой пары. Такая схема принципиально отличается от RS-232, который использует биполярные уровни от ±5 до ±15 В относительно общего провода и подходит только для коротких линий до 15 метров. Для систем, где требуется большая дальность, стандарт RS-422 предлагает аналогичную дифференциальную передачу, но в полнодуплексном режиме с отдельными парами для приёма и передачи.

Дифференциальная передача и помехозащищённость

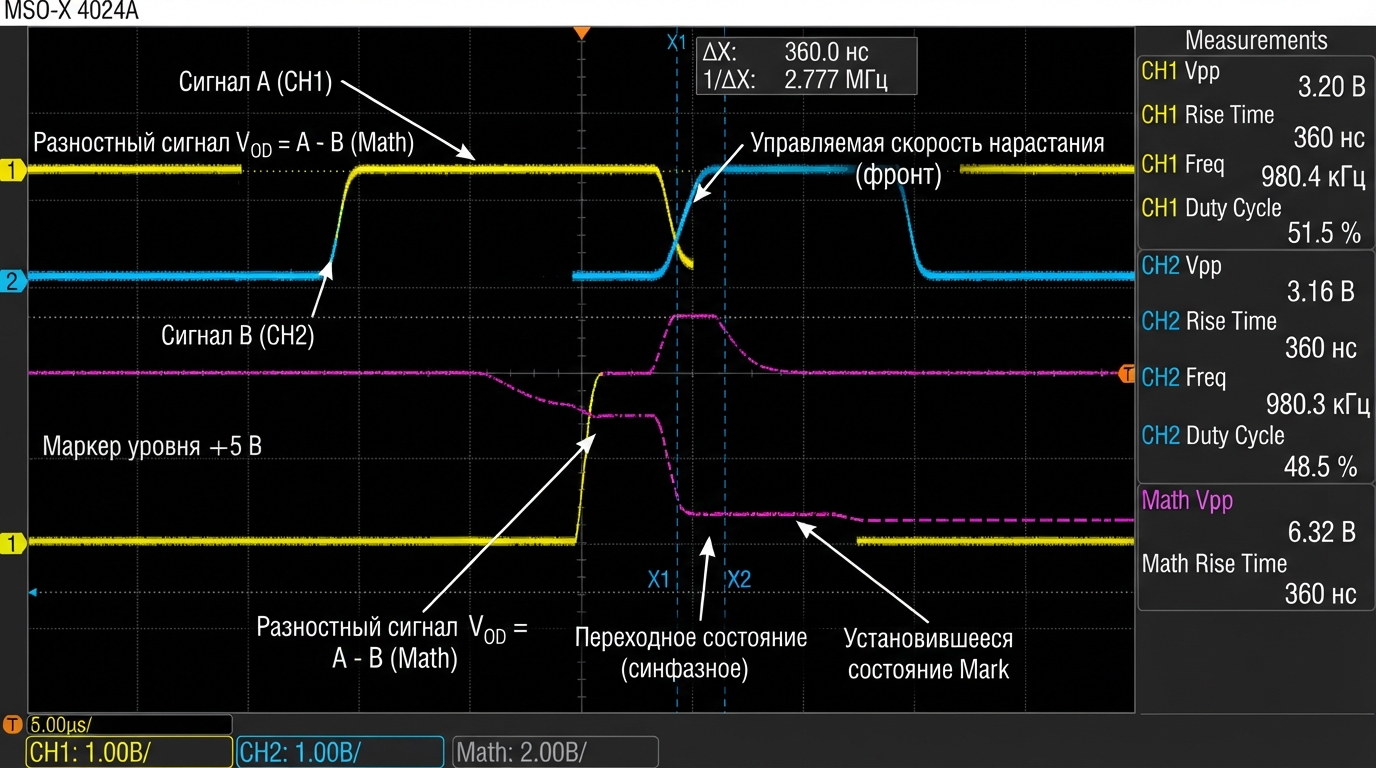

Дифференциальный сигнал в RS-485 передаётся по скрученной паре, где линия A и линия B несут противофазные напряжения. Внешняя электромагнитная помеха наводится на оба проводника практически одинаково, поэтому разность потенциалов между линиями остаётся неизменной. Приёмник с синфазным диапазоном от −7 В до +12 В отфильтровывает синфазную составляющую, сохраняя полезный дифференциальный сигнал. Это обеспечивает высокую помехозащищённость в цехах с частотными преобразователями, сварочными аппаратами и мощными электродвигателями.

Для дополнительной защиты от импульсных перенапряжений параллельно линиям данных устанавливают ТВС-диоды, которые реагируют за наносекунды и ограничивают напряжение до безопасного уровня. Газовые разрядники применяются для защиты от грозовых разрядов и коммутационных перенапряжений большой энергии. Такая многоступенчатая защита обязательна для промышленных устройств, эксплуатируемых в полевых условиях.

Согласование линии и терминаторы

При длине линии, сопоставимой с длиной волны сигнала, возникают отражения, искажающие фронты импульсов и приводящие к ошибкам передачи. Для предотвращения отражений на обоих концах шины RS-485 устанавливают согласующие резисторы номиналом 120 Ом, равным волновому сопротивлению витой пары. Терминаторы включаются только на крайних устройствах сети; промежуточные узлы работают без согласования, чтобы не перегружать драйверы.

Неправильное шунтирование резисторами — одна из частых причин нестабильной работы сети. Если терминаторы установлены на каждом устройстве, суммарное сопротивление нагрузки падает, и драйверы могут не обеспечить требуемый дифференциальный уровень напряжения. Проектирование интерфейсной платы должно предусматривать переключаемые терминаторы, активируемые только на конечных узлах.

Скорость передачи и длина линии

Стандарт RS-485 устанавливает обратную зависимость между скоростью передачи и максимальной длиной линии. При скорости 9600 бит/с линия может достигать 1200 метров, при 115200 бит/с — около 120 метров, а при 10 Мбит/с — не более 12 метров. Для промышленных сетей сбора данных с датчиков обычно достаточно скоростей 9600–19200 бит/с, что позволяет охватывать большие территории без повторителей.

Протокол Modbus поверх RS-485 поддерживает скорости до 115200 бит/с, однако для надёжности на больших расстояниях рекомендуется ограничиваться 9600 бит/с. Управляемая скорость нарастания фронтов сигнала в современных трансиверах, таких как ADM3485, снижает уровень электромагнитных излучений и позволяет использовать более длинные кабели без экранирования.

Максим Набиуллин

Инженер-разработчик, руководитель компании

Процесс всегда начинается с расстановки компонентов. И далее идет процесс трассировки. Прокладываются сначала силовые линии, далее уже более тонкие сигнальные линии.

Что входит в услугу проектирования промышленных интерфейсов?

Студия «ЭлектроЛаборатория» выполняет полный цикл проектирования устройств с промышленными интерфейсами: от анализа технического задания до передачи документации на серийное производство. В объём работ входит схемотехника, трассировка печатных плат, разработка встраиваемого программного обеспечения, изготовление прототипов и комплексное тестирование. Каждый этап завершается передачей заказчику конкретного результата: схемы, Gerber-файлов, исходного кода, отчётов об испытаниях.

• Разработка принципиальной схемы интерфейсного узла: выбор трансивера RS-485 (MAX485, ADM3485), схемы гальванической изоляции на оптопарах или трансформаторах, цепей защиты ТВС-диодами.
• Трассировка печатной платы с учётом прокладки силовых линий в первую очередь и сигнальных цепей после.
• Написание прошивки микроконтроллера: реализация Modbus-стека, кольцевого буфера UART, обработки контрольных сумм и тайм-аутов.
• Подключение интерфейсной платы к микропроцессорным платам заказчика, отладка параллельных портов и управляющих сигналов.
• Изготовление прототипов, тестирование на стенде с имитацией помех, проверка на соответствие требованиям ЭМС.
• Подготовка конструкторской документации для серийного производства, включая перечни элементов и монтажные схемы.

На выходе заказчик получает готовый к производству комплект документации: принципиальные схемы, Gerber-файлы печатной платы, исходный код прошивки, прототипы с результатами испытаний и отчёт о тестировании. Вся документация передаётся в форматах, совместимых с типовыми производственными процессами.

Для каких устройств разрабатываем интерфейсы

Промышленные интерфейсы востребованы в широком классе устройств автоматизации: контроллеры, датчики температуры и давления, исполнительные механизмы, частотные преобразователи, панели оператора. Студия проектирует как отдельные интерфейсные модули, так и встраиваемые узлы в составе микропроцессорных плат. Интерфейс RS-485 универсален: он подходит для сбора данных с распределённых датчиков, управления приводами и обмена между контроллерами.

План работ и этапы

Разработка устройства с промышленным интерфейсом проходит через шесть обязательных этапов, каждый из которых завершается верифицируемым результатом. Длительность проекта зависит от сложности схемотехники и требований к сертификации, типовая разработка интерфейсного модуля занимает от четырёх до восьми недель.

Сколько стоит разработка промышленного интерфейса?

Стоимость разработки определяется сложностью схемотехники, требованиями к гальванической изоляции, необходимости сертификации и объёмом программирования протокола. Стоимость компонентов для RS-485 варьируется от 1 до 10 долларов за устройство в зависимости от производителя и функциональности: трансивер MAX485 стоит около 2 долларов, а интерфейсные модули с изоляцией и защитой — от 5 до 50 долларов. Разработка драйверов для Modbus может стоить от 1000 до 5000 долларов в зависимости от сложности и времени тестирования.

На стоимость влияют объём закупок компонентов, требования к сертификации, сложность интеграции с существующими системами и необходимость специализированных тестов для обеспечения надёжности. Оптимизировать бюджет можно использованием стандартных компонентов без обязательной сертификации и готовых библиотек протоколов, что сокращает время разработки и затраты на персонал.

Почему выбирают нас?

Студия «ЭлектроЛаборатория» сочетает глубокую инженерную экспертизу в области промышленных интерфейсов с отработанным процессом проектирования, что сокращает сроки и снижает риски. Инженеры студии специализируются на микроконтроллерах с многомастерной шинной архитектурой, что позволяет реализовывать сложные протоколы обмена с гарантированной производительностью. Каждый проект сопровождается тестированием на помехоустойчивость и проверкой на соответствие стандартам ЭМС.

Алексей Морозов

Embedded-разработчик (микроконтроллеры, прошивки, STM32)

Микроконтроллер построен на базе ядра ARM Cortex с поддержкой многомастерной шинной архитектуры. Ядро Cortex M4 подключено к внутренней шинной матрице через три независимые шины. I-шина — 32-разрядная для выборки инструкций из памяти программ, работает на частоте ядра. D-шина — 32-разрядная для доступа к данным Flash, например, константы и для отладки. Системная шина — также 32-разрядная для доступа к SRAM и периферии.

Примеры наших работ

Контроллер сбора данных с датчиков Modbus

Задача: разработать контроллер для опроса 24 датчиков температуры и влажности по шине RS-485 с протоколом Modbus RTU. Решение: применён трансивер MAX485 с гальванической изоляцией на оптопарах, организован кольцевой буфер UART для безпотерьной обработки потока данных, реализован Modbus-стек с поддержкой скоростей до 115200 бит/с. Результат: устойчивая работа сети длиной 800 метров в цехе с частотными преобразователями, время цикла опроса всех датчиков — менее 500 мс.

Преобразователь интерфейса RS-232 в RS-485

Задача: обеспечить подключение устаревшего оборудования с RS-232 к современной сети RS-485. Решение: разработан модуль с преобразованием биполярных уровней RS-232 в дифференциальные сигналы RS-485, учтены различия в сигналах квитирования DTE и DCE, применён кабель с перекрещенными контактами для корректного соединения. Результат: полная совместимость с оборудованием заказчика, дальность передачи увеличена с 15 до 1200 метров.

Типичные ошибки при проектировании промышленных интерфейсов

Ошибки в проектировании промышленных интерфейсов приводят к нестабильной работе сети, потере данных и выходу оборудования из строя. Большинство проблем можно предотвратить на этапе схемотехники и трассировки, если учитывать особенности дифференциальной передачи и требования к помехозащищённости.

• Отсутствие согласующих терминаторов на концах шины вызывает отражения сигнала и ошибки передачи при длинных линиях.
• Неправильное заземление экранов кабелей создаёт контуры, по которым распространяются помехи, ухудшая качество сигнала.
• Экономия на гальванической изоляции приводит к повреждению микропроцессорных плат при наводках высокого напряжения.
• Игнорирование рекомендаций производителя по подключению датчиков Modbus: для простых случаев достаточно двух проводов RS-485, если нет шумов, но при наличии помех требуется экранированная витая пара.
• Неверный выбор скорости передачи для заданной длины линии: превышение допустимых значений приводит к нестабильной работе.

Сергей Петров

Ведущий инженер-схемотехник (аналоговая схемотехника, операционные усилители)

Лучше соблюдать рекомендации производителей, которые вы контроллер или датчик используете. Может быть, для простых случаев. Для того, чтобы с модбасом работать, вы работаете, скажем, по RS-485, вам достаточно два провода, если никто не мешает, нет шумов.

Соответствие стандартам и качество

Промышленные интерфейсы должны соответствовать стандартам электромагнитной совместимости и безопасности. Устройства, использующие Modbus, обязаны удовлетворять требованиям IEC 61000 по электромагнитной совместимости и IEC 60950 по безопасности информационных технологий. Для Profibus может потребоваться сертификация, стоимость которой варьируется от 2000 до 10000 долларов в зависимости от требований.

Студия проводит тестирование прототипов на стенде с имитацией электромагнитных помех, проверяет целостность сигналов при максимальной длине линии и скорости передачи, а также верифицирует работу протокола при тайм-аутах и контрольных суммах. Отчёты об испытаниях передаются заказчику вместе с прототипом и документацией.

Часто задаваемые вопросы

Какой интерфейс лучше выбрать для передачи данных на большие расстояния?

Для передачи данных на расстоянии до 1200 метров рекомендуется использовать RS-485, который обеспечивает дифференциальную передачу и высокую помехозащищённость. При необходимости полнодуплексного обмена применяется стандарт RS-422 с отдельными парами для приёма и передачи.

Какова максимальная скорость передачи данных для протокола Modbus?

Протокол Modbus обычно поддерживает скорости передачи данных до 115200 бит/с, однако для надёжности на больших расстояниях рекомендуется использовать скорости до 9600 бит/с. Выбор скорости определяется длиной линии и уровнем помех.

Какие устройства могут использовать интерфейс RS-485?

Интерфейс RS-485 может использоваться с различными устройствами, включая контроллеры, датчики и исполнительные механизмы, что делает его универсальным для автоматизации. На одной шине допускается до 32 устройств без повторителей.

Каковы основные преимущества использования Profibus?

Profibus обеспечивает высокую скорость передачи данных до 12 Мбит/с и возможность подключения до 126 устройств в одной сети, что делает его идеальным для сложных автоматизированных систем с требованиями реального времени.

Как обеспечить защиту от электромагнитных помех при использовании RS-485?

Для защиты от электромагнитных помех рекомендуется использовать экранированные кабели и правильно заземлённые соединения, а также применять гальваническую изоляцию и ТВС-диоды для ограничения импульсных перенапряжений.

Итоги

Промышленные интерфейсы RS-485, Modbus и Profibus образуют проверенную временем основу для построения надёжных распределённых систем автоматизации и управления.

• RS-485 обеспечивает дифференциальную передачу на расстояние до 1200 метров с помехозащищённостью, недоступной для RS-232.
• Modbus — самый распространённый протокол с архитектурой «мастер-слейв», работающий поверх UART и кольцевого буфера.
• Profibus подходит для сложных систем реального времени со скоростью до 12 Мбит/с и 126 устройствами.
• Гальваническая изоляция и защита ТВС-диодами обязательны для промышленной эксплуатации.
• Согласование терминаторами 120 Ом на концах шины предотвращает отражения сигнала.
• Студия «ЭлектроЛаборатория» выполняет полный цикл разработки: схемотехника, трассировка, прошивка, прототипирование, тестирование, подготовка к производству.
