Отладка и диагностика электроники — это системный процесс выявления неисправностей, анализа работы схем и восстановления корректного функционирования электронных устройств на уровне компонентов, узлов и печатных плат. Инженеры используют комплекс измерительного оборудования, специализированное программное обеспечение и отработанные методики для локализации дефектов — от обрыва дорожки до нестабильной работы встраиваемой системы. Студия выполняет полный цикл отладки: от первичного осмотра и снятия диагностических параметров до замены компонентов, корректировки прошивки и финального тестирования. Такой подход сокращает время простоя оборудования и предотвращает повторные отказы, что критично для серийного производства и опытно-конструкторских работ.

Главное

• Отладка электроники начинается с первичной диагностики: визуальный осмотр, проверка питания, контроль температурного режима и снятие сигналов на ключевых контрольных точках.
• Осциллограф, мультиметр и тепловизор — базовая триада инструментов, которая закрывает до 80% типовых задач по поиску неисправностей в аналоговых и цифровых схемах.
• Проверка напряжений и токов на входах и выходах каждого каскада позволяет локализовать неисправный узел без полного демонтажа схемы.
• Короткое замыкание и обрыв — две наиболее частые аппаратные неисправности, которые диагностируются прозвонкой цепей и измерением сопротивления.
• Студия выполняет отладку как единичных прототипов, так и партий плат с предоставлением отчёта о найденных дефектах и рекомендациями по доработке схемы.

Что такое отладка и диагностика электроники?

Определение и суть процесса

Отладка электроники — это итеративная процедура, объединяющая измерение, анализ и корректировку параметров электрической схемы для достижения заявленных в техническом задании характеристик. В отличие от простого ремонта, отладка включает не только замену неисправного компонента, но и выявление первопричины отказа: ошибки в схемотехнике, неудачной трассировки печатной платы или неверного выбора номинала элемента. Диагностика электроники представляет собой начальный этап этого процесса — снятие показаний с работающего устройства, фиксацию отклонений и формирование гипотез о природе дефекта.

В практической плоскости отладка охватывает аналоговые и цифровые узлы: от проверки целостности цепей питания до анализа временных диаграмм на шинах данных микроконтроллера. Инженер работает с реальными сигналами, а не с теоретическими моделями, поэтому методы диагностики должны учитывать влияние паразитных параметров монтажа, наводок и неидеальности измерительных приборов. Качество отладки напрямую влияет на надёжность серийного изделия: невыявленная на этапе прототипа неисправность в массовом производстве умножается на тираж и приводит к значительным финансовым потерям.

Для каких устройств применяется

Отладка и диагностика электроники востребованы для широкого спектра изделий: импульсные источники питания, контроллеры двигателей, IoT-устройства, аудиоаппаратура, силовая преобразовательная техника, встраиваемые системы на микроконтроллерах. Каждый класс устройств предъявляет свои требования к методикам: для импульсных блоков питания критичен контроль формы напряжения на ключевых транзисторах, для аудиотракта — анализ искажений и шумов, для цифровых плат — целостность сигналов и корректность прошивки.

Особую категорию составляют устройства с аналогово-цифровым преобразованием: датчики, измерительные модули и интерфейсные платы, где неисправность может проявляться только при определённых условиях эксплуатации. В таких случаях применяются тепловизор для поиска локальных перегревов, рентген для контроля паяных соединений BGA-компонентов и логические анализаторы для проверки цифровых протоколов.

Зачем нужна профессиональная отладка

Профессиональная отладка экономит ресурсы на всех этапах жизненного цикла изделия. На этапе разработки она позволяет выявить ошибки схемотехники до запуска в производство, на этапе производства — отсеять бракованные платы, на этапе эксплуатации — быстро восстановить работоспособность оборудования. Стоимость исправления дефекта растёт экспоненциально по мере продвижения изделия от прототипа к серии, поэтому ранняя диагностика электроники — это прямое снижение издержек.

Как работает отладка и диагностика электроники?

Методология поиска неисправностей

Классическая методология поиска неисправностей строится на последовательном сужении зоны поиска: от общего к частному. Первый шаг — проверка напряжения питания на всех шинах устройства: отсутствие или заниженное питание часто маскирует десятки «вторичных» неисправностей. Второй шаг — визуальный осмотр платы на предмет повреждённых дорожек, вздутых конденсаторов, следов перегрева и холодных паек. Третий шаг — функциональное тестирование по каскадам с применением источника сигнала и осциллографа.

Для цифровых устройств методология дополняется анализом протоколов обмена: проверка уровней логических сигналов, временных задержек, целостности пакетов. При отсутствии схемы инженер использует метод обратного проектирования: снимает электрическую схему с реальной платы, определяет назначение узлов и восстанавливает логику работы. Это трудоёмкий процесс, требующий глубокого понимания схемотехники и опыта работы с различными архитектурами.

Измерительное оборудование и инструменты

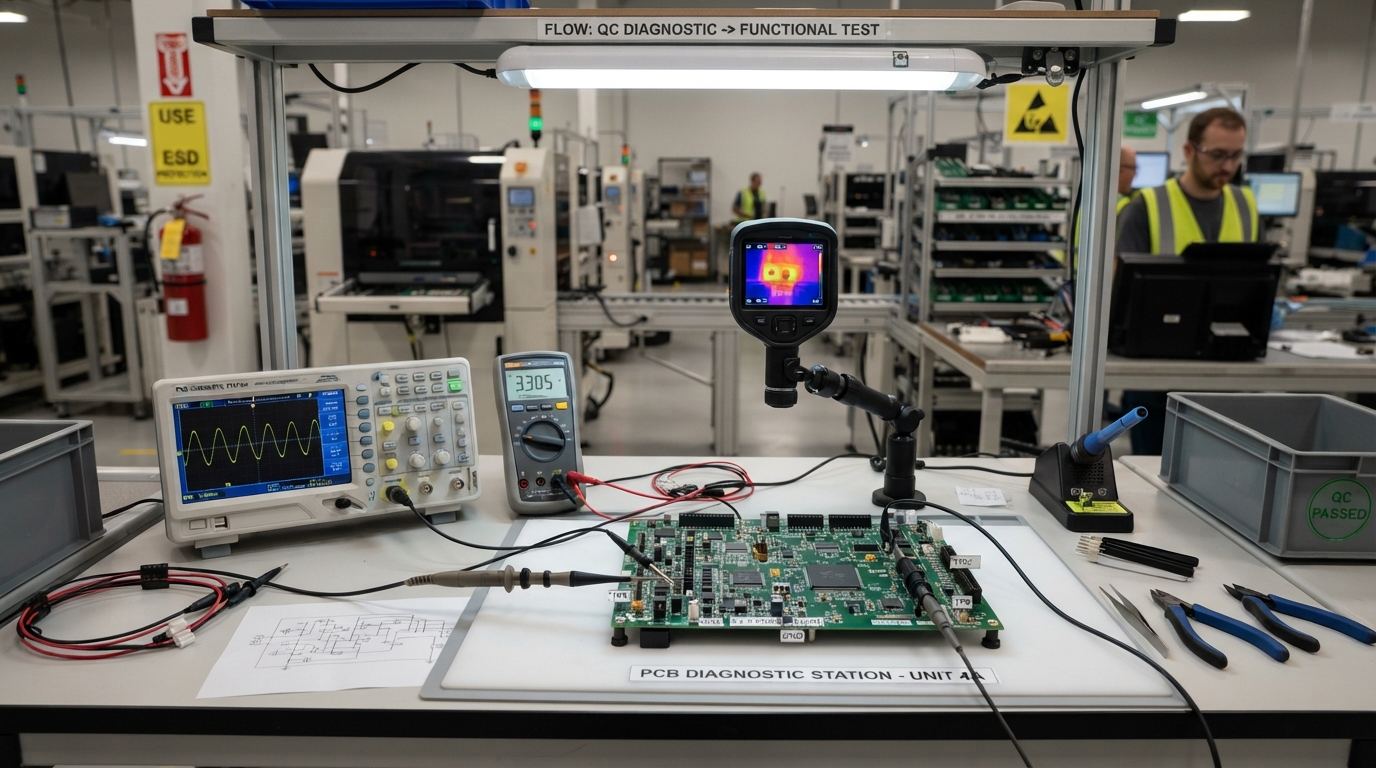

Базовый набор для диагностики электроники включает мультиметр (измерение напряжения, тока, сопротивления, прозвонка цепей), осциллограф (визуализация формы сигналов, измерение амплитудных и временных параметров) и генератор сигналов (подача тестовых воздействий на входы схемы). Для более сложных задач применяются логические анализаторы, спектроанализаторы, векторные анализаторы цепей и тепловизионные камеры.

Цифровые осциллографы предоставляют возможность сохранения осциллограмм, выполнения математических операций над сигналами и передачи данных на компьютер. Полоса пропускания измерителя должна превышать ширину спектра исследуемого колебания в 10 раз — это правило предотвращает искажение формы сигнала и неверную интерпретацию результатов. Перед тестированием электроники необходимо скомпенсировать искажения пробника и использовать двухканальный режим для инверторных стабилизаторов.

Программные средства диагностики

Программное обеспечение играет ключевую роль в современной отладке электроники. Логические анализаторы с открытым ПО, например Sigrok/PulseView, обеспечивают полноценный анализ цифровых протоколов при минимальных затратах на оборудование. Правильный выбор программного обеспечения для логических анализаторов позволяет существенно сэкономить затраты на приобретение прибора и повысить его функциональность.

Для встраиваемых систем критична отладочная информация, встроенная в прошивку. Использование директивы #define для включения отладочных сообщений в коде позволяет активировать и отключать диагностический вывод без изменения основной логики. В релизной версии отладочные printf отключаются, что уменьшает размер прошивки и повышает производительность. Оптимизация функций HAL может включать использование макросов и прямых манипуляций с регистрами для повышения скорости выполнения, что особенно важно при отладке высокоскоростных интерфейсов.

Виктор Соколов

Специалист по проектированию печатных плат (PCB layout, High-Density Interconnect)

Самое главное, сколько бы земель у вас не было, всегда соединяйте их в одной единственной точке, чтобы избежать так называемого ground loop.

Калибровка измерительных приборов

Точность диагностики напрямую зависит от состояния измерительного оборудования. Регулярная калибровка обеспечивает необходимую точность измерений, предотвращает механический износ и старение компонентов, а также помогает избежать затрат на ремонт и возврат оборудования производителю. Существуют две основные методологии калибровки: прямое сравнение с эталонным источником и косвенное сравнение с аналогичным измерителем.

Пользователи часто не понимают важность калибровки и путают функциональность с точностью, что приводит к игнорированию погрешностей. Класс точности измерительного прибора указывает, что абсолютная погрешность не превышает значения, определяемого классом. Для ответственных измерений критично использовать приборы с актуальной калибровкой и учитывать влияние энергопотребления измерительного прибора на режим работы исследуемой цепи.

Что входит в услугу отладки и диагностики?

Студия выполняет полный цикл работ по поиску и устранению неисправностей электронных устройств любой сложности. Каждый проект начинается с формализации задачи и заканчивается отчётом с рекомендациями по предотвращению повторных отказов.

• Первичная диагностика платы — визуальный осмотр, проверка целостности цепей питания, измерение сопротивлений по ключевым шинам, контроль коротких замыканий.
• Снятие диагностических параметров — измерение напряжений и токов в контрольных точках, запись осциллограмм, анализ теплового поля с помощью тепловизора.
• Локализация неисправного узла — последовательное сужение зоны поиска по каскадам, применение метода «чёрного ящика» и обратного проектирования при отсутствии схемы.
• Замена неисправных компонентов — демонтаж и монтаж элементов с применением паяльной станции, включая компоненты в корпусах ТО-247, ДО-220 и BGA.
• Корректировка схемотехники — внесение изменений в схему для устранения первопричины отказа, подбор номиналов элементов, оптимизация топологии платы.
• Обновление прошивки — модификация встроенного ПО для устранения логических ошибок, добавление отладочной информации, оптимизация функций HAL.
• Финальное тестирование — проверка устройства под нагрузкой, в термокамере и при граничных условиях эксплуатации, формирование отчёта.

Клиент получает на выходе: отремонтированное устройство с подтверждёнными характеристиками, подробный отчёт о найденных неисправностях и их причинах, рекомендации по доработке схемы и прошивки, а также документацию по контрольным точкам для будущего обслуживания.

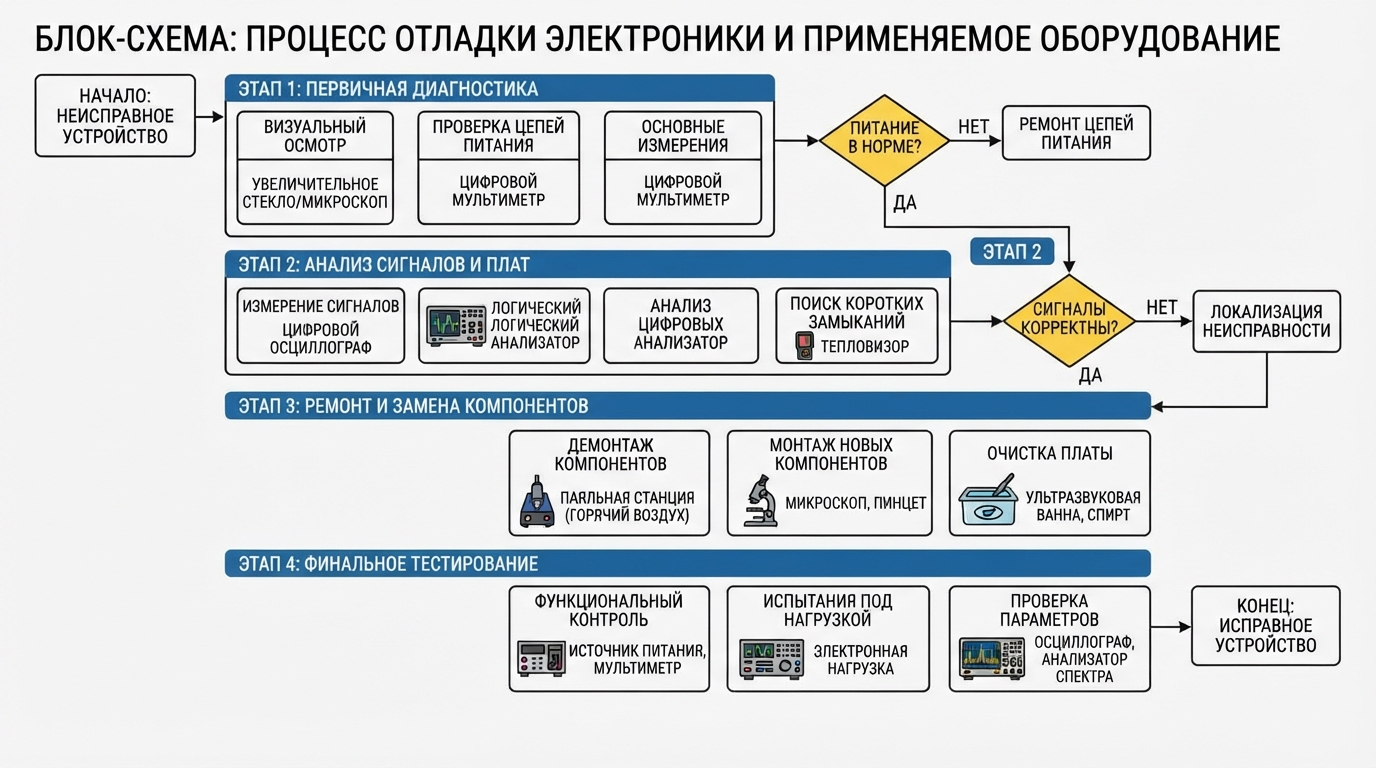

План работ и этапы

Процесс отладки электроники разбивается на последовательные этапы с чёткими сроками и измеримыми результатами. Длительность каждого этапа зависит от сложности устройства и доступности схемной документации.

Сколько это стоит

Стоимость отладки и диагностики электроники определяется сложностью устройства, доступностью схемной документации и объёмом работ по восстановлению. Основные факторы ценообразования: количество слоёв печатной платы, плотность монтажа, наличие BGA-компонентов, необходимость обратного проектирования и объём модификации прошивки.

Точная стоимость рассчитывается после первичной диагностики. Студия фиксирует цену в договоре до начала ремонтных работ, что исключает непредвиденные расходы для клиента.

Рик Хартли

Признанный эксперт в области проектирования печатных плат

Если мы посмотрим на современные частоты, на современные скорости, если мы спроектируем ту же плату сегодня и введем в эту линию сигнал со временем нарастания фронта в 500 пикосекунд, то где будет обратный ток? И ответ заключается в том, что тогда никакого обратного тока в силовых или земляных шинах не будет. Весь обратный ток будет проходить в дорожках, проложенных поблизости от сигнальной дорожки.

Почему выбирают нас

Студия объединяет компетенции схемотехника, трассировщика печатных плат и программиста встраиваемых систем в одном процессе отладки. Это позволяет видеть неисправность не как изолированный дефект, а как следствие системной проблемы — ошибки в топологии, неудачного выбора компонента или логической ошибки в прошивке.

Опыт работы с силовой электроникой, аудиоаппаратурой и цифровыми системами подтверждается успешными проектами по восстановлению устройств без схемной документации. Применение тепловизора и рентгена позволяет выявлять скрытые дефекты пайки без демонтажа компонентов, что сокращает время диагностики и исключает повреждение платы.

Примеры наших работ

Восстановление импульсного источника питания без схемы

Задача: импульсный источник питания мощностью 500 Вт вышел из строя, схема отсутствует, производитель недоступен. Решение: обратное проектирование силовой части, снятие схемы управления, локализация неисправности в цепи обратной связи. Результат: восстановлен источник питания, внесены изменения в схему защиты для предотвращения повторного отказа, подготовлена электрическая схема для будущего обслуживания.

Отладка контроллера двигателя с редкими сбоями

Задача: контроллер двигателя периодически сбрасывался при определённых режимах нагрузки. Решение: осциллографирование шины питания при переходных процессах, выявление просадки напряжения на входе стабилизатора, корректировка номиналов конденсаторов и доработка топологии. Результат: стабильная работа во всех режимах, подтверждённая термоциклированием.

Диагностика аудиоаппаратуры с искажениями

Задача: усилитель мощности вносил заметные искажения на малой громкости. Решение: подача тестового сигнала от генератора, покаскадный анализ с осциллографом, выявление неисправности в предусилителе. Результат: замена неисправных компонентов, проверка спектра сигнала, подтверждение соответствия заявленным характеристикам.

Типичные ошибки при отладке электроники

Пренебрежение проверкой питания

Самая распространённая ошибка — переход к анализу сигнальных цепей без тщательной проверки напряжения питания. Заниженное или нестабильное питание порождает симптомы, которые выглядят как сложные логические сбои, хотя первопричина тривиальна. Студия всегда начинает диагностику с измерения всех шин питания под нагрузкой и в переходных режимах.

Игнорирование заземления и целостности обратного тока

Некорректное заземление и разрывы в земляном полигоне под сигнальными дорожками увеличивают излучение на 20-30 дБ и создают неуправляемые контуры. Разделение земель без физического разделения зон приводит к ground loop и наводкам, которые маскируют реальную неисправность. Для снижения EMI на двухслойной плате используется прокладка копланарной земли между парами сигналов, что снижает электромагнитные помехи на 15-20 дБ.

Отсутствие источника тестового сигнала

Попытка диагностировать аудиоаппаратуру или аналоговые тракты без источника сигнала приводит к неправильным выводам о состоянии устройства. Отслеживание сигнала по каскадам требует стабильного тестового воздействия с известными параметрами. Студия использует калиброванные генераторы для всех диагностических процедур.

Ремонт «наугад» без схемы

При отсутствии схемы или её неполном исполнении ремонт превращается в поиск наугад, что приводит к вмешательству в одном месте и появлению новых сбоев. Профессиональный подход предполагает обратное проектирование или, как минимум, составление структурной схемы устройства до начала ремонтных работ.

Виктор Соколов

Специалист по проектированию печатных плат (PCB layout, High-Density Interconnect)

По сути, вы увеличиваете свою вероятность, что на каждое сигнальное отверстие найдется максимально близкое земляное отверстие, и путь обратного тока минимизируется. Поэтому это самая простая, ну, самая выигрышная стратегия при минимальных время затратах, просто кликнуть одну кнопку, настроить вот здесь вот шаг побольше или поменьше, и у вас произойдет автоматическая заливка, прошивка земляными отверстиями.

Игнорирование калибровки приборов

Измерения некалиброванным прибором дают систематическую погрешность, которая может привести к ложному выводу о неисправности исправного компонента. Регулярная калибровка обеспечивает необходимую точность, а класс точности прибора указывает допустимую погрешность. Студия использует только поверенное оборудование с актуальными сертификатами.

Соответствие стандартам и качество

Отладка и диагностика электроники выполняются с соблюдением требований к качеству паяных соединений, электрической безопасности и электромагнитной совместимости. При ремонте электрооборудования важно использовать заземлённый паяльник и избегать пайки под напряжением, что предотвращает повреждение чувствительных компонентов статическим электричеством.

Технические и эксплуатационные показатели отремонтированных электроприборов не должны отклоняться более чем на 20% от аналогичных показателей новых приборов, а уровень шума не должен превышать 10% отклонения. Студия соблюдает эти нормативы при финальном тестировании и фиксирует измеренные параметры в отчёте.

Для ремонта преобразовательной техники применяется универсальная паяльная станция, которая позволяет выполнять различные виды пайки и демонтажа компонентов. Для успешного ремонта импульсных источников питания используются оловоотсос, оплётка для снятия припоя, полые иглы для демонтажа многовыводных элементов, теплопроводящая паста и изоляционные прокладки под корпуса силовых транзисторов.

Часто задаваемые вопросы

Как быстро выполняется диагностика электроники?

Базовая диагностика занимает 2-4 дня, включая визуальный осмотр, измерение напряжений и прозвонку цепей. Углублённая диагностика с осциллографированием и тепловизионным контролем требует 3-7 дней в зависимости от сложности устройства и доступности схемной документации.

Можно ли отладить устройство без электрической схемы?

Да, студия выполняет обратное проектирование: снимает электрическую схему с реальной платы, определяет назначение узлов и восстанавливает логику работы. Это увеличивает срок и стоимость работ, но позволяет восстановить устройство при полном отсутствии документации.

Какое оборудование используется для диагностики?

Применяются мультиметры с функцией True RMS, цифровые осциллографы с полосой пропускания, превышающей спектр сигнала в 10 раз, генераторы сигналов, тепловизор, рентген для контроля BGA-пайки и логические анализаторы. Для токовых измерений используются AC/DC-клещи с True RMS.

Как проверяется качество после отладки?

Отремонтированное устройство проходит финальное тестирование под нагрузкой, при граничных условиях эксплуатации и в термокамере. Измеренные параметры сравниваются с нормативными: отклонение не должно превышать 20% от показателей нового прибора, уровень шума — не более 10%.

Предоставляется ли гарантия на выполненные работы?

Да, студия предоставляет гарантию до 12 месяцев на выполненные ремонтные работы. Гарантийные обязательства фиксируются в договоре и включают бесплатное устранение повторных неисправностей, возникших по вине исполнителя.

Итоги

Отладка и диагностика электроники — это инженерная дисциплина, требующая системного подхода, калиброванного оборудования и глубокого понимания схемотехники.

• Первичная диагностика всегда начинается с проверки питания и визуального осмотра платы.
• Осциллограф, мультиметр и тепловизор закрывают большинство задач по поиску неисправностей.
• Короткое замыкание и обрыв — наиболее частые аппаратные дефекты, выявляемые прозвонкой цепей.
• Калибровка измерительных приборов критична для достоверности диагностических выводов.
• Обратное проектирование позволяет восстанавливать устройства без схемной документации.
• Финальное тестирование подтверждает соответствие отремонтированного устройства нормативам.
• Студия выполняет полный цикл отладки: от диагностики до модификации прошивки и подготовки отчёта.
