Функциональное тестирование (ATE) — это автоматизированная проверка электронных устройств на соответствие заявленным характеристикам и поведенческим сценариям в условиях, приближенных к реальной эксплуатации. Инженерные команды используют ATE-системы для выявления дефектов до отгрузки продукции, сокращения времени выхода на рынок и подтверждения надёжности серийных изделий. Студия выполняет разработку тестовых стендов, написание тестовых программ и интеграцию ATE в производственные линии заказчика. Материал раскрывает архитектуру, методы, этапы внедрения и стоимость таких решений.
Главное
- Функциональное тестирование (ATE) проверяет поведение устройства в ответ на входные воздействия, а не только электрические параметры компонентов.
- Автоматизация тестирования снижает влияние человеческого фактора и повышает повторяемость результатов до уровня, необходимого для серийного производства.
- Раннее выявление дефектов на этапе прототипа сокращает затраты на исправление ошибок в десятки раз по сравнению с постпродажным обслуживанием.
- Студия проектирует тестовую оснастку, разрабатывает программное обеспечение и передаёт заказчику полный комплект документации для запуска ATE на производстве.

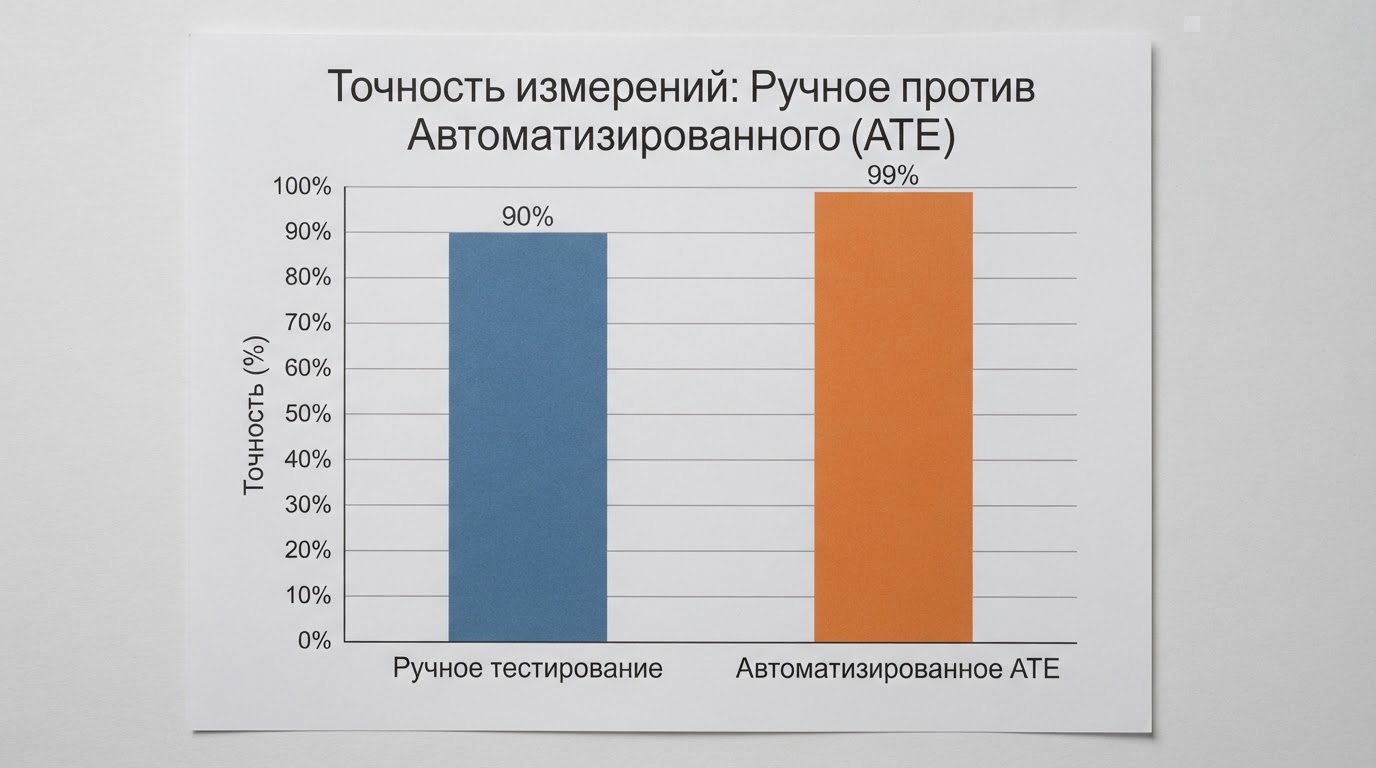

- Внедрение ATE позволяет сократить время тестирования до 50% и повысить точность измерений до 99% по сравнению с ручными методами.
Что такое функциональное тестирование (ATE)?
Определение и суть
Функциональное тестирование (ATE) — это процесс автоматизированной проверки электронного изделия путём подачи стимулирующих сигналов и анализа ответных реакций устройства. ATE-система имитирует рабочие режимы: подачу напряжения, логических уровней, аналоговых сигналов, команд управления — и фиксирует, соответствует ли поведение тестируемого объекта заложенной спецификации. В отличие от внутрисхемного тестирования, которое проверяет отдельные компоненты на плате, функциональное тестирование оценивает изделие как целостную систему.

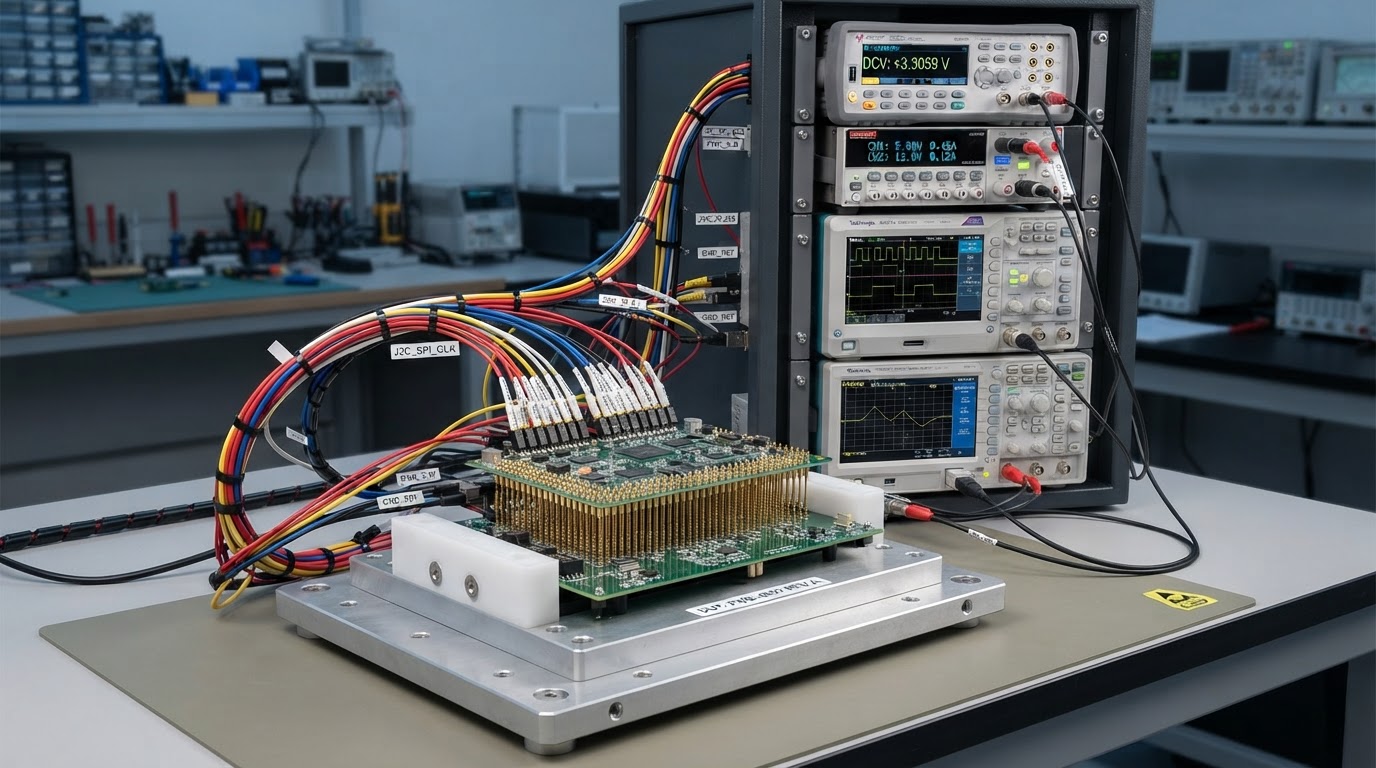

Тестируемое устройство подключается к тестовому стенду через специализированный интерфейс: контактные зонды, разъёмы, пружинные контакты или адаптерную оснастку. Программное обеспечение тестовой станции управляет источниками питания, генераторами сигналов, измерительными приборами и коммутационными матрицами, формируя последовательность тестовых векторов. Каждый тестовый вектор включает входное воздействие и ожидаемый отклик, что позволяет автоматически выносить вердикт «годен/не годен».
Зачем нужно функциональное тестирование
Испытания необходимы для проверки соответствия изделий установленным стандартам, выявления возможных дефектов и обеспечения их надёжности и безопасности в эксплуатации. Для производителей электроники функциональное тестирование является последним рубежом контроля перед упаковкой и отгрузкой: оно отсеивает устройства со скрытыми дефектами монтажа, ошибками прошивки и аномалиями аналоговых цепей, которые не выявляются визуальным осмотром или внутрисхемным контролем.
- Проверка работоспособности конечного изделия в сборе, а не отдельных компонентов;
- Выявление дефектов пайки, непропаев и коротких замыканий, проявляющихся только под нагрузкой;
- Проверка прошивки и логики работы микроконтроллера на реальном устройстве;
- Подтверждение соответствия выходных параметров заявленным допускам;
- Формирование протокола испытаний для прослеживаемости качества.
Для каких устройств применяется ATE
Автоматизированное функциональное тестирование применяется для широкого спектра электронных изделий: от простых плат управления до сложных встраиваемых систем. ATE-стенды проектируются под конкретный тип продукции с учётом её интерфейсов, рабочих напряжений, токов потребления и требуемой точности измерений.
- Контроллеры и платы управления — проверка логики работы, входных/выходных дискретных и аналоговых сигналов, реакции на команды с пульта управления;
- Источники питания — измерение выходных напряжений, токов нагрузки, пульсаций, проверка защит от перегрузки и короткого замыкания;
- IoT-устройства — проверка радиотрактов, энергопотребления в спящих режимах, корректности передачи данных;
- Устройства со встроенным ПО — тестирование прошивки, проверка обновлений, контроль работы сторожевых таймеров;
- Механические устройства с электронным управлением — проверка взаимодействия управляющей электроники с исполнительными механизмами, такими как стеклоочистители, стеклоомыватели, гидравлические тормоза.
Как работает ATE-система?

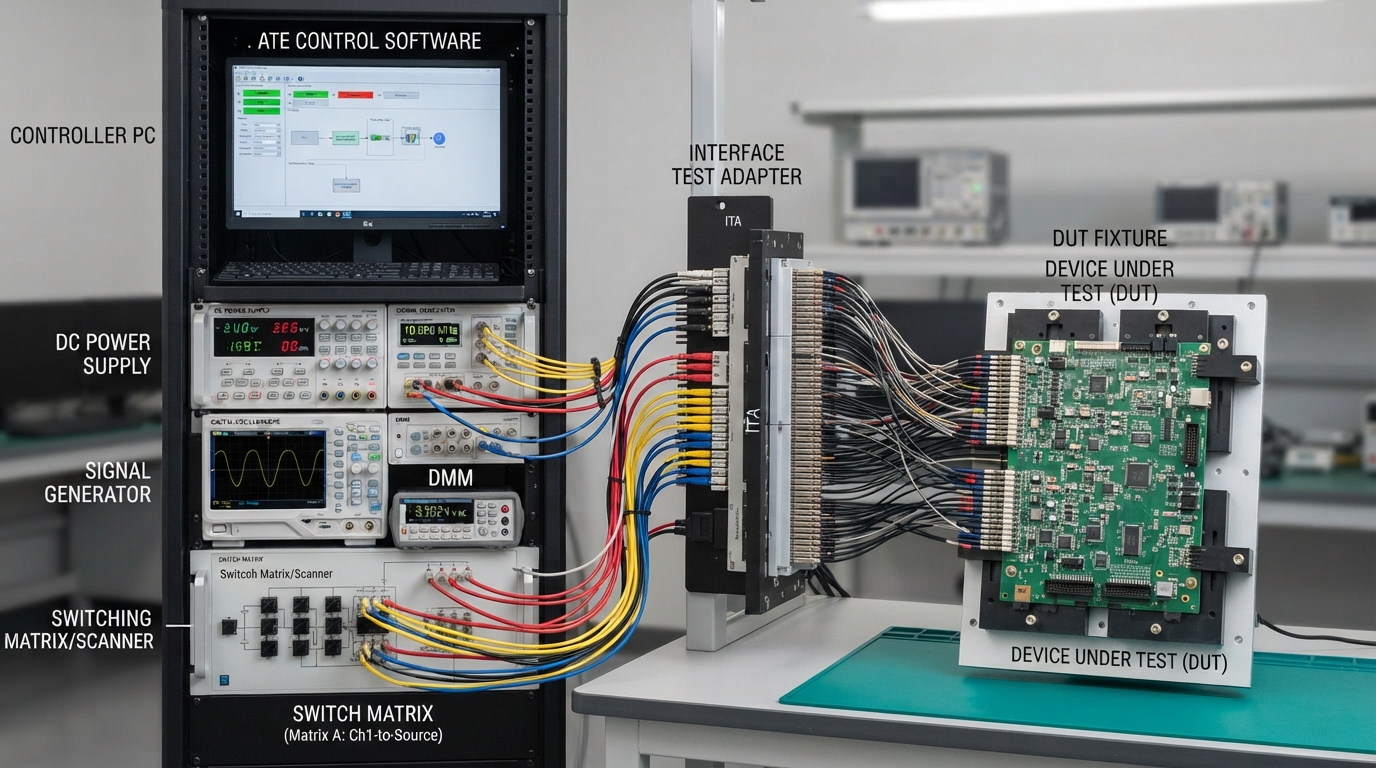

Архитектура автоматизированного тестового стенда
Функциональное тестирование (ATE) строится на модульной архитектуре, объединяющей аппаратную часть, программное обеспечение и тестовую оснастку. Аппаратная часть включает управляющий компьютер, измерительные приборы, источники питания, генераторы сигналов и коммутационные модули. Программное обеспечение управляет последовательностью тестов, обрабатывает результаты и формирует отчёты. Тестовая оснастка обеспечивает электрический контакт с тестируемым изделием.
Ключевое отличие ATE от ручного тестирования — повторяемость условий испытаний. Один и тот же тестовый сценарий выполняется с идентичными параметрами для каждого экземпляра изделия, что исключает вариативность, свойственную ручным измерениям. Это особенно важно для серийного производства, где необходимо поддерживать стабильное качество продукции на уровне десятков и сотен тысяч единиц.
Программное обеспечение тестовой станции
Программное обеспечение ATE выполняет три функции: управление аппаратными модулями, исполнение тестовых сценариев и обработку результатов. Тестовые сценарии описываются на специализированных языках или в средах разработки, таких как LabVIEW, TestStand, Python с библиотеками управления приборами. Каждый сценарий включает этапы инициализации, подачи стимулов, измерения откликов, сравнения с допусками и формирования вердикта.
Программное обеспечение также ведёт журнал испытаний, в котором фиксируются серийный номер изделия, дата и время теста, измеренные значения и результат. Для серийного производства это обеспечивает прослеживаемость: по каждому отгруженному устройству можно восстановить полную историю его проверки.
Компоненты тестовой системы
Стоимость компонентов тестовой системы может варьироваться от нескольких сотен до десятков тысяч долларов в зависимости от сложности системы и используемых технологий. Простые тестовые устройства могут стоить от 500 до 2000 долларов, в то время как более сложные системы, включающие высокоточные измерительные приборы и специализированные интерфейсы, могут стоить от 20 000 до 100 000 долларов.
- Управляющий компьютер — промышленный ПК или контроллер PXI-платформы, координирующий работу всех модулей;
- Источники питания — программируемые блоки с точной установкой напряжения и тока, измерением потребления;
- Мультиметры и осциллографы — прецизионные приборы для измерения напряжений, токов, временных характеристик;
- Генераторы сигналов — формируют тестовые воздействия: синусоидальные, импульсные, логические последовательности;
- Коммутационные матрицы — переключают сигнальные цепи между измерительными модулями и тестируемым устройством;
- Адаптерная оснастка — механическая конструкция с контактными зондами для подключения тестируемой платы.
Методы тестирования: статические и динамические
Методы испытаний могут включать в себя как статические, так и динамические тесты, которые позволяют оценить поведение устройства в различных условиях. Статические тесты проверяют параметры устройства в установившихся режимах: напряжения в контрольных точках, токи потребления, логические уровни. Динамические тесты оценивают поведение устройства при изменении входных сигналов: время отклика, переходные процессы, корректность последовательностей.
Для устройств с аналоговыми цепями применяются измерения частотных характеристик, коэффициента гармоник, отношения сигнал/шум. Для цифровых устройств — тесты по протоколам обмена, проверка таймингов, стресс-тесты с предельными нагрузками. Комбинация статических и динамических методов даёт полную картину работоспособности изделия.
Что входит в услугу функционального тестирования?
Студия выполняет полный цикл разработки ATE-решения: от анализа тестируемого изделия до запуска стенда на производстве заказчика. В объём работ входят как аппаратная, так и программная части, а также подготовка документации и обучение персонала.
- Анализ тестируемого изделия — изучение схемы, перечня контрольных точек, интерфейсов и требований к тестированию;
- Проектирование тестовой оснастки — разработка адаптера с контактными зондами, ложемента, механической конструкции стенда;
- Разработка аппаратной части — подбор измерительных модулей, источников питания, коммутационных матриц, монтаж и наладка;
- Разработка программного обеспечения — создание тестовых сценариев, интерфейса оператора, системы протоколирования;
- Отладка и валидация стенда — проверка на эталонных образцах, калибровка измерительных каналов, подтверждение точности;
- Интеграция на производстве — установка, пусконаладка, обучение операторов, передача документации;
- Техническая поддержка — сопровождение, доработка тестовых программ при изменении изделия, ремонт оснастки.
Клиент на выходе получает работающий тестовый стенд, комплект конструкторской документации на оснастку, исходный код тестовых программ, инструкции оператора и протоколы валидации. Стенд готов к работе в серийном производстве с минимальной зависимостью от разработчика.
План работ и этапы
Внедрение функционального тестирования (ATE) проходит в несколько этапов, каждый из которых завершается измеримым результатом. Типовой проект занимает от 6 до 16 недель в зависимости от сложности тестируемого изделия и требований к точности измерений.
| Этап | Что делаем | Срок | Результат |
|---|---|---|---|
| 1. Анализ ТЗ | Изучаем схему изделия, определяем контрольные точки, требования к измерениям, интерфейсы | 1–2 недели | Техническое задание на стенд |
| 2. Проектирование оснастки | Разрабатываем адаптер, ложемент, конструкцию стенда, 3D-модели | 2–3 недели | Чертежи и 3D-модели оснастки |
| 3. Аппаратная часть | Подбираем модули, монтируем стойку, выполняем электромонтаж | 2–4 недели | Собранный тестовый стенд |
| 4. ПО тестирования | Разрабатываем тестовые сценарии, интерфейс оператора, протоколирование | 3–4 недели | Рабочее ПО с тестовыми программами |
| 5. Отладка и валидация | Проверяем на эталонных образцах, калибруем каналы, подтверждаем точность | 2–3 недели | Протокол валидации, отчёт о точности |
| 6. Внедрение | Устанавливаем на производстве, обучаем операторов, передаём документацию | 1 неделя | Запущенный в серию стенд |
Знание производственных процессов является критическим фактором при проектировании тестовой оснастки и выборе контактных решений.
Сколько это стоит?
Стоимость функционального тестирования (ATE) зависит от сложности тестируемого изделия, требуемой точности измерений, количества тестируемых параметров и объёма программной части. Разработка программного обеспечения для автоматизации тестирования может составлять от 10 000 до 100 000 долларов в зависимости от сложности проекта. Более сложные системы требуют большего времени на разработку и тестирование, что увеличивает общие затраты.
| Вариант | Что входит | Ориентировочная стоимость | Срок |
|---|---|---|---|
| Базовый стенд | Простой адаптер, стандартные приборы, базовое ПО с фиксированным набором тестов | от 5 000 $ | 4–6 недель |
| Стандартный стенд | Специализированная оснастка, прецизионные измерения, ПО с протоколированием и интерфейсом оператора | 15 000–40 000 $ | 8–12 недель |
| Комплексная система | Многофункциональный стенд, стресс-тесты, интеграция с MES, расширенная аналитика | 50 000–100 000+ $ | 12–16 недель |
Основные факторы ценообразования:
- Количество контрольных точек и измеряемых параметров;
- Требуемая точность измерений — допустимая погрешность измерения значения напряжения для класса точности 0,5 составляет ±0,5%, для трансформаторов тока класса точности 1 погрешность составляет ±1,0%;
- Необходимость имитации условий эксплуатации: температура, влажность, механические воздействия;
- Степень автоматизации: ручная загрузка изделия или полная роботизация;
- Требования к протоколированию и интеграции с производственными системами.
Для оптимизации бюджета используется модульный подход: базовая платформа с возможностью наращивания измерительных модулей и расширения тестовых программ. Модульные системы позволяют заменять или обновлять отдельные части тестовой системы без необходимости полной замены, что снижает долгосрочные затраты на владение.
Почему выбирают нас
Студия объединяет компетенции в схемотехнике, проектировании печатных плат и разработке программного обеспечения для тестовых систем. Инженеры проектируют ATE с учётом особенностей производства заказчика, обеспечивая стабильность и повторяемость результатов.
| Критерий | Студия | Самостоятельная разработка | Готовые универсальные стенды |
|---|---|---|---|
| Срок запуска | 6–16 недель | 6–12 месяцев | 2–4 недели |
| Точность измерений | До 99% | Зависит от компетенций | Ограничена конфигурацией |
| Адаптация к изделию | Полная | Полная | Частичная |
| Стоимость владения | Оптимизирована | Высокие скрытые затраты | Высокая цена + доработки |
| Поддержка и развитие | Включена | Своими силами | Зависит от вендора |
Внедрение ATE может сократить уровень дефектов на 30–40% по сравнению с ручным тестированием, а автоматизация тестирования снижает вероятность человеческих ошибок, что особенно важно в высокотехнологичных отраслях. Студия обеспечивает полный цикл: от анализа тестируемого изделия до запуска стенда в серийное производство с передачей всех исходных материалов.
Примеры работ
Стенд функционального тестирования контроллера управления
Задача: производитель контроллеров для управления наружным освещением нуждался в проверке логики работы, реакции на команды с пульта управления и контроля выходных реле. Ручное тестирование занимало 15 минут на изделие.
Решение: разработан стенд с коммутационной матрицей на 64 канала, программируемым источником питания и модулем имитации нагрузки. ПО тестирования выполняет 47 проверок: от контроля потребления в дежурном режиме до реакции на аварийные сценарии.
Результат: время тестирования сокращено до 3 минут на изделие, пропускная способность линии выросла в 5 раз, уровень дефектов, выявленных у потребителя, снизился на 35%.
Стенд проверки источников питания
Задача: серийное производство импульсных источников питания требовало автоматической проверки выходных напряжений, стабильности под нагрузкой и срабатывания защит.
Решение: спроектирован стенд с электронной нагрузкой, прецизионным мультиметром и системой измерения пульсаций. Тестовая программа включает 23 измерительные операции с допусками, заданными в технических условиях.
Результат: точность измерений составила 99%, время проверки одного изделия — 90 секунд, полная прослеживаемость результатов по серийным номерам.
Типичные ошибки и как их избежать
Недостаточное количество контрольных точек
Ошибка проявляется, когда тестовая оснастка обеспечивает доступ не ко всем сигналам, требующим проверки. В результате часть дефектов остаётся невыявленной, и бракованные изделия попадают к потребителю. Студия на этапе анализа ТЗ формирует полную карту контрольных точек, согласуя её с разработчиком тестируемого изделия, и проектирует оснастку с запасом по количеству контактных зондов.
Игнорирование условий эксплуатации
Тестирование при нормальных условиях не выявляет дефекты, проявляющиеся при изменении температуры, влажности или механических воздействиях. ATE может имитировать различные условия, такие как температура, влажность и механические воздействия, что помогает выявить потенциальные проблемы до выхода продукта на рынок. Студия закладывает в тестовые сценарии проверку при граничных значениях рабочих параметров.
Отсутствие повторяемости измерений
Ручное тестирование с использованием нескольких операторов даёт разброс результатов из-за человеческого фактора. Автоматизированная система обеспечивает высокую степень повторяемости тестов, позволяя проводить многократные испытания с одинаковыми условиями и параметрами. Это особенно важно для серийного производства, где необходимо поддерживать стабильное качество продукции.
Недооценка стоимости владения
Заказчики часто учитывают только первоначальные затраты на оборудование, игнорируя стоимость разработки ПО, обучения персонала и поддержки. Внедрение ATE может привести к значительному снижению затрат на тестирование в долгосрочной перспективе: компании могут сэкономить до 25% на общих затратах на тестирование. Студия предоставляет прозрачную смету на весь жизненный цикл стенда, включая поддержку и доработки.
Соответствие стандартам и качество
Функциональное тестирование (ATE) должно обеспечивать достоверность результатов, подтверждаемую калибровкой измерительных каналов и валидацией тестовых программ. Студия выполняет калибровку стендов с использованием эталонных средств измерений и формирует протоколы, подтверждающие соответствие заявленным метрологическим характеристикам.
Допустимые погрешности измерений определяются классом точности применяемых приборов. Допустимая погрешность измерения значения напряжения для класса точности 0,5 составляет ±0,5%, а угловая погрешность ±20'. Для трансформаторов тока класса точности 1 погрешность измерения значения тока составляет ±1,0%, а угловая погрешность ±90'.
Процесс валидации включает проверку стенда на эталонных образцах с известными характеристиками, тестирование граничных значений и подтверждение повторяемости результатов при многократных прогонах. Протокол валидации передаётся заказчику вместе с конструкторской документацией и исходным кодом тестовых программ.
Часто задаваемые вопросы
Чем функциональное тестирование отличается от внутрисхемного?
Функциональное тестирование проверяет поведение собранного устройства в целом: подаются стимулирующие сигналы и анализируются ответные реакции на системном уровне. Внутрисхемное тестирование проверяет отдельные компоненты на плате через контактные зонды, не оценивая их взаимодействие в составе изделия. ATE выявляет дефекты, которые проявляются только при совместной работе узлов.
Какая точность измерений достижима в ATE?
Точность измерений определяется классом применяемых приборов и качеством калибровки. Использование ATE может увеличить точность измерений до 99%, в то время как ручные методы могут достигать только 90%. Для прецизионных измерений применяются приборы класса точности 0,5 с допустимой погрешностью ±0,5%.
Сколько времени занимает разработка тестового стенда?
Типовой проект занимает от 6 до 16 недель в зависимости от сложности тестируемого изделия. Простые стенды с базовым набором тестов запускаются за 4–6 недель, комплексные системы со стресс-тестами и интеграцией с производственными системами требуют 12–16 недель.
Можно ли адаптировать существующий стенд под новое изделие?
Да, при модульной архитектуре стенда замена оснастки и доработка тестовых программ позволяет адаптировать систему под новое изделие без полной замены оборудования. Модульные системы позволяют заменять или обновлять отдельные части тестовой системы, что снижает затраты на развитие тестовой инфраструктуры.
Какая экономия достигается при внедрении ATE?
По сравнению с традиционными методами тестирования, ATE может сократить время тестирования до 50%, а компании могут сэкономить до 25% на общих затратах на тестирование. Сокращение уровня дефектов на 30–40% дополнительно снижает затраты на гарантийное обслуживание и возвраты.
Итоги
Функциональное тестирование (ATE) — это автоматизированная система проверки электронных устройств, обеспечивающая достоверный контроль качества на этапе производства.
- ATE проверяет поведение устройства как целостной системы, имитируя реальные условия эксплуатации;
- Автоматизация сокращает время тестирования до 50% и повышает точность измерений до 99%;
- Внедрение ATE снижает уровень дефектов на 30–40% по сравнению с ручным тестированием;
- Студия выполняет полный цикл: анализ изделия, проектирование оснастки, разработка ПО, валидация и запуск на производстве;
- Модульная архитектура обеспечивает адаптацию стенда под новые изделия без полной замены оборудования;
- Экономия на общих затратах на тестирование достигает 25% в долгосрочной перспективе;
- Типовой проект внедрения занимает от 6 до 16 недель с прозрачной сметой на весь жизненный цикл.
