Ethernet и сетевые устройства формируют базовую инфраструктуру для передачи данных, аудио и видео в промышленных, коммерческих и встраиваемых системах. Коммутаторы Ethernet обеспечивают полнодуплексный обмен и высокую пропускную способность, а витая пара и оптическое волокно закрывают задачи от офисных сетей до магистральных каналов. Студия выполняет полный цикл разработки сетевых устройств: от схемотехники и проектирования печатных плат до прошивки, прототипирования и подготовки к серийному производству. Инженеры работают с контроллерами Ethernet, PHY-трансиверами, PoE-цепями, VLAN и QoS, обеспечивая надёжную передачу данных в реальном времени. Такой подход позволяет клиентам получать готовые устройства с предсказуемыми электрическими параметрами и стабильной работой в целевой сети.
Главное
- Ethernet и сетевые устройства охватывают коммутаторы, маршрутизаторы, медиаконвертеры, балуны, PoE-инжекторы и встраиваемые модули для передачи данных, аудио и видео.
- Коммутаторы Ethernet работают в полном дуплексе и уменьшают вероятность коллизий, что критически важно для аудиосетей и систем реального времени.
- Витая пара Cat5/Cat6 обеспечивает подавление перекрёстных помех более 90 дБ на аудиочастотах, а оптоволокно — передачу на сотни километров без ретрансляции.
- Студия проектирует сетевые устройства с контролем импеданса, минимизацией отражений и тестированием сигнальной целостности на всех этапах.
- Заказчик получает комплект документации: схемы, Gerber-файлы, исходный код прошивки, прототипы и отчёты об испытаниях.
Что такое Ethernet и сетевые устройства?
Ethernet и сетевые устройства представляют собой семейство технологий и аппаратных решений для пакетной передачи данных в локальных и глобальных сетях. Ethernet работает на канальном уровне модели OSI и определяет форматы кадров, механизмы доступа к среде и физические интерфейсы. Сетевые устройства — это активное и пассивное оборудование: коммутаторы, маршрутизаторы, повторители, медиаконвертеры, трансиверы и сетевые интерфейсные карты. Для инженеров-разработчиков Ethernet — это не только офисная технология, но и базовая шина для встраиваемых систем, промышленной автоматизации, аудиотранспорта и IP-видео.
Определение и назначение

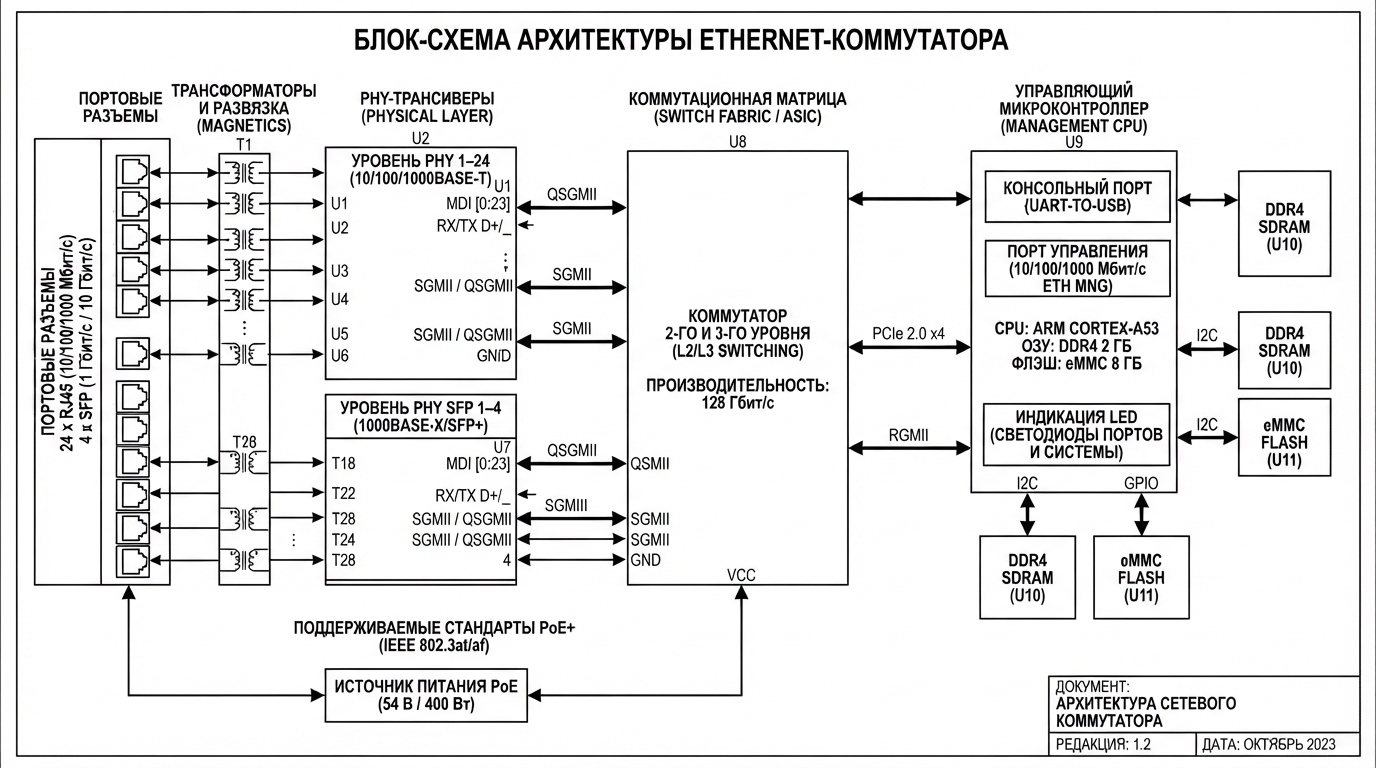

Ethernet-коммутатор — это устройство канального уровня, которое принимает кадры, анализирует MAC-адреса и перенаправляет трафик только на нужный порт. В отличие от концентраторов, коммутатор Ethernet работает в полнодуплексном режиме, позволяя передавать и получать данные одновременно без коллизий. Это увеличивает общую пропускную способность сети и снижает время восстановления после сбоев. Для аудиосистем на базе CobraNet® переход на гигагерцевый Ethernet снижает уровень коллизий и уменьшает задержки при передаче звука.
Сетевые интерфейсные карты (NIC) на 10 Мбит/с создают ограничения при работе с мультикаст-трафиком. Обновление NIC до 100 Мбит/с, использование управляемых коммутаторов с фильтрацией мультикаста и выделение отдельных VLAN для аудио и данных решают проблему перегрузки портов. Инженеры студии учитывают эти особенности при проектировании встраиваемых Ethernet-модулей и промышленных коммутаторов.
Варианты Ethernet
Существует несколько вариантов Ethernet, различающихся средой передачи и скоростью. Классические 10Base5 и 10Base2 использовали коаксиальный кабель и работали на скорости 10 Мбит/с. Современные стандарты, такие как 10GBase-T, обеспечивают пропускную способность для передачи нескольких потоков 1080p/60 по витой паре. Для промышленных камер, систем хранения данных и плат на базе FPGA применяется 10G Ethernet, диагностика которого часто не требует дорогого оборудования — достаточно ноутбука с Wireshark и TAP-устройства.
Оптические трансиверы, например 3Com 3CSFP921, поддерживают скорость 25 Гбит/с с дальностью до 10 км и совместимы с SFP для Ethernet и Fiber Channel. Выбор между медью и оптикой определяется расстоянием, требованиями к помехозащищённости и бюджетом проекта. Стеклянные оптические волокна надёжнее медных аналогов на дистанциях свыше 2 км, а пластиковые волокна улучшаются за счёт смешивания стекла и пластика.
Как работают Ethernet и сетевые устройства?
Ethernet и сетевые устройства передают данные кадрами, каждый из которых содержит MAC-адреса отправителя и получателя, поле типа и полезную нагрузку. Коммутатор Ethernet анализирует заголовки кадров и строит таблицу соответствия MAC-адресов портам, что позволяет избежать широковещательной рассылки. Физический уровень реализуется через витую пару, коаксиальный кабель или оптическое волокно, а передача сигналов подчиняется требованиям импеданса и волнового сопротивления. Правильное проектирование сетевого устройства требует контроля отражений, временных задержек и потерь сигнала на всей длине трассы.
Передача сигналов и импеданс
Витая пара UTP Cat 5 обеспечивает подавление перекрёстных помех на аудиочастотах более 90 дБ, а Cat 6 снижает их ниже уровня шума анализаторов. Волновое сопротивление кабеля должно быть согласовано с импедансом передатчика и приёмника, иначе возникают отражённые волны, увеличивающие потерю сигнала и дисторсию. Для многоканальной передачи видео по нескольким парам требуется строгий контроль задержки распространения, чтобы компоненты сигнала приходили одновременно.
Балуны преобразуют небалансный сигнал в балансный, используя естественное подавление синфазных помех витой пары. Пассивные балуны могут изменять импеданс источника, а активные добавляют усиление и эквализацию, компенсируя затухание даже на маргинальных кабелях. Power over Ethernet (PoE) выдаёт номинальные 48 В DC в диапазоне 44–57 В с максимальным током 350 мА на пару, а PoE Plus требует 50–57 В DC для мощности до 30 Вт.
Топологии и коммутация
Коммутаторы Ethernet используются для создания больших сетей с эффективной маршрутизацией пакетов без коллизий. Полнодуплексный режим позволяет устройствам передавать и принимать одновременно, а таблицы поиска MAC-адресов обновляются автоматически при изменении топологии. Виртуальная локальная сеть (VLAN) изолирует порты коммутатора, разделяя его на несколько виртуальных коммутаторов, что полезно для управления мультикастовым и широковещательным трафиком.
Качество обслуживания (QoS) приоритизирует аудио- и видеотрафик, чтобы избежать потерь пакетов при всплесках нагрузки. Приоритет настраивается на основе VLAN, портов или MAC-адресов. Для соединения одинаковых устройств применяются кроссовые кабели, подключающие пары передачи и приёма соответственно, хотя современные порты uplink автоматически определяют тип кабеля.
Протоколы TCP/IP и UDP
TCP обеспечивает надёжную передачу данных с управлением потоком и установлением соединения, что делает его основой веб-серверов, баз данных и передачи файлов. Однако TCP/IP не даёт детерминизма, необходимого для реального времени: сетевые перегрузки увеличивают задержку и приводят к потере пакетов. Для профессионального аудио предпочтителен UDP, который обеспечивает низкую задержку и высокую пропускную способность, допуская незначительные потери данных.
Системы на базе Ethernet с использованием UDP могут поддерживать до 64 дискретных аудиопутей при частоте дискретизации 48 кГц. При передаче файлов данных между компьютерами рекомендуется использовать модемный протокол с проверкой блоков, например Kermit или XMODEM, который отправляет данные блоками фиксированной длины с контрольной суммой. Рандомизация данных скремблированием с помощью операции исключающего ИЛИ и 17-разрядного сдвигового регистра предотвращает длинные последовательности с неизменной фазой.
Что входит в услугу по разработке Ethernet и сетевых устройств?
Студия выполняет полный цикл проектирования Ethernet и сетевых устройств — от анализа требований до подготовки серийного производства. Инженеры разрабатывают схемотехнику с учётом импеданса, волнового сопротивления и электромагнитной совместимости, проектируют печатные платы с контролируемым стеком слоёв, пишут прошивку для микроконтроллеров и FPGA. Каждый проект проходит этапы прототипирования, тестирования сигнальной целостности и отладки в целевой сетевой среде.
Что получает клиент
- Схемотехнические решения: выбор PHY-трансиверов, коммутационных матриц, микроконтроллеров и пассивных компонентов с обоснованием.
- Проектирование печатной платы: трассировка дифференциальных пар, контроль импеданса, разводка PoE-цепей, подготовка Gerber-файлов.
- Прошивка и ПО: реализация TCP/IP-стека, поддержка VLAN, QoS, управление коммутацией, веб-интерфейс конфигурации.
- Прототипы: изготовление опытных образцов, монтаж, первичная проверка и отладка.

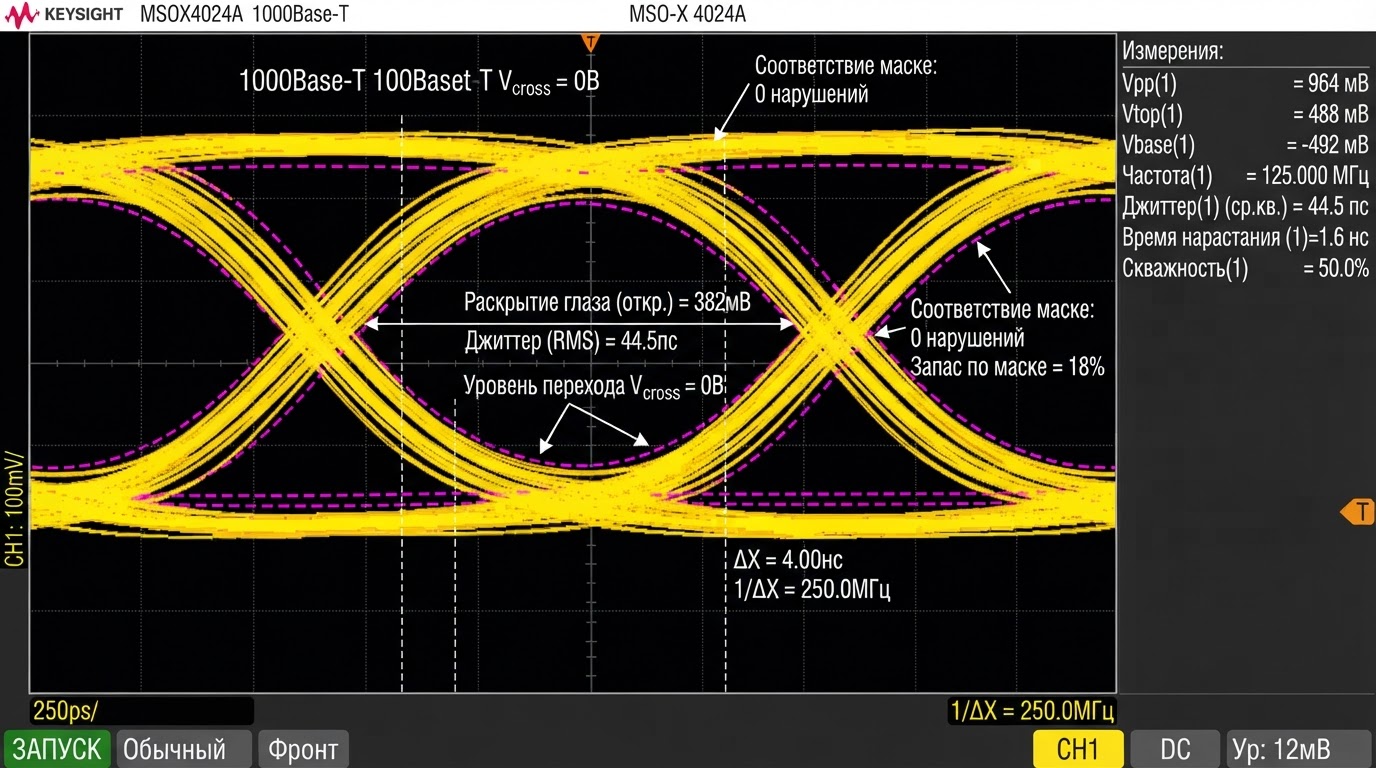

- Отчёты об испытаниях: измерение глазковых диаграмм, проверка на соответствие стандартам, тестирование в реальной сети.
- Документация для производства: BOM, файлы для автоматизированного монтажа, инструкции по тестированию.
План работ и этапы
Разработка Ethernet и сетевых устройств ведётся по прозрачному процессу с контрольными точками и передачей результатов на каждом этапе. Сроки зависят от сложности устройства, количества портов, требований к скорости и наличия сертификационных испытаний.
| Этап | Что делаем | Срок | Результат |
|---|---|---|---|
| 1. Анализ ТЗ | Изучаем требования к скорости, топологии, PoE, среде передачи, собираем ограничения | 3–5 дней | Техническое задание с уточнениями |
| 2. Схемотехника | Выбираем PHY, коммутатор или MCU, проектируем PoE-цепи, цепи питания | 2–3 недели | Принципиальная схема, BOM |
| 3. Проектирование печатной платы | Трассировка дифференциальных пар, контроль импеданса, разводка слоёв | 2–4 недели | Gerber-файлы, стек слоёв |
| 4. Прошивка | Реализуем TCP/IP, VLAN, QoS, управление портами | 3–6 недель | Исходный код, прошивка |
| 5. Прототипирование | Заказываем платы, монтируем, проводим первичное включение | 2–3 недели | Опытные образцы |
| 6. Тестирование | Проверяем сигнальную целостность, PoE, работу в целевой сети | 2–4 недели | Отчёт об испытаниях |
| 7. Подготовка к производству | Формируем документацию, тестовые процедуры, поддержку серии | 1–2 недели | Полный пакет для запуска |
Сколько это стоит?
Стоимость разработки Ethernet и сетевых устройств определяется сложностью схемотехники, количеством портов, поддержкой PoE, требованиями к скорости и необходимостью сертификации. Вилка цен формируется на этапе анализа технического задания и фиксируется в договоре.
| Вариант | Что входит | Цена | Срок |
|---|---|---|---|
| Базовый | Простой Ethernet-модуль на готовом PHY, 1 порт, прошивка TCP/IP | от 300 000 ₽ | 6–8 недель |
| Оптимальный | Коммутатор на 4–8 портов, PoE, VLAN, QoS, веб-интерфейс | от 700 000 ₽ | 10–14 недель |
| Комплексный | Устройство с 10G, оптоволоконными портами, FPGA, сертификация | от 1 500 000 ₽ | 16–24 недели |
Точная стоимость рассчитывается после анализа требований. На цену влияют: многослойность печатной платы, необходимость контролируемого импеданса, поддержка PoE Plus, тип трансиверов и объём партии для производства.
Почему выбирают нас?
Студия сочетает глубокую инженерную экспертизу в области Ethernet и сетевых устройств с отлаженным процессом разработки. Команда работает с дифференциальными парами, контролем импеданса, PoE-цепями и высокоскоростными интерфейсами на практике, а не в теории. Каждый проект сопровождается измерениями сигнальной целостности и тестированием в реальной сетевой среде.
| Критерий | Мы | Фрилансер | Самостоятельная разработка |
|---|---|---|---|
| Контроль импеданса | Обязательный этап | Часто игнорируется | Требует дорогого ПО и опыта |
| Тестирование PoE | Полный цикл измерений | Выборочно | Ограничено оборудованием |
| Документация для производства | Полный пакет | Минимальная | Зависит от компетенций |
| Сроки | Фиксированы в договоре | Непредсказуемы | Растягиваются |
| Поддержка после запуска | Да, гарантия | Нет | Внутренние ресурсы |
Примеры наших работ и кейсы

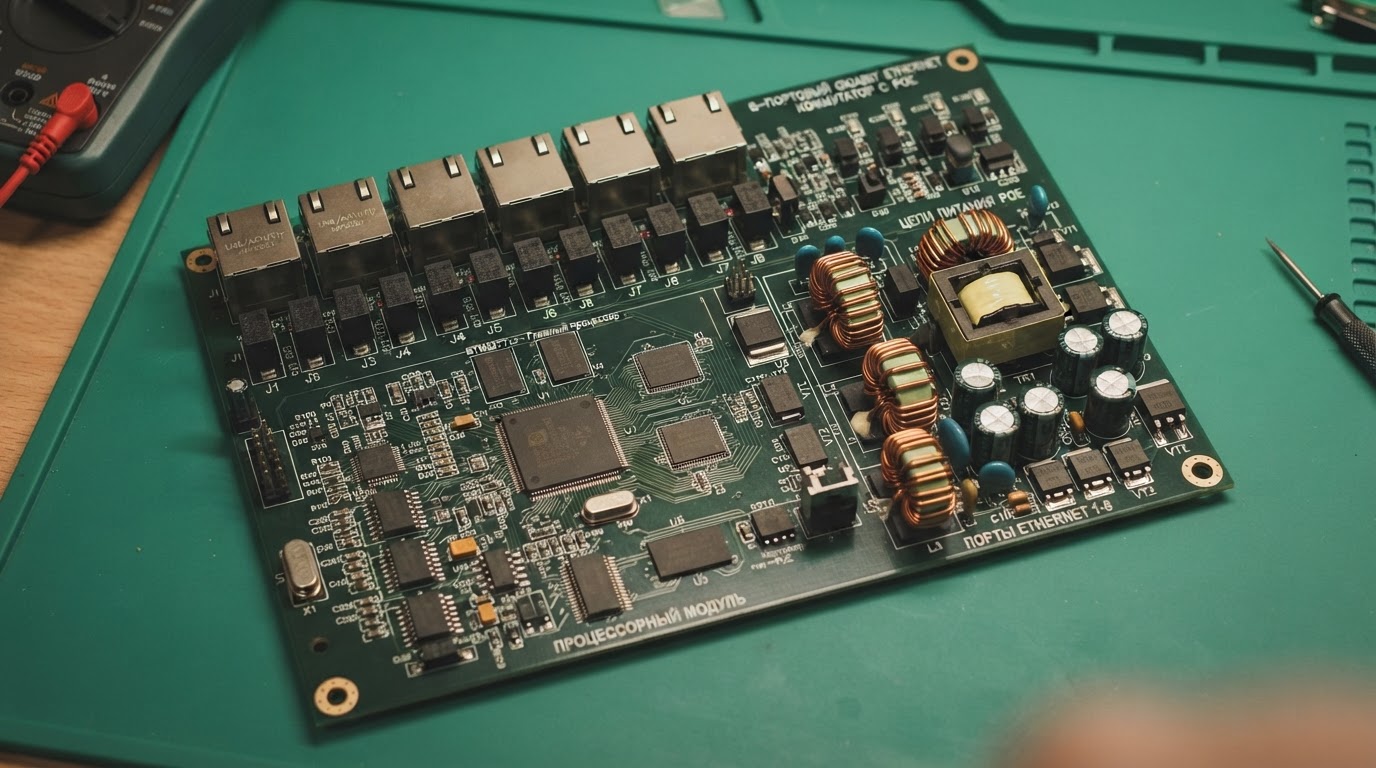

Промышленный коммутатор с PoE
Задача: разработать 8-портовый коммутатор с PoE Plus для системы IP-камер. Решение: спроектирована плата с контролируемым импедансом дифференциальных пар, PoE-цепями на 30 Вт на порт, поддержкой VLAN и QoS. Результат: стабильная передача видеопотоков 1080p/60 без потерь пакетов при полной нагрузке.
Медиаконвертер Ethernet в оптоволокно
Задача: создать устройство для передачи Ethernet на расстояние 10 км по одномодовому волокну. Решение: использован оптический трансивер SFP с длиной волны 1310 нм, реализована схема согласования импеданса и защиты от электростатических разрядов. Результат: уверенная связь на полной дистанции с запасом по бюджету мощности.
Встраиваемый модуль для аудиосети
Задача: разработать модуль для передачи 32 аудиоканалов по Gigabit Ethernet с низкой задержкой. Решение: реализован UDP-стек с приоритизацией трафика, применён гигагерцевый PHY с пониженным временем восстановления после коллизий. Результат: задержка менее 1 мс в коммутируемой сети с четырьмя мультикаст-потоками.
Типичные ошибки и как их избежать
Разработка Ethernet и сетевых устройств сопряжена с рядом типичных проблем, которые приводят к потере сигнала, отражениям и нестабильной работе в целевой сети. Студия выявляет эти риски на ранних этапах и закладывает решения в схемотехнику и топологию платы.
Игнорирование импеданса дифференциальных пар
Несогласованное волновое сопротивление вызывает отражённые волны, увеличивающие потерю сигнала и дисторсию. Студия рассчитывает стек слоёв печатной платы и трассирует дифференциальные пары с точным контролем импеданса, проверяя результат на осциллографе с анализом глазковых диаграмм.
Недооценка перегрузки мультикаст-трафика
Использование более четырёх мультикаст-пакетов одновременно в коммутируемой сети или VLAN приводит к перегрузке портов. Смешивание обычных компьютерных данных с CobraNet® вызывает прерывания в аудио. Решение — управляемые коммутаторы с фильтрацией мультикаста, отдельные VLAN для аудио и данных, обновление сетевых карт до 100 Мбит/с.
Плохая кабельная система
Плохая кабельная система ухудшает производительность сети Ethernet, вызывая потерю пакетов из-за проблем с кабелями и восприимчивости к электромагнитным помехам. Рекомендуется соблюдать спецификации Cat5, избегать чрезмерного распускания и поддерживать пары кабелей скрученными до точки подключения. Студия даёт рекомендации по монтажу и проверяет работу устройств на реальных кабельных трассах.
Отсутствие защиты PoE-цепей
PoE выдаёт номинальные 48 В DC с током до 350 мА на пару, а кабель 24 AWG длиной 100 м имеет сопротивление 8,4 Ом, рассеивая около 1 Вт тепла. При проектировании PoE Plus на 30 Вт необходимо учитывать тепловые режимы и защиту от перегрузки. Студия закладывает схемы ограничения тока, термозащиту и корректное заземление разъёмов.
Соответствие стандартам и качество
Ethernet и сетевые устройства должны соответствовать стандартам IEEE 802.3, определяющим электрические параметры интерфейсов, форматы кадров и требования к среде передачи. Для устройств с PoE применяются спецификации IEEE 802.3af/at, а для гигабитных и 10G-интерфейсов — соответствующие разделы стандарта. Студия проводит тестирование на соответствие этим требованиям с измерением глазковых диаграмм, джиттера и уровней сигналов.
Оптические интерфейсы проверяются на потери при соединении, отражения Френеля и механические несоответствия между разъёмом и корпусом диода. Разъёмы типа LC и OpticalCon® обеспечивают низкие потери при вставке и высокую надёжность соединения. Для оптоволоконных линий учитываются классы волокон OM1, OM2, OM3 и OS1, определяющие пропускную способность и максимальное расстояние передачи для 10G Ethernet.
Часто задаваемые вопросы
Какой Ethernet выбрать для передачи аудио без задержек?
Для профессионального аудио предпочтителен гигагерцевый Ethernet с использованием UDP. Гигагерцевый Ethernet снижает уровень коллизий и время восстановления, уменьшая задержки. UDP обеспечивает низкую задержку и высокую пропускную способность, позволяя передавать до 64 аудиопутей при частоте дискретизации 48 кГц.
Что такое балуны и зачем они нужны?
Балуны преобразуют небалансный сигнал в балансный для передачи по витой паре. Активные балуны компенсируют затухание и смещение, увеличивая дальность даже на маргинальных кабелях. Пассивные балуны могут изменять импеданс источника, поэтому при проектировании учитывается согласование волнового сопротивления.
Как PoE влияет на проектирование устройства?
PoE выдаёт номинальные 48 В DC (44–57 В) с максимальным током 350 мА на пару. PoE Plus требует 50–57 В DC для мощности до 30 Вт. Необходимо учитывать тепловыделение в кабеле и устройстве, а также закладывать схемы защиты от перегрузки и короткого замыкания.
Чем коммутатор отличается от концентратора?
Коммутатор Ethernet работает в полнодуплексном режиме и передаёт кадры только на нужный порт, анализируя MAC-адреса. Концентратор рассылает трафик на все порты, что приводит к коллизиям и снижению пропускной способности. Коммутаторы адаптируются к изменениям сети, обновляя таблицы поиска.
Какой кабель лучше для Ethernet: медный или оптический?
Для расстояний до 100 м применяется витая пара Cat5e/Cat6 с подавлением перекрёстных помех более 90 дБ. Для дистанций свыше 2 км предпочтительнее стеклянное оптоволокно, которое надёжнее медных аналогов и невосприимчиво к электромагнитным помехам. Выбор зависит от бюджета, требований к скорости и условий прокладки.
Итоги
Ethernet и сетевые устройства — это критическая инфраструктура для передачи данных, аудио и видео, требующая точного проектирования и тестирования.
- Коммутаторы Ethernet обеспечивают полнодуплексный обмен и уменьшают вероятность коллизий, что важно для систем реального времени.
- Витая пара Cat5/Cat6 подавляет перекрёстные помехи более 90 дБ, а оптоволокно передаёт сигнал на сотни километров.
- PoE выдаёт 48 В DC с током до 350 мА на пару, PoE Plus — до 30 Вт при 50–57 В DC.
- UDP обеспечивает низкую задержку и поддерживает до 64 аудиопутей при 48 кГц.
- Студия выполняет полный цикл: схемотехника, печатная плата, прошивка, прототип, тестирование, документация для производства.
- Контроль импеданса, VLAN, QoS и защита PoE-цепей закладываются на этапе проектирования.
