EMC/EMI тестирование и подготовка к сертификации — это обязательный этап вывода электронного устройства на рынок, который подтверждает электромагнитную совместимость продукта и его соответствие нормативным требованиям. Мы выполняем полный цикл: от предварительного анализа схемы и разводки печатной платы до сопровождения испытаний в аккредитованной лаборатории и получения протоколов, необходимых для декларирования или сертификации. Инженерная команда работает с устройствами промышленной автоматики, встраиваемыми системами, контроллерами, источниками питания и IoT-продуктами. Такой подход позволяет устранять проблемы электромагнитных помех на ранних стадиях, когда доработка стоит в разы дешевле, чем после серийного запуска.

Главное

• Электромагнитная совместимость (ЭМС) — это способность устройства работать без создания недопустимых помех другим приборам и без сбоев от внешних электромагнитных воздействий.
• EMC/EMI тестирование выявляет источники кондуктивных и излучаемых помех до выхода продукта на рынок, что снижает риск отказов в сертификации на 30–50% при раннем тестировании.
• Подготовка к сертификации включает анализ схемотехники, трассировки печатной платы, выбор фильтрующих компонентов и экранирования — всё это закладывается ещё на этапе проектирования.
• Стоимость испытаний в аккредитованной лаборатории варьируется от 2000 до 10000 долларов в зависимости от сложности устройства и количества применяемых стандартов.
• Мы сопровождаем заказчика на всех этапах: от предварительной симуляции до получения итогового протокола испытаний и помощи в оформлении декларации о соответствии.

Что такое EMC/EMI тестирование и подготовка к сертификации?

EMC/EMI тестирование — это комплекс измерений, подтверждающих, что электронное устройство соответствует установленным нормам электромагнитной эмиссии и обладает достаточной помехоустойчивостью. Тестирование проводится в аккредитованных лабораториях с использованием безэховых камер, измерительных антенн, анализаторов спектра и генераторов помех. Для технического специалиста результат испытаний — это не формальный протокол, а объективная оценка качества проектирования: разводки печатной платы, схемотехники цепей питания, экранирования корпуса и фильтрации сигнальных линий.

Подготовка к сертификации начинается задолго до визита в лабораторию. Инженер анализирует принципиальную схему на предмет потенциальных источников помех: импульсные преобразователи, высокоскоростные интерфейсы, тактовые генераторы, силовые ключи. Затем оценивается топология печатной платы — расположение компонентов, возвратные пути токов, целостность опорных слоёв земли и питания. На основе этого анализа формируется план предварительных испытаний и список доработок, которые необходимо внести до официального тестирования.

Зачем нужно EMC-тестирование

Электромагнитные помехи от несертифицированного устройства могут нарушать работу соседнего оборудования — от медицинских приборов до промышленных контроллеров. Регуляторные органы требуют подтверждения соответствия стандартам перед допуском продукта на рынок: в Европе это директивы по ЭМС, в США — правила FCC Part 15, в России — технические регламенты Таможенного союза. Компания, пропустившая этап EMC-тестирования, рискует получить запрет на продажи, отзыв партии или судебные иски от пользователей, чьё оборудование вышло из строя.

Практическая ценность тестирования выходит за рамки бюрократии. Предварительные измерения на ранних стадиях разработки позволяют инженеру выявить проблемы излучения от высокоскоростных сигналов, неправильного экранирования и недостаточной фильтрации питания. Устранение этих проблем на этапе проектирования снижает затраты на доработку на 30–50% по сравнению с исправлением уже готового изделия.

Для каких устройств проводится EMC/EMI тестирование

Перечень продуктов, подлежащих обязательной оценке электромагнитной совместимости, охватывает практически всю электронику:

• Источники питания и преобразователи напряжения — импульсные схемы генерируют кондуктивные помехи в сеть и излучаемые помехи от трансформаторов и ключей.
• Промышленные контроллеры и системы автоматизации — работают в условиях сильных электромагнитных полей, требуют высокой помехоустойчивости.
• IoT-устройства и беспроводные модули — сочетают цифровые высокоскоростные схемы с радиочастотными трактами, что создаёт сложный спектр эмиссии.
• Медицинское оборудование — сбои в работе могут иметь критические последствия для пациента, поэтому требования к ЭМС максимально строгие.
• Автомобильная электроника — работает в среде с экстремальными помехами от системы зажигания, электроприводов и бортовой сети.

Ключевые стандарты сертификации EMC

Наиболее распространённые стандарты включают IEC 61000-6-1 для жилых, коммерческих и лёгких промышленных устройств и IEC 61000-6-3 для промышленных применений. Для рынка США применяется FCC Part 15, регулирующий непреднамеренные излучения цифровых устройств. В Европейском союзе действуют гармонизированные стандарты серии EN 55022/55032 для мультимедийного оборудования и EN 55011 для промышленного, научного и медицинского оборудования. Выбор конкретного набора стандартов зависит от типа продукта, целевого рынка и условий эксплуатации.

Как работает EMC/EMI тестирование

Процесс тестирования разделяется на два больших направления: измерение электромагнитной эмиссии (помехи, которые устройство создаёт) и оценка помехоустойчивости (способность работать при внешних воздействиях). Эмиссионные испытания проводятся в экранированной безэховой камере, где антенны и измерительные приёмники фиксируют уровень излучения устройства в диапазоне частот от десятков килогерц до нескольких гигагерц. Кондуктивные помехи измеряются через эквивалент сети, имитирующий импеданс питающей сети.

Испытания на помехоустойчивость, напротив, подают на устройство стандартизованные помехи: электростатические разряды, наносекундные импульсы, микросекундные всплески, радиочастотное электромагнитное поле. Инженер наблюдает за поведением устройства во время воздействия — допустимые критерии качества функционирования определены стандартом. Устройство не должно терять данные, перезагружаться или выдавать ложные сигналы управления.

Предварительное тестирование: инструменты и подходы

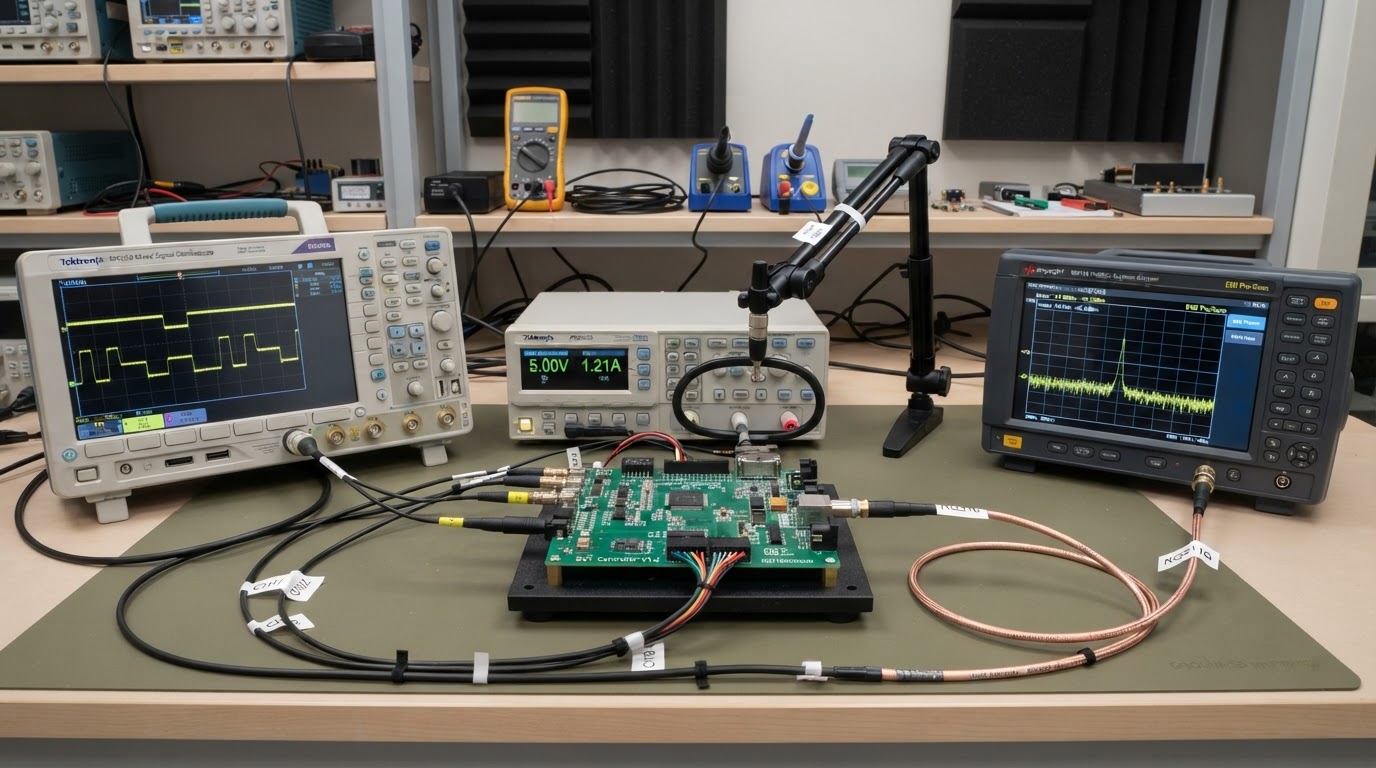

До отправки в аккредитованную лабораторию инженер проводит предварительные измерения на собственном стенде. Для этого используются:

• Анализаторы спектра — фиксируют спектр излучения от платы и выявляют доминирующие частоты помех.
• Осциллографы с пробниками ближнего поля — локализуют источники излучения на печатной плате.
• Генераторы сигналов и помех — имитируют воздействия стандартных испытаний на помехоустойчивость.
• Токовые клещи — измеряют синфазные токи в кабелях, которые являются основным источником кондуктивных помех.

Предварительное тестирование позволяет выявить проблемные узлы до официальных испытаний и внести корректировки в схему или топологию платы. Стоимость часа работы в аккредитованной лаборатории значительно выше стоимости часа инженерной подготовки, поэтому экономическая целесообразность предварительных измерений очевидна.

Роль дизайна печатной платы в EMC

Дизайн печатной платы существенно влияет на электромагнитную совместимость устройства. Критичными факторами являются расположение компонентов, длина проводников и организация заземления. Длинные сигнальные трассы работают как антенны, излучая энергию на частотах, кратных тактовой частоте. Отсутствие сплошного опорного слоя земли приводит к увеличению площади токовых петель и росту излучаемых помех. Ёмкостная связь между соседними дорожками создаёт перекрёстные наводки, которые ухудшают целостность сигналов и увеличивают эмиссию.

Рекомендуется следовать принципам минимизации длины сигнальных линий, использования слоёв экранирования и непрерывных опорных плоскостей. Высокоскоростные цепи требуют дифференциальной трассировки с контролируемым импедансом, а цепи питания — распределённой сети развязывающих конденсаторов. Каждый из этих аспектов проверяется на этапе ревью топологии до запуска платы в производство.

Эволюция подхода: от пост-проектной борьбы к Signal Integrity

С ростом скорости цифровых схем и снижением рабочих напряжений фокус разработки сместился с пост-проектной борьбы с помехами на обеспечение целостности сигналов (Signal Integrity) на ранних этапах. EMC-тестирование перестало быть бюрократическим барьером и стало неотъемлемой частью проектирования, требующей понимания физики распространения полей до создания прототипа. Инженер, проектирующий высокоскоростную плату, обязан учитывать возвратные токи, переходные отверстия, разрывы опорных слоёв и связь между целостностью сигналов и электромагнитной эмиссией.

Практический вывод: инвестиции в анализ Signal Integrity на этапе схемотехники и трассировки снижают количество итераций доработки и сокращают срок выхода на сертификацию. Компании, которые активно инвестируют в тестирование и сертификацию, отмечают рост продаж на 20–30% по сравнению с конкурентами, не проводящими такие тесты.

Максим Набиуллин

Инженер-разработчик, руководитель компании

Разработка электроники это на самом деле очень четкий и понятный структурированный процесс. Любой проект от самого простого до сложного проходит через одни и те же этапы. Все начинается с технического задания. Затем мы продумываем архитектуру и рисуем принципиальную схему.

Что входит в услугу EMC/EMI тестирования и подготовки к сертификации

Наша работа строится вокруг практической цели: устройство должно пройти испытания с первого или второго предъявления, без многократных визитов в лабораторию и дорогостоящих доработок. В состав услуги входят следующие работы:

• Анализ принципиальной схемы на соответствие требованиям ЭМС: проверка цепей питания, фильтрации, защиты портов, развязки по питанию.
• Ревью топологии печатной платы: оценка стеков слоёв, возвратных путей, расположения компонентов, целостности заземления.
• Разработка рекомендаций по доработке: выбор синфазных дросселей, ферритовых фильтров, TVS-диодов, экранирующих элементов, корректировка номиналов.
• Предварительные измерения на собственном стенде: эмиссия в ближнем поле, кондуктивные помехи, проверка помехоустойчивости по ключевым стандартам.
• Сопровождение испытаний в аккредитованной лаборатории: подготовка тест-плана, присутствие инженера, оперативная интерпретация результатов.
• Помощь в оформлении документации: протоколы испытаний, декларация о соответствии, технический файл для CE-маркировки.

Клиент получает на выходе не только протоколы, но и полный пакет конструкторской документации с внесёнными изменениями: обновлённую схему, Gerber-файлы, перечень компонентов, отчёт о предварительных испытаниях и рекомендации по серийному производству.

Что мы проверяем в схеме и на плате

Анализ начинается с источников питания. Импульсные преобразователи — основные генераторы кондуктивных помех, поэтому проверяется топология преобразователя, частота коммутации, наличие входного фильтра, качество развязывающих конденсаторов. Затем оцениваются высокоскоростные интерфейсы: тактовые линии, шины данных, дифференциальные пары. Для каждого интерфейса определяется необходимость последовательных резисторов, согласующих цепей и экранирования.

На уровне печатной платы контролируется стек слоёв: наличие сплошных опорных плоскостей, расстояние между сигнальными слоями и землёй, разводка критических цепей. Особое внимание уделяется заземлению корпуса, точкам подключения экранов кабелей и расположению разъёмов — эти элементы определяют путь синфазных токов и, следовательно, уровень кондуктивных помех.

План работ и этапы

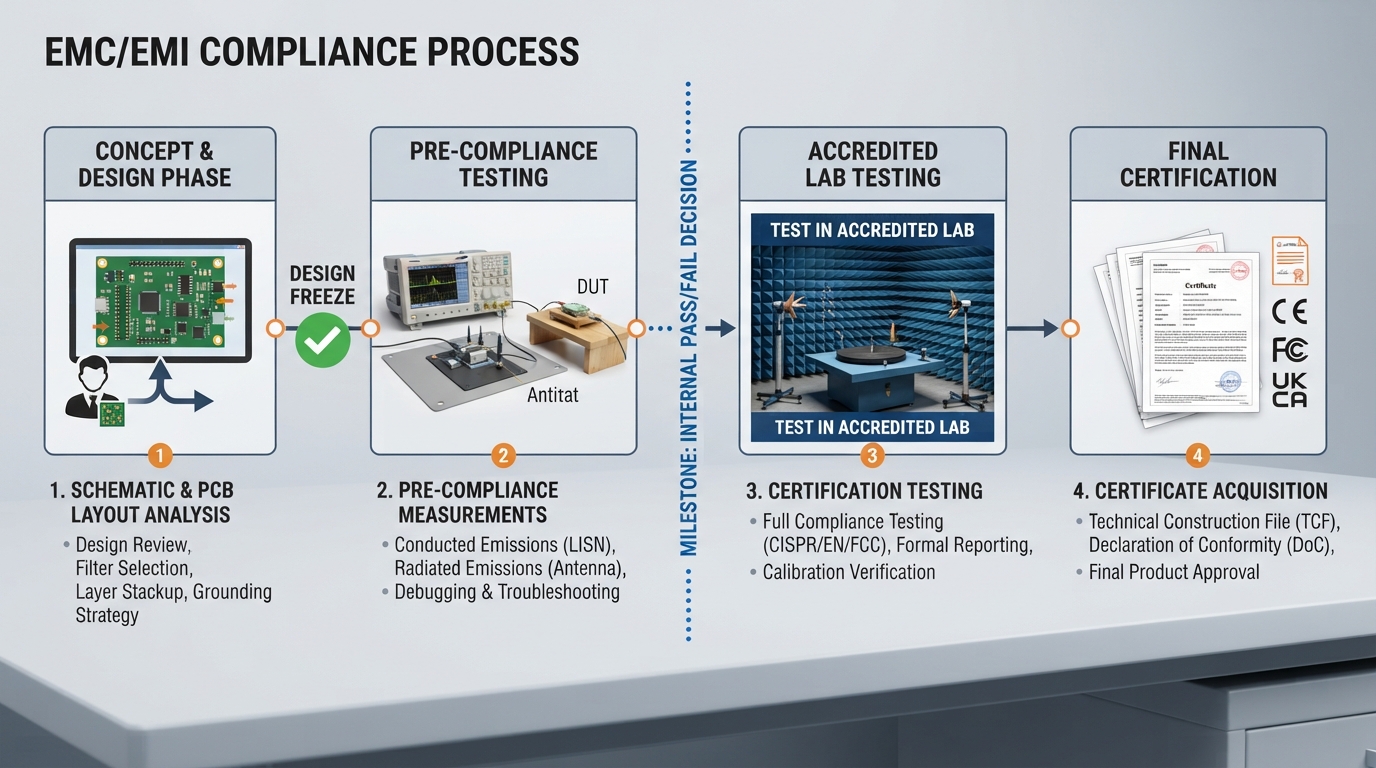

Процесс подготовки к EMC-сертификации структурирован и прозрачен. Каждый этап имеет измеримый результат и чёткие сроки, что позволяет заказчику планировать выход продукта на рынок.

Максим Набиуллин

Инженер-разработчик, руководитель компании

Процесс всегда начинается с расстановки компонентов. И далее идет процесс трассировки. Прокладываются сначала силовые линии, далее уже более тонкие сигнальные линии.

Как проходит предварительное тестирование

Предварительные измерения эмиссии проводятся в экранированном боксе или на открытом стенде с пробниками ближнего поля. Инженер сканирует плату по зонам: преобразователь питания, тактовый генератор, интерфейсные микросхемы, разъёмы. Анализатор спектра фиксирует пики излучения, которые затем соотносятся с предельными кривыми стандарта. Если пик превышает норму, определяется источник и вносятся корректировки: добавляется ферритовый фильтр, изменяется номинал резистора, корректируется трассировка.

Для оценки помехоустойчивости используются генераторы электростатических разрядов и пачек импульсов. Устройство подвергается воздействию в контрольных точках: разъёмы, кнопки, корпус, кабели. Критерий прохождения — отсутствие сбоев, перезагрузок и потери данных при заданном уровне воздействия. Все результаты фиксируются в протоколе, который становится основой для официальных испытаний.

Сроки сертификации

Процесс сертификации может занять от нескольких недель до нескольких месяцев в зависимости от сложности устройства и загруженности лаборатории. Планировать время на тестирование и сертификацию необходимо заранее, особенно если продукт готовится к выставке или сезонному запуску. Наш опыт показывает: устройства, прошедшие предварительную подготовку, проходят официальные испытания с первого предъявления в 80% случаев, что сокращает общий срок в два раза по сравнению с неподготовленными изделиями.

Сколько это стоит

Стоимость EMC/EMI тестирования и подготовки к сертификации зависит от сложности устройства, количества применяемых стандартов и числа итераций доработки. Официальные испытания в аккредитованной лаборатории варьируются от 2000 до 10000 долларов. К этой сумме добавляются затраты на инженерную подготовку, предварительные измерения и возможные доработки прототипа.

Факторы, влияющие на стоимость: количество типов портов, число скоростных интерфейсов, мощность источника питания, наличие беспроводных модулей, необходимость испытаний на помехоустойчивость по расширенному перечню стандартов. Точная смета формируется после анализа технического задания и принципиальной схемы.

Как минимизировать затраты на EMC-тестирование

Минимизировать затраты можно за счёт предварительного тестирования на этапе проектирования, использования симуляций и анализа на ЭМС. Модульный подход в дизайне упрощает тестирование: если отдельные модули уже сертифицированы, итоговое устройство требует меньшего объёма испытаний. Использование стандартных компонентов, которые уже сертифицированы для применения в устройствах, также снижает затраты на сертификацию. Сотрудничество с опытными инженерами, имеющими опыт проектирования с учётом ЭМС, минимизирует риски и затраты на доработку.

Почему выбирают нас

Инженерная команда работает с EMC-задачами на каждом проекте — от простых контроллеров до сложных систем с высокоскоростными интерфейсами и импульсными источниками питания. Накопленный опыт позволяет выявлять потенциальные проблемы на этапе схемотехники, до изготовления прототипа. Мы не передаём проект «на сторону»: все этапы — от анализа схемы до сопровождения в лаборатории — выполняются одной командой, что исключает потерю информации и несогласованность действий.

Наш подход к проектированию с учётом EMC

Проектирование с учётом требований электромагнитной совместимости начинается с первого дня работы над схемой. Инженер выбирает топологию преобразователя с учётом спектра помех, закладывает фильтры на входе питания, планирует расположение компонентов на плате с разделением аналоговых, цифровых и силовых зон. Такой подход исключает ситуацию, когда готовое устройство приходится «лечить» ферритовыми кольцами и экранирующими кожухами.

Мы используем современные средства симуляции для оценки целостности сигналов и электромагнитной эмиссии до изготовления прототипа. Это позволяет проверить гипотезы о поведении высокоскоростных цепей и выбрать оптимальные параметры согласования. После изготовления прототипа проводится предварительное тестирование, результаты которого подтверждают или корректируют расчётные данные.

Примеры наших работ и типовые сценарии

Каждый проект по подготовке к EMC-сертификации уникален, но типовые сценарии повторяются. Рассмотрим несколько характерных случаев из практики.

Сценарий 1: Контроллер промышленной автоматизации с импульсным источником питания. Задача — обеспечить соответствие IEC 61000-6-3 по эмиссии и IEC 61000-6-1 по помехоустойчивости. В ходе ревью схемы выявлен недостаточный входной фильтр преобразователя и отсутствие защиты портов от электростатических разрядов. Доработана схема фильтрации, добавлены TVS-диоды на все внешние интерфейсы, скорректирована трассировка заземления. Результат — прохождение испытаний с первого предъявления.

Сценарий 2: IoT-устройство с беспроводным модулем. Задача — соответствие FCC Part 15 для рынка США. Основной проблемой стали излучаемые помехи от высокоскоростной шины между микроконтроллером и модулем памяти. Решение — дифференциальная трассировка с контролируемым импедансом и добавление ферритовых фильтров на линии питания модуля. Уровень эмиссии снижен на 12 дБ, что обеспечило запас относительно предельной кривой.

Сценарий 3: Источник питания для медицинского оборудования. Задача — соответствие расширенным требованиям по помехоустойчивости и минимальной эмиссии. Проведён полный цикл: от анализа топологии преобразователя до испытаний в аккредитованной лаборатории. Внесены изменения в цепь обратной связи, добавлен синфазный дроссель на входе, оптимизирован стек печатной платы. Устройство успешно сертифицировано.

Сергей Петров

Ведущий инженер-схемотехник (аналоговая схемотехника, операционные усилители)

Мы должны защищать от статики, мы должны защищать от всплесков напряжения. Много чего должны защищать. И опять же есть целая философия, как нам наш контроллер спасти от этих всех безобразий.

Типичные ошибки при подготовке к EMC-сертификации

Многолетняя практика показывает: большинство проблем на сертификации вызваны одними и теми же ошибками, которые можно было предотвратить на этапе проектирования. Знание этих ошибок экономит бюджет и время.

Ошибка 1: Откладывание EMC-анализа на финальный этап. Команда разрабатывает устройство без учёта требований ЭМС, а затем пытается «подогнать» его под стандарты. Доработка готового изделия стоит на 30–50% дороже, чем устранение проблем на этапе проектирования. Мы включаем EMC-анализ в процесс с первого дня работы над схемой.

Ошибка 2: Игнорирование возвратных путей тока. Высокочастотные токи возвращаются к источнику по пути наименьшей индуктивности, а не наименьшего сопротивления. Если опорный слой земли разорван, возвратный ток обходит разрыв, создавая большую петлю и излучая помехи. Ревью топологии с контролем целостности опорных плоскостей — обязательный этап нашей работы.

Ошибка 3: Недостаточная фильтрация питания. Импульсные преобразователи создают кондуктивные помехи, которые распространяются по сети питания и излучаются кабелями. Входной фильтр должен быть рассчитан на частоту коммутации преобразователя и её гармоники. Мы проверяем соответствие фильтра спектру помех конкретного преобразователя.

Ошибка 4: Отсутствие защиты портов от электростатических разрядов. Любой внешний разъём — точка входа статического разряда. Без TVS-диодов и токоограничивающих резисторов микроконтроллер может быть повреждён при первом прикосновении. Мы закладываем защиту всех внешних интерфейсов на этапе схемотехники.

Ошибка 5: Выбор лаборатории без опыта работы с вашим типом устройств. Лаборатория, специализирующаяся на бытовой электронике, может не иметь опыта испытаний промышленных контроллеров. Мы рекомендуем аккредитованные лаборатории с опытом работы с вашим типом устройств и сопровождаем испытания, интерпретируя результаты в режиме реального времени.

Соответствие стандартам и качество

Работа по подготовке к EMC-сертификации опирается на актуальные нормативные документы. Для европейского рынка это гармонизированные стандарты серии EN 61000, для американского — FCC Part 15, для российского — технические регламенты Таможенного союза и ГОСТы. Инженер отслеживает изменения в стандартах и учитывает их при формировании тест-плана.

Контроль качества на каждом этапе — от ревью схемы до финального протокола — обеспечивает предсказуемость результата. Мы не передаём проект в лабораторию без предварительных измерений: каждый прототип проходит внутренний цикл тестирования, результаты которого документируются и анализируются. Это исключает ситуацию, когда устройство отправляется на сертификацию «вслепую» и заказчик оплачивает повторные визиты в лабораторию.

Выбор лаборатории для EMC-тестирования

Выбирайте лабораторию с аккредитацией ISO/IEC 17025 и опытом работы с вашим типом устройств. Стоит обратить внимание на отзывы клиентов и наличие необходимого оборудования для тестирования. Лаборатория должна быть признана регуляторными органами целевого рынка — например, для CE-маркировки требуются испытания в лаборатории, аккредитованной по ISO/IEC 17025, а для FCC — лаборатории, признанной FCC. Мы сотрудничаем с несколькими аккредитованными лабораториями и подбираем оптимальную по соотношению цены, сроков и специализации.

Часто задаваемые вопросы

Какие компоненты наиболее критичны для обеспечения EMC в устройстве?

Наиболее критичными являются источники питания, высокоскоростные сигнальные линии и компоненты, работающие с большими токами. Импульсные преобразователи генерируют кондуктивные и излучаемые помехи, высокоскоростные интерфейсы излучают на частотах тактовых сигналов и гармоник, а силовые цепи создают магнитные поля. Рекомендуется использовать фильтры и экранирование для снижения помех, а также тщательно проектировать цепи питания и заземления.

Как часто нужно проводить EMC-тестирование для уже сертифицированных устройств?

Повторное тестирование необходимо при изменении конструкции, замене компонентов или обновлении программного обеспечения, если эти изменения влияют на электромагнитные характеристики. Стоит учитывать изменения в стандартах сертификации: регуляторные органы периодически обновляют требования, и продукт, сертифицированный несколько лет назад, может не соответствовать актуальной редакции стандарта.

Что делать, если устройство не прошло тестирование на ЭМС?

В случае неудачи необходимо проанализировать результаты тестирования, выявить источники помех и внести изменения в дизайн. Анализ начинается с сопоставления частот превышения с тактовыми частотами устройства и гармониками преобразователей. Часто требуется повторное тестирование после внесения корректировок. Наш опыт показывает: системный анализ результатов и точечные доработки эффективнее, чем массовое добавление ферритовых фильтров.

Как влияет дизайн печатной платы на EMC?

Дизайн печатной платы существенно влияет на электромагнитную совместимость — особенно расположение компонентов, длина проводников и организация заземления. Длинные сигнальные трассы действуют как антенны, разорванные опорные плоскости увеличивают петли тока, а неудачное расположение разъёмов создаёт пути для синфазных помех. Рекомендуется следовать принципам минимизации длины сигнальных линий и использования слоёв экранирования.

Какова стоимость EMC-тестирования и сертификации?

Стоимость варьируется от 2000 до 10000 долларов в зависимости от сложности устройства и количества необходимых тестов. В эту сумму входят испытания в аккредитованной лаборатории, но не входят затраты на инженерную подготовку и возможные доработки. Рекомендуется заранее уточнить расценки у аккредитованных лабораторий и заложить в бюджет резерв на доработки.

Как долго длится процесс сертификации EMC?

Процесс сертификации может занять от нескольких недель до нескольких месяцев в зависимости от сложности устройства и загруженности лаборатории. Предварительная подготовка сокращает срок: устройства, прошедшие внутренние испытания, реже требуют повторных визитов в лабораторию. Рекомендуется заранее планировать время на тестирование и сертификацию, особенно при подготовке к выставкам или сезонным запускам.

Итоги

EMC/EMI тестирование и подготовка к сертификации — это управляемый инженерный процесс, который при правильной организации снижает стоимость вывода продукта на рынок и повышает его надёжность.

• Электромагнитная совместимость — обязательное требование для выхода электронного устройства на рынки Европы, США и России.

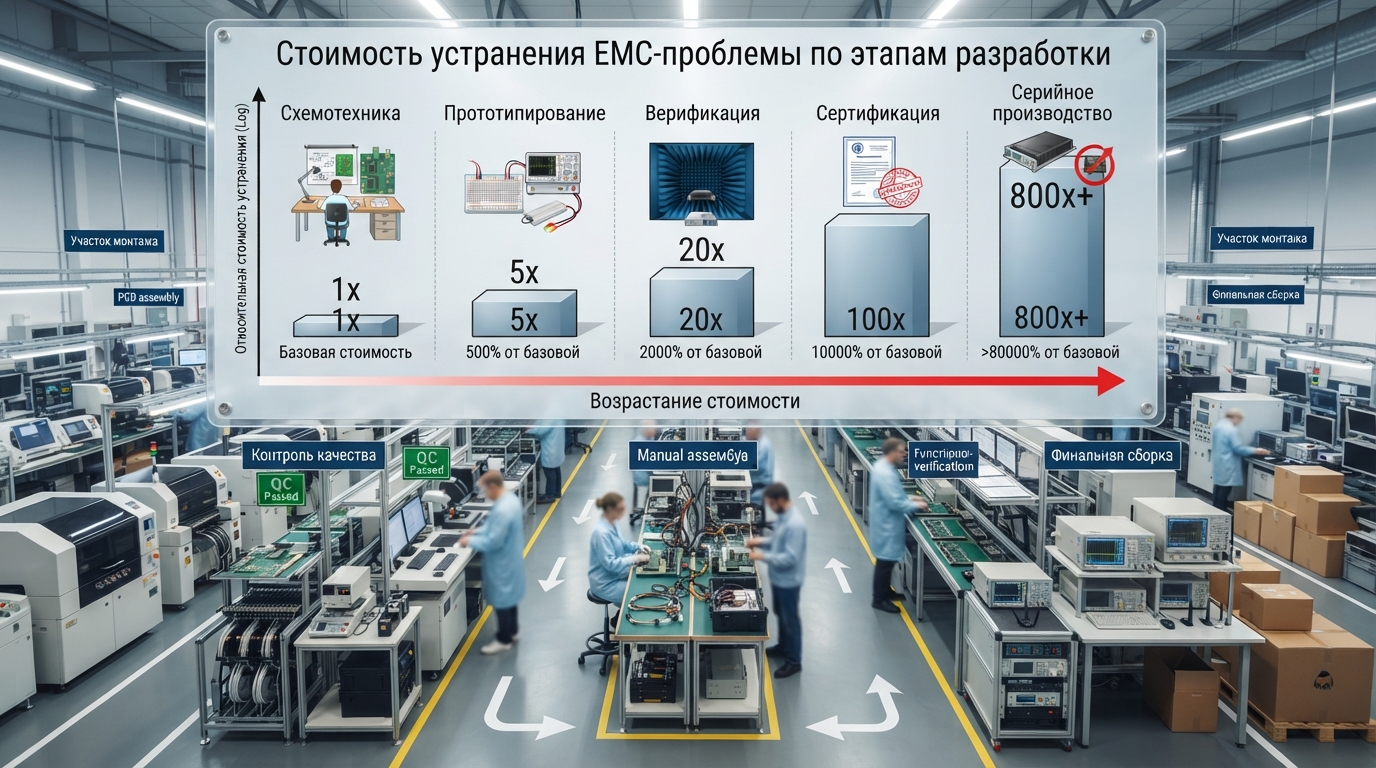

• Раннее тестирование на этапе проектирования снижает затраты на доработку на 30–50% по сравнению с исправлением готового изделия.
• Ключевые источники помех — импульсные источники питания, высокоскоростные интерфейсы и неоптимальная топология печатной платы.
• Предварительные измерения на собственном стенде сокращают количество визитов в лабораторию и общую стоимость сертификации.
• Стандарты IEC 61000, FCC Part 15 и технические регламенты определяют требования к эмиссии и помехоустойчивости.
• Стоимость официальных испытаний варьируется от 2000 до 10000 долларов, полный цикл подготовки и сопровождения — от 500000 рублей.
• Продукты, прошедшие EMC-сертификацию, получают конкурентное преимущество: компании, инвестирующие в тестирование, отмечают рост продаж на 20–30%.

Как начать подготовку к EMC-сертификации
