Электроника для БПЛА — это комплекс аппаратных и программных решений, обеспечивающих управление полётом, навигацию, связь и полезную нагрузку беспилотных летательных аппаратов. Разработка электроники для дронов требует глубокого понимания аэродинамики, радиочастотных систем, силовой электроники и встраиваемого программного обеспечения. Наша студия проектирует электронные модули для БПЛА под ключ: от схемотехники и разводки печатных плат до прототипирования, тестирования и подготовки к серийному производству. В этой статье разберём, из чего состоит современная электроника беспилотника, какие компоненты критически важны, как проходит цикл разработки и сколько стоит создание электроники для дронов.

Главное

• Электроника БПЛА включает контроллер полёта, системы навигации, радиоканал, силовую электронику и модули полезной нагрузки — каждый блок определяет надёжность и функциональность аппарата.
• Выбор компонентов зависит от назначения дрона: разведывательные дроны, сельскохозяйственные БПЛА и промышленные инспекционные аппараты требуют разных архитектур и характеристик.
• Современные БПЛА используют гибридные вычислительные системы — сочетание микроконтроллеров реального времени (STM32, ARM Cortex), граничных вычислений и облачных сервисов для обработки данных.
• Разработка электроники для дрона включает схемотехнику, проектирование печатной платы, прошивку, тестирование на электромагнитную совместимость и подготовку к сертификации.
• Стоимость электроники для БПЛА варьируется от 100 до 2000 долларов в зависимости от комплектации и назначения, а разработка под ключ рассчитывается по сложности схемы, многослойности платы и объёму партии.
• Ключевые проблемы электроники БПЛА — перегрев, потеря сигнала, электромагнитные помехи и ограниченное время полёта — решаются на этапе проектирования, а не в поле.

Что такое электроника для БПЛА?

Определение и назначение

Электроника для БПЛА — это совокупность электронных систем, которые обеспечивают автономное управление, дистанционное управление, сбор данных и выполнение целевых задач беспилотного летательного аппарата. В отличие от пилотируемой авиации, где экипаж принимает решения на борту, электроника дрона должна обрабатывать сенсорные данные, поддерживать связь с наземной станцией и управлять исполнительными механизмами в реальном времени. Для инженера-разработчика это означает проектирование отказоустойчивых систем с минимальной массой и энергопотреблением.

Современная электроника БПЛА строится вокруг контроллера полёта — центрального вычислительного модуля, который обрабатывает данные с инерциальных измерительных блоков (IMU), GPS-приёмников, барометров и магнитометров. Контроллеры полёта на базе Pixhawk или ArduPilot стали де-факто стандартом для коммерческих и исследовательских дронов благодаря открытой архитектуре и поддержке множества режимов автономного управления. Для специализированных применений — от воздушной разведки до мониторинга инфраструктуры — разрабатываются кастомные контроллеры с расширенной периферией и резервированием каналов.

Зачем нужна специализированная электроника

Специализированная электроника для БПЛА решает задачи, недоступные универсальным платам общего назначения. Дрон работает в условиях вибраций, перепадов температур от −20°C до +60°C, электромагнитных помех и ограниченного энергобюджета. Массовое производство электроники для беспилотников требует оптимизации каждого грамма веса: литий-полимерные аккумуляторы обеспечивают высокую плотность энергии, но каждый лишний грамм электроники сокращает долговечность полёта. Поэтому при проектировании применяются интегрированные решения — системы на кристалле (SoC), объединяющие вычислительное ядро, память и периферию в одном корпусе.

Для коммерческих БПЛА, используемых в воздушных операциях, критична надёжность радиоканала. Электроника должна обеспечивать связь на частотах 2.4 GHz, 5.8 GHz или 900 MHz в зависимости от дальности полёта и условий распространения сигнала. Ионизация атмосферы может влиять на радиосигналы, особенно на высоких частотах, приводя к потере связи или искажению данных — это учитывается при проектировании систем связи для высотных полётов. Резервирование радиомодулей и использование нескольких частотных диапазонов повышает отказоустойчивость канала управления.

Где применяется электроника БПЛА

Области применения электроники беспилотников охватывают военные цели, гражданский мониторинг, сельское хозяйство, логистику и научные исследования. Разведывательные дроны оснащаются тепловизионными камерами, мультиспектральными сенсорами и системами радиоэлектронной разведки — вся эта полезная нагрузка требует высокоскоростных интерфейсов передачи данных и бортовой обработки. Американские БПЛА и советские БПЛА исторически задавали вектор развития технологий: от простых дистанционно управляемых аппаратов до автономных систем с искусственным интеллектом.

В гражданском секторе электроника БПЛА обеспечивает точное земледелие: дроны распыляют удобрения с точностью, повышающей урожайность на 10–20% по сравнению с традиционными методами. Инспекция инфраструктуры с использованием тепловизионных камер позволяет обнаруживать утечки тепла в зданиях и снижать затраты на энергию до 30%. В спасательных операциях беспилотники с граничными вычислениями обрабатывают данные в реальном времени, предоставляя службам экстренного реагирования актуальную информацию о ситуации.

Как работает электроника БПЛА?

Архитектура бортовой электроники

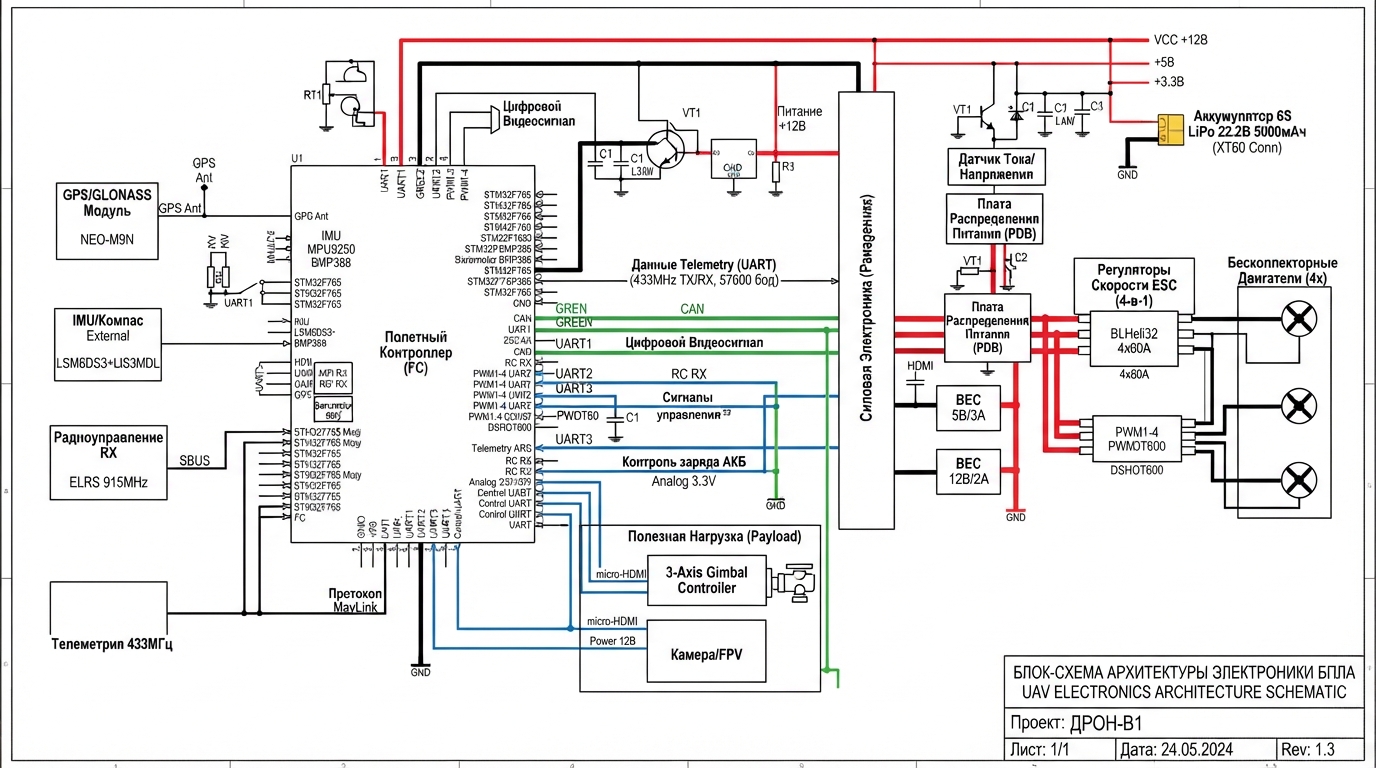

Архитектура электроники БПЛА строится по модульному принципу: каждый функциональный блок — контроллер, навигация, связь, питание — проектируется как отдельный модуль с чёткими интерфейсами. Такой подход позволяет модернизировать дроны, заменяя отдельные подсистемы без переработки всего аппарата. Контроллер полёта обменивается данными с периферией через шины UART, SPI, I2C и CAN, а высокоскоростные потоки видео передаются по MIPI CSI или Ethernet.

Ключевой элемент современной бортовой электроники — микроконтроллер на базе ARM Cortex. Как поясняет инженер-разработчик Максим Алексеевич Белецкий, эксперт по STM32:

Алексей Морозов

Embedded-разработчик (микроконтроллеры, прошивки, STM32)

Микроконтроллер построен на базе ядра ARM Cortex с поддержкой многомастерной шинной архитектуры. Ядро Cortex M4 подключено к внутренней шинной матрице через три независимые шины. I-шина — 32-разрядная для выборки инструкций из памяти программ, работает на частоте ядра. D-шина — 32-разрядная для доступа к данным Flash, например, константы и для отладки. Системная шина — также 32-разрядная для доступа к SRAM и периферии.

Многомастерная шинная архитектура позволяет контроллеру полёта параллельно обрабатывать данные с IMU, GPS и радиомодуля без блокировок. Для задач компьютерного зрения и искусственного интеллекта на борту дрона используются сопроцессоры — GPU или NPU, которые берут на себя обработку видеопотока и нейросетевые вычисления, разгружая основное ядро.

Системы навигации и датчики

Системы навигации БПЛА объединяют несколько источников данных для определения положения и ориентации аппарата в пространстве. Инерциальный измерительный блок (IMU) измеряет угловые скорости и линейные ускорения, GPS-приёмник обеспечивает глобальное позиционирование, барометр — высоту, магнитометр — курс. Слияние данных с различных датчиков позволяет дрону эффективно реагировать на изменения окружающей среды, повышая безопасность и точность навигации.

Традиционные навигационные системы зависят от GPS, что может приводить к неточностям в городских условиях — плотная застройка создаёт многолучевое распространение сигнала. Компьютерное зрение решает эту проблему: камеры и лидары позволяют дрону распознавать объекты, избегать препятствий и адаптироваться к меняющимся условиям без постоянного управления оператором. Использование лёгких нейронных сетей и методов сжатия моделей даёт возможность выполнять эти задачи на бортовых вычислителях с ограниченными ресурсами.

Радиоканал и связь

Радиоканал БПЛА обеспечивает дистанционное управление, телеметрию и передачу полезных данных. Выбор радиомодуля зависит от дальности полёта и требований к пропускной способности: для дальних полётов подходят модули на частоте 900 MHz, обеспечивающие большую дальность по сравнению с 2.4 GHz, но с меньшей скоростью передачи. Для видеопотока высокого разрешения используются каналы 5.8 GHz с широкой полосой пропускания.

Надёжность связи на больших высотах требует применения высокочастотных антенн и усилителей сигнала. Ионизация атмосферы может влиять на радиосигналы, особенно на высоких частотах, что приводит к потере связи или искажению данных. Для критических миссий проектируются системы с резервированием радиомодулей: если основной канал деградирует, дрон автоматически переключается на резервный. Обеспечение связи в условиях активных помех — одна из ключевых задач при разработке электроники для военных целей и разведки.

Силовая электроника и питание

Силовая электроника БПЛА отвечает за распределение энергии от аккумуляторной батареи к двигателям, контроллеру, радиомодулю и полезной нагрузке. Литий-полимерные (LiPo) аккумуляторы являются популярным выбором благодаря высокой плотности энергии и лёгкости, но требуют осторожного обращения: переразряд, перегрев или механическое повреждение могут привести к возгоранию. Схемы защиты аккумуляторов контролируют напряжение каждой ячейки, ток заряда и разряда, температуру.

Температура значительно влияет на производительность компонентов силовой электроники. Большинство электроники работает в диапазоне от −20°C до +60°C, и выход за эти пределы может привести к сбоям. Для высотных полётов, где температура опускается ниже −40°C, применяются подогреваемые корпуса и специальные компоненты с расширенным температурным диапазоном. Перегрев компонентов — одна из типичных проблем электроники БПЛА, решаемая грамотным тепловым расчётом и выбором корпусов с низким тепловым сопротивлением.

Граничные вычисления и ИИ на борту

Граничные вычисления обеспечивают обработку данных в реальном времени непосредственно на борту дрона, снижая задержку и энергопотребление по сравнению с передачей сырых данных в облако. Это особенно важно для военных и промышленных дронов, требующих высокой степени автономности. Интеграция компьютерного зрения и машинного обучения позволяет БПЛА выполнять задачи с высокой точностью и надёжностью, сокращая операционные расходы и увеличивая автономность.

Дроны с поддержкой ИИ обеспечивают лучшее качество наблюдения, управляемость и скорость, что позволяет охватывать большие или труднодоступные территории. БПЛА с TensorFlow Lite развёртывают граничные модели для обнаружения объектов и теплового картографирования — например, для отслеживания передвижений диких животных без нарушения экосистем. Использование гибридных гранично-облачных систем ИИ позволяет распределять вычислительные нагрузки: чувствительные к задержке задачи выполняются локально, а ресурсоёмкие — в облаке.

Что входит в услугу разработки электроники для БПЛА?

Разработка электроники для беспилотника — это многоэтапный процесс, который начинается с анализа технического задания и заканчивается передачей готовой документации для серийного производства. Наша студия выполняет полный цикл работ:

• Схемотехника и выбор компонентов: подбор контроллера полёта, радиомодулей, датчиков, силовой электроники и разъёмов под задачи БПЛА с учётом бюджета, массы и энергопотребления.
• Проектирование печатной платы: разводка многослойной платы с учётом электромагнитной совместимости, тепловых режимов и виброустойчивости.
• Разработка встроенного программного обеспечения: прошивка контроллера, драйверы периферии, алгоритмы стабилизации полёта, обработка сенсорных данных, интеграция с автопилотом.
• Прототипирование и сборка: изготовление опытных образцов, монтаж компонентов, первичная отладка.
• Тестирование и отладка: статические и динамические испытания, проверка совместимости модулей, калибровка датчиков, стресс-тесты.
• Подготовка к производству: формирование Gerber-файлов, BOM, монтажной документации, тестовых процедур для серийного выпуска.
• Сопровождение сертификации: подготовка документации для соответствия стандартам радиочастотного регулирования и безопасности.

На выходе клиент получает полный комплект конструкторской документации: принципиальные схемы, Gerber-файлы, перечень компонентов (BOM), исходный код прошивки, прототипы и отчёты об испытаниях. Всё это позволяет либо сразу запустить производство, либо передать документацию стороннему контрактному производителю без потери качества.

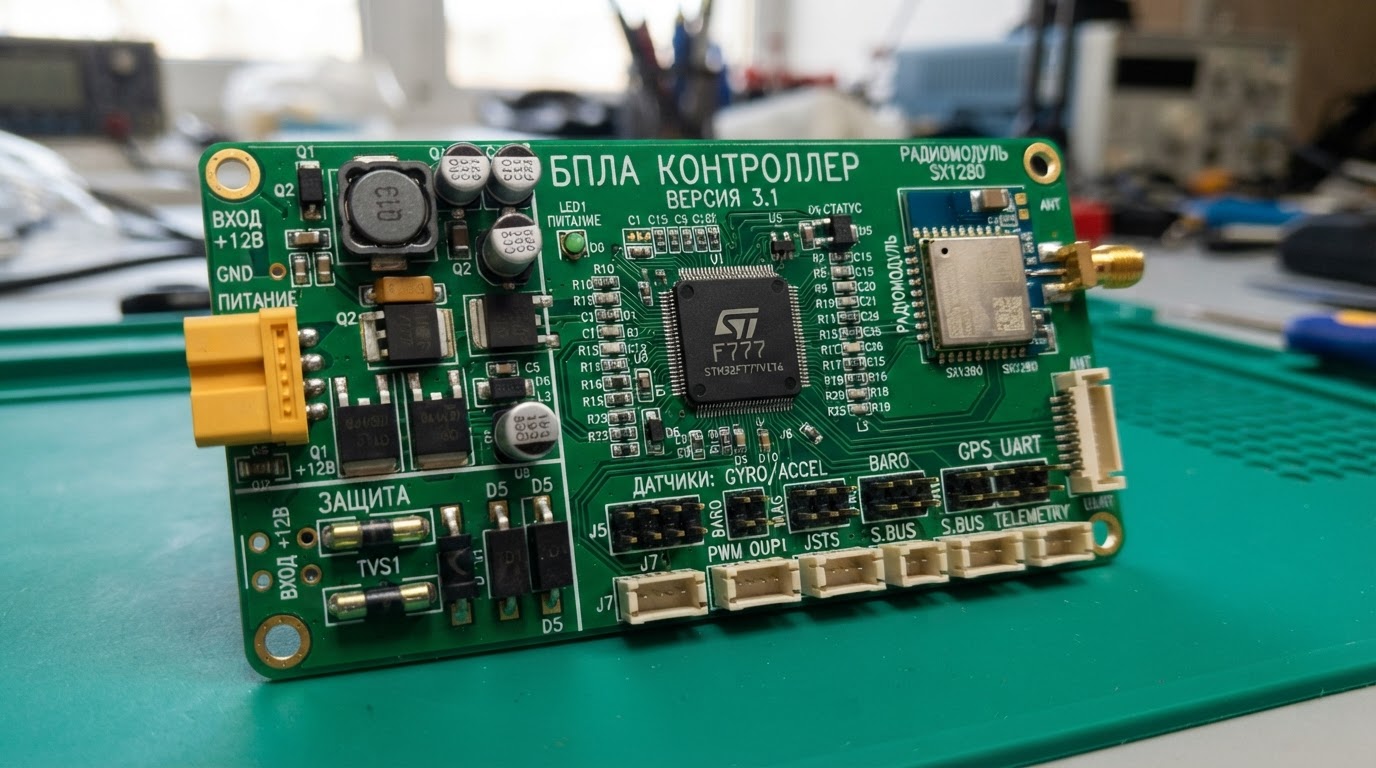

Проектирование печатной платы

Проектирование печатной платы для БПЛА имеет свою специфику: компактные размеры, многослойность, работа с высокочастотными сигналами и силовыми цепями в одном конструктиве. Как поясняет инженер Набиуллин Максим:

Максим Набиуллин

Инженер-разработчик, руководитель компании

Процесс всегда начинается с расстановки компонентов. И далее идет процесс трассировки. Прокладываются сначала силовые линии, далее уже более тонкие сигнальные линии.

Приоритет силовых линий при трассировке критичен для дронов: двигатели и регуляторы оборотов потребляют значительные токи, и неправильная разводка силовых цепей приводит к падению напряжения, перегреву и электромагнитным помехам. Пересечение сигнальных дорожек на разных слоях, опирающихся на одну плоскость земли, вызывает наложение полей и синфазные токи. Разрывы в земляном полигоне под сигнальными дорожками увеличивают излучение на 20–30 дБ, поэтому в проектах для БПЛА применяется копланарная земля и тщательное планирование возвратных путей тока.

Разработка прошивки и алгоритмов

Программное обеспечение БПЛА включает несколько уровней: низкоуровневые драйверы, middleware для обмена данными между модулями и прикладные алгоритмы. Управление прерываниями в STM32 осуществляется через вложенный контроллер векторных прерываний (NVIC), что позволяет назначать разные уровни приоритета для различных периферийных устройств:

Алексей Морозов

Embedded-разработчик (микроконтроллеры, прошивки, STM32)

Управление прерываниями в STM32 осуществляется через вложенный контроллер векторных прерываний и Interrupt Controller. В приложении, управляемом прерываниями, от разных периферийных устройств могут быть назначены разные уровни приоритета.

Для дрона это означает, что критические задачи — обработка данных IMU, управление моторами, приём команд оператора — получают высокий приоритет, а фоновые задачи, такие как запись логов или передача телеметрии, выполняются в свободное процессорное время. Алгоритмы стабилизации полёта работают на частоте 400–1000 Гц, требуя детерминированного времени отклика от всей программной архитектуры.

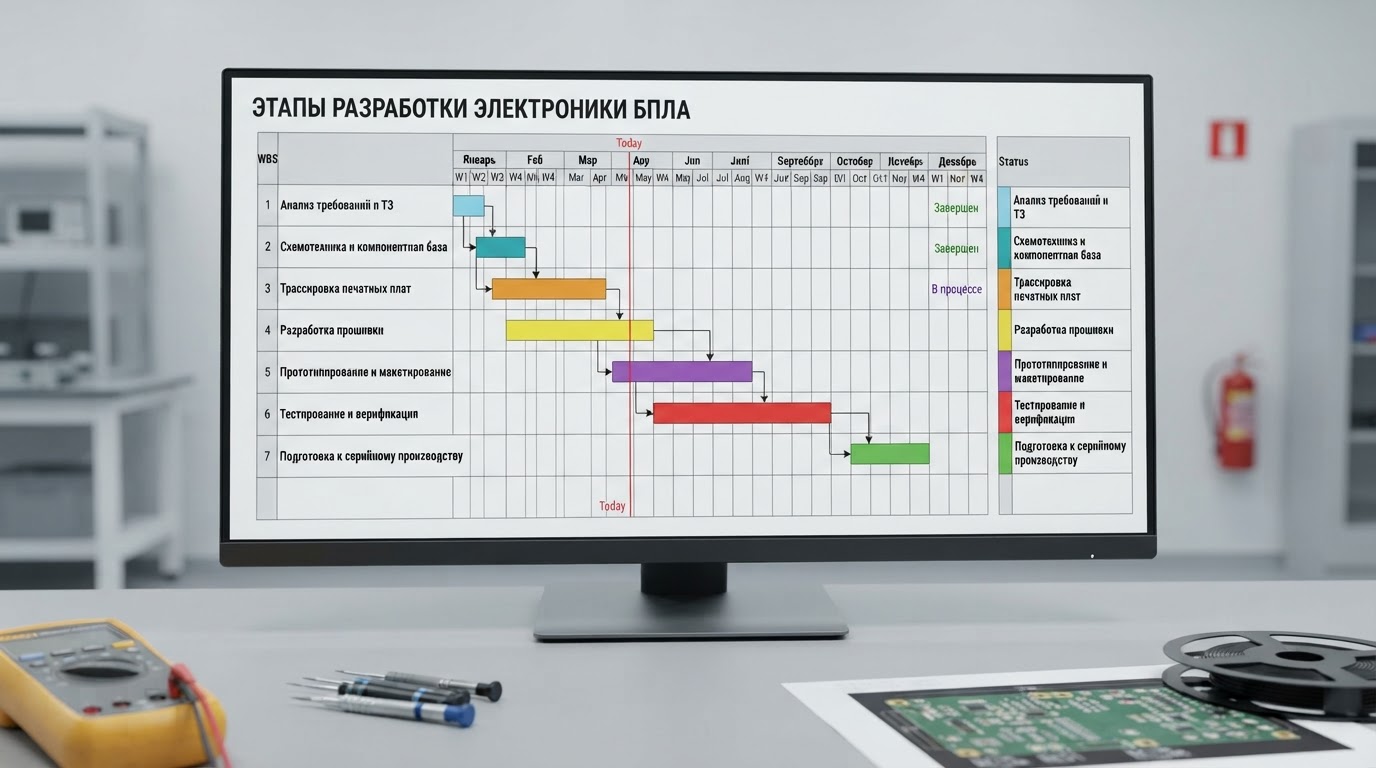

План работ и этапы разработки электроники для БПЛА

Процесс разработки электроники для БПЛА структурирован по этапам с чёткими результатами на каждом шаге. Типовой проект занимает от 8 до 16 недель в зависимости от сложности схемы и требований к сертификации.

Тестирование следует проводить в контролируемых условиях, включая статические и динамические испытания. Важно проверять все системы на совместимость и надёжность перед полётом. Регулярное тестирование и калибровка помогают минимизировать риски потери сигнала, перегрева компонентов и проблем совместимости между различными модулями.

Сколько стоит разработка электроники для БПЛА?

Стоимость электроники для БПЛА как готового изделия варьируется от 100 до 2000 долларов в зависимости от комплектации и назначения. Простые модели с базовыми функциями стоят около 200 долларов, профессиональные системы достигают 2000 долларов. Разработка кастомной электроники под ключ рассчитывается отдельно — на цену влияют сложность схемы, многослойность печатной платы, объём партии и требования к сертификации.

Использование БПЛА с современными электронными системами снижает затраты на операции до 50% по сравнению с традиционными летательными аппаратами. Это делает инвестиции в разработку электроники экономически оправданными для малых и средних предприятий, работающих в мониторинге, агрономии и инспекции инфраструктуры.

Почему выбирают нас?

Разработка электроники для БПЛА требует компетенций на стыке нескольких дисциплин: силовая электроника, радиочастотная инженерия, встраиваемое программирование, EMC-проектирование. Наша студия закрывает все эти направления в рамках одного проекта, что сокращает сроки и исключает проблемы интеграции.

Наш подход к проектированию печатных плат учитывает специфику БПЛА: для снижения EMI на двухслойной плате с пересекающимися дорожками используется прокладка копланарной земли между парами сигналов. Дорожки земли соединяются с землёй с обоих концов для эффективного экранирования, что даёт снижение EMI на 15–20 дБ. Для аналоговых и смешанных систем с пересекающимися сигналами применяется шестислойная структура с правильным разделением диэлектриков, исключающая наложение полей и снижающая синфазные токи.

Примеры выполненных проектов

Контроллер полёта для агродрона

Задача: разработать контроллер полёта для сельскохозяйственного БПЛА с точным распылением удобрений. Решение: спроектирована 6-слойная плата с контроллером на базе ARM Cortex M4, интегрированы IMU, барометр, GPS и радиомодуль 900 MHz для дальних полётов. Результат: точность распыления повысила урожайность на 10–20% по сравнению с традиционными методами.

Бортовая электроника для инспекционного дрона

Задача: создать электронику для БПЛА, инспектирующего тепловые сети. Решение: реализован тепловизионный канал с граничной обработкой данных, применена гибридная архитектура с локальным ИИ для обнаружения аномалий. Результат: обнаружение утечек тепла снизило затраты на энергию до 30%.

Электроника для спасательного беспилотника

Задача: обеспечить автономную навигацию в условиях слабого GPS-сигнала и плохой видимости. Решение: интегрированы компьютерное зрение и лидар, применены методы обучения с подкреплением для обхода препятствий. Результат: дрон выполняет поисково-спасательные операции в зонах бедствий, предоставляя службам экстренного реагирования своевременную информацию.

Типичные ошибки при разработке электроники для БПЛА

Разработка электроники для беспилотников сопряжена с рядом типичных ошибок, которые могут привести к отказу аппарата в полёте. Понимание этих ошибок на этапе проектирования позволяет избежать дорогостоящих переделок.

Перегрев компонентов — одна из самых частых проблем электроники БПЛА. Компактные корпуса и ограниченный обдув приводят к накоплению тепла в силовых цепях и вычислительных модулях. Решение: тепловой расчёт на этапе проектирования, выбор компонентов с низким тепловым сопротивлением, использование теплопроводящих подложек и радиаторов.

Потеря сигнала из-за ионосферных эффектов возникает на высоких частотах, особенно при полётах на больших высотах. Ионизация атмосферы может влиять на радиосигналы, приводя к потере связи или искажению данных. Решение: резервирование радиомодулей, использование нескольких частотных диапазонов, применение усилителей сигнала.

Проблемы совместимости между модулями возникают, когда компоненты от разных производителей не согласованы по протоколам обмена, уровням сигналов или временным характеристикам. Решение: тщательный подбор компонентов на этапе схемотехники, проверка электрических характеристик, тестирование интеграции на ранних стадиях.

Электромагнитные помехи от силовых цепей наводятся на сигнальные линии, вызывая сбои в работе датчиков и радиоканала. Решение: копланарная земля, разделение аналоговых и цифровых зон, экранирование, правильная трассировка возвратных путей тока.

Соответствие стандартам и качество

Для коммерческого использования электроники БПЛА необходимо соответствие стандартам FAA или EASA, включая тестирование на безопасность и надёжность. Важно учитывать требования к радиочастотам и помехам. Сертификация электроники БПЛА — процесс, требующий документального подтверждения соответствия конструкции применимым нормам.

Наша студия закладывает требования стандартов на этапе проектирования: выбор компонентов с необходимыми сертификатами, проектирование с учётом EMC-норм, формирование документации для прохождения сертификации. Тестирование проводится в контролируемых условиях с фиксацией всех параметров в протоколах испытаний. Для защиты электроники БПЛА от внешних факторов используются герметичные корпуса и экранирование от электромагнитных помех, учитываются температурные режимы и защита от влаги.

Часто задаваемые вопросы

Какие компоненты наиболее важны для электроники БПЛА?

Ключевыми компонентами являются контроллеры полёта (например, Pixhawk или ArduPilot), радиомодули (2.4 GHz или 5.8 GHz), а также системы навигации (GPS, IMU). Выбор компонентов зависит от задач БПЛА и его назначения: для дальних полётов приоритетны модули 900 MHz, для видеопередачи — 5.8 GHz.

Как выбрать аккумуляторы для БПЛА?

Выбор аккумуляторов зависит от времени полёта и нагрузки. Литий-полимерные (LiPo) аккумуляторы обеспечивают высокую плотность энергии и лёгкость, но требуют осторожного обращения: необходима защита от переразряда, перегрева и механических повреждений. Схемы защиты контролируют напряжение каждой ячейки, ток заряда и температуру.

Как обеспечить надёжную связь на больших высотах?

Для надёжной связи на больших высотах используются высокочастотные антенны и усилители сигнала. Ионизация атмосферы может влиять на радиосигналы, поэтому применяется резервирование радиомодулей и несколько частотных диапазонов. Это позволяет автоматически переключаться на резервный канал при деградации основного.

Как защитить электронику БПЛА от внешних факторов?

Для защиты используются герметичные корпуса и экранирование от электромагнитных помех. Учитываются температурные режимы: большинство электроники работает в диапазоне от −20°C до +60°C, выход за эти пределы может привести к сбоям. Для экстремальных условий применяются подогреваемые корпуса и компоненты с расширенным температурным диапазоном.

Как минимизировать вес электроники БПЛА?

Для минимизации веса выбираются лёгкие компоненты и интегрированные решения, такие как системы на кристалле (SoC). Оптимизация размещения компонентов обеспечивает лучшее распределение веса. Каждый сэкономленный грамм увеличивает долговечность полёта дрона.

Как проводить тестирование электроники БПЛА?

Тестирование проводится в контролируемых условиях, включая статические и динамические испытания. Проверяются все системы на совместимость и надёжность перед полётом. Регулярное тестирование и калибровка минимизируют риски перегрева, потери сигнала и проблем совместимости между модулями.

Итоги

Электроника для БПЛА — это комплексная инженерная дисциплина, определяющая возможности, надёжность и безопасность беспилотного летательного аппарата.

• Контроллер полёта на базе ARM Cortex с многомастерной шинной архитектурой обрабатывает данные с IMU, GPS и радиомодуля в реальном времени.
• Выбор радиомодуля зависит от дальности: 900 MHz для дальних полётов, 2.4 GHz и 5.8 GHz для управления и видеопередачи.
• Граничные вычисления и ИИ на борту обеспечивают автономную навигацию, обнаружение объектов и обработку данных без облака.
• Разработка электроники под ключ включает схемотехнику, проектирование печатной платы, прошивку, прототипирование и тестирование.
• Стоимость электроники для БПЛА варьируется от 100 до 2000 долларов за готовое изделие, разработка кастомной электроники рассчитывается по сложности проекта.
• Типичные ошибки — перегрев, потеря сигнала, проблемы совместимости и EMI — предупреждаются на этапе проектирования.
• Соответствие стандартам FAA или EASA обязательно для коммерческого использования БПЛА.
