AC/DC преобразователи — это устройства, преобразующие переменный ток электросети 220 В/50 Гц в стабилизированное постоянное напряжение, необходимое для питания электронных схем. Студия «ЭлектроПро» выполняет полный цикл разработки импульсных источников питания: от анализа технического задания и расчёта схемотехники до проектирования печатной платы, прототипирования, тестирования и подготовки к серийному производству. Мы закрываем задачи для промышленной электроники, медицинских приборов, IoT-устройств и систем видеонаблюдения — там, где критичны надёжность, безопасность и стабильность выходных параметров. В материале разбираем архитектуру AC/DC конвертеров, ключевые компоненты, типичные ошибки проектирования и прозрачный процесс работы с подрядчиком.

Главное

• Импульсная топология AC/DC преобразователей обеспечивает КПД 85–95% против 40–60% у линейных схем за счёт работы на высоких частотах и минимизации тепловых потерь.
• Три ключевых этапа преобразования — выпрямление, фильтрация и стабилизация — определяют качество выходного напряжения; ошибки на любом из этапов приводят к пульсациям, EMI-помехам и сбоям нагрузки.
• Гальваническая развязка через трансформатор — обязательное требование безопасности для устройств, подключаемых к сети 220 В, особенно в медицинском и промышленном оборудовании.
• Запас мощности 20–30% сверх суммарного потребления нагрузки — базовое правило выбора источника питания, предотвращающее перегрев и деградацию компонентов.
• Студия закрывает весь цикл: схемотехника, трассировка печатной платы, подбор компонентной базы, прототипирование, тестирование EMC и подготовка Gerber-файлов для производства.
• Стоимость разработки AC/DC преобразователя зависит от топологии, выходной мощности, требований к изоляции и сертификации; прозрачная вилка цен приведена в разделе «Сколько это стоит».

Что такое AC/DC преобразователь?

AC/DC преобразователь — это силовой узел, преобразующий переменное напряжение электросети в постоянное напряжение требуемого уровня для питания электронных компонентов. Входное напряжение типовой сети составляет 220 В (или 110 В в ряде регионов) с частотой 50/60 Гц, тогда как большинство современных цифровых схем — микроконтроллеры, датчики, интерфейсные микросхемы — требуют стабилизированного постоянного напряжения 3.3 В, 5 В, 12 В или 24 В. AC/DC преобразователь решает задачу согласования этих двух миров: высоковольтного переменного и низковольтного постоянного.

Зачем нужен AC/DC преобразователь в электронном устройстве?

Любое устройство, подключаемое к розетке, содержит AC/DC преобразователь — явно или в составе внешнего адаптера. Без этого узла невозможно питать микроконтроллерные системы, силовую электронику, светодиодные сборки или зарядные цепи аккумуляторов. Ключевая функция AC/DC преобразователя — обеспечить стабильное выходное напряжение при колебаниях входной сети, которые в реальных условиях достигают ±10–15% от номинала. Дополнительно узел выполняет защитную роль: гальваническая развязка предотвращает попадание высокого напряжения на низковольтную сторону, а встроенные защиты отключают выход при коротком замыкании, перегрузке или перегреве.

Где применяются AC/DC преобразователи?

Области применения AC/DC модулей охватывают практически всю электронику, питающуюся от сети. В бытовом сегменте это зарядные устройства для гаджетов, блоки питания светодиодных лент, адаптеры роутеров и приставок. В промышленной электронике AC/DC преобразователи питают контроллеры, датчики, исполнительные механизмы и панели оператора. Медицинские приборы предъявляют повышенные требования к изоляции и уровню утечек — здесь AC/DC конвертеры с трансформаторной развязкой обязательны. IoT-устройства, работающие в режиме 24/7, требуют источников с низким энергопотреблением в режиме ожидания и высокой долговечностью электролитических конденсаторов.

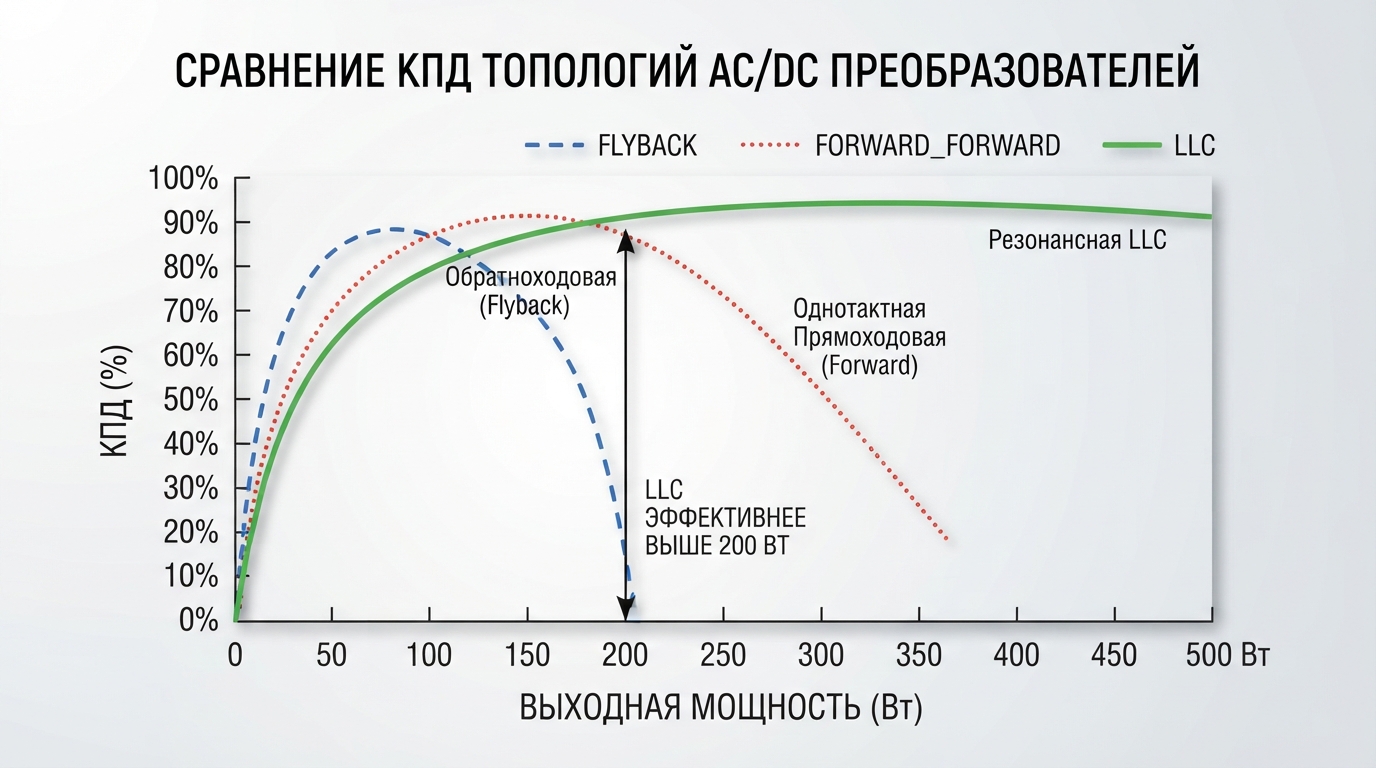

Топологии AC/DC преобразователей: flyback, forward, LLC

Выбор топологии AC/DC преобразователя определяется выходной мощностью, требованиями к КПД и допустимой сложностью схемы. Обратноходовая топология (flyback) — самая распространённая для мощностей до 100–150 Вт: один ключ, один трансформатор с накоплением энергии, простая схема управления. Прямоходовая (forward) подходит для диапазона 100–500 Вт, обеспечивая меньшие пульсации выходного напряжения за счёт передачи энергии в проводящем состоянии ключа. Резонансная топология LLC применяется в преобразователях от 200 Вт до нескольких киловатт: переключение при нулевом напряжении (ZVS) радикально снижает динамические потери в ключах, позволяя достигать КПД 95% и выше. Выбор топологии — первый и определяющий шаг в проектировании, от которого зависят габариты, тепловой режим и стоимость всего устройства.

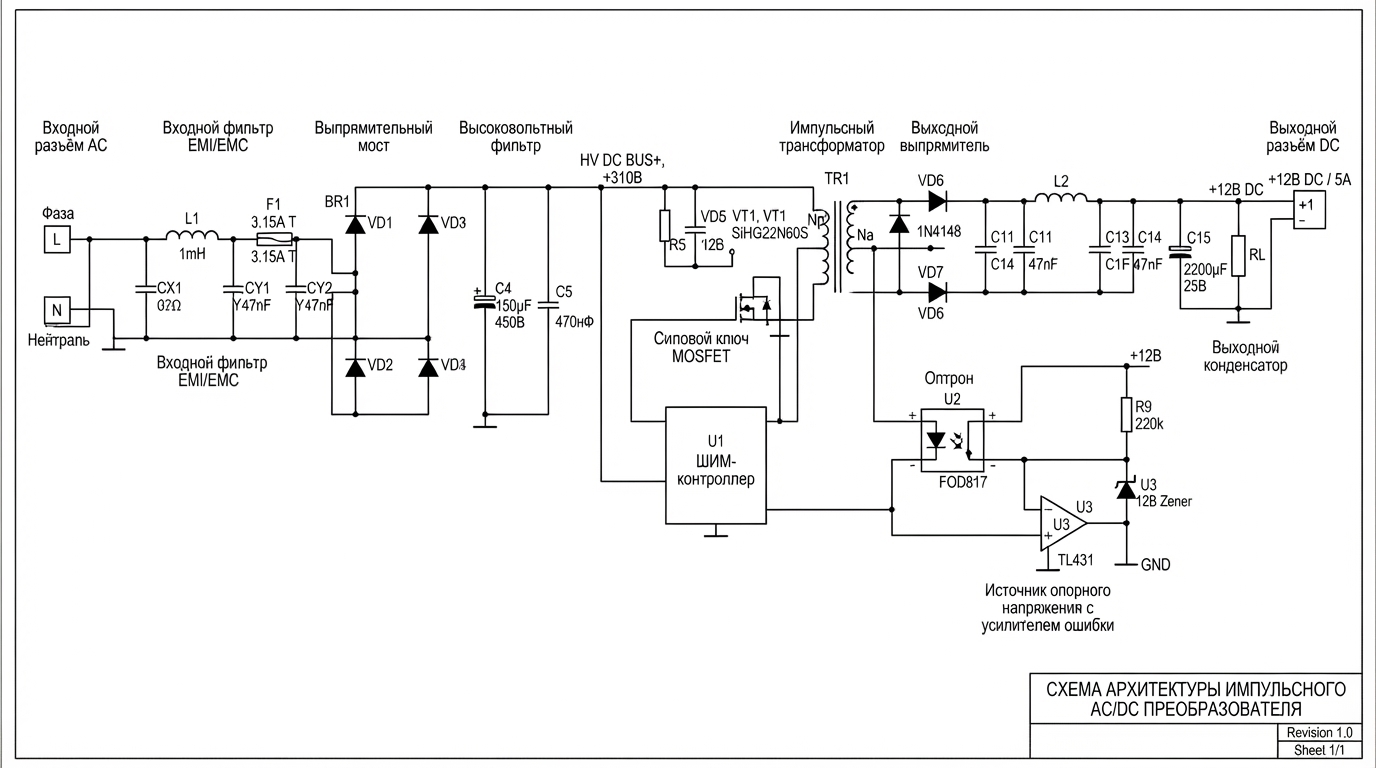

Как работает AC/DC преобразователь?

Принцип работы AC/DC преобразователя строится на трёх последовательных этапах: выпрямление, фильтрация и стабилизация. Первый этап выполняет выпрямительный мост из четырёх диодов, преобразующий двунаправленный переменный ток в пульсирующий однонаправленный. Диоды пропускают ток только в одном направлении, формируя положительные полуволны из обеих фаз входного сигнала. На втором этапе фильтрующий конденсатор сглаживает пульсации, накапливая энергию в пиках напряжения и отдавая её в провалах. Третий этап — стабилизация — реализуется регулятором напряжения или импульсным контроллером, поддерживающим постоянное выходное напряжение независимо от колебаний входной сети и нагрузки.

Выпрямление и фильтрация: входной каскад

Входной каскад AC/DC преобразователя начинается с предохранителя и варистора, защищающих схему от перегрузки и импульсных перенапряжений сети. Выпрямительный мост выбирается с запасом по обратному напряжению: для сети 220 В с учётом выбросов требуется диодный мост на 600–1000 В. Фильтрующий конденсатор после моста определяет уровень пульсаций выпрямленного напряжения: ёмкость рассчитывается исходя из выходной мощности и допустимого размаха пульсаций. Для высоковольтной шины типовое значение пульсаций составляет 10–20% от номинала; недостаточная ёмкость приводит к просадкам при пиковой нагрузке, избыточная — к броскам зарядного тока при включении.

Импульсное преобразование и гальваническая развязка

Современные AC/DC конвертеры используют импульсную схему с MOSFET-транзисторами для высокой эффективности преобразования. Входное выпрямленное напряжение 310 В (амплитудное значение для сети 220 В) коммутируется ключом на частоте от 65 кГц до нескольких мегагерц, что позволяет уменьшить размеры трансформатора и фильтрующих компонентов в десятки раз по сравнению с линейными схемами на 50 Гц. Трансформатор в импульсном AC/DC преобразователе выполняет две функции: понижает напряжение до требуемого уровня и обеспечивает гальваническую развязку между сетевой и нагрузочной сторонами. Преобразователи с трансформаторной развязкой применяются в автономных источниках питания и медицинском оборудовании, где безопасность нагрузки критична.

Стабилизация и обратная связь

Стабилизация выходного напряжения в AC/DC преобразователе реализуется через цепь обратной связи. Контроллер на первичной стороне управляет скважностью коммутации MOSFET-ключа на основе сигнала с выхода. Передача сигнала обратной связи через гальванический барьер выполняется оптроном или через вспомогательную обмотку трансформатора. Точность стабилизации типового AC/DC модуля составляет ±2–5% от номинала выходного напряжения; для прецизионных применений используются схемы с удалённым измерением напряжения непосредственно на нагрузке (remote sense), компенсирующие падение на проводах. Современные контроллеры также реализуют режимы burst mode для минимизации потребления в режиме холостого хода, что критично для соответствия стандартам энергоэффективности.

Защитные функции AC/DC преобразователей

Надёжность AC/DC преобразователя определяется встроенными защитами. Защита от короткого замыкания отключает выход при замыкании, предотвращая повреждение силовых компонентов. Защита от перегрузки ограничивает выходной ток на заданном уровне, переводя преобразователь в режим ограничения мощности. Защита от перенапряжения (OVP) критически важна на входе и выходе: превышение допустимого уровня напряжения может вывести из строя как сам преобразователь, так и питаемую нагрузку. Защита от перегрева использует термодатчики для снижения мощности или полного отключения при превышении температуры кристалла. Качественный AC/DC модуль включает все четыре уровня защиты; их отсутствие — признак компонента, не предназначенного для ответственных применений.

Что входит в услугу разработки AC/DC преобразователя?

Студия «ЭлектроПро» выполняет полный цикл проектирования AC/DC преобразователей под задачи заказчика. Услуга покрывает все этапы: от формирования технических требований до передачи готовой конструкторской документации на производство. Ниже — конкретный состав работ.

• Анализ технического задания и выбор топологии: определяем выходную мощность, входной диапазон, требования к изоляции, КПД и габаритам; выбираем топологию (flyback, forward, LLC) и силовые компоненты.
• Расчёт схемотехники: проектируем входной фильтр, выпрямитель, силовой каскад, цепь обратной связи и защиты; выполняем расчёт трансформатора и дросселей.
• Моделирование и верификация: проверяем схему в SPICE-симуляторе, анализируем переходные процессы, пусковой ток, поведение при коротком замыкании и сбросе нагрузки.
• Проектирование печатной платы: выполняем трассировку с учётом требований EMC, тепловых режимов и изоляционных зазоров; готовим многослойную плату с разделением силовых и сигнальных цепей.
• Подбор компонентной базы: выбираем компоненты у официальных дистрибьюторов, гарантируя оригинальность и соответствие техническим нормам.

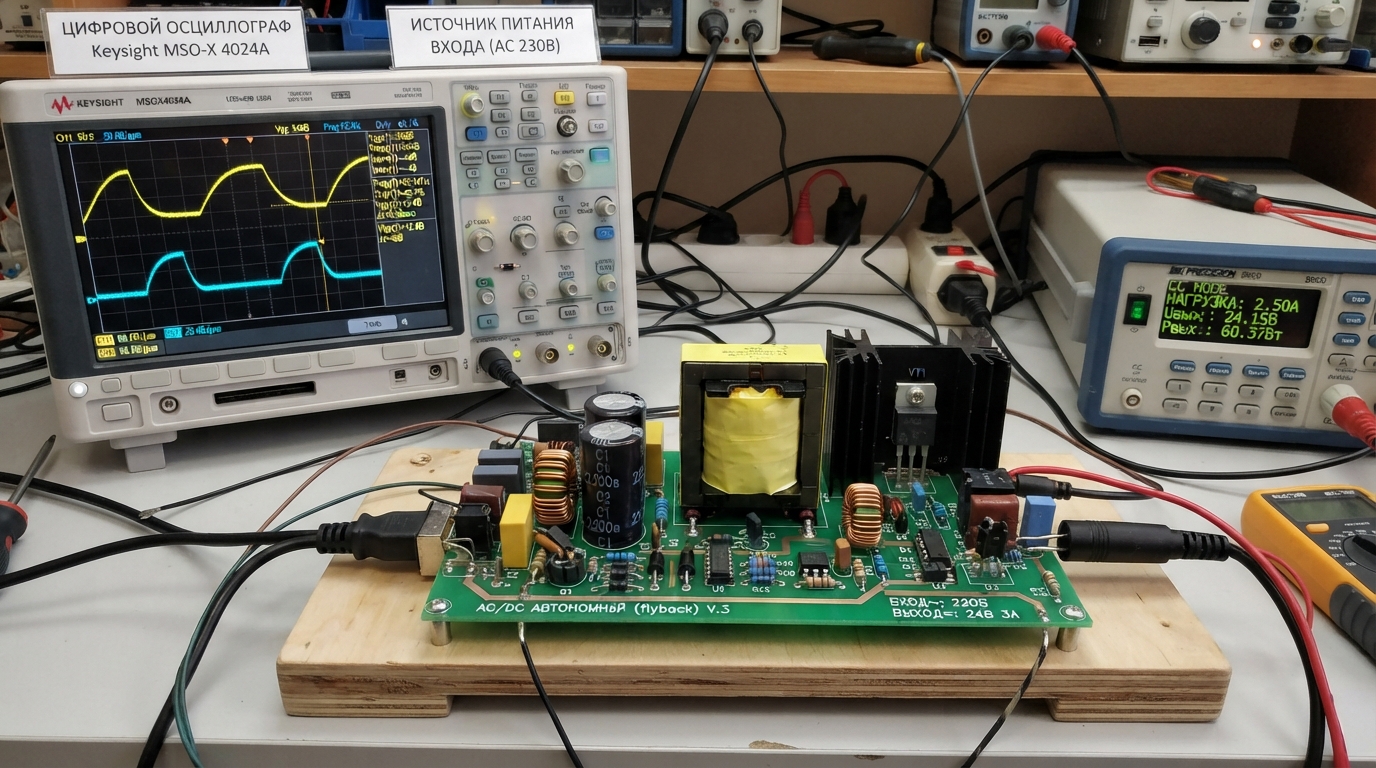

• Прототипирование и тестирование: изготавливаем опытные образцы, проводим измерения КПД, пульсаций, EMC, проверяем срабатывание защит.
• Подготовка к производству: передаём Gerber-файлы, BOM, схемы, результаты испытаний и рекомендации по настройке производственной линии.

На выходе заказчик получает полный комплект документации: принципиальную схему, печатную плату в Gerber-формате, перечень компонентов с артикулами, отчёты об испытаниях прототипа и рекомендации по сертификации.

«Процесс всегда начинается с расстановки компонентов. И далее идет процесс трассировки. Прокладываются сначала силовые линии, далее уже более тонкие сигнальные линии».
— Набиуллин Максим, инженер студии «ЭлектроПро»

План работ и этапы разработки AC/DC преобразователя

Проект разработки AC/DC преобразователя разбивается на последовательные этапы с контролируемыми результатами. Типовой срок разработки импульсного источника питания мощностью до 150 Вт составляет 6–10 недель в зависимости от сложности топологии и требований к сертификации. Ниже — детальная таблица этапов.

Что влияет на сроки разработки?

Сроки разработки AC/DC преобразователя зависят от нескольких факторов. Сложность топологии — прямое влияние: flyback-преобразователь на 65 Вт проектируется быстрее, чем LLC-резонансный конвертер на 1 кВт с активным PFC. Требования к EMC и безопасности расширяют этап тестирования: пре-сертификационные испытания на электромагнитную совместимость добавляют 1–2 недели. Доступность компонентов — критический фактор в условиях дефицита полупроводников: замена недоступных микросхем на аналоги требует повторной верификации схемы. Наличие у студии готовых референсных платформ под типовые задачи сокращает срок на 30–40%.

Сколько стоит разработка AC/DC преобразователя?

Стоимость разработки AC/DC преобразователя определяется топологией, выходной мощностью, требованиями к изоляции и необходимостью сертификации. Студия «ЭлектроПро» работает по прозрачной модели: фиксированная стоимость этапа согласовывается до начала работ, изменения в процессе — только через дополнительное соглашение. Ниже — ориентировочная вилка цен по вариантам.

Точная стоимость рассчитывается после анализа технического задания. Факторы, увеличивающие цену: необходимость активного PFC, требования к медицинской изоляции (2×MOPP), жёсткие габаритные ограничения, работа в расширенном температурном диапазоне. Факторы, снижающие стоимость: использование проверенных референсных платформ, крупная серия, долгосрочный контракт на сопровождение.

Почему выбирают нас для разработки AC/DC преобразователей?

Студия «ЭлектроПро» специализируется на силовой электронике и встраиваемых системах с 2016 года. За это время выполнено более 40 проектов AC/DC и DC/DC преобразователей для промышленности, медицины и IoT. Ниже — сравнение работы со студией и альтернативных подходов.

Ключевые преимущества студии

• Компетенции в силовой электронике: проектируем flyback, forward, LLC, PFC-каскады; понимаем нюансы работы MOSFET на высоких частотах, расчёта трансформаторов и дросселей.
• Полный цикл в одном окне: от ТЗ до готового производства — заказчику не нужно координировать схемотехника, трассировщика и тестировщика по отдельности.
• Оригинальная компонентная база: закупка у официальных дистрибьюторов гарантирует подлинность микросхем и соответствие техническим нормам.
• Прозрачная отчётность: каждый этап завершается измеримым результатом — схема, Gerber, прототип, протокол испытаний.

Примеры выполненных проектов

AC/DC преобразователь для промышленного контроллера

Задача: разработать встраиваемый источник питания 24 В/2 А для промышленного контроллера с работой в диапазоне температур −40…+85 °C и защитой от перенапряжения на входе до 400 В.
Решение: выбрана обратноходовая топология на контроллере с расширенным температурным диапазоном; входной варистор и TVS-диод обеспечивают защиту от импульсных перенапряжений; выходная защита OVP настроена на порог 27 В.
Результат: прототип прошёл термоциклирование 200 циклов без отказов; измеренный КПД составил 89%; заказчик запустил серию 5000 штук.

AC/DC преобразователь для медицинского устройства

Задача: создать блок питания 12 В/1.5 А с усиленной изоляцией 2×MOPP, током утечки не более 100 мкА и соответствием IEC 60601-1.
Решение: применена трансформаторная развязка с усиленной изоляцией; увеличенные зазоры по плате (6 мм по воздуху, 8 мм по поверхности); фильтрующие конденсаторы с низким током утечки класса Y1.
Результат: прототип прошёл испытания на электрическую прочность 4 кВ AC; подготовлен пакет документации для сертификации по IEC 60601-1.

AC/DC преобразователь для IoT-устройства

Задача: разработать компактный источник питания 5 В/0.5 А с потреблением в режиме холостого хода менее 100 мВт для устройства, работающего 24/7.
Решение: использован контроллер с режимом burst mode; оптимизирована схема запуска для минимизации потерь на резисторах; применены керамические конденсаторы вместо электролитических в цепи питания контроллера.
Результат: измеренное потребление в режиме холостого хода составило 74 мВт; габариты платы — 35×20 мм; заказчик интегрировал модуль в серийное устройство.

Типичные ошибки при разработке AC/DC преобразователей

Ошибки в проектировании AC/DC преобразователей проявляются не сразу, а через месяцы эксплуатации: перегрев, деградация конденсаторов, сбои нагрузки. Ниже — разбор частых проблем и способы их предотвращения.

Недостаточный запас по мощности

Работа на пределе мощности вызывает перегрев и быстрый выход из строя. Типичная ошибка — выбор преобразователя с номинальной мощностью, равной суммарному потреблению нагрузки, без учёта пусковых токов и пиковых нагрузок. Правило: мощность преобразователя должна превышать суммарное потребление всех компонентов системы на 20–30%. Для нагрузки 15 Вт рекомендуется использовать блок на 20 Вт. Студия всегда закладывает запас мощности в ТЗ на этапе анализа требований.

Игнорирование EMI-фильтрации

Низкое качество фильтрации генерирует EMI-помехи, нарушающие работу чувствительной обвязки. Импульсный AC/DC преобразователь коммутирует ток на частотах от 65 кГц до нескольких мегагерц, создавая широкополосный спектр помех. Без входного EMI-фильтра помехи проникают в сеть, нарушая работу соседних устройств, и в нагрузку, вызывая сбои MCU. Студия проектирует входные фильтры с учётом требований CISPR 22/32 и проверяет их на этапе тестирования.

Недостаточная развязка и изоляция

Дешёвые блоки без должной изоляции создают риск возгорания и поражения током. В устройствах, подключаемых к сети 220 В, гальваническая развязка через трансформатор обязательна. Для медицинских применений требования ужесточаются: усиленная изоляция 2×MOPP, минимальные зазоры по воздуху и поверхности, ограничение тока утечки. Студия проектирует изоляцию с учётом целевого стандарта безопасности с первого этапа, а не «добавляет» её после тестов.

Отсутствие защиты выхода от перенапряжения

OVP на выходе AC/DC преобразователя критически важна: при отказе цепи обратной связи выходное напряжение может подняться до уровня, разрушающего нагрузку. Типовая схема OVP использует стабилитрон и тиристор, шунтирующий выход при превышении порога. Студия включает OVP во все проекты AC/DC преобразователей, независимо от выходной мощности.

«Плюсы импульсных источников очевидны даже на реальном музыкальном (не синусоидальном) сигнале. Меньшие размеры, вес, цена, наличие дополнительного функционала, отсутствие каких либо просадок питания».
— Афиногенов Антон, разработчик ИИП и УМЗЧ

Соответствие стандартам и качество

AC/DC преобразователи, подключаемые к электросети, подлежат обязательной сертификации. Ключевые стандарты: IEC 62368-1 (безопасность аудио/видео и IT-оборудования), IEC 60601-1 (медицинская техника), EN 55032/CISPR 32 (электромагнитная совместимость), RoHS (ограничение опасных веществ). Студия «ЭлектроПро» проектирует AC/DC преобразователи с учётом целевых стандартов с первого этапа, что сокращает цикл сертификации на 30–50% по сравнению с доработкой готового изделия.

Тестирование и контроль качества

Каждый прототип AC/DC преобразователя проходит программу испытаний: измерение КПД при нагрузках от 10% до 100%, анализ пульсаций выходного напряжения, проверка срабатывания защит (КЗ, перегрузка, OVP, перегрев), термоциклирование в заданном диапазоне температур, пре-сертификационные тесты EMC. Результаты фиксируются в протоколах, которые передаются заказчику вместе с рекомендациями по доработке. Такой подход исключает ситуации, когда серийное устройство «вдруг» не проходит сертификацию.

Часто задаваемые вопросы

Как правильно выбрать мощность AC/DC преобразователя?

Мощность преобразователя должна превышать суммарное потребление всех компонентов системы на 20–30%. Для нагрузки 15 Вт рекомендуется использовать блок на 20 Вт. Запас необходим для компенсации пусковых токов, пиковых нагрузок и деградации компонентов с течением времени.

Какие компоненты необходимы для базовой схемы AC/DC преобразователя?

Базовая схема включает диодный мост для выпрямления, фильтрующий конденсатор для сглаживания пульсаций и трансформатор для гальванической развязки. Дополнительно требуются MOSFET-ключ, контроллер ШИМ, выходной выпрямитель и цепь обратной связи. Эти компоненты обеспечивают стабильную работу устройства.

Что такое OVP и почему он важен?

OVP (Over Voltage Protection) — это защита от перенапряжения, предотвращающая повреждение устройства при превышении допустимого уровня напряжения. Наличие OVP на входе и выходе преобразователя критически важно для надёжности: при отказе обратной связи выходное напряжение может разрушить нагрузку за миллисекунды.

Каковы преимущества импульсных AC/DC преобразователей по сравнению с линейными?

Импульсные преобразователи обеспечивают высокий КПД (85–95% против 40–60%), компактные размеры и меньшие тепловые потери благодаря работе на высоких частотах. Это делает их стандартным решением для современных устройств, где габариты и энергоэффективность критичны.

Каковы типичные ошибки при проектировании AC/DC преобразователей?

Частые ошибки включают выбор блока с недостаточной мощностью, отсутствие защиты от короткого замыкания и OVP, игнорирование требований к EMI-фильтрации. Эти ошибки приводят к сбоям и повреждениям оборудования, проявляясь не на этапе прототипа, а в серийной эксплуатации.

Итоги

AC/DC преобразователи — критически важный узел любой электроники, питающейся от сети; ошибки в их проектировании стоят дороже, чем профессиональная разработка.

• Импульсная топология обеспечивает КПД 85–95% и компактные габариты за счёт работы на высоких частотах.
• Три этапа преобразования — выпрямление, фильтрация, стабилизация — определяют качество выходного напряжения.
• Гальваническая развязка через трансформатор обязательна для безопасности устройств, подключаемых к сети 220 В.
• Запас мощности 20–30% и встроенные защиты (КЗ, перегрузка, OVP, перегрев) — базовые требования к надёжному источнику питания.
• Студия «ЭлектроПро» закрывает полный цикл разработки: от ТЗ до подготовки производства, с прозрачными сроками и отчётностью.
• Стоимость разработки начинается от 180 000 ₽ для базового flyback-преобразователя до 65 Вт.
• Ошибки на этапе проектирования — недостаточная мощность, слабая EMI-фильтрация, отсутствие OVP — проявляются в серийной эксплуатации и стоят значительно дороже профилактики.
