Сабвуфер с фазоинвертором – расчет, настройка и типичные ошибки

Теория и практика “на пальцах”. Умельцам, у которых руки растут из плеч, а в голове – опилки.

Рис. 1 (видео) – музыка австралийских аборигенов: диджериду, басовая дудочка:

Сначала азы

Что такое фазоинвертор (ФИ) в колонке или сабвуфере? Это – пневмо-акустический РЕЗОНАТОР Гельмгольца. И как у всякого резонатора у него есть резонанс, весьма выраженный, с высокой добротностью и крутыми склонами, дудочка такая, на одной ноте поёт (см. Диджериду). Так, что в корпусе саба у нас два резонатора: активный (динамик) и пассивный (фазоинвертор). Оба они влияют друг на друга через упругую среду (воздух).

Назначение ФИ: уменьшение нижней рабочей частоты сабвуфера. Небольшое уменьшение. Вот и поглядим, стОит ли оно того.

“Преимущество“ ФИ перед закрытым ящиком (ЗЯ)

Мнение большинства: сабвуфер с ФИ играет низА в два раза громче, чем ЗЯ вследствие более высокого КПД. Ну-ну.. А если бы он играл низА в четыре раза громче? Или в шесть? Счастье-то какО!

Утверждение, что сабы с фазоинвертором воспроизводят низкие частоты значительно громче, чем сабы типа ЗЯ – это прославление идиотизма безграмотного разработчика. И отчасти своей неграмотности. Да, действительно, сабы с ФИ МОГУТ играть низА громче, чем ЗЯ, НО БЫТЬ ТАКОГО НЕ ДОЛЖНО! Это искажение тонального баланса муз. произведения на частотах близких к резонансу ФИ. Чтобы вам было понятно, это и есть бУхание саба на одной ноте. Зато с высоким КПД, что для некоторых, надо полагать, особо приятно.

В сабе с ФИ басы должны быть НЕ ГРОМЧЕ, А НИЖЕ, чем в ЗЯ.

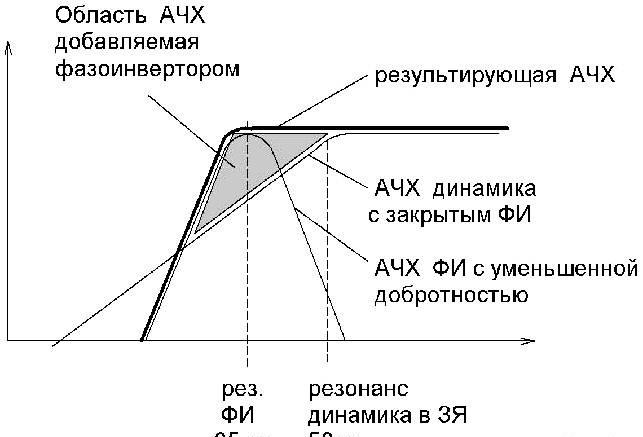

Рис. 2 – правильно рассчитанный и настроенный ФИ:

Сабвуфер с фазоинвертором - расчет, настройка и типичные ошибки

Да, именно так: преимущество правильного ФИ над ЗЯ не настолько велико, как его рекламируют. Поэтому и делают горбатые бубнилки подешевле и попроще, чтоб “колбасило”. (boombox – бУхало)

Ошибка 1-я

Рис. 3 – не настроенный фазоинвертор:

Сабвуфер с фазоинвертором - расчет, настройка и типичные ошибки

Типичный представитель сабвуферов с ФИ, бубнящий на одной ноте с высоким КПД. Годится для кинушек и игрушек, совершенно не годен для музона. Для музыки регулировка низких частот должна начинаться с 500-600 Гц и плавно повышаться к 20-40-ка герцам.

Следует уравнять по громкости звучания два резонанса: ФИ и динамика. Перекос излишней громкости ФИ над остальными низами устраняется совершенно кощунственным методом: надо своими ручками уменьшить отдачу фазоинвертора, завалить чрезмерный КПД. Ес-тес-но, на слух низов поубавится, зато они будут ровные, и на 35-40 % ниже, чем в ЗЯ. Как собственно и должен играть хорошо отлаженный ФИ-саб.

Задавить резонанс не сложно: надо уменьшить добротность ФИ созданием небольшого акустического сопротивления, помещая в трубу резонатора волокнистый материал. Какой и сколько подбирается опытным путём, лучше с генератором и можно на слух. Для снижения добротности резонатора (а вовсе не от тараканов), некоторые фирмы ставят в трубу мелкую, эластичную, упругую капроновую сетку, что-то вроде колготок, но в нашем случае можно просто затолкать не самый вонючий носок или шмат синтепона. Получается нечто промежуточное между чистым ФИ и чистым ЗЯ, и это нечто можно регулировать, подбирать. Операция займёт минимум времени: ломать – не строить.
