S-50B – новый шпон и реставрация АС

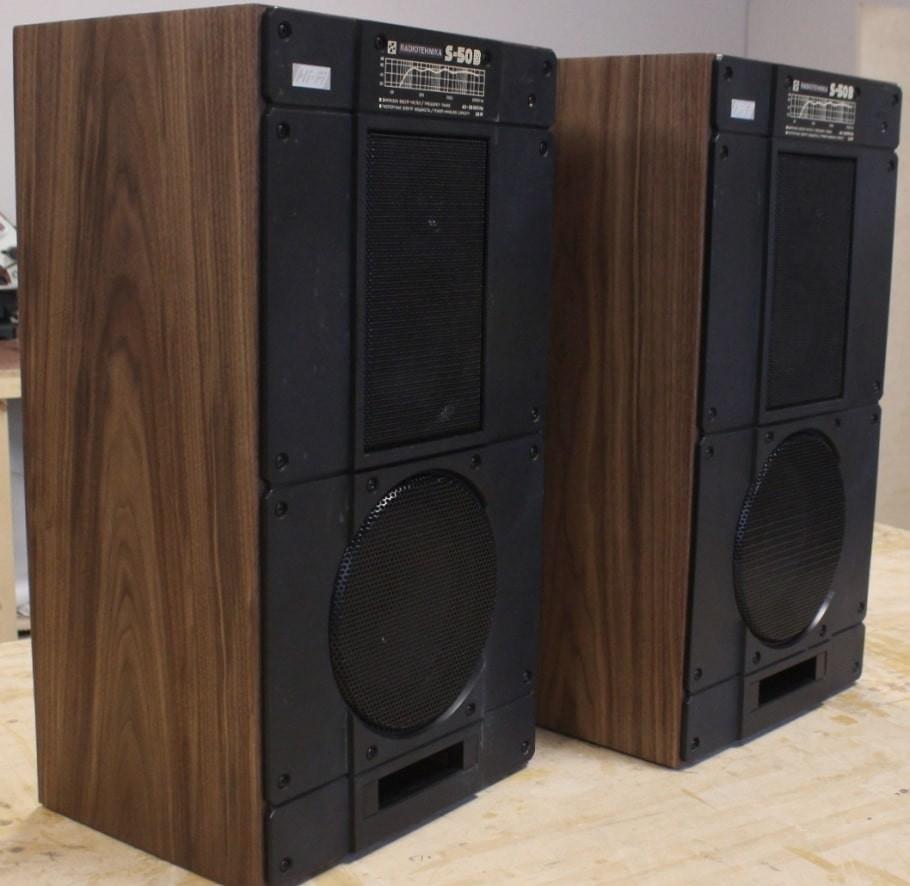

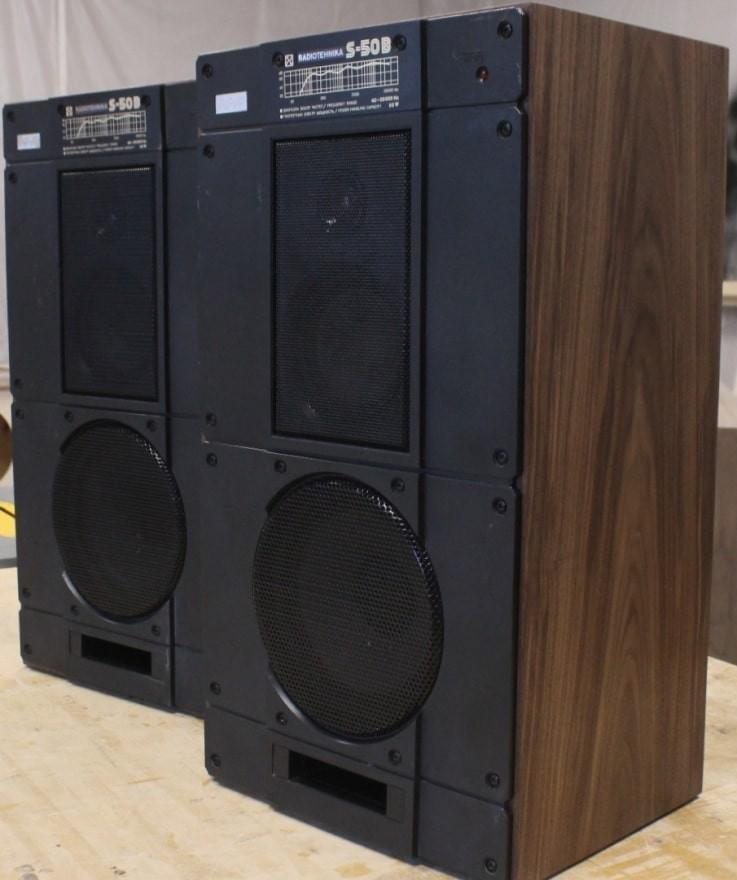

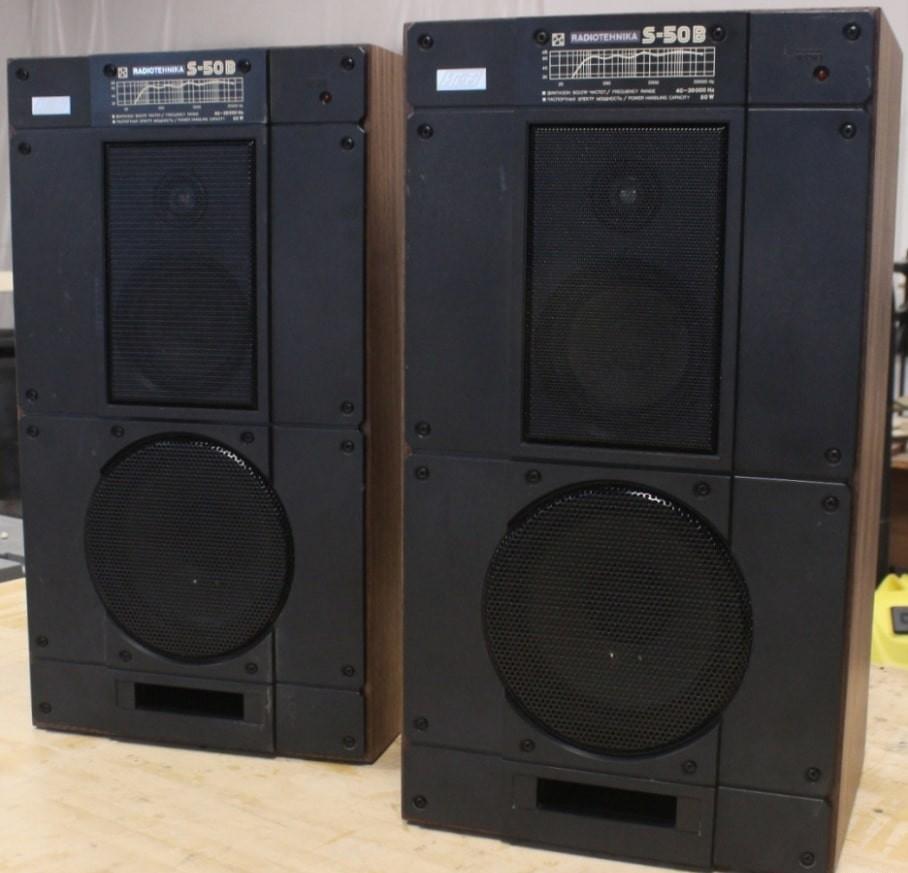

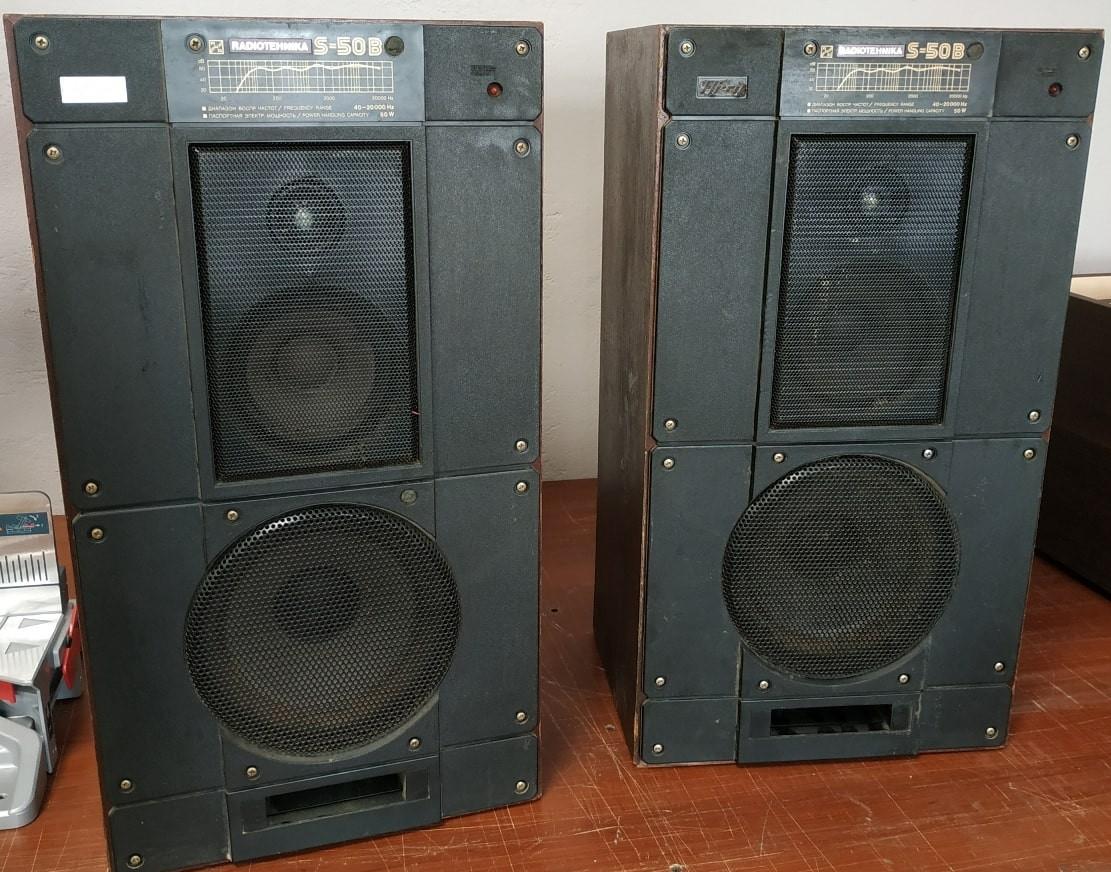

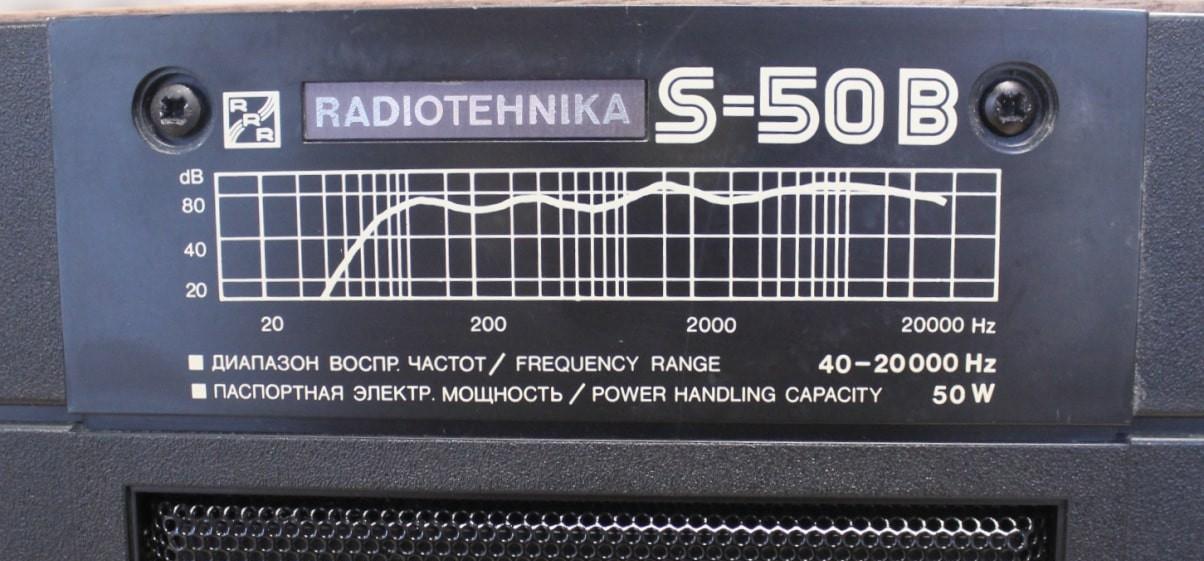

Реставрация акустических систем S-50B от Radiotehnika. Это 3-х полосные системы в оформлении фазоинвертор. В работе они будут полностью перебраны и получат новый натуральный шпон американского ореха толщиной 0,6 мм. Внешне шпон будет покрыт твердым воском. В остальном АС останутся без изменений.

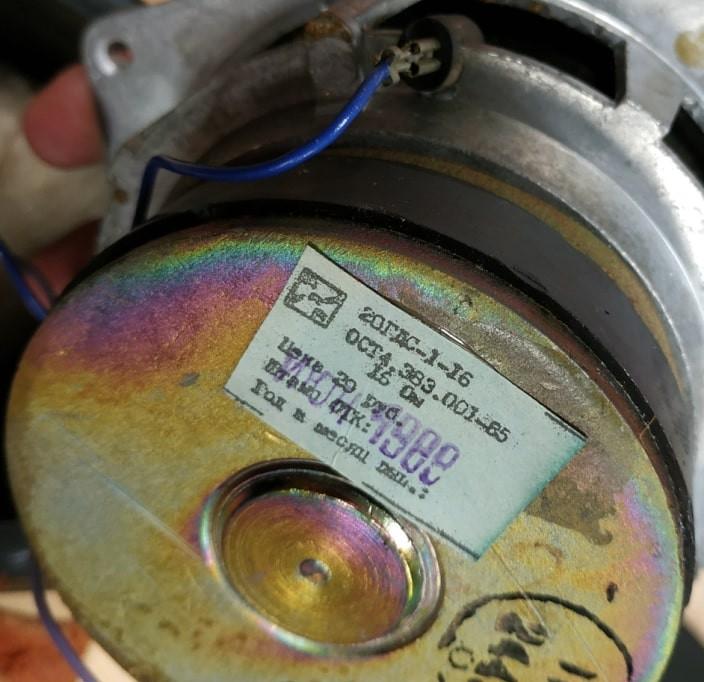

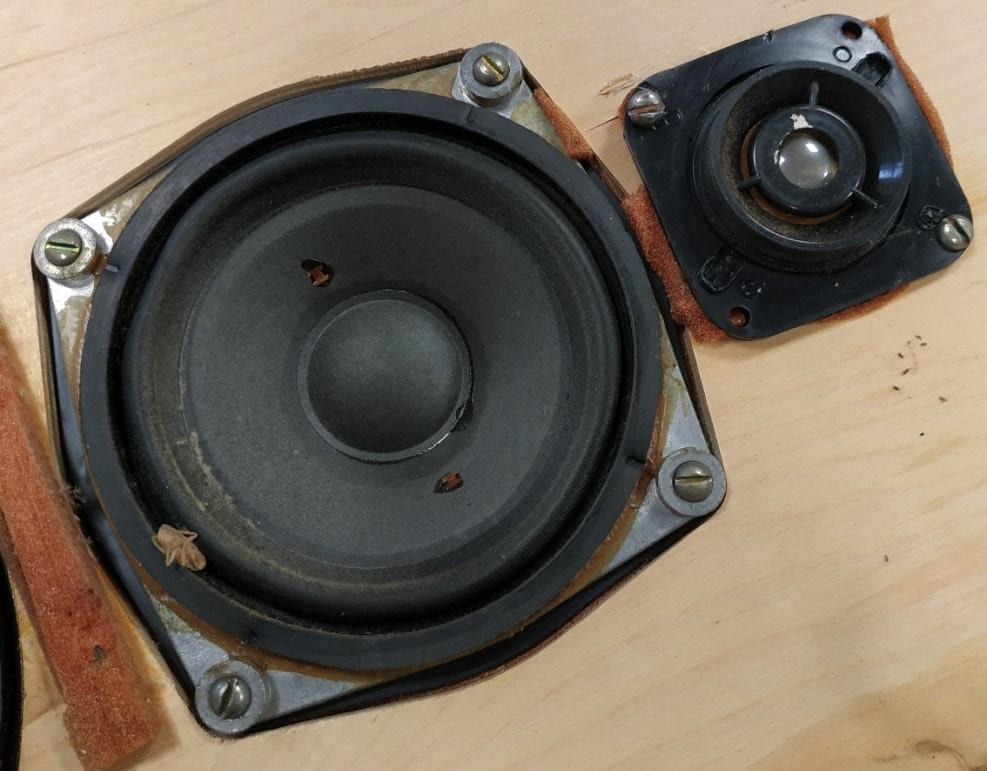

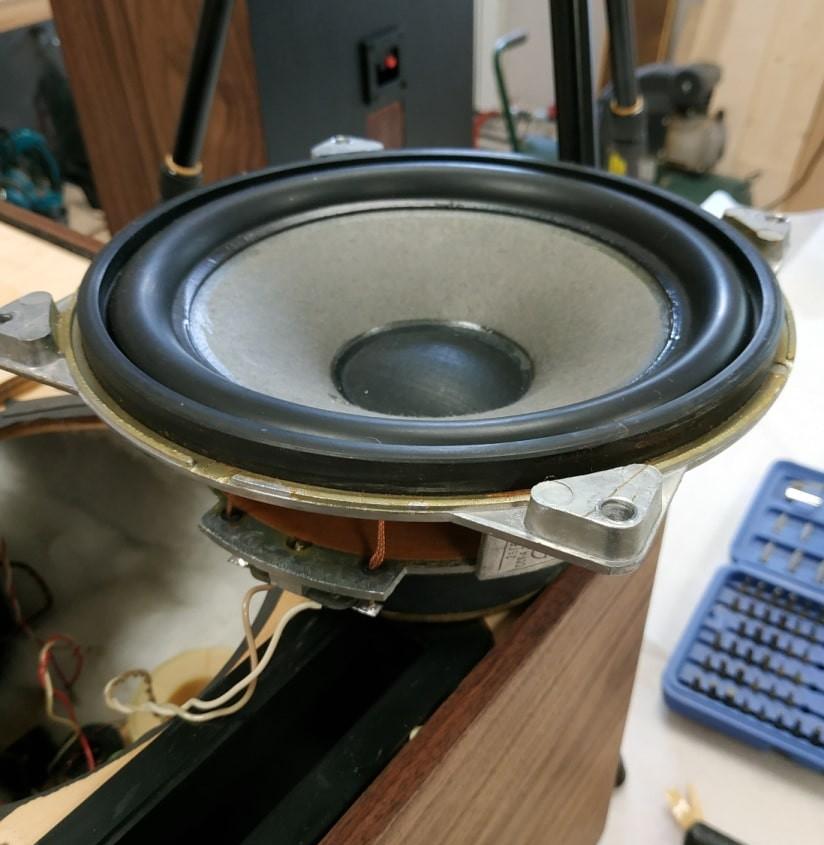

 НЧ и СЧ динамики имеют резиновые подвесы, которые не нуждаются в замене. Среднечастотный громкоговоритель 20ГДС-1-16 и высокочастотный 6ГДВ-1-16:

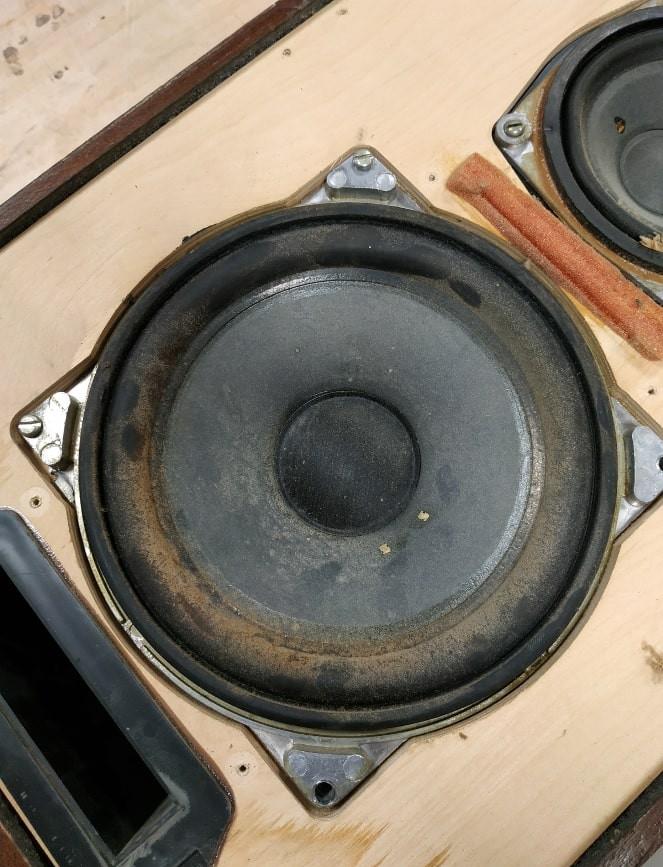

 Низкочастотный громогоовритель 35ГДН-1-8:

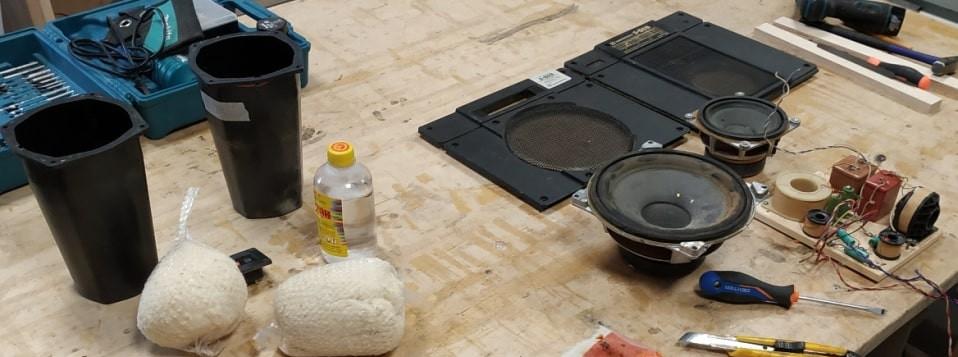

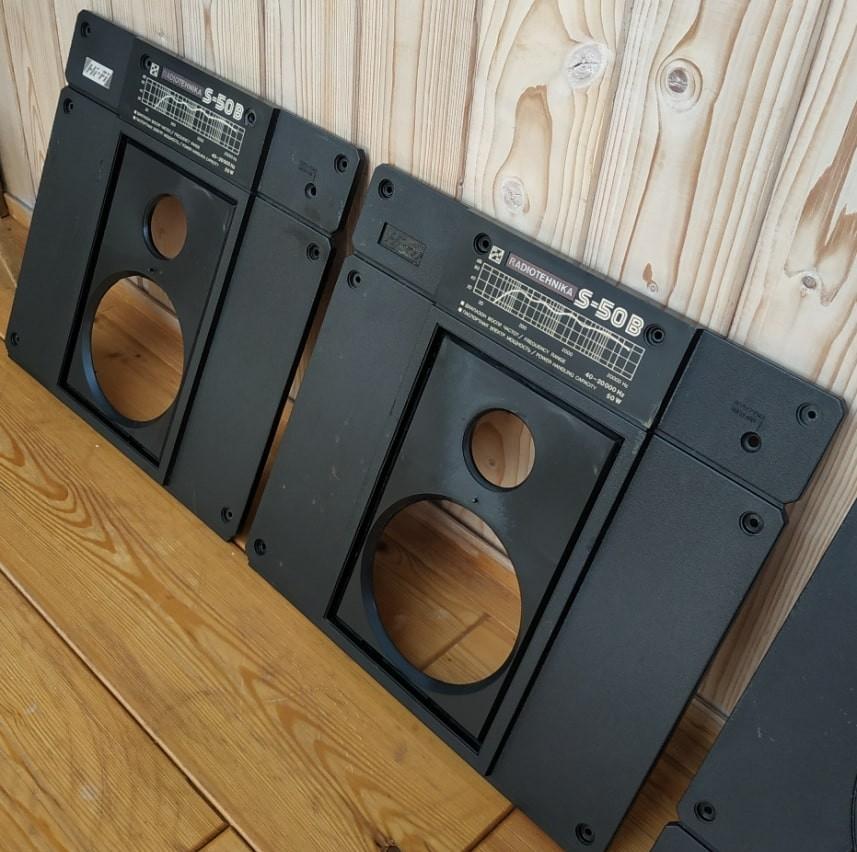

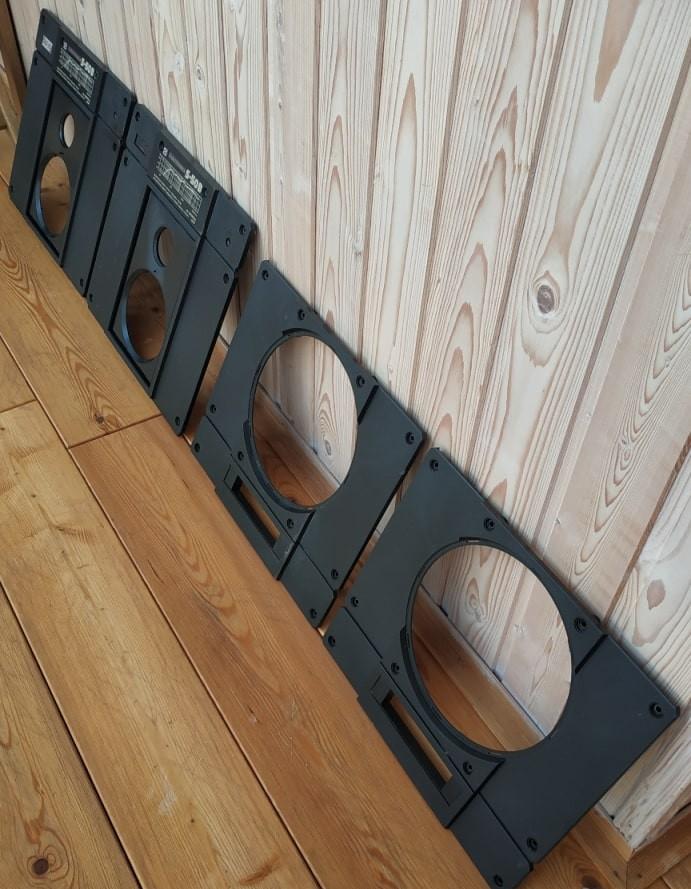

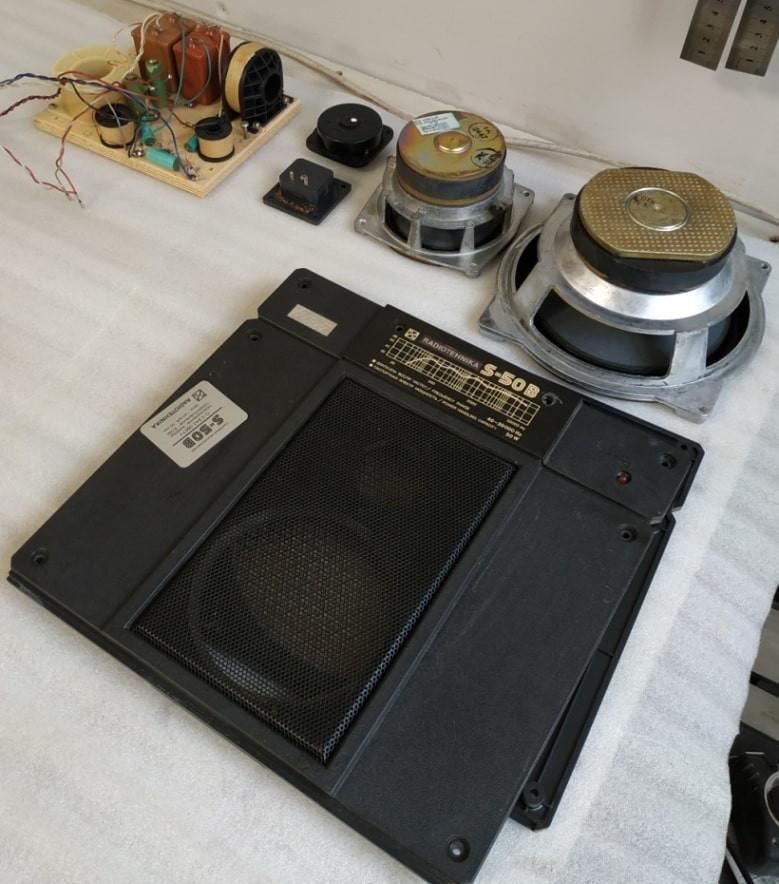

Все детали очищены и отмыты:

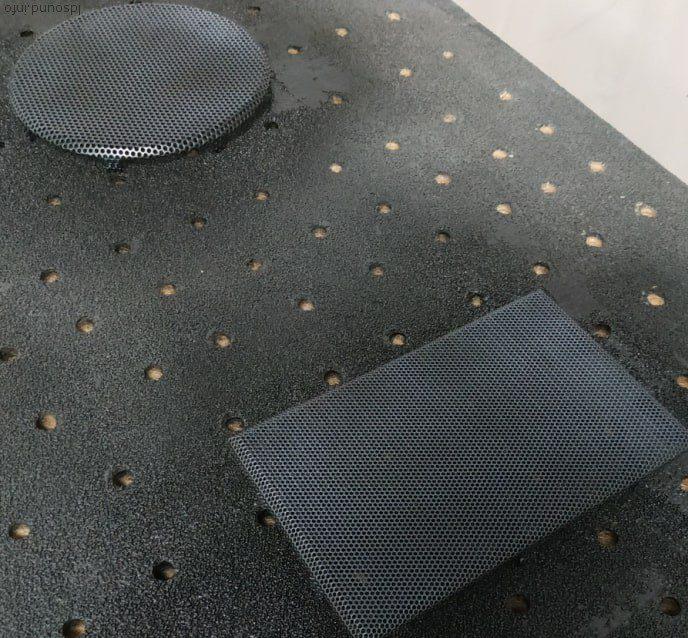

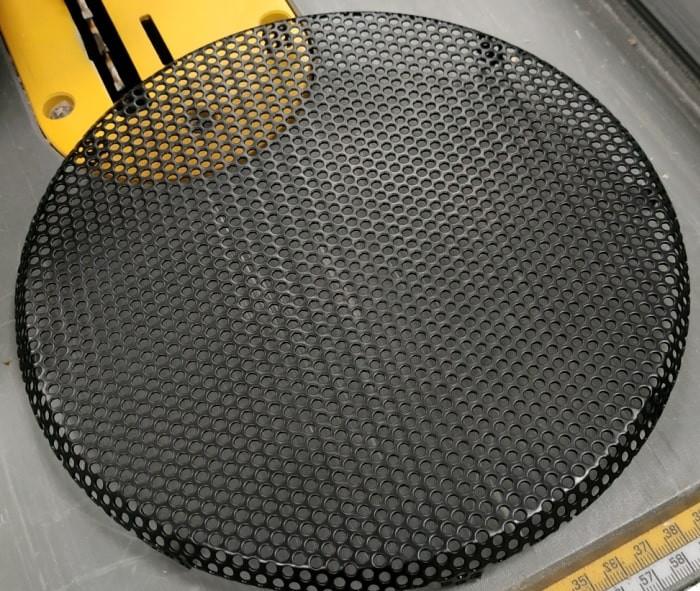

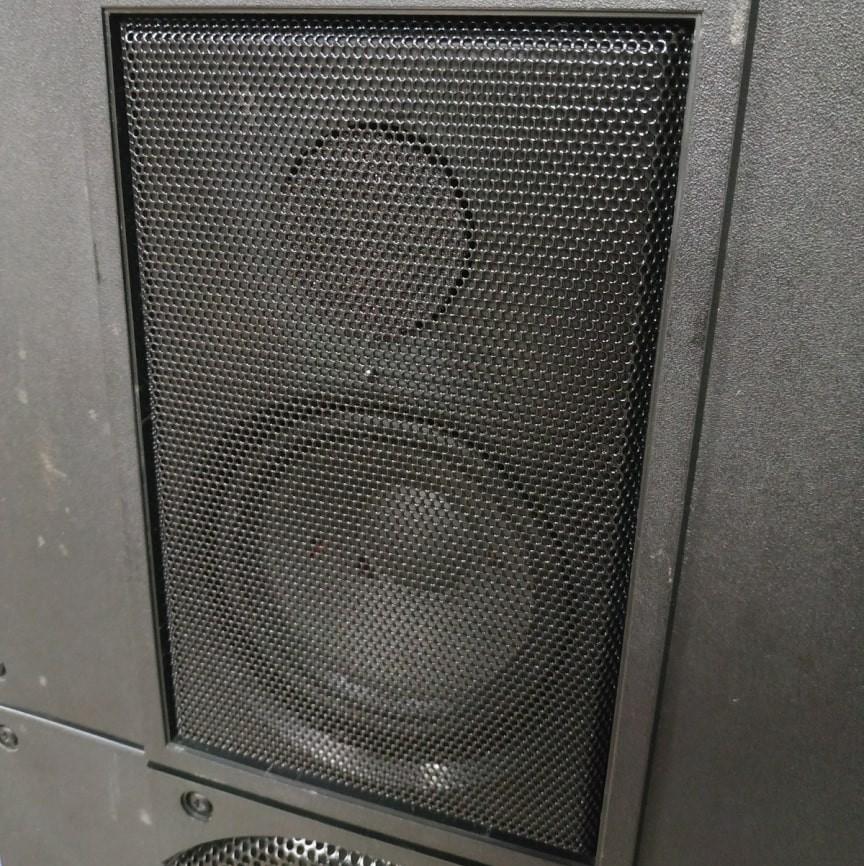

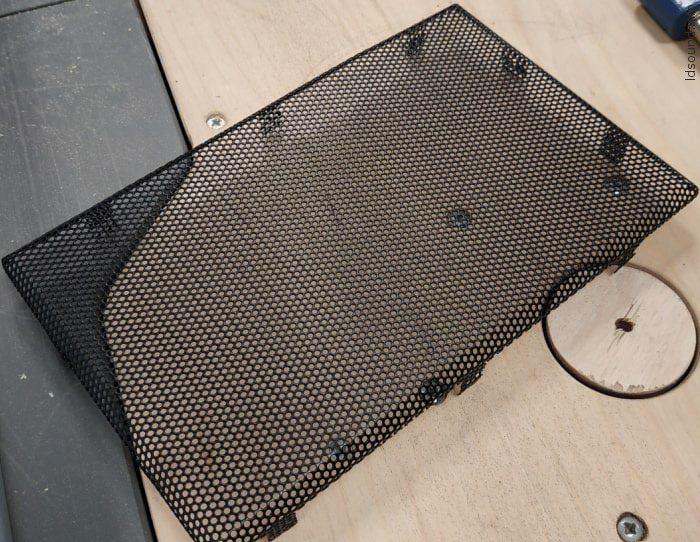

Металлические сетки окрашены заново:

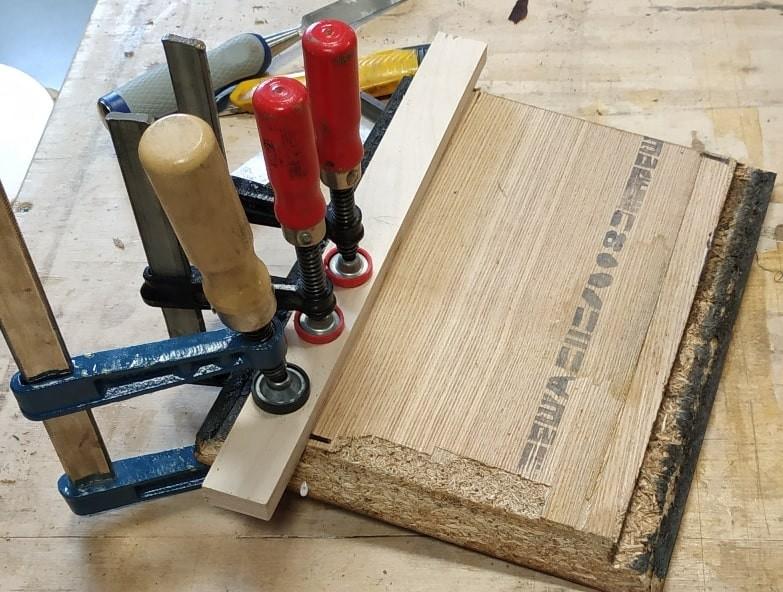

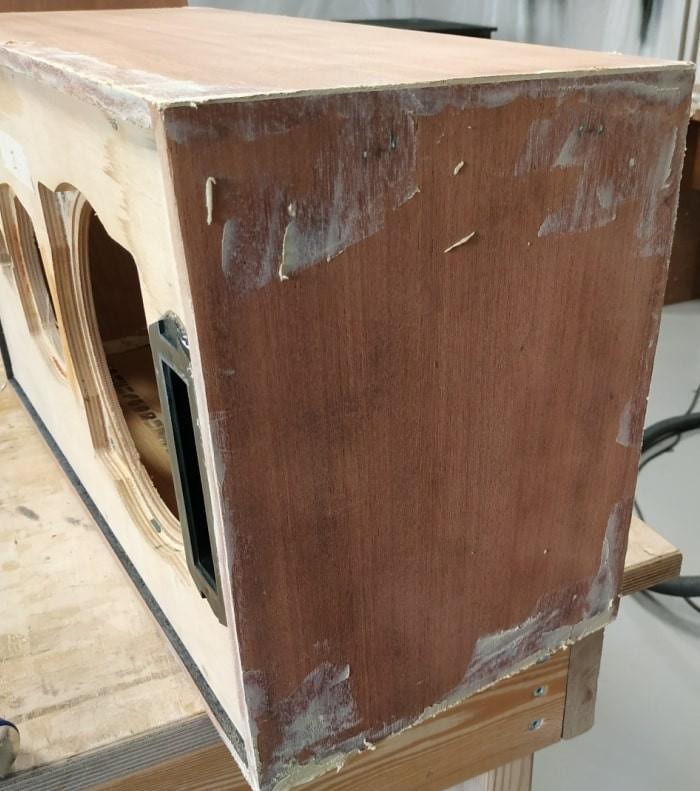

Нижнюю панель пришлось восстановить, а сам корпус заново склеить в нижней части.

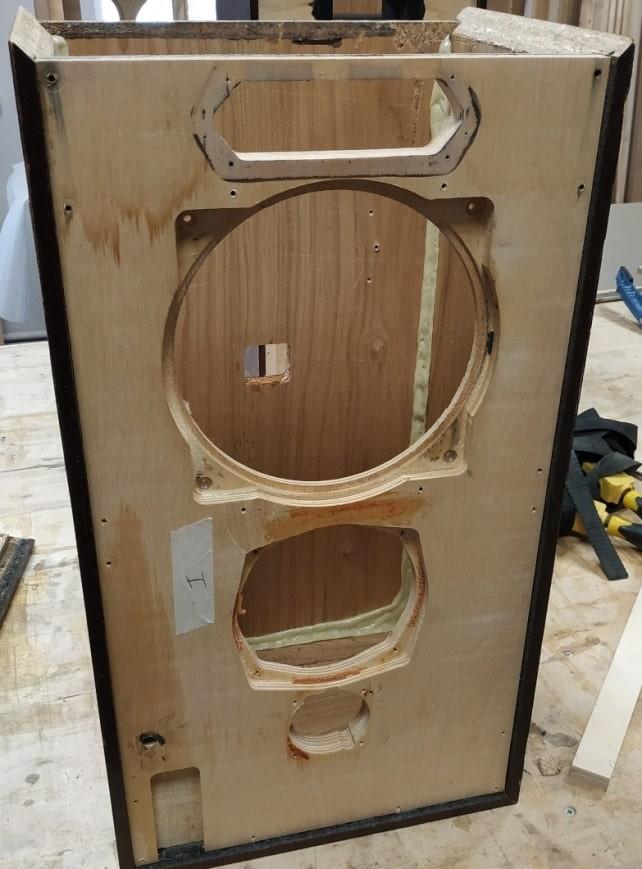

Изнутри корпус оклеен тонкой фанерой.

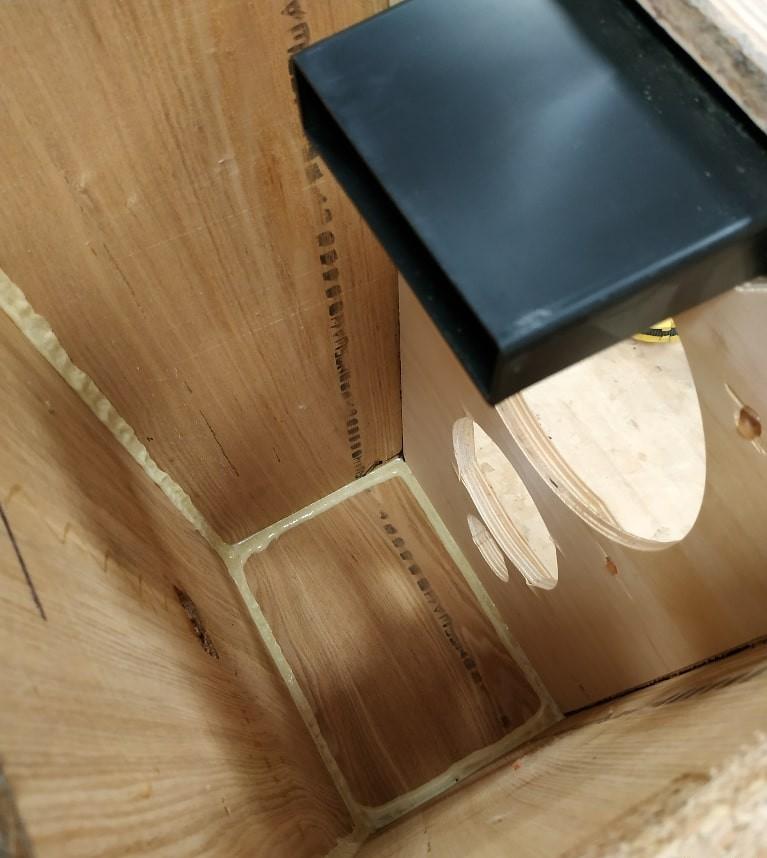

Изнутри все стыки герметизируем:

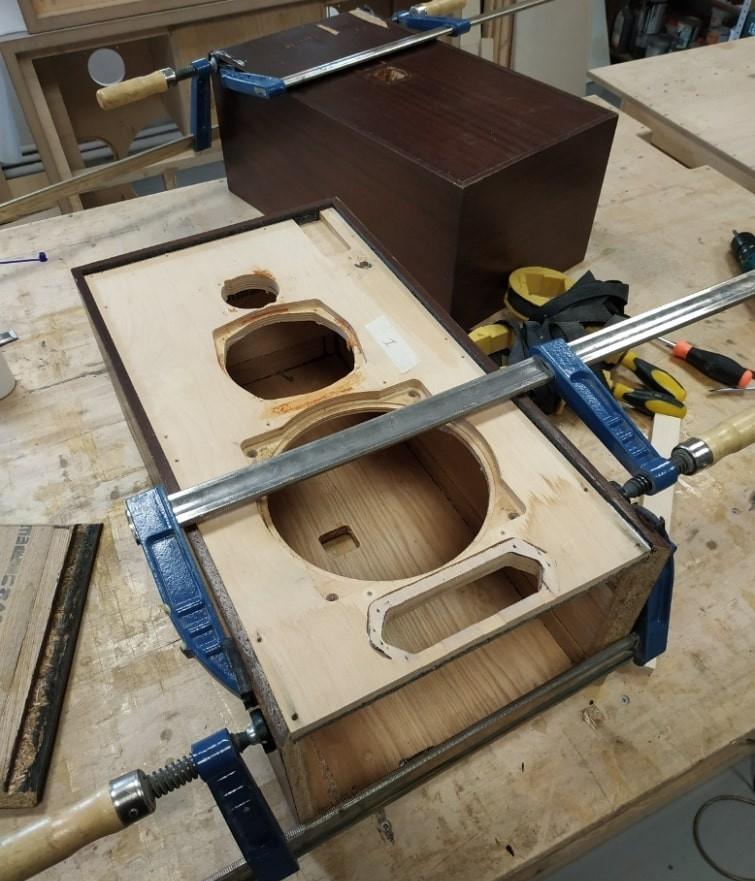

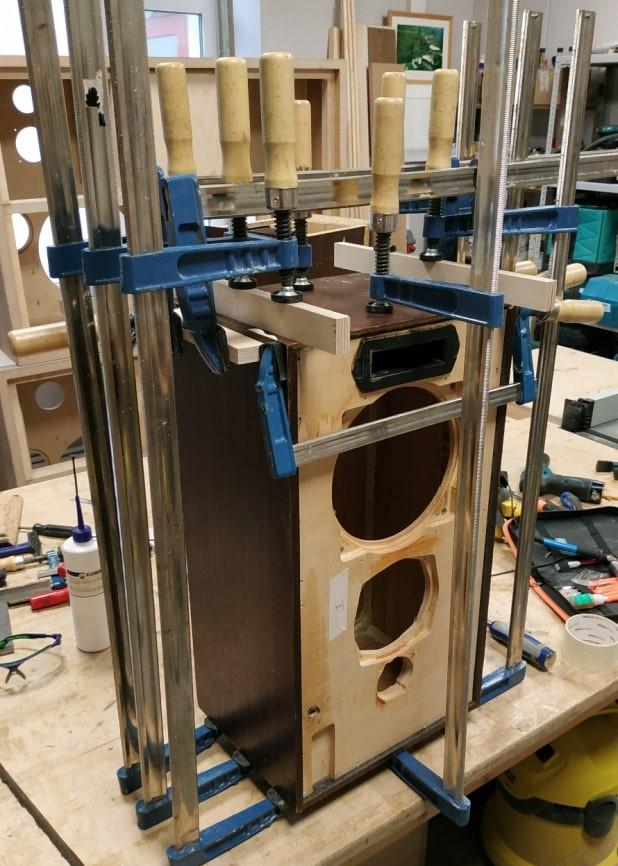

Вклеиваем нижнюю панель на ее место:

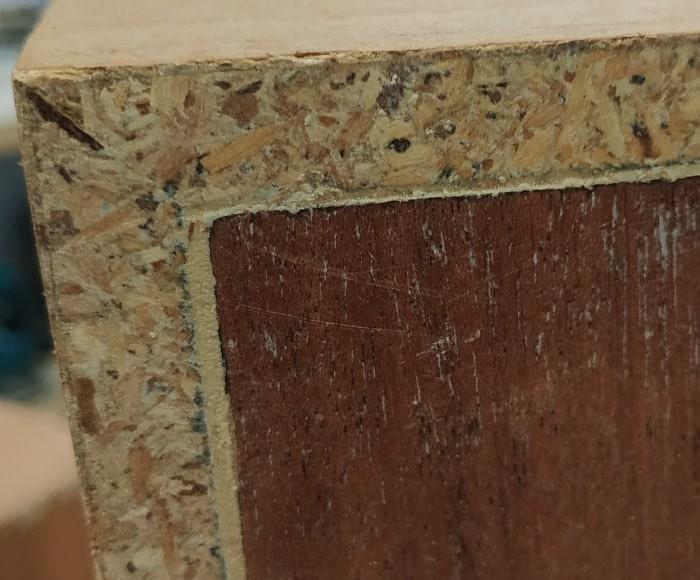

Выравниваем поверхность шпаклевкой:

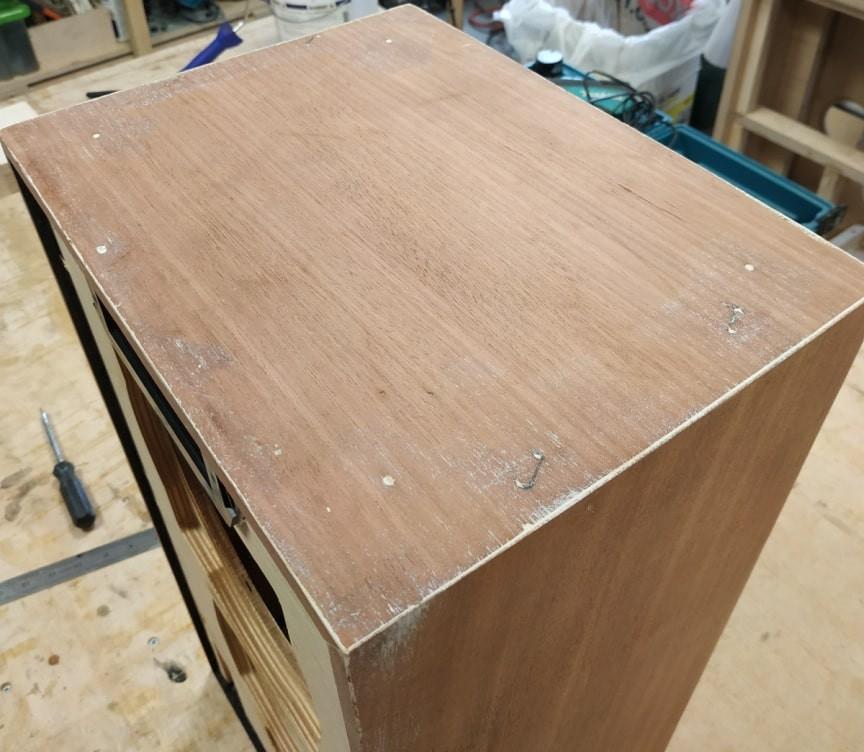

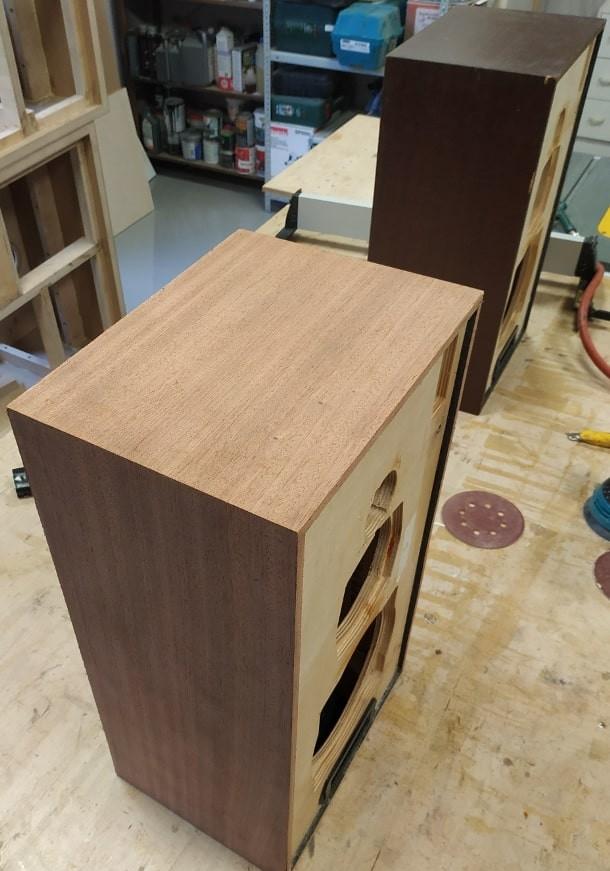

Подготавливаем под поклейку:

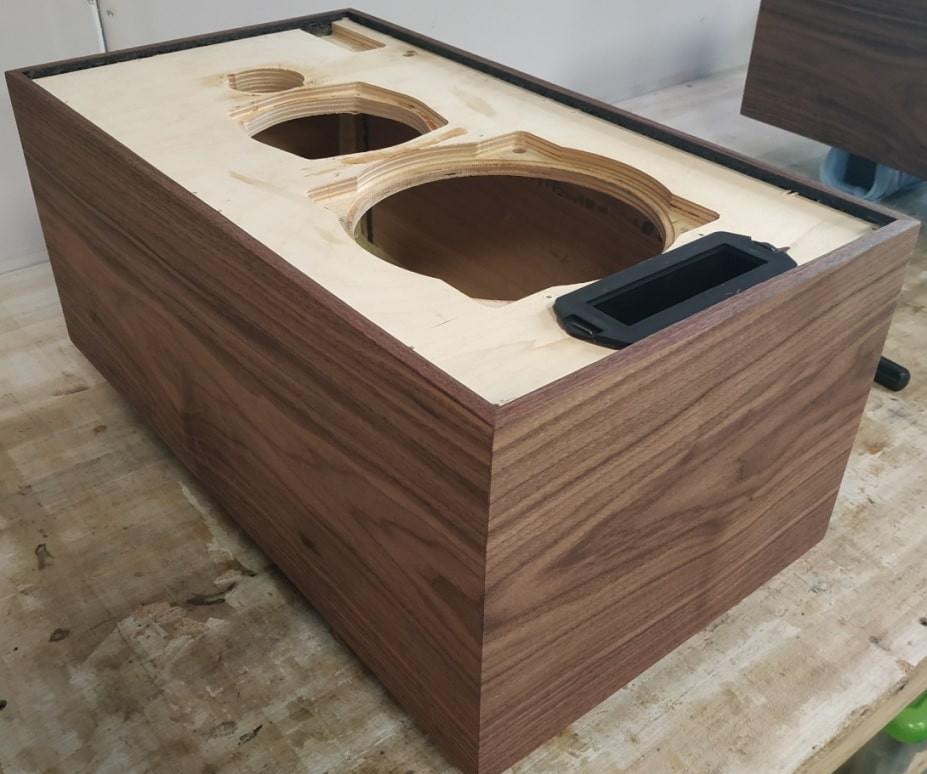

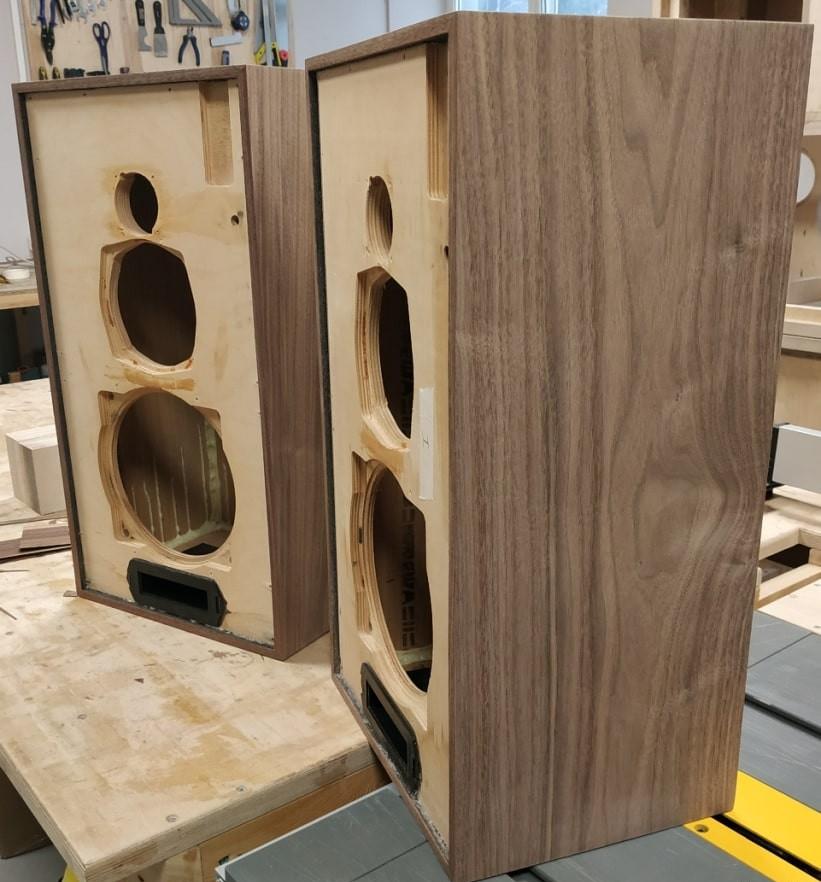

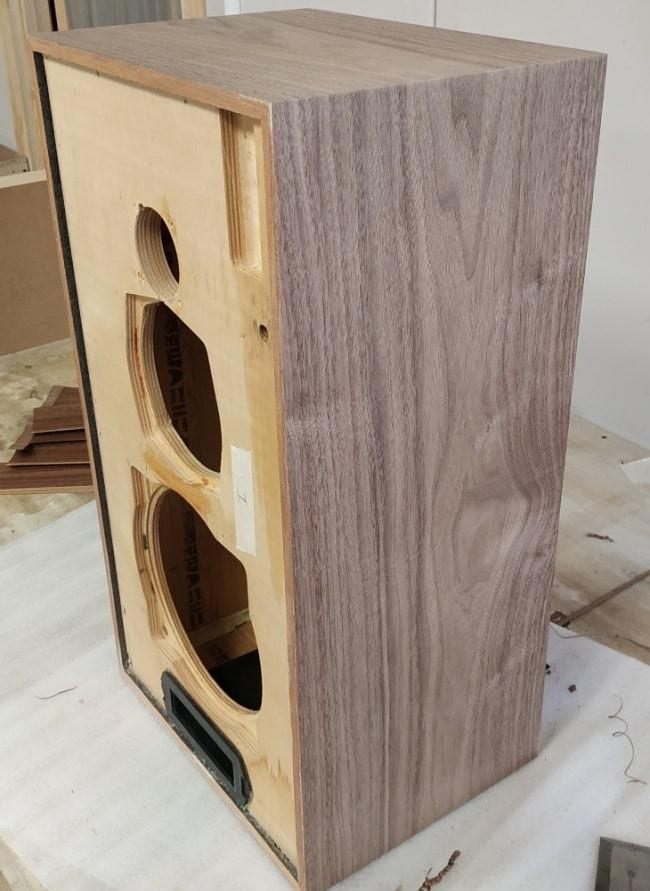

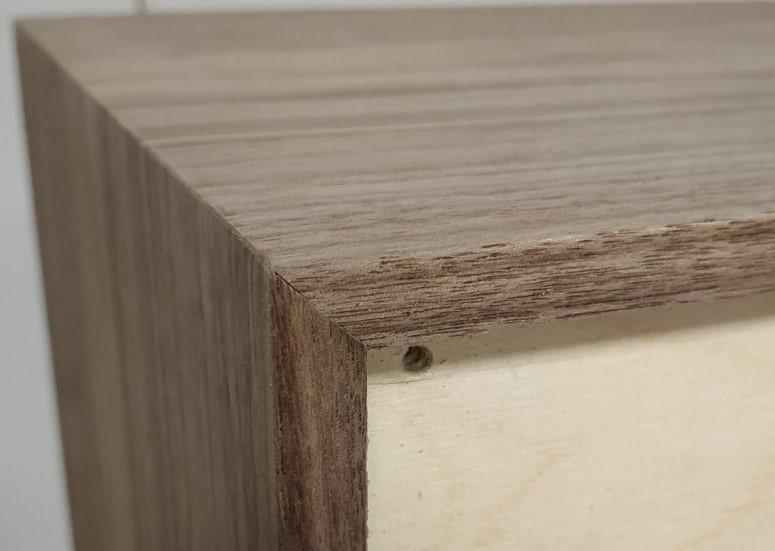

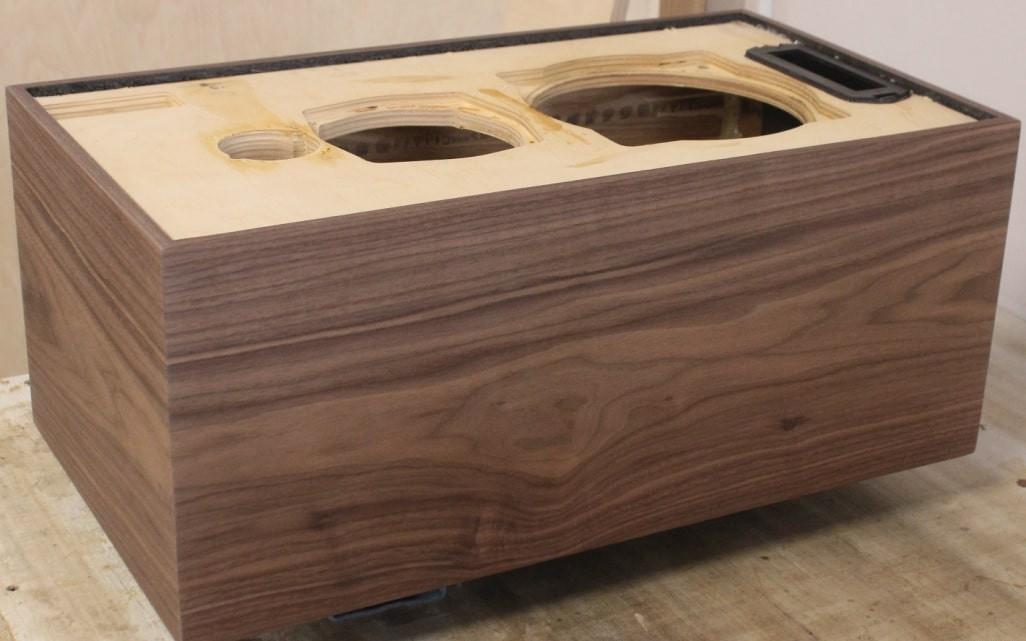

Шпон поклеен:

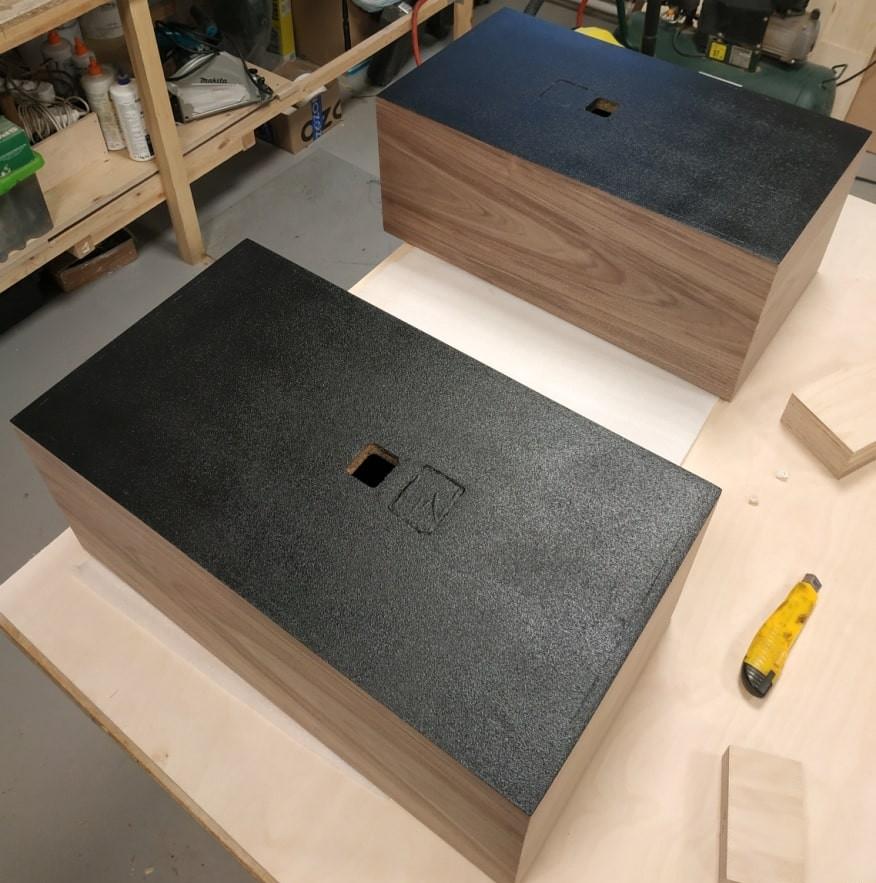

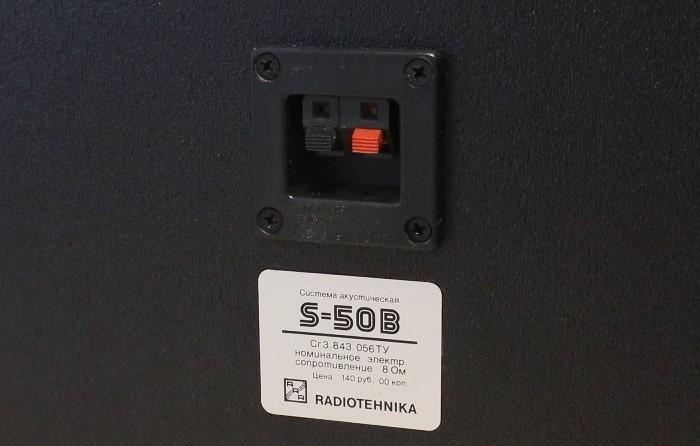

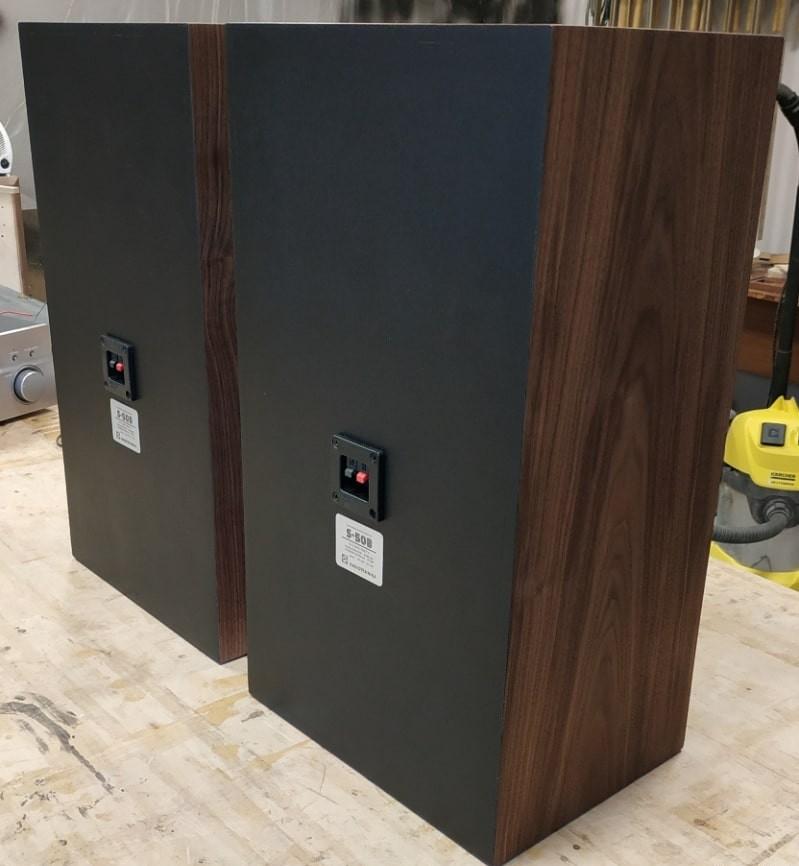

Задняя стенка полностью окрашена в черный цвет:

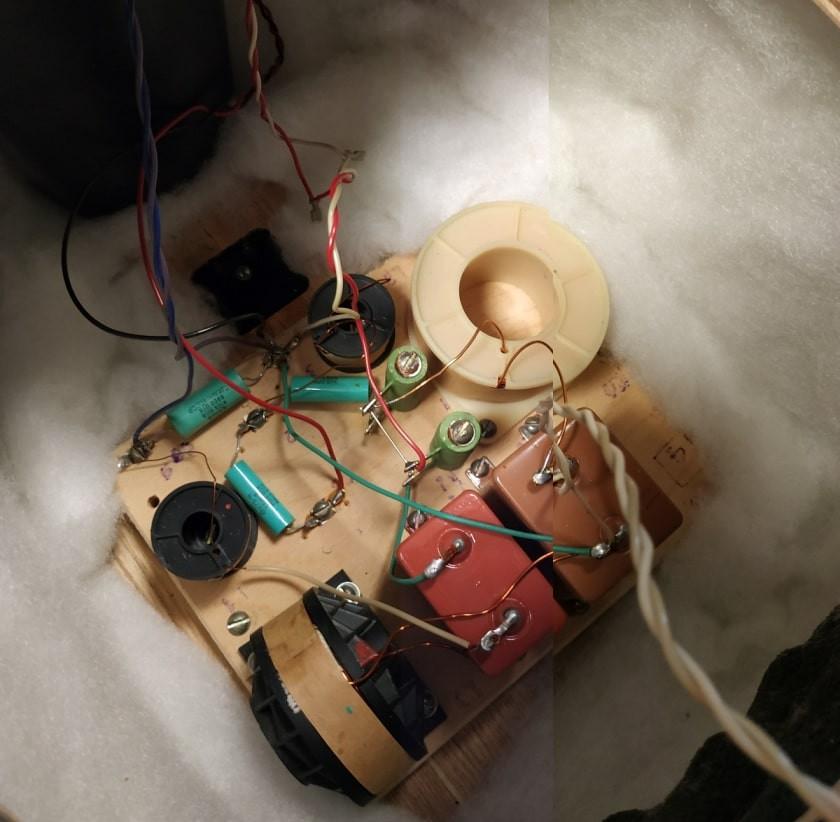

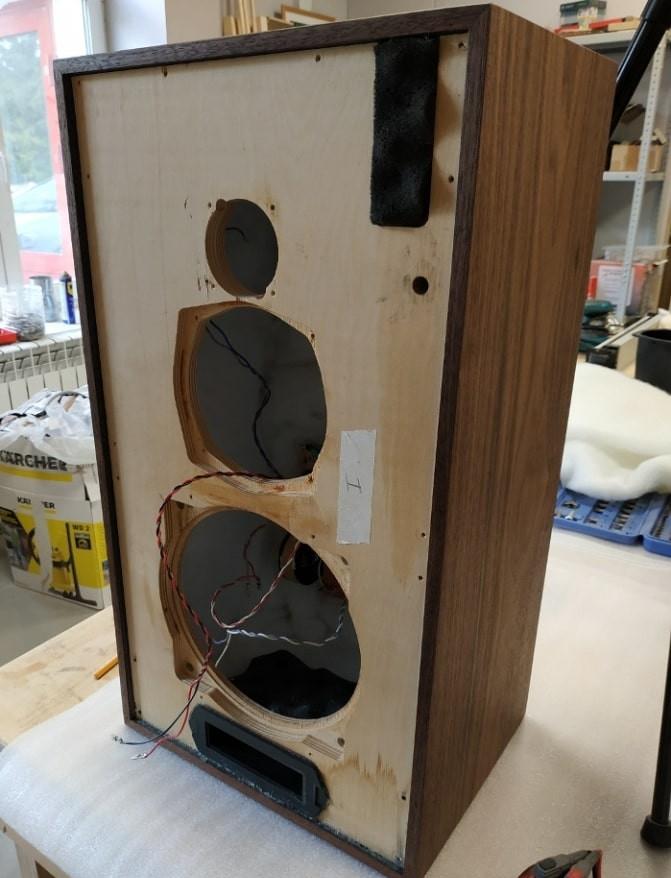

Корпуса готовы, можно приступать к сборке. Изнутри корпус оклеен синтепоном. Первым делом устанавливаем плату фильтров:

Под плату индикации перегрузки приклеен поролон:

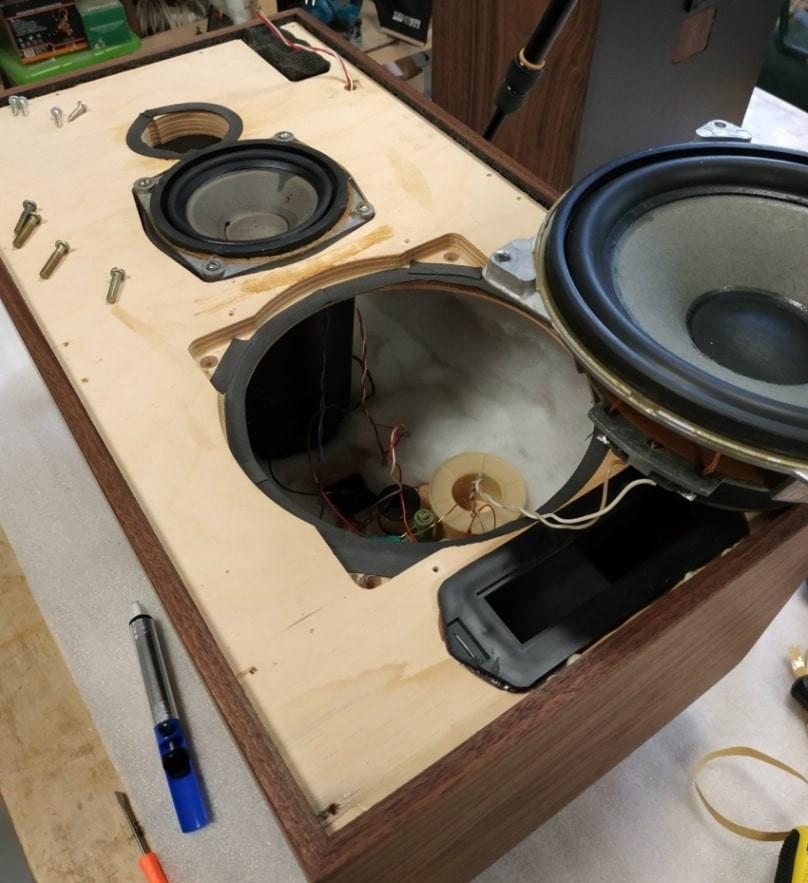

Под динамиками приклеиваем новы уплотнитель:

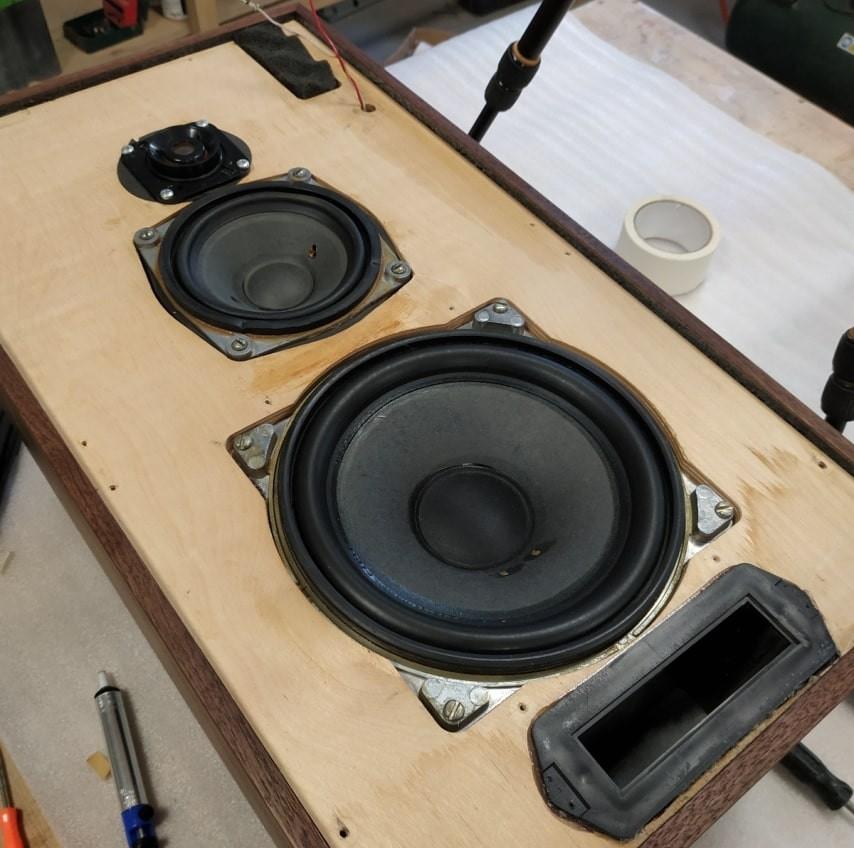

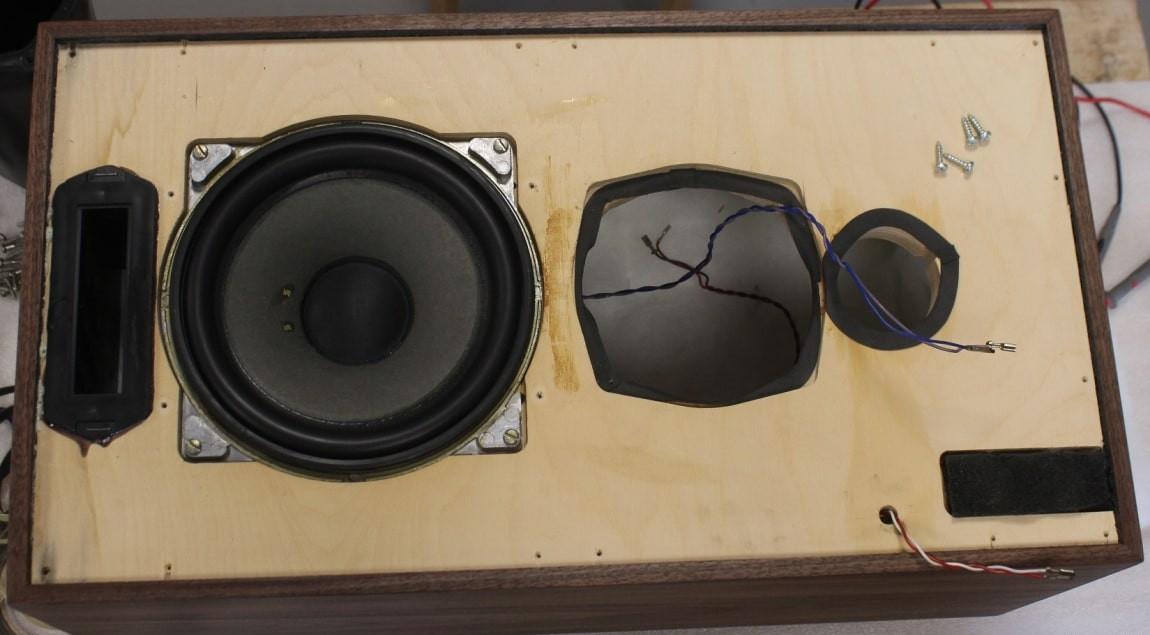

Все детали на месте, остается дело за лицевой панелью.

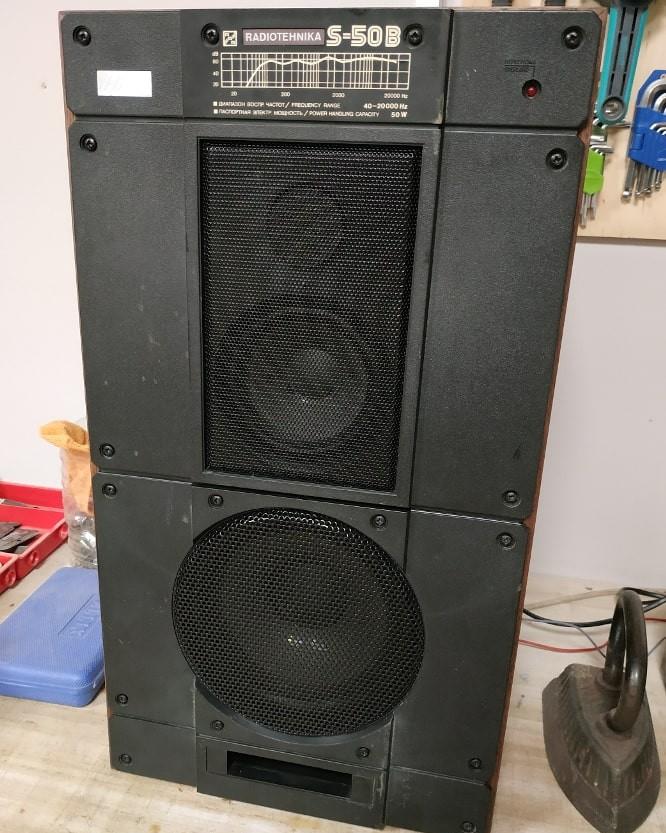

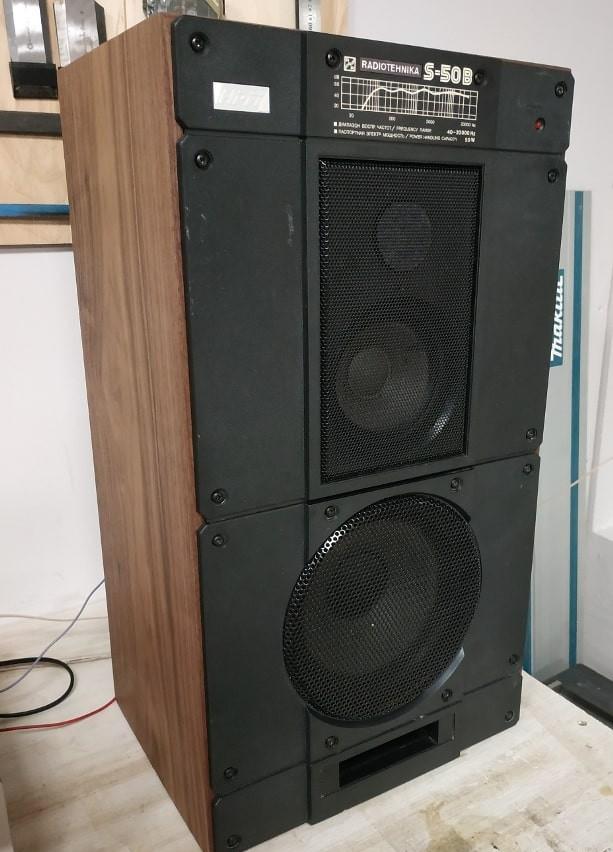

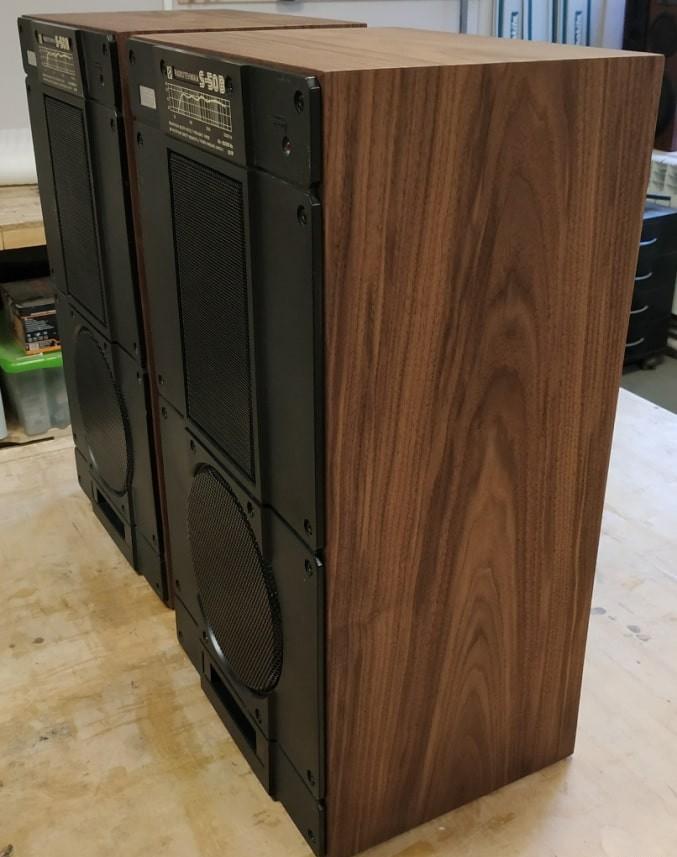

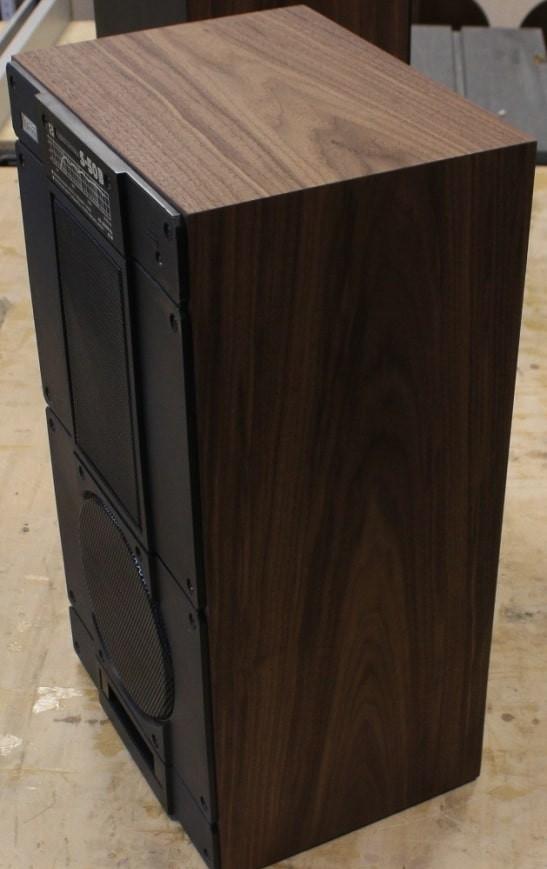

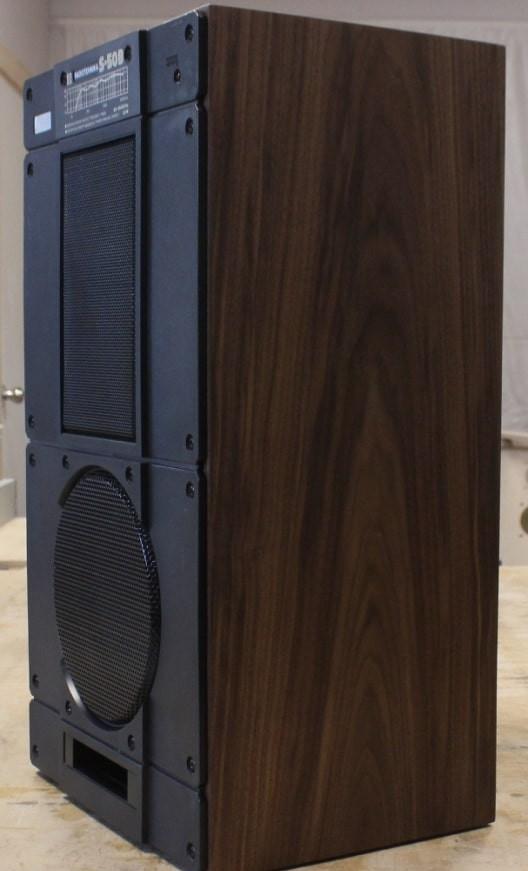

АС собрана:

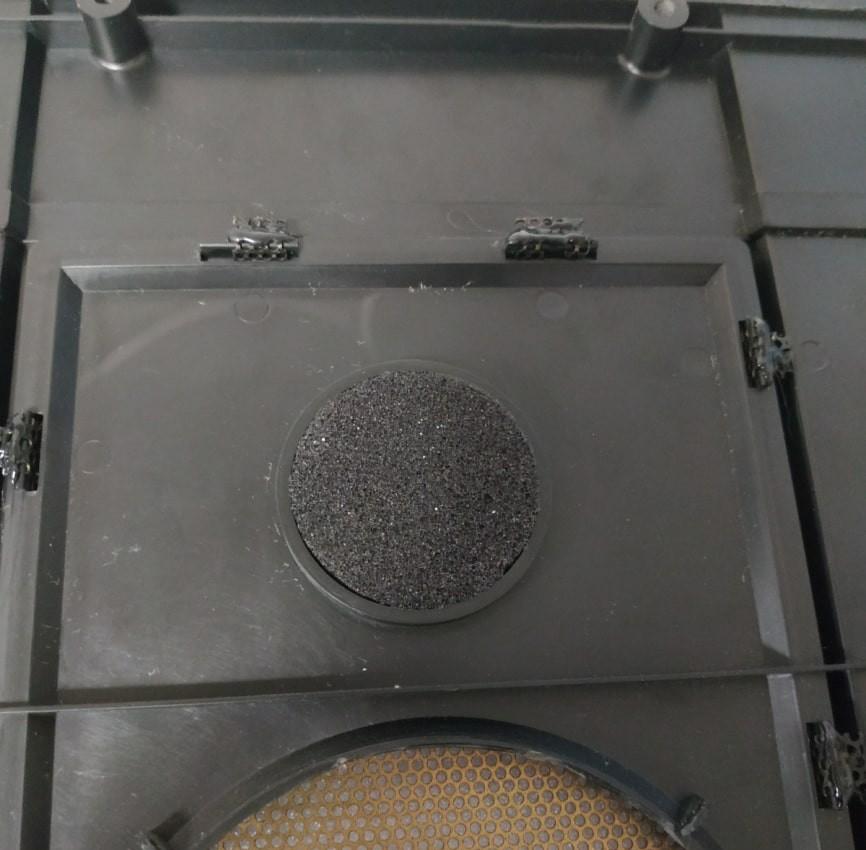

Под ВЧ динамик добавлен поролон, чтобы немного загасить уровень высоких частот.

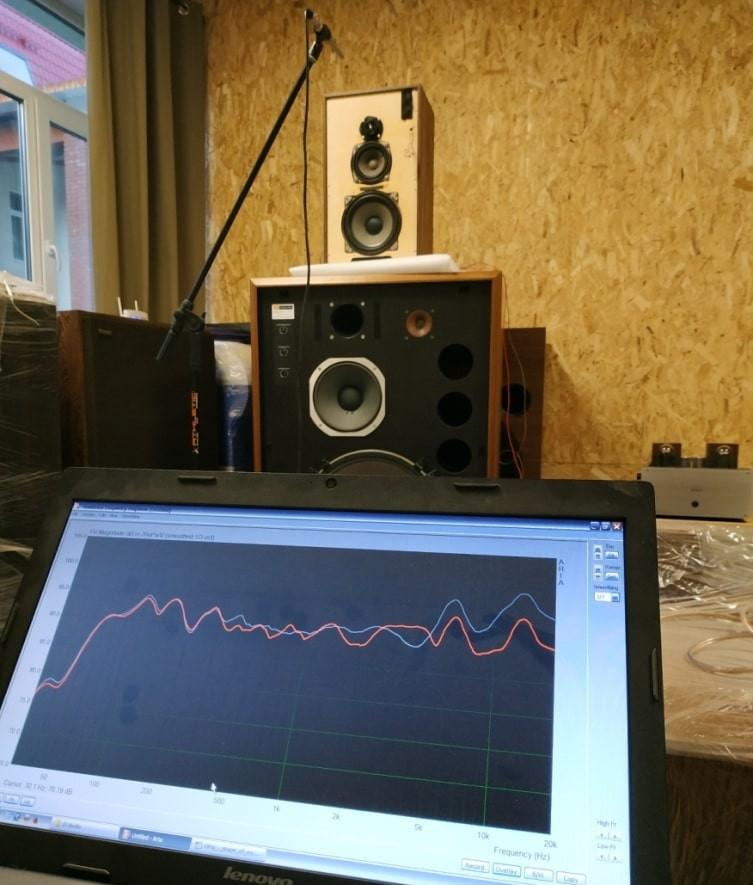

АЧХ (синий – без поролона, красный – с поролоном):

Автор работы: Антон Мороз
