S-50B – краткий анализ фильтров

Попытку уже совершал ранее (/akustika-sssr/radiotehnika-s-50b/comment-page-2/ – comment-46572), но мной была допущена ошибка в суммировании уровней (https://.club/index.php?threads/po-grafikam-ot-multisima.472/). Исправляюсь.

Приблизительная суммарная АЧХ фильтров (построена исходя из нулевого сдвига фаз от смещения акустических центров и идеальных ФЧХ динамиков, что, в общем случае, неверно):

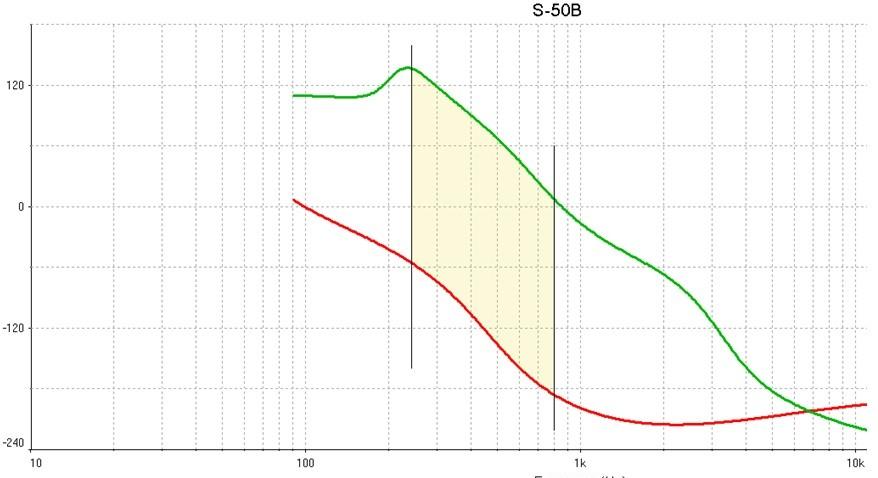

Дополнительно проверяю фазировку по разнице фаз между токами в НЧ (красная кривая) и в СЧ (зелёная кривая) динамиках:

В зоне совместной работы (250…800 Гц) разница фаз стабильно 190 градусов, что требует ПРОТИВОФАЗНОГО включения НЧ и СЧ динамиков и вполне логично для стыка двух полос со вторым порядком. Сдвиг фаз на частоте раздела (500 Гц) из-за смещения акустических центров несущественен. Суммарная АЧХ приведена для противофазного включения. Но на заводской схеме они… В ФАЗЕ! Запомним.

Что имеем по АЧХ. Срез ФНЧ по -3дБ около 450 Гц, и круто вниз. Учитывая приличный подъём АЧХ у 25ГД-26 выше 500 Гц, как бы неплохо. Но зачем тогда здесь же огромная отдача СЧ звена? Добавьте работу баффл-эффекта, +1,5…2дБ в области 500…1000 Гц. Получим примерно +5дБ на 700 Гц, бас благополучно уходит в тундра (маскируется). АЧХ фильтра СЧ звена напоминает рекомендованную из паспорта: https://.club/index.php?threads/20-gds-1-8-15-gd-11.309/post-15409. Следовательно, фильтр рассчитан под экземпляры 20ГДС-1-16, у которых на 1,5 кГц горб, а не провал. Общий уровень СЧ явно завышен, как и номинал конденсатора в 20 мкФ. Для чего? Чувствительность АС заявлена 85 дБ/Вт, а у НЧ динамика без фильтра – 84дБ/Вт, вот срединкой уровень для громкости и подняли
