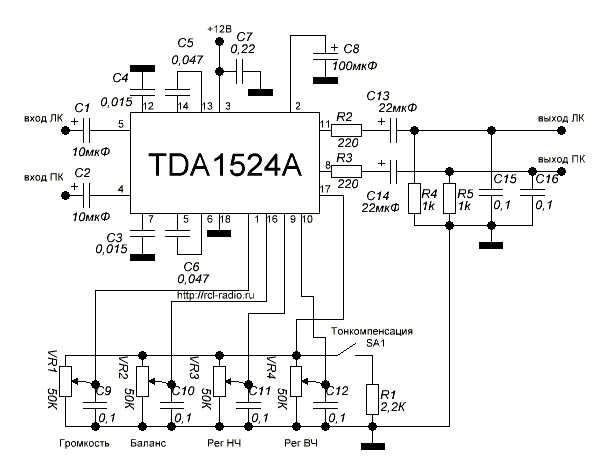

На рисунке показана схема простого регулятора громкости, баланса и тембра (ВЧ НЧ) на ИМС TDA1524A. Схема достаточна проста, в настройке не нуждается.

7832468324687

Регулятор на TDA1524A имеет следующие технические характеристики:

  • Полоса частот 20-20 000Гц
  • Регулировка тембра на частоте 40Гц (bass) -19/+17db
  • Регулировка тембра на частоте 16кГц (treble) -15/+15db
  • Регулировка баланса -40db
  • Входное сопротивление 10-60Kом
  • Выходное сопротивление 300Ом
  • Регулировка громкости не менее -80/+21,5db
  • Коэффициент гармоник не более 0,3%
  • Относительный уровень шумов не более -80db
  • Напряжение питания 6-18В

Микросхема представляет собой двухканальный регулятор громкости, баланса и тембра низких и высоких частот, так же предусмотрена частотная компенсация. Переменные резисторы можно из схемы исключить если Вы собираетесь использовать электронный способ регулирования. Переключатель SA1 (тонкомпенсация) должен быть фиксированным.
