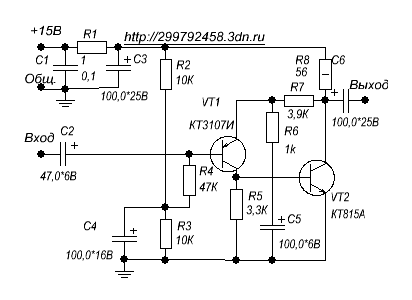

На рисунке показана схема простого усилителя для головных телефонов(наушников) на 2-х транзисторах который имеет следующие характеристики:

  • Выходная мощность 0,1Вт
  • Коэффициент гармоник 0,07%
  • Диапазон частот 20…20000Гц
  • Напряжение питания 15В
  • Ток потребления 120 мА

Схема представляет собой двухкаскадный усилитель с выходным транзистором, работающий в линейном режиме А с током покоя около 120 мА. Цепь ООС C5R6R7. Усиление всего узла определяют резисторы R6R7. Усилитель обеспечивает максимальное выходное напряжение до 4В на сопротивлении нагрузки 100Ом при коэффициенте гармоник на частоте 1кГц не более 0,1% что соответствует выходной мощности 0,16Вт.

**VT2 необходимо установить на небольшой радиатор.

Литература МРБ1140
