Эквалайзер Прибой Э014С: технические характеристики и применение

Изготовитель: завод “Прибой”, г. Таганрог, выпуск с 1988 года. Этот прибор является ярким примером советской Hi-Fi аппаратуры, сочетающей в себе надежную элементную базу и продуманную схемотехнику для коррекции звукового сигнала.

Назначение: прибор предназначен для точной регулировки АЧХ моно или стереофонических фонограмм, поступающих с различных источников сигналов. Коррекция осуществляется в октавном ряду частот: 31, 63, 125, 250, 500, 1000, 2000, 4000, 8000, 16000 Гц.

Технические характеристики:

Диапазон рабочих частот: 20 – 50000 Гц
Чувствительность: 500 мВ
Номинальное выходное напряжение: 1 В
Входное сопротивление: 240 кОм
Выходное сопротивление: 1 кОм
Коэффициент гармоник: 0,005%
Переходное затухание между каналами: 60 дБ
Отношение сигнал/шум: 100 дБ
Пределы регулировки: ±12 дБ
Потребляемая мощность от сети: 6 Вт
Внешние размеры (ШхВхГ): 430х110х320 мм
Вес: 4 кг

Описание и особенности конструкции

Стереофонический двухканальный, десятиполосный, графический эквалайзер Прибой Э-014С имеет дискретные резисторы ползункового типа, которые позволяют получить наглядную графическую картину АЧХ, формируемую эквалайзером. В конструкции предусмотрен переключатель входов и кнопка для обхода, позволяющая сравнивать фонограмму до и после обработки сигналом. Эквалайзер не вносит в обрабатываемый сигнал шумов и искажений при любом положении регуляторов, что делает его идеальным дополнением к качественному усилителю, например, АМФИТОН А1-01-3 стерео Hi-Fi.

Управление и подключение

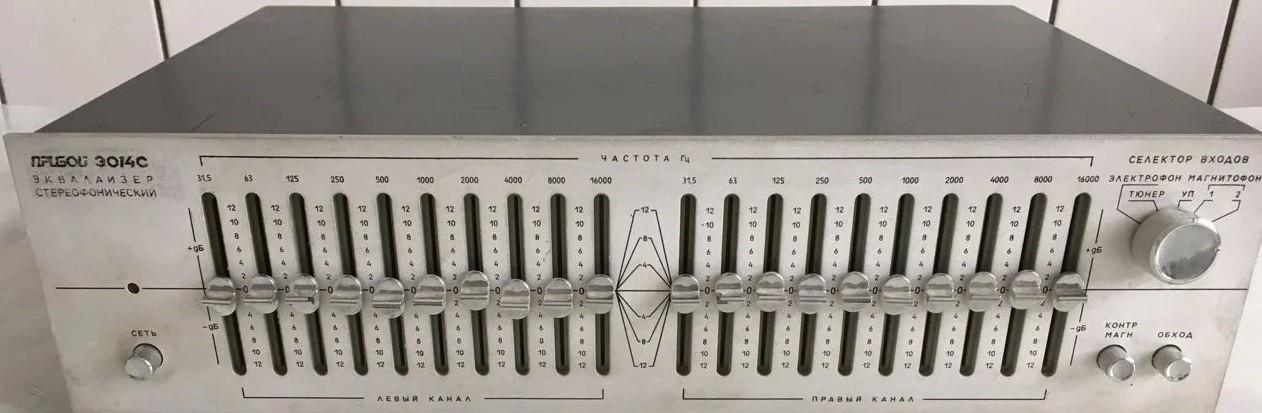

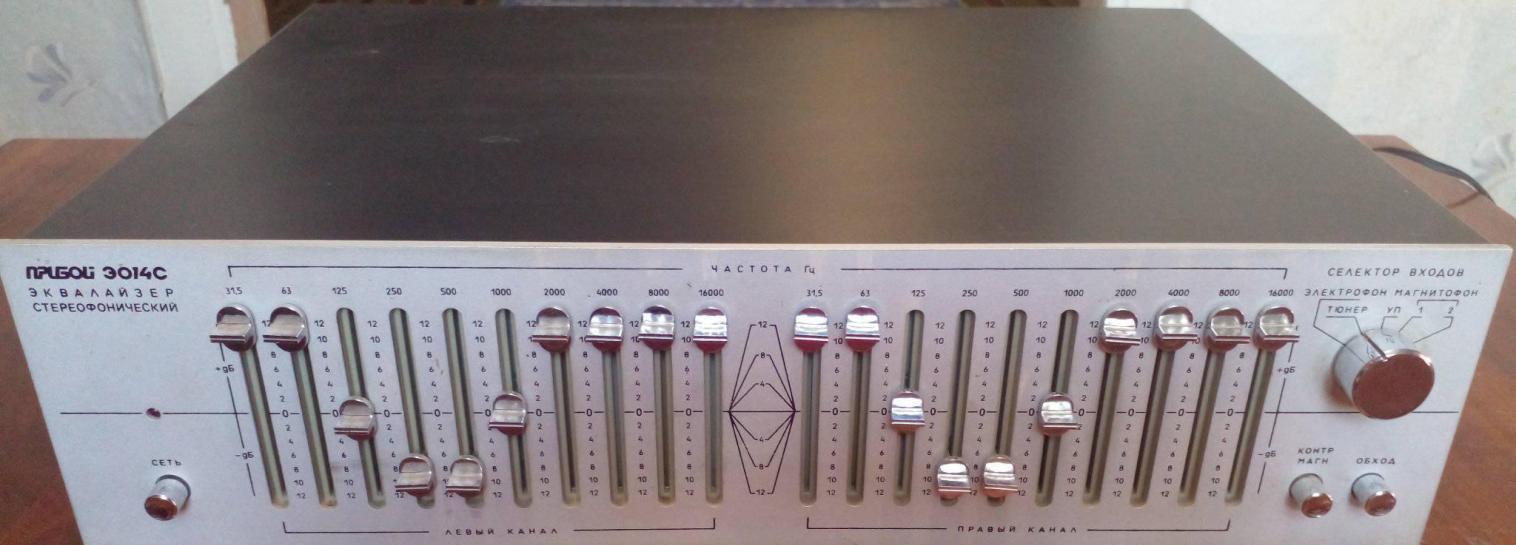

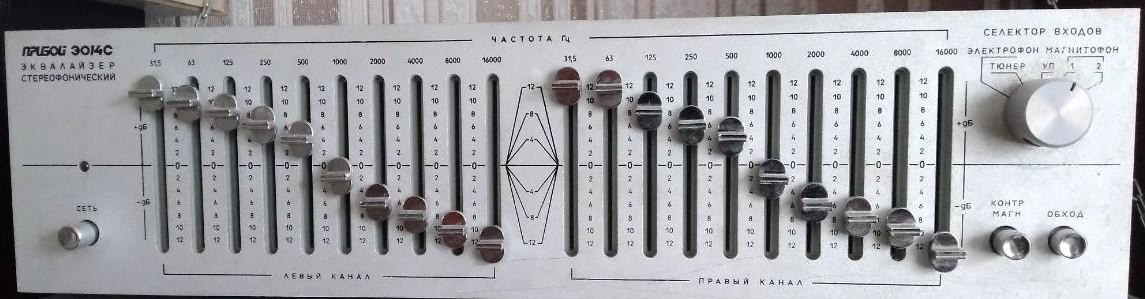

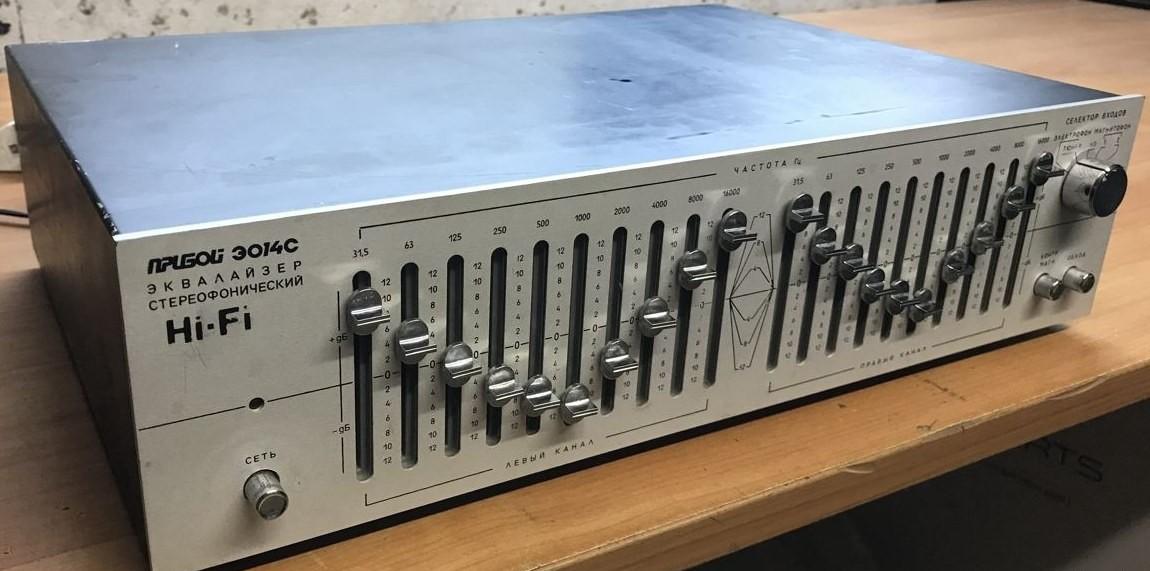

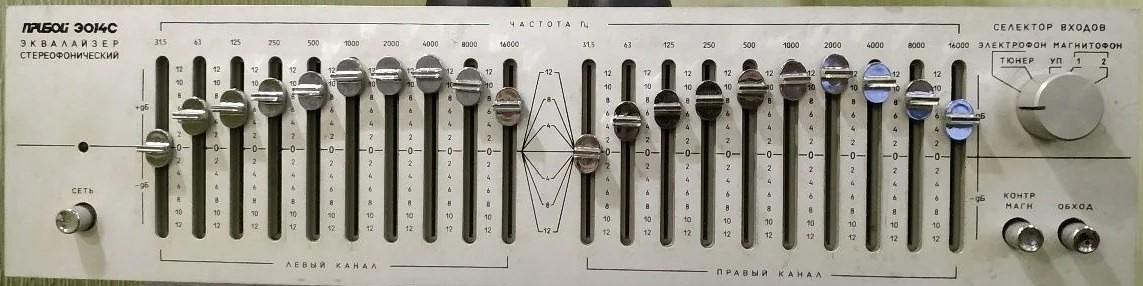

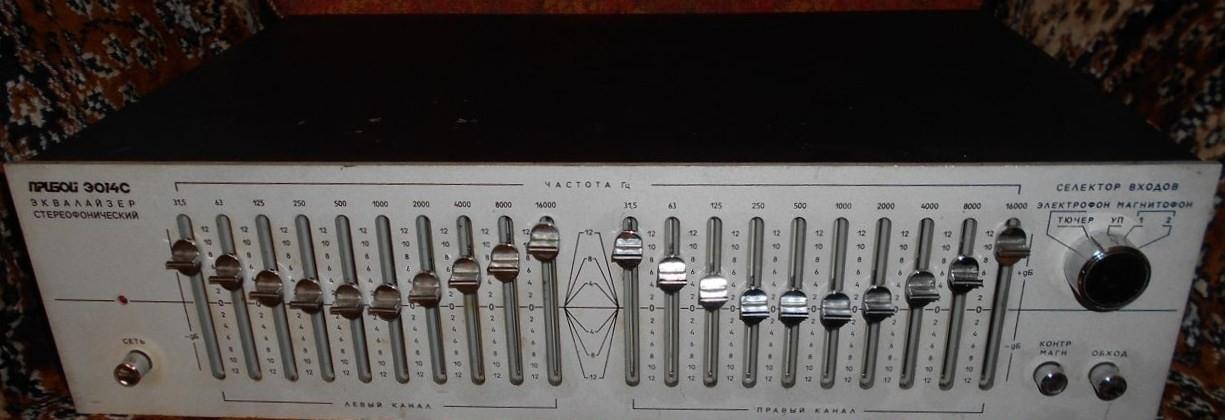

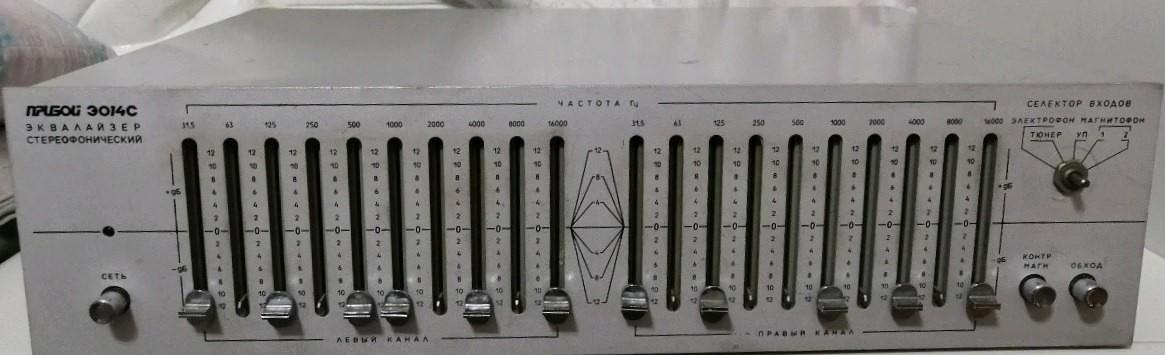

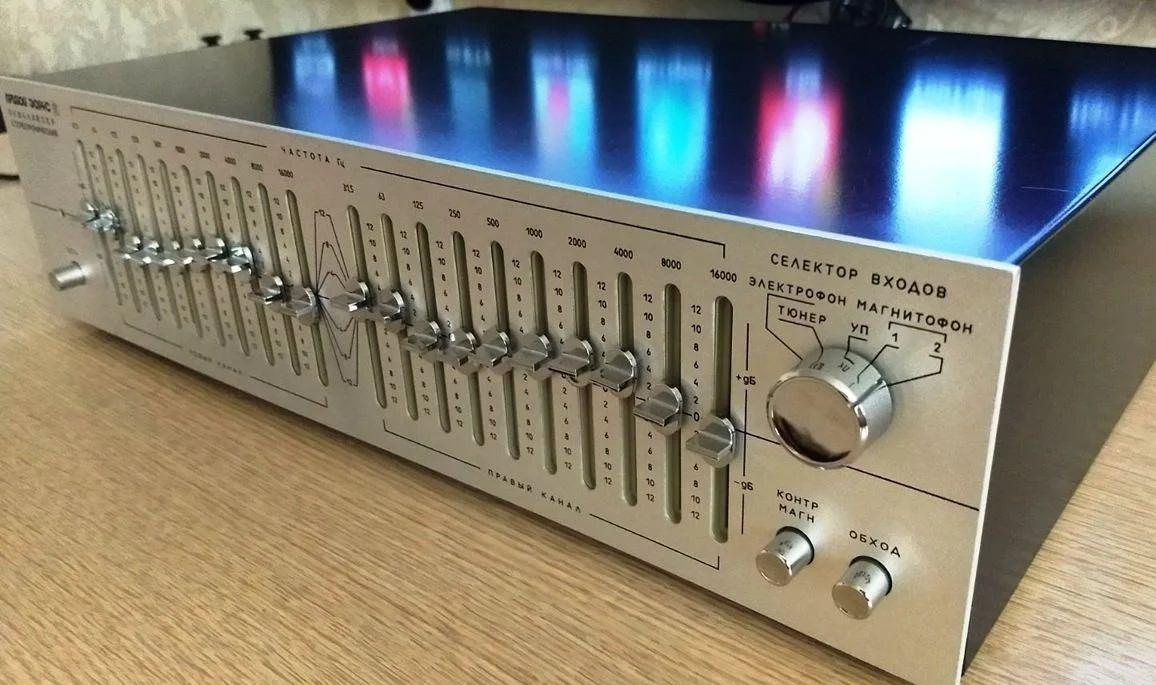

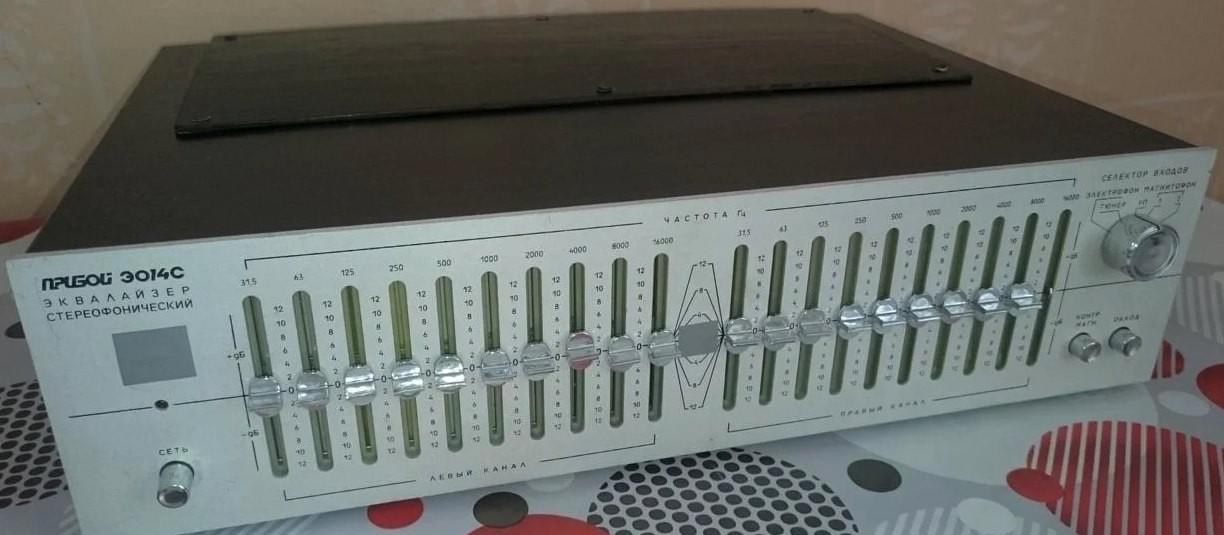

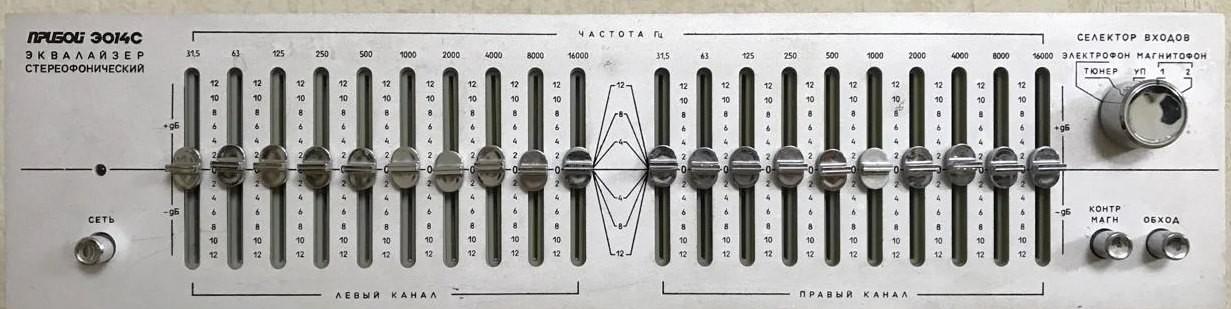

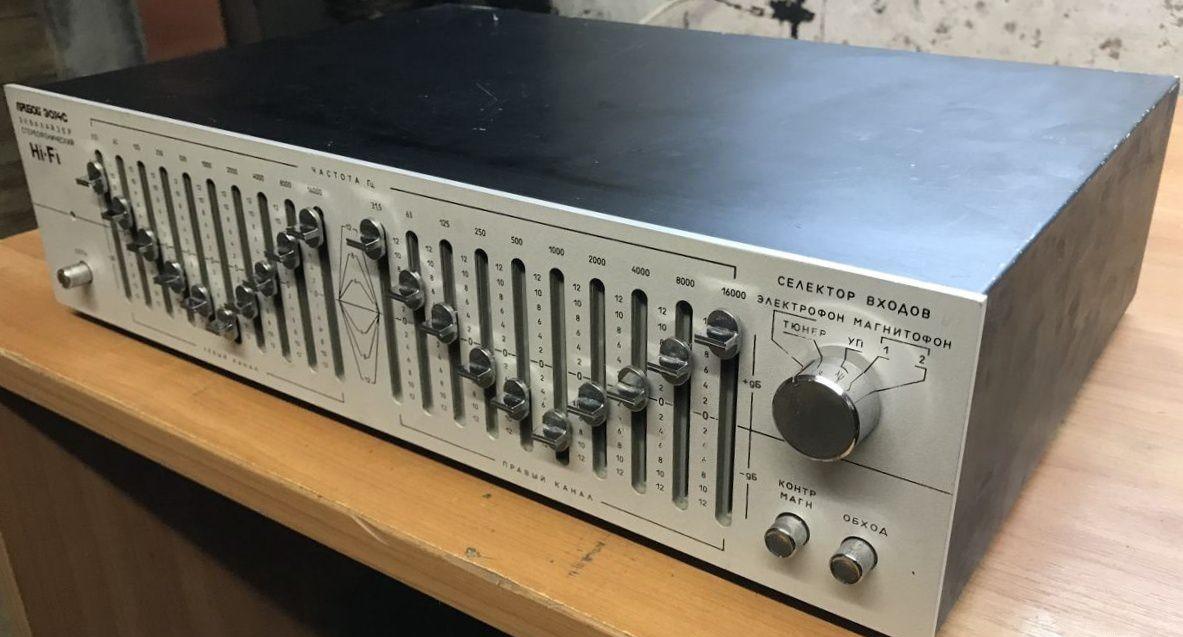

На передней панели (слева) расположена кнопка “Сеть” над ней индикатор питания. Справа от сетевой кнопки находятся 20 ручек регулировки уровней по частотам (10 для левого и еще 10 для правого канала). С правой стороны расположен переключатель “Селектор входов”, под ним две кнопки: “Контр магн” (контроль записи) и “Обход” (Bypass).

Эквалайзер имеет 10 полос регулировки с уровнем ±10 дБ:

1. 31,5 Гц;

2. 63 Гц;
3. 125 Гц;

4. 250 Гц;

5. 500 Гц;
6. 1000 Гц;

7. 2000 Гц;

8. 4000 Гц;

9. 8000 Гц;
10. 16000 Гц.

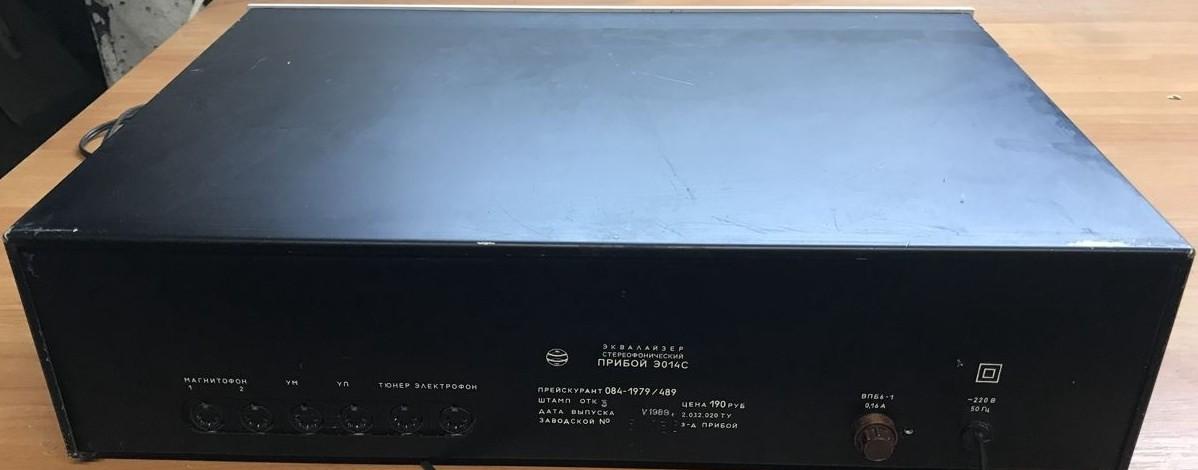

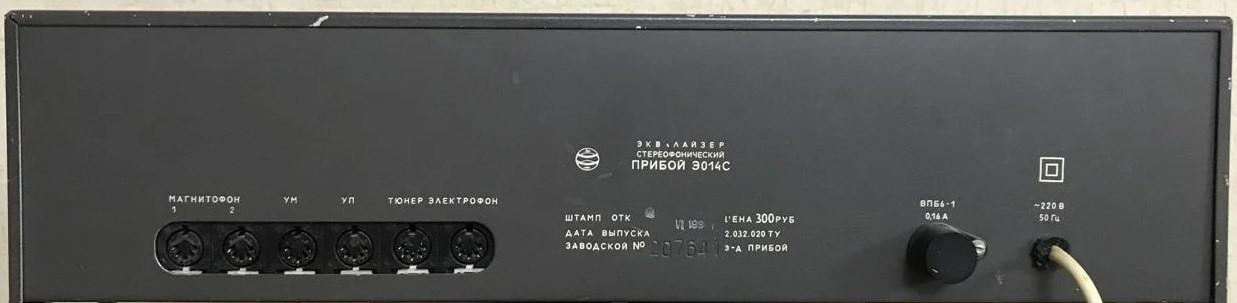

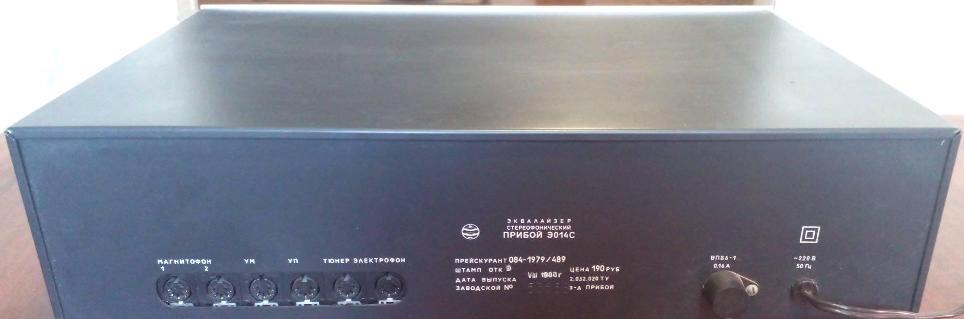

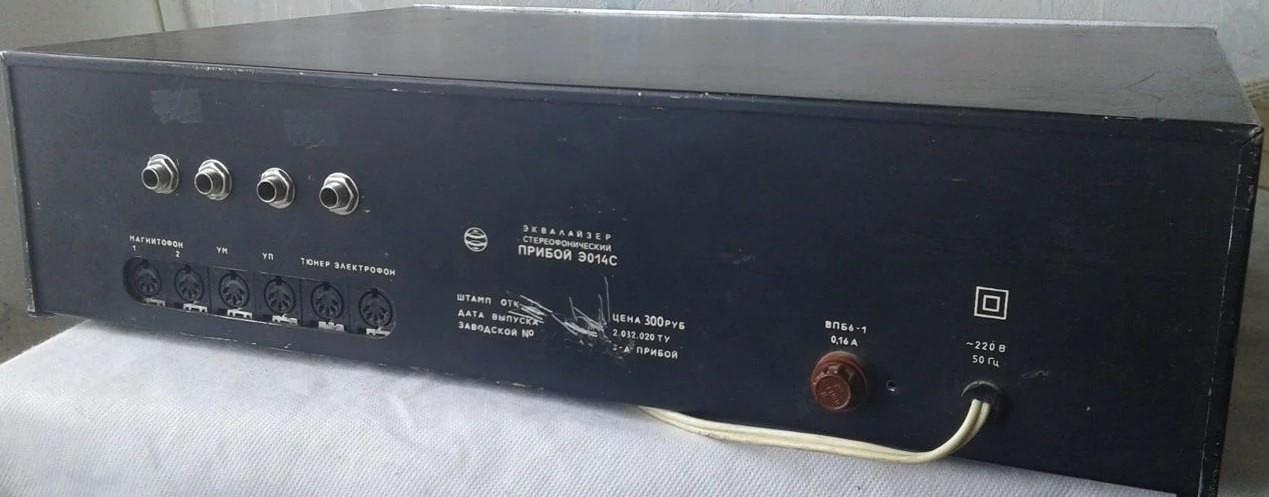

На задней панели имеется 5 входов: электрофон, тюнер, усилитель предварительный, магнитофон 1 и магнитофон 2. Так же здесь расположен выход на усилитель мощности. Для расширения аудиосистемы можно использовать дополнительные компоненты, такие как Прибой Э024С.

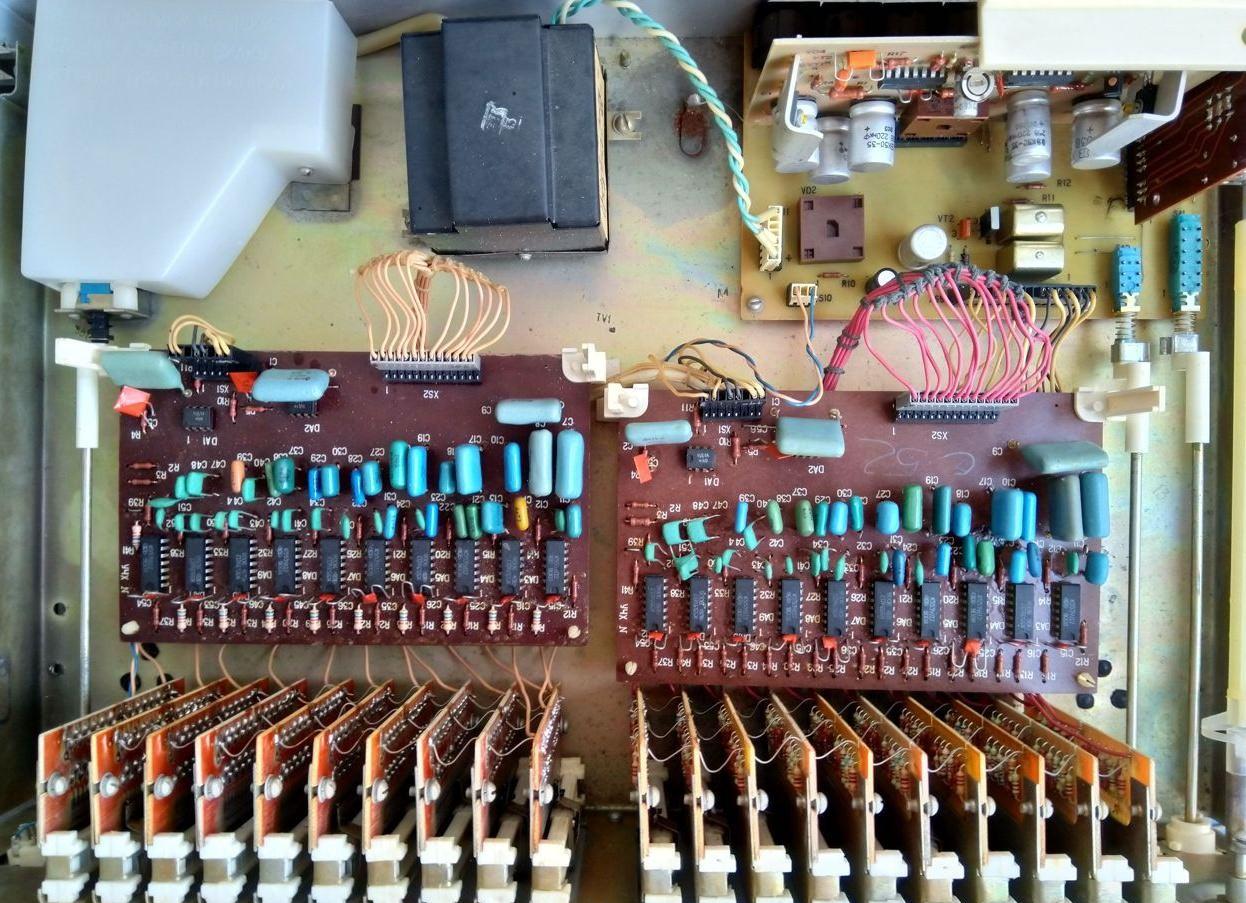

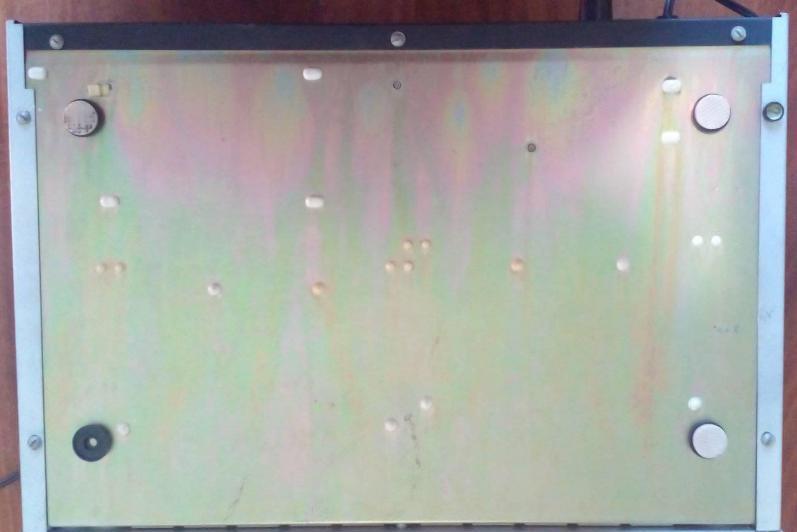

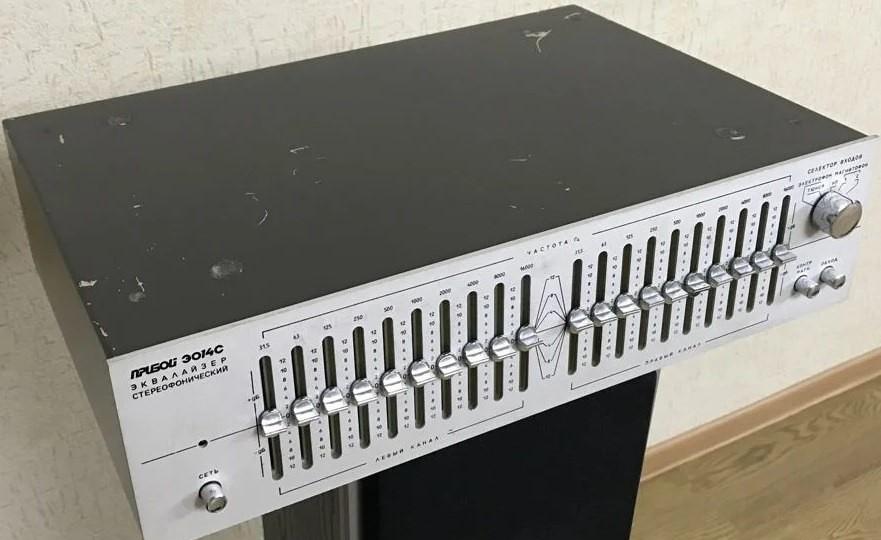

Лицевая панель выполнена из анодированного алюминия толщиной 4 мм. Верх и боковые стенки корпуса согнуты П-образно из листового алюминия толщиной 1 мм. Задняя стенка так же изготовлена из алюминия толщиной 1 мм. Нижняя панель корпуса выполнена из металла. Внешне, верхняя крышка и задняя стенка корпуса окрашивались в черный или серый цвет. Эквалайзер Прибой Э014С без верхней крышки:

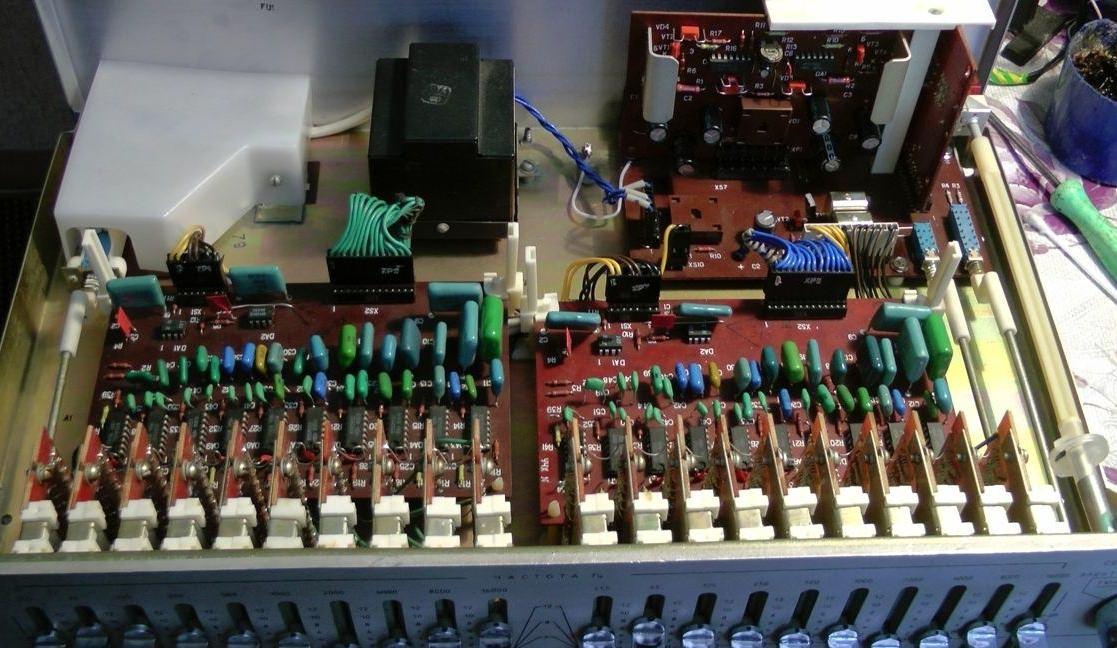

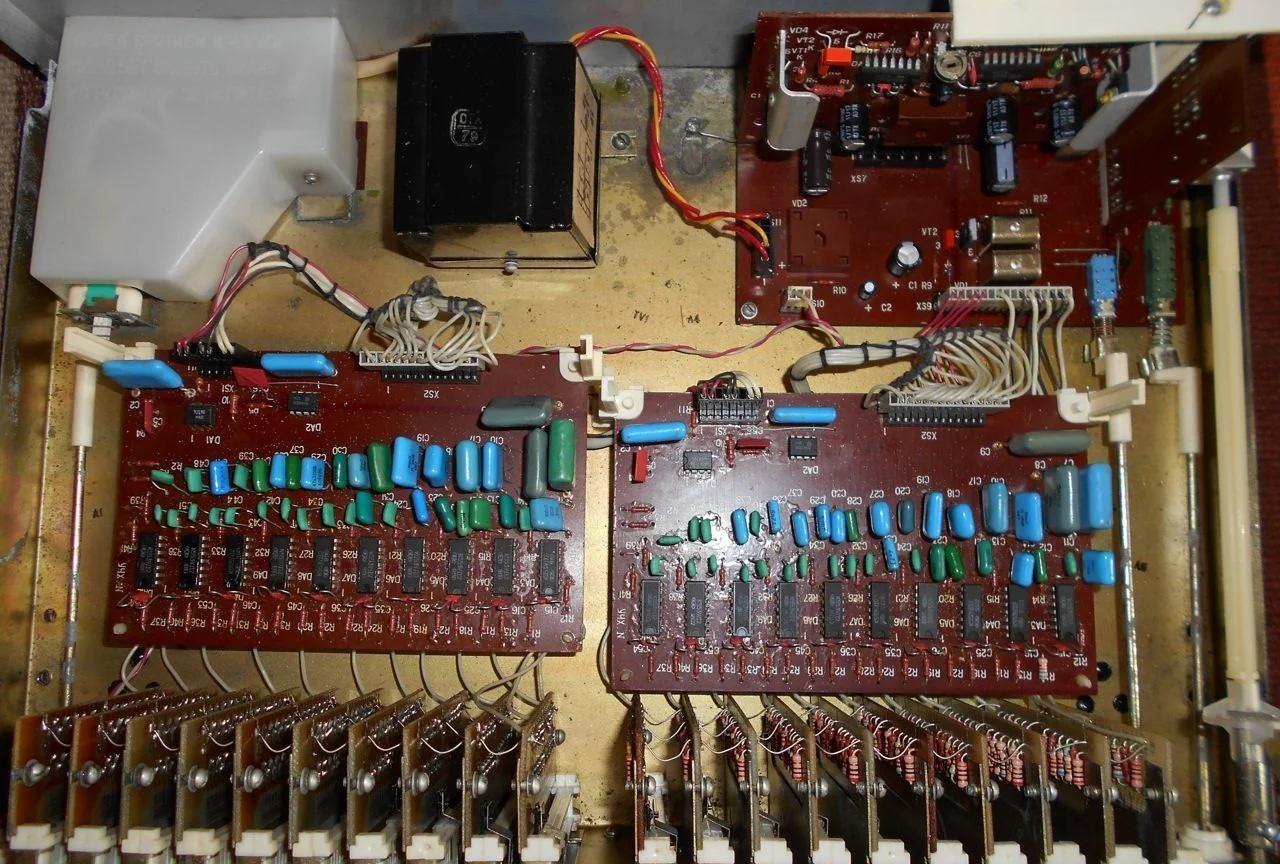

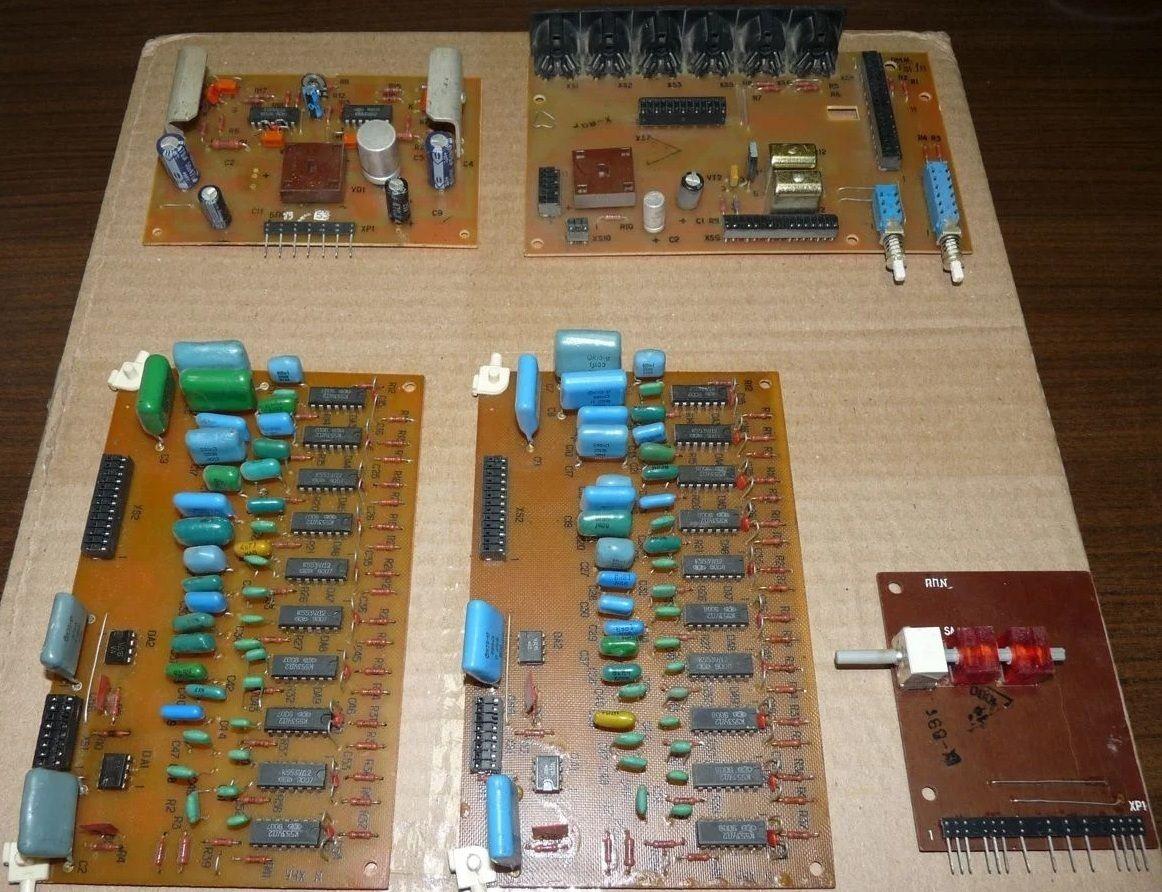

Платы эквалайзера Прибой Э014С:

Прибой-014С 1988 года выпуска, под пломбами:
