Прибой Э024С: обзор параметрического эквалайзера и характеристики

Изготовитель: завод “Прибой”, г. Таганрог, выпуск с 1991 года. Это устройство представляет собой вершину инженерной мысли советской и российской аудиоиндустрии, объединяя в себе качество Hi-Fi класса и функциональность профессионального оборудования.

Назначение: для оперативной регулировки АЧХ моно или стереофонических фонограмм с различных источников в октавном ряду 31,5, 45, 63, 90, 125, 250, 500, 1000, 2000, 4000, 6000, 8000, 12000 и 16000 Гц. Эквалайзер идеально подходит для тонкой настройки акустических систем, коррекции акустики помещения и профессиональной записи звука.

Технические характеристики

Устройство отличается исключительной прозрачностью звучания и низким уровнем искажений. Основные параметры:

Диапазон воспроизводимых частот: 10 – 100000 Гц
Чувствительность: 500 мВ

Номинальное сопротивление нагрузки: 47 кОм
Входное сопротивление: 47 кОм

Предел регулировки АЧХ: 12 дБ
Коэффициент гармоник: 0,005%
Отношение сигнал/взвешенный шум: 100 дБ

Потребляемая мощность от сети: 10 Вт
Внешние размеры (ШхВхГ): 430х147х356 мм

Масса: 5,5 кг

Описание и управление

Третьоктавный графический 14-ти полосный эквалайзер высшей группы сложности Прибой Э024С. Имеет дискретные резисторы ползункового типа, которые позволяют получить наглядную графическую картину АЧХ эквалайзера. Это устройство является достойной альтернативой современным цифровым процессорам, предлагая аналоговую чистоту сигнала.

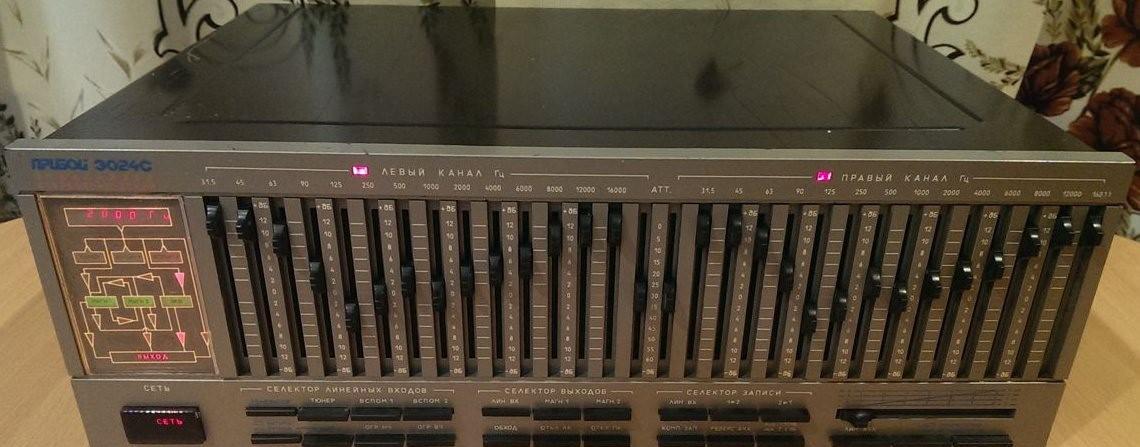

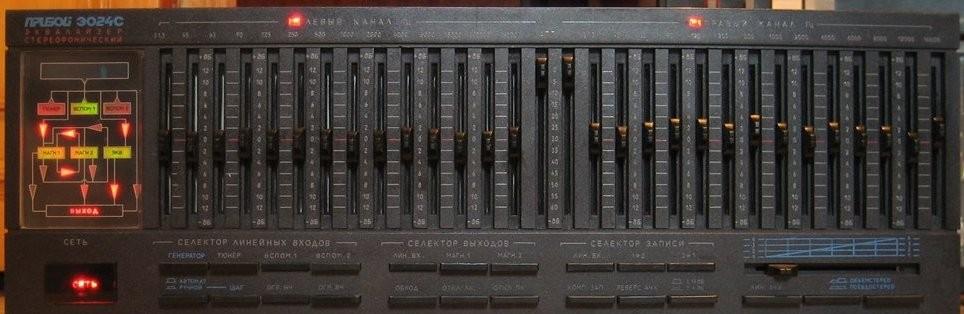

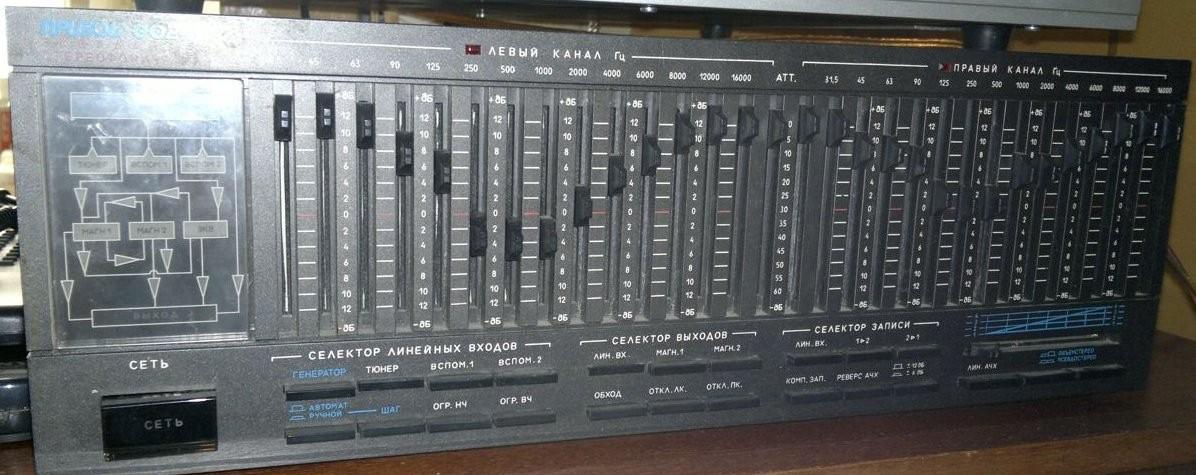

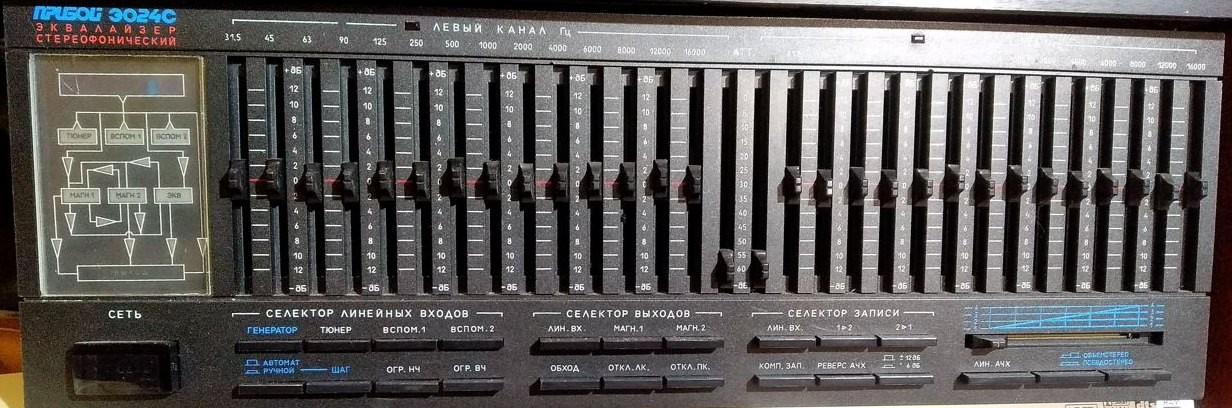

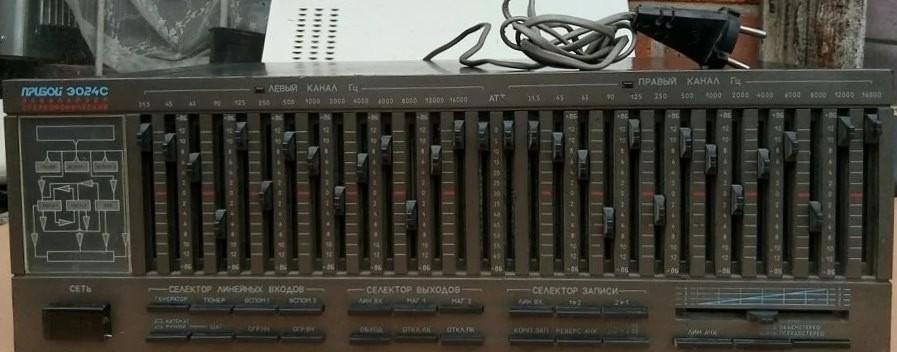

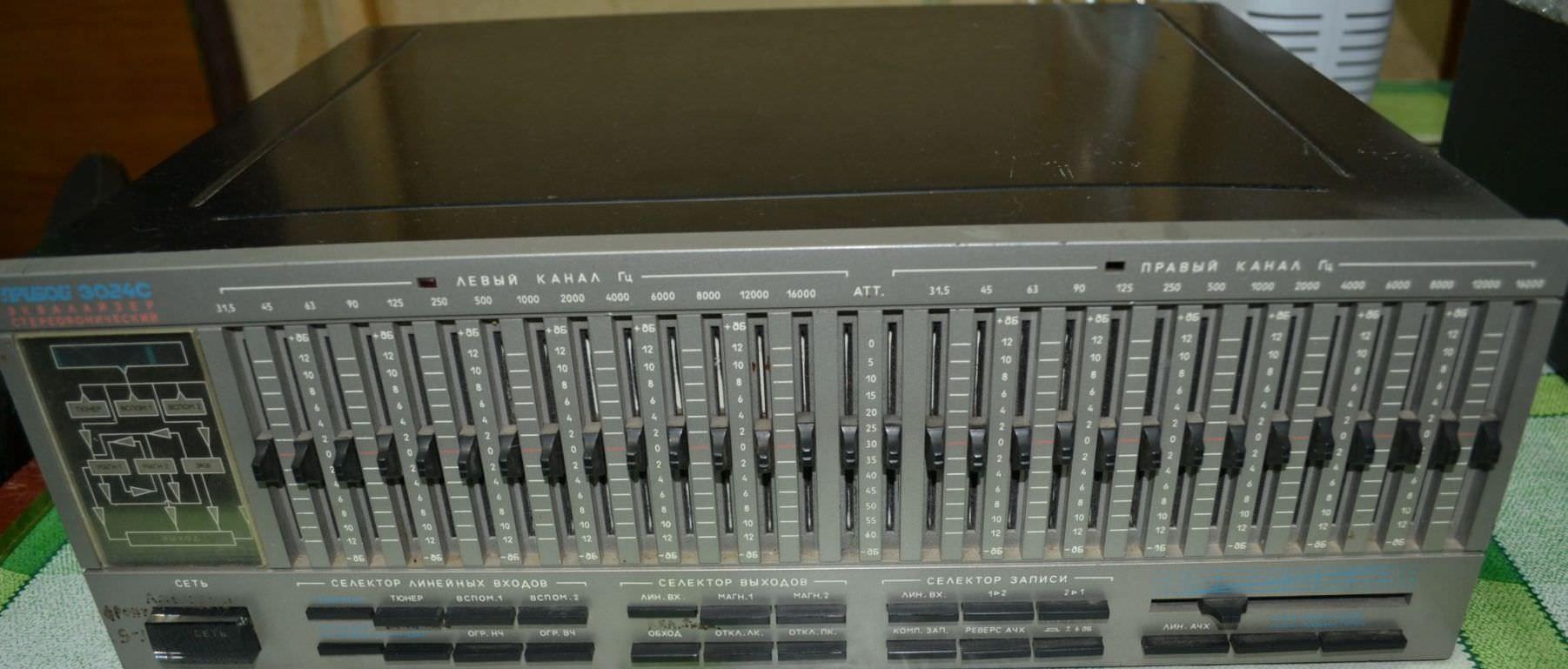

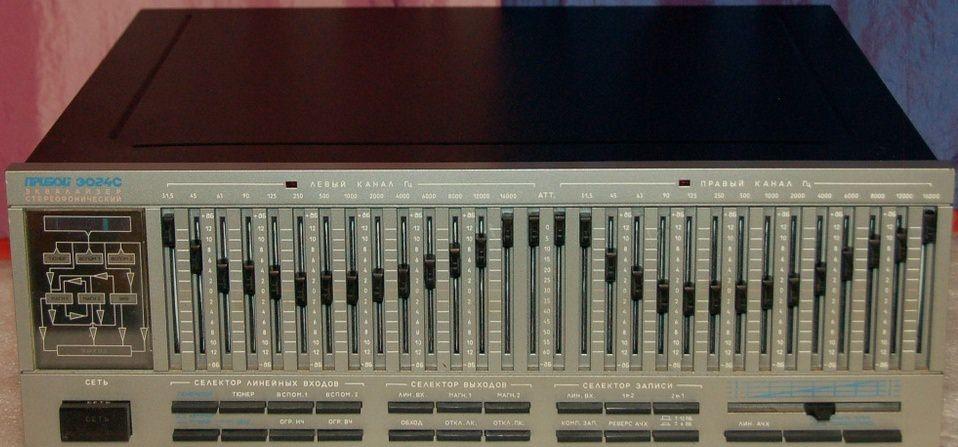

На передней панели (слева) расположена кнопка “Сеть” с внутренней индикацией соответствующей надписи. Справа находятся 14 полос регулировки АЧХ левого и еще 14 правого каналов. Под ними кнопки селекторов входа, выхода и записи. Управление интуитивно понятно, что позволяет быстро настраивать звук в реальном времени. Для сравнения, более простая модель Прибой Э014С имеет меньшее количество полос, но сохраняет схожий принцип работы.

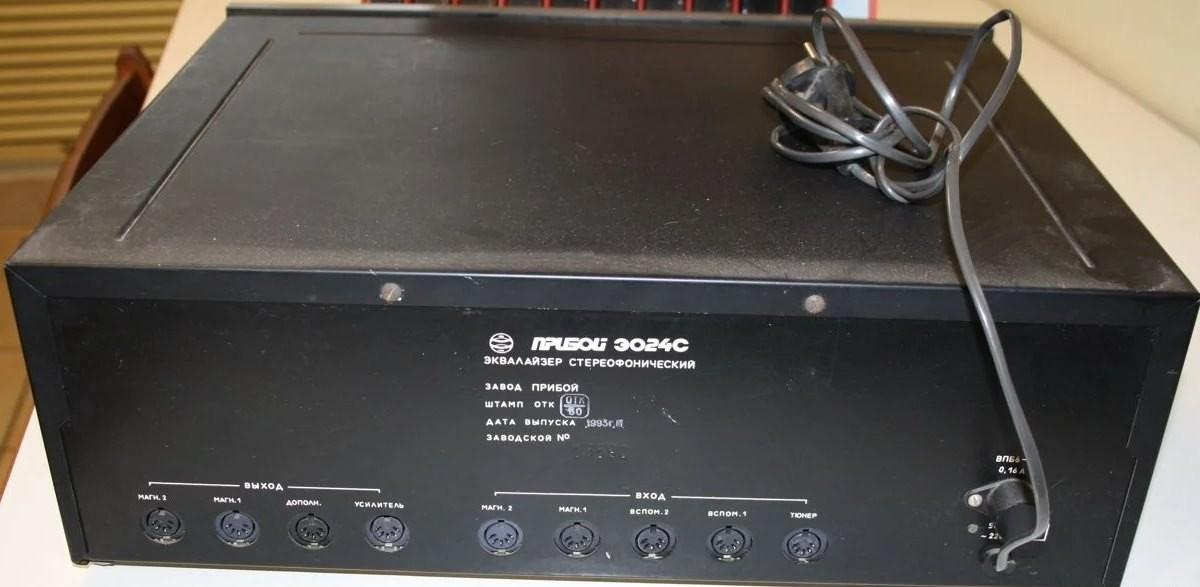

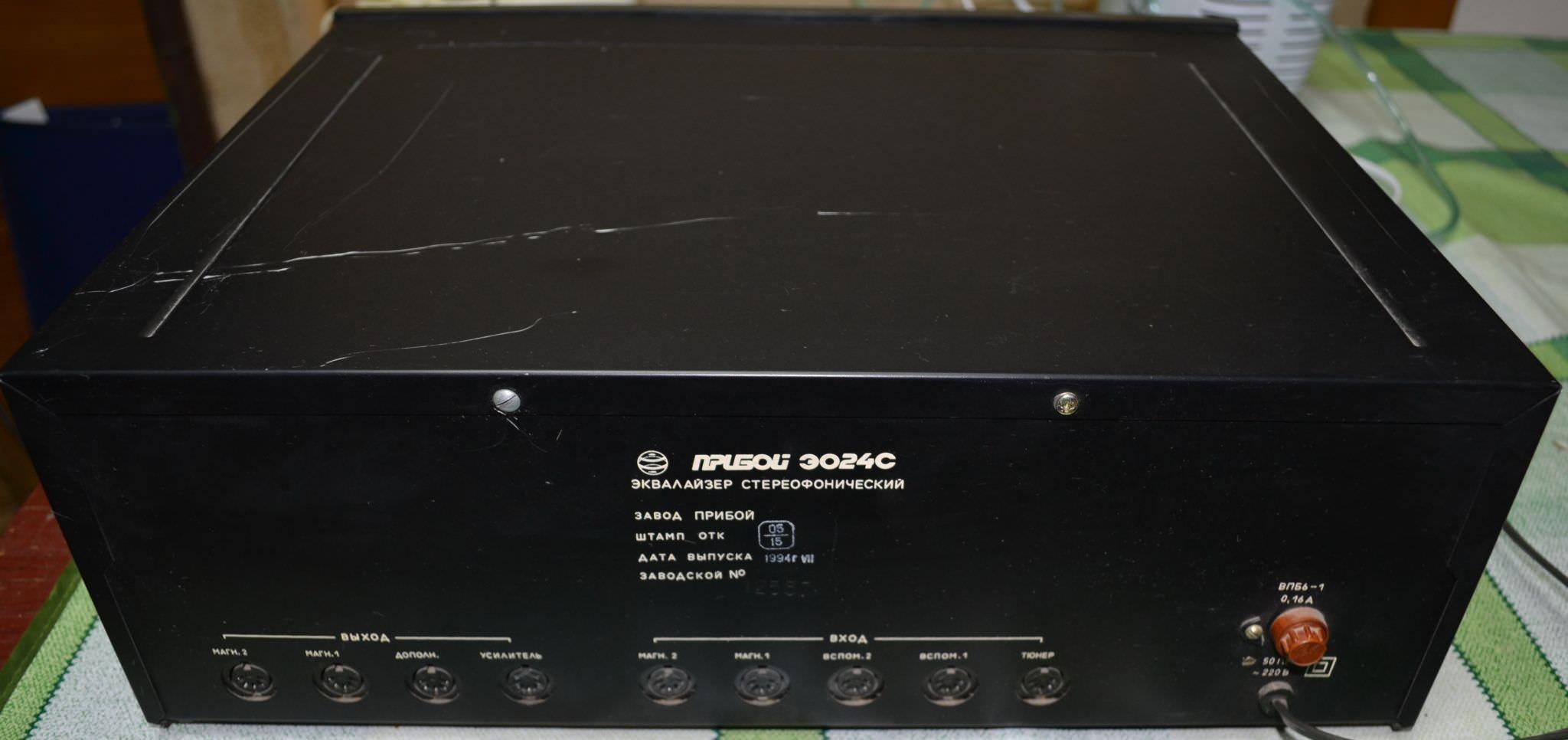

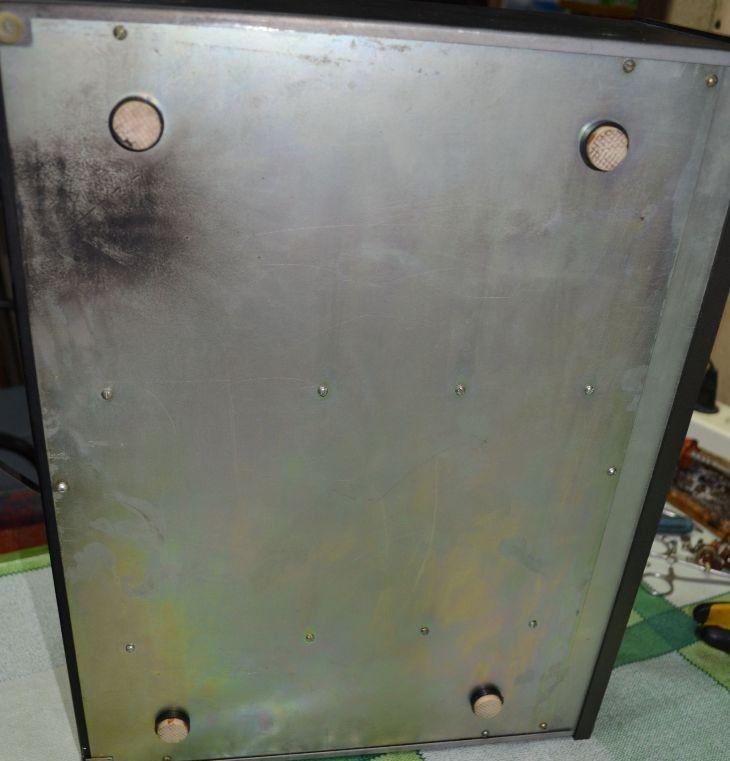

Нижняя панель:

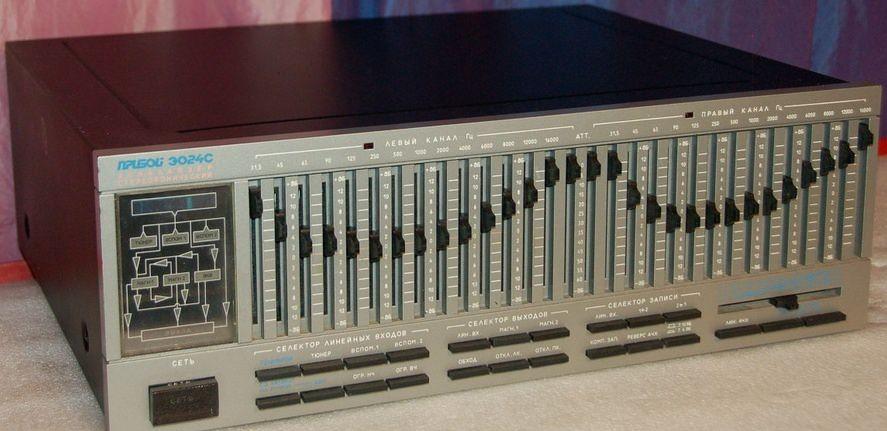

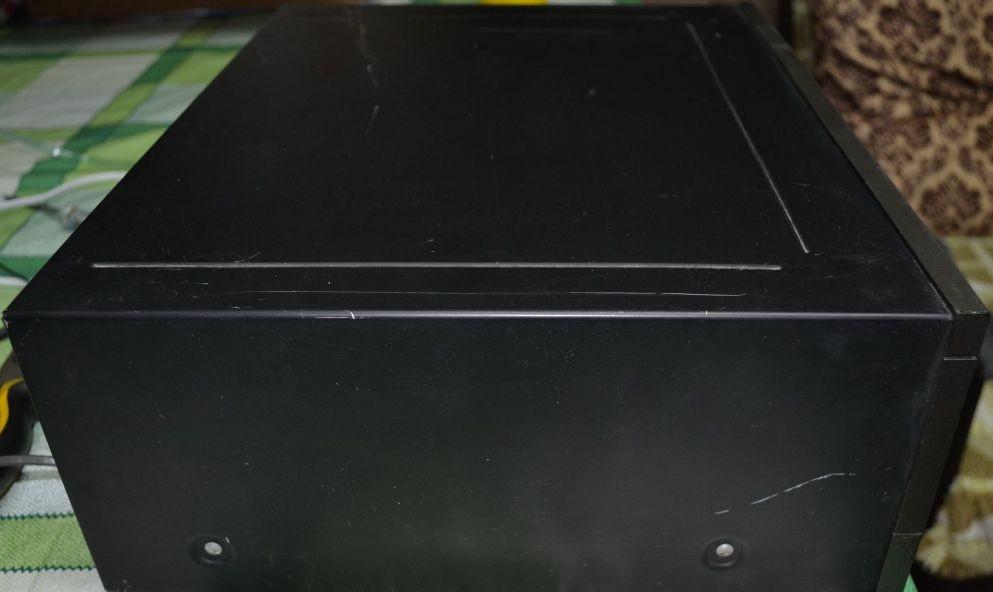

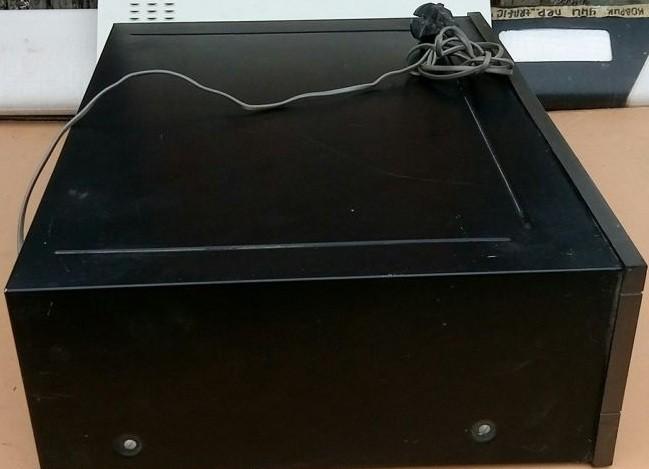

Вид сбоку:

Исключительные особенности модели

Прибой Э024С выделяется на фоне конкурентов, таких как ТДС-5 «Электроника», благодаря расширенным возможностям коммутации и обработки сигнала. Устройство предлагает профессиональные функции в формате Hi-Fi оборудования.

Широкие регулировочные и коммутационные возможности, позволяющие оперативно создать любую мыслимую комбинацию входов и выходов эквалайзера и аппаратуры между собой.
Минимальный уровень собственных шумов и искажений.

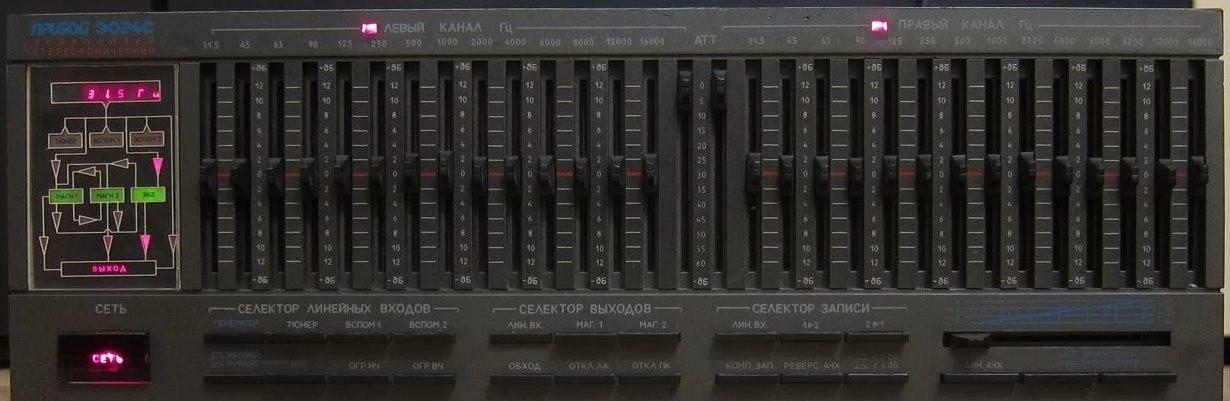

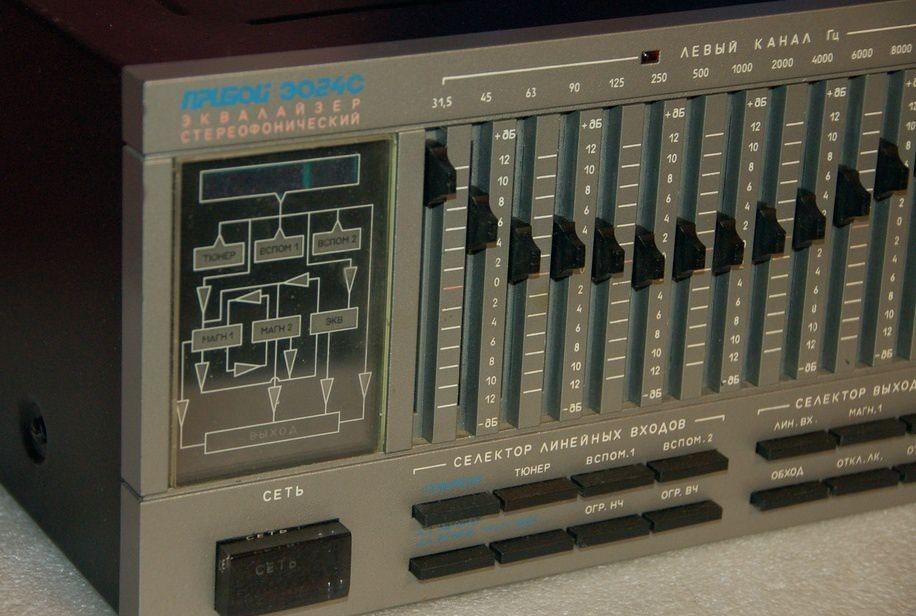

Наличие дисплея со мнемосхемой, показывающей путь прохождения сигнала.
Встроенный генератор фиксированных частот для настройки сквозного тракта, включая акустические системы. Может работать в автоматическом и ручном режиме с пошаговым переключением частот. Значение частоты отображается на дисплее.

Использования палладия на контактах регуляторов и разъемов, что гарантирует долговечность и стабильность контакта.
Переключение глубины регулировки АЧХ (6 или 12 дБ).
Возможность работы с пятью устройствами.

Селектор записи позволяет коммутировать два магнитофона на запись от различных источников сигнала или между собой в любом порядке.
Селектор выходов позволяет подавать на выход устройства сигнал с любого источника с обработкой и без.

Отключаемые фильтры ограничения частот ниже 22 Гц и выше 18 кГц.
Возможность отключения левого и правого каналов с индикацией отключения.
Реверс АЧХ (зеркальное графическое отражение).

Кнопка “Компенсированная запись”, позволяющая производить запись на магнитофон обработанного или не обработанного эквалайзером сигнала.
Наличие режима, преобразующего моносигнал в псевдостереосигнал.

Наличие режима, преобразующего стереосигал в объемный стереосигнал с регулировкой степени объемности.
Переключатель, переводящий эквалайзер в режим линейной АЧХ. Используется для сравнения обработанного и не обработанного сигнала.
Регулятор уровня выходного сигнала (аттенюатор), позволяющий выравнивать уровень громкости при работе от различных источников.
