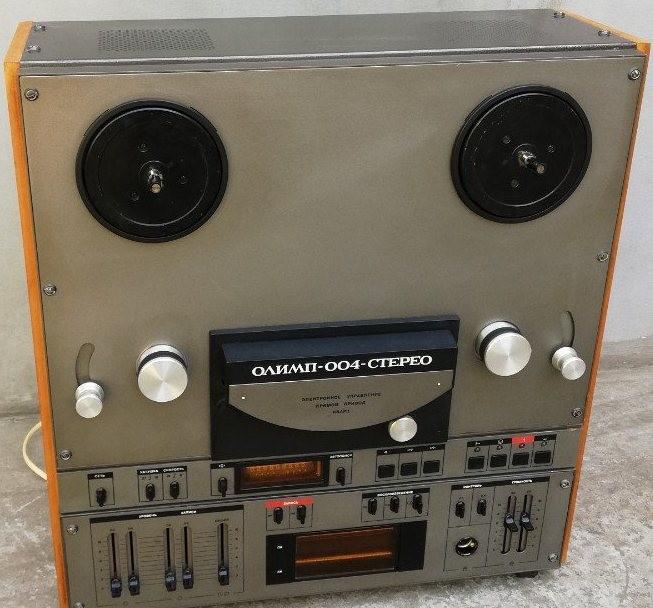

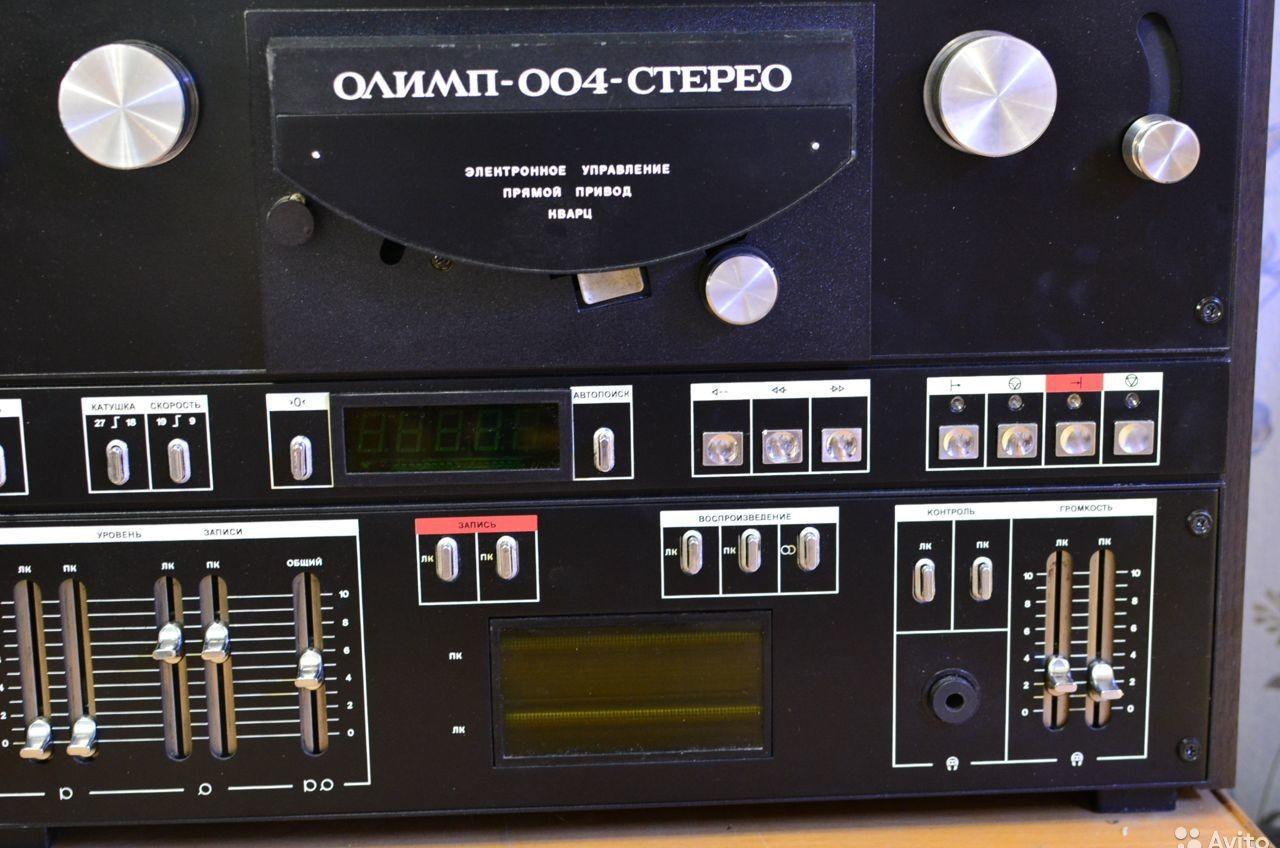

Магнитофон Олимп-004-стерео: характеристики и описание

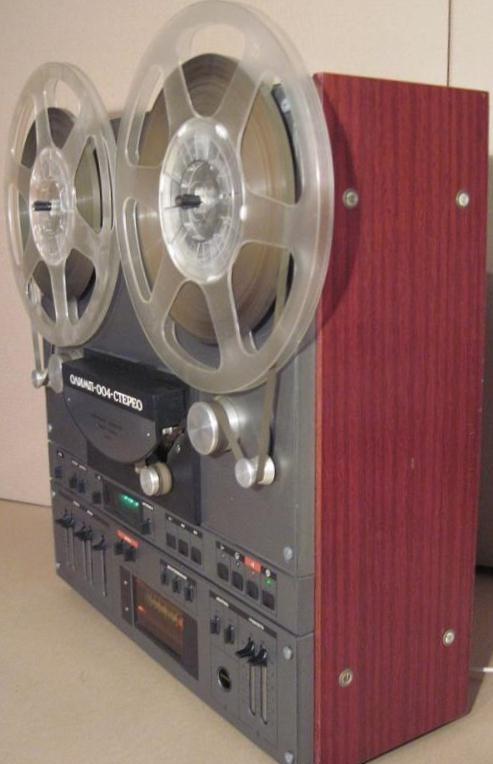

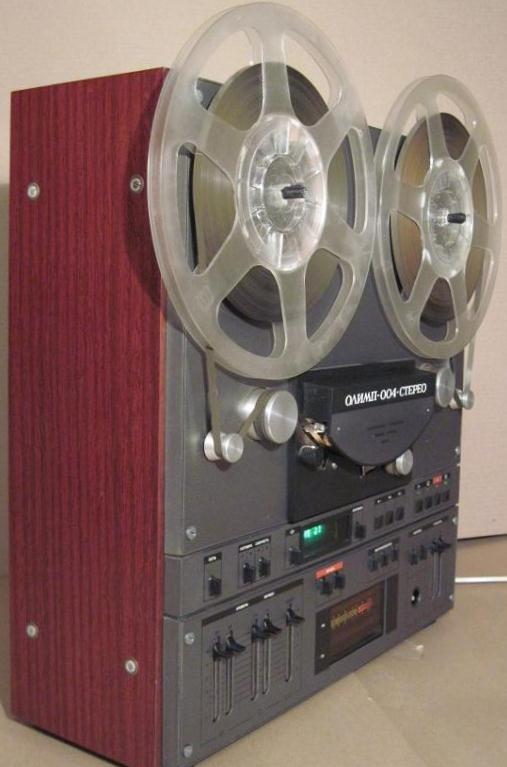

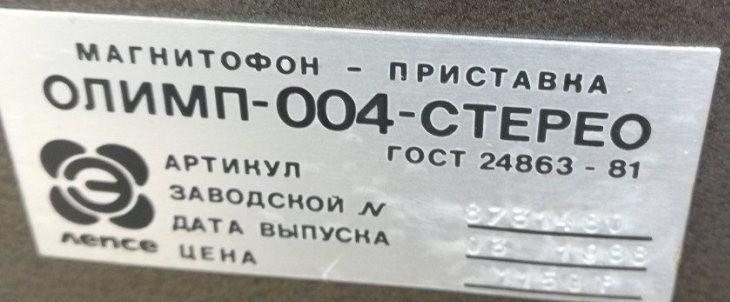

Изготовитель: Кировское электромашиностроительное ПО им. Лепсе, выпуск с 1985 года. Этот аппарат стал вершиной развития советской кассетной техники, предложив пользователям функционал, сопоставимый с лучшими образцами японского Hi-Fi оборудования того времени.

Назначение: для высококачественной записи стереофонических и монофонических фонограмм и последующего их воспроизведения, через головные телефоны, именуемые в народе наушниками, или внешнее усилительно-комутационное устройство (УКУ) с акустическими системами. Магнитофон позиционировался как устройство для требовательных слушателей, способное конкурировать с импортными аналогами.

Основные технические характеристики:

Параметр	Значение
Скорость протяжки ленты	19,05 см/с и 9,53 см/с
Рабочий диапазон частот (19,05 см/с)	31,5 – 22000 Гц
Рабочий диапазон частот (9,53 см/с)	31,5 – 16000 Гц
Коэффициент детонации (19,05 см/с)	0,08%
Коэффициент детонации (9,53 см/с)	0,15%
Коэффициент гармоник на линейном выходе (19,05 см/с)	1,5%
Коэффициент гармоник на линейном выходе (9,53 см/с)	2,5%
Относительный уровень стирания	-70 дБ
Относительный уровень шумов и помех	-60 дБ
Потребляемая мощность от сети	100 Вт
Габаритные размеры (ВхШхГ)	503х464х220 мм
Масса	25 кг

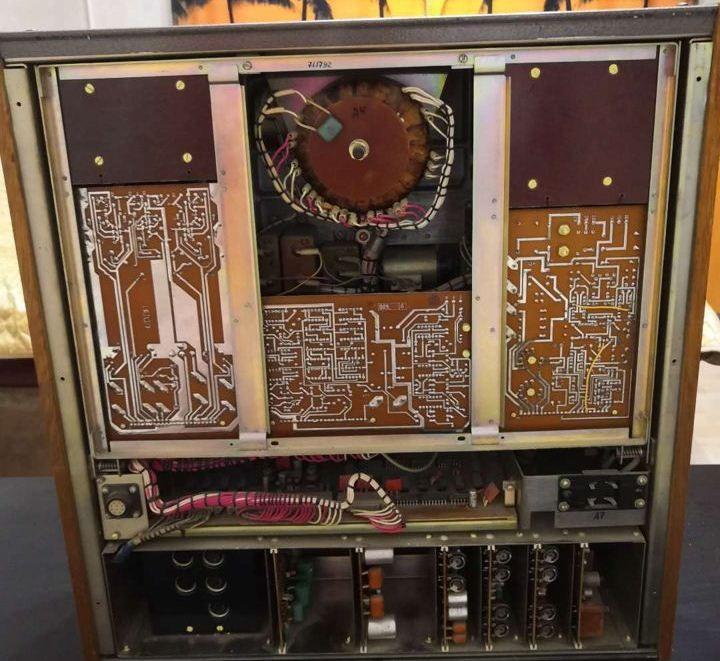

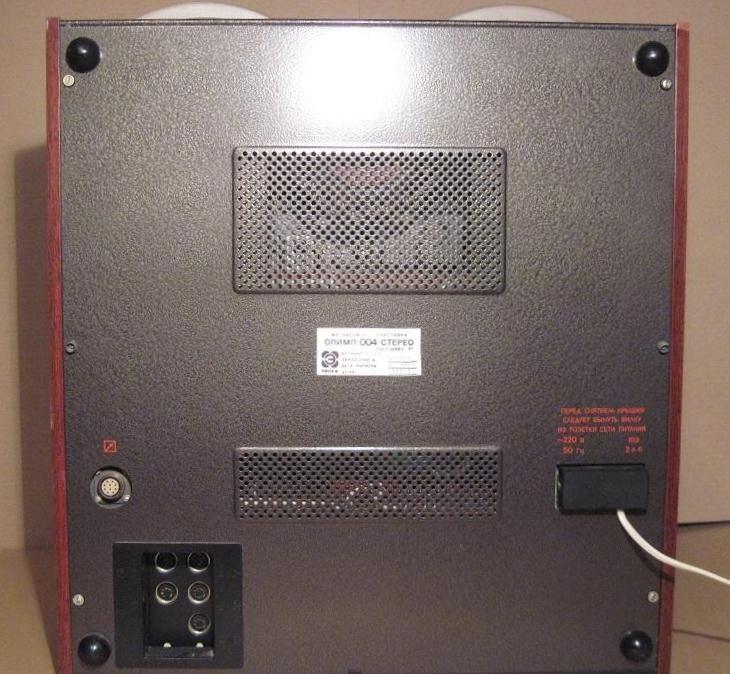

История создания и конструкция: Магнитофон Олимп-004-стерео стал результатом масштабной работы конструкторов КЭМП им. Лепсе. Аппарат имеет блочно-модульную конструкцию и состоит из лентопротяжного, блока записи-воспроизведения, блока управления, блока индикации, устройств оперативного и программного управления и деталей внешнего оформления. Рабочее положение магнитофона – вертикально. В отличие от более простых моделей, таких как Олимп МПК-005С, здесь реализована сложная электронная система стабилизации.

Лентопротяжный механизм

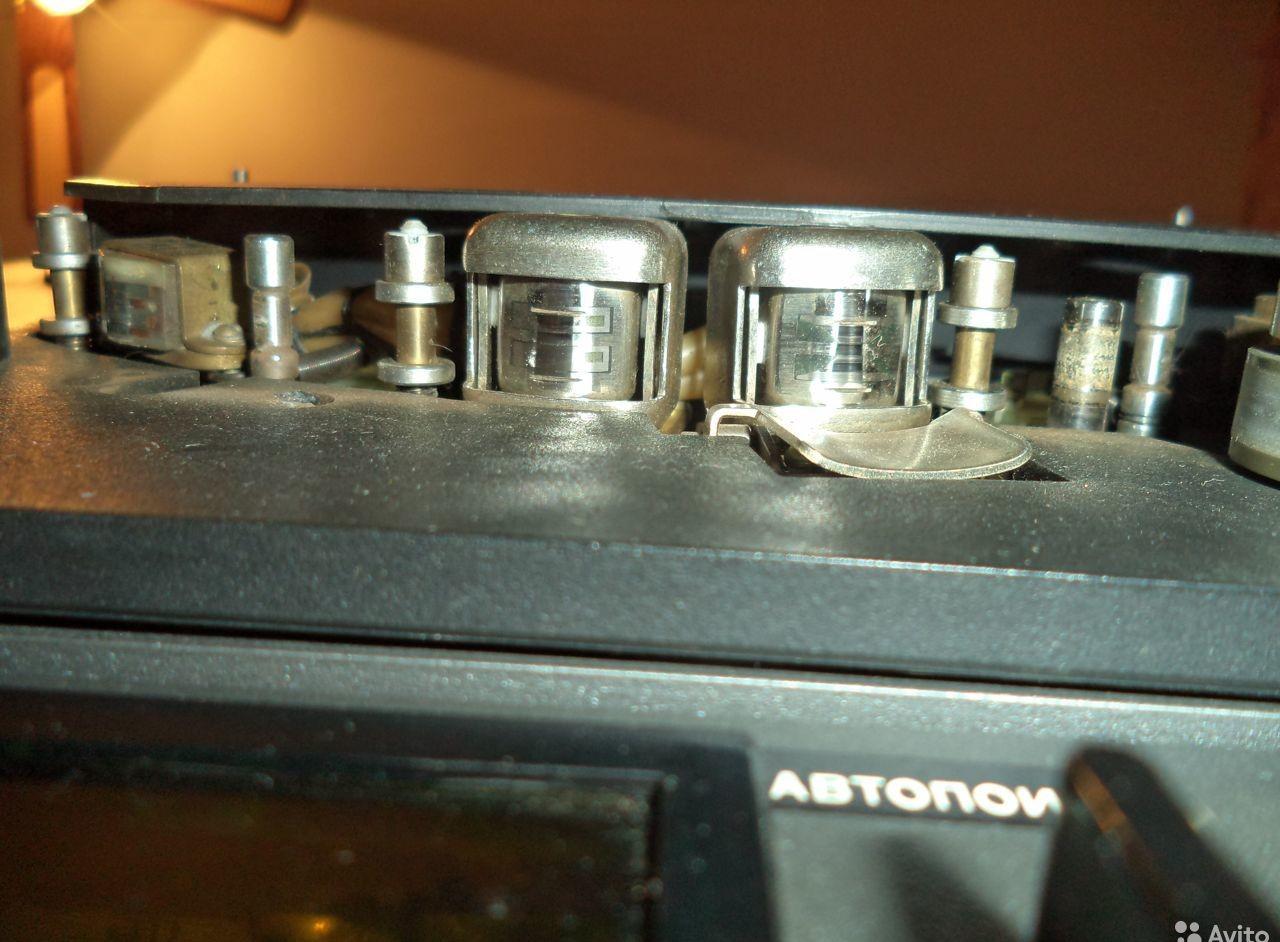

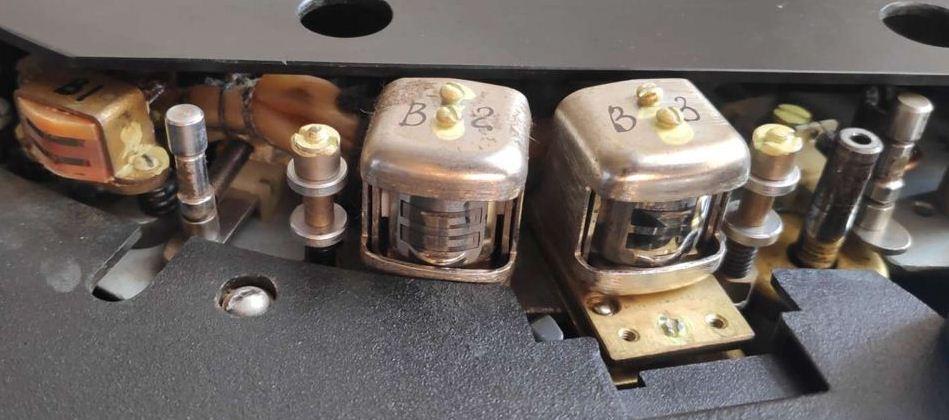

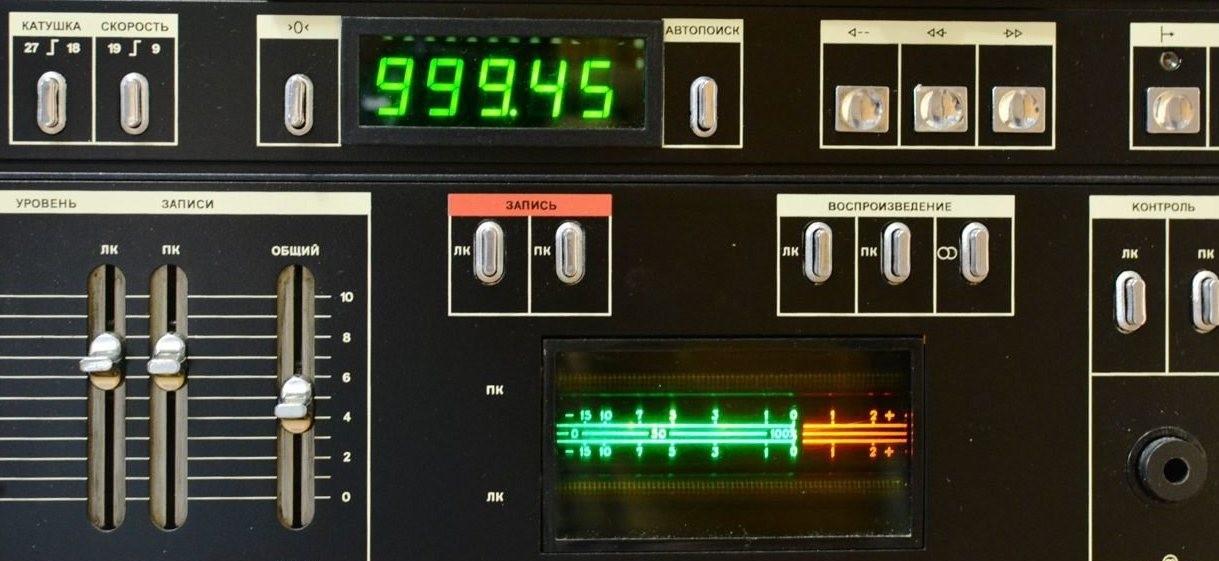

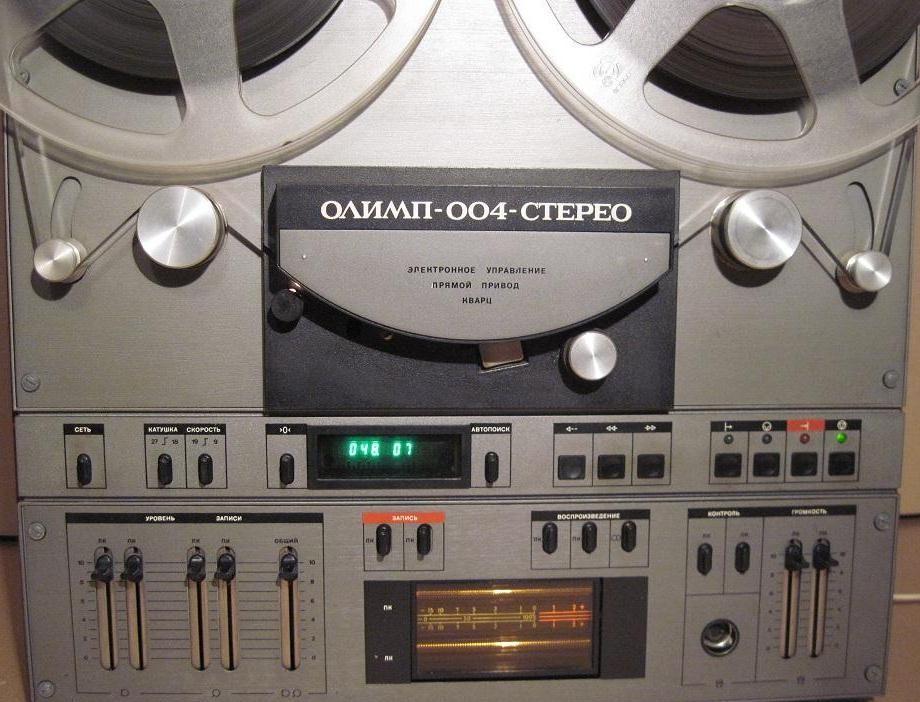

В аппарате применен лентопротяжный механизм с прямым приводом вала и электронно-логическим управлением режимами работы. Имеются автостоп при окончании магнитной ленты на катушке, устройства автоматической стабилизации при натяжения ленты, а также электронной стабилизации частоты вращения ведущего двигателя, электронный счётчик расхода ленты с автопоиском по паузам в фонограммах. Эта система управления была одной из самых передовых в своем классе и обеспечивала высокую надежность записи.

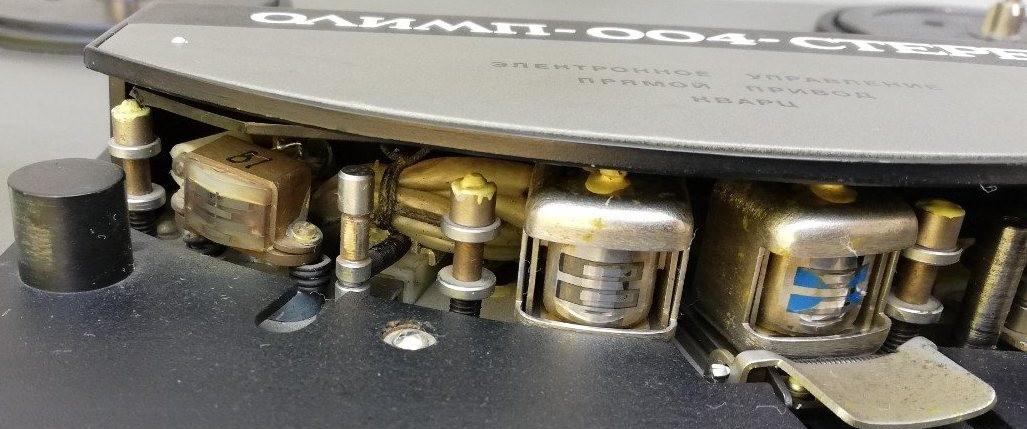

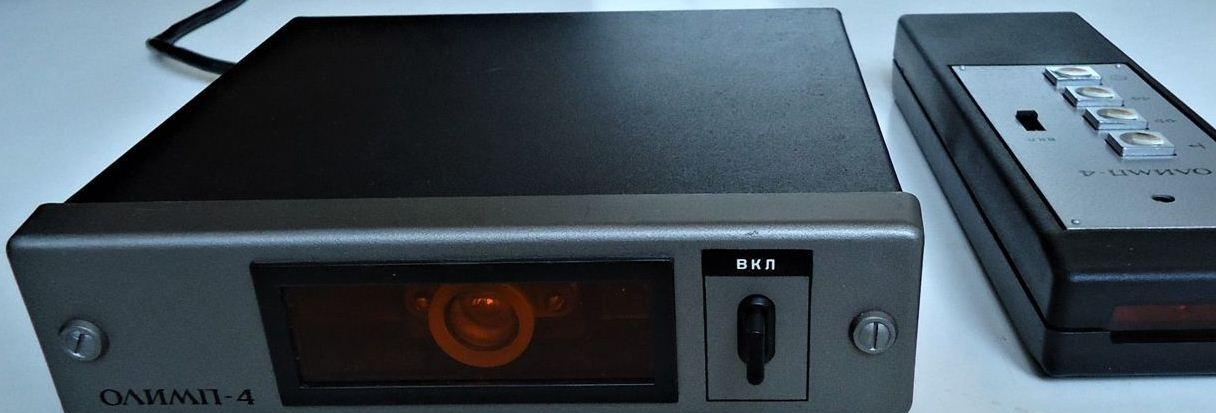

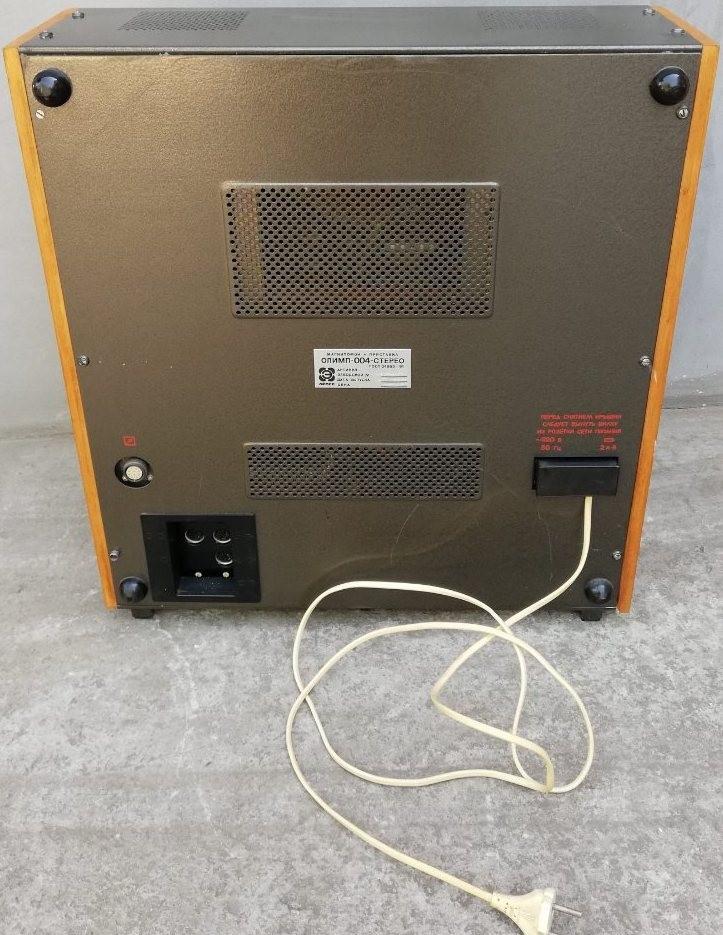

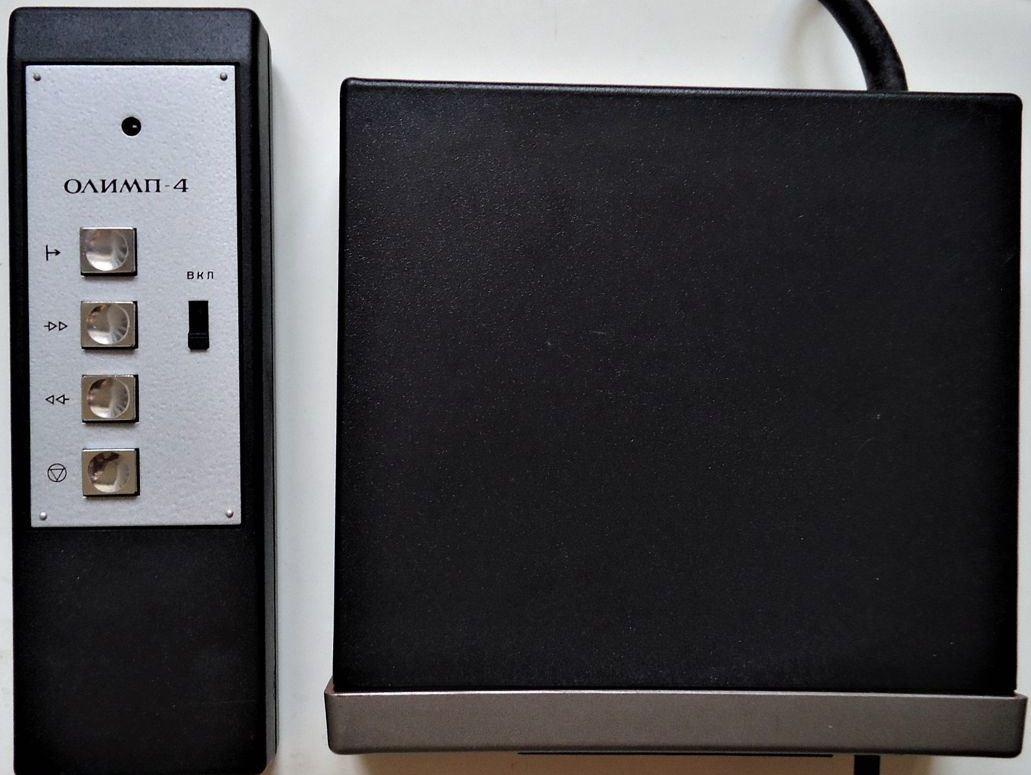

В комплект входил пульт дистанционного управления Олимп-4, который состоит из передатчика и приемника. Он позволяет управлять четырьмя режимами работы магнитофона. Наличие ПДУ было редкостью для советской техники и делало использование аппарата максимально комфортным. Для сравнения, в более ранних моделях, таких как ТДС-17 «Амфитон», дистанционное управление отсутствовало, что делало Олимп-004 более современным устройством.

Электрические схемы Олимп-004-стерео

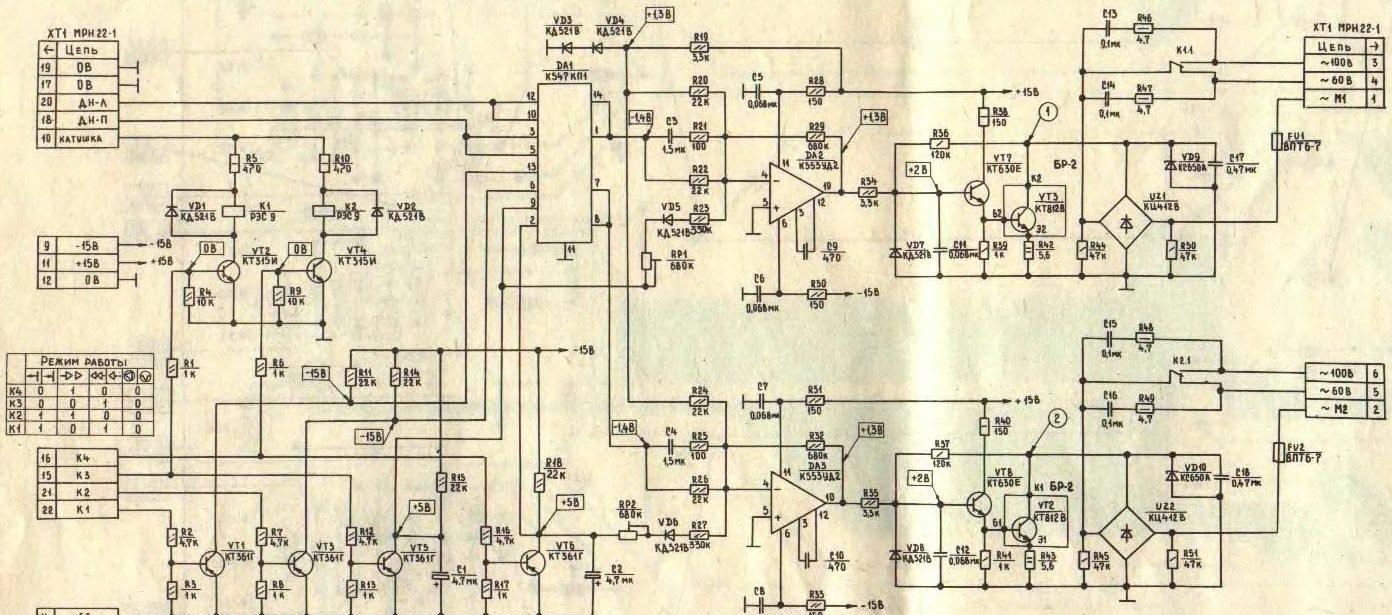

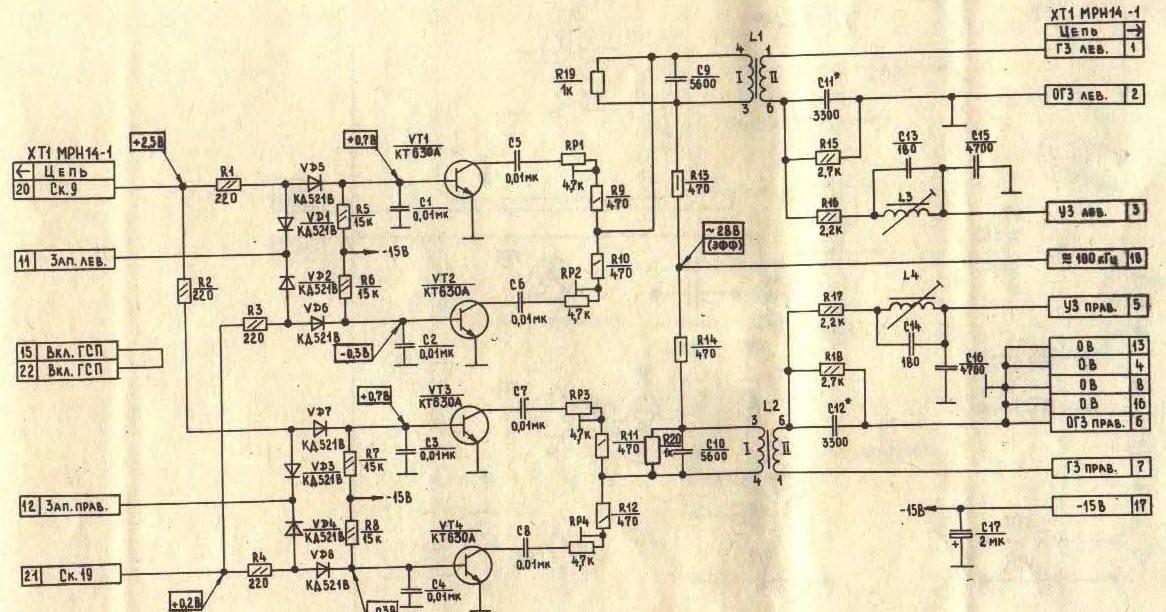

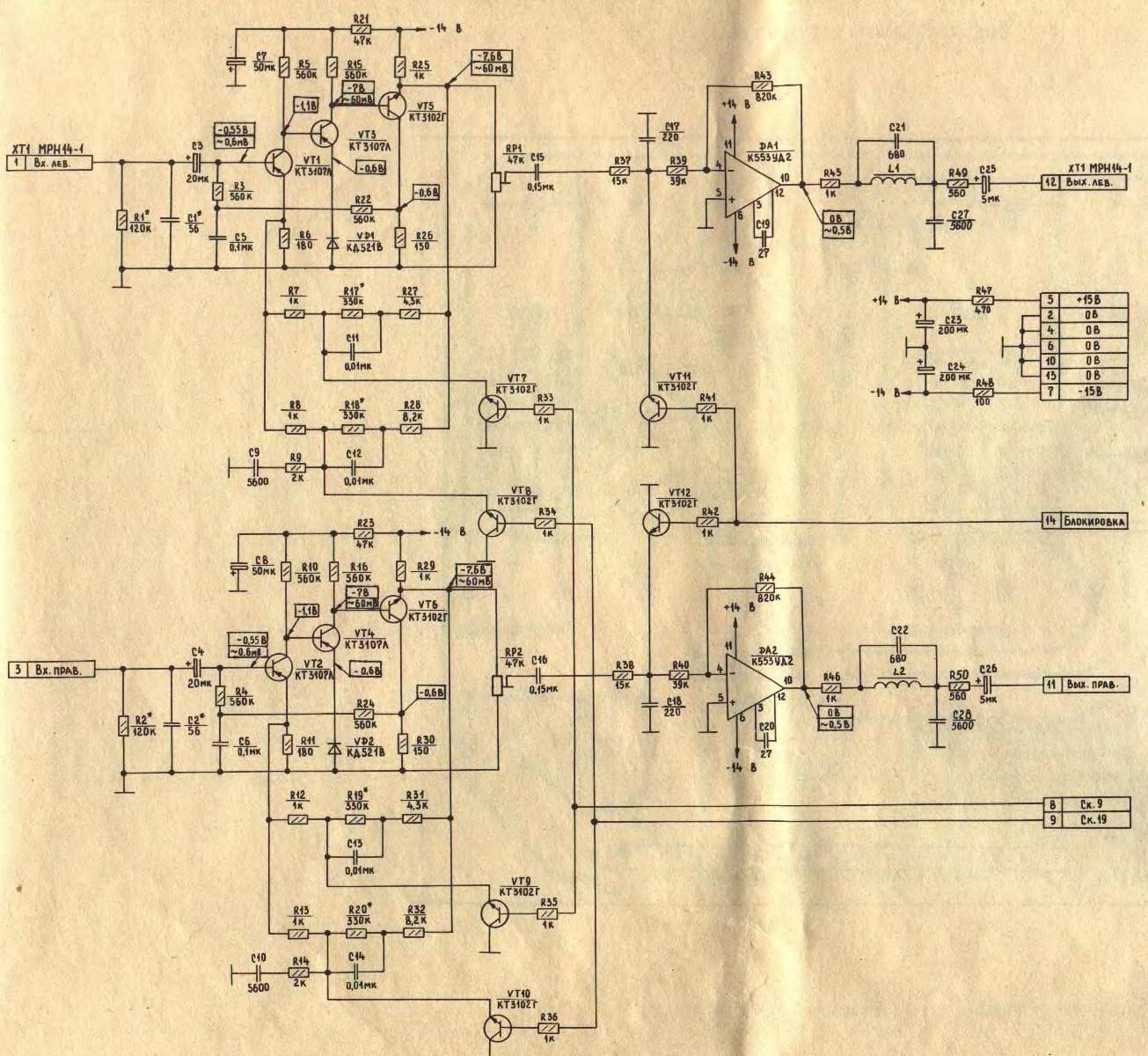

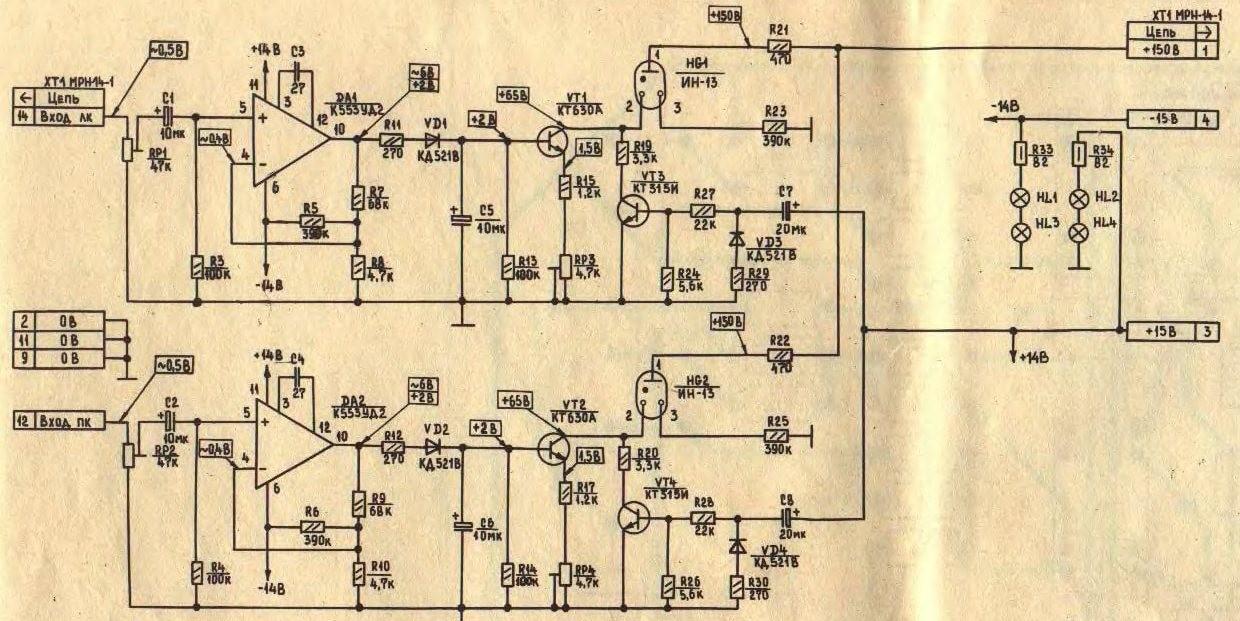

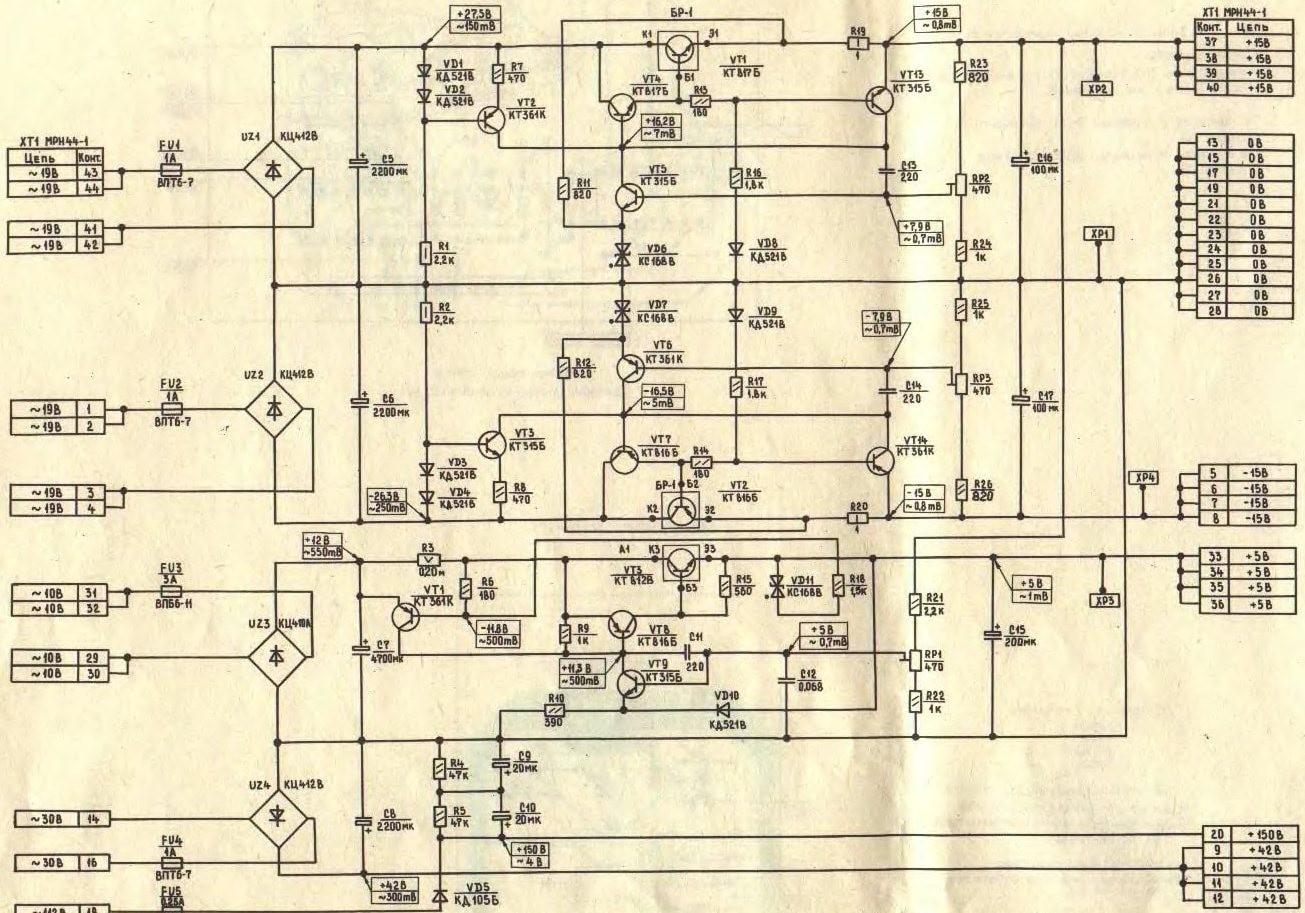

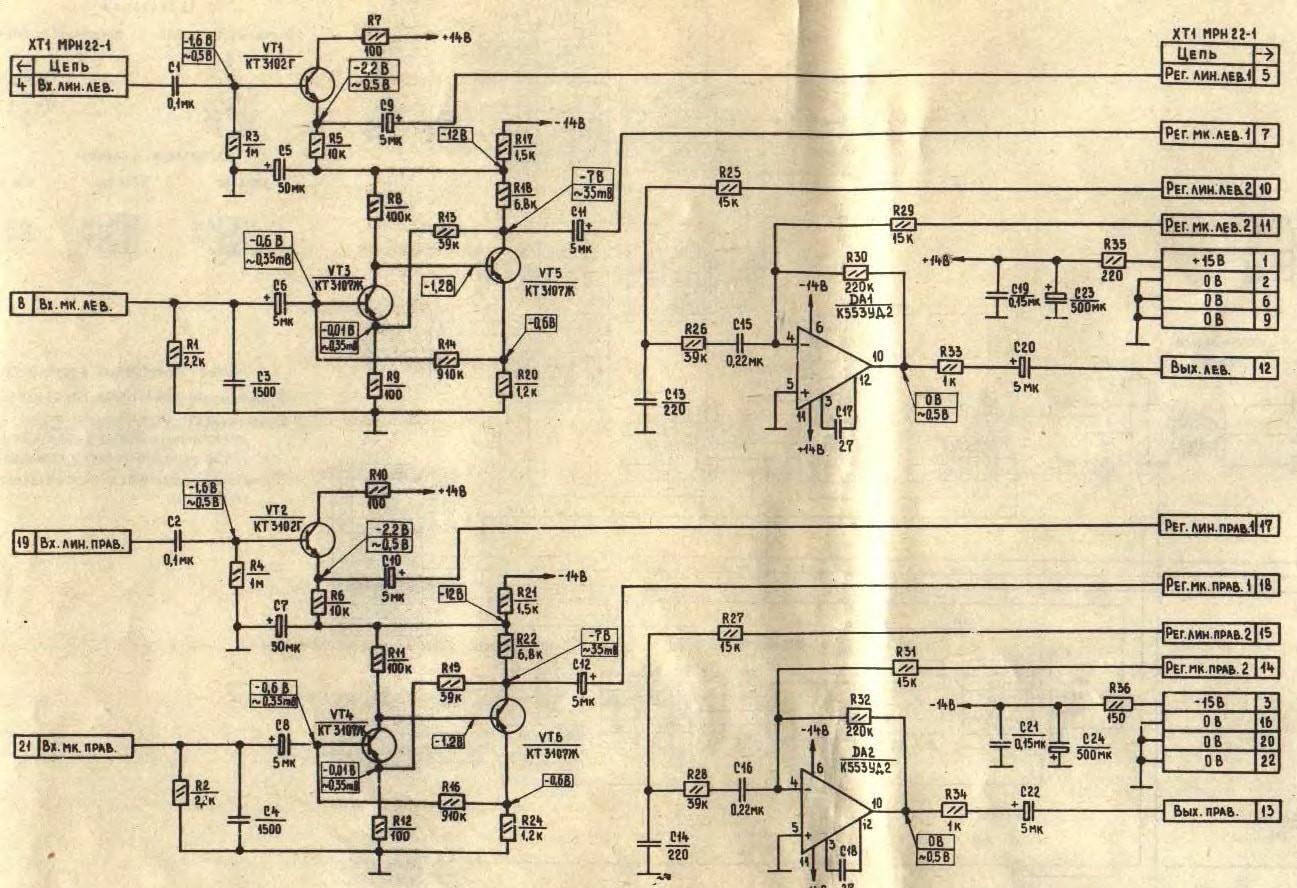

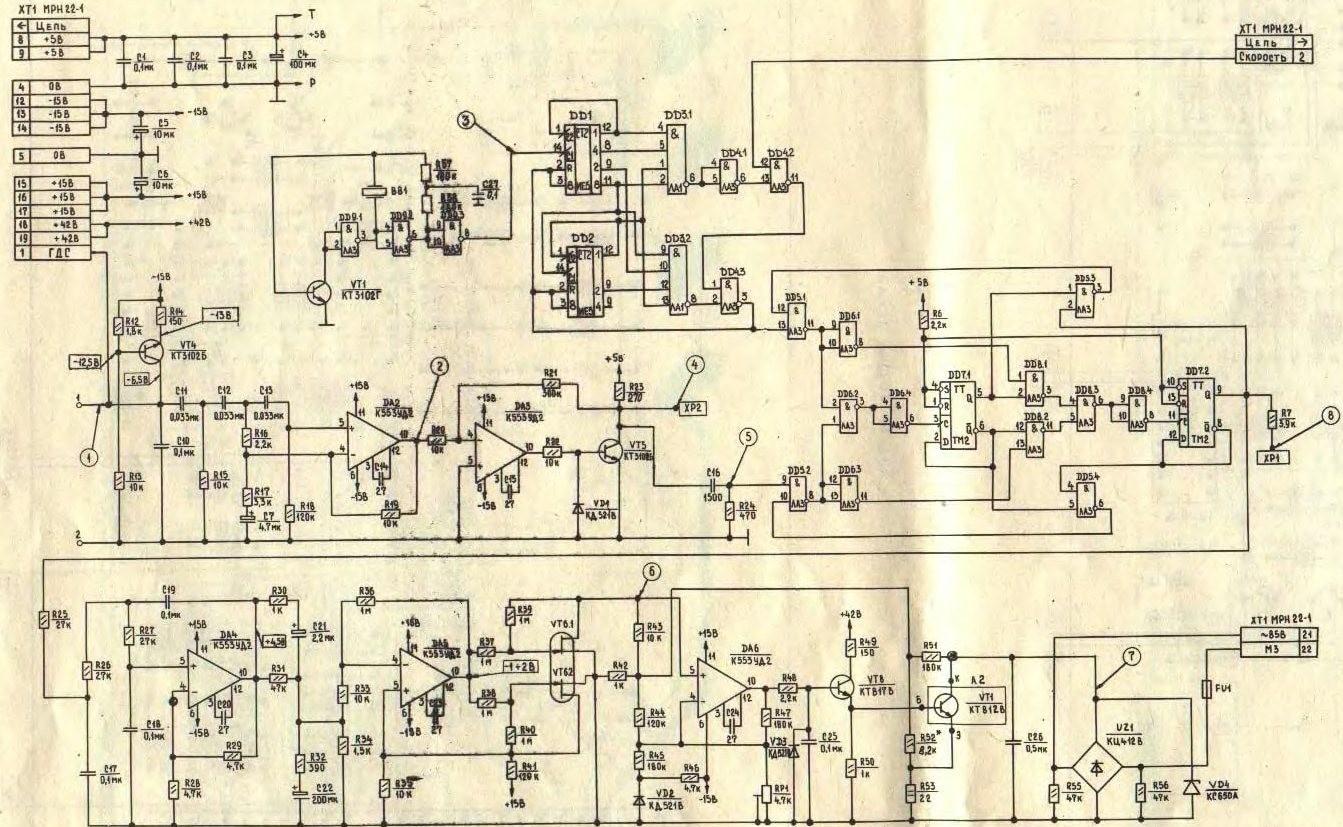

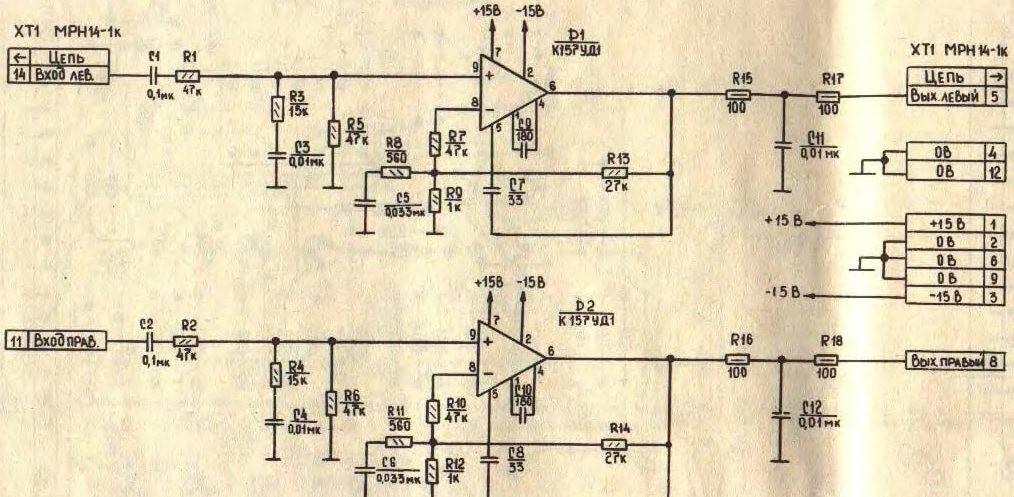

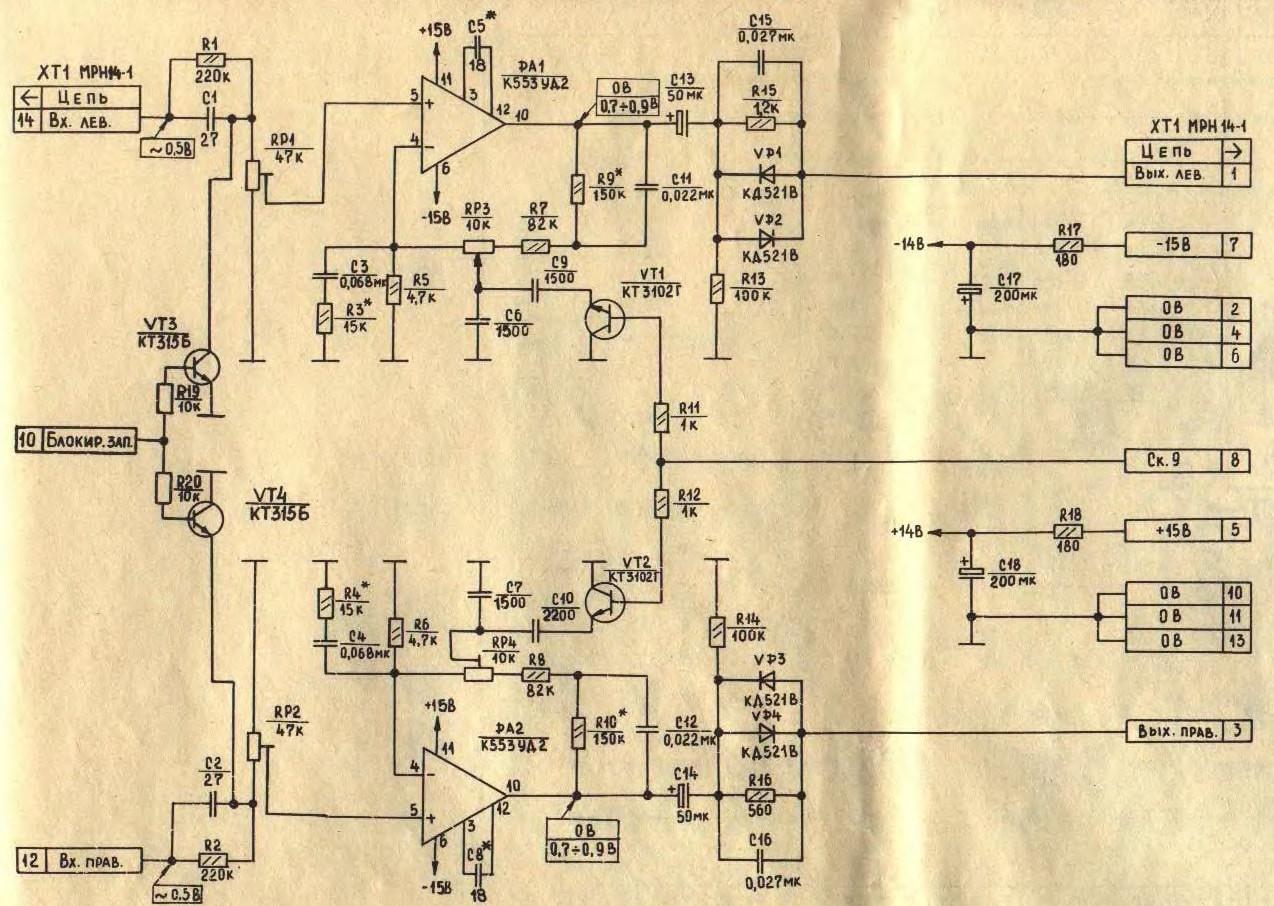

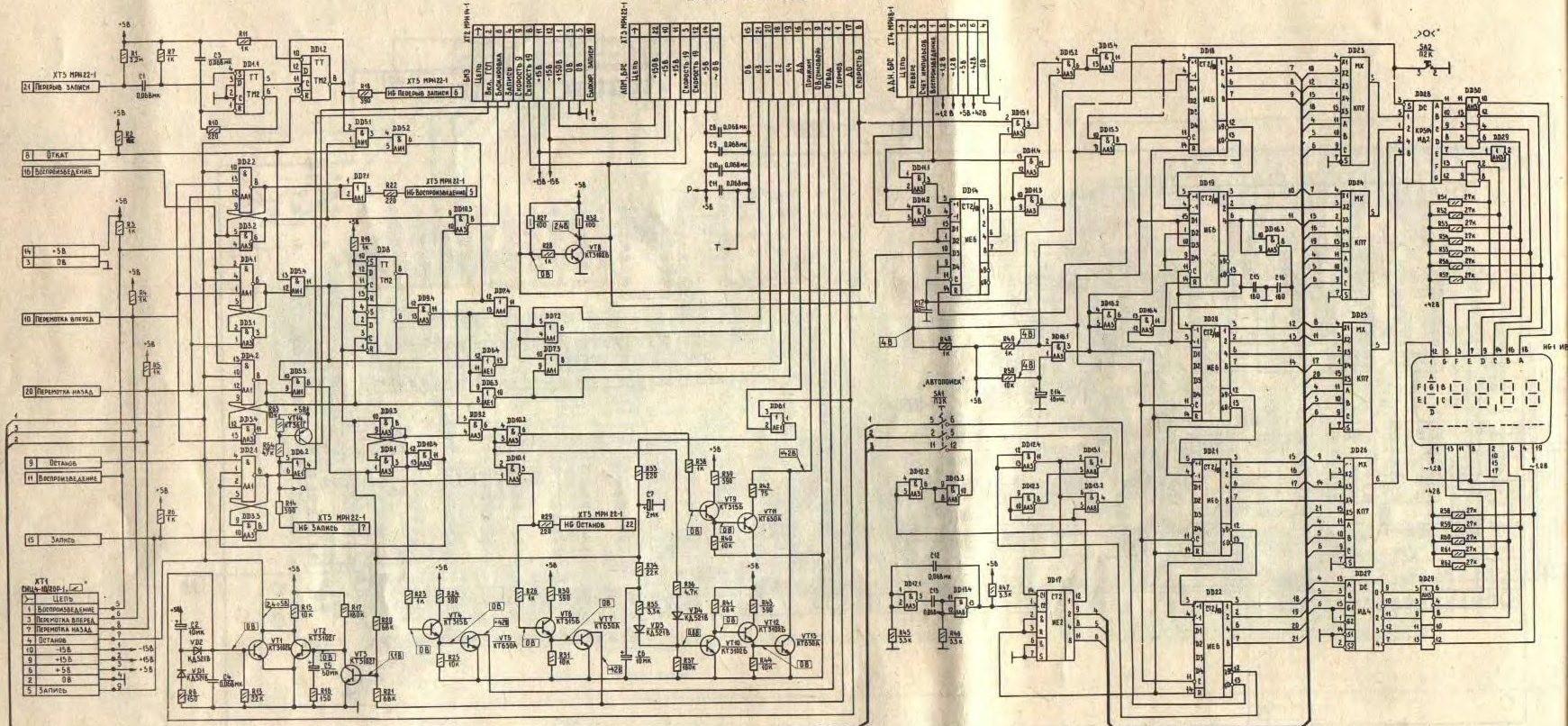

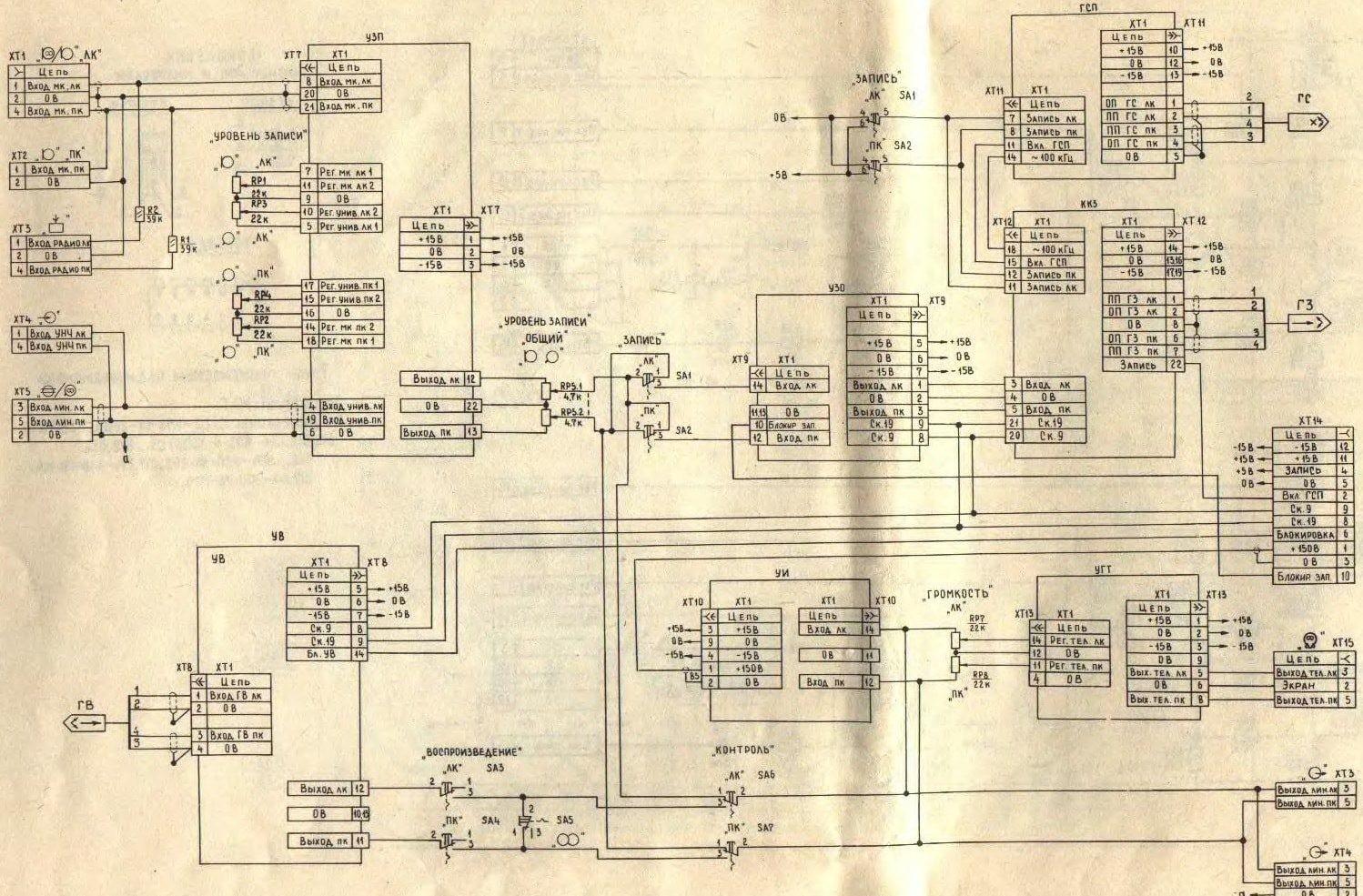

Ниже представлены схемы основных узлов магнитофона, которые могут быть полезны для ремонта и обслуживания устройства. Детальное изучение схем позволяет оценить качество схемотехники, заложенной инженерами.
