Nakamichi DAC-41: внешний автомобильный ЦАП Mobile D/A Converter

Что такое Nakamichi DAC-41?

Nakamichi DAC-41 — внешний цифро-аналоговый преобразователь для автомобильной системы, который сама Nakamichi обозначала как Mobile D/A Converter. Он не читает диски, не усиливает сигнал и не выполняет поканальную обработку: задача аппарата — принять цифровой поток и качественно преобразовать его в аналог. Надпись «DAC-41 Mobile D/A Converter» нанесена на верхнюю крышку, что подтверждает официальное написание модели. По данным обзора orronoco, аппарат выпущен около 2001 года и стал преемником Nakamichi DAC-101.

Корпус DAC-41 собран из фрезерованного алюминия сверху и стального шасси снизу, а аналоговые выходы выведены на позолоченные RCA. Владелец и автор обзора orronoco подчёркивает, что это устройство относится к японскому периоду Nakamichi — до перехода бренда к другим азиатским компаниям. Для коллекционера это означает ставку на металл, аккуратную сборку и качественные разъёмы, а не на массовую штамповку. Аналогичные RCA автор встречал в дорогих CD-проигрывателях Denon, Technics и Sony того времени.

Характеристики Nakamichi DAC-41

Характеристики Nakamichi DAC-41 ниже сведены из фотографий платы, шильдика на корпусе и профильных обзоров. Часть сведений о чипах подтверждена маркировками, которые видны на снимках, а электрические параметры заводского руководства в открытом доступе не подтверждены. Поэтому в таблицу попали только те данные, которые можно проверить или атрибутировать. Для сравнения с DAC-101 смотрите отдельную таблицу ниже.

Таблица показывает главное: DAC-41 — это не «улучшайзер», а полноценный внешний преобразователь с двумя независимыми каналами. Такая архитектура отделяет чувствительную аналоговую часть от шумной цифровой и от головного устройства. Практическая ценность аппарата зависит от состояния электролитов и корректной земли, а не от количества разъёмов. Проверяйте плату перед покупкой.

Корпус, входы и выходы

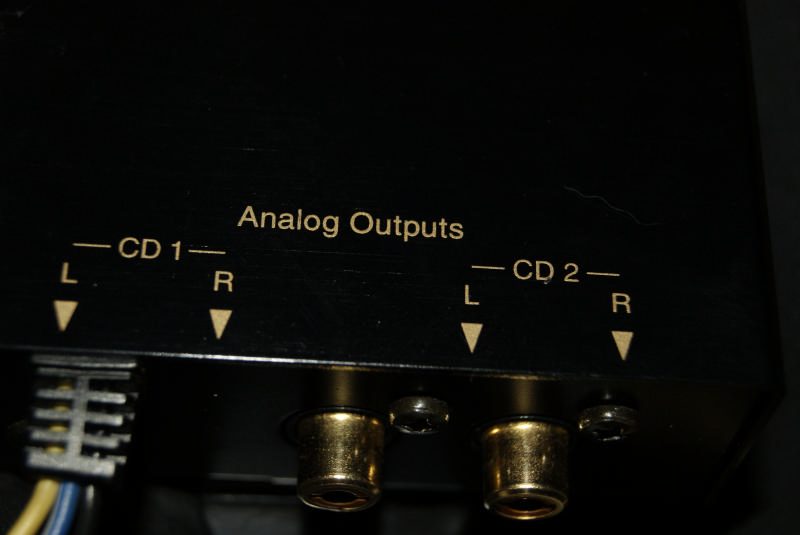

Коммутация Nakamichi DAC-41 построена вокруг двух независимых цифровых входов и двух аналоговых выходов. Надписи на корпусе обозначают входы как CD 1 и CD 2, а выходы — как «Analog Outputs» с отдельными парами Left и Right. Позолоченные RCA рассчитаны на многократное подключение и меньше окисляются со временем. Такая схема позволяет держать два источника подключёнными одновременно и переключать их без перекоммутации.

Дополнительно у DAC-41 есть цифровой выход, что превращает его в промежуточное звено цепочки. По описанию японского разбора ppAaudio, у аппарата «две системы цифрового входа и выхода», то есть каскад можно продолжать дальше. Инженерное решение с двумя ЦАП и раздельными каналами встречается и в более дорогих домашних преобразователях того периода. Для владельца это означает гибкость при построении тракта источник — ЦАП — усилитель.

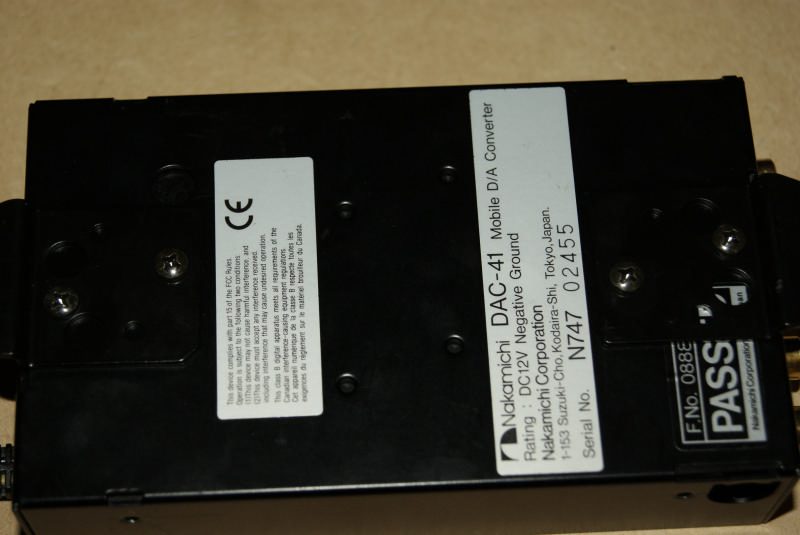

На дне корпуса закреплён шильдик с заводскими данными. Он указывает питание «Rating: DC 12V Negative Ground», производителя Nakamichi Corporation, адрес в Токио и серийный номер. Мы сверяли маркировку на снимке серийного экземпляра: N747 02455. Для винтажной техники это основной ориентир при проверке подлинности и партии. Сверяйте номер на шильдике с состоянием платы.

Корпус Nakamichi DAC-41

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

Цифровой приёмник и фильтр передискретизации

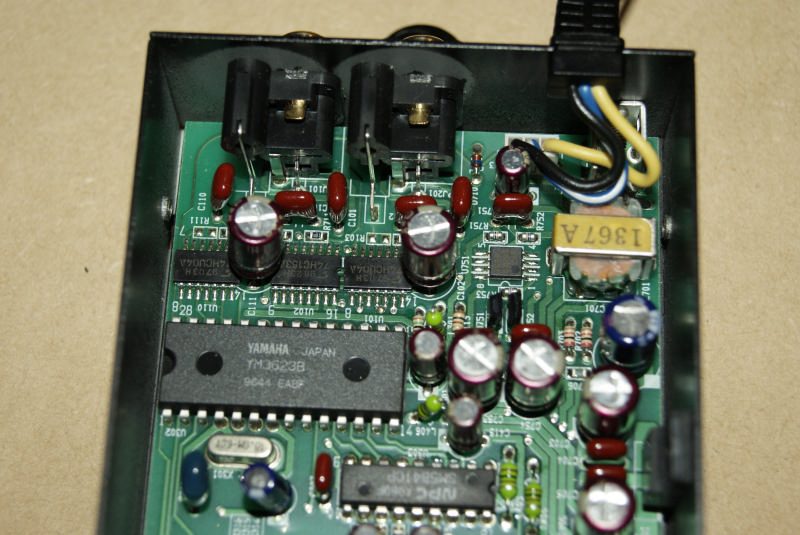

Цифровой вход Nakamichi DAC-41 обслуживает микросхема Yamaha YM3623B — приёмник интерфейса S/PDIF. На фотографии платы отчётливо читается маркировка «YAMAHA JAPAN YM3623B 9644 EA6P». Автор обзора orronoco отметил, что в тот период рынок уже переходил на приёмники Cirrus Logic CS8412, а Nakamichi осталась на Yamaha. Такое решение могло быть связано с характером звучания или с налаженным запасом компонентов. Для ремонта это важная деталь: искать придётся именно YM3623B.

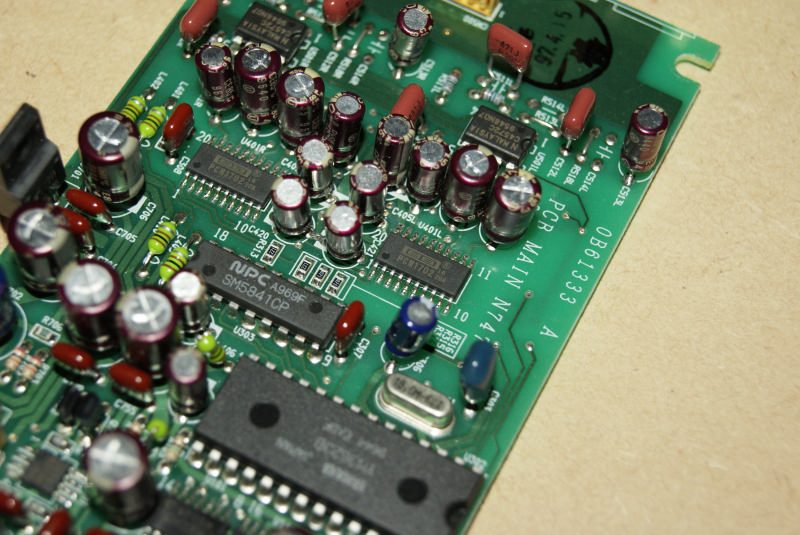

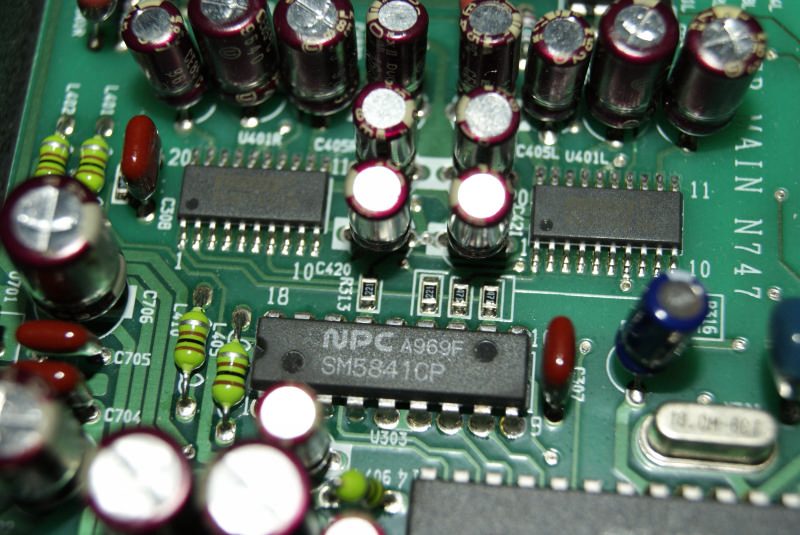

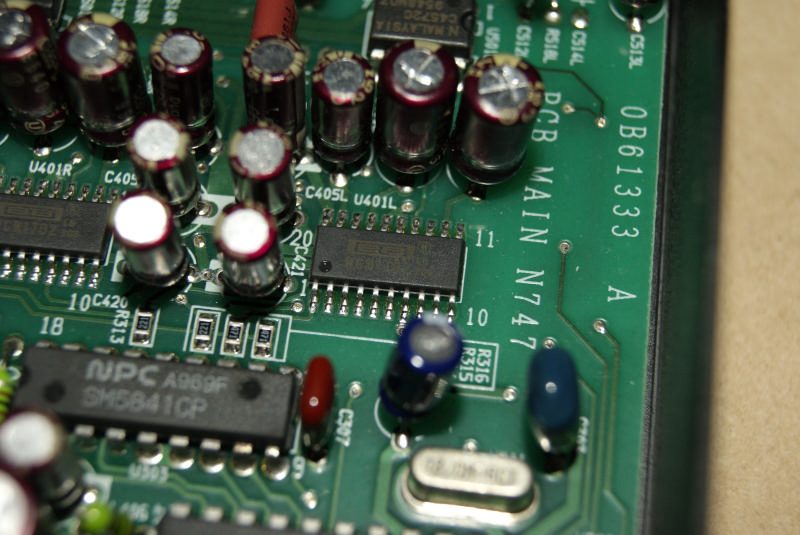

Передискретизацию выполняет цифровой фильтр NPC SM5841CP, маркировка которого видна как «NPC A969F SM5841CP». Этот фильтр работал в связке со старшими ЦАП того времени и считается надёжным, хотя и не флагманским решением. По разбору orronoco, фильтр выбран «не топовый, но для этой задачи более чем достаточный». Именно он формирует поток для двух PCM1702. Проверяйте его питание и тактирование при отсутствии звука.

Преобразование: PCM1702 на каждый канал

Преобразование в Nakamichi DAC-41 доверено двум 20-битным ЦАП Burr-Brown PCM1702, по одному чипу на канал. На фотографиях маркировка ЦАП закрыта ленточными метками «DAC», поэтому тип подтверждается разбором, а не прочтением надписи. Автор orronoco прямо называет PCM1702 «одним из самых продаваемых ЦАП той эпохи», который позже сменил PCM1704. Раздельные преобразователи на левый и правый канал — сильная сторона аппарата. Такая схема уменьшает взаимное влияние каналов.

Разрядность 20 бит для начала 2000-х была маркетинговым аргументом, но у DAC-41 он подкреплён схемотехникой. Мультибитная архитектура PCM1702 вместе с внешним фильтром даёт плотную подачу, за которую ценят эту модель. По данным обзоров, звук DAC-41 близок к Clarion DRX-9255EXL, где применялись те же ЦАП. Совпадение чипов объясняет схожесть характера. Слушайте аппарат на знакомых записях, прежде чем делать выводы.

Цифро-аналоговое преобразование

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

Аналоговый выход и питание

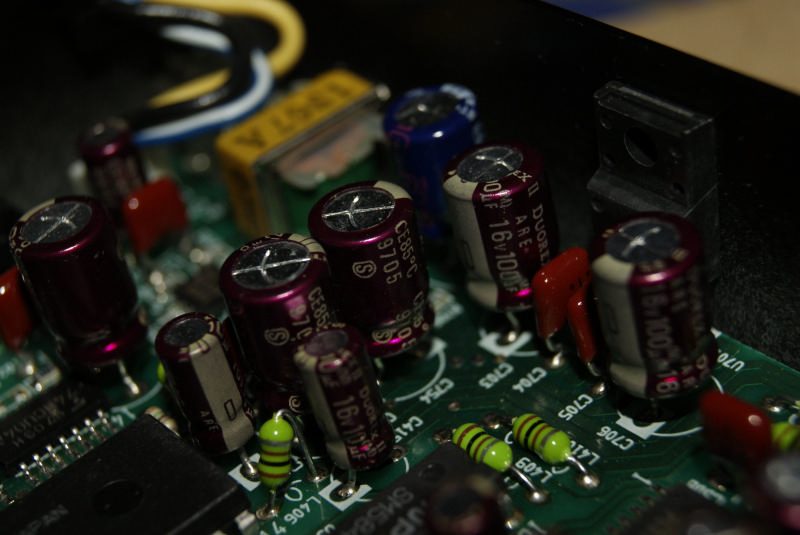

Аналоговый выход Nakamichi DAC-41 собран по простой и предсказуемой схеме. По разбору orronoco, здесь применён фильтр 2-го порядка по схеме Sallen-Key, который автор считает «на удивление удачным» и не требующим большого тока. В каскаде работают конденсаторы Elna Duorex — популярная аудиофильская серия того времени. Простая топология облегчает ремонт и замену элементов без риска нарушить настройку. Проверяйте ёмкость и утечку при профилактике.

Питание DAC-41 построено на линейном стабилизаторе 7810, а из одного напряжения формируются два плеча с помощью операционного усилителя и транзисторов в двухтактной схеме. Такой приём характерен скорее для портативной техники, чем для автомобильной, и не создаёт импульсных помех. Японский разбор ppAaudio подтверждает: это простой стабилизатор, но шум почти не наблюдается. Именно эта часть чаще всего требует внимания после 20 лет эксплуатации.

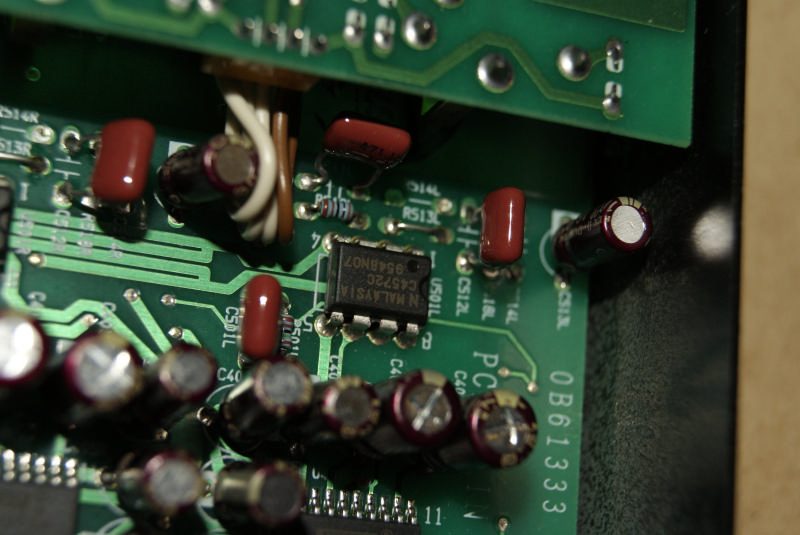

Операционный усилитель в аналоговом тракте на снимках читается как NEC C4570C. Автор ppAaudio указывает, что штатный ОУ работал при однополярном питании около 10 В со смещением сигнала до ±5 В, и заменил его на низковольтный NJM2122 для снижения искажений. Такая доработка — распространённый путь улучшения винтажного ЦАП. Мы в мастерской сначала проверяем питание и землю, а уже потом меняем ОУ. Это экономит время и деньги.

Плата в разборе и ремонтопригодность

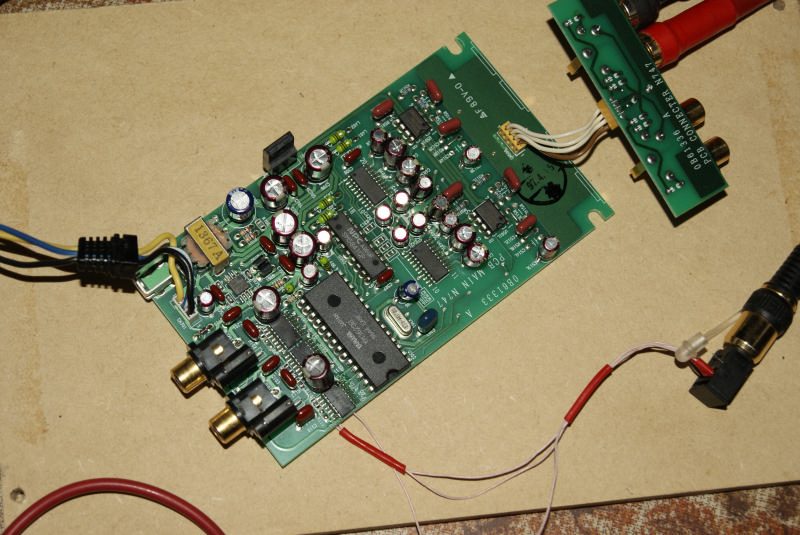

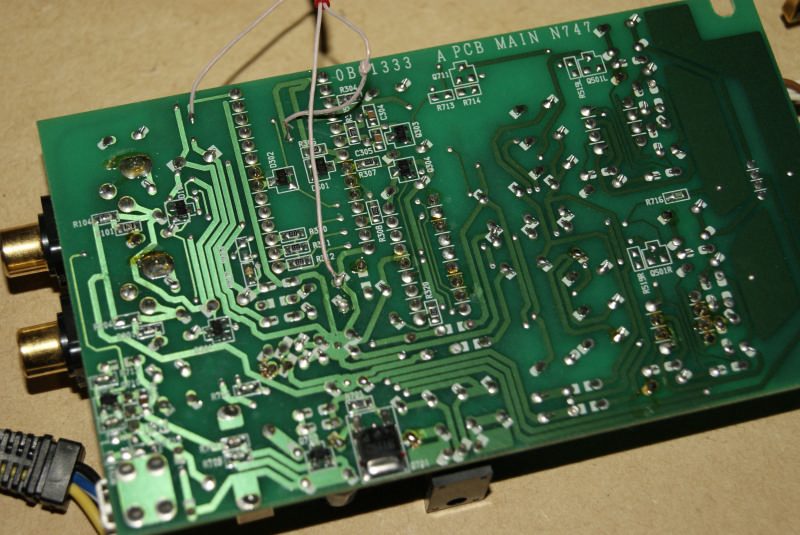

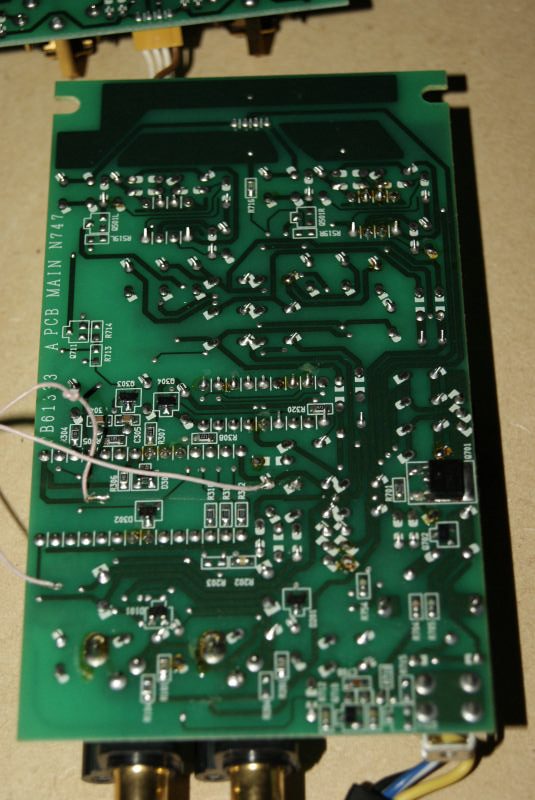

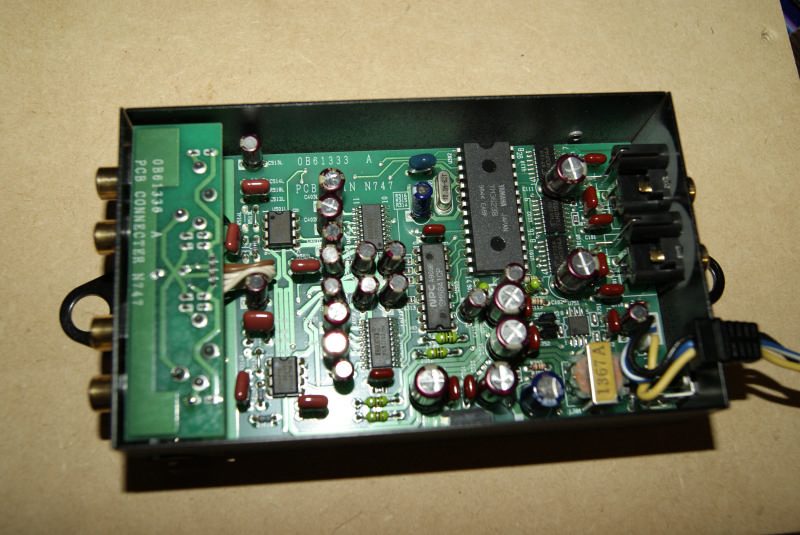

Плата Nakamichi DAC-41 промаркирована как PCB 086133 A и MAIN N747, что упрощает идентификацию ревизии. По разбору orronoco, использован двухслойный стеклотекстолит, который заметно лучше платы DAC-101, но для эпохи уже был обычным делом. Пайка выполнена плотно, а силовые и аналоговые цепи разнесены по сторонам платы. Такая компоновка помогает при диагностике. Сверяйте маркировку перед заказом запчастей.

Внутри реализована полноценная раздельная архитектура левого и правого каналов, хотя корпус небольшой. Японский разбор ppAaudio прямо пишет, что «Lch и Rch выполнены независимо, виден дизайн без компромиссов». Для каждого канала предусмотрен свой ЦАП и своя аналоговая обвязка. Это упрощает поиск неисправности, когда не работает один канал. Начинайте сравнение каналов с сигнала и питания.

Плата Nakamichi DAC-41 в разборе

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

Чем DAC-41 отличается от DAC-101?

Nakamichi DAC-101 и Nakamichi DAC-41 — два поколения внешних автомобильных ЦАП, между которыми сменилась и элементная база, и философия. DAC-101 построен на двух 16-битных TDA1541A S1 и ассоциируется с классическим филипсовским звучанием, тогда как DAC-41 перешёл на 20-битные PCM1702. Разница в чипах определяет и характер, и ремонтопригодность. Сравнивайте модели по доступности запчастей, а не только по году.

По данным orronoco, сам автор считает DAC-41 «высококлассным ЦАП в духе DAC-101», но уже на другой архитектуре. Числовое совпадение в названии — 4 и 1 против 101 — он обыгрывает как преемственность семейства. Для покупателя важнее то, что DAC-41 использует более поздние и доступные компоненты. Это делает его практичнее для восстановления.

Как использовать DAC-41 сегодня?

Сегодня Nakamichi DAC-41 проще всего включить как домашний ЦАП: автор orronoco советует подать на разъём питания 12 В постоянного тока, соблюдая полярность, и подключить аналоговый выход к усилителю. Никаких специальных драйверов не требуется — аппарат работает автономно. Это делает его удобным для ретро-систем и настольных сетапов. Проверьте полярность до первого включения.

С современными цифровыми источниками ситуация требует оговорки. Владельцы в форумных обсуждениях сообщали, что аппарат принимал поток 24 бит / 96 кГц и стабильно работал на 44,1 кГц / 16 бит. При этом штатный приёмник YM3623B рассчитан на частоты до 48 кГц, а заводского подтверждения режима 96 кГц в открытых источниках нет. Поэтому относитесь к таким отзывам как к наблюдению, а не спецификации. Проверяйте конкретный экземпляр на своём источнике.

Энтузиасты использовали DAC-41 и как основу для нестандартных проектов. В блоге sova-audio описана встраиваемая «машина времени» — линия задержки с шагом 22 мкс, которая превращает несколько DAC-41 в систему без процессора. Идея строится на мультибитном преобразовании без цифровой обработки. Это сложный проект для подготовленного мастера. Повторяйте его только с измерительным контролем.

На что смотреть при покупке

При покупке винтажного Nakamichi DAC-41 главный риск — возраст электролитов и состояние питания. Проверяйте плату на вздутия и подтёки, измеряйте выходные напряжения и слушайте оба канала раздельно. По опыту мастерской большинство отказов связано с высохшими конденсаторами и окисленными разъёмами, а не с микросхемами. Начинайте диагностику с питания. Это самый дешёвый этап.

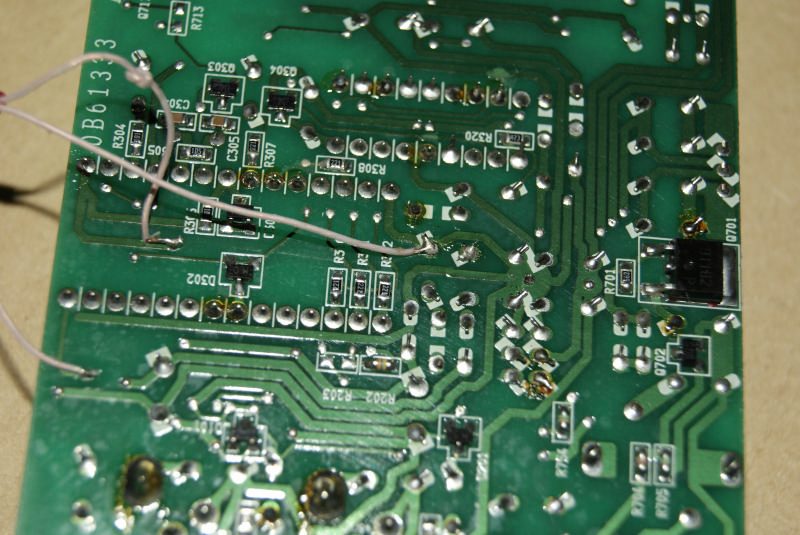

Отдельно осматривайте дорожку земли у выходных RCA: в разобранном экземпляре она была пережжена. Признак дефекта — нестабильные показания и фон, исчезающие при подключении общей земли. Проверяйте также целостность шильдика и совпадение серийного номера с партией. Такой осмотр занимает несколько минут. Он помогает сбить цену или отказаться от покупки.

Комплектность для этого аппарата важна: цифровой кабель, разъём питания и, при использовании в машине, аккуратная проводка. Поскольку заводского руководства в открытом доступе нет, а схемы публикуются в архивах, сохраняйте сервисные материалы заранее. Обзоры другой винтажной техники собраны в разделе наших статей, а восстановление и настройку выполняет мастерская AudioBerry. Если вы собираете систему с нуля, посмотрите продукцию AudioBerry.
