Nakamichi DAC-101: внешний автомобильный ЦАП с двумя TDA1541A S1

Что такое Nakamichi DAC-101?

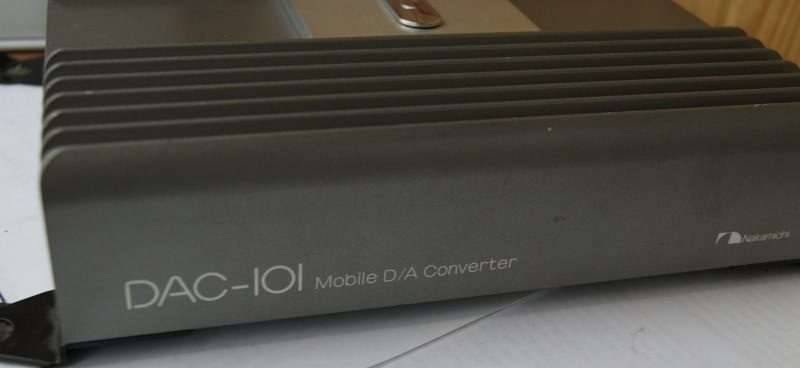

Nakamichi DAC-101 — это внешний автомобильный ЦАП, то есть отдельный цифро-аналоговый преобразователь для модульной системы Nakamichi начала 1990-х. Устройство не читает диски и не содержит усилителя мощности: оно принимает цифровой поток и отдаёт готовый линейный звук на внешний усилитель. На верхней крышке нанесено фирменное обозначение «DAC-101 Mobile D/A Converter», которое и определяет класс аппарата.

Корпус и задняя панель

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

По типу DAC-101 — не автомагнитола, а цифровой преобразователь. Все подключения выполнены на стандартных RCA: коаксиальный вход SPDIF принимает поток от транспорта или CD-чейнджера, а два выхода отдают аналоговый стереосигнал. Именно поэтому аппарат применяют и в автомобиле, и в домашнем тракте с внешним блоком питания 12 В.

DAC-101 работал в связке с CD-чейнджером CDC-101, головным устройством и усилителем фирменной системы Nakamichi. Разделение на отдельные блоки было нормой для премиального автозвука того времени: источник, преобразователь и усиление разносили, чтобы развязать чувствительные цепи. Инсталляция получалась гибче, а ремонт — проще, поскольку менялся один узел, а не вся система.

История и место в линейке Nakamichi

DAC-101 относится к началу 1990-х годов и выпускался в Японии, когда Nakamichi ещё была независимой японской компанией. В профессиональном обзоре 1990 года, на который ссылается архив naks.com, указана цена $895 — сумма, сопоставимая с серьёзной домашней аппаратурой. Масса около 3 кг и рёбристый радиатор подтверждают, что это не дешёвый автомобильный аксессуар.

На форуме DIYAudio связку CDC-101/DAC-101 обсуждают как редкий модульный цифровой тракт с раздельными транспортом и преобразователем. Модель упоминается там прежде всего в контексте восстановления и поиска сервисной информации, а не как массовый продукт.

В модельном ряду Nakamichi DAC-101 стоит особняком. Среди мобильных ЦАП бренда это одна из немногих моделей с двумя мультибитными преобразователями Philips, а выпускалась она узкой серией для тех, кто собирал систему по частям. Именно элементная база и редкость поддерживают интерес коллекционеров спустя три десятилетия.

Характеристики Nakamichi DAC-101

Приведённые ниже значения собраны из архивного описания и профессионального обзора 1990 года, на которые ссылается архив naks.com. Оригинального руководства владельца в свободном доступе нет, поэтому паспортные цифры стоит воспринимать как ориентир. Главный факт — элементная база — независимо подтверждён таблицей ЦАПов radiolamp.ru.

Два Philips TDA1541A S1 в балансной схеме

Главная техническая ценность DAC-101 — два чипа Philips TDA1541A S1 в одном корпусе, включённых по балансной (дифференциальной) схеме. Для автомобильного ЦАПа это редкое решение: в автозвуке обычно экономили и ставили один преобразователь. Версия S1 (Single Crown) — отборная, с меньшей погрешностью младшего разряда, чем у обычного TDA1541A.

Плата ЦАП крупным планом

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

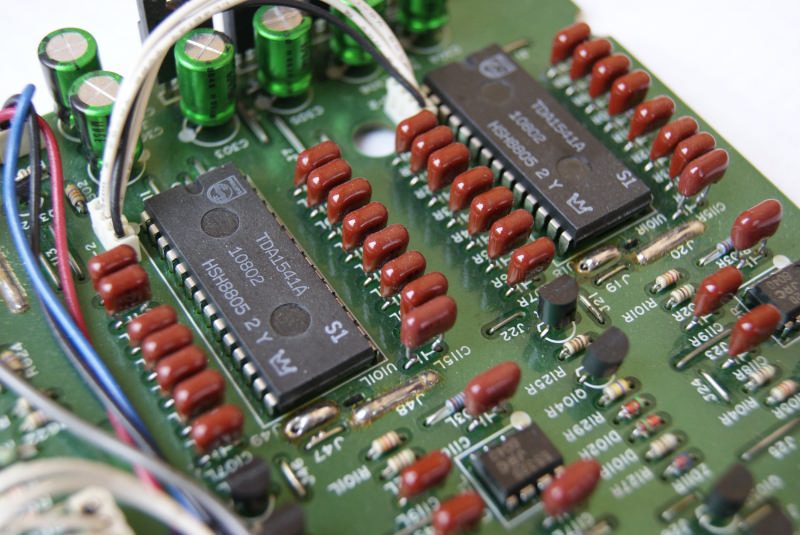

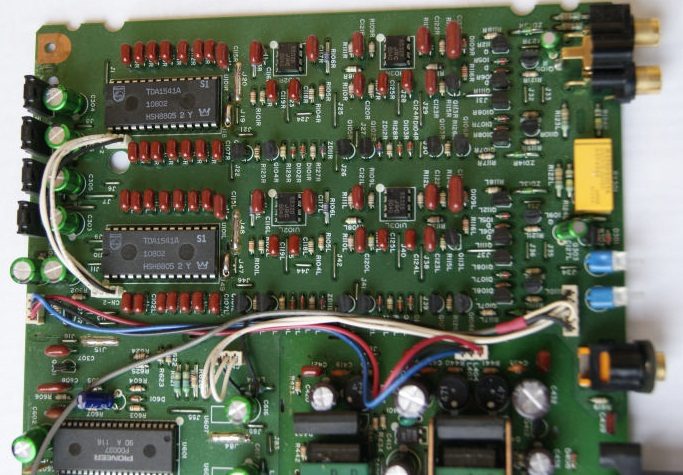

На фотографиях плавающей платы хорошо читается маркировка микросхем: «TDA1541A» с логотипом Philips и индексом S1, а также дата-код партии (в нашем образце — HSH8805). Независимая таблица ЦАПов radiolamp.ru подтверждает состав: для Nakamichi DAC-101 там указано «2 x TDA1541A-S1 (Single Crown)». Балансное включение удваивает преобразователи в канале и снижает искажения.

Мультибитный TDA1541A до сих пор ценится за характер звучания. В отличие от более поздних дельта-сигма ЦАП он не производит шумовой модуляции, а работает как точный преобразователь старой школы. Именно поэтому вокруг DAC-101 и аналогичных аппаратов складывается сообщество энтузиастов, готовых мириться с возрастом электроники.

Как устроен цифровой тракт DAC-101?

Цифровая часть DAC-101 рассчитана на автоматическое определение входного потока 32, 44.1 и 48 кГц, что снимало с владельца ручную настройку. По данным архива naks.com, здесь применены восьмикратная передискретизация, цифровой фильтр и активные аналоговые фильтры третьего порядка. На задней панели видны два индикатора частоты — 44.1 кГц и 48 кГц.

Отдельного внимания заслуживает входная антиджиттерная схема с двумя PLL. В автомобиле цифровой кабель идёт через весь салон, рядом с питанием и помехами, поэтому стабильность потока критична. Twin-PLL подстраивается под входной сигнал и снижает влияние джиттера на преобразование. В архивном описании упоминается и фирменная схема «4×4 Processor», призванная дополнительно стабилизировать преобразование.

Передискретизация и цифровой фильтр формируют цифровую основу тракта. Дальше сигнал попадает на мультибитные TDA1541A, а после них — на аналоговые фильтры третьего порядка. Такое сочетание «цифровая коррекция + мультибит» было типично для дорогой техники конца 1980-х. Владельцы отмечают, что режим можно изменить, но это требует вмешательства в схему.

Аналоговый тракт: I/V, фильтр, буфер и выход

После преобразователя сигнал проходит несколько аналоговых каскадов: преобразователь ток-напряжение (I/V), фильтр, буфер и выходной предусилитель. Первые три ступени собраны на операционных усилителях, а выходной каскад — на дискретных транзисторах. Наличие отдельного транзисторного выхода для автомобильного устройства было редкостью и требовало больше места на плате.

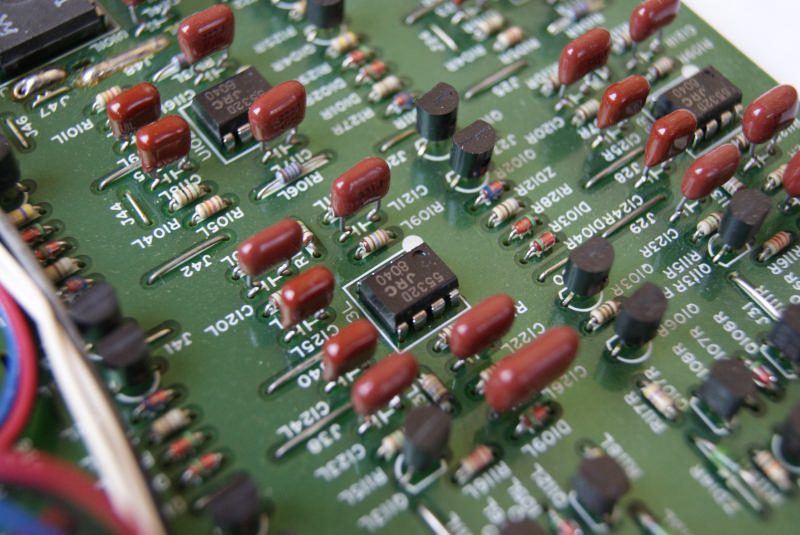

В нашем экземпляре операционные усилители промаркированы «JRC 5532D», и, по данным разбиравшего DAC-101 автора, всего их четыре. Балансный сигнал после I/V складывается в несимметричный, который идёт на дальнейшие ступени. Плёночные конденсаторы и резисторы формируют фильтрацию и коррекцию, а зелёные электролиты обеспечивают развязку по питанию.

В аналоговом тракте всего один разделительный конденсатор на канал — на выходе дискретного предусилителя (позиции C127R и C127L). Это упрощает обслуживание и апгрейд: достаточно заменить пару электролитов. В оригинале там стояли Nichicon Muse, которые энтузиасты меняют на более качественные, а заодно ставят панельки под смену ОУ.

Что видно на платах DAC-101?

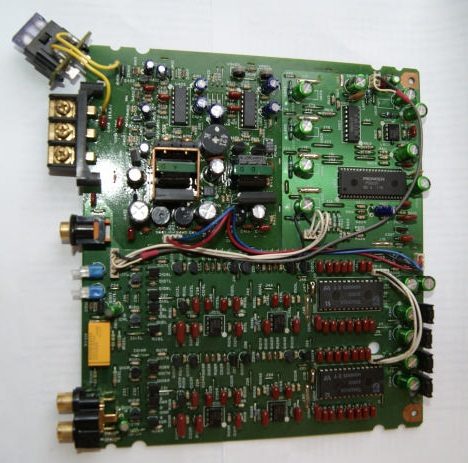

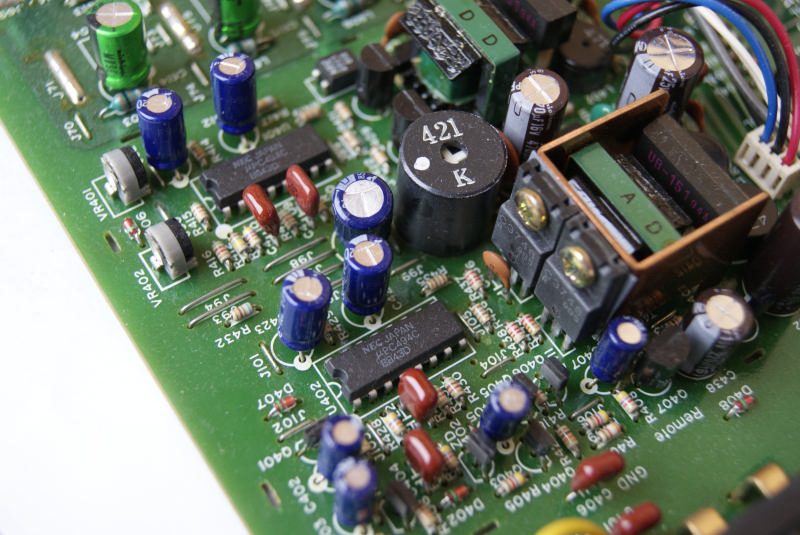

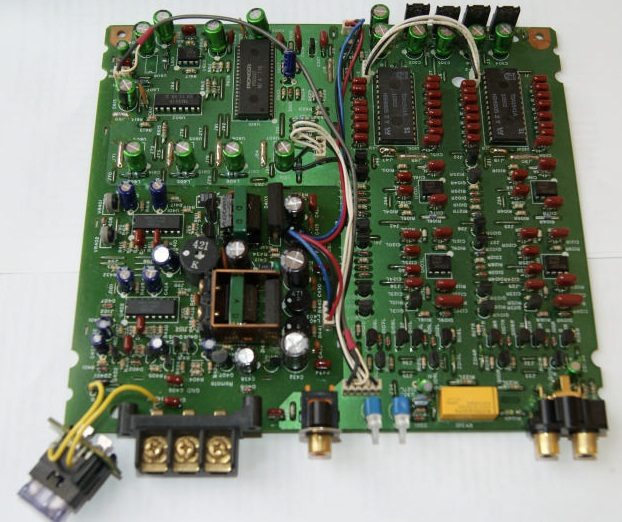

Разбор показывает, что DAC-101 собран из нескольких отдельных плат, соединённых жгутами: цифровая часть, плата ЦАП и аналоговый выход. На фото видны позолоченные RCA, металлический кварцевый резонатор, плёночные и электролитические конденсаторы, подстроечные резисторы и реле. Монтаж плотный, с маркировкой позиций на шелкографии платы.

Платы Nakamichi DAC-101 в разборе

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

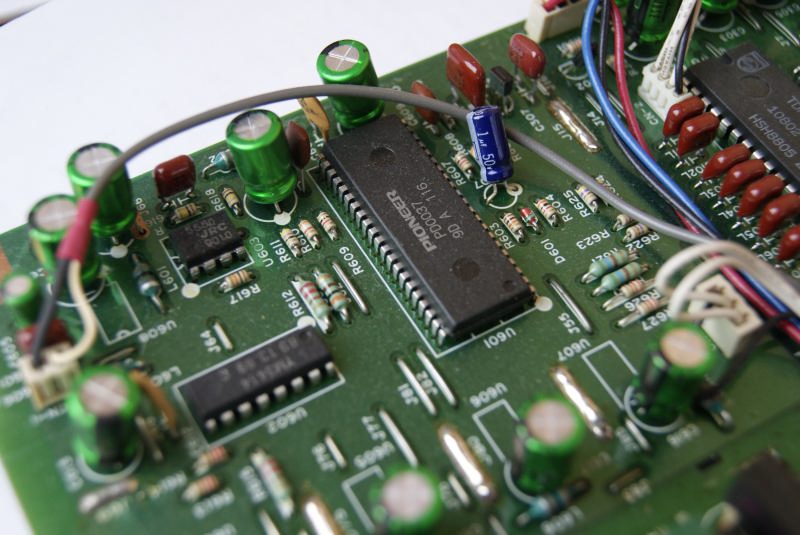

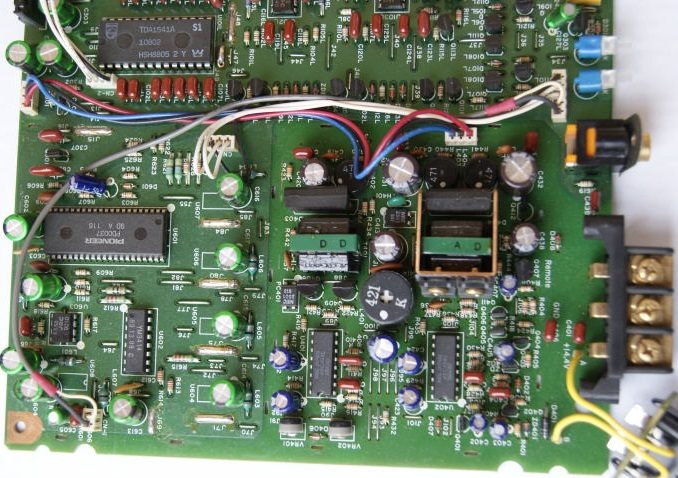

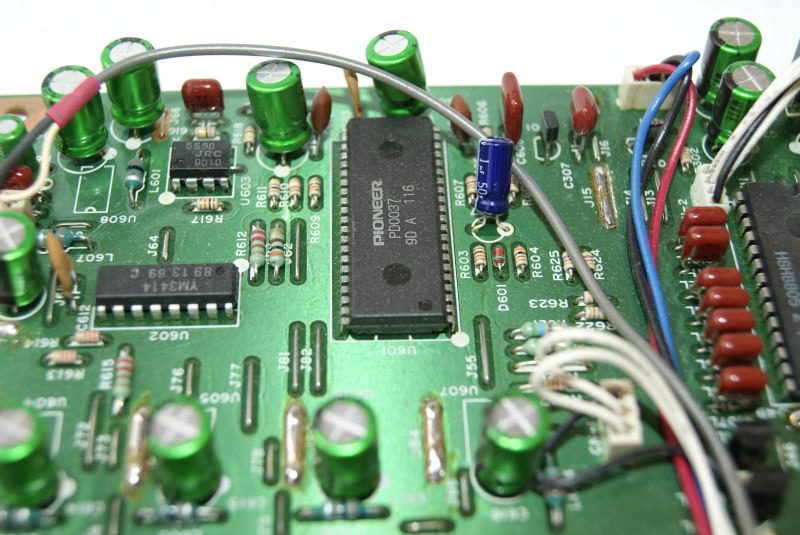

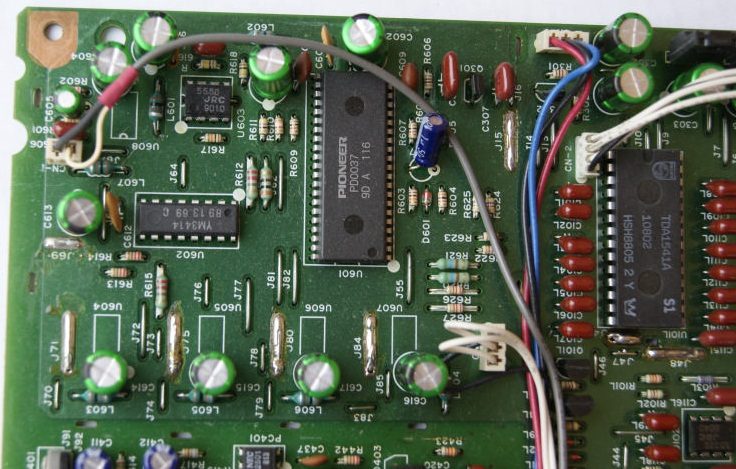

На цифровой плате читается крупная микросхема в DIP-корпусе с маркировкой Pioneer PD0037. Она стоит рядом с зелёными электролитами, операционным усилителем и ещё одной микросхемой в DIP-8. Точное назначение этого чипа по доступным источникам не документировано, поэтому мы не приписываем ему конкретную функцию без сервисной схемы.

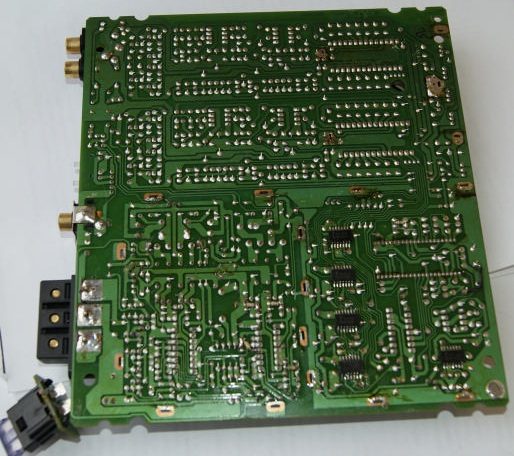

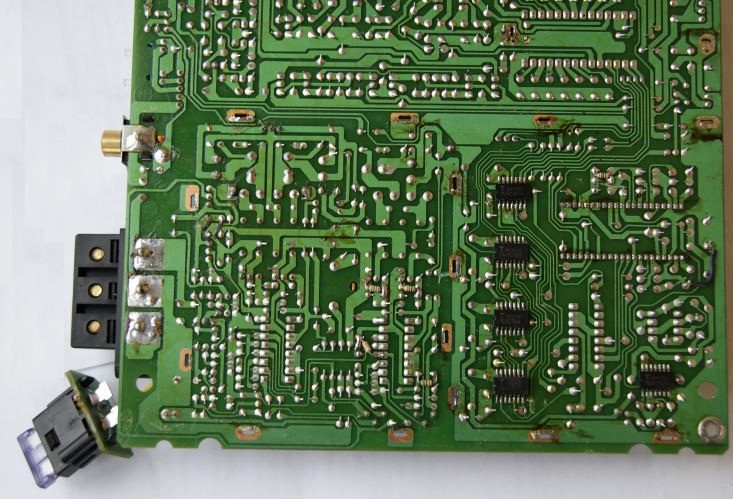

Обратная сторона плат показывает аккуратную пайку сквозного монтажа без следов кустарного ремонта. Именно по состоянию дорожек и паяных точек проще всего оценить, вскрывался ли аппарат и менялись ли компоненты. Заводские жгуты с маркировкой помогают при разборке не перепутать подключения между платами.

Экранирование, питание и нагрев

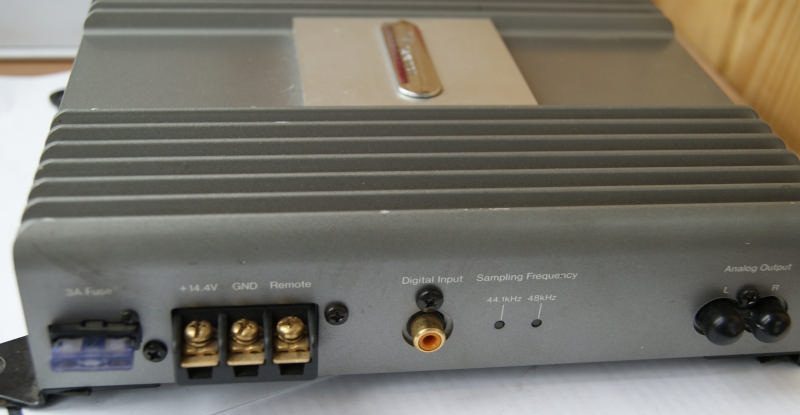

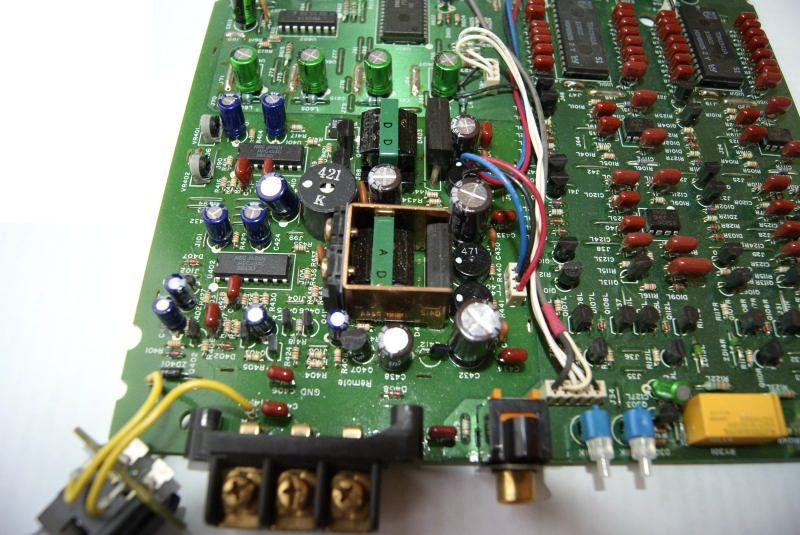

DAC-101 питается от бортовой сети 12 В. На задней панели выведены клеммы «+14.4V», «GND» и «Remote», а рядом стоит предохранитель и позолоченный коаксиальный вход. Для включения в домашних условиях владельцы объединяют вход питания и Remote с плюсом источника, а землю — с минусом. Это стандартный приём для автомобильной техники.

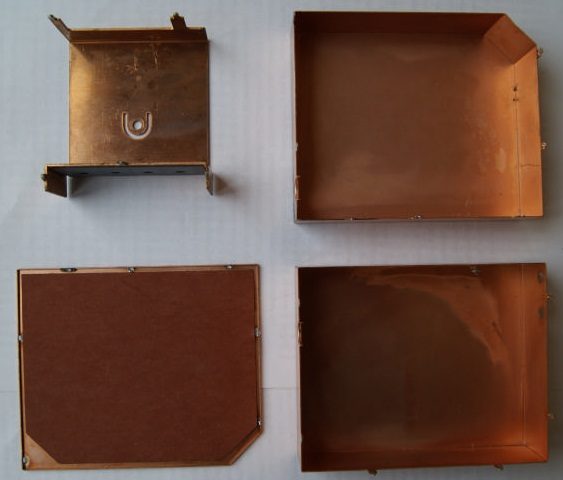

Внутри установлены медные экраны, которые закрывают чувствительные узлы от помех. На фото видно несколько таких кожухов: они развязывают цифровые и аналоговые цепи друг от друга. Дополнительно тепло отводит рёбристый радиатор на верхней крышке, поэтому корпус греется заметно даже в спокойном режиме.

Нагрев — известное слабое место модели. Автор разбора отметил, что после трёх часов работы радиатор стал очень горячим, после чего звук пропал. Это частный случай, а не гарантия отказа любого экземпляра, но при покупке стоит проверять питание, ток потребления и тепловой режим. Профилактика начинается с исправных электролитов и чистых разъёмов.

Как звучит Nakamichi DAC-101 по отзывам владельцев?

По отзывам, DAC-101 звучит мягко и музыкально, с выразительной серединой и тёплой подачей вокала. Владелец, сравнивавший его с ЦАПами PCM1702 и PCM1704, описал подачу как более вовлекающую, хотя и отметил, что характер у аппаратов разный. Такие оценки субъективны, но повторяются в обсуждениях энтузиастов.

Потенциал устройства раскрывается при качественном питании и источнике. Энтузиасты меняют электролиты и операционные усилители, отмечая рост микродетализации и сцены. При этом DAC-101 чувствителен к параметрам входного потока и может работать нестабильно при плохом питании или наводках в проводке автомобиля — это плата за сложный аналоговый тракт.

Сравнивать DAC-101 корректно с аппаратами своей эпохи, а не с современными чипами. Он проигрывает им по измеряемым параметрам, но выигрывает по вовлечённости и подаче, которую владельцы называют «аналоговой». Именно характер звучания, а не цифры в паспорте, делает модель интересной коллекционерам и любителям винилоподобного звука.

На что смотреть при покупке винтажного DAC-101?

Главный риск при покупке — возраст компонентов. Электролиты высыхают, поэтому проверяйте плату на подтёки, вздутия и следы перегрева, а работоспособность — только после подачи корректного питания 12 В. Запросите фото внутренностей до оплаты: снятая крышка показывает состояние плат и наличие следов ремонта.

• Питание — подать 12 В, проверить клеммы +14.4V/GND/Remote и предохранитель.
• Платы — осмотреть электролиты, паяные точки и состояние дорожек.
• Комплектность — уточнить наличие жгутов, разъёмов и родного корпуса.
• Проверка звука — подключить SPDIF-источник и убедиться в работе обоих каналов.

Второй момент — комплектность и редкость. На HifiShark медианная цена в 2026 году оценивалась примерно в 475 € по нескольким объявлениям, но разброс велик. Оригинальное руководство владельца найти трудно, зато сохранилась сервисная схема (SCH) на Elektrotanya — она помогает при ремонте и сверке цепей.

Если аппарат требует восстановления, в нашей практике мы начинаем с питания и разъёмов, а не с микросхем, — так мы отсекаем большинство ложных версий. Для коллекции важнее оригинальный вид и заводские компоненты, а для постоянной работы — свежие электролиты и проверенный тепловой режим. Помочь с диагностикой может мастерская AudioBerry.
