Nakamichi 100dac: мобильный ЦАП-конвертер с оптическим входом

Что такое Nakamichi 100dac?

Nakamichi 100dac — это внешний мобильный ЦАП, который работает между цифровым источником и усилителями. Устройство принимает оптический сигнал, преобразует его в аналог и отдаёт стереопару на RCA. Головное устройство в такой схеме остаётся транспортом и блоком управления, а преобразование вынесено в отдельный экранированный корпус. Такое разделение снижает наводки и упрощает обслуживание.

По роли Nakamichi 100dac близок к внешнему ЦАП домашней системы, только рассчитан на борт 12 В. В каталоге HiFi Engine модель значится именно как автомобильный digital-to-analogue converter, то есть внешний формат подтверждён. Отдельный блок позволял подключать разные источники Nakamichi по оптике и получать единый качественный аналоговый выход. Для владельца это гибкость сборки, но и лишний кабель в салоне.

По датам на микросхемах (9435–9448) экземпляр собран около 1994 года. Первые две цифры кода означают год, две последние — неделю выпуска: 9435 — это 35-я неделя 1994-го, а 9448 — 48-я. Датировка согласуется с эпохой разнесённых цифровых компонентов Nakamichi. Для покупателя такие цифры — ориентир по возрасту, а не паспортный год модели.

Мы разобрали этот аппарат по винтам и сверили реальную маркировку на платах. Внутри стоят микросхемы известных производителей, а не безымянные аналоги, поэтому устройство ремонтопригодно. Это отличает 100dac от многих современных одноразовых блоков. Остальные выводы ниже построены на фотографиях разбора.

Официальное название и маркировка модели

Официальное написание модели — «Nakamichi 100dac»: именно так она нанесена на шильдике и на гравировке лицевой панели. В каталогах встречается вариант «100DAC» с заглавными буквами, но на самом аппарате латиница строчная. Там же указан тип — Mobile D/A Converter — и производитель Nakamichi Corporation. Для поиска документации используйте оба написания.

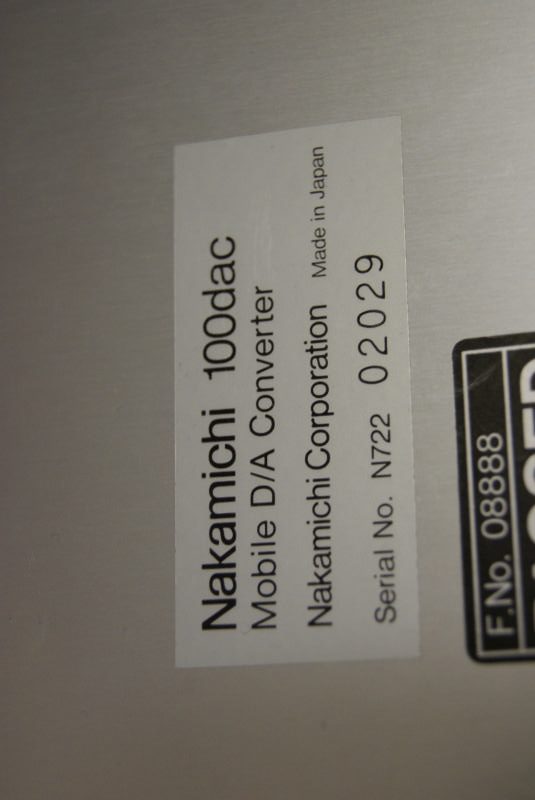

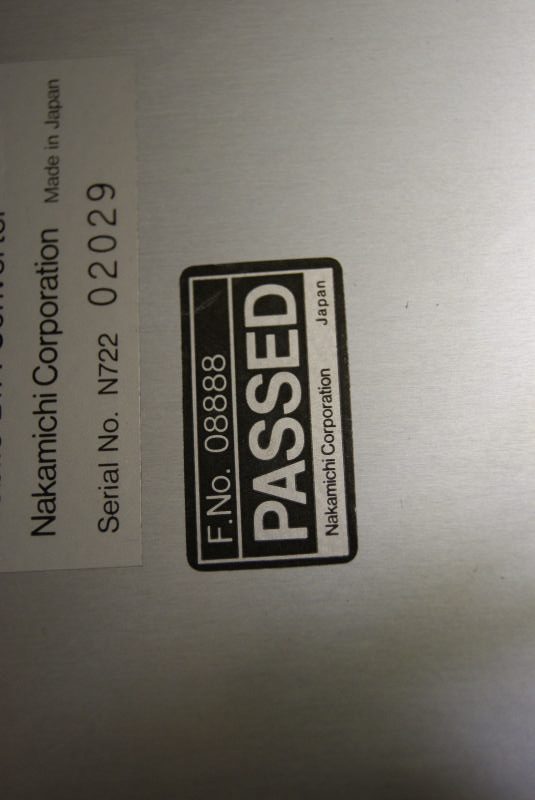

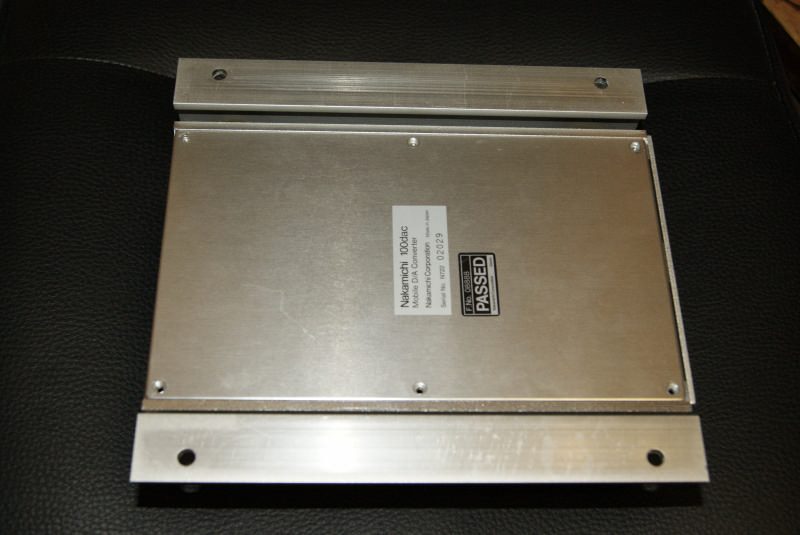

Идентификация конкретного экземпляра идёт по заводской этикетке на крышке. На ней читаются Mobile D/A Converter, Made in Japan, серийный номер N722 02029 и приёмочный штамп PASSED с номером F.No. 08888. Эти данные сверяют при покупке, чтобы отличить цельный аппарат от собранного из разных. Запрашивайте фото шильдика и штампа до оплаты.

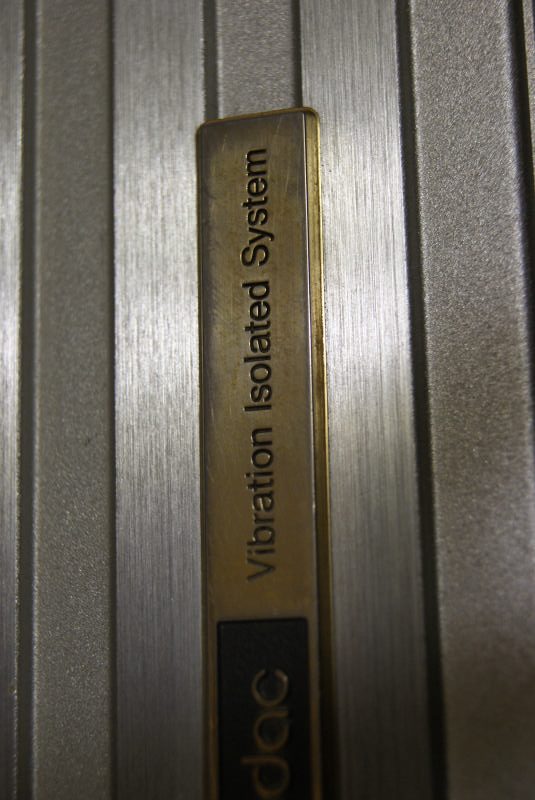

Маркировка корпуса дополнена гравировкой Vibration Isolated System на лицевой стороне. Это заводское обозначение антивибрационного исполнения, а не отдельная модель или модификация. Надписи Digital Input, Analog Output с метками L и R и питание DC +12V описывают назначение каждого разъёма. Не путайте 100dac с домашними компонентами Nakamichi со схожим индексом — это разные устройства.

Корпус и система Vibration Isolated System

Корпус Nakamichi 100dac собран из алюминиевой крышки и двух продольных направляющих-салазок, стянутых четырьмя винтами. Такая конструкция жёсткая и хорошо отводит тепло, а гладкая крышка защищает платы от пыли и рук. По формату это компактный блок, который обычно прячут под панель или сиденье. Отдельного дисплея и органов управления на корпусе нет.

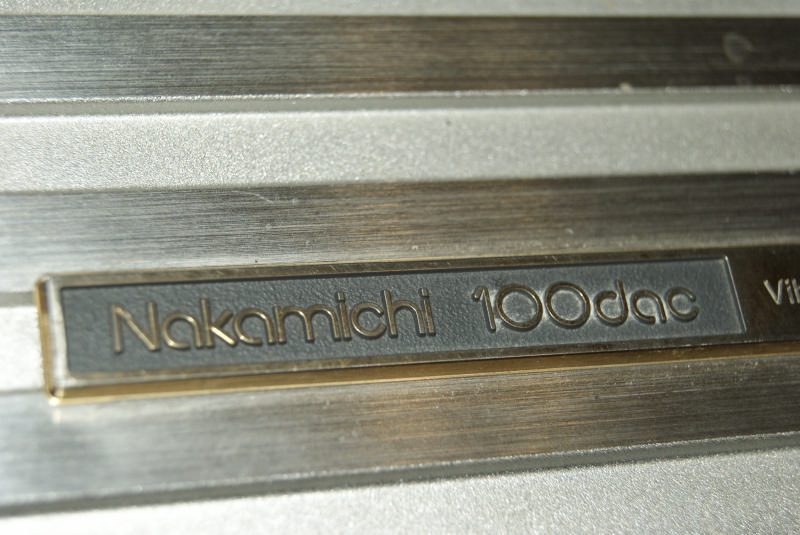

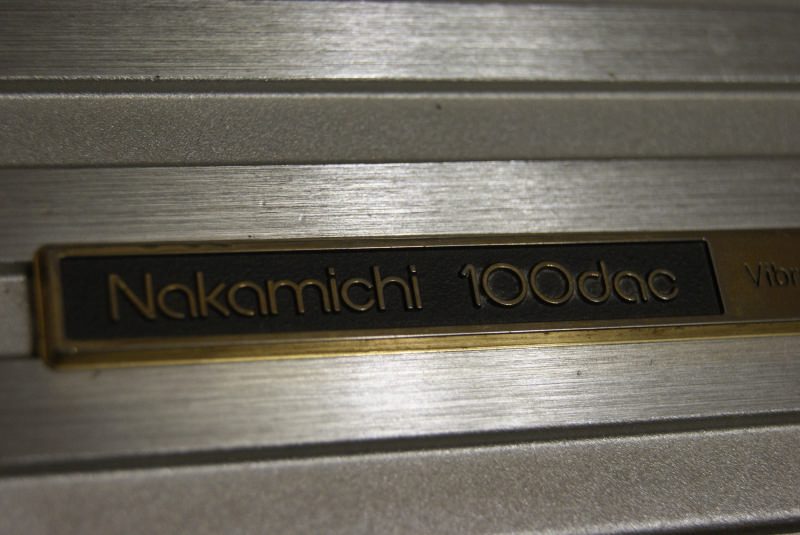

На лицевой стороне закреплён золотистый шильдик с надписью «Nakamichi 100dac» и продолжением Vibration Isolated System. Исполнение перекликается с топовыми компонентами Nakamichi: тёмная накладка, золочёный кант, аккуратная гравировка. Именно по шильдику проще всего опознать модель на фотографиях объявлений. Сверяйте шрифт и расположение надписей.

Направляющие имеют сквозные отверстия под крепёж, то есть устройство рассчитано на жёсткий монтаж в автомобиле. Вибрационная развязка в названии системы означает, что платы и узлы развязаны от корпуса. Это важно для точных аналоговых цепей и оптического входа. При установке не затягивайте крепёж до деформации салазок.

Корпус и шильдики Nakamichi 100dac

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

Разъёмы: цифровой вход и аналоговые выходы

Лицевая панель Nakamichi 100dac подписана коротко и однозначно: Digital Input, Analog Output, DC +12V. Метки L и R у аналогового выхода означают стереопару, а питание выведено на отдельную клемму. Линейных входов, микрофонных разъёмов и управляющих шин на панели нет. Такой минимализм подчёркивает единственную задачу блока — преобразование.

Цифровой вход выполнен оптическим: на панели стоит фиолетовый модуль TOS-Link. Оптика гальванически развязывает источник и преобразователь, поэтому наводки по «земле» не проникают в цифровую часть. Кабель подключается с защёлкой и требует аккуратности. Пыль на торце волокна — частая причина пропадания сигнала.

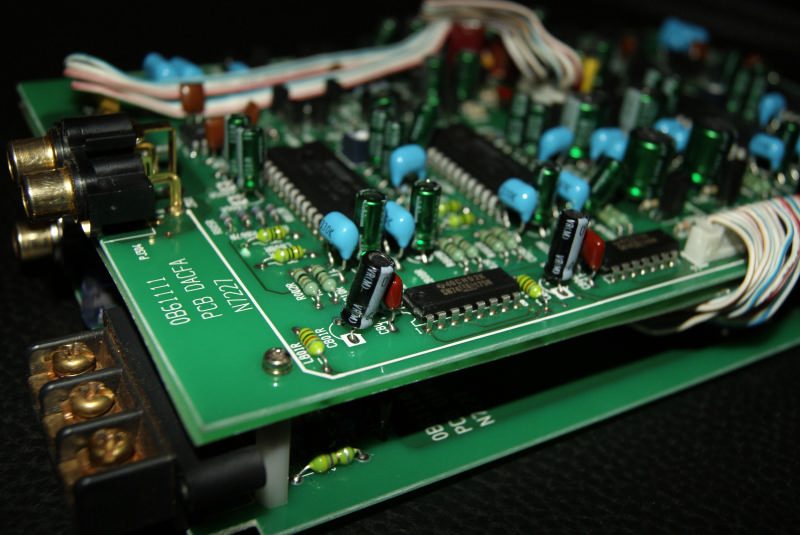

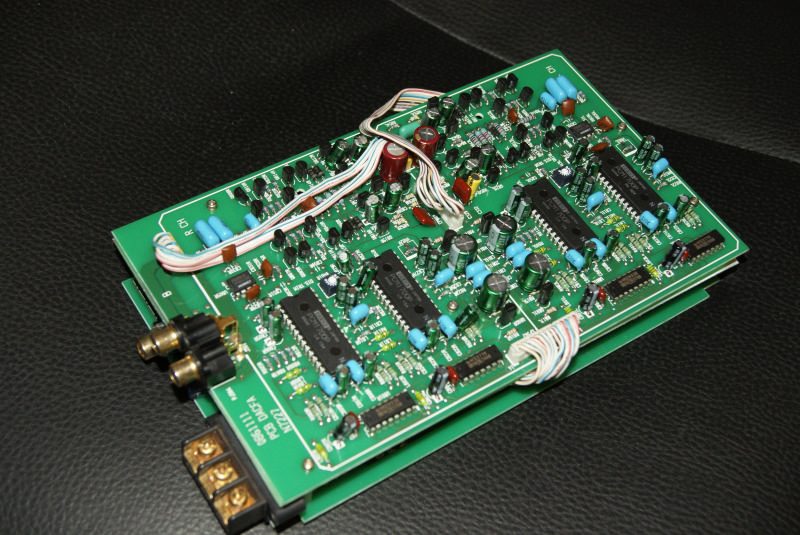

Аналоговый выход выведен на два позолоченных RCA, а питание — на винтовую клемму. Золото на разъёмах уменьшает окисление, что важно для аппарата такого возраста. Внутри платы связаны плоскими шлейфами с многопиновыми разъёмами. Перед первым включением проверяйте полярность питания.

Отдельного сетевого входа нет: устройство питается только от постоянных 12 вольт. Домашнее использование возможно, но требует стабильного блока питания с запасом по току. Для автомобиля же достаточно бортовой сети при исправной проводке. Не подавайте переменное напряжение и не путайте полярность.

Цифровой тракт: приёмник Yamaha и фильтр NPC

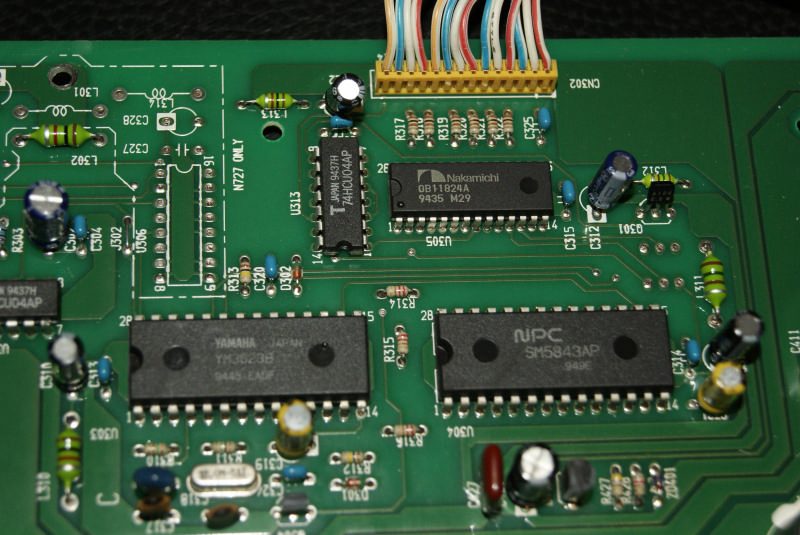

Первым сигнал встречает Yamaha YM3623B — микросхема цифрового интерфейсного приёмника. Она восстанавливает из оптического потока данные и тактовую частоту и отдаёт их дальше в цифровом виде. Именно этот узел отвечает за стабильный захват сигнала при джиттере источника. На плате он отмечен датой 9445.

Далее данные обрабатывает цифровой фильтр NPC SM5843AP. Он готовит поток к преобразованию: пересчитывает частоту дискретизации и формирует сигналы для ЦАП. Рядом работают служебные микросхемы — инвертор 74HCU04AP и фирменная логика Nakamichi DB11824A с датой 9435. Такая связка типична для цифровых трактов середины 1990-х.

Практический вывод для владельца прост: если пропал звук, сначала проверяйте оптический вход и питание приёмника. Цифровая часть редко выходит из строя сама по себе, чаще виноваты разъёмы и окислы. В нашей практике именно входной узел и электролиты дают большинство отказов. Меняйте микросхемы только после прозвонки цепей.

ЦАП Burr-Brown PCM1700P и аналоговый выход

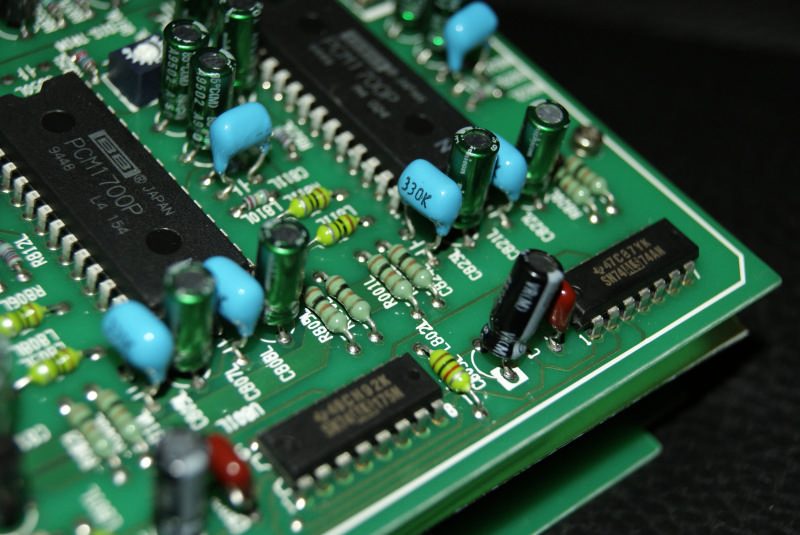

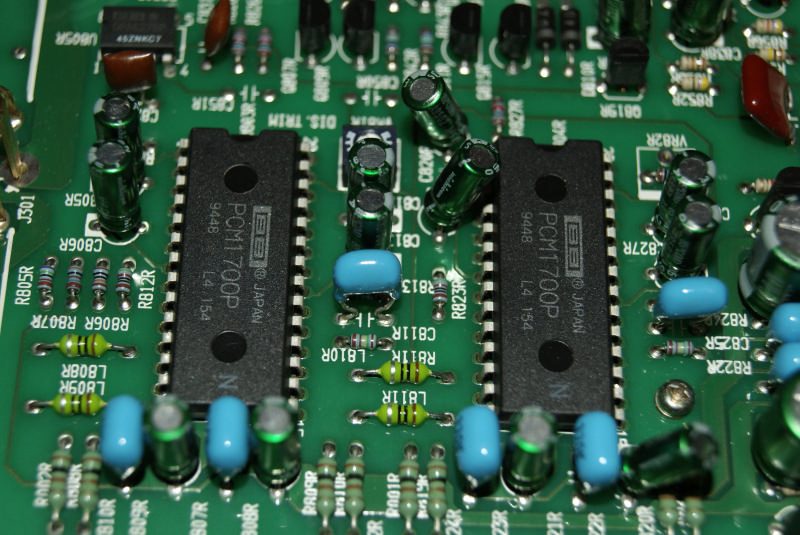

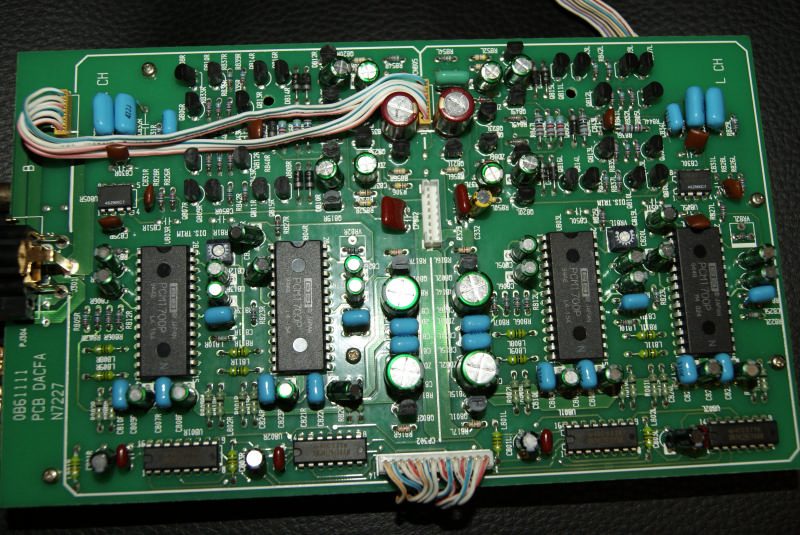

Преобразование выполняют микросхемы Burr-Brown PCM1700P в DIP-корпусах. Это дискретные ЦАП, которые Nakamichi применяла в технике верхнего уровня того периода. На плате хорошо видны фирменный знак BB, надпись JAPAN и дату 9448. Судя по разборке, инженеры не экономили на цифро-аналоговой части.

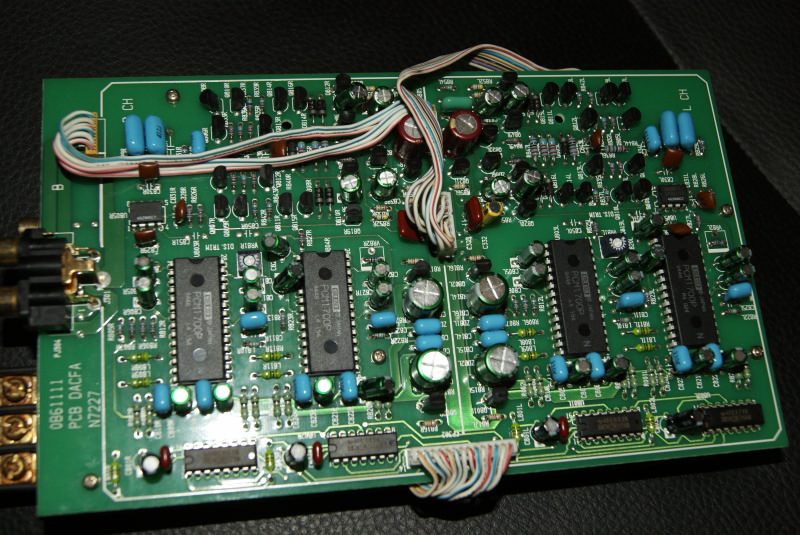

На фотографиях разбора читаются четыре таких ЦАП, что говорит о серьёзном запасе по линейности и каналам. Чем больше преобразователей, тем выше требования к согласованию и питанию, зато ниже искажения на малых уровнях. Точную конфигурацию включения стоит уточнять по схемам сервисного уровня. Паспортных цифр по КНИ и динамическому диапазону в открытых источниках почти нет.

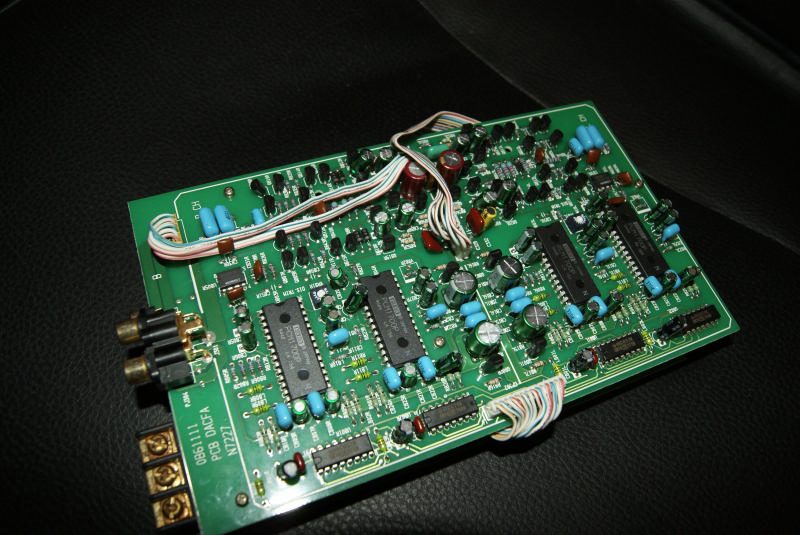

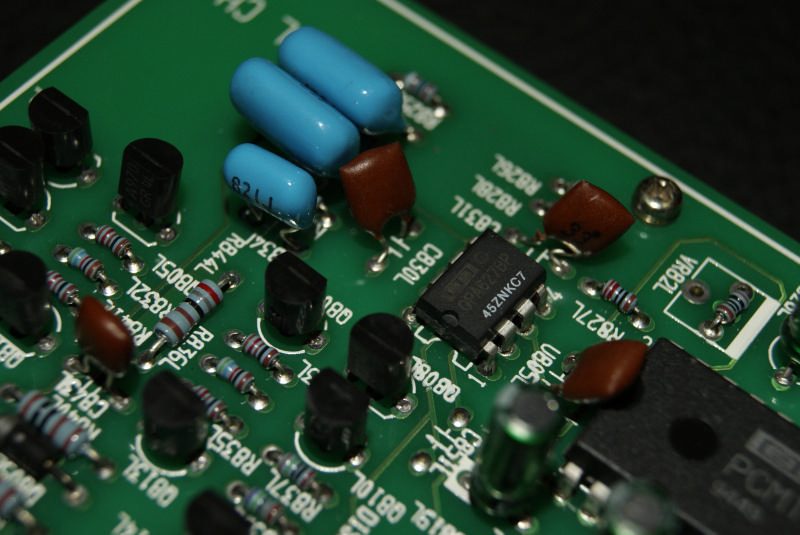

Аналоговая часть собрана на крупных электролитах, плёночных конденсаторах и паре операционных усилителей. На плате есть реле защиты выходов и подстроечник для контроля режимов. Позолоченные RCA завершают тракт, отдавая сигнал на усилители. Качество этого звена напрямую определяет прозрачность всей системы.

Плата цифро-аналогового преобразования

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

Внутреннее устройство, экранирование и питание

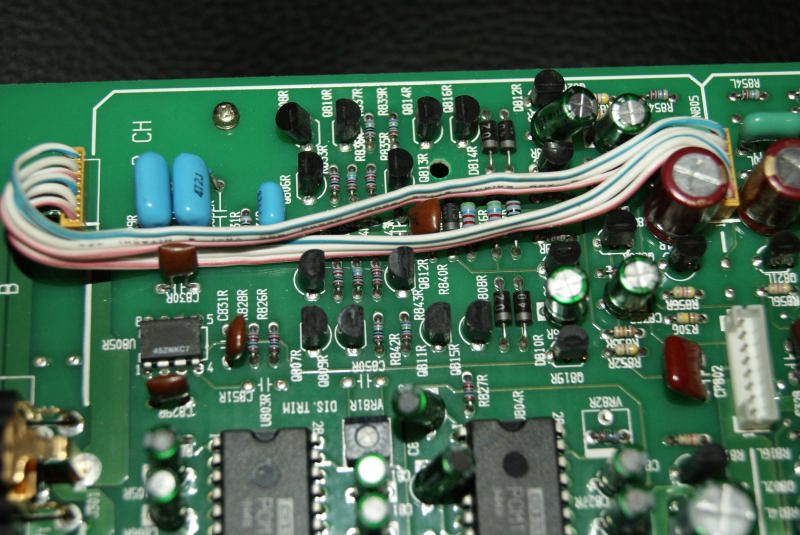

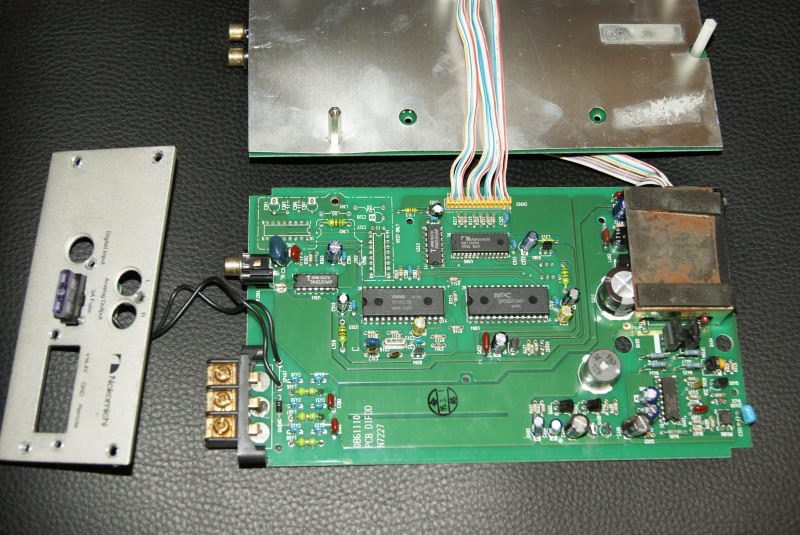

Nakamichi 100dac построен на двух платах, сложенных «бутербродом» и связанных плоскими шлейфами. Цифровая часть вынесена отдельно от аналоговой, а между ними стоит металлический экран. Такая компоновка уменьшает взаимные наводки и упрощает диагностику по узлам. При разборке отмечайте положение каждого шлейфа.

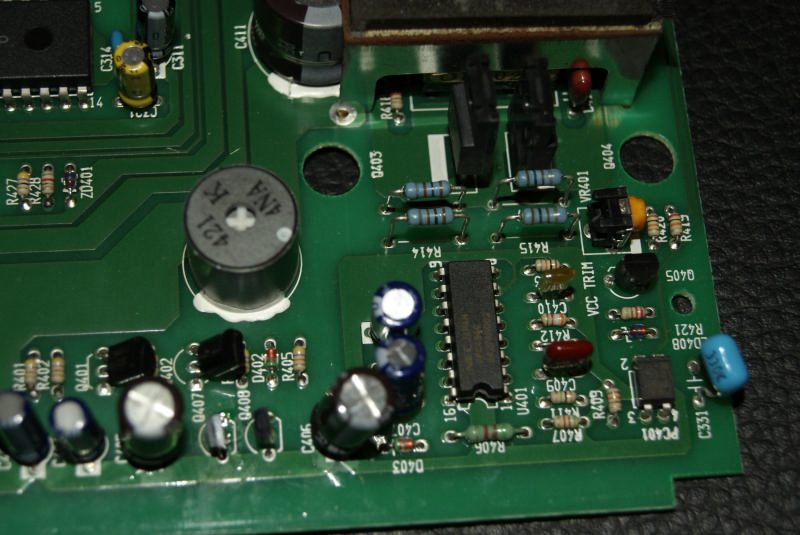

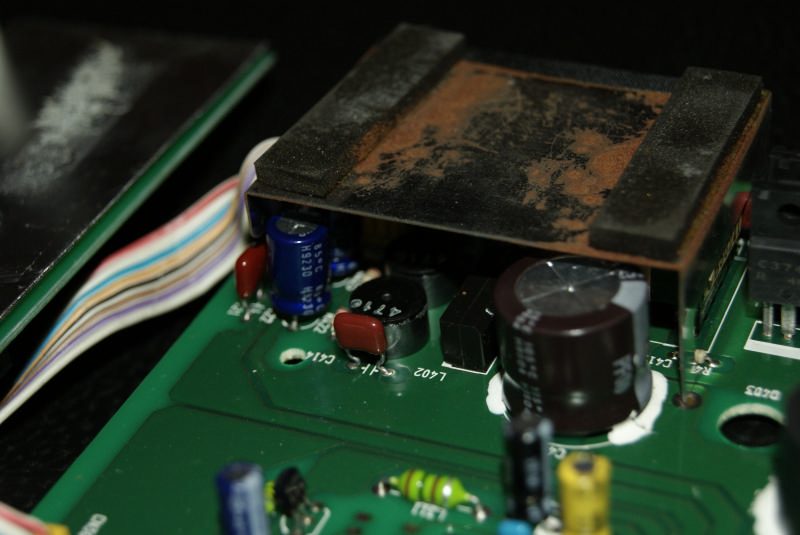

Питание формируется прямо на плате: под металлическим экраном трансформатора спрятан преобразователь бортовых 12 В в нужные напряжения. Рядом стоят крупные электролиты (на фото читается 4700 мкФ), диодный узел и реле. Отдельный подстроечник VCC TRIM служит для контроля режима. Такой блок питания — типовое слабое место винтажных аппаратов.

Экранирование в 100dac выполнено по-взрослому: металлические пластины закрывают чувствительные узлы, а платы разнесены по функциям. Это снижает фон и делает звук собраннее, чем у одноплатных решений. Плата сделана из гетинакса с двухслойной разводкой, что характерно для 1990-х. Аккуратно обращайтесь с дорожками при пайке.

Разбор, платы и питание Nakamichi 100dac

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

Чем 100dac отличается от магнитолы и процессора?

Nakamichi 100dac не является головным устройством: у него нет тюнера, CD-привода и встроенных усилителей. Он не управляет источниками и не хранит настройки звука, а только преобразует цифровой поток в аналог. Головное устройство в системе остаётся транспортом, который подаёт сигнал по оптике. Поэтому 100dac не заменяет магнитолу, а дополняет её.

От внешнего DSP-процессора 100dac отличает отсутствие обработки: в нём нет эквалайзера, кроссовера и временной коррекции. Он не делит полосы между усилителями и не строит поканальную сцену. Зато преобразование вынесено в отдельный корпус с серьёзным питанием и экранированием. Это чистый D/A-блок, а не процессор.

Выбирать 100dac имеет смысл, когда нужен именно качественный аналоговый выход из цифрового источника, а обработкой занимается другой компонент. Если же требуются срезы, задержки и поканальная настройка, разумнее взять DSP. Понимание этой разницы экономит деньги и время. Ниже — краткое сравнение по ролям в системе.

Как подключить Nakamichi 100dac?

Подключение начинается с питания: на клемму подаются постоянные 12 вольт и «земля» с соблюдением полярности. Используйте провод достаточного сечения и отдельный предохранитель. Просадки и скачки питания вредят цифровой части сильнее, чем перегрев. Перед подключением обесточьте бортовую сеть.

Цифровой сигнал подаётся на оптический вход от источника с TOSLINK-выходом. Кабель вставляется до щелчка, а торец волокна должен быть чистым. Если звука нет, проверьте свечение на выходе источника и целостность кабеля. Оптика не любит резких перегибов и грязи.

Аналоговый выход соединяется с усилителями короткими экранированными кабелями. Уровень сигнала фиксированный, поэтому баланс выставляют на усилителе. При фоне проверьте общую «землю» и расположение жгутов. Не прокладывайте сигнальные кабели рядом с силовыми.

• Питание — 12 В и «земля» на клемму, предохранитель в разрыв плюсового провода.
• Цифровой вход — оптический кабель TOSLINK до щелчка, чистый торец волокна.
• Аналоговый выход — RCA L/R на усилители, короткие экранированные кабели.
• Проверка — сначала питание и оптика, затем баланс и отсутствие фона.
• Монтаж — жёсткое крепление корпуса, без натяжения шлейфов.

Снимки разбора Nakamichi 100dac

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

На что смотреть при покупке винтажного 100dac?

Главный риск при покупке Nakamichi 100dac — возраст, а не схемотехника. Старые электролиты за тридцать лет высыхают, поэтому осматривайте плату на подтёки и вздутия. Проверяйте блок питания и только потом слушайте звук. Исправный цифровой тракт обычно продолжает работать.

Второй момент — оптический вход и разъёмы. Модуль TOS-Link и RCA должны быть чистыми и без люфта, а клемма питания — целой. Отсутствие цифрового кабеля в комплекте усложняет проверку. Уточняйте, чем именно аппарат проверяли до продажи. Фотографируйте разъёмы крупным планом.

Третий аспект — подлинность плат и маркировка микросхем. На оригинале стоят Yamaha YM3623B, NPC SM5843AP и Burr-Brown PCM1700P с ровной заводской пайкой. Следы кустарного ремонта и «свежие» конденсаторы без причины — повод торговаться. Сервис-мануал на 100dac в открытом доступе не найден, поэтому ремонт опирается на опыт мастера.

Если вам нужен именно этот редкий блок, сравните его с более доступными решениями заранее. Обзоры другой винтажной техники собраны в разделе обзоров винтажной автомобильной аудиотехники, восстановление и настройку выполняет наша мастерская, а авторские устройства представлены в каталоге AudioBerry. Так вы оцените альтернативы до сделки.
