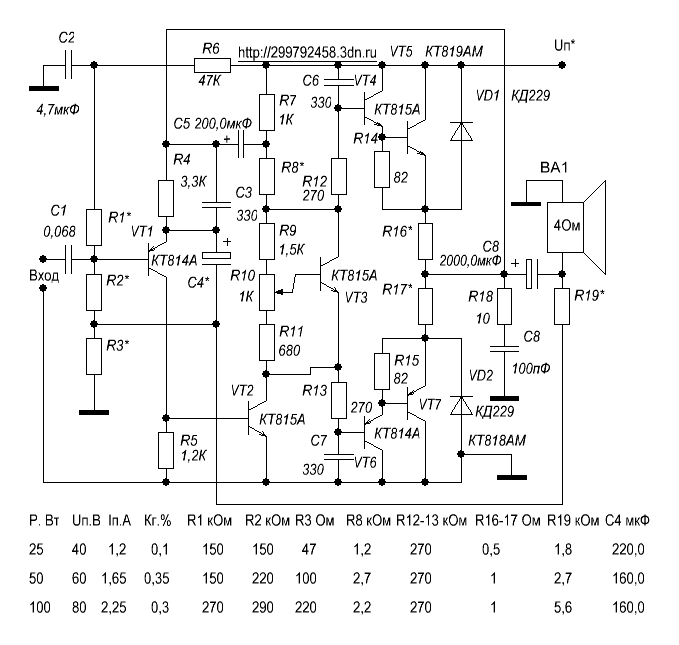

УМЗЧ состоит из 3-х каскадов: на VT1 собран предварительный усилитель, на вход которого действует сигнал 0,5В. С коллектора VT1 сигнал подается на базу VT2 который обеспечивает дополнительное усиление и стабилизацию рабочей точки выходных каскадов VT4-VT7 по постоянному току посредством эквивалента стабилитрона на VT3. R10 регулирует порог открывания транзисторов выходного каскада.

Полоса рабочих частот усилителя от 20 до 20000Гц, неравномерность АЧХ во всем диапазоне не более 0,2дБ. В таблице переведены номиналы элементов, напряжения питания для разной выходной мощности.

Литература — Горшков Б.И. Элементы радиоэлектронных устройств. Справочник М. Радио и связь 1988г.
