Многопредельный комбинированный прибор Тт-1 (ампервольтомметр)

ТТ-1 (тестер технический первый) — советский комбинированный измерительный прибор (ампервольтомметр, авометр, мультиметр, тестер), первый массово изготовлявшийся промышленностью СССР (в количестве сотен тысяч штук) портативный измерительный прибор такого класса. Производство начато в 1947 г.

Изготовитель — завод №339 МАП, затем Рыбинский завод приборостроения. Объём выпуска достигал 7000-8000 штук в месяц. Прибор изначально предназначался для армии, однако простая, надежная и удобная конструкция обеспечили популярность прибора во всех сферах народного хозяйства.

Прибор выпускали в нескольких вариантах. Корпус изготавливали из металла или карболита, с алюминиевой фальшпанелью и без нее. В последние годы выпуска вместо купроксного (меднозакисного) выпрямителя ставили германиевые диоды типа Д2Б.

В последующих приборах данного класса (ТТ-2, ТТ-3, Ц20 и др.), устранены недостатки прибора ТТ-1 при сохранении общей концепции.

Тестер позволяет производить следующие измерения:

1. постоянного тока в пределах от 4 мкА (одно деление шкалы) до 500 мА.
2. напряжение постоянного тока в пределах от 0,2 В (одно деление шкалы), до 1000 В.
3. напряжение переменного тока в пределах от 0,2 В до 1000 В.
4. сопротивлений в пределах от 1 Ом, до 2 МОм.

При всех измерениях отсчет производится непосредственно по шкале, без помощи дополнительных графиков или таблиц.

Погрешность измерения составляет ±3% от номинального значения шкал постоянного тока, до ±5% от максимального значения шкал переменного тока и до ±10% от величины измеряемого сопротивления.

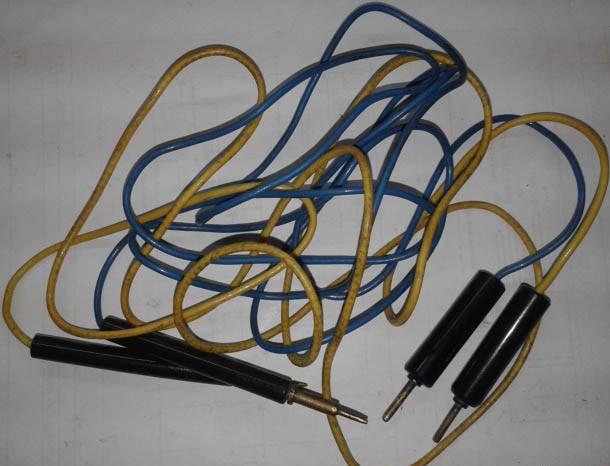

У меня прибор с измерительными родными шнурами и деревянный футляром из фанеры с металлической ручкой и защелкой. Корпус крепится на 4 винтах. Задний кожух съемный.

Описание прибора в архиве на Яндекс.Диске нашего сайта.

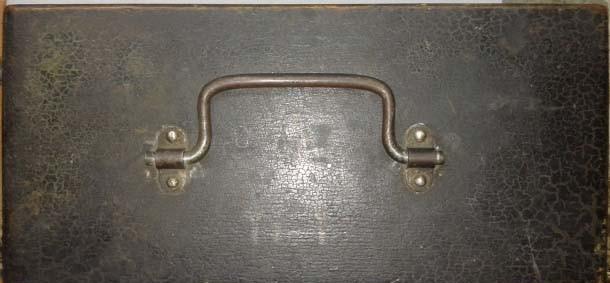

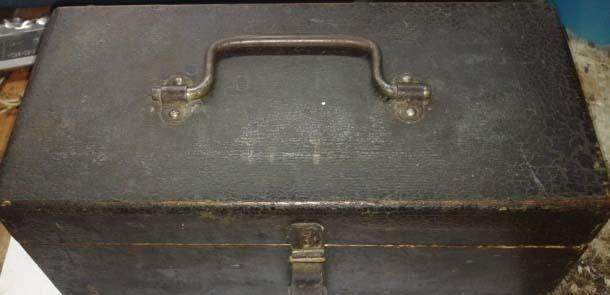

Рассмотрим тестер поближе, футляр:

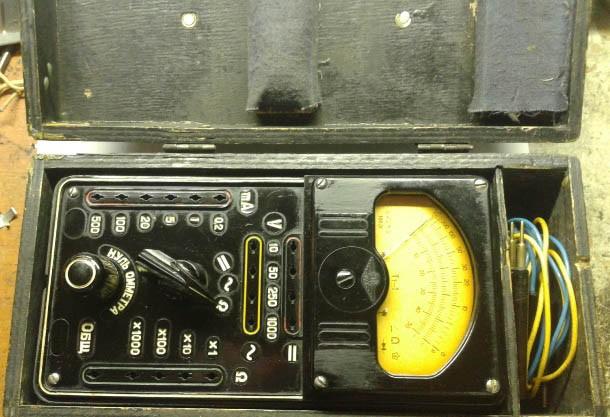

Прибор в футляре:

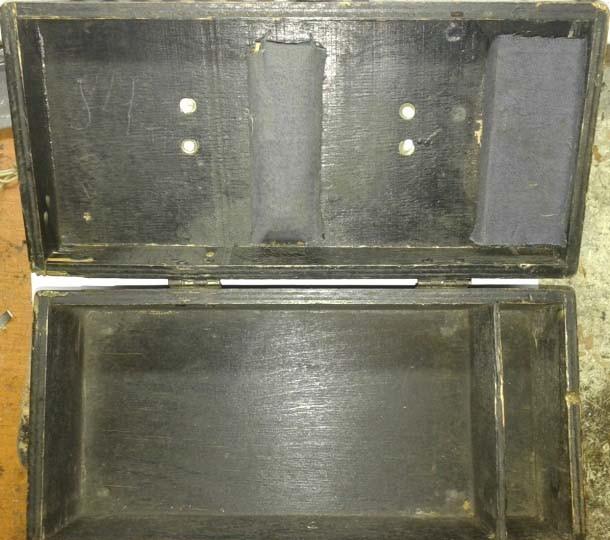

Внутри футляра (две подушки для фиксирования прибора и шнуров):

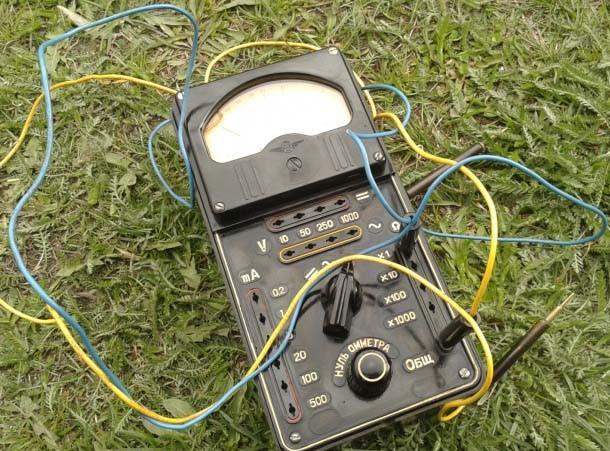

В рабочем состоянии со шнурами:

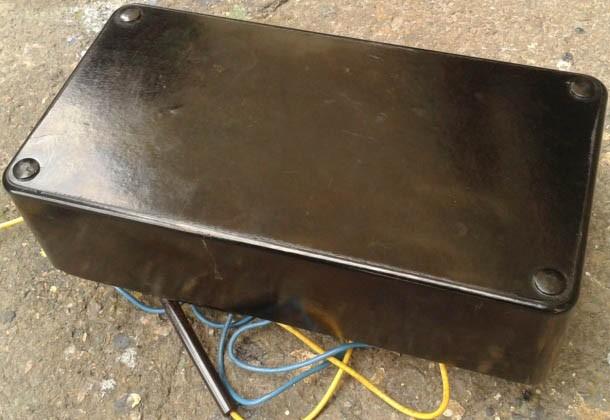

Вид сзади (четыре ножки по углам являются единым корпусом):

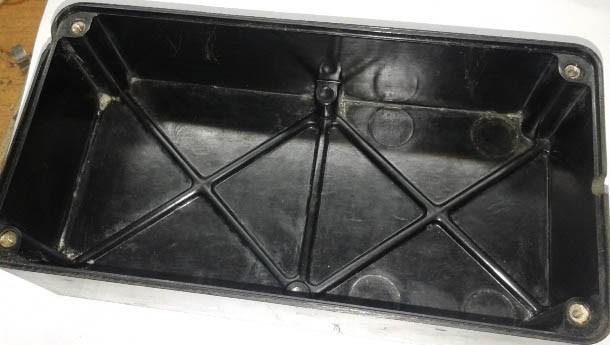

Снятый задний кожух прибора:

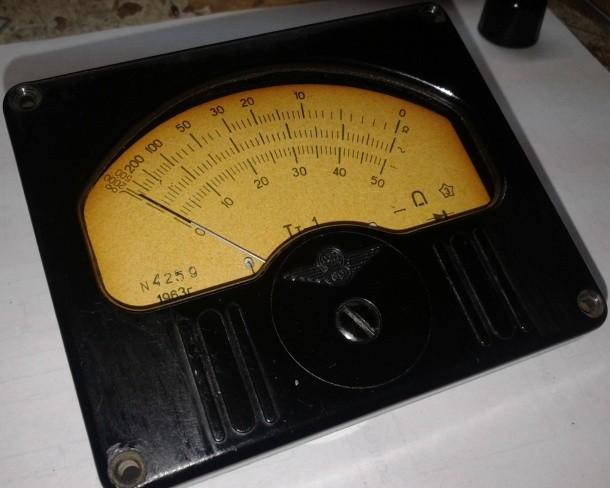

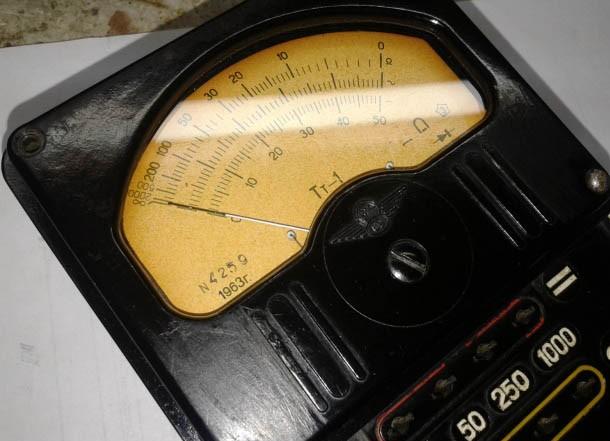

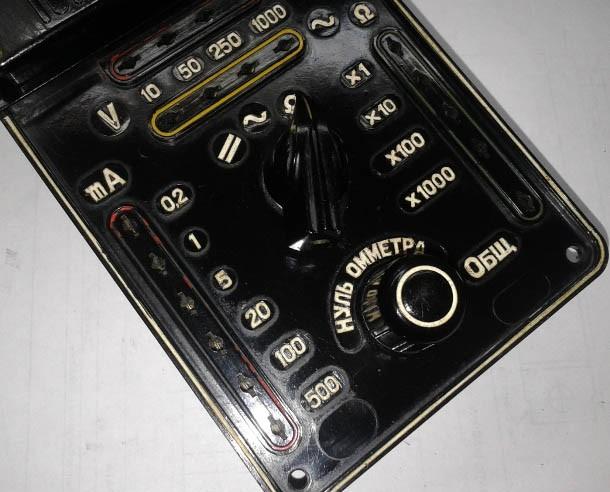

Вид спереди (с измерительной головкой и без):

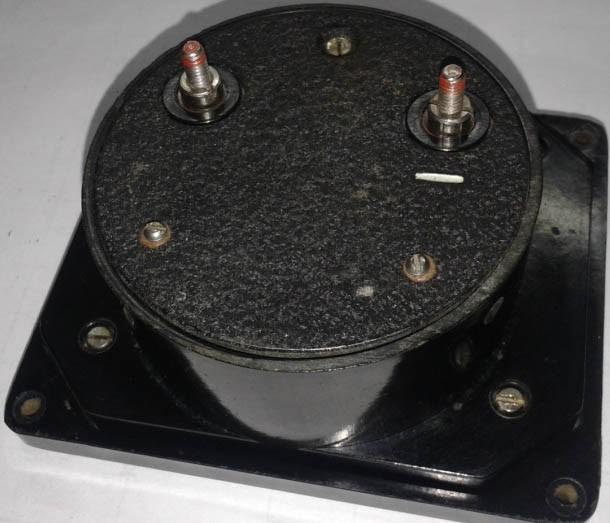

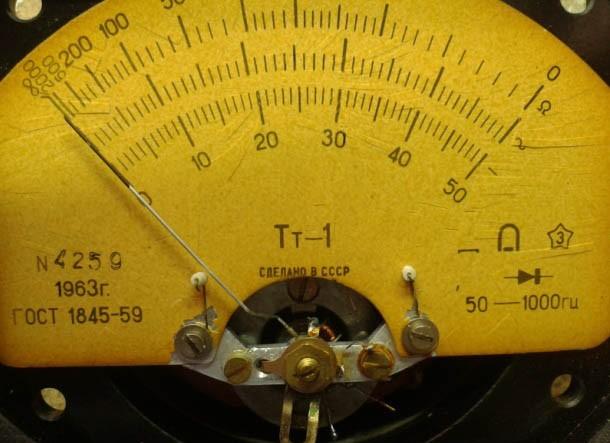

Снятая измерительная головка:

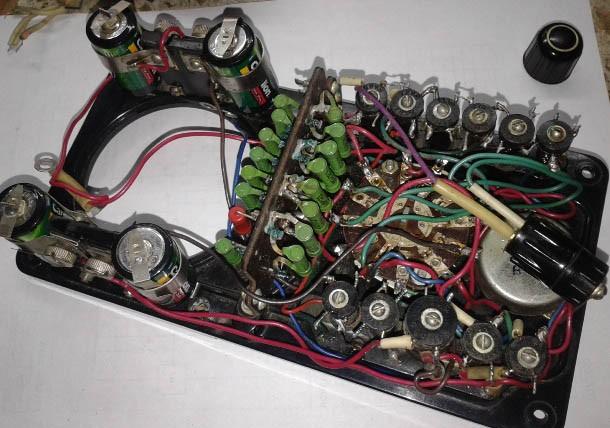

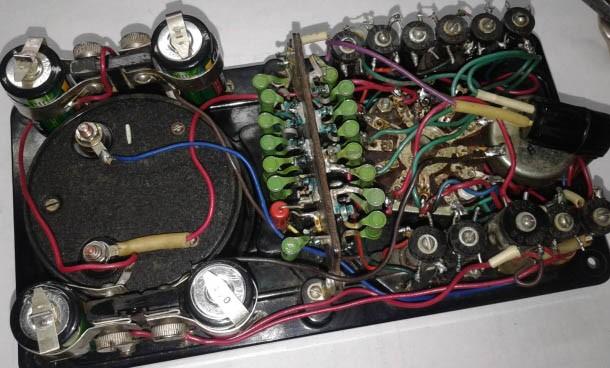

Внутри пробора:
