Микрофон МКЭ-100 — это классический конденсаторный электретный микрофон, разработанный для высококачественной звукозаписи и звукоусиления. Прибор идеально подходит для использования в комплекте с бытовой ламповой и транзисторной радиоаппаратурой любого класса. Если вы ищете надежные решения для ретро-аудио, обратите внимание на микрофон МКЭ-30, который также отличается высоким качеством звучания. Изготавливался прибор на ВПТО “Монолит” в г. Витебск, что гарантирует его долговечность и стабильные параметры.
Основные данные МКЭ-100:
Рабочий диапазон частот: 40 – 20000 Гц

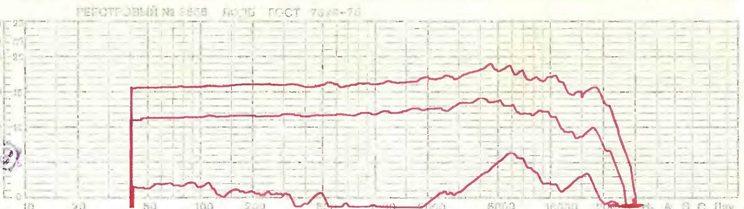

Неравномерность АЧХ в диапазоне 40-20000 Гц: 12 дБ
Характеристика направленности: кардиоида
Чувствительность в режиме Х.Х.: 14 мВ/Па при 6,5 кОм (1,2 мВ/Па при 200 Ом)
Источник питания: 2 х элемент типа 332
Внешние размеры: ∅26х204 мм
Масса: 0,3 кг
Принцип работы МКЭ-100
Капсюль микрофона представляет собой заряженный конденсатор, образованный неподвижным электродом из электретной керамики и подвижной мембраной из металлизированной золотом полиэтилентерафталатной пленки. Под действием звуковых волн мембрана совершает колебания, которые вызывают изменение емкости капсюля и, следовательно, изменение напряжения на сопротивлении нагрузки капсюля. Преобразованный звуковой сигнал в напряжение подается на затвор полевого транзистора согласующего предусилителя. Капсюль сконструирован таким образом, что его механико-акустическая система обеспечивает получение односторонней направленности. Для сравнения, в электронном устройстве Электрон-20 также применяются принципы преобразования звука, но с использованием иных схемотехнических решений.

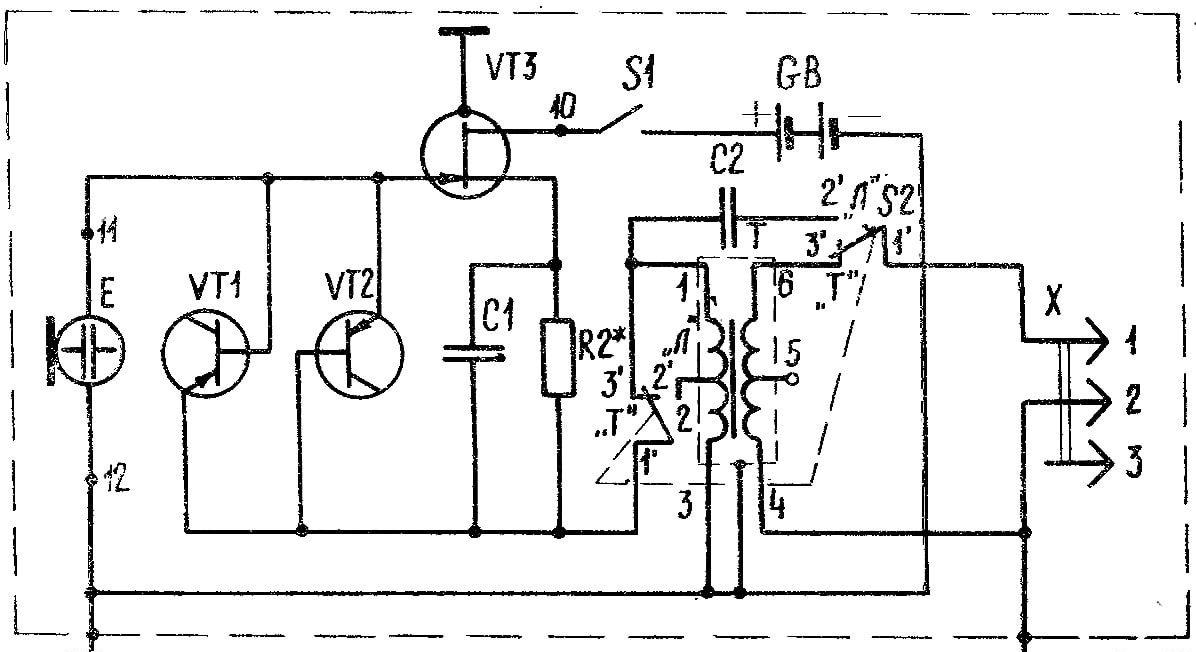

Электрическая схема МКЭ-100

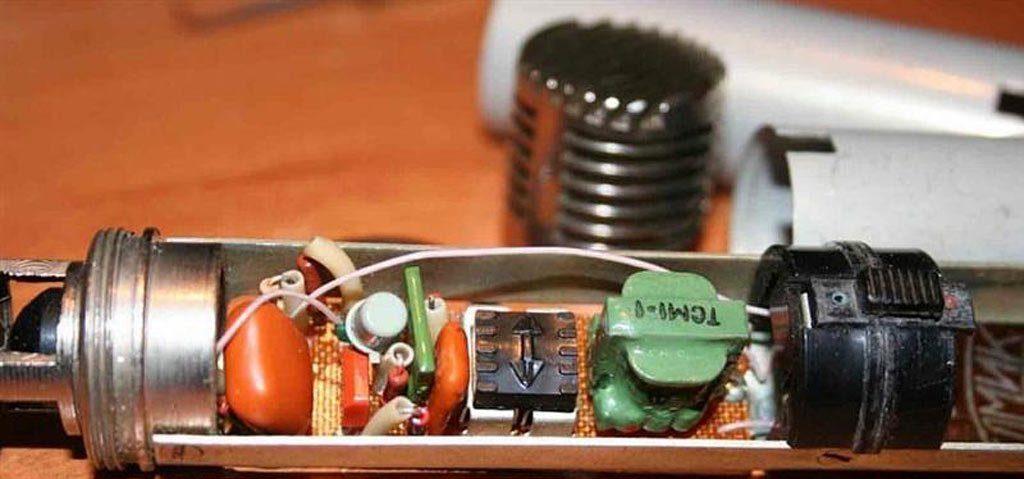

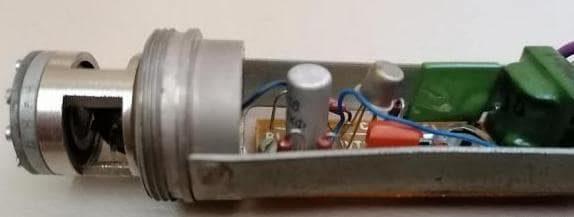

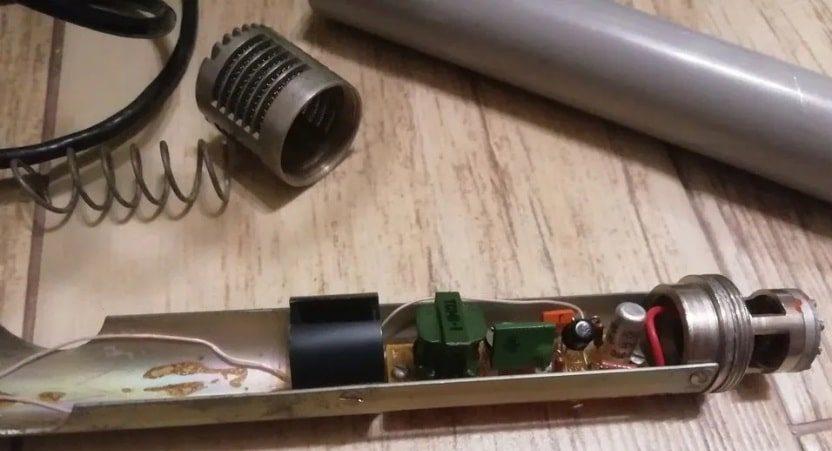

Согласующий предусилитель выполнен на полевом транзисторе, включенном по схеме истокового повторителя. Режим транзистора задается величиной R2. Схема позволяет изменить чувствительность примерно в 10 раз, что дает возможность работы микрофона как с транзисторным, так и с ламповым усилителями. Изменение чувствительности осуществляется переключателем В2 на плате предусилителя. Это делает микрофон универсальным, например, для подключения к трансляционному усилителю «У-100У4.2».
Конструкция МКЭ-100

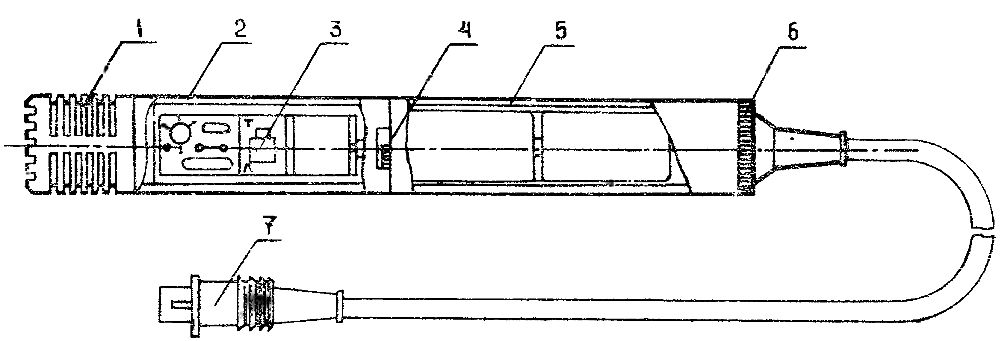

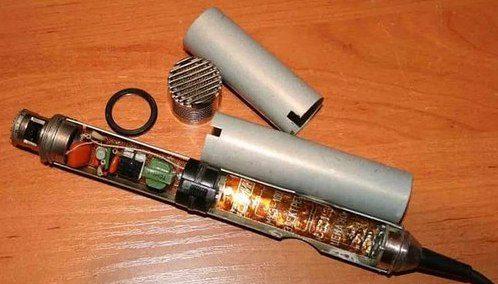

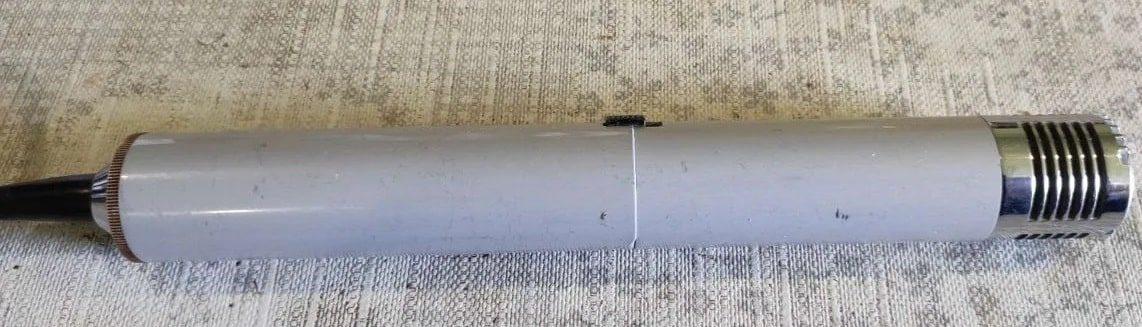

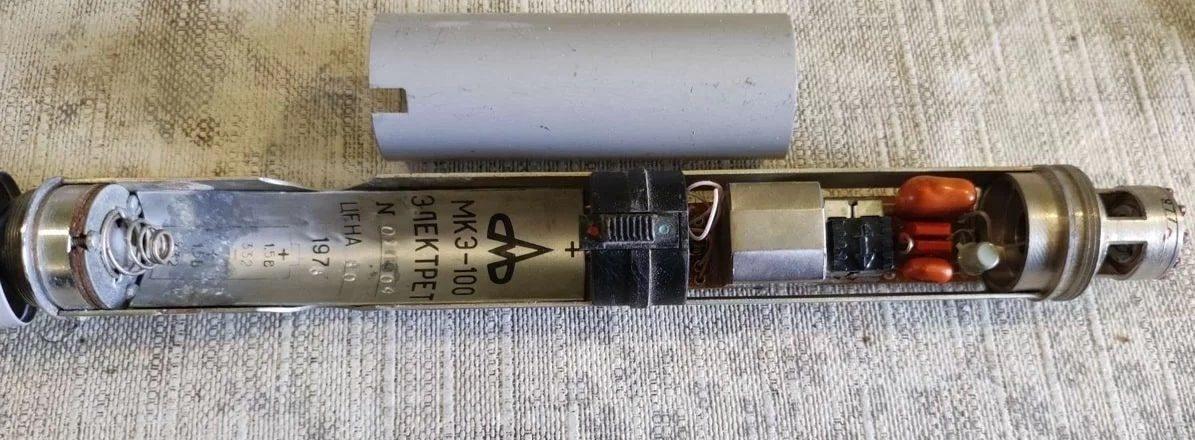

Микрофон представляет собой цилиндр, образованный крышкой 1, гильзой 2, закрывающей схему предусилителя, и второй гильзой 5, закрывающей отсек с элементами и заканчивающейся кабелем с вилкой 7. Гильзы 2 и 5 фиксируются от перемещения вдоль оси микрофона с одной стороны крышкой 1, с другой – гайкой 6. Включатель 4 предназначен для включения микрофона (красная точка).
