Трансляционный усилитель У-100У4.2: технические характеристики и описание

Усилитель У-100У4.2 выпускался, предположительно, на Славгородском заводе радиоаппаратуры. Это устройство предназначено для усиления сигналов звуковой частоты и рассчитано на работу от трех микрофонов, звукоснимателя, магнитофона (или магнитофонной приставки), радиотрансляционных приемников и трансляционной линии. Устройство отличается надежностью и функциональностью, характерной для советской аппаратуры, и может быть интересно коллекционерам или специалистам, занимающимся реставрацией старого оборудования. Для сравнения, более современные модели, такие как Орбита У-101-стерео, предлагают иные решения в области звуковоспроизведения.

Технические характеристики У-100У4.2

Номинальная выходная мощность: 100 Вт
Выходное напряжение: 30 и 120 В

Диапазон воспроизводимых частот: 50…10000 Гц
Потребляемая мощность: 400 Вт
Габариты: 574х246х308 мм
Масса: 21 кг

Описание и особенности конструкции У-100У4.2

Усилитель У-100У4.2 позволяет вести комбинированные, смешанные передачи, то есть речевые передачи от микрофонов на фоне музыки. Микрофонные входы усилителя и вход звукоснимателя имеют свои собственные регуляторы усиления. При усилении смешанных передач имеется возможность регулировки общего усиления смешанных сигналов. Для коррекции частотной характеристики канала усиления в усилителе имеются разделенные регуляторы тембра по низким и высоким частотам.

В комплекте с усилителем поставлялись два микрофона МД-200, коробка ЗИП, в которой были запасные лампы, лампочки, транзисторы и предохранители. Выпускались усилители и с ламповым индикатором уровня сигнала.

Паспорт содержит сведения о составе и устройстве изделия, необходимые для правильной эксплуатации и полного использования его технических возможностей. В паспорте У-100У4.2 приняты следующие сокращения:

Мк1 – микрофон 1;
Мк2 – микрофон 2;
Мк3 – микрофон 3;

ЗС – звукосниматель;
МАГ – магнитофон;
Пр1 – радиоприемник 1;
Пр2 – радиоприемник 2;

ОБЩ. – общий;
ВЧ – высокие частоты;
НЧ – низкие частоты;
УП – усилитель предварительный;
УО – усилитель оконечный.

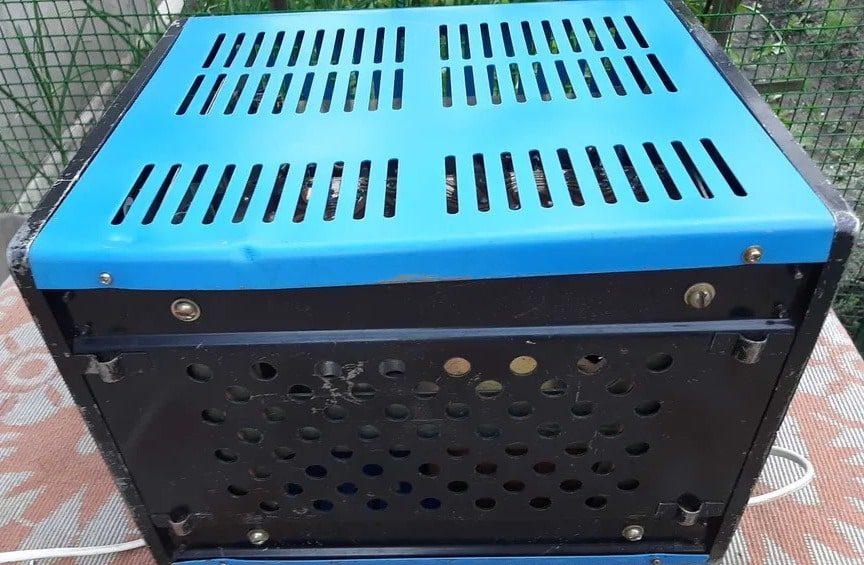

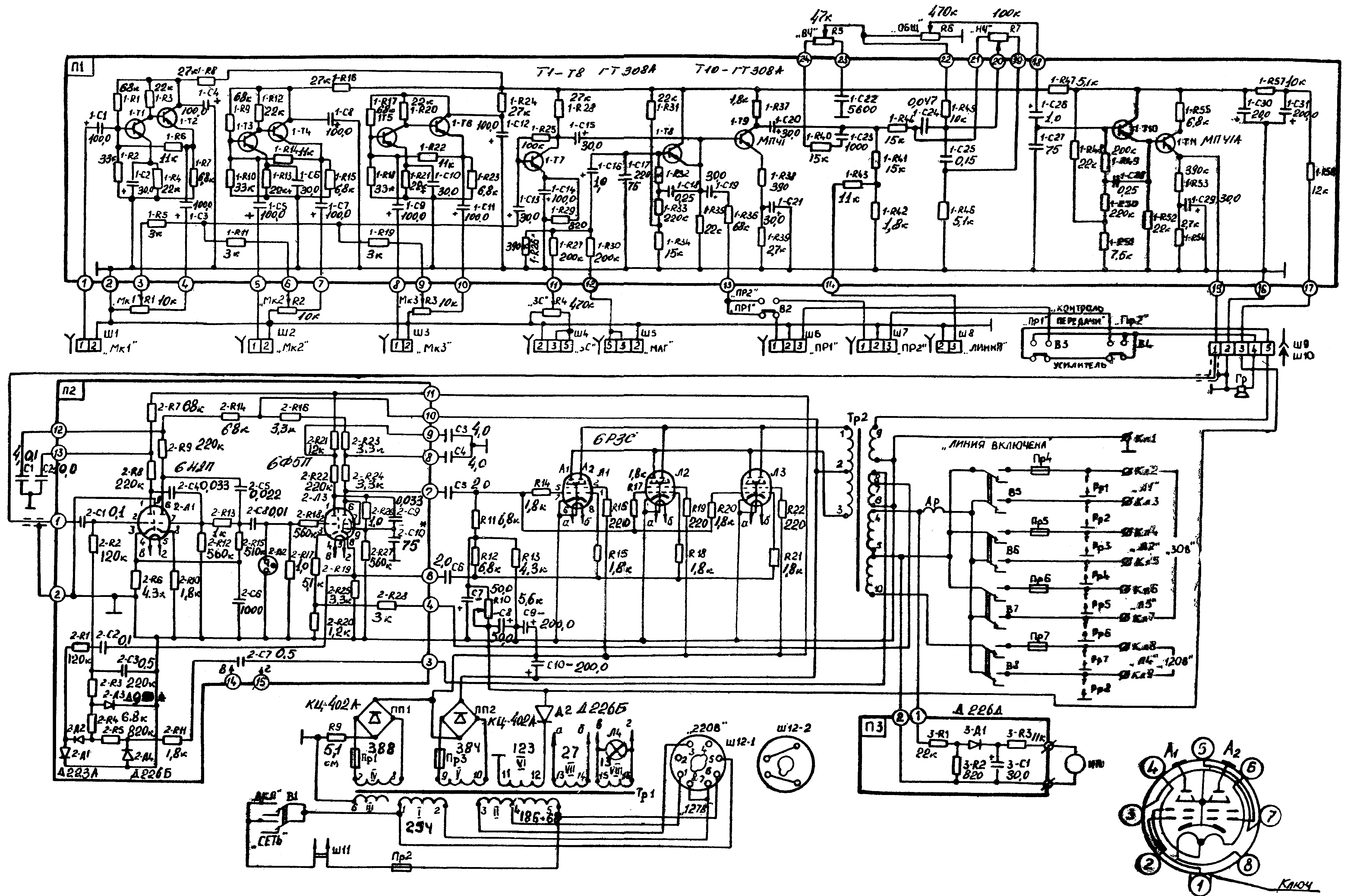

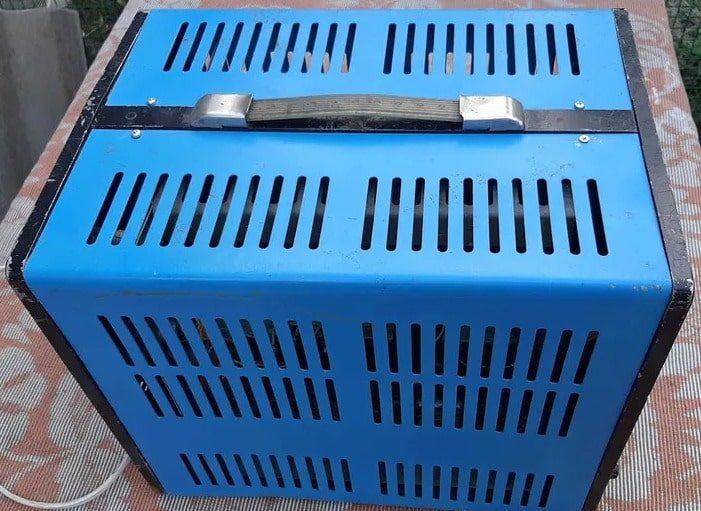

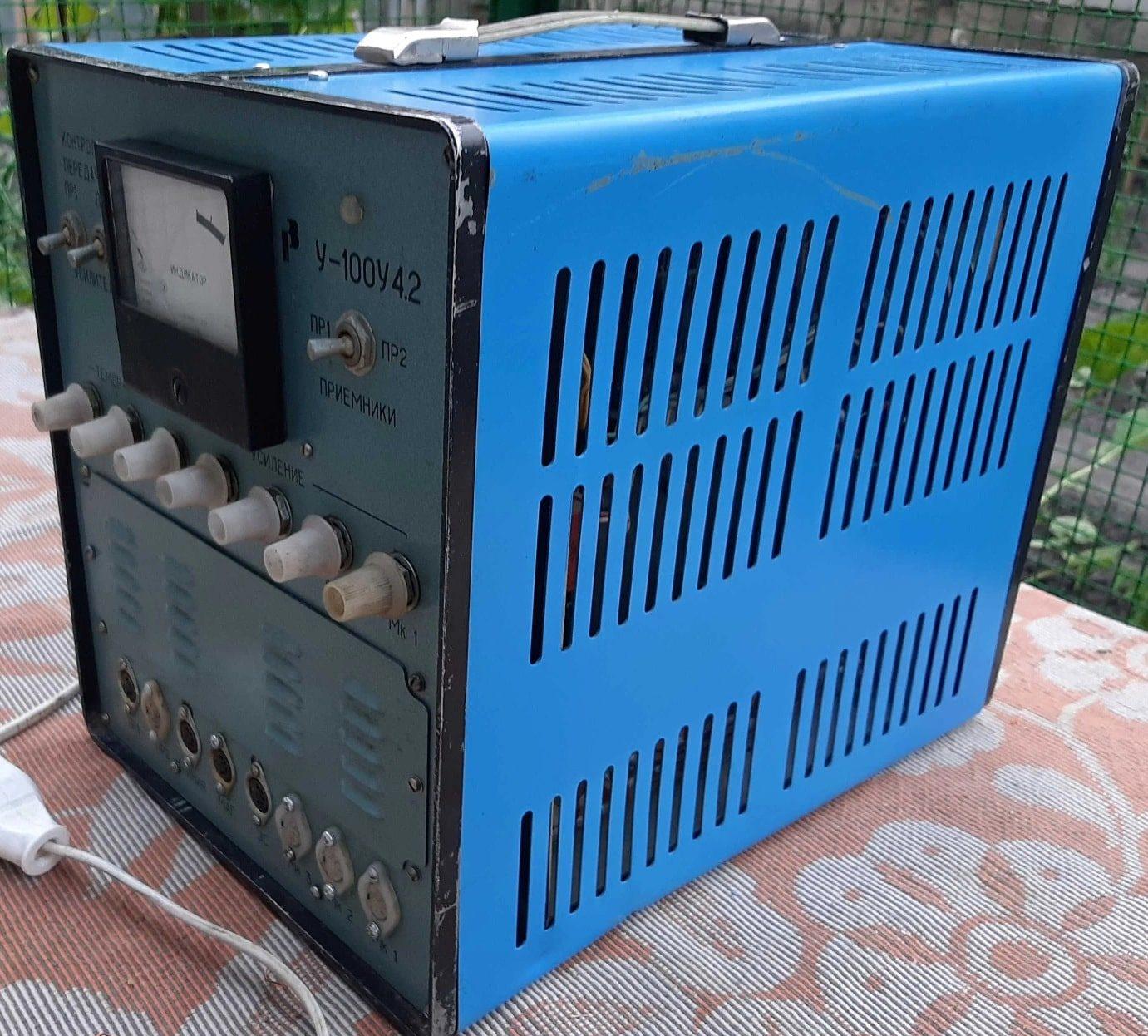

Усилитель выполнен в виде сборной конструкции, закрытой с боков двумя крышками с вентиляционными отверстиями. Усилитель снабжен ручкой для переноски. Принципиальная схема усилителя приведена на рисунке. Для тех, кто ищет более компактные решения, можно рассмотреть микрофонный усилитель на 20Вт, который подходит для небольших помещений.

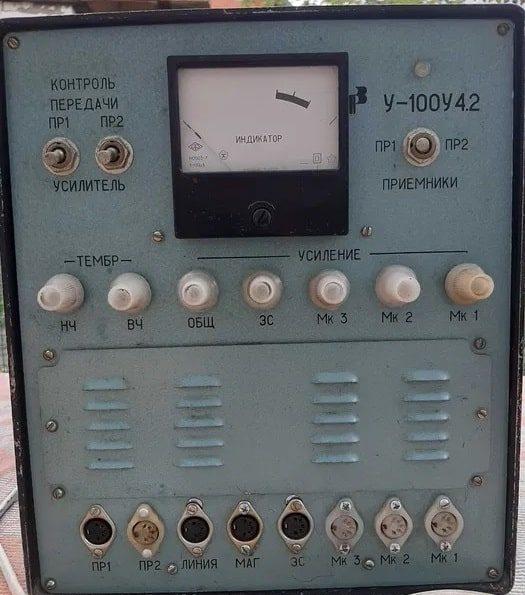

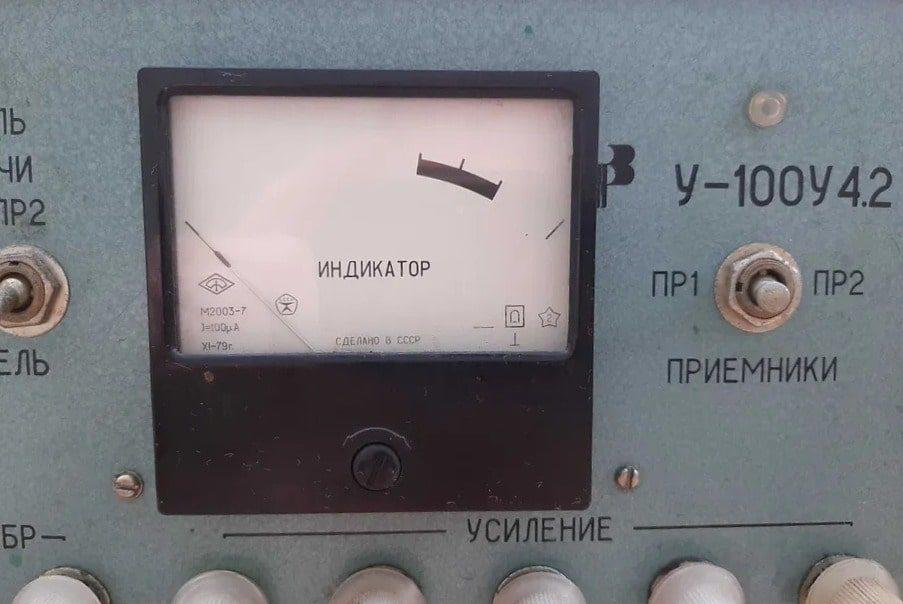

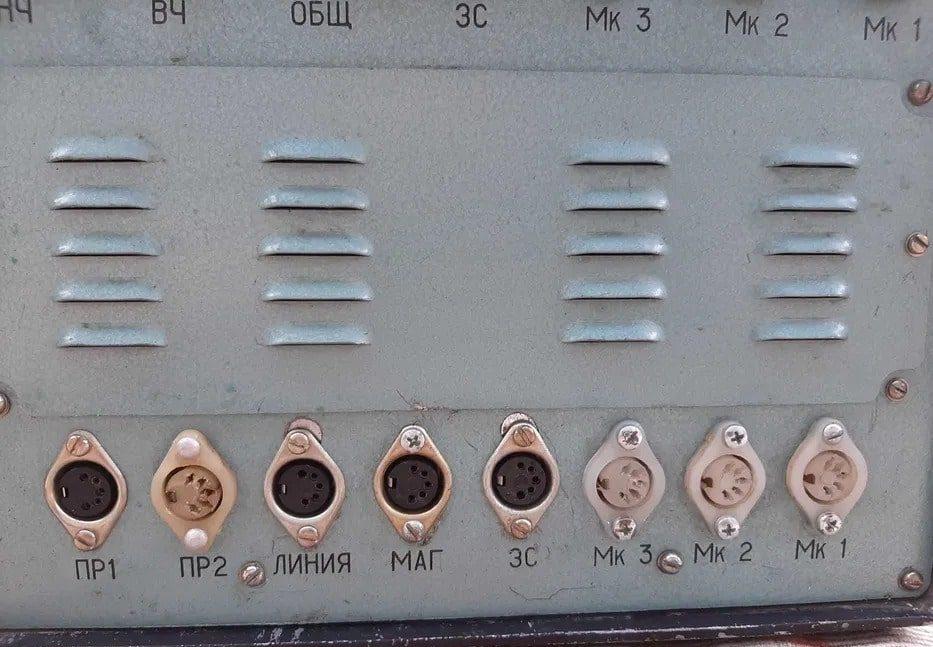

Панель передняя на усилителе съемная, на ней – размещена печатная плата П1 предварительного усилителя УП. Ручки управления УП и входы вынесены на лицевую панель. Тумблер ПРИЕМНИК В2 служит для подключения ко входу усилителя приемников Пр1 или Пр2. Тумблеры В3, В4, — КОНТРОЛЬ ПЕРЕДАЧИ служат для включения контрольного динамика в положение УСИЛИТЕЛЬ или Пр1 и Пр2. Уровень выходного напряжения контролируется стрелочным индикатором ИП, при номинальной выходной мощности усилителя, стрелка индикатора должна находиться в пределах закрашенного сектора.

Для улучшения теплового обмена в усилителе применено вертикальное шасси. На шасси с левой стороны расположены выходной и силовой трансформаторы и элементы фильтров питания. Вверху справа — лампы выходного каскада, внизу плата П2 предварительного, фазоинверсного каскадов и элементов защиты выхода от коротких замыканий (плата П2). Блоки УП и УО соединены с помощью разъема Ш9-Ш10.

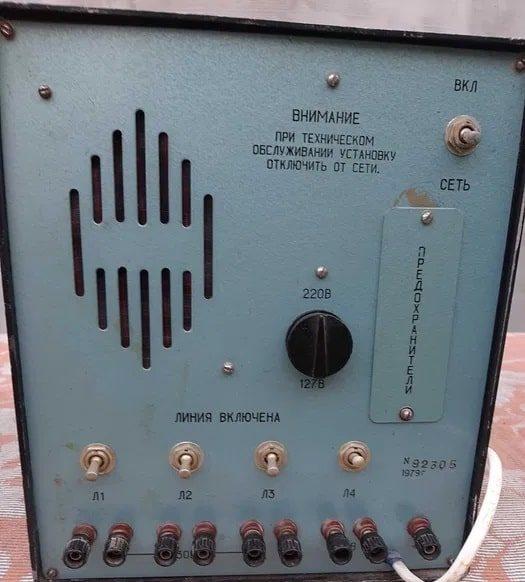

На заднюю панель усилителя вынесены клеммы для подключения линий Л1-Л4, тумблера включения линий В5…В8, тумблер В1—СЕТЬ, клемма заземления, колодка переключения сети и блок предохранителей. Тумблер В1 — СЕТЬ предназначен для включения питания усилителя. Тумблерами В5…В8 производится подключение линий на выход усилителя. Для защиты усилителя от перенапряжений в линиях служат предохранители Пр4…Пр7 и искровые разрядники Рр1…Рр8. Предохранители Пр1…Пр7 закрыты съемной крышкой, позволяющей быстро производить их замену. Для ценителей качественного звука также может быть интересна модель ВЕГА У-120-стерео Hi-Fi.
