Вега У-120с: характеристики, мощность 2×10 Вт/8 Ом и размеры
Изготовитель: Бердский радиозавод, выпуск с 1986 года. Если нужна модель для двухканального усиления НЧ-сигналов, смотрите также ВЕГА 10У-120-стерео Hi-Fi.
Вега У-120с — стереофонический усилитель первой группы сложности для двухканального усиления сигналов низкой частоты от различных источников звуковых программ. Вега 10У-120 — более поздняя версия этой линейки, с теми же принципами построения и назначением.
Основные технические характеристики:
- Диапазон воспроизводимых частот: 20 – 20000 Гц
- Номинальная выходная мощность каждого канала: 10 Вт/8 Ом
- Максимальная выходная мощность каждого канала: 25 Вт/ 8 Ом
- Коэффициент гармоник в диапазоне 40–16000 Гц: 0,3 %
- Сопротивление подключаемых АС: 8 Ом
- Отношение сигнал/шум: 66 дБ
- Номинальное напряжение источника звуковых программ со входов:
- линейного: 500 мВ
- корректирующего: 5 мВ
- Потребляемая мощность от сети (при 1/3 от номинальной мощности): 44 Вт
- Размер усилителя (ШхВхГ): 430х70х360 мм
- Вес усилителя: 7 кг
Описание:

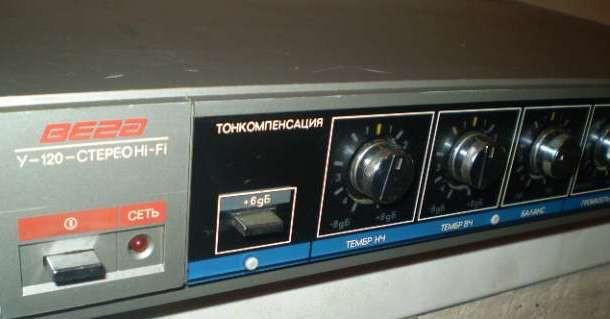

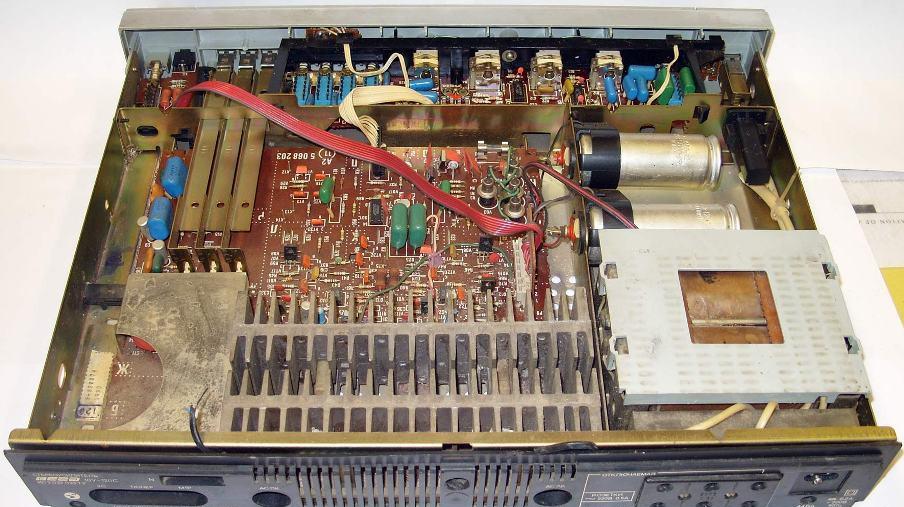

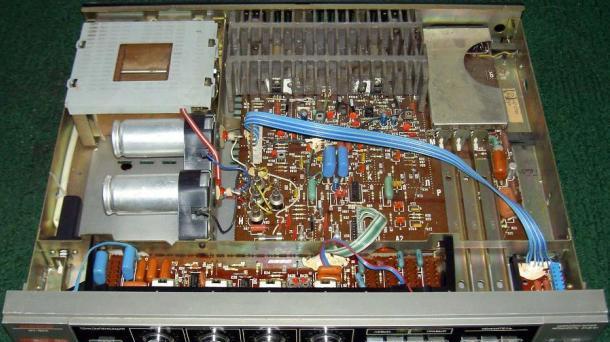

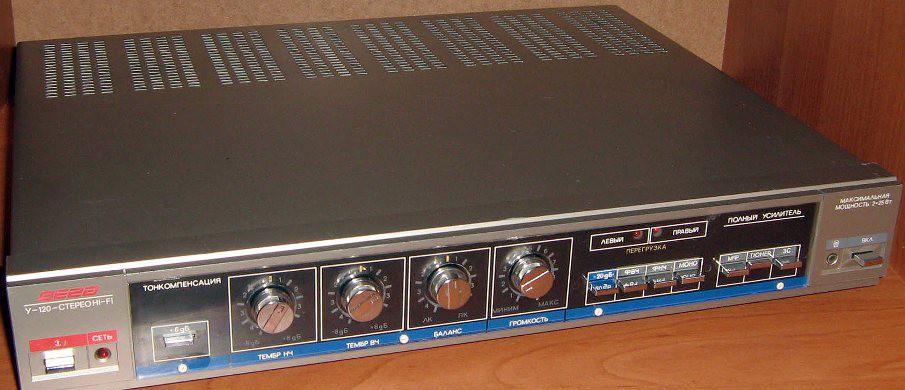

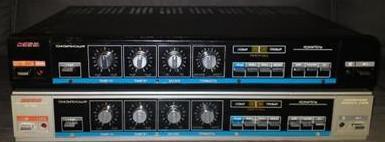

Усилитель выполнен в виде настольной конструкции. Корпус прямоугольный, металлический с лакокрасочным покрытием. Переднее обрамление пластмассовое, окрашенное под цвет металла. Элементы усилителя размещены на трех печатных платах. Шасси усилителя металлическое. К нему крепятся платы, силовой трансформатор, конденсаторы фильтра питания.
Усилитель имеет следующие устройства:
- коммутацию входов источников программ;
- главную регулировку АЧХ по верхним и нижним частотам, громкости и стереобаланса;
- ступенчатое ослабление громкости на 20 дБ; включение фильтров ВЧ и НЧ;
- индикаторы включения сети и перегрузки.
Усилитель имеет розетки для подключения звукоснимателя, магнитофона, тюнера, АС, стереотелефонов. Имеются также три розетки сети питания, одна из них отключается выключателем сети усилителя.

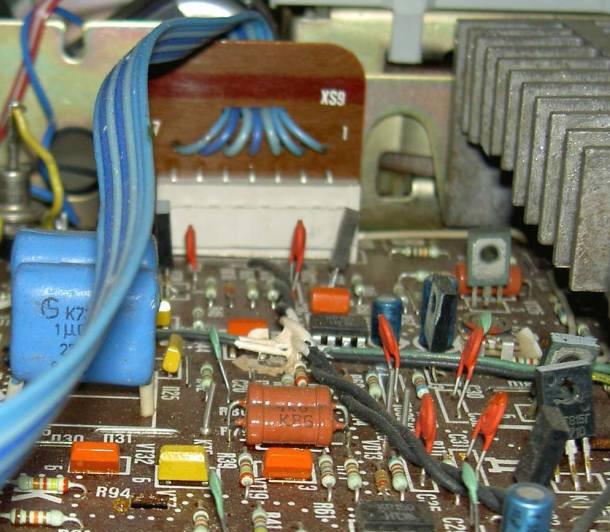

Усилитель содержит следующие функциональные блоки:
- А1 – блок сетевых розеток;
- А2 – блок объединительный;
- АЗ – блок регуляторов;
- А4 – плата индикации перегрузки;
- А5 – плата индикации включения сети;
- Аб – плата подключения стереотелефонов.

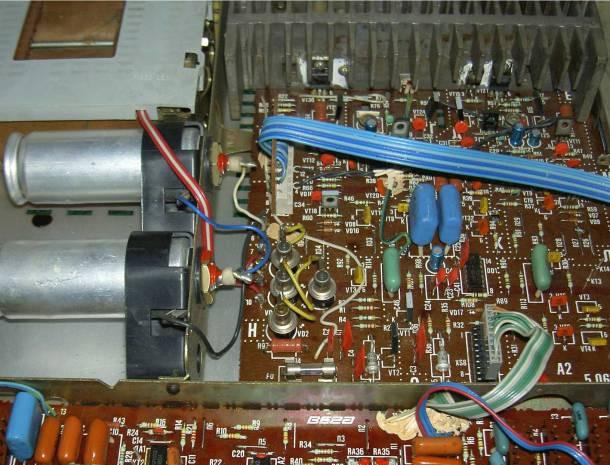

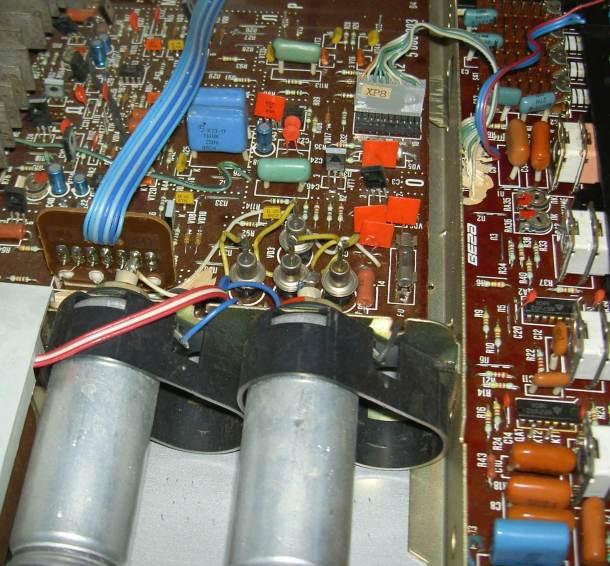

Блок сетевых розеток (А1) предназначен и для подключения других устройств к электросети, совместно с которыми работает усилитель. Блок объединительной (А2) содержит следующие функциональные устройства: входное устройство, состоящее из двух идентичных стереоканалов, в которых происходит коммутация входных сигналов, частотная коррекция сигналов с магнитного звукоснимателя, имеются выходы для записи на магнитофон; источник питания, предназначенный для питания усилителя; УМ, состоящий из двух идентичных стереоканалов; устройство индикации перегрузки и защиты от короткого замыкания на выходе.
