Микрофонный капсюль МКЭ-30: характеристики и распиновка

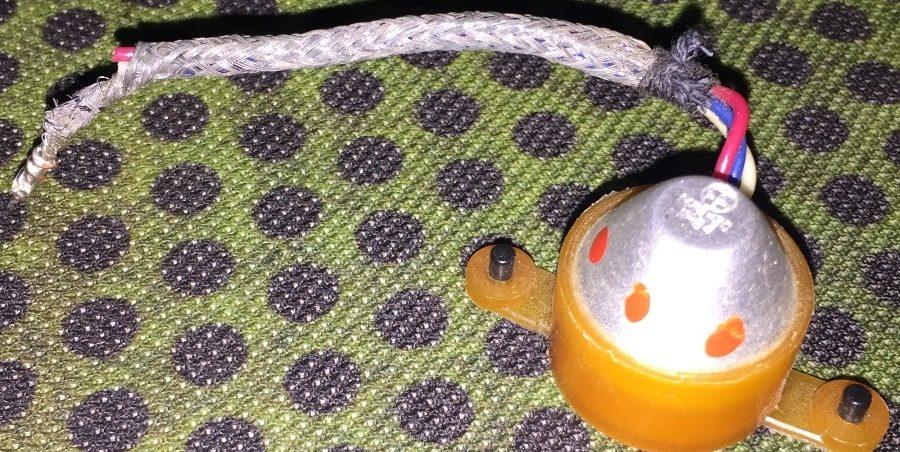

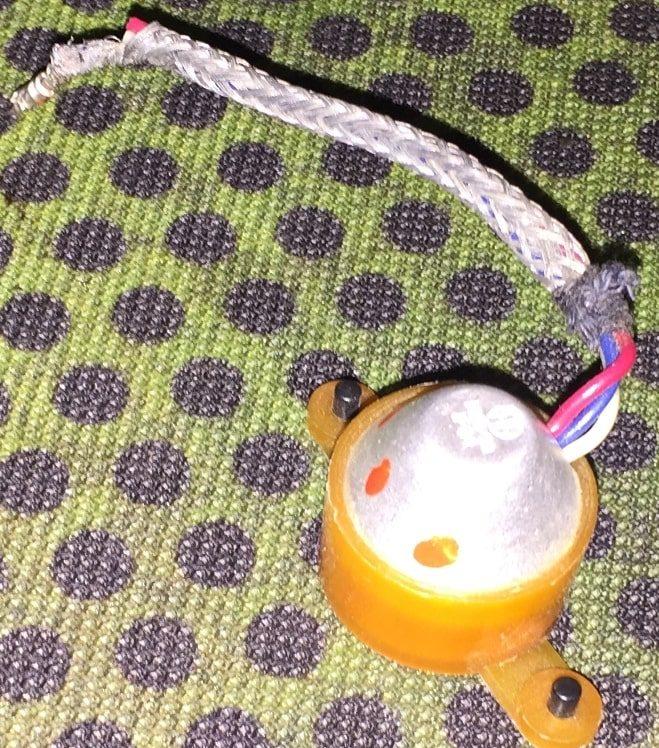

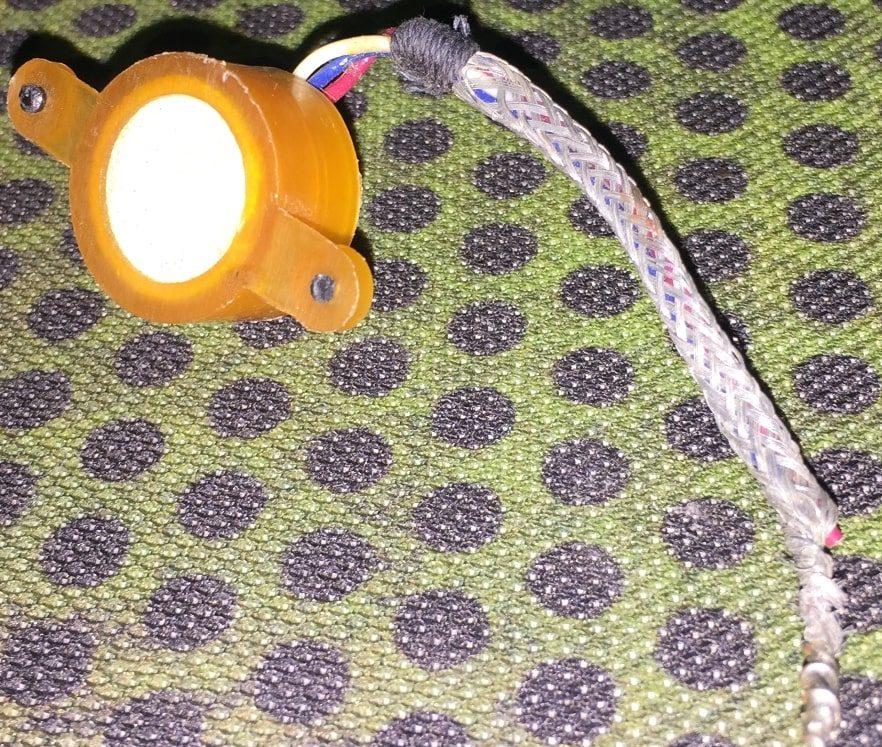

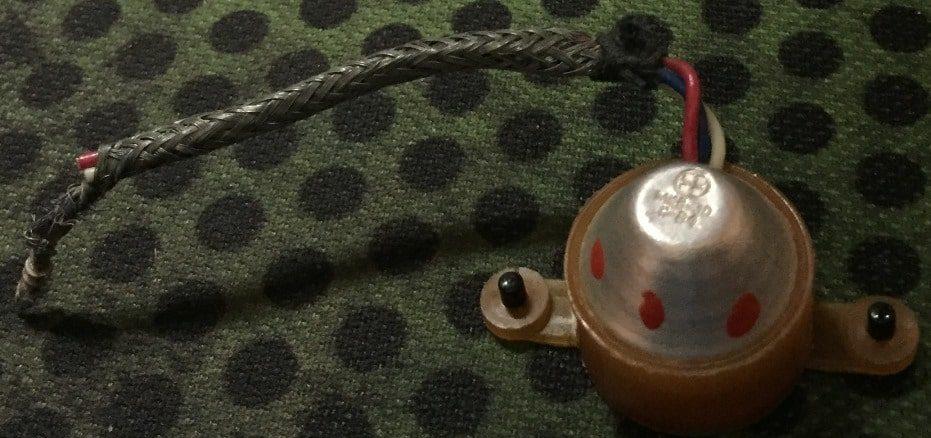

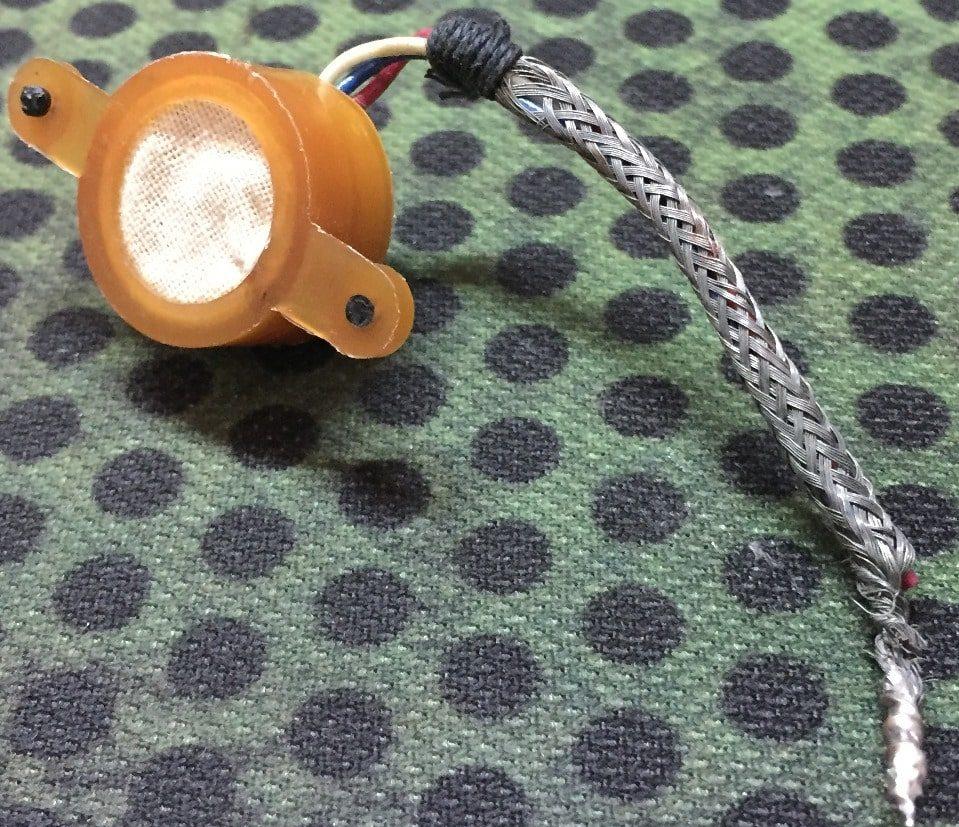

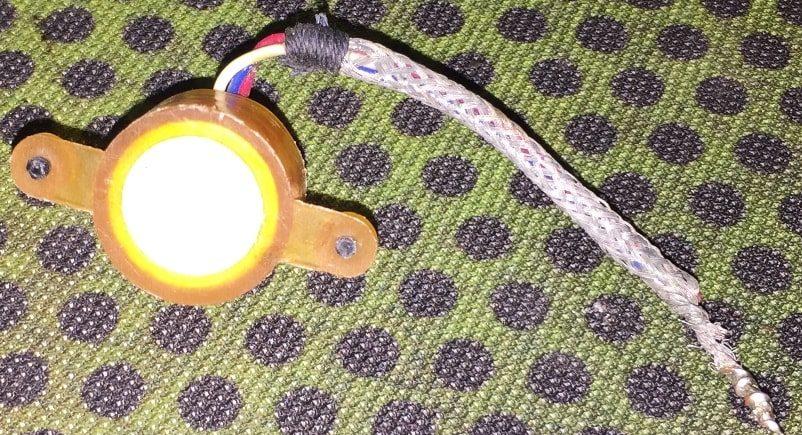

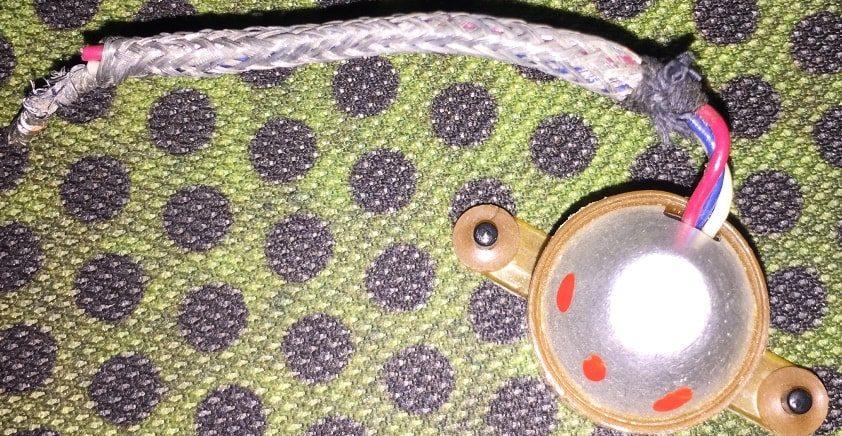

Электретный МКЭ-30 представляет собой редкую модель с 3-х проводной схемой включения. Внутри компактного алюминиевого корпуса установлен полевой транзистор КП303А, обеспечивающий предварительное усиление сигнала. Для удобства монтажа капсюль помещен в специальный пластмассовый кожух с крепежными «ушами». Габариты самого капсюля без учета кожуха составляют ∅17х18 мм, а масса — всего 8 г. Для сравнения, более распространенные модели, такие как динамический микрофон МД-30, имеют иные принципы работы и габариты.
Технические параметры и распиновка

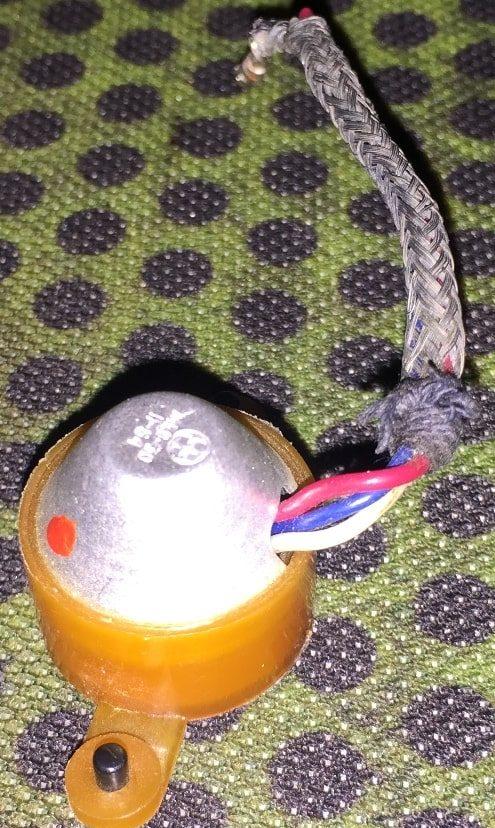

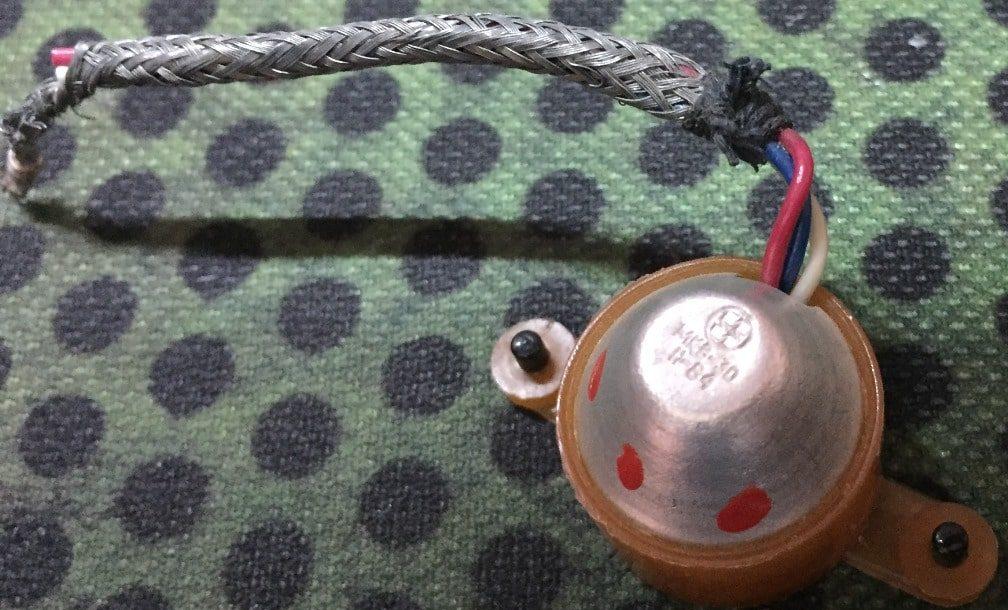

Особенностью данной модели является четкое цветовое обозначение выводов, что упрощает подключение к электронным схемам:
- Белый провод: корпус микрофона (земля).
- Синий провод: исток транзистора.
- Красный провод: сток транзистора (питание/выход).
Эта конфигурация типична для многих электретных микрофонов, однако детали реализации с использованием КП303А делают МКЭ-30 интересным объектом для радиолюбителей и инженеров. Аналогичные решения часто встречаются в аудиокомпонентах старой разработки, где требовалась высокая надежность при минимальных размерах.
Конструкция и применение
Алюминиевый корпус обеспечивает надежную экранировку от внешних электромагнитных помех. Внутренняя сборка включает сам капсюль и транзисторный каскад, что позволяет получать сигнал с низким уровнем шума. Капсюль хорошо подходит для создания самодельных микрофонных преобразователей, диктофонов и систем голосового управления.

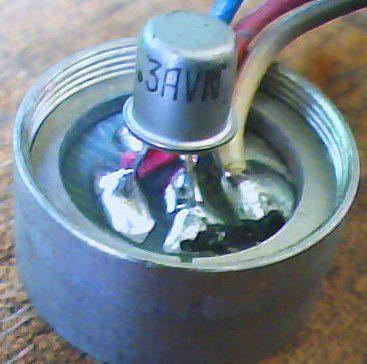

Транзистор КП303А, установленный внутри корпуса, является ключевым элементом схемы. Его параметры определяют чувствительность и шумовые характеристики всего микрофонного блока. Правильное подключение стока и истока согласно цветовой маркировке проводов гарантирует стабильную работу устройства.
