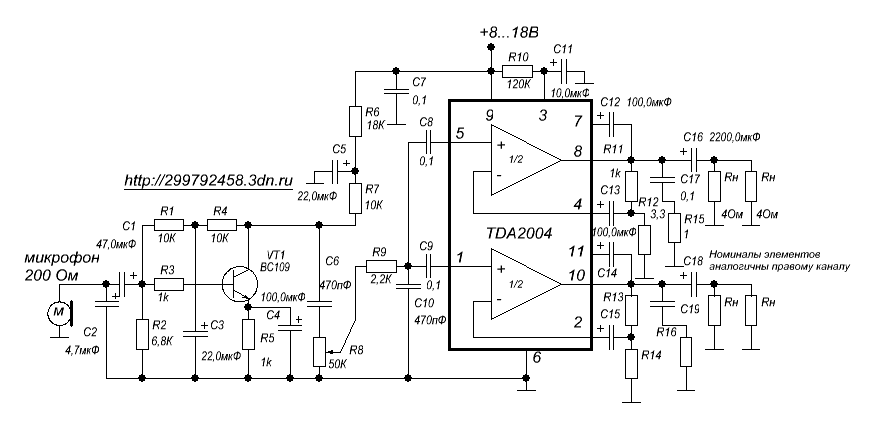

На рисунке представлен усилитель для микрофона на 20Вт, в принципе это УМЗЧ с несколькими АС(4 шт или 8 по 8Ом) и усилитель микрофона на транзисторе ВС109. Для увеличения суммарной мощности моно сигнал от усилителя микрофона подан одновременно на два входа микросхемы TDA2004, если есть необходимость в увеличении мощности УМЗЧ то можно использовать другой УМЗЧ без переделки микрофонного усилителя. Транзистор VT1 можно заменить на любой другой соответствующей проводимости, маломощный, высокочастотный.
Номинальное напряжение питания при указанной мощности 14,4В.
