Ремонт усилителей мощности: полное руководство по диагностике и восстановлению УМЗЧ

Что такое усилитель мощности звуковой частоты (УМЗЧ)?

Усилитель мощности звуковой частоты (УМЗЧ) — это электронное устройство, которое увеличивает мощность входного аудиосигнала до уровня, достаточного для раскачки акустической системы. В отличие от предусилителей и корректоров, выходной каскад УМЗЧ работает в режиме, близком к максимальной отдаче мощности, поэтому именно он чаще всего принимает на себя перегрузки, короткие замыкания в нагрузке и выходит из строя первым.

Термин «УМЗЧ» в русскоязычной технической литературе объединяет целый класс устройств: бытовые усилители, студийные мониторы, концертные системы, автомобильные усилители и встроенные усилители активных колонок. Схемотехнически это могут быть как простейшие однотактные схемы на нескольких транзисторах, так и сложные многокаскадные конструкции с микроэлектронной защитой и импульсными блоками питания.

Главная задача ремонта любого УМЗЧ — локализация вышедшего из строя элемента, повлекшего за собой неработоспособность всей схемы и выход из строя других каскадов. В электротехнике существует всего два типа дефектов: наличие контакта там, где его быть не должно, и отсутствие контакта там, где он должен быть.

«Сверхзадачей» ремонта является нахождение пробитого или оборванного элемента, а для этого — отыскать тот каскад, где он находится. Дальше — дело техники. Как говорят врачи: правильный диагноз — половина лечения.

Опыт сервисной практики показывает, что большая часть обращений связана с выходом из строя транзисторов выходного каскада, электролитических конденсаторов и узлов защиты. В форумных обсуждениях ремонта усилителей чаще всего фигурируют симптомы гула, фона и щелчков, корни которых лежат в блоке питания и электролитах.

Вывод: перед заменой дорогих силовых транзисторов всегда проверяйте питание и конденсаторы — в значительной доле случаев дефект находится именно там, и простая замена электролитов решает проблему за копейки.

Какие типы УМЗЧ существуют?

Ремонт усилителей мощности заметно различается в зависимости от схемотехники и класса работы выходных каскадов. Понимание типа УМЗЧ определяет порядок проверки, характерные слабые места и даже набор измерительных приборов.

Тип УМЗЧ	Схемотехника	Слабые места при ремонте	Сложность ремонта
Транзисторный, класс AB	ООС, комплементарные пары, Дарлингтон	Выходные транзисторы, ток покоя, дифкаскад	Средняя
Транзисторный, класс A	Постоянный ток покоя, сильный нагрев	Термостабилизация, перегрев	Средняя
Ламповый	Электролампы, трансформаторный выход, высокие напряжения	Лампы, анодные электролиты, контакты панелей	Высокая (опасные напряжения)
Гибридный	Ламповый пред + транзисторный выход	Сочетает дефекты обоих типов	Высокая
Импульсный (класс D)	ШИМ-модуляция, ключи, LC-фильтр	Ключи, драйверы, конденсаторы фильтра	Высокая (без осциллографа не обойтись)
С ОУ на входе	Операционный усилитель + выходной каскад	ОУ, цепи питания ОУ, защита	Средняя

Наиболее массовым классом устройств остаётся транзисторный УМЗЧ класса AB — именно его принято считать «классикой жанра», и именно для него разработана наиболее полная методика ремонта. Импульсные усилители класса D стали массовыми в автомобильной и портативной технике, но их ремонт требует осциллографа и знания специфики ШИМ.

Ламповые и гибридные усилители ремонтируются по схожей логике, но отличаются высокими напряжениями анодного питания и наличием выходного трансформатора, что добавляет специфические узлы диагностики и требования к безопасности.

Для начала ремонта достаточно условно отнести устройство к одной из категорий. В рамках этой статьи подробно разобрана методика для транзисторного УМЗЧ класса AB — самого массового и самого хорошо описанного в практике класса.

Как устроен транзисторный УМЗЧ?

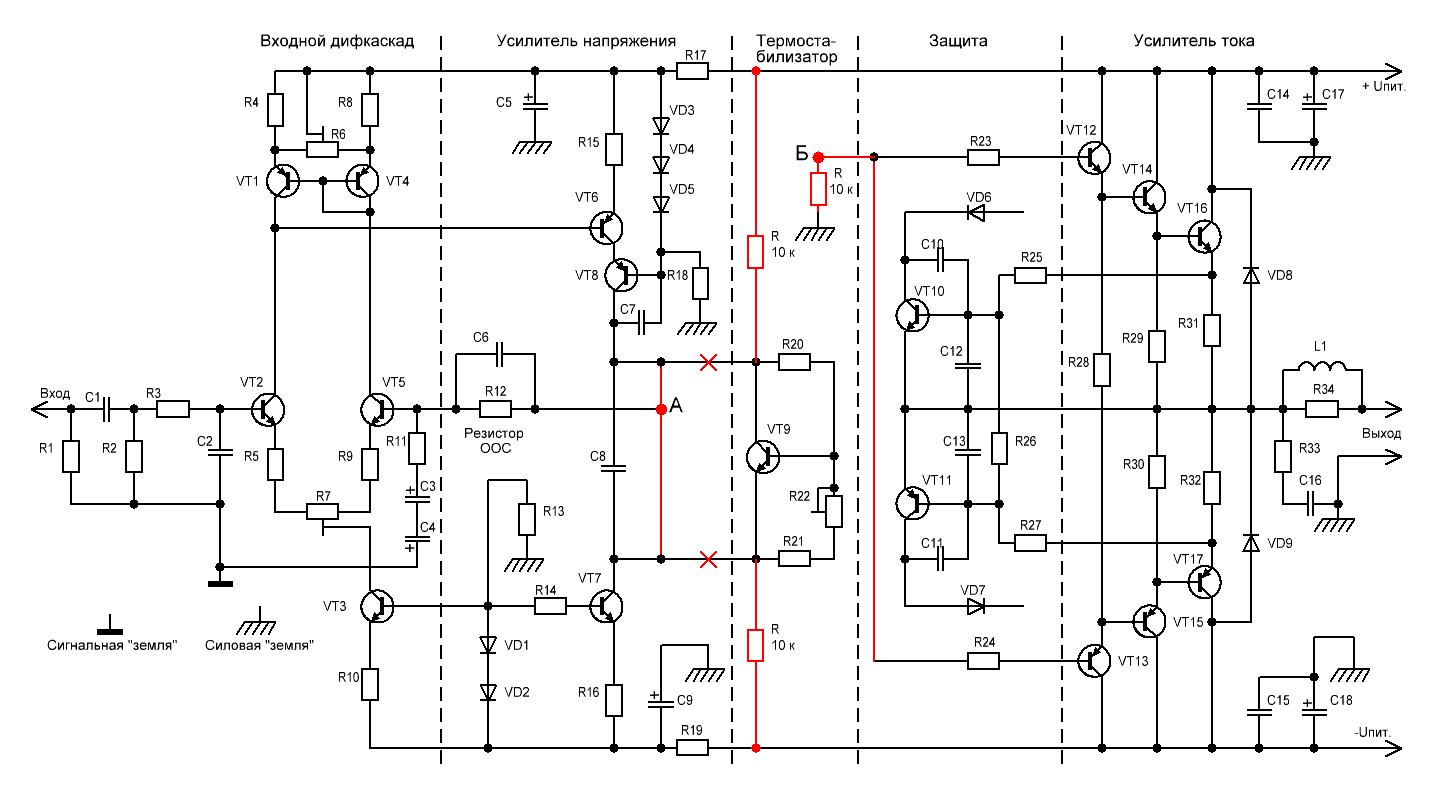

Классический транзисторный УМЗЧ с биполярными транзисторами в выходных каскадах состоит из нескольких функциональных блоков, каждый из которых при ремонте проверяется отдельно. Понимание структуры УМЗЧ — необходимое условие быстрой и безопасной диагностики.

Типовая схема, принимаемая за эталон в методике ремонта, не слишком примитивна, но и не очень сложна. Функционально она состоит из следующих узлов.

• Двухполярный источник питания (на схеме обычно не показывается) — формирует положительное и отрицательное питающие напряжения, часто со стабилизатором.
• Входной дифференциальный каскад на транзисторах VT2, VT5 с токовым зеркалом на VT1 и VT4 в коллекторных нагрузках и стабилизатором эмиттерного тока на VT3.
• Усилитель напряжения на VT6 и VT8 в каскодном включении, с нагрузкой в виде генератора тока на VT7.
• Узел термостабилизации тока покоя на транзисторе VT9.
• Узел защиты выходных транзисторов от перегрузки по току на транзисторах VT10 и VT11.
• Усилитель тока на комплементарных тройках транзисторов по схеме Дарлингтона в каждом плече (VT12–VT14–VT16 и VT13–VT15–VT17).

Роль блока питания

Блок питания задаёт напряжения, при которых работают все каскады усилителя, и от его исправности зависит поведение всей схемы. Грамотно спроектированный УМЗЧ допускает колебания питающих напряжений в довольно широких пределах — при ремонте не нужны «супер-пупер» параметры, достаточно работоспособности.

Двухполярное питание означает наличие положительной и отрицательной шин относительно общего провода, что необходимо для работы симметричных выходных каскадов и устранения выходного конденсатора. Нарушение симметрии питания сразу сказывается на выходном сигнале.

Входной дифференциальный каскад

Дифференциальный каскад сравнивает входной сигнал с сигналом обратной связи и формирует разностный сигнал ошибки. Он задаёт входное сопротивление, стабильность нулевого уровня и часть частотной характеристики усилителя.

Токовое зеркало в коллекторных нагрузках обеспечивает симметричную нагрузку плеч, а стабилизатор эмиттерного тока задаёт общий рабочий ток каскада. Любой сбой в этой цепочке ведёт к перекосу выходного напряжения.

Усилитель напряжения

Каскад усиления напряжения обеспечивает основной коэффициент усиления УМЗЧ и размах напряжения, достаточный для управления выходными транзисторами. Он работает в каскодном включении, что повышает его линейность и устойчивость.

На транзисторах каскада усиления напряжения рассеивается в 3–4 раза больше мощности, чем на предрайверных транзисторах, — важный нюанс, который учитывают при подборе замены: желательно ставить транзисторы средней мощности (например, КТ940/КТ9115 или аналогичные импортные).

Узел термостабилизации

Узел термостабилизации тока покоя на транзисторе VT9 задаёт напряжение смещения между базами выходных транзисторов. От него напрямую зависит ток покоя и, соответственно, нагрев выходного каскада и отсутствие «ступеньки».

Схема этого узла критически важна для надёжности: неудачное включение подстроечного резистора может привести к лавинообразному росту тока покоя и тепловому пробою транзисторов при потере контакта движка.

Узел токовой защиты

Узел защиты выходных транзисторов от перегрузки по току на транзисторах VT10 и VT11 ограничивает ток через силовые элементы при коротком замыкании в нагрузке или слишком низком её сопротивлении. Выход этого узла из строя может сделать усилитель неработоспособным даже при целых выходных транзисторах.

Выходной каскад

Усилитель тока на комплементарных тройках транзисторов по схеме Дарлингтона обеспечивает большой выходной ток в нагрузку. Именно здесь рассеивается основная мощность, и именно этот каскад чаще всего выходит из строя при перегрузках и КЗ.

Симметрия плеч выходного каскада критична: если одно плечо «подгорело» и потеряло параметры, на выходе появляется асимметрия полуволн, которую легко увидеть на осциллографе.

Какие симптомы указывают на неисправность усилителя?

Симптом неисправности усилителя — это первая и важнейшая подсказка о том, в каком узле искать дефект. Опытные мастера по внешним проявлениям сразу сужают область поиска до блока питания, выходного каскада или узла защиты, не перебирая вслепую все элементы.

Признаки неисправности удобно группировать по «почерку»: гудит, фонит, трещит, перегревается, уходит в защиту или не включается вовсе. Каждая группа указывает на свой круг причин.

Гул и фон

Гул или фон на частоте 50–100 Гц почти всегда указывает на блок питания: высохшие электролиты фильтра, пробитые диоды выпрямителя или фон, проникающий через стабилизатор УМ. В форумной практике низкочастотный гул в одном канале часто оказывается следствием дефекта каскадного конденсатора или общих цепей питания.

Если гул слышен в обоих каналах даже при нулевом уровне громкости и не зависит от источника сигнала и розетки, вина с высокой вероятностью лежит на общем блоке питания — стоит проверить все точки заземления и цепи стабилизатора.

Показательный случай из практики: гул в левом канале исчез после замены подозрительного элемента — но спустя день вернулся вновь, что заставило владельца глубже проверить питание и найти высыхающий электролит, который «плавал» по параметрам при нагреве.

Треск и щелчки

Треск или щелчки в динамиках, особенно при вращении регулятора громкости, чаще всего связаны с изношенными контактами переменных резисторов или нарушением контакта движка подстроечного резистора с резистивной дорожкой. Если треск меняется при лёгком нажатии на регулятор, дефект локализован в самом резисторе.

Если треск появляется через минуту после включения и потом проходит, дело может быть в прогревающемся дефектном контакте или элементе, который при нагреве восстанавливает соединение.

Перекос выходного напряжения

Постоянный перекос выходного напряжения от нескольких вольт до полного напряжения питания указывает на пробитый транзистор «перекошенного» плеча либо на дефект узла защиты. Это один из самых частых и однозначных симптомов выхода из строя выходного каскада.

Перегрев и защита

Перегрев выходных транзисторов и обугленные резисторы указывают на повышенный ток покоя из-за сбоя узла термостабилизации. Уход усилителя в защиту, щелчок реле защиты и отсутствие звука — признак того, что защитная цепь фиксирует перегрузку или неисправность и блокирует работу.

Защита также может реагировать на перегрев, поэтому перед проверкой стоит изучить руководство по аппарату и учитывать температуру радиаторов.

Не включается

Усилитель не включается — классический случай, который чаще всего решается проверкой сетевой части: перегоревший предохранитель, разболтавшееся крепление проводов в вилке, обрыв сетевого шнура. На этом этапе ремонт заканчивается примерно в 10% случаев.

Вывод: фиксируйте симптом до вскрытия корпуса — он определяет порядок проверки и экономит часы на слепом поиске.

Инструмент и безопасность при ремонте усилителей

Для ремонта усилителя мощности достаточно базового набора измерительных приборов и инструментов, большинство из которых есть у продвинутого радиолюбителя. Наличие осциллографа повышает эффективность диагностики в разы — без него эффективность ремонта падает ощутимо, хотя с одним тестером тоже можно сделать многое.

Необходимый инструмент

• Монтажный инструмент: отвёртки, бокорезы, пассатижи, пинцет, скальпель (нож), лупа — минимальный обязательный набор.
• Тестер (мультиметр) — для проверки напряжений, сопротивлений и прозвонки переходов. Желательно иметь и стрелочный прибор: цифровые тестеры в режиме омметра на минимальном пределе часто «врут».
• Осциллограф от 10 МГц, желательно двухлучевой — основной инструмент для контроля формы сигнала, поиска возбуждения и «ступеньки».
• Низкочастотный генератор синуса до 200 кГц с аттенюатором и хорошей формой амплитуды.
• Лампы накаливания на 220 В и на 12–35 В (по 2 шт.) — ограничители тока при первом включении.
• Двухполярный регулируемый БП 15–35 В с ограничением выходного тока — весьма желателен.
• Измеритель ёмкости и ESR конденсаторов — крайне желателен, сильно ускоряет поиск высохших электролитов.
• Характерограф (Цшка) — для точной проверки транзисторов: потекший транзистор может нормально звониться мультиметром, но не держать напряжение на характеристике.

При отсутствии схемы на усилитель её придётся восстанавливать по плате — это трудоёмкий, но необходимый этап. Поиск схемы стоит начинать в инструкции, в интернете, у знакомых; если не нашли — аккуратно вырисовывается схема по плате. Этап можно пропустить, но только если результат неважен.

Главные правила безопасности

Ремонт усилителей мощности связан с опасным сетевым напряжением 220 В и накопленным зарядом конденсаторов фильтра, поэтому безопасность — приоритет на каждом шаге. Конденсаторы фильтра могут хранить опасный заряд даже после выключения аппарата.

• Перед измерением разряжайте конденсаторы фильтра через резистор 2 Вт на 100 Ом — иначе можно сжечь тестер и получить удар.
• Проверяйте БП через лампу накаливания, ограничивающую ток и защищающую схему от КЗ при первом включении.
• Изолируйте цоколи ламп накаливания и будьте аккуратны, чтобы не разбить колбы и не вызвать случайное КЗ.
• Для проверки платы усилителя предпочтителен внешний регулируемый БП с ограничением тока на уровне 0,5 А.
• Перед пайкой проверяйте каждый элемент, включая новые транзисторы: попадаются бракованные детали и с перепутанной цоколевкой.

Внешний БП удобнее штатного: он показывает потребляемый ток и ограничивает его, исключая развитие аварии при скрытых дефектах. Заодно виден и потребляемый ток, что помогает контролировать ток покоя.

Пошаговый алгоритм диагностики УМЗЧ

Ниже — проверенная последовательность действий, которая в подавляющем большинстве случаев позволяет восстановить работоспособность усилителя за приемлемое время. Алгоритм построен от простого к сложному и от блока питания к усилителю, чтобы исключить дешёвые причины до дорогих ремонтов.

Большинство измерений производится без нагрузки, на холостом ходу, что упрощает диагностику и снижает риск повреждения акустики при скрытых дефектах.

Шаг 1. Внешний осмотр и обнюхивание

Первым пунктом любого ремонта усилителя является внешний осмотр устройства и его «обнюхивание»: уже одно это позволяет иногда хотя бы предположить сущность дефекта. Если пахнет палёным — значит, что-то явно горело.

После вскрытия корпуса с лупой осмотрите плату: разрушенные корпуса полупроводниковых приборов, потемневшие и обуглившиеся резисторы, вздутые электролитические конденсаторы и потёки электролита, оборванные проводники и дорожки печатной платы.

Важно помнить, что разрушенные детали часто являются следствием выхода из строя другой, внешне целой «блошки». Находка визуально повреждённых элементов — ещё не повод для радости: их разрушение могло быть вызвано дефектом, который визуально цел.

Шаг 2. Проверка сетевой части

Проверьте наличие сетевого напряжения на входе и целостность сетевой цепи: перегоревший сетевой предохранитель, разболтавшееся крепление проводов сетевого шнура в вилке, обрыв в сетевом шнуре и тому подобное. Этот банальнейший этап заканчивает ремонт примерно в 10% случаев.

Если предохранитель перегорел, проверьте его и при повторном включении установите новый. Если новый сгорает снова — в цепи короткое замыкание, которое нужно найти до включения.

Шаг 3. Поиск схемы на усилитель

Ищите схему на усилитель: в инструкции, в интернете, у знакомых. К сожалению, всё чаще поиск безуспешен — тогда остаётся вырисовывать схему по плате. Это муторно и долго, но лучшего способа для качественного ремонта пока нет.

Если схему найти не удалось, принципиально возможно работать по методике локализации каскадов, описанной ниже, — для этого не обязательно иметь полную схему, достаточно понимать общую структуру усилителя.

Шаг 4. Проверка блока питания через лампу

Отпаяйте провода от БП к схеме (или отсоедините разъём), выньте сетевой предохранитель и подпаяйте к контактам его держателя лампу 220 В на 60–100 Вт. Она ограничит ток первичной обмотки трансформатора, а значит, и токи во вторичных обмотках.

Включите усилитель. Лампа должна мигнуть (на время зарядки конденсаторов фильтра) и погаснуть — допускается слабое свечение нити. Это означает, что короткого замыкания по первичной обмотке нет, как нет явного КЗ во вторичных обмотках.

Тестером на режиме переменного напряжения измерьте напряжение на первичной обмотке и на лампе — их сумма должна равняться сетевому. Измерьте напряжения на вторичных обмотках: они должны быть пропорциональны фактически измеренному на первичной обмотке. После этого лампу можно отключать, ставить предохранитель на место и включать усилитель прямо в сеть, повторяя проверку напряжений.

• Лампа горит постоянно в полный накал — КЗ в первичной цепи: проверяйте изоляцию проводов от сетевого разъёма, тумблер питания, держатель предохранителя. Отпаяйте один из проводов первичной обмотки: если лампа погасла — вышла из строя сама первичная обмотка (или межвитковое замыкание).
• Лампа горит постоянно в неполный накал — скорее всего, дефект во вторичных обмотках или в подключённых к ним цепях. Отпаивайте по одному проводу от вторичных обмоток к выпрямителям, предварительно промаркировав их (например, кусочками малярной ленты). Лампа погасла — с трансформатором всё в порядке; горит — ищем замену либо перематываем.

После проверки трансформатора переходите к выпрямителям и конденсаторам фильтра. Прозвоните диоды (отпаяв по одному проводу к их выводам, либо выпаяв интегральный мост) тестером на минимальном пределе омметра — лучше стрелочным прибором или «пищалкой». Пробитые или оборванные диоды меняйте.

Целые диоды — «звоните» конденсаторы фильтра. Перед измерением обязательно разрядите их через резистор 2 Вт на 100 Ом. У исправного электролита стрелка при замыкании сначала отклоняется до максимума, затем медленно «ползёт» влево по мере заряда. Если есть измеритель ёмкости и ESR — используйте его, это точнее и быстрее. Пробитые и оборванные конденсаторы меняйте.

Шаг 5. Проверка стабилизатора (если есть)

Если выпрямители и конденсаторы целы, но на выходе блока питания стоит стабилизатор напряжения, включите лампу (или цепочку ламп) на суммарное напряжение, близкое к указанному на корпусе конденсатора фильтра, между выходом выпрямителя и входом стабилизатора. Лампа загорелась — дефект в стабилизаторе (если он интегральный), в цепи формирования опорного напряжения (если на дискретных элементах) либо пробит конденсатор на его выходе.

Пробитый регулирующий транзистор определяется прозвонкой его выводов (обязательно выпаяв!). После устранения дефекта напряжения на выходе БП должны быть симметричными и номинальными.

Шаг 6. Проверка выходного каскада

С исправным блоком питания переходите к самому главному — собственно усилителю. Подключите плату через лампы на суммарное напряжение, не ниже номинального с выхода БП, по каналу отдельно. Загорелись обе лампы — пробиты оба плеча выходных каскадов; только одна — одно из плеч (хотя и не факт).

Лампы не горят или горит только одна — значит, выходные каскады, скорее всего, целы. К выходу подключите резистор 10–20 Ом, включите: лампы должны мигнуть (на плате обычно есть конденсаторы по питанию). Подайте на вход сигнал от генератора (регулятор усиления — на максимум): если обе лампы зажглись — усилитель что-то усиливает, и дальнейший ремонт сводится к поиску элемента, выводящего его из режима.

Для дальнейшей проверки вместо штатного БП рекомендуется использовать двухполярный стабилизированный БП с ограничением тока на уровне 0,5 А. Если его нет — можно использовать БП усилителя через лампы, тщательно изолируя цоколи. Внешний БП удобнее: виден потребляемый ток и исключено развитие аварии.

Шаг 7. Использование осциллографа

Итак, с БП всё в порядке — переходим к плате усилителя. Перво-наперво локализуйте каскад(ы) с пробитым или оборванным компонентом. Для этого крайне желательно иметь осциллограф — без него эффективность ремонта падает в разы, хотя с тестером тоже можно многое сделать. Почти все измерения производятся без нагрузки, на холостом ходу.

Допустим, на выходе «перекос» выходного напряжения — от нескольких вольт до полного напряжения питания. Порядок локализации описан в следующем разделе.

Локализация неисправного каскада методом разделения

Метод разделения усилителя на самостоятельные узлы — ключевой приём для локализации дефекта без полной схемы. Усилитель последовательно разъединяется на функциональные блоки, каждый из которых проверяется отдельно, а затем связка восстанавливается пошагово.

Шаг 1. Отключаем узел защиты

Для начала отключите узел защиты, выпаяв из платы правые выводы диодов VD6 и VD7. В практике было не менее трёх случаев, когда причиной неработоспособности был выход из строя именно этого узла. Посмотрите напряжение на выходе: если нормализовалось (допустим остаточный перекос в несколько милливольт) — прозвоните VD6, VD7 и VT10, VT11, а также пассивные элементы.

Нашли пробитый элемент — меняем, восстанавливаем подключение диодов. На выходе ноль и при подаче сигнала от генератора присутствует выходной сигнал — ремонт закончен.

Если с сигналом на выходе ничего не изменилось — оставляем диоды отключёнными и идём дальше.

Шаг 2. Разделение усилителя на два узла

Выпаяйте правый вывод резистора ООС (R12 вместе с правым выводом C6), а также левые выводы R23 и R24, соединив их проволочной перемычкой и через дополнительный резистор около 10 кОм соединив с общим проводом. Перемкните коллекторы VT8 и VT7, исключая конденсатор С8 и узел термостабилизации. В итоге усилитель разъединяется на два самостоятельных узла: входной каскад с усилителем напряжения и каскад выходных повторителей.

Смотрите, что имеем на выходе. Перекос напряжения остался — пробиты транзисторы «перекошенного» плеча: выпаиваем, звоним, заменяем, заодно проверяем пассивные компоненты (резисторы). Это самый частый вариант дефекта, но он очень часто является следствием выхода из строя элемента в предыдущих каскадах (включая узел защиты), поэтому последующие пункты всё же желательно выполнить.

Перекоса нет — выходной каскад предположительно цел. Подайте сигнал от генератора амплитудой 3–5 В в точку соединения R23 и R24 («Б»): на выходе должна быть синусоида с хорошо выраженной «ступенькой», верхняя и нижняя полуволны которой симметричны. Если полуволны несимметричны — «подгорел» транзистор плеча, где амплитуда ниже.

Сигнала на выходе нет вообще — вылетели силовые транзисторы обоих плеч «насквозь»: придётся выпаивать все и прозванивать с последующей заменой. Не исключены и обрывы компонентов.

Шаг 3. Проверка термостабилизации тока покоя

Добились симметричного повторения сигнала на выходе (со «ступенькой»)? Выходной каскад отремонтирован. Теперь проверьте работоспособность узла термостабилизации (транзистор VT9). Иногда наблюдается нарушение контакта движка переменного резистора R22 с резистивной дорожкой.

Если R22 включён в эмиттерную цепь, при потере контакта ничего страшного не произойдёт: напряжение на базе VT9 просто повысится, он приоткроется больше, снизится падение напряжения между его коллектором и эмиттером — в сигнале появится выраженная «ступенька».

Однако часто подстроечный резистор ставится между коллектором и базой VT9 — крайне «незащищённый» вариант. При потере контакта движка транзистор призакрывается, ток покоя резко растёт, выходные транзисторы перегреваются и выгорают. Ещё хуже — если база VT9 соединена только с движком резистора: тогда при потере контакта на ней может быть что угодно.

Если есть возможность, переставьте R22 в базо-эмиттерную цепь: регулировка станет нелинейной, но это небольшая плата за надёжность. Можно заменить VT9 на транзистор с обратным типом проводимости, если позволяет разводка — узел является двухполюсником и не зависит от типа проводимости.

Проверка каскада осложняется тем, что соединения с коллекторами VT8 и VT7 сделаны печатными проводниками — придётся поднимать ножки резисторов и делать соединения проводочками. Включите резисторы примерно по 10 кОм между шинами питания и коллектором/эмиттером VT9 и замерьте падение напряжения на нём при вращении движка: оно должно изменяться в пределах примерно 3–5 В (для «троек») или 2,5–3,5 В (для «двоек»).

Шаг 4. Проверка дифкаскада и усилителя напряжения

Дифкаскад и усилитель напряжения работают только совместно, разделить их на отдельные узлы принципиально невозможно, поэтому они проверяются как единый «урезанный» маломощный ОУ. Перемкните правый вывод резистора ООС R12 с коллекторами VT8 и VT7 (точка «А», теперь это «выход»), получив маломощный ОУ, работоспособный на холостом ходу.

Подайте на вход сигнал амплитудой от 0,01 до 1 В и смотрите, что в точке «А». Усиленный сигнал, симметричный относительно земли, без искажений — каскад цел.

• Сигнал резко снижен по амплитуде — в первую очередь проверьте конденсатор(ы) С3/С4. Производители ради экономии часто ставят один полярный конденсатор на 50 В и больше, рассчитывая, что в обратной полярности он будет работать. При его подсыхании или пробое резко падает коэффициент усиления. Без измерителя ёмкости проверяйте заменой на заведомо исправный.
• Сигнал перекошен — проверьте ёмкость конденсаторов С5 и С9, шунтирующих шины питания предусилительной части после резисторов R17 и R19 (если такие RC-фильтры есть вообще — нередко их не ставят). Также проверьте резисторы симметрирования нулевого уровня (R6 или R7): при нарушении контакта движка возможен перекос выходного напряжения. Проверяется вращением движка или перемыканием пинцетом крайних выводов с выводом движка.
• Сигнал отсутствует вообще — смотрите, есть ли он на входе (обрыв R3 или C1, КЗ в R1, R2, C2). Сначала выпаяйте базу VT2, так как на ней сигнал очень маленький, и смотрите на правом выводе резистора R3. Входные цепи могут сильно отличаться — включайте логику.

Шаг 5. Пошаговая проверка элементов каскада

Описать все причинно-следственные варианты дефектов мало реально, поэтому приведём, как проверять узлы и компоненты данного каскада. Стабилизаторы тока VT3 и VT7 проверяются выпаиванием коллекторов и измерением тока между ними и землёй — сначала рассчитайте по напряжению на базах и номиналам эмиттерных резисторов, каким он должен быть.

Аналогично проверяется транзистор VT8: если перемкнуть коллектор-эмиттер VT6, он превращается в генератор тока. Транзисторы дифкаскада VT2, VT5, токового зеркала VT1, VT4 и VT6 проверяются прозвонкой после отпайки, лучше с измерением коэффициента усиления и подбором пар с одинаковыми параметрами.

Практический случай: самовозбуждение усилителя из-за чрезмерно большого номинала резистора R10, поставленного изготовителем. Помогла подстройка его номинала на полностью работающем усилителе — без разделения на каскады эту причину найти сложно.

Шаг 6. Качество пайки и пассивные элементы

Нередки дефекты непропаев («холодная» пайка к дорожкам или «пятачкам», плохое облуживание выводов) и обломы выводов транзисторов непосредственно возле корпуса — особенно в пластмассовых корпусах, такие дефекты трудно увидеть визуально. Пошатайте транзисторы, внимательно наблюдая за выводами; в крайнем случае выпаяйте и впаяйте заново.

Если проверили все активные компоненты, а дефект сохраняется — выпаяйте из платы хотя бы по одной ножке и проверьте номиналы пассивных компонентов тестером. Нередки случаи обрывов постоянных резисторов без внешних проявлений. Неэлектролитические конденсаторы, как правило, не пробиваются и не обрываются, но всякое бывает.

Если на плате видны потемневшие или обугленные резисторы симметрично в обоих плечах — пересчитайте выделяемую на них мощность. В усилителе «Dominator» производитель поставил резисторы 0,25 Вт, которые регулярно горели (до ремонта было уже 3 вмешательства). Расчёт показал, что на них должно рассеиваться по 3 Вт — замена на резисторы нужной мощности раз и навсегда устранила проблему.

Вывод: не пренебрегайте проверкой пассивных компонентов и качества пайки — часто именно там кроется дефект, который не виден на активных элементах.

Запуск и настройка УМ с ООС: методика от практика

Запуск транзисторного усилителя мощности (ТУМ) с обратной связью — отдельное искусство, которое важно как для отремонтированных аппаратов, так и для только что собранных. Правильная методика запуска исключает повторное самовозгорание схемы и позволяет наладить усилитель, не сжигая каскады.

Минимальный комплекс знаний и приборов

Чтобы понять, как работает ТУМ, нужно немного: знать закон Ома и быть уверенным, что он работает всегда; знать закон Кирхгофа; помнить, что падение на p-n переходе равно 0,6 В и что у транзистора таких переходов два, а у диода один; знать формулу f = 1 / (2 π C R) — частоту RC-цепи по уровню −3 дБ; иметь представление о диаграммах Боде и уметь их рисовать.

Минимальный набор приборов: вольтметр постоянного и переменного тока (желательно стрелочный), осциллограф от 10 МГц (желательно двухлучевой и с большим экраном), генератор хотя бы до 200 кГц с хорошим аттенюатором и хорошей формой амплитуды (подойдёт ГЗ-118).

Анализ схемы по постоянному току

Берите схему, которую собираетесь запускать, и анализируйте её. Рассчитайте всю схему по постоянному току: посмотрите, где какой ток бежит, и не являются ли эти режимы предельными или близкими к предельным для применённых транзисторов и диодов. Затем прикиньте пределы изменений для переменного тока при подаче сигнала (допуская, что автор правильно применил ООС).

Если всё сходится — схему можно собирать, и при правильном монтаже она не сгорит сразу. Можно провести и частотный анализ, нарисовав, как примерно будет работать ООС, но на рабочем макете это сделать проще.

Порядок запуска УМ

1. Отключите выходной повторитель вместе с цепями Цобеля и прочими индуктивностями, разомкните цепь ООС.
2. Подключите к выходу усилителя напряжения один повторитель на ВЧ-транзисторах средней мощности (50–100 МГц) и нагрузите его на 1 кОм.
3. Сделайте интегратор на ИМС, если он не предусмотрен схемой, и подключите его вместо ООС (в ту же точку).
4. Поставьте в цепях питания по резистору 1 кОм, выкрутите цепь термостабилизации на минимум, вход через конденсатор припаяйте на землю.
5. Осциллограф на выход, включите питание, нюхайте и смотрите на экран. Если первый пункт выполнен — ничего сгореть не должно.
6. Вольтметром измерьте все токи и напряжения — они должны соответствовать расчёту. Если нет — плохо проверили монтаж и детали.
7. Подайте на вход синус 500 Гц с минимальной амплитудой (до 1 мВ), включите: на выходе должен быть синус. Доведите до ограничения, слегка уменьшите и считайте коэффициент усиления без ООС.

Замыкание ООС и диаграммы Боде

Увеличивайте частоту до тех пор, пока амплитуда выходного сигнала не начнёт падать. Когда она упадёт в 1,5 раза (−3 дБ), запомните частоту — это частота среза УМ без ООС. Посмотрите число каскадов усилителя напряжения и распределение усиления между ними: найдите самый «усиливающий» каскад (обычно второй, перед выходным повторителем) и разделите частоту единичного усиления применённых в нём транзисторов на его коэффициент усиления — получите вторую частоту среза. Третья частота обычно равна частоте единичного усиления мощных транзисторов выходного повторителя. Элементы коррекции не отключайте.

Нарисуйте Боде и оцените, что будет при замыкании петли ООС на заданном коэффициенте усиления. Если прямая с замкнутой ООС упирается в область кривой АЧХ без ООС с достаточным запасом, а первая частота среза без ООС не менее 20 кГц — внушает оптимизм. Замыкайте петлю ООС и сверяйте реальность с графиками: без входного сигнала и при его подаче не должно быть никаких следов возбуждения.

Подключение штатного выходного каскада

Отключите временный ВЧ-повторитель, подключите родной повторитель вместе с корректирующими цепями и выставите необходимый ток покоя. На нагрузке 1 кОм повторите все мероприятия, начиная с проверки режимов по постоянному току.

Замените резисторы 1 кОм в цепях питания на резисторы 10 Ом мощностью 2–10 Вт, а нагрузку — на резистор 10 Ом мощностью 100 Вт. Подайте на вход сигнал 1 кГц так, чтобы на выходе был 1 В, и изменяйте частоту от 1 Гц до предела генератора, следя за отсутствием возбуждения. Затем увеличивайте напряжение на выходе на 1 кГц до ограничения и следите за отсутствием возбуждения при входе и выходе из ограничения.

На уровне, граничащем с ограничением, постепенно увеличивайте частоту до 30 кГц. Если возбуждения нет — смените нагрузку на 3–4 Ом и повторите измерения. Затем уберите резисторы 10 Ом в цепях питания и повторите проверку ещё раз. Если всё хорошо — можно выполнять рекомендации автора схемы (подать прямоугольник, отсимметрировать и т.п.). В любом случае усилитель работает и усиливает сигнал — это основа, на которой можно упражняться.

Типовые неисправности УМЗЧ и их устранение

Сводная таблица симптомов и решений основана на практических случаях из обсуждений ремонта усилителей и собственного опыта сервисной работы. Она помогает быстро сопоставить жалобу владельца с наиболее вероятной причиной и выбрать правильный порядок проверки.

Симптом	Вероятная причина	Диагностика	Устранение
Гул 50–100 Гц	Высохшие электролиты фильтра, пробитые диоды моста, фон через стабилизатор	Измерить ESR конденсаторов, прозвонить диоды	Заменить дефектные электролиты и диоды
Фон даже при нулевой громкости	Сетевой фон через БП, дефект заземления	Проверить все точки заземления, цепи стабилизатора	Восстановить заземление, заменить элементы БП
Перекос выходного напряжения	Пробитый транзистор плеча, дефект узла защиты	Отключить защиту, прозвонить транзисторы	Заменить транзисторы, восстановить защиту
Треск при вращении регулятора	Износ контактов переменных/подстроечных резисторов	Вращение движка, замер сопротивления	Заменить резистор
Перегрев выходных транзисторов	Повышенный ток покоя, дефект термостабилизации	Контроль тока покоя, проверка узла термостабилизации	Выставить ток покоя, починить узел
Сгорает предохранитель	КЗ в первичной или вторичной цепи, пробой транзисторов	Поиск КЗ через лампу, поэтапное отключение цепей	Устранить КЗ, заменить предохранитель
Нет звука в одном канале	Выгорел канал, дефект реле защиты, обрыв тракта	Проверить реле, прозвонить каскады канала	Заменить реле/элементы канала
Самовозбуждение	Завышенный номинал корректирующего резистора, плохая развязка питания	Осциллограф на выходе при разных нагрузках	Подобрать номинал, улучшить развязку
«Ступенька» в звуке	Недостаточный ток покоя, дефект термостабилизации	Сигнал 10–20 кГц на малой амплитуде	Выставить ток покоя

В форумной практике встречались случаи, когда визуально целый транзистор «звонился» исправно, но на деле был пробит. Проверять транзисторы стоит и тестером, и по поведению схемы, а при возможности — характерографом (Цшкой): потекший транзистор мультиметром может звониться нормально, но не держать напряжение. Новые транзисторы тоже стоит проверять перед пайкой — попадаются бракованные и с перепутанной цоколевкой.

Отдельно отметим сложные аппараты: например, ремонт «Веги 50У-122С» описывается как адски непродуманный и неоправданно усложнённый аппарат, где встречались даже транзисторы с перепутанной цоколевкой. Для таких устройств особенно важны методичность и проверка каждого элемента.

Как настроить ток покоя и проверить усилитель?

Настройка тока покоя — финальный и ответственный этап ремонта усилителя мощности, от которого зависит отсутствие «ступеньки», стабильность теплового режима и надёжность выходного каскада. Ток покоя выставляется на частоте, где искажения наиболее заметны.

Порядок настройки

После устранения дефекта восстановите все «порушенные» соединения в обратной последовательности, проверяя усилитель после каждого шага. Часто покаскадная проверка показывает исправность, а после восстановления соединений дефект «выползает» снова. Последними подпаиваются диоды каскада токовой защиты.

Затем подключите к выходу эквивалент нагрузки (резистор на 4 или 8 Ом), установите движок подстроечного резистора термостабилизации в нижнее по схеме положение и подайте на вход сигнал частотой 10–20 кГц такой амплитуды, чтобы на выходе было не более 0,5–1 В.

При таком уровне и частоте сигнала хорошо заметна «ступенька», которую трудно увидеть на большом сигнале и малой частоте. Вращением движка добейтесь её устранения — при этом нити ламп накаливания должны слегка светиться. Ток можно проконтролировать амперметром, включив его параллельно каждой гирлянде ламп.

Не стоит удивляться, если ток покоя заметно (но не более чем в 1,5–2 раза в большую сторону) отличается от указанного в рекомендациях по настройке. Нам важно качество звучания, а не соблюдение рекомендаций: в инструкциях ток покоя часто завышается «по худшему» для гарантии параметров.

Прогрев и контроль стабильности

Перемкните «гирлянды» ламп перемычкой, повысьте уровень выходного сигнала до 0,7 от максимального (когда начинается амплитудное ограничение) и дайте усилителю прогреться 20–30 минут. Этот режим — самый тяжёлый для транзисторов выходного каскада: на них рассеивается максимальная мощность.

Если после прогрева «ступенька» не появилась (при малом уровне сигнала), а ток покоя вырос не более чем в 2 раза, настройку считаем законченной. Иначе убираем «ступеньку» снова, как описано выше.

Уберите все временные соединения (не забывайте!), соберите усилитель окончательно и закройте корпус. После этого усилитель готов к длительной работе.

Частые ошибки при ремонте усилителей

Наиболее типичные ошибки при ремонте усилителей мощности приводят к повторным выходам из строя только что заменённых компонентов. Знание этих ошибок экономит время, деньги и детали.

• Проверка без ограничения тока — первое включение «в сеть» без лампы часто сжигает новый выходной каскад.
• Недооценка мощности резисторов — в усилителе Dominator производитель поставил резисторы 0,25 Вт, на которых должно рассеиваться по 3 Вт; они горели регулярно. При замене всегда пересчитывайте выделяемую мощность.
• Замена только следствия — пробитые выходные транзисторы часто являются следствием дефекта в предыдущих каскадах или узле защиты; без проверки причин новый каскад сгорает снова.
• Игнорирование проверки транзисторов перед пайкой — встречаются новые «дохлые» транзисторы и с перепутанной цоколевкой.
• Ошибки при сборке — перепутанные провода от вторичных обмоток БП после отпайки; маркируйте соединения заранее (например, кусочками малярной ленты).
• Проверка на холостом ходу с полным питанием — при скрытых дефектах лучше сначала ограничить ток внешним БП.
• Пренебрежение проверкой качества пайки — непропаи и обломы выводов возле корпуса плохо видны визуально, но критичны.

Узел термостабилизации с подстроечным резистором между коллектором и базой транзистора — крайне «незащищённый» вариант: при потере контакта движка ток покоя резко растёт и транзисторы выгорают. Если возможно, переставьте резистор в базо-эмиттерную цепь для надёжности.

Практический совет: проверяйте транзисторы характерографом (Цшкой). Были случаи, когда потекший транзистор нормально звонился мультиметром, а характерограф показал его негодность — это сэкономило часы и не дало установить дефектную деталь.

Часто задаваемые вопросы

С чего начать ремонт усилителя мощности?

Начните с внешнего осмотра и проверки сетевой части: напряжение на входе, целостность шнура, предохранитель. Около 10% случаев ремонт заканчивается именно здесь. Затем проверяйте блок питания через лампу накаливания, ограничивающую ток, и только потом переходите к плате усилителя.

Как проверить блок питания усилителя без схемы?

Отключите плату усилителя от блока питания, выньте сетевой предохранитель и подпаяйте к его держателю лампу 220 В на 60–100 Вт. Если лампа мигнула и погасла — короткого замыкания по первичной обмотке нет. Горит постоянно — ищите КЗ в первичной или вторичной цепи.

Почему гудит усилитель мощности?

Гул на частоте 50–100 Гц почти всегда указывает на проблему блока питания: высохшие конденсаторы фильтра, пробитые диоды выпрямителя или фон из стабилизатора УМ. Проверьте электролиты тестером ESR и прозвоните диодный мост, предварительно разрядив конденсаторы.

Почему сгорает предохранитель усилителя при включении?

Повторное сгорание предохранителя при включении указывает на короткое замыкание в первичной или вторичной цепи. Ищите КЗ поэтапно через лампу накаливания: проверьте сетевую часть, затем трансформатор и выпрямитель, отключая цепи по одной, пока лампа не перестанет гореть.

Как выставить ток покоя транзисторного УМЗЧ?

Подайте на вход сигнал 10–20 кГц малой амплитуды, чтобы на выходе было 0,5–1 В, и вращением подстроечного резистора термостабилизации добейтесь исчезновения «ступеньки». Затем прогрейте усилитель 20–30 минут и проверьте, что ток покоя не вырос более чем в 2 раза.

Можно ли отремонтировать усилитель без принципиальной схемы?

Да, если следовать алгоритму локализации каскадов. Разделите усилитель на функциональные узлы (питание, выходной каскад, термостабилизация, дифкаскад) и проверяйте каждый отдельно. Без схемы придётся восстанавливать её по плате, но сам ремонт принципиально возможен.

Обязателен ли осциллограф для ремонта усилителя?

Осциллограф не строго обязателен, но без него эффективность ремонта падает в разы. С его помощью легко увидеть перекос, «ступеньку», возбуждение и форму сигнала. С одним тестером можно сделать многое, но поиск перечисленных дефектов будет заметно труднее и медленнее.

Зачем нужна лампа накаливания при ремонте?

Лампа накаливания 220 В на 60–100 Вт, включённая в цепь вместо предохранителя, ограничивает ток при первом включении. Если в схеме короткое замыкание, лампа горит полным накалом и защищает схему от повреждения; если всё исправно — лампа мигает при зарядке конденсаторов и гаснет.

Итоги

Ремонт усилителей мощности — задача решаемая при соблюдении последовательной методики, начинающейся с питания и заканчивающейся настройкой тока покоя. Следуя алгоритму локализации каскадов, вы восстановите работоспособность УМЗЧ даже без принципиальной схемы.

• Начните с внешнего осмотра и проверки сетевой части — на этом шаге ремонт заканчивается в 10% случаев.
• Проверяйте блок питания через лампу накаливания, ограничивающую ток и защищающую схему.
• Гул на 50–100 Гц указывает на конденсаторы фильтра и диоды выпрямителя.
• Перекос выходного напряжения означает пробитый транзистор плеча или дефект узла защиты.
• Разделяйте усилитель на каскады для локализации дефекта — дифкаскад и УН проверяются совместно.
• Ток покоя выставляется сигналом 10–20 кГц до исчезновения «ступеньки», затем проверяется прогревом.
• Запуск УМ с ООС требует расчёта режимов, контроля диаграмм Боде и отсутствия возбуждения на всех нагрузках.
• Перед заменой пересчитывайте мощность резисторов и проверяйте транзисторы, в том числе новые, желательно характерографом.

Рекомендация: для первого ремонта УМЗЧ используйте внешний регулируемый БП с ограничением тока 0,5 А, всегда проверяйте схему через лампу накаливания перед включением в сеть, а перед пайкой проверяйте каждый элемент — включая новые транзисторы.
