Luxman CM-2100: автомобильный усилитель мощности с ODNF

Что такое Luxman CM-2100?

Luxman CM-2100 — это автомобильный усилитель мощности, выпущенный Luxman в 1999 году и ставший первой автомобильной моделью бренда с фирменной схемой обратной связи ODNF. По истории компании Luxman, именно в CM-2100 технологию ODNF впервые перенесли в автомобильный усилитель мощности, поэтому аппарат считают эталонным для своего сегмента. Точные паспортные значения мощности и искажений в открытых источниках истории Luxman не публикуются, поэтому ниже мы опираемся на проверенные факты и на разбор реального экземпляра.

Компоновка CM-2100 симметричная: плата разделена на две одинаковые половины, каждая со своим набором усилительных каскадов и фильтров. Вдоль стенок корпуса уложены медные токоведущие шины, соединяющие силовые транзисторы с платой, а по центру расположены два тороидальных трансформатора преобразователя. Такая архитектура напоминает двухмоно-подход: каждый канал получает собственную цепь питания.

Назначение модели — работа в бортовой сети автомобиля с внешними источниками и акустикой. Это не головное устройство и не процессор, а именно усилитель мощности, который принимает линейный сигнал и отдаёт его на динамики. Для коллекционеров ценность представляет сам факт переноса домашней схемотехники Luxman в car audio.

Фирменная схема ODNF в автомобильном усилителе

ODNF расшифровывается как Only Distortion Negative Feedback — «отрицательная обратная связь только по искажениям». Это фирменная схема Luxman, в которой обратная связь охватывает преимущественно искажения сигнала, а не сам сигнал, что позволяет сохранить естественность звучания при низком уровне искажений. В домашнем Hi-End Luxman развивала этот подход годами, а в 1999 году перенесла его в автомобильный усилитель CM-2100.

Историю метода удобно проследить по линейке Luxman: в 1981 году в усилителе L-550 появилась схема Duo-Beta, из которой позже выросла ODNF, а к 2014 году её довели до ODNF 4.0 в флагманском M-900u. Именно поэтому CM-2100 интересен как точка, в которой домашняя технология впервые оказалась в машине. Подробности эволюции приводит в обзоре истории бренда издание Hi Fi Review.

Практический смысл ODNF в автомобиле — снижение характерной для car audio жёсткости и упрощения. Вместо форсирования мощности инженеры делали ставку на контроль и тембральную достоверность. Официальное описание модели на сайте бренда Luxman подчёркивает, что CM-2100 стал заметным именно переносом hi-fi-философии в автомобильный сегмент.

История модели: 1999 год и перенос Hi-Fi в салон

Luxman основана в 1925 году в Осаке и считается одной из старейших компаний потребительской электроники. К концу 1990-х бренд выпускал флагманские домашние компоненты, и CM-2100 появился в этом ряду как автомобильное ответвление общей философии. По хронологии бренда, выход модели состоялся между домашними флагманами C-10/B-10 (1996) и универсальным плеером DU-10 (2001).

Русскоязычная история Luxman от проекта «Звукомания» подтверждает ту же датировку 1999 года: CM-2100 указан как «первая модель усилителей мощности для автомобильного звука, оснащённая новой цепью обратной связи». В описании отдельно отмечено, что после многолетних исследований аппарат стал эталонной моделью для специализированных магазинов и журналов.

Для рынка конца 1990-х это было нетипично: большинство автомобильных усилителей делало ставку на универсальность и заявленную мощность. CM-2100 же позиционировался как референс для поканальных систем с качественными источниками и акустикой. Массовым продуктом он не стал, но занял заметное место в истории car audio.

• 1996 — домашние флагманы Luxman C-10 и B-10.
• 1999 — выход автомобильного усилителя CM-2100 с ODNF.
• 2001 — универсальный плеер DU-10, продолжение линейки.

Конструкция, корпус и компоновка

Корпус CM-2100 — это низкий металлический кожух с золотой окантовкой и массивными монтажными кронштейнами для установки в автомобиль. Сверху видна серебристая крышка с фирменным шильдиком, снизу — чёрное шасси, а по краям корпуса закреплены кронштейны с винтами под шестигранник. Золочёные клеммы и винты подчёркивают премиальное позиционирование модели.

Внутренняя компоновка подчинена коротким силовым путям: транзисторы прижаты к массивным металлическим стенкам корпуса, которые работают как теплоотвод. Плата промаркирована логотипом Luxman, а перемычки выполнены медными шинами, а не тонкими дорожками, что важно для больших токов автомобильной системы.

Корпус и панели Luxman CM-2100

‹ ›

Прокрутите галерею; клик — увеличение.

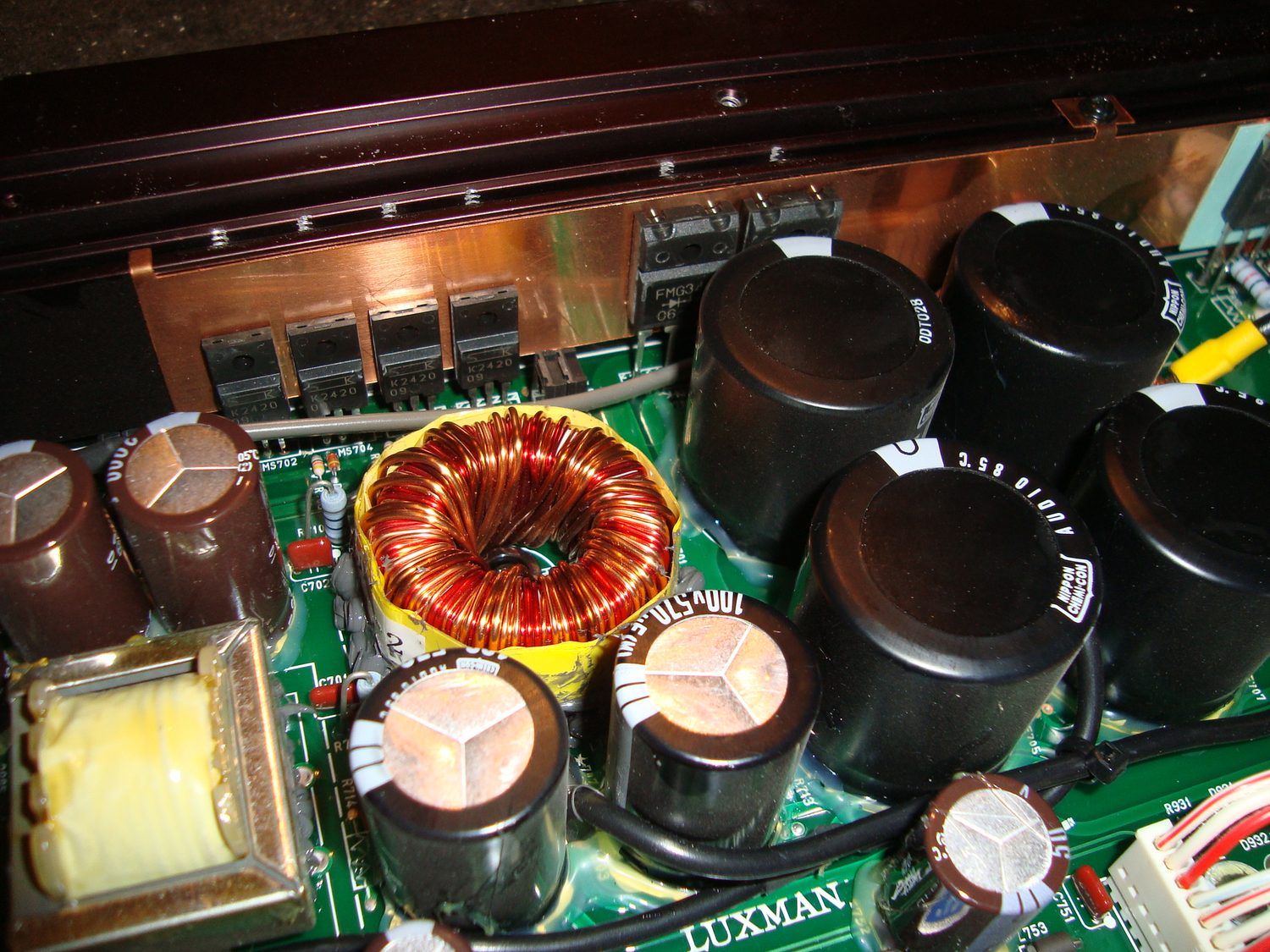

Как работает DC-DC преобразователь питания?

DC-DC преобразователь повышает напряжение бортовой сети 12 В до высоких двуполярных шин, необходимых усилителю мощности. В CM-2100 стоят два тороидальных трансформатора — по одному на канал — и силовые MOSFET 2SK2420, включённые параллельно. Такое решение обеспечивает запас по току и развязку каналов по питанию.

Фильтр собран на электролитических конденсаторах Nippon Chemi-Con серии AUDIO с параметрами 50 В и 4200 мкФ, а рядом видны конденсаторы меньшей ёмкости. Защита входной цепи выполнена предохранителем на 40 А, что косвенно указывает на высокий потребляемый ток аппарата. Наличие отдельного преобразователя — типичная черта серьёзных автомобильных усилителей, где питание определяет динамику и контроль.

Преобразователь питания DC-DC

‹ ›

Прокрутите галерею; клик — увеличение.

Выходной каскад: комплементарные транзисторы

Выходной каскад CM-2100 построен на комплементарных парах 2SC3519A и 2SA1386A — мощных транзисторах в корпусе TO-3P, прижатых к теплоотводу. На фото видны по четыре прибора каждого типа: они включены параллельно, чтобы делить ток и рассеиваемую мощность. Комплементарная схема обеспечивает симметричное усиление обеих полуволн сигнала.

Перед выходными транзисторами работают драйверы NEC 2SC2336 и 2SA1006, также образующие комплементарную пару. Их задача — раскачать мощный выходной каскад, не перегружая слаботочные цепи. Рядом на плате расположены подстроечные резисторы для выставления тока покоя, что характерно для усилителей с высокими требованиями к линейности.

Транзисторы выходного каскада и питания

‹ ›

Прокрутите галерею; клик — увеличение.

Как подключить CM-2100 в автомобиле?

Подключение CM-2100 начинается с питания: силовой провод через предохранитель 40 А, масса на кузов и управляющий провод REM от головного устройства. Сигнал подаётся на позолоченные RCA-входы, а акустика — на клеммную колодку SPEAKER. Маркировка панели подсказывает два режима работы каналов.

1. Питание: протяните провод сечением не меньше 8 AWG, поставьте предохранитель 40 А рядом с АКБ и подключите массу к кузову.
2. Управление: соедините клемму REM с проводом remote головного устройства, чтобы усилитель включался вместе с системой.
3. Сигнал: подайте линейный сигнал на RCA-входы; используйте качественные экранированные межблочные кабели.
4. Акустика: подключите динамики к клеммам SPEAKER, соблюдая полярность и маркировку CH-1.
5. Мост: для мостового режима (BTL) используйте клеммы, помеченные (BTL), и учитывайте минимальное сопротивление нагрузки.

Перед первым включением проверьте полярность и надёжность крепления клемм: плохой контакт в силовой цепи — самая частая причина отказов винтажных усилителей. Настройку уровней удобнее делать после прогрева, когда ток покоя стабилизируется.

Характеристики и элементы схемы

Сводная таблица собирает проверенные данные по CM-2100: тип устройства и год выпуска подтверждены историей бренда, а элементная база и разъёмы — фотографиями реального экземпляра. Там, где Luxman не публикует параметры, в таблице стоит честная пометка вместо выдуманного числа.

Часть параметров Luxman указывает только в сервисной документации, которой в свободном доступе нет. Поэтому мощность и коэффициент искажений мы сознательно не приводим: любые цифры без паспорта были бы домыслом. Обзоры других винтажных компонентов смотрите в разделе обзоры аудиотехники.

Чем CM-2100 отличается от массовых усилителей

Отличие CM-2100 от массовых автомобильных усилителей конца 1990-х — в приоритетах. Массовые модели конкурировали заявленной мощностью и числом каналов, тогда как Luxman строил аппарат вокруг качества звучания и фирменной обратной связи. Это меняет и конструкцию: более сложное питание, отборная элементная база и продуманная разводка.

• Схемотехника: ODNF вместо типовой общей обратной связи.
• Питание: отдельные тороидальные DC-DC преобразователи и аудиофильские электролиты.
• Сборка: медные шины, массивные теплоотводы и позолоченные разъёмы.
• Позиционирование: референс для поканальных систем, а не массовый усилитель «на ватты».

Именно редкость и репутация эталона делают CM-2100 интересным для коллекционеров. Если вы восстанавливаете автомобильную систему конца 1990-х, этот усилитель уместен как центральный элемент, но требует качественного источника и аккуратной инсталляции. Наши специалисты по ремонту и настройке аудиотехники регулярно возвращают такие аппараты к рабочему состоянию.

На что смотреть при покупке винтажного экземпляра?

При покупке CM-2100 главный риск — возраст компонентов, а не косметика. В нашей практике чаще всего приходится менять электролитические конденсаторы и восстанавливать пайки в силовых цепях. Аппарат стоит проверять под нагрузкой, а не только визуально, поскольку деградация ёмкости проявляется именно на мощности.

• Конденсаторы: проверьте электролиты фильтра на вздутие, утечку и потерю ёмкости.
• Силовые цепи: осмотрите пайки шин и клемм — трещины и перегрев говорят о перегрузке.
• Транзисторы: убедитесь, что выходные приборы родные (2SC3519A/2SA1386A), а не случайные заменители.
• Предохранитель: штатный номинал — 40 А; впаянный «жучок» вместо предохранителя недопустим.
• Корпус: оцените состояние золотой окантовки, кронштейнов и резьбовых креплений.

Комплектность и оригинальность важнее идеального внешнего вида: родная элементная база подтверждает, что аппарат не переживал грубый ремонт. Внутренние фотографии из этой статьи можно использовать как эталон при осмотре. Запчасти и восстановленные компоненты ищите в каталоге авторских устройств AudioBerry.
