Усилитель Лорта 75У-101С: характеристики и описание
Изготовитель: Львовское ЛПО им. Ленина, с 1992 года.
Назначение: Усилитель Лорта 75У-101С предназначен для двухканального усиления и коммутации сигналов низкой частоты от различных источников звуковых программ при работе в помещении. Это надежный аппарат советской школы, который конструктивно и электрически аналогичен Амфитон 75У-101С, выпускаемому на том же заводе. Аппарат отлично подходит для воспроизведения музыки в домашних условиях, обеспечивая чистое и мощное звучание.
Технические характеристики
Основные технические параметры:
- Диапазон воспроизводимых частот: 20 – 25000 Гц
- Неравномерность АЧХ в диапазоне 20-20000 Гц: ±0,5 дБ
- Коэффициент гармоник: 0,04 %
- Переходные затухания между каналами на частотах 250-10000 Гц: 40 дБ
- Рассогласование АЧХ каналов: не более 1 дБ
- Пределы регулировки тембра НЧ и ВЧ: ±12 дБ
- Потребляемая мощность от сети: 230 Вт
- Размер усилителя (ШхВхГ): 430х80х377 мм
- Вес усилителя: 7 кг
Мощность на нагрузку 4 Ом:
- номинальная: 35 Вт
- долговременная: 75 Вт
- кратковременная: 160 Вт
Конструкция и управление
Рама усилителя выполнена из штампованной стали и полностью разборная. Боковые панели алюминиевые, они одновременно служат радиаторами и внешними стенками. Лицевая панель из пластика с алюминиевой накладкой. Дно усилителя металлическое, выпуклое с перфорированными отверстиями для вентиляции.

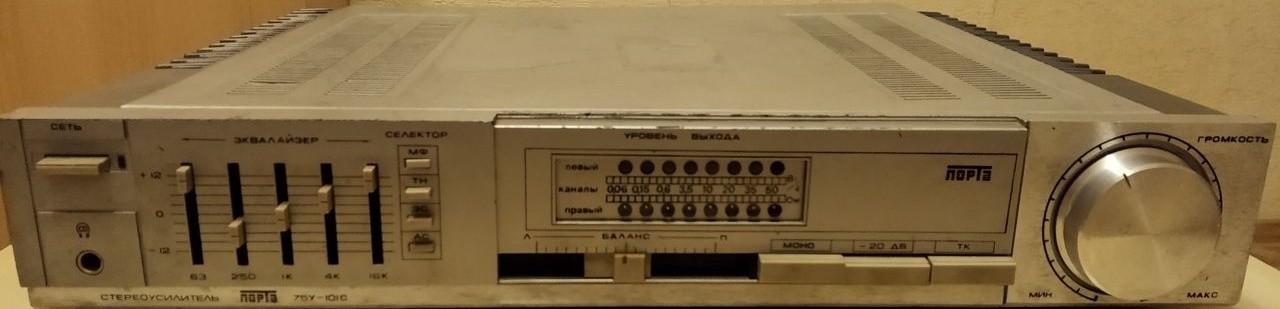

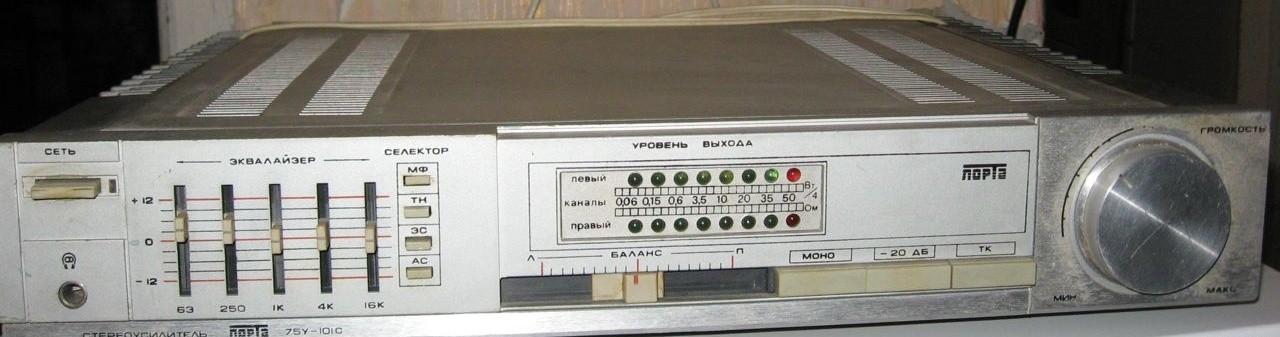

На передней панели слева находятся: кнопка включения и индикатор сети, разъем для наушников, ползунки – регулировка АЧХ и кнопки переключения входов. По центру находится светодиодный индикатор уровня перегрузки усилителя, под ним регулировка стереобаланса. Ручка громкости расположена справа.
Внутри можно рассмотреть разделение отдельных блоков по отсекам, которые разделают металлические стенки. Предварительные усилители, оконечные усилители, узел защиты и стабилизатор. Дополнительно между центральной частью и оконечными усилителями имеются две дорожки под провода. Трансформатор заключен в залитый металлический кожух. Выходные транзисторы внешне закрыты пластмассовыми накладками.
Для тех, кто ищет альтернативы, стоит обратить внимание на АМФИТОН 35У-101 С, который также отличается высокой надежностью и качественным звучанием в своем классе.
Усилитель не предназначен для работы от ЭМИ, микрофонов, пьезоэлектрических звукоснимателей и радиотрансляционной сети. Рекомендуемое выходное сопротивление источников сигнала, подключаемых к усилителю не более 4,7 кОм. Рекомендуемая предельная мощность акустических систем с номинальным сопротивлением 4 Ом – 35 Вт (долговременная) и 120 Вт (кратковременная), а с номинальным сопротивлением 8 Ом – 25 Вт и 120 Вт соответственно.
Если вам требуется более компактное решение, ознакомьтесь с характеристиками АМФИТОН 35У-202 С.
