Усилитель Лорта 50У-202С: характеристики и описание

Изготовитель: Львовское ПО имени Ленина.

Назначение: усилитель «Лорта 50У-202С» второй группы сложности предназначен для высококачественного усиления, оперативного управления и коммутации звуковых сигналов от тюнера, электропроигрывателя, магнитофона. Это надежный аппарат советского производства, сочетающий в себе классическую схемотехнику и качественную элементную базу.

Основные технические характеристики:

Диапазон воспроизводимых частот	20 – 25000 Гц
Неравномерность АЧХ (20-25000 Гц относительно 1 кГц)	±0,7 дБ
Сопротивление подключаемых АС	4 Ом
Выходная мощность на канал (номинальная / долговременная / кратковременная)	25 Вт / 75 Вт / 100 Вт
Коэффициент общих гармонических искажений	0,07%
Отношение сигнал/взвешенный шум (линейные МФ и ТЮНЕР / корректирующего ЗС)	83 дБ / 72 дБ
Различие каналов по усилению	±1,5 дБ
Пределы регулировки тембра НЧ / ВЧ	±11 дБ / ±11 дБ
Действие тонкомпенсации (при уровне -40 дБ на 1000 Гц)	+10 дБ
Потребляемая мощность от сети	190 Вт
Размер усилителя (ШхВхГ)	387х88х390 мм
Вес усилителя	8,5 кг
Содержание драгметалов (золото / серебро)	0,12 г / 0,3 г

Описание:

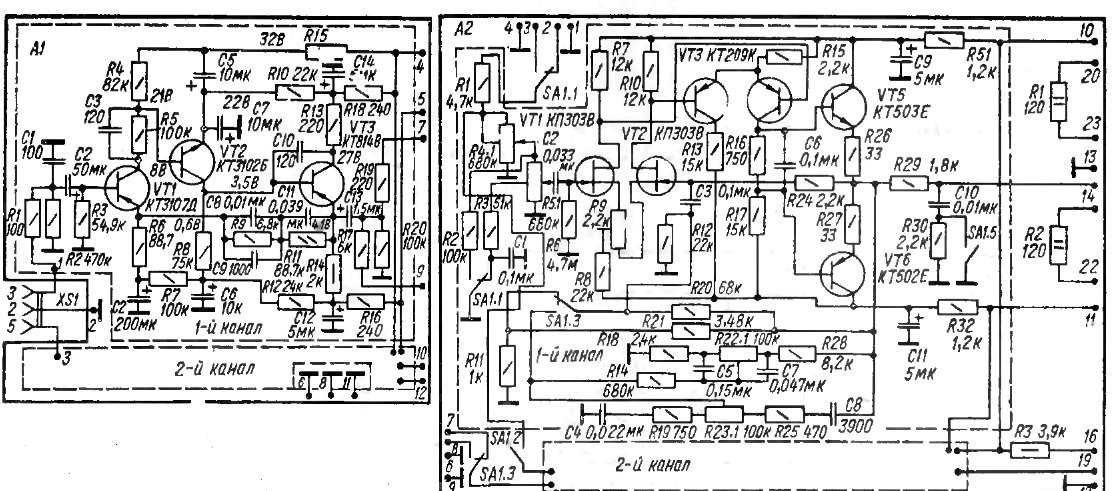

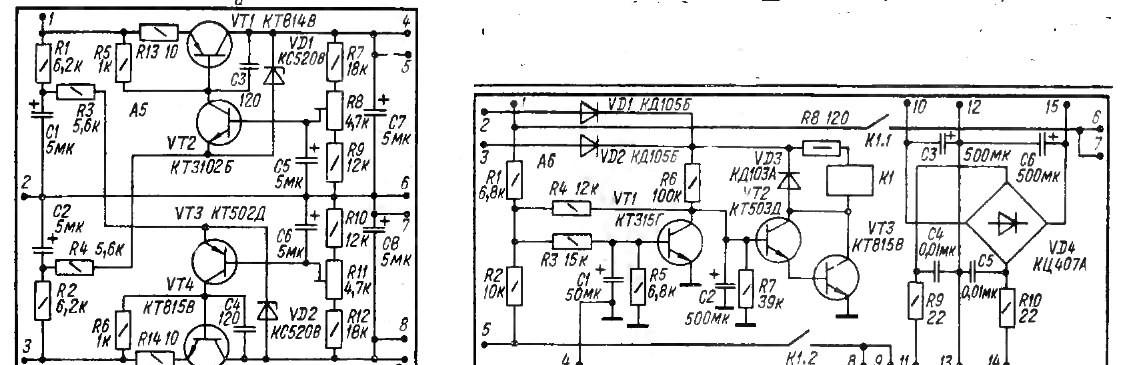

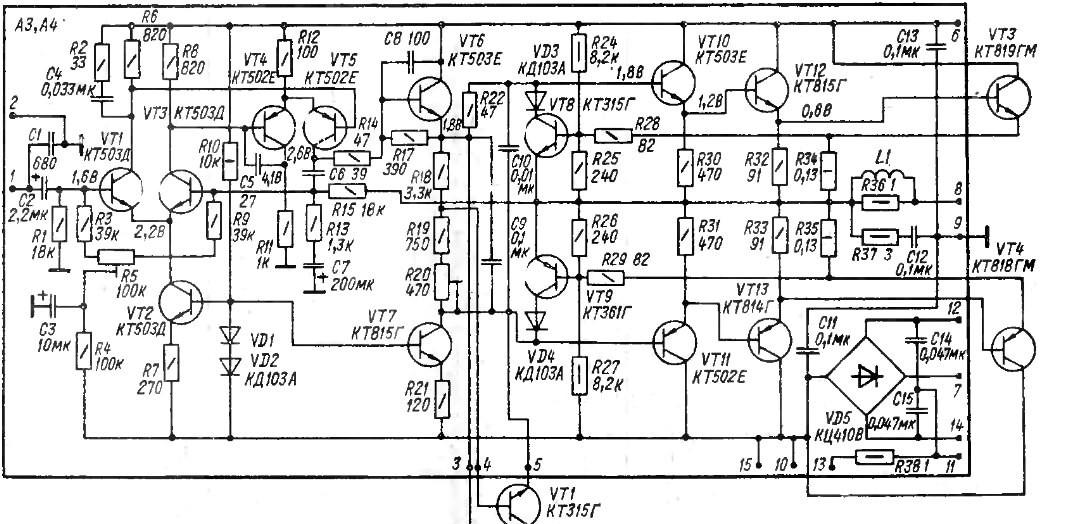

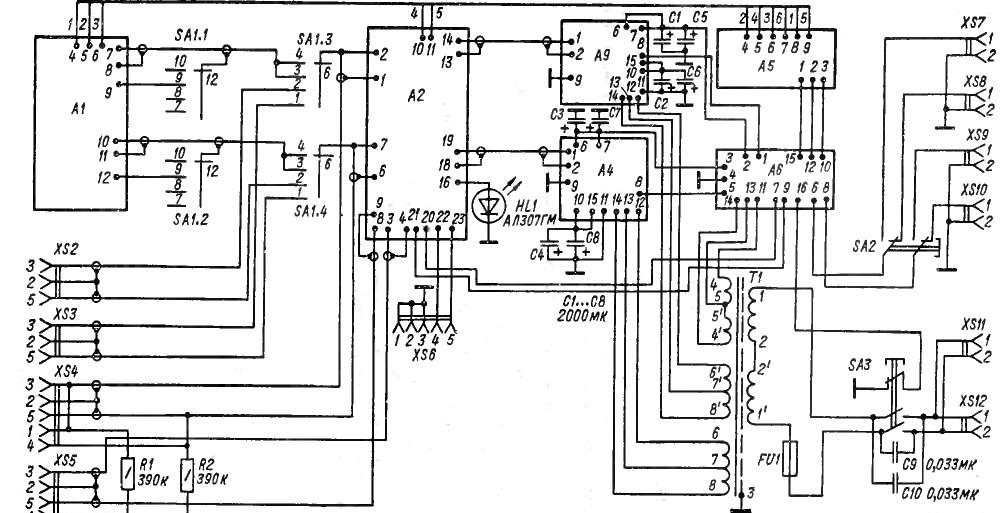

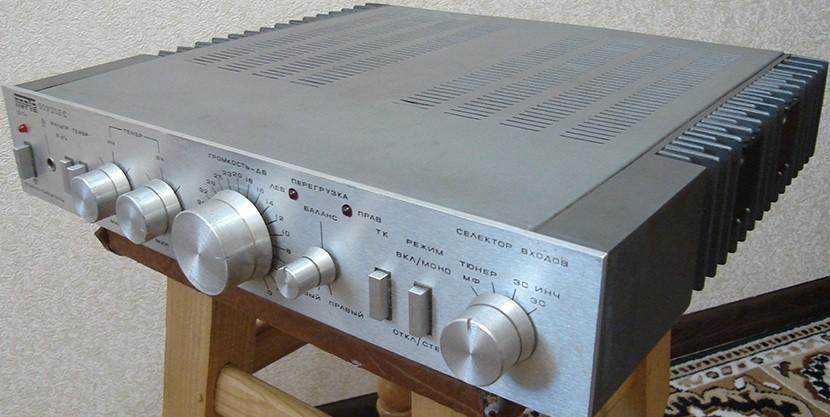

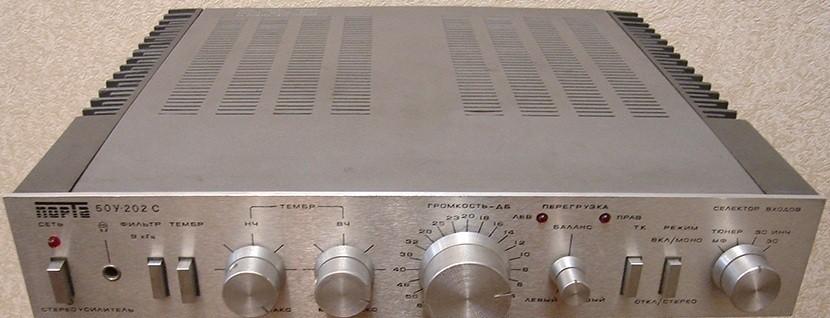

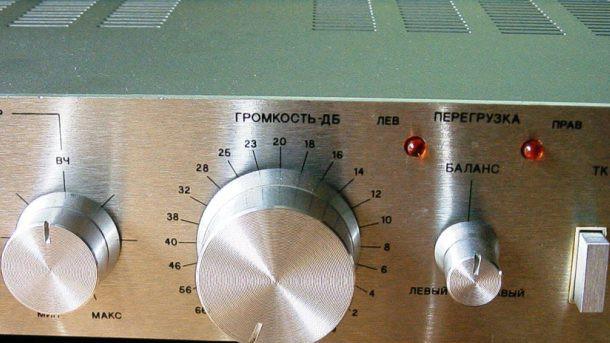

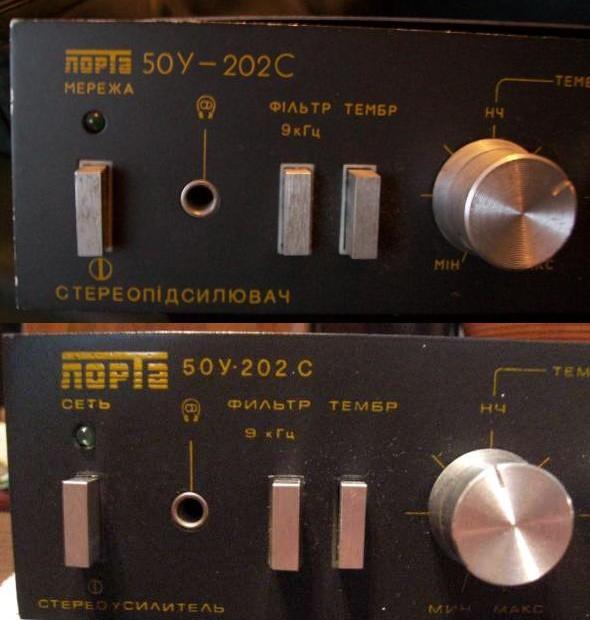

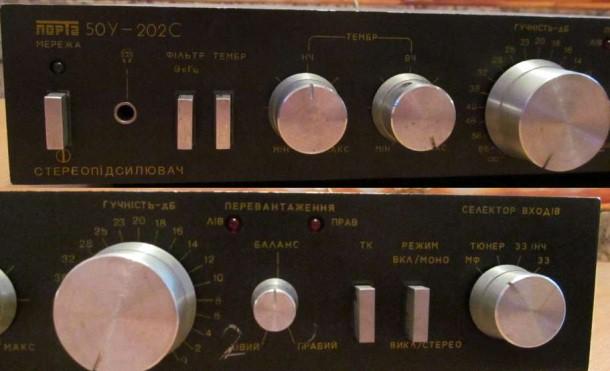

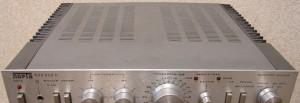

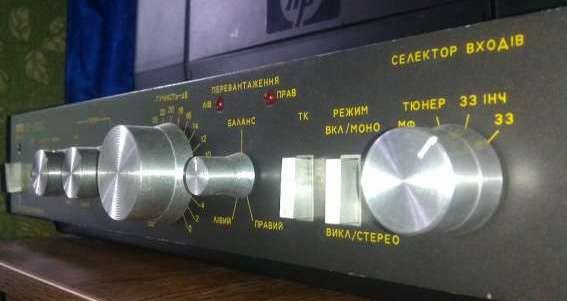

Рама усилителя выполнена из штампованной стали и полностью разборная. Боковые панели алюминиевые, они одновременно служат радиаторами и внешними стенками. Лицевая панель так же из алюминия. Ручки регуляторов и кнопки выполнены из литого алюминия. Дно усилителя металлическое, выпуклое с перфорированными отверстиями.

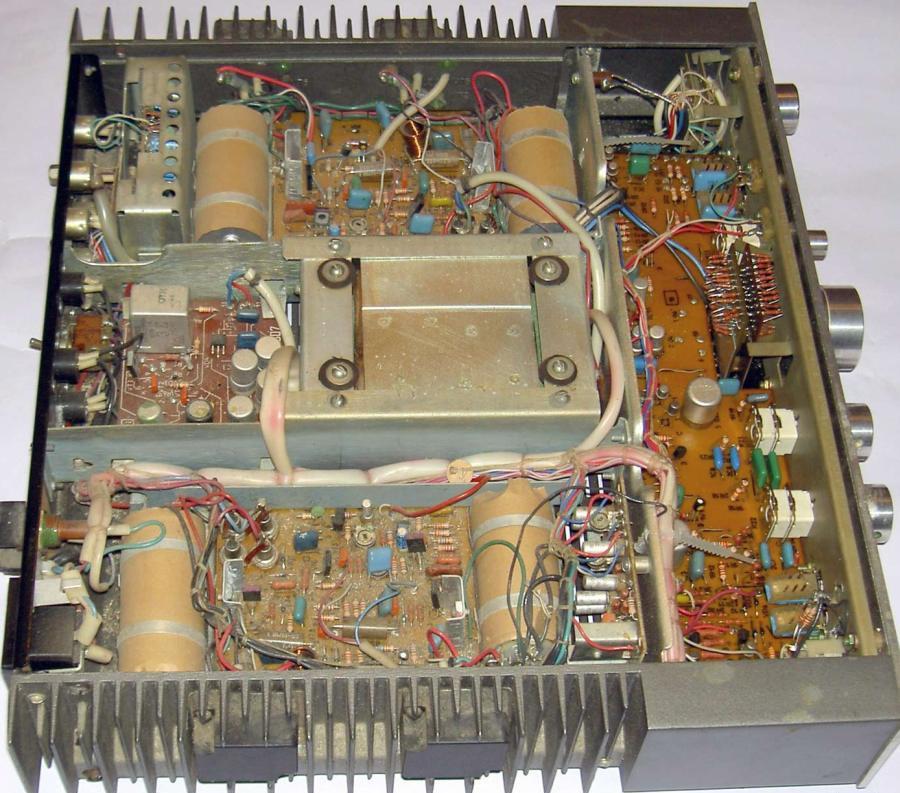

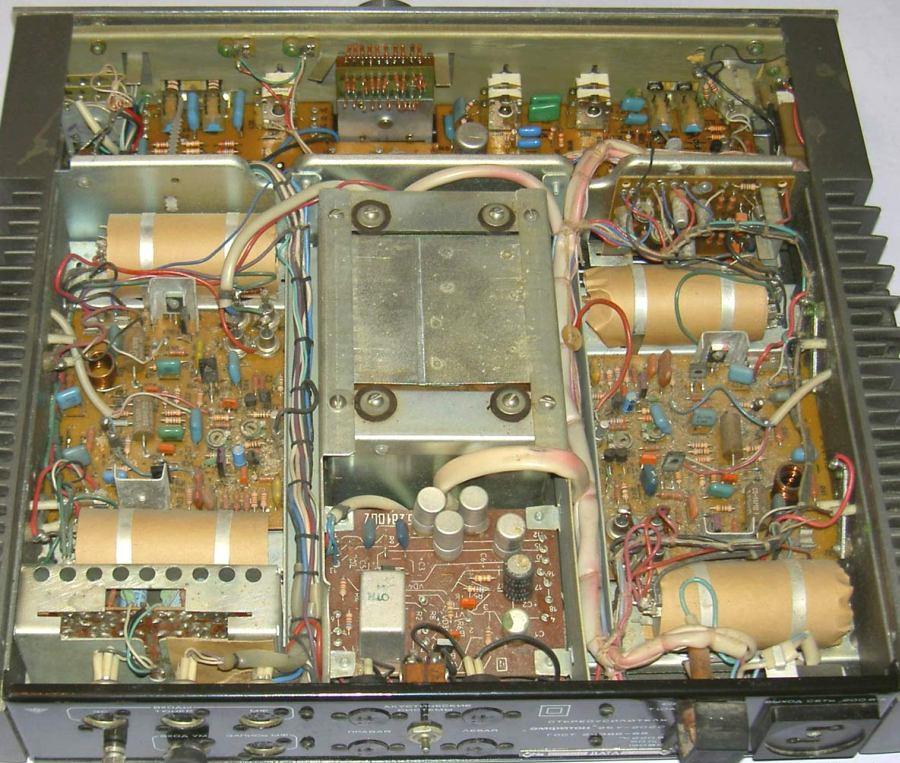

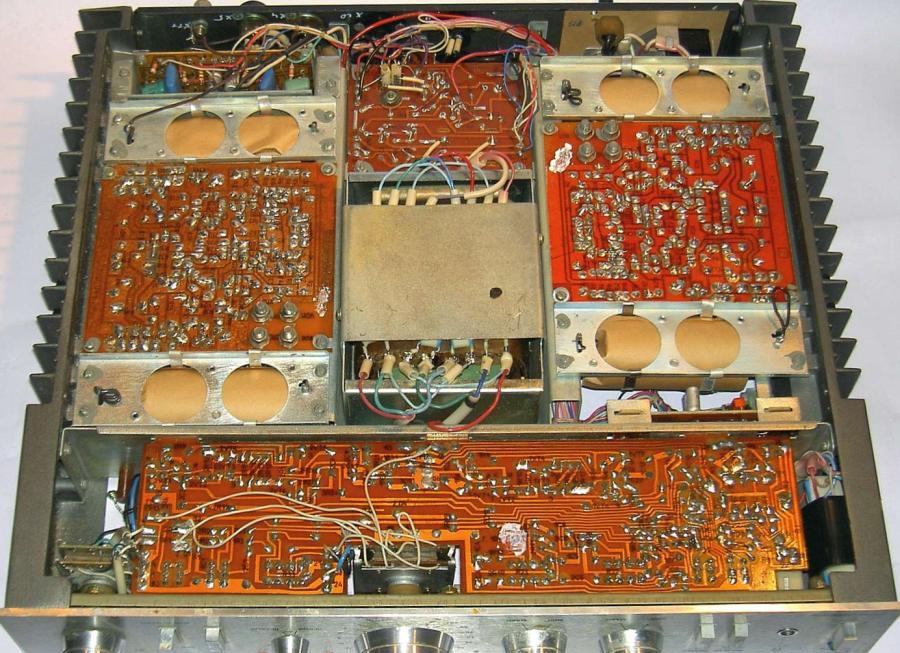

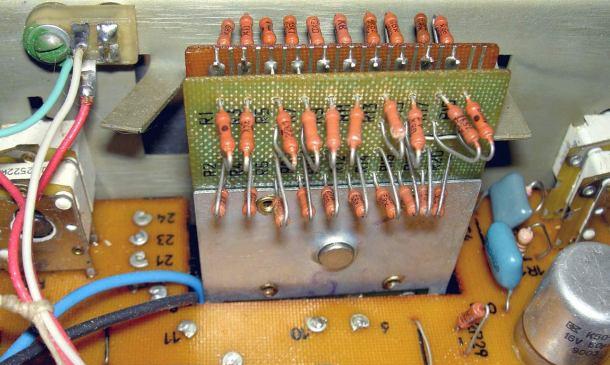

Внутри можно рассмотреть разделение отдельных блоков по отсекам, которые разделают металлические стенки. Предварительные усилители, оконечные усилители, узел защиты и стабилизатор. Дополнительно между центральной частью и оконечными усилителями имеются две дорожки под провода. Трансформатор заключен в металлический кожух.

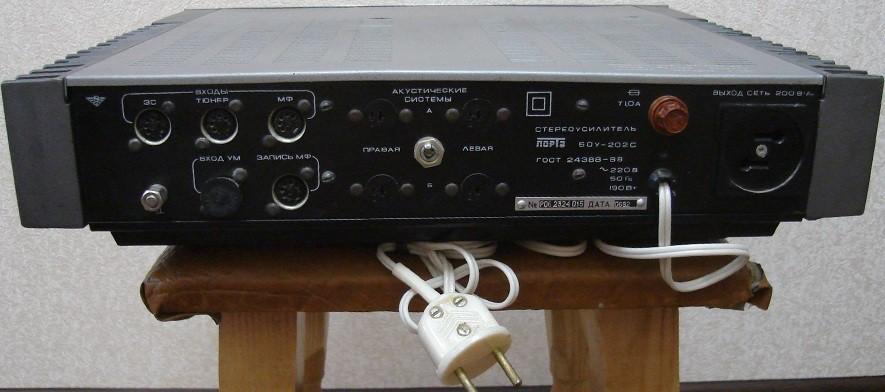

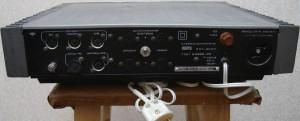

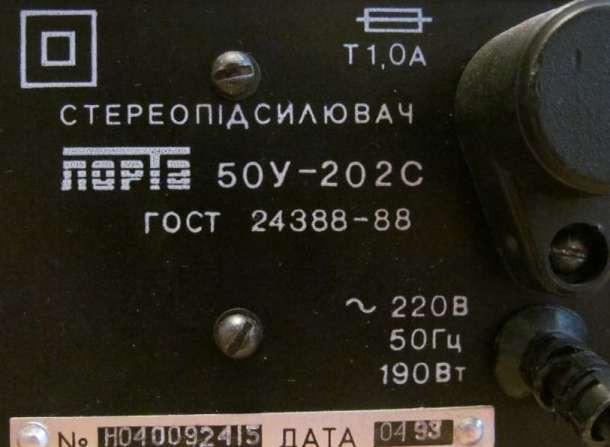

Выходные транзисторы внешне закрыты пластмассовыми накладками. Сзади между выходами пар АС находится тумблер, переключающий сигнал от усилителя на соответствующие пары АС, дополнительная сетевая розетка, винтовой зажим для подключения земли.

Усилитель не предназначен для работы от ЭМИ, микрофонов, пьезоэлектрических звукоснимателей и радиотрансляционной сети.

Рекомендуемая предельная кратковременная мощность акустических систем, подключаемых к усилителю, с номинальным сопротивлением 4 Ом не менее 100 Вт, предельная долговременная – не менее 25 Вт. Рекомендуемая предельная кратковременная мощность акустических систем, подключаемых к усилителю, с номинальным сопротивлением 8 Ом не менее 75 Вт, предельная долговременная – не менее 20 Вт.

В усилителе предусмотрены следующие эксплуатационные удобства:

выбор источника сигналов с помощью переключателя СЕЛЕКТОР;

включение фильтра, ограничивающего инфранизкие частоты при работе с магнитным звукоснимателем (ЗС ИНЧ) электропроигрывателя;
возможность записи на магнитофон выбранной программы, а так же перезапись

программы с магнитофона, подключенного ко входу МФ на магнитофон, подключенный к выходу ЗАПИСЬ МФ;
возможность подключения внешнего предварительного усилителя;
переключение режимов работы (МОНО, СТЕРЕО);

регулировка баланса каналов;
тонкомпенсированная регулировка громкости.

Аналоги, ремонт и подключение усилителя Лорта 50У-202С

Усилитель Лорта 50У-202С имеет ряд аналогов в линейке советской аудиоаппаратуры, таких как Лорта 50У-202 или Львов-001. При ремонте устройства часто требуется замена электролитических конденсаторов в блоке питания и выходных транзисторов на современные аналоги с аналогичными параметрами. Типичные неисправности включают появление фона от сети (проверка заземления и конденсаторов фильтра) и перекос каналов (регулировка токов покоя).

Схема подключения усилителя стандартна для аппаратуры того времени: входные сигналы подаются через RCA-кабели (тюльпаны), а выход идет на акустические системы с сопротивлением 4 Ом. Важно соблюдать полярность подключения.
