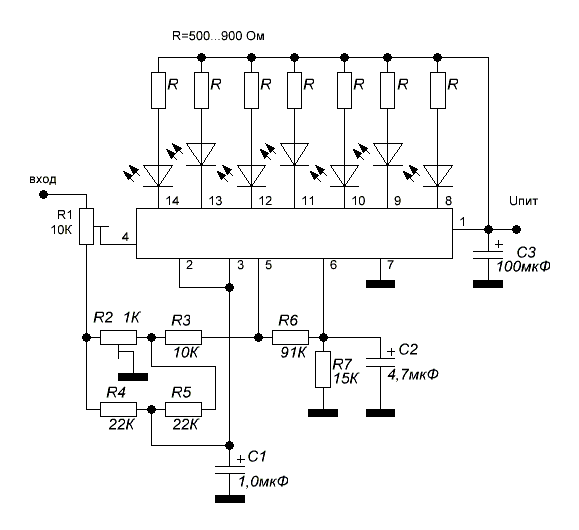

На рисунке показана схема простого семиразрядного логарифмического индикатора на ИМС LB1407. Напряжение питания индикатора от 5,5 до 18В. Входное напряжение от 0 до 3В.
| дБ | мВ | Схема |
| -20 -10 -6 -3 0 +3 +6 | 150 485 770 1090 1530 2150 3000 |  |
LB1407 — логарифмический индикатор
Принципиальная и электрическая схема LB1407 — логарифмический индикатор, инструкция как подключить.
