Изготовитель: Кировский завод “Ладога”, выпуск с 1986 года.
Назначение: для электроакустического воспроизведения механической записи с грампластинок.
Характеристики:
Диапазон воспроизводимых по напряжению звуковых частот: 40 – 20000 Гц *
Частота вращения диска электрофона: 33 и 45 об/мин
Коэффициент детонации: 0,18%
Уровень фона и наводок ЭПУ: -56 дБ
Номинальная выходная мощность на канал встроенного усилителя: 10 Вт
Коэффициент гармоник в номинальном диапазоне частот при мощности 10 Вт: 0,25%
Отношение сигнал/шум: 65 дБ
Потребляемая от сети мощность: 80 Вт
Внешние размеры (ВхГхШ): 422х165х447 мм
Масса: 11,5 кг
* с начала 1988 года электрофон выпускался под названием “Корвет ЭФ-248-стерео”, где применена головка звукоснимателя ГЗМ-105Д с алмазной иглой, за счет чего диапазон частот увеличился до 20-25000 Гц.
Описание:

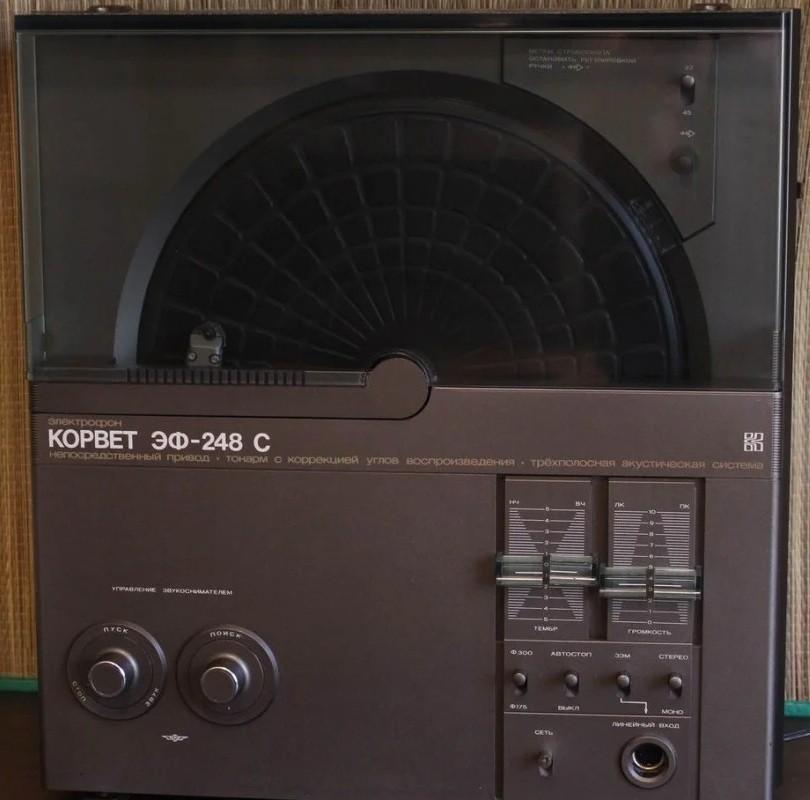

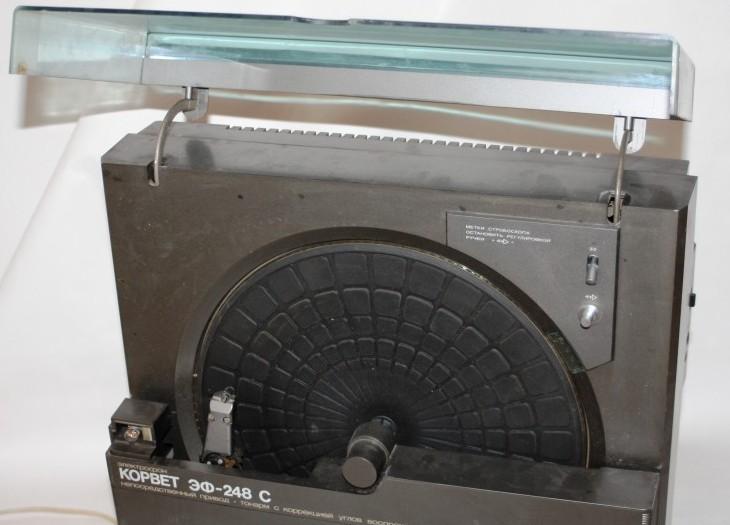

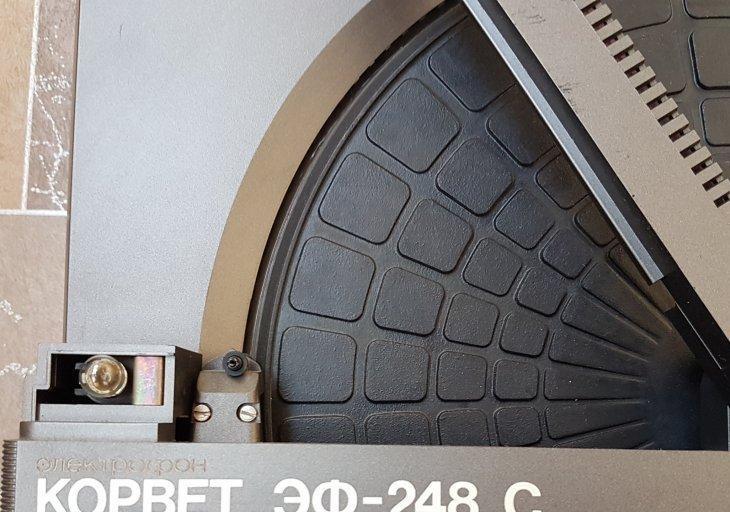

Электрофон “Корвет-248-стерео” выпускался с вертикальным ЭПУ и прямым приводом диска. Он имеет сверхтихоходный двигатель постоянного тока, электронную схему управления работой двигателя, тангенциальный тонарм и магнитную головку ГЗМ-205Д. На головке держателе тонарма установлен стабилизатор прижимной силы, который помимо выполнения своей основной функции, очищает грампластинку от пыли и перераспределяет электростатический заряд.
Для удобства выбора дорожек и определения положения тонорма при проигрывании в затемненном помещении введена подсветка рабочей зоны. Встроенный усилитель электрофона имеет защиту от короткого замыкания в нагрузке.

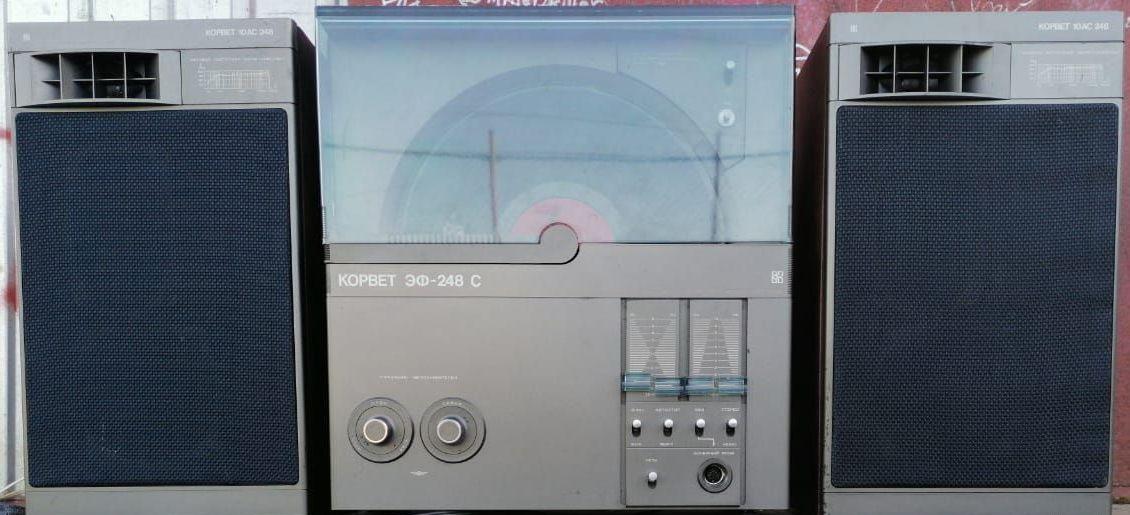

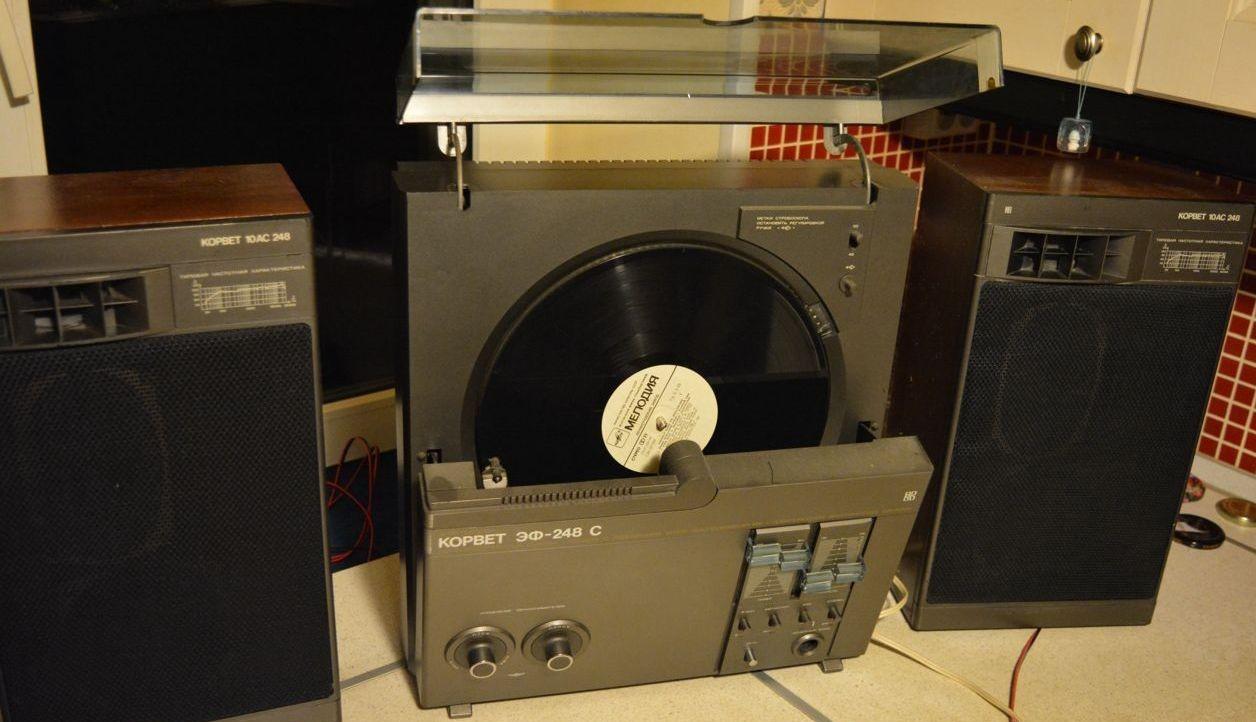

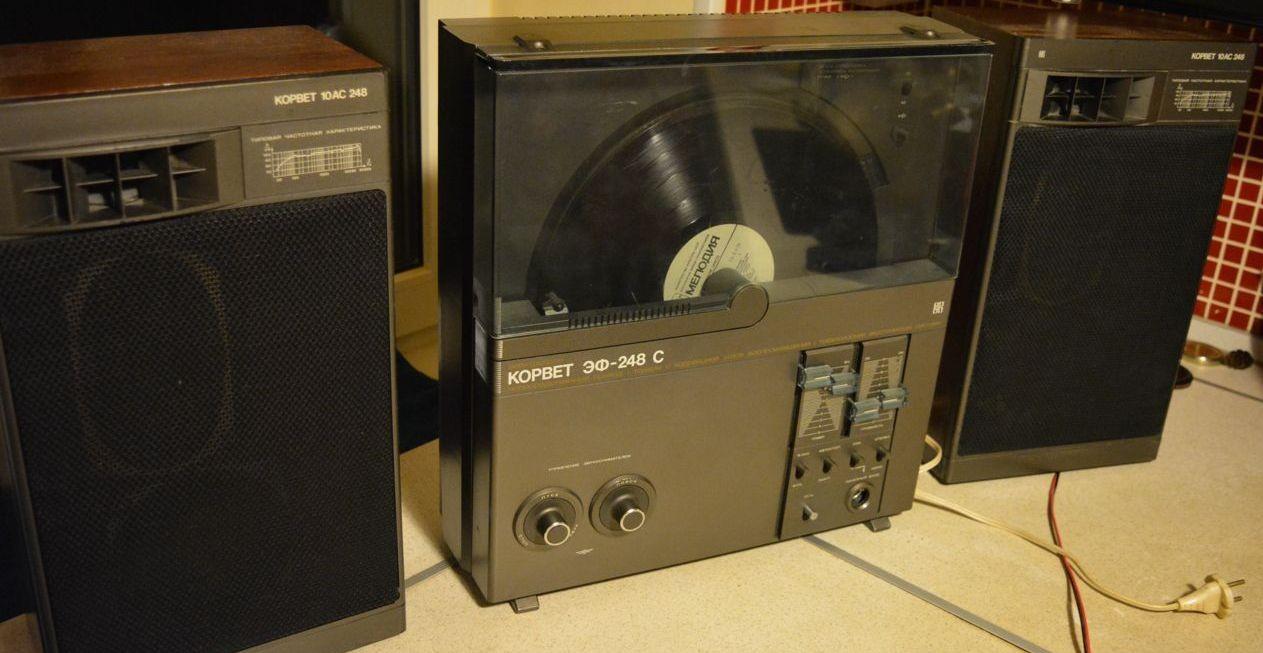

В проигрывателе имеется возможность подключения магнитофона на запись и воспроизведение, а так же наушников. Электрофон комплектовался акустическими системами 10 АС-248 “Корвет”.

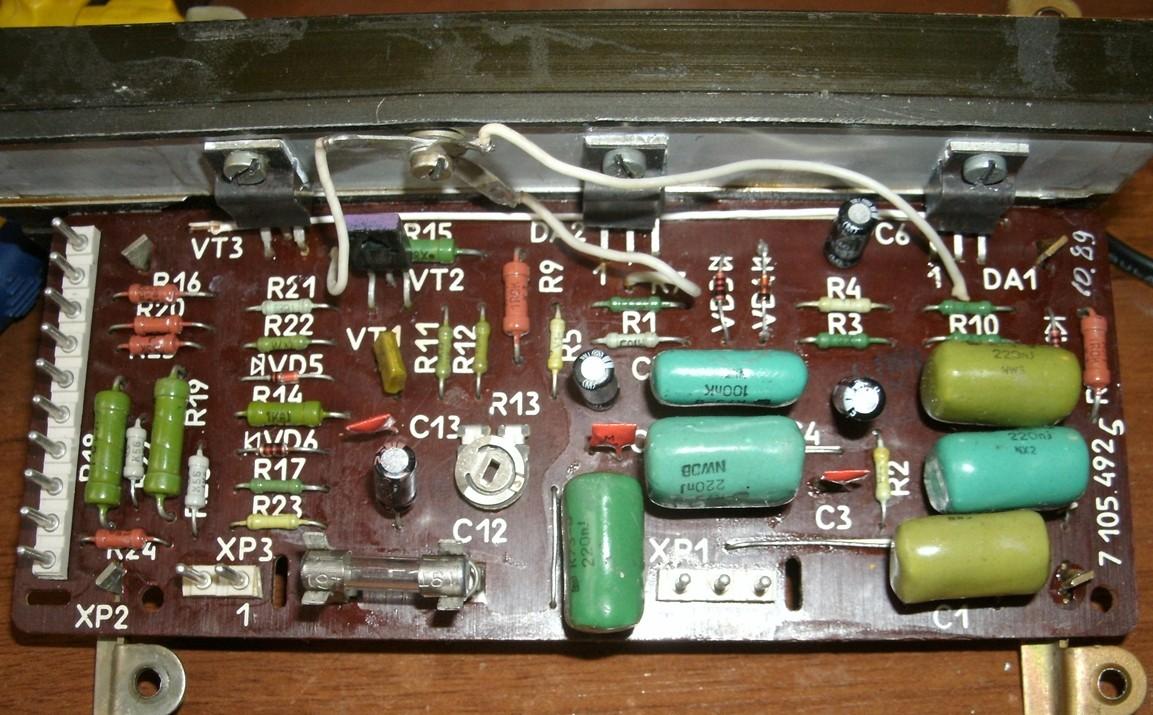

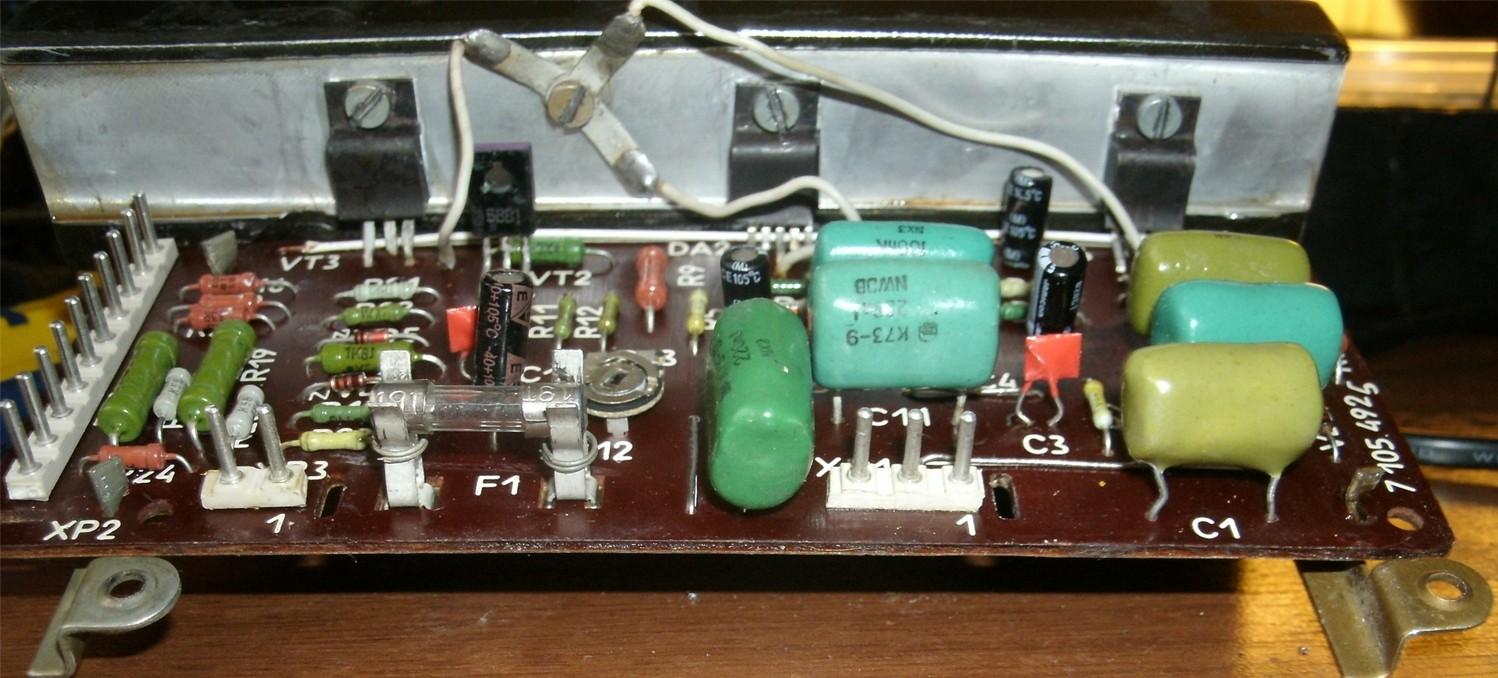

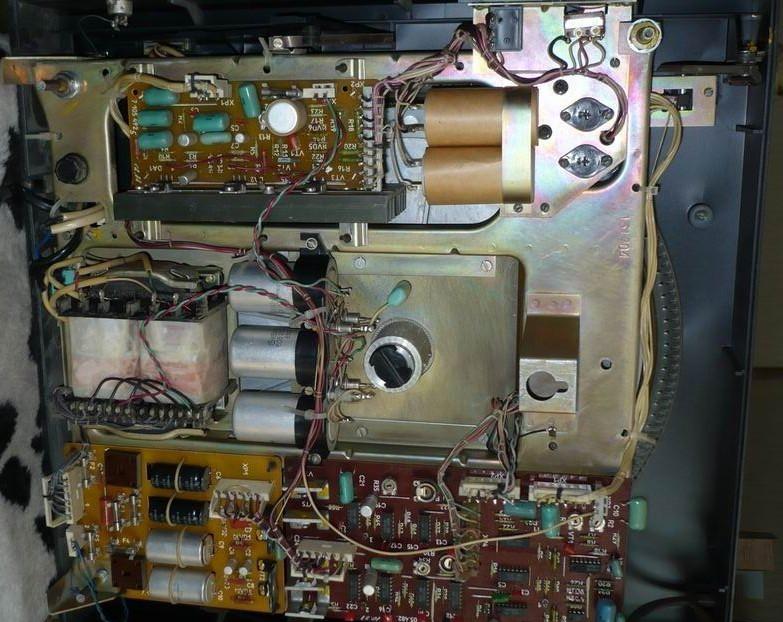

Встроенный усилитель:

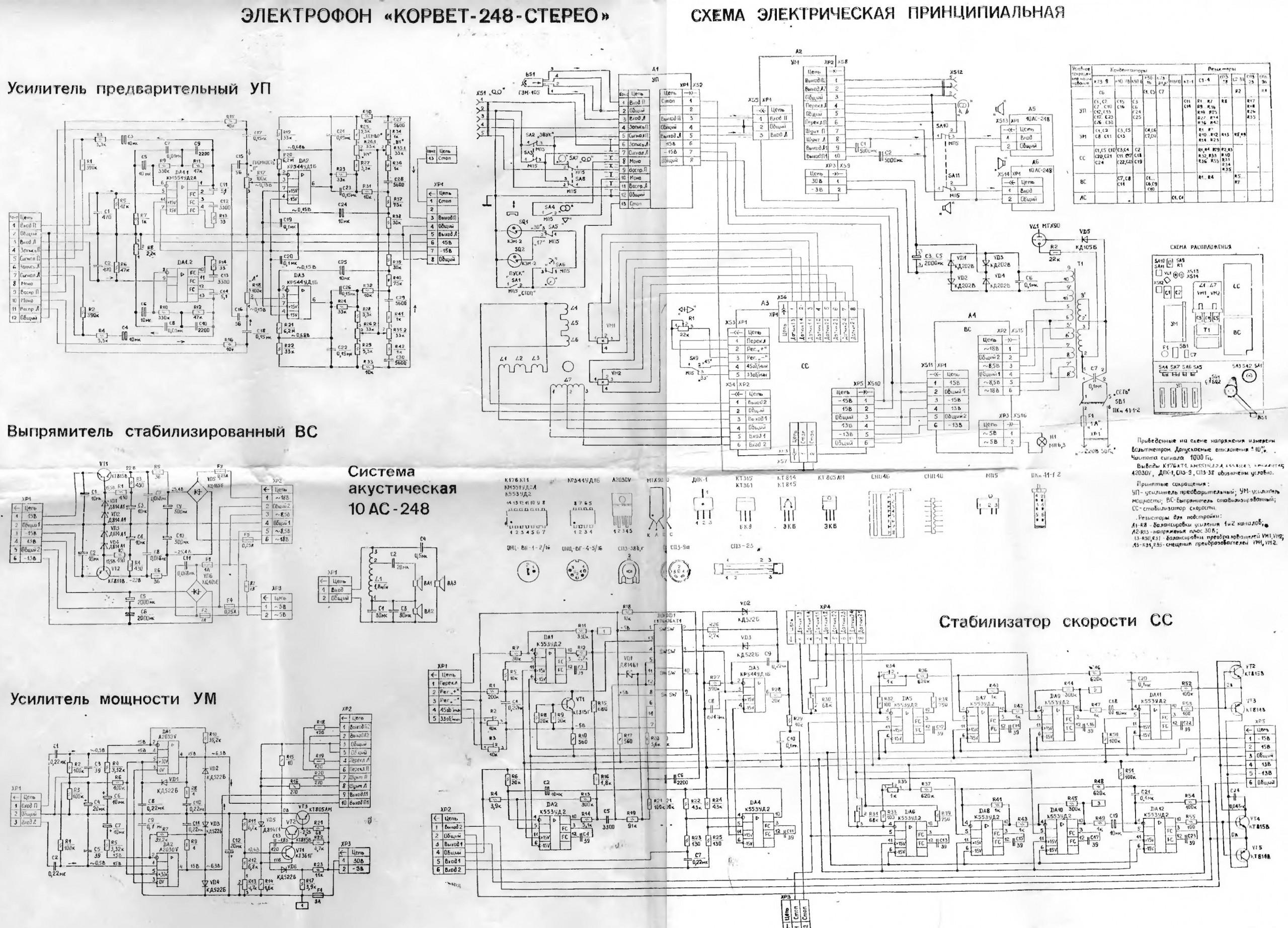

Электрическая схема Корвет ЭФ-248-стерео:
Инструкция и схемы на диске.
