Технические данные:

  • Напряжение питания 6В
  • Ток покоя 0,6мА
  • Чувствительность 10мВ
  • Выходная мощность на нагрузке 8 Ом — 110…120мВт

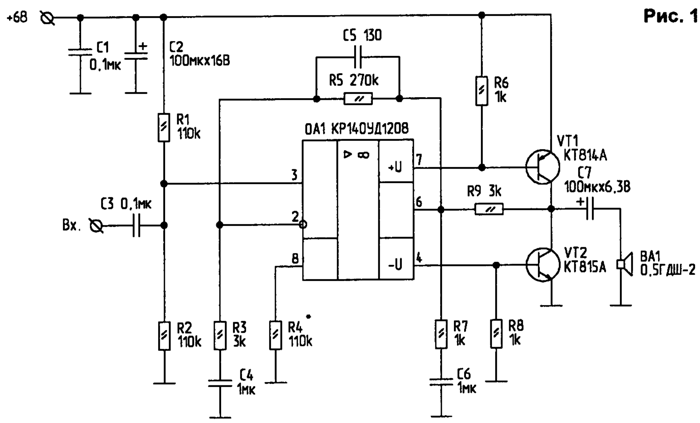

В усилителе применен микромощный операционный усилитель КР140УД1208. ОУ включен по схеме не инвертирующего усилителя. Усиление выходного каскада выбрано не большим и определяется отношением величин R9 и R7. С5 корректирует АЧХ усилителя, так чтобы частота среза была равна 3…3,4кГц. Резистором R4 устанавливает падение напряжения на резисторах R6 R8 не более 0,45…0,5В.

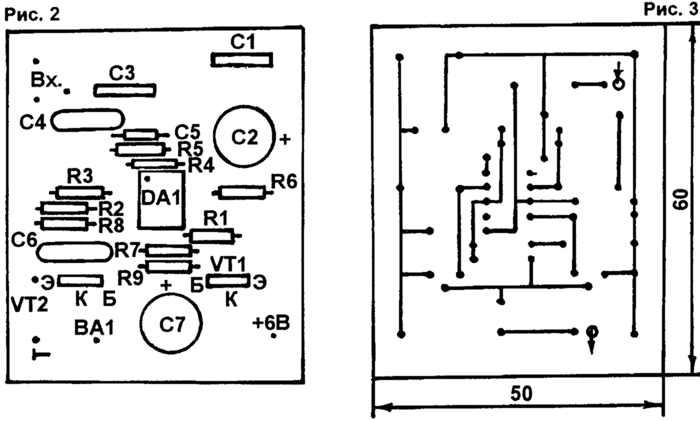

45987216875687165987619287396873



Литература Ж.Радиолюбитель 6 1997 Автор: О.БЕЛОУСОВ, Черкасская обл, г.Ватутино
