DIATONE DS-77HR

Изготовитель: Япония, выпуск в 1987 году.

Технические характеристики DIATONE DS-77HR:

3-х полосная АС закрытого типа

Диапазон частот воспроизведения: 35 – 30000 Гц

Чувствительность: 91 дБ/Вт/м

Номинальная мощность: 50 Вт

Максимальная подводимая мощность (EIAJ): 230 Вт

Номинальное сопротивление: 6 Ом

Используемые динамики:

НЧ: 310 мм, конусный (арамидный)

СЧ: 100 мм, конусный (арамидный)

ВЧ: 25 мм, купольный (титановый)

Частота разделения кроссовера: 500 Гц и 4000 Гц

Внешние размеры (ВхШхГ): 680х380х325 мм

Вес: 27 кг

Описание DIATONE DS-77HR:

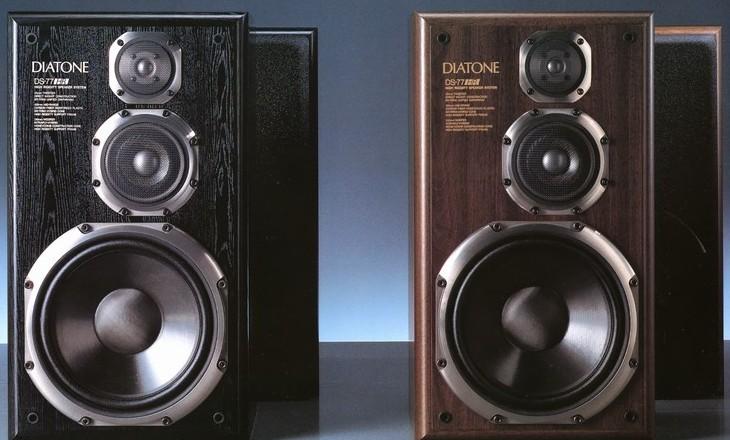

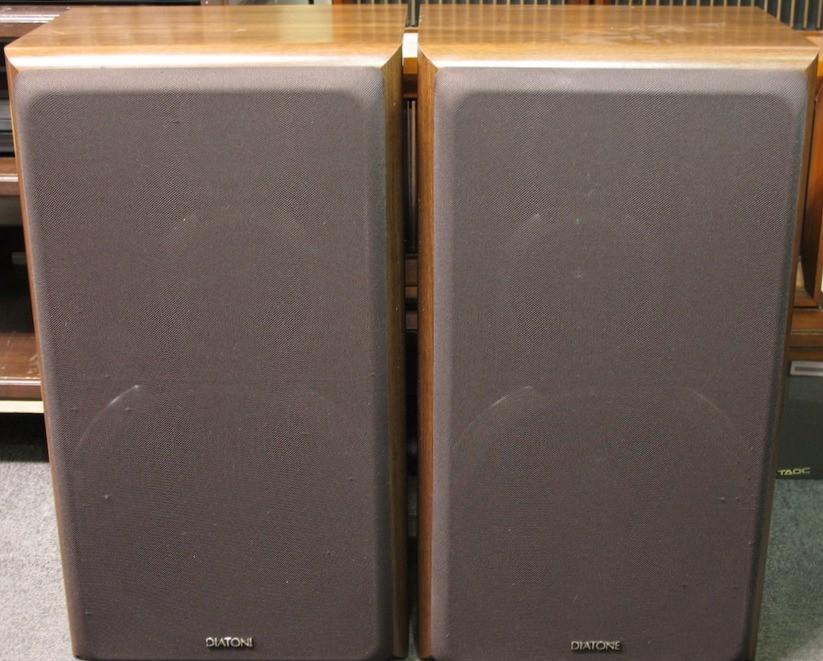

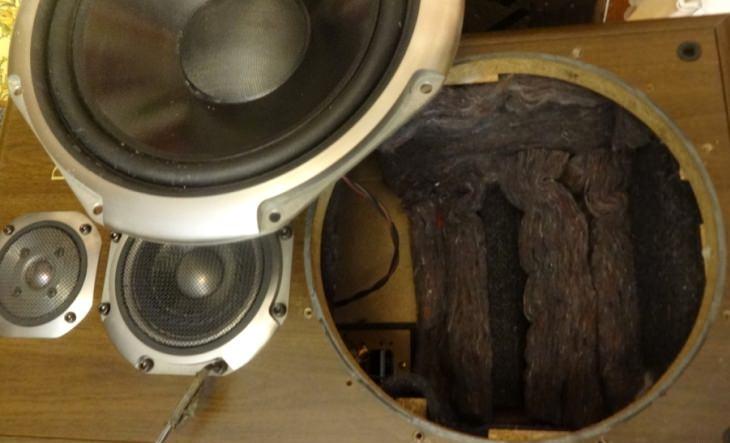

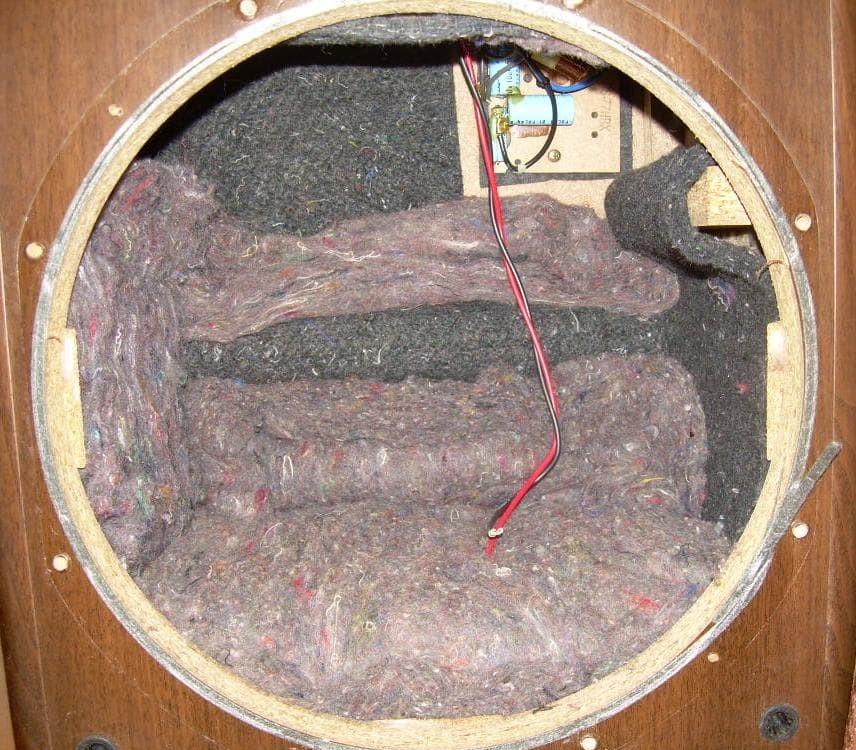

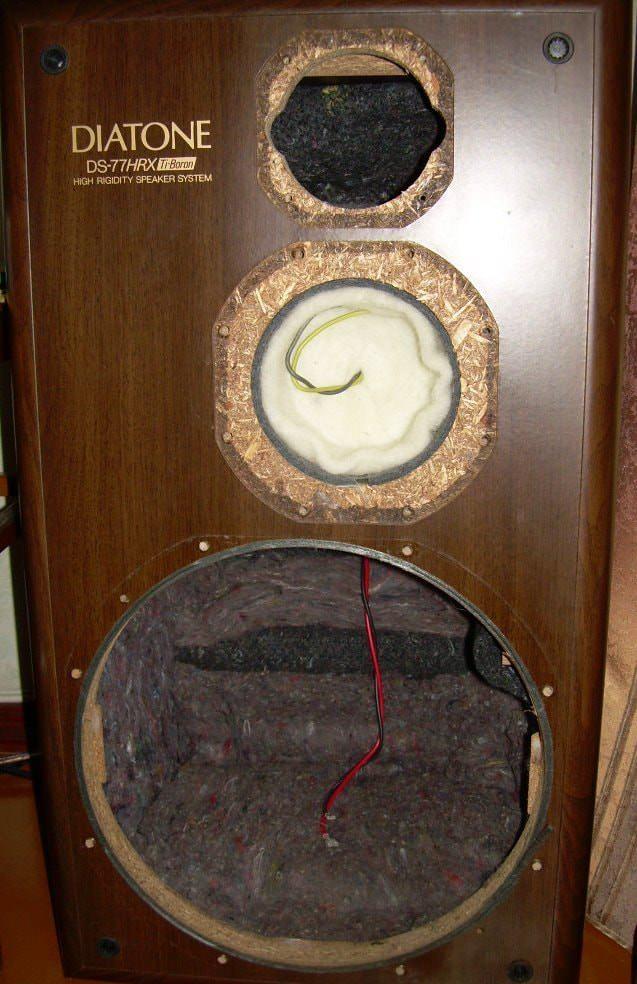

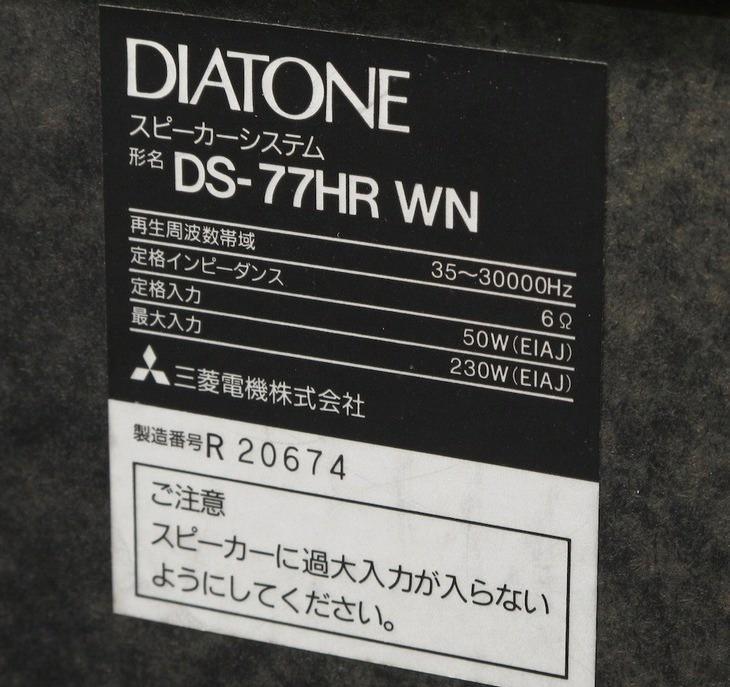

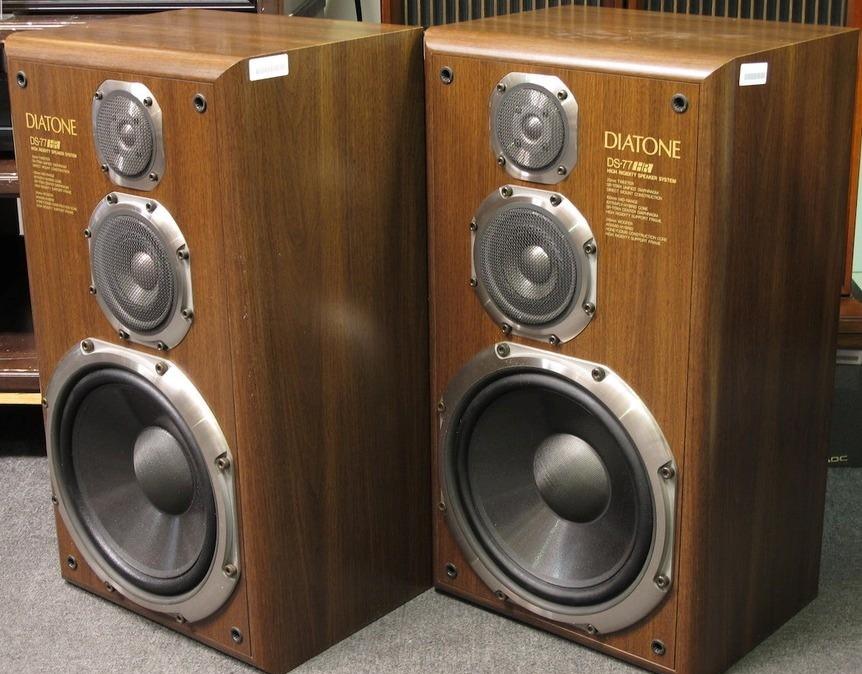

Акустические системы выполнены в зеркальном варианте. СЧ и ВЧ динамики закрыты сетками. Лицевая панель закрывается грилем – деревянная рама с тканью. На задней стенке находится клеммная колодка и бирка с названием АС и основными характеристиками. Корпус изготовлен из ДСП и внешне фанерован шпоном ореха или черного дерева, на внутренних стенках корпуса приклеены ребра жесткости. Внутренний объем заполнен звукопоглотителем.

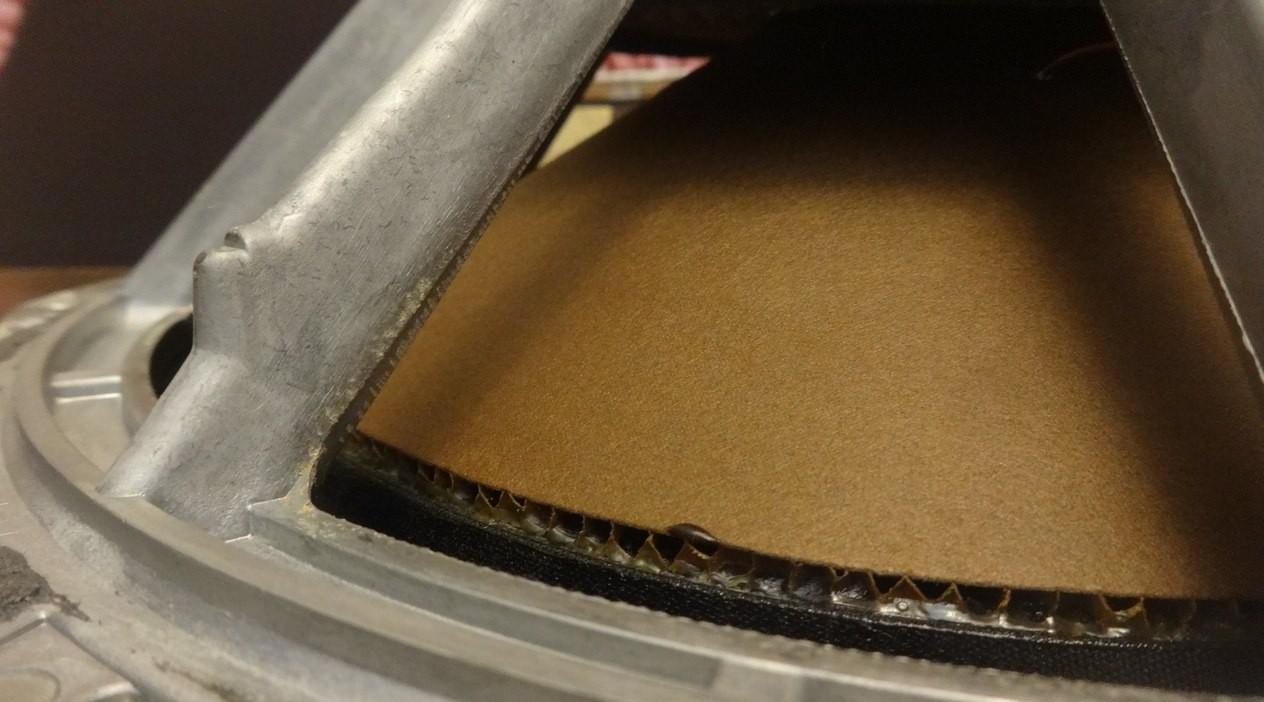

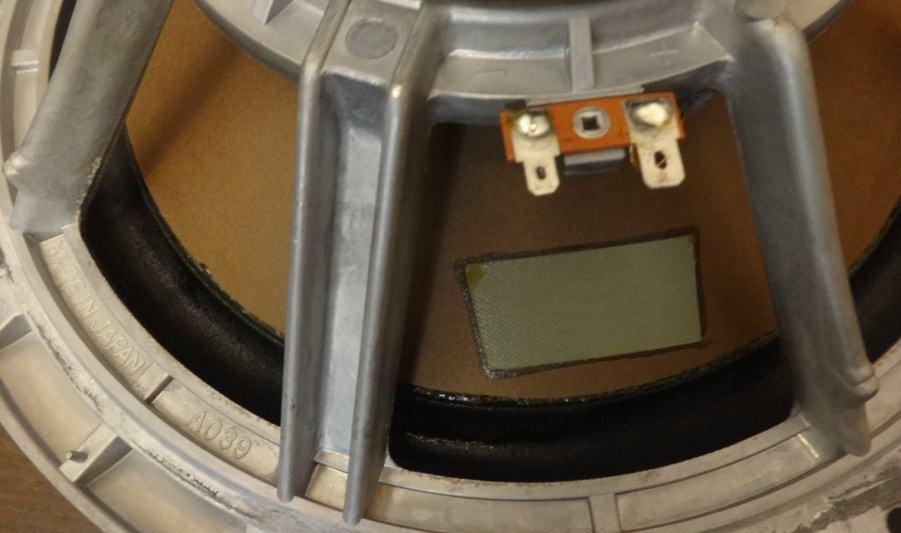

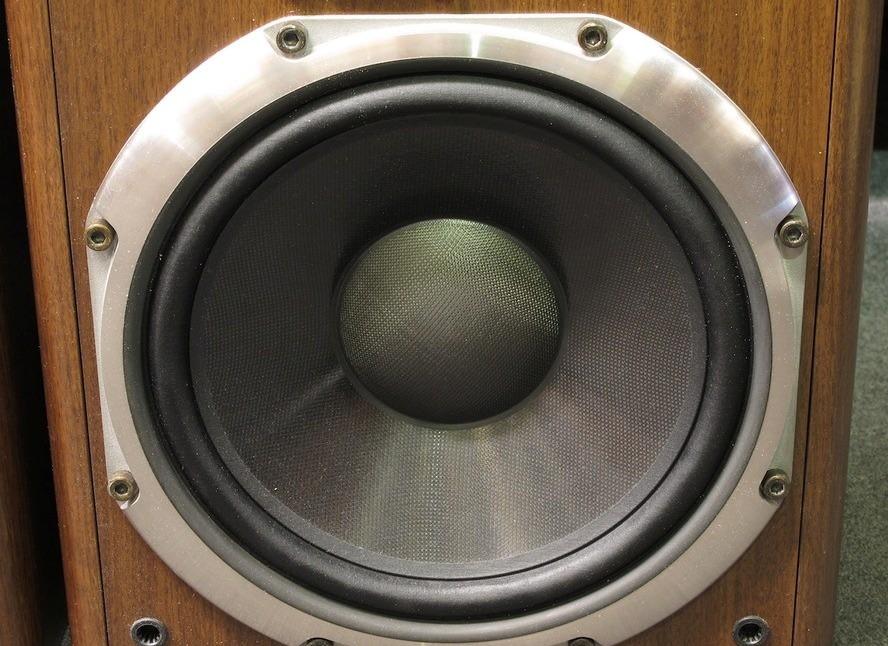

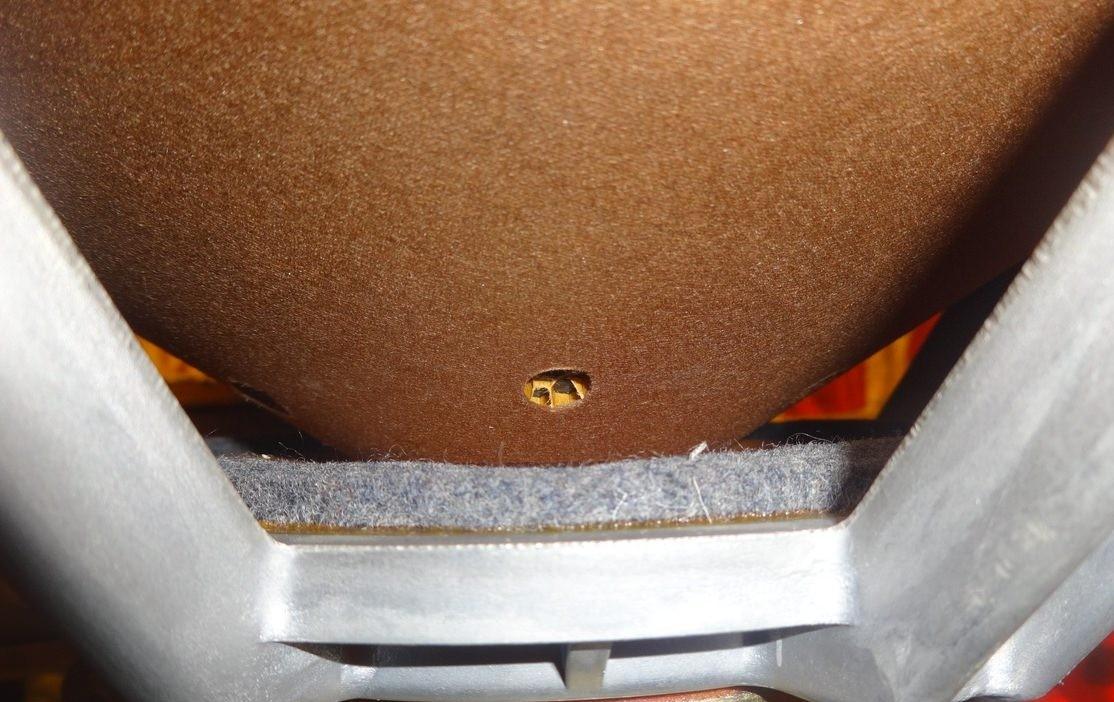

Низкочастотный излучатель конусного типа диаметром 310 мм с сотовым диффузором из арамида и целлюлозы. Арамидные волокна обладают высокой прочностью и высокой удельной эластичностью, а также обладает умеренными внутренними потерями.

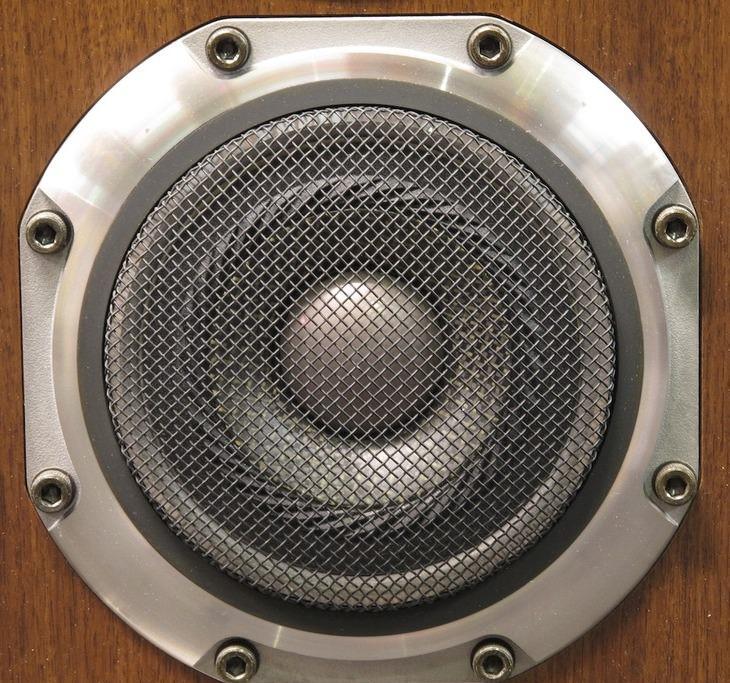

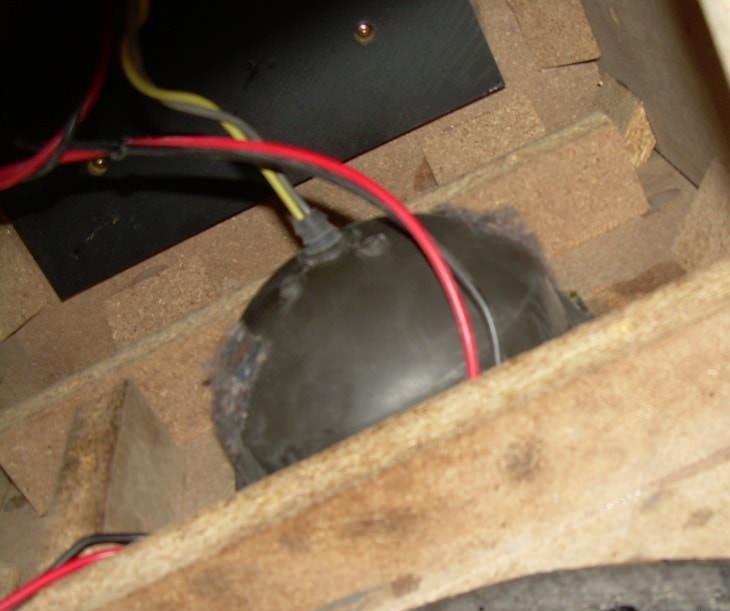

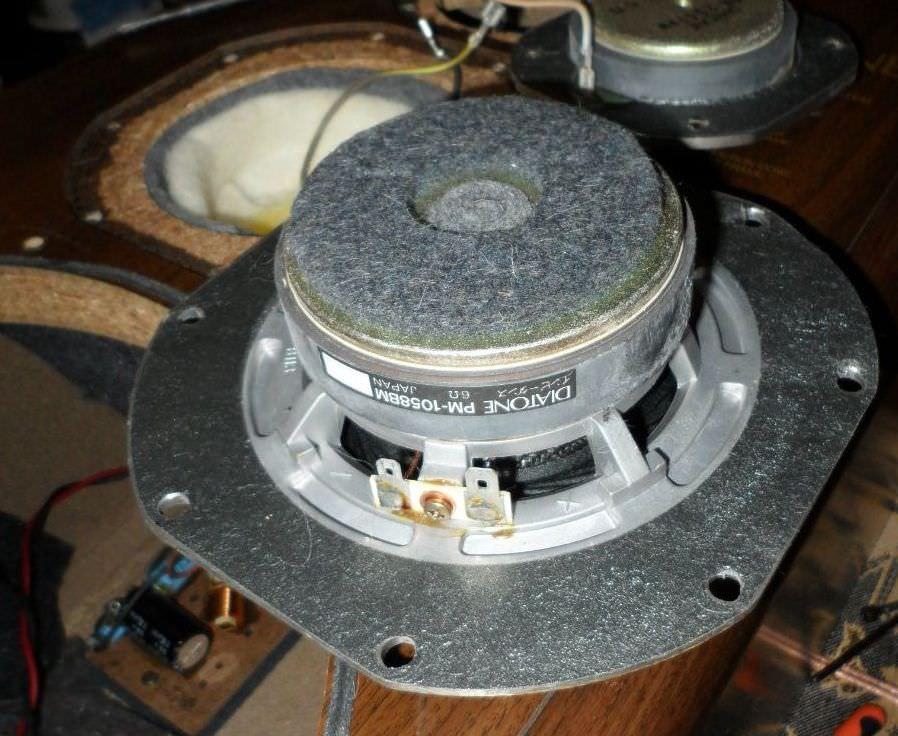

Среднечастотный излучатель конусного типа, диаметром 100 мм. Излучатель изготовлен из арамида и полиакриловых углеродных волокон. Пылезащитный колпачок излучателя титановый.

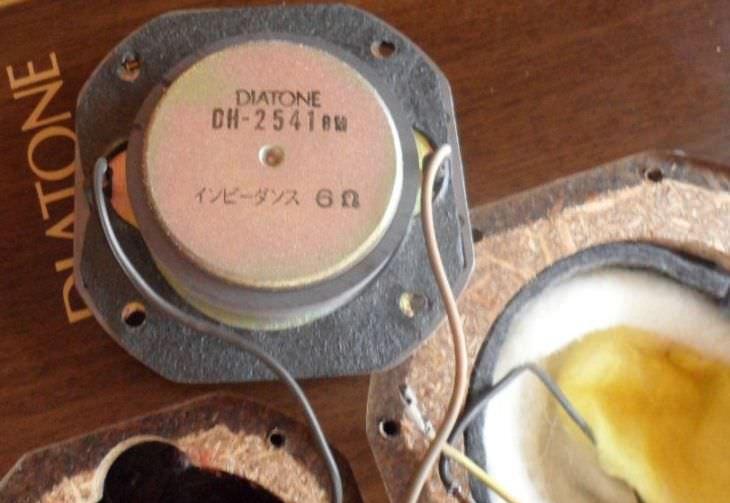

Высокочастотный излучатель купольного типа, диаметром 25 мм изготовлен из титана по технологии DUD. Это означает, что звуковая катушка без каркаса приклеена непосредственно к диафрагме, что позволяет получить широкополосный отклик.

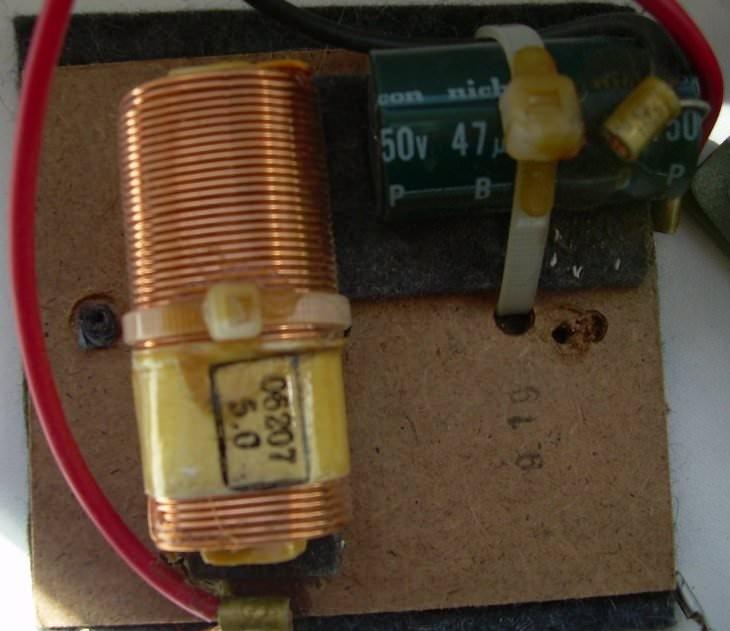

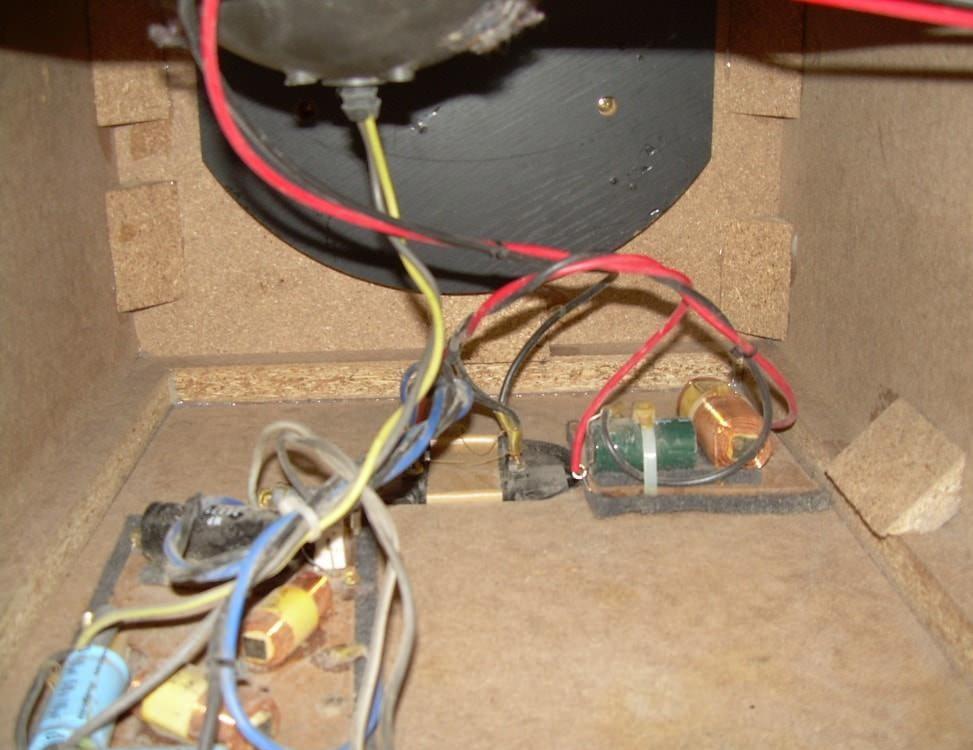

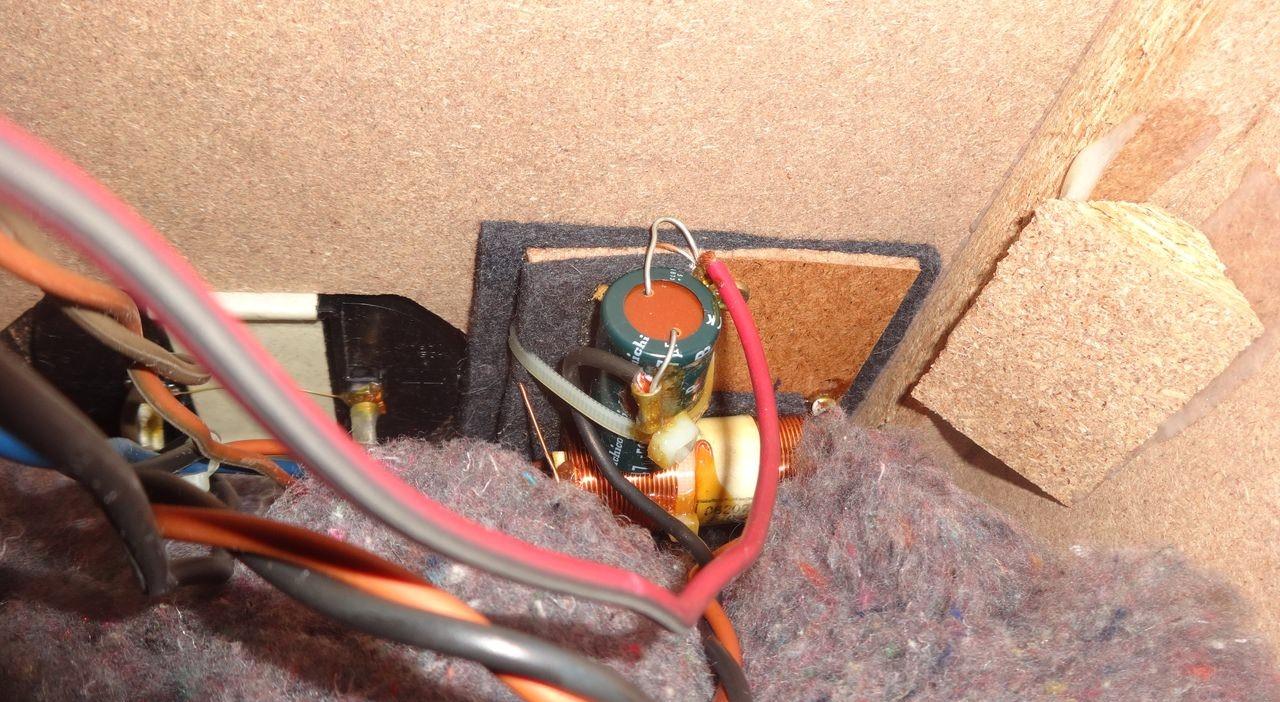

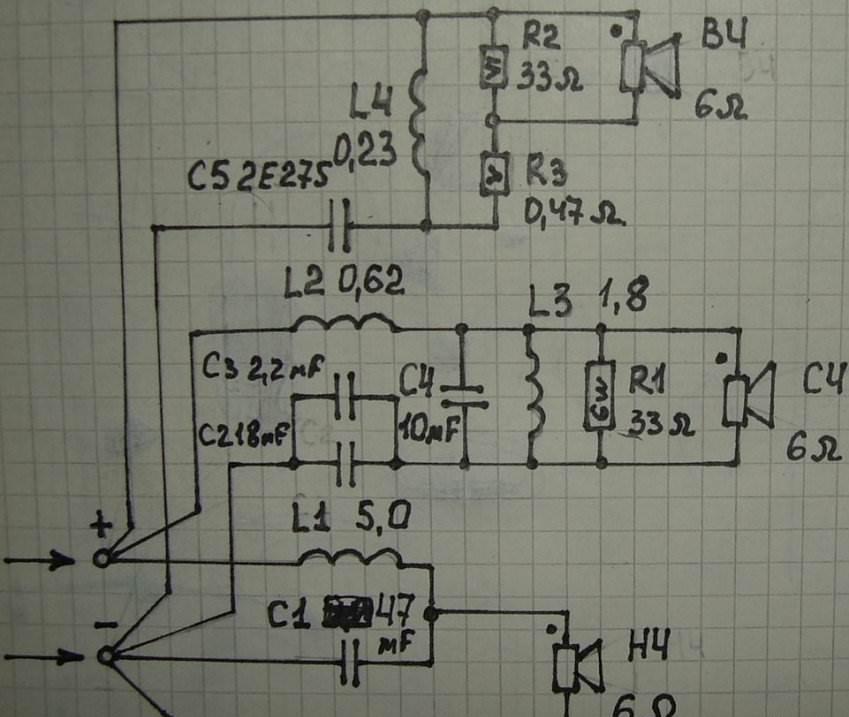

Внутри АС, на задней стенке находятся электрические фильтры, с катушками индуктивности на ферритовых стержнях и электролитическими конденсаторами. Внутреннее соединение контактов выполнено обжимом.
