Громкоговоритель ДАГ-1: характеристики, размеры, аналоги

Громкоговоритель ДАГ-1 — это советский широкополосный динамический излучатель, выпускавшийся Ленинградским механическим заводом «Ленинец» с 1946 года. Аббревиатура расшифровывается как «Динамический АБонентский Громкоговоритель». Устройство предназначалось для работы в радиотрансляционных сетях и установки в абонентские приемники. В отличие от современных мощных динамиков, ДАГ-1 является маломощным устройством, рассчитанным на специфические условия работы в сетях постоянного тока (15В или 30В).

Динамик отличается простой и надежной конструкцией, характерной для послевоенного периода. Диффузор литой, пропитан авиалаком для влагостойкости. Для тех, кто ищет альтернативы или похожие модели советских динамиков, стоит обратить внимание на Динамик 1 ГД-1, который часто используется в аналогичных самоделках и ретро-аудио системах.

Основные параметры ДАГ-1

Ниже приведена сводная таблица технических характеристик динамика, необходимая для расчета схем подключения и подбора корпуса.

Конструкция и описание динамика

Конструкция ДАГ-1 выполнена по классической схеме для абонентских громкоговорителей того времени. Диффузор изготавливается методом литья, что обеспечивает высокую жесткость при малом весе. После отливки поверхность диффузора обязательно пропитывается 15% раствором авиалака. Это критически важно для увеличения механической прочности и защиты от влаги, так как динамики часто устанавливались в неотапливаемых помещениях.

Центрирующая шайба изготовлена из текстолита толщиной 0,5 мм, что обеспечивает долговечность подвеса. Звуковая катушка намотана на каркасе из кабельной бумаги толщиной 0,12 мм. Используется провод ПЭН диаметром 0,2 мм. Общая длина провода в катушке составляет 3,74 метра, число витков — 49. Катушка наматывается в два слоя: нижний содержит 25 витков, верхний — 24. Для фиксации каркаса и слоев катушки также применяется авиалак.

Магнитная система имеет цилиндрическую форму. Размеры магнитной цепи: наружный диаметр — 62 мм, высота — 23 мм, толщина каждого флянца — 5 мм, диаметр керна — 25 мм. Величина магнитной индукции в рабочем зазоре составляет 5000 Гаусс, что является хорошим показателем для динамика такой малой мощности.

Данная головка является и устанавливалась в абонентский громкоговоритель с одноименным названием – ДАГ-1. Изготовителем был Ленинградский механический завод “Ленинец”, с 1946 года.

В основном этот предназначается для работы от трансляционной сети, но может быть применен в батарейных или сетевых приемниках (в последнем случае нужно переделать трансформатор громкоговорителя). Марка “ДАГ” обозначает – динамический абонентский громкоговоритель.

Характеристики ДАГ-1:

Полоса воспроизводимых частот: 150 – 6000 Гц

Неравномерность АЧХ в полосе 150-6000 Гц: 20 дБ

Звуковое давление в полосе 200-2000 Гц при мощности 0,1 ВА: 2,3 бара

Мощность: 0,25 ВА

Резонансная частота подвижной системы: 90 – 100 Гц

Величина нелинейных искажений в полосе частот 200-6000 Гц: 7%

Сопротивление звуковой катушки постоянному току: 2 – 2,2 Ом

Величина магнитной индукции в рабочей части зазора: 5000 гаусс

Диаметр: 220 мм

Обзор ДАГ-1

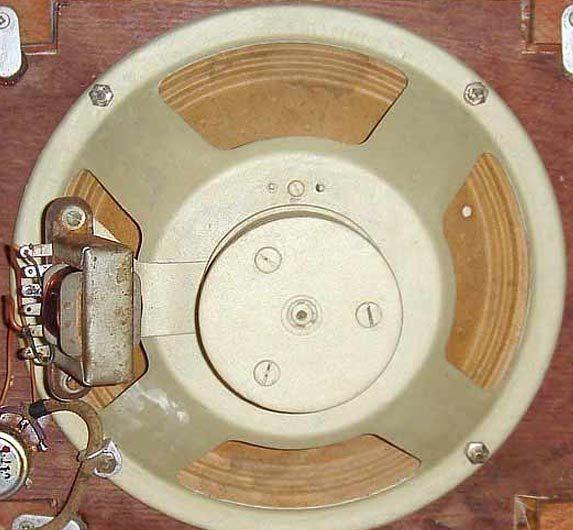

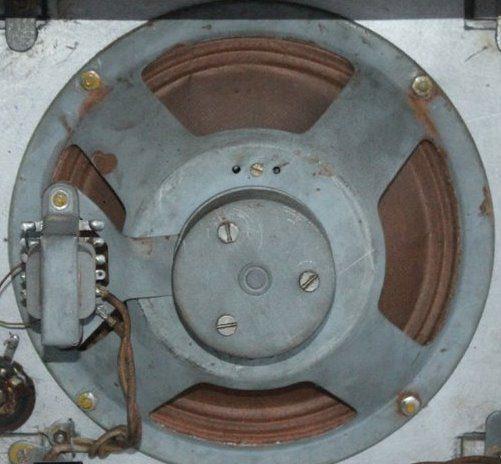

Диффузор громкоговорителя литой. Вес после пропитки 3-3,5 грамма. После отливки поверхность диффузора пропитывается 15% раствором авиалака, что увеличивает его влагостойкость и механическую прочность. Центрирующая шайба изготовлена из текстолита толщиною 0,5 мм.

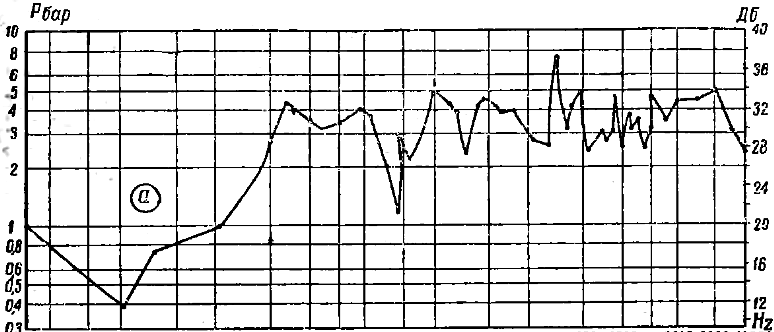

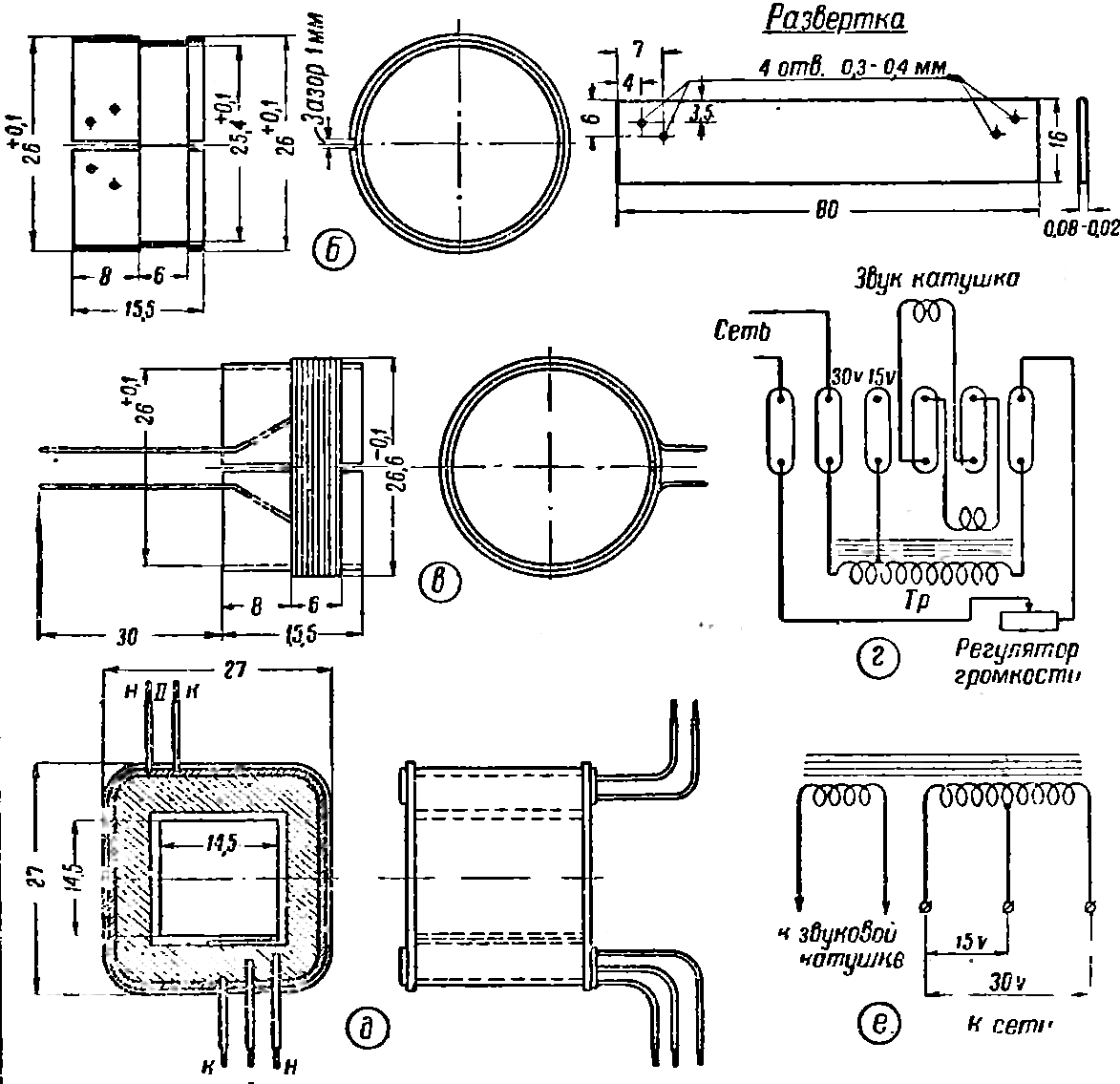

Звуковая катушка намотана на специальном каркасе из кабельной бумаги толщиной 0,12 мм. Намотка выполнена проводом ПЭН 0,2 мм. Общая длина провода – 3,74 м. Число витков – 49. Катушка наматывается в два слоя. Нижний слой состоит из 25 витков, верхний из 24 витков. Каркас и слои катушки покрываются авиалаком.

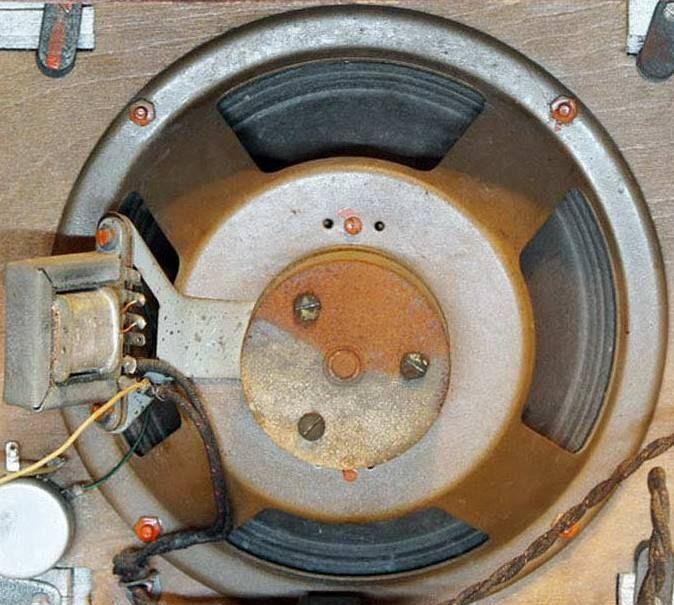

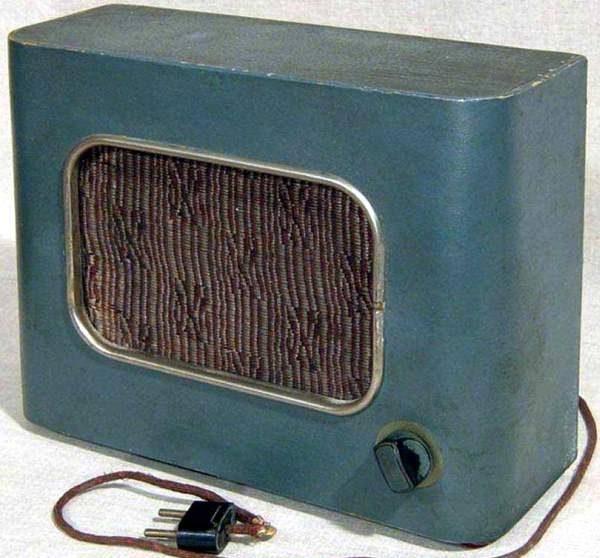

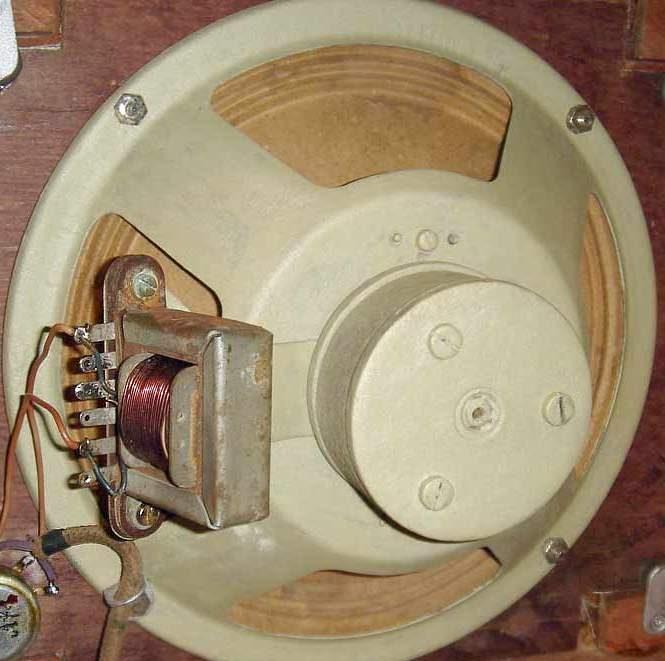

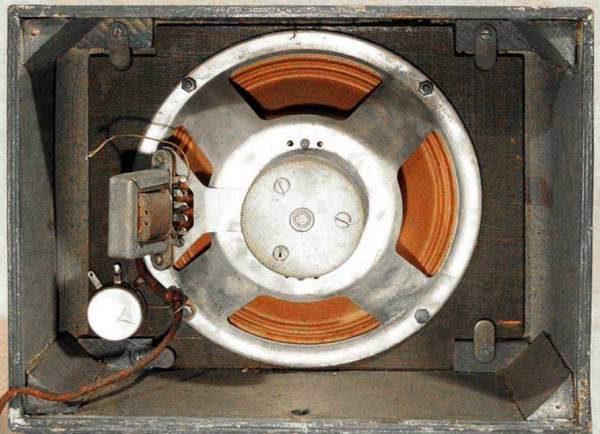

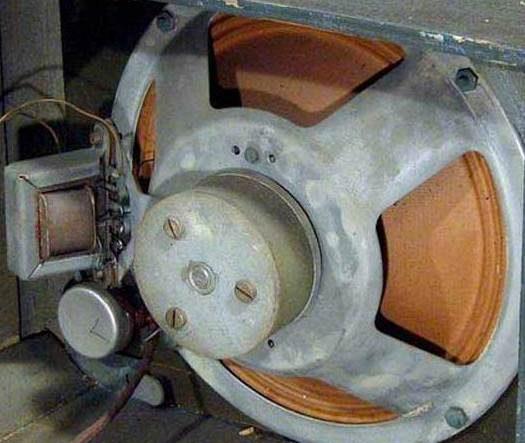

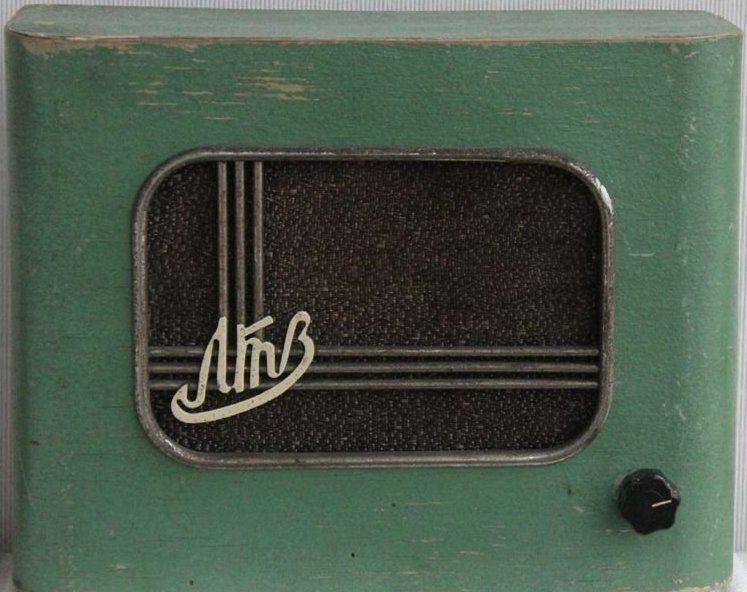

Сам абонентский громкоговоритель предназначен для работы в радиотрансляционной сети и собран в футляре из фанеры, размером 295х232х210 мм, где и установлен динамик ДАГ-1.

Рассчитан на подводимую мощность 0,25 Вт. Внутри установлен переходной понижающий трансформатор и регулятор громкости. К линии подключается вилкой со шнуром длинной 1,5 м. Может работать от 30 (3600 Ом) и 15 В (900 Ом) линии, для чего в АГ есть перемычки.

Форма магнитной цепи цилиндрическая со следующими размерами: наружный диаметр 62 мм, высота 23 мм. Толщина каждого флянца 5 мм. Диаметр керна 25 мм.

Материалы:

• rw6ase.narod.ru

• журнал “Радио” №5 1948
• ãmbience

Применение и аналоги

Несмотря на узкую специализацию, динамик ДАГ-1 часто используется радиолюбителями для создания ретро-аудио систем и винтажных усилителей. Его можно использовать как основу для простых акустических систем, если учесть низкую мощность и специфический тембр. Для более современных задач, требующих высокой чувствительности, можно рассмотреть Динамик ВГД-1, который часто применяется в качестве твитеров в ламповых усилителях.
